KH 17129-4 E - Kuchynský odsávač pár AMICA - Bezplatný návod na obsluhu

Typ produktu	Odsávacia digestor
Značka	Amica
Model	KH 17129-4 E
Rozmery (ŠxHxV)	90 x 50 x 60 cm
Hmotnosť netto	12 kg
Napájacie napätie	220-240 V
Frekvencia	50 Hz
Výkon motora	150 W
Maximálny prietok vzduchu	650 m³/h
Maximálna hladina hluku	65 dB(A)
Počet rýchlostí	3
Typ ovládania	Mechanické tlačidlá
Osvetlenie	LED, 2 x 1.5 W
Typ filtra	Hliníkový tukový filter
Aktívny uhlíkový filter	Voliteľný (ref. F005)
Režim odsávania	Odvod alebo recirkulácia
Priemer odvodného potrubia	150 mm
Materiál	Kartáčovaná nehrdzavejúca oceľ
Farba	Nerez
Energetická trieda	A+
Údržba filtrov	Čistenie tukových filtrov každé 2 mesiace
Výmena uhlíkového filtra	Každých 6 mesiacov
Bezpečnosť	Automatické vypnutie motora v prípade prehriatia
Dostupné náhradné diely	Filtre, LED žiarovky, diaľkové ovládanie (podľa modelu)
Záruka	2 roky

Často kladené otázky - KH 17129-4 E AMICA

Ako nainštalovať digestor KH 17129-4 E?

Inštaláciu musí vykonať odborník. Upevnite digestor na stenu nad varnú dosku, dodržte minimálnu vzdialenosť 65 cm pre elektrický sporák a 75 cm pre plynový sporák. Pripojte odvodné potrubie (priemer 150 mm) alebo nainštalujte uhlíkový filter pre recirkulačný režim.

Ako čistiť tukové filtre?

Hliníkové tukové filtre sa čistia v umývačke riadu (program s nízkou teplotou) alebo ručne horúcou vodou a čistiacim prostriedkom. Nechajte vysušiť pred opätovným vložením. Čistite ich každé 2 mesiace alebo častejšie pri intenzívnom používaní.

Ako vymeniť uhlíkový filter?

Uhlíkový filter sa nachádza za tukovým filtrom. Odkliknite starý a vložte nový (ref. F005). Mal by sa vymeniť približne každých 6 mesiacov. Uhlíkový filter neumývajte ani neregenerujte.

Čo robiť, ak sa digestor nezapne?

Skontrolujte, či je digestor zapojený a či nie je vypnutý istič. Ak osvetlenie nefunguje, vymeňte LED žiarovky (ref. LED001). Ak motor neštartuje, kontaktujte zákaznícky servis.

Digestor vydáva nezvyčajný hluk, čo robiť?

Nadmerný hluk môže byť spôsobený upchatým filtrom alebo blokovaným odvodným potrubím. Vyčistite filtre a skontrolujte potrubie. Ak hluk pretrváva, motor môže byť chybný: zavolajte technika.

Ako používať digestor v recirkulačnom režime?

Pre používanie bez vonkajšieho odvodu nainštalujte aktívny uhlíkový filter (predáva sa samostatne). Uhlíkový filter čistí vzduch pred jeho vrátením do miestnosti. Dbajte na pravidelnú výmenu filtra.

Aká je bezpečnostná vzdialenosť medzi digestorom a sporákom?

Pre elektrický sporák je minimálna vzdialenosť 65 cm; pre plynový sporák 75 cm. Dodržujte tieto vzdialenosti, aby ste predišli riziku požiaru a zabezpečili dobré odsávanie.

Ako nastaviť rýchlosť odsávania?

Digestor má 3 rýchlosti: použite rýchlosť 1 na jemné varenie, rýchlosť 2 na bežné varenie a rýchlosť 3 na intenzívne pachy alebo paru. Ovládajte tlačidlá na ovládacom paneli.

Môže sa digestor používať bez tukového filtra?

Nie, tukový filter je povinný na ochranu motora pred mastnotou. Používanie bez filtra môže poškodiť digestor a zrušiť záruku.

Kde nájsť náhradné diely?

Náhradné diely sú k dispozícii u zákazníckeho servisu Amica alebo na oficiálnej webovej stránke. Bežné referencie: tukový filter (ref. F100), uhlíkový filter (ref. F005), LED žiarovka (ref. LED001). Ďalšie podrobnosti nájdete v návode.

NÁVOD NA OBSLUHU KH 17129-4 E AMICA

Od dnešného dňa každodenné povinnosti budú jednoduchšie ako kedykol'vek predtým. Zariadenie značky

Amica spája výnimočne jednoduché používanie a dokonalú efektívnosť. Ked' sa oboznámite s užívatel'skou príručkou, s používaním zariadenia nebudete mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred konečným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnosti a funkčnosti zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívatel'skou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príručku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby l'ahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvedené v príručke, vyhnete sa tak neštastným nehodám či úrazom.

S úctou

Amica

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo-du!
• Zariadenie je určené iba na domáce, neprofesionálne použitie.
• Výrobča si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariadenia.
• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v tejto príručke.
• Kuchynský odsávač sa používa na odstraňovanie (odsavanie) kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od-vádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejšie rúra ∅ 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od-vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa-ných v režime pohlcovania
• Odsávač, ktorý je nastavený režime pohlcovania, vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nézávislé osvetlenie a tiež odtahový ventilátor s možnostou nastavit jednu z niekol'kých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálné odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsavače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú velmi tažké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v montážnej príručke plynových zariadení uvedená väčšia vzdiale-nosť, musí to byť pri montáž zohl’adnené (obr. 1).

- Pod kuchynským odsávačom nenechávajte otvorený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla.

- Jedlá pripravované na tuku/oleji musia byť pod stálym dohl’adom, pretože nahriaty olej/tuk sa môže l’ahko zapálit.

- Protitukový filter do kuchynského odsávača sa musí čistiť minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.

- Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spalovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečit dostatočné vetranie (prísun vzduchu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,

ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splnit v prípade, ak sa odsávač používa v režime pohlcovača pár).

- Odsávač sa nesmie používať ako plocha na opie-ranie osôb, ktoré sú v kuchyni.

- Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMALNE RAZ MESAČNE), pričom dodržiavajte pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia odsávača, ako aj výmeny filtrov, hrozí riziko vzniku požiaru.

- Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

- Toto zariadenie nie je prisposobené k používaniu osobami (v tom detmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnostou alebo osobami s nedostatočnými skúsenostami a znalostami zariadenia, iba ak je uskutočnované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost.

nainštalovaný a či NEBOL pritlačený odsávačom počas montáznych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových filtrov.
• Pod odsávačom sa v žiadnom prípade nesmú pri-pravovať jedlá s použitím otvoreného ohňa (flambovanie). Je to prísne zakázané.
• Co sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov tykajúcich sa odvádzania spalín, bezpodmienečne dodržujte platné miestne predpisy a normy.
• V prípade, ak skrutky, ako aj montážne a upevňujúce prvky nebudu správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.
• Visiace odsávače fungujú iba v režime pohlcovania pachov.
• POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

ROZBALENIE

Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES. Ten-to symbol informuje, že toto zariadenie sa po opotrebovaní (skončení používania) nešmie vyhodit do komunálneho odpadu. Užívatel' je povinný zariadenie odovzdat' v zbernom mieste opotrebovaných elek-trických a elektronických zariadení. Subjekty, ktoré sa zaoberajú spracóvaním opotrebovaných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožnuje odovzdat takéto zariadenia.

Správny postup pri likvidácii elektrického a elektro-nického zariadenia predchádza negativnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez-pečných častí ako aj nesprávneho skladovania a re-cyklácie takýchto zariadení.

POUŽÍVANIE

Ovládanie odsávača

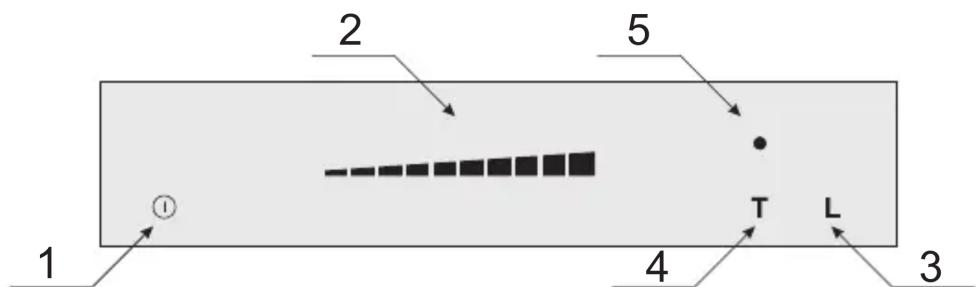

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uvedený aj nižšie:

Ovládací panel má niekolko snímačov. Ich funkcie sú opísané nižšie:

1. Snímač ①je určený na zapínanie alebo vypínanie odsávača. Dotknutím snímača spustíte motor odsávača na naposledy zvolenej rýchlosti.
2. Kontrolky posúvača symbolizujú nastavený výkon motora. Výkon motora sa dá plynule nastavit presúvaním prsta po posúvač.
3. Snímač L je určený na zapínanie alebo vypínanie osvetlenia.
4. T – Oneskorené vypnutie motora odsávača (Opis je uvedený v d'alšej časti príručky).
5. Signalizačná kontrolka (ukazovatel' čistenia filtrov)

Pozor: Odsávač má 9 rýchlostí, ked' je nastavená najvyššia rýchlost', svietia dva stlpiky posúvača.

Časovač (oneskorené vypnutie odsávania)

Táto funkcia je určená na nastavenie oneskoreného vypnutia odsávania. Funkcia je vhodná napr. vtedy, keď chcete po skončení varenia odsat’ všetky pary (zápach) z miestnosti. Cas oneskorenia je 5, 10 alebo 15 minút. Ked’ chcete zapnút funkciu oneskorenia, keď je odzávač zapnutý na l’ubovoľnej rýchlosti, jedenkrát stlačte snímač T, stlpiky posúvača začnú blikať. Potom s použitím posúvača vyberte požadované oneskorenie, tzn. aktívne stlpiky na posúvači označujú dlžku oneskorenia:

Počet aktívnych stípikov Trvanie oneskorenia [min.]
3	5
6	10
10 15

Nastavené oneskorenie potvrdte stlačením snímača T. Blikanie snímača T signalizuje správne nastavenie času oneskorenia vypnutia. Ked' chce-te funkciu oneskoreného vypnutia vypnút skôr, ako uplynie nastavený čas, opätovne sa dotknite snímača T.

Ukazovatel' čistenia hliníkových filtrov

Ked' zasvieti signalizačná kontrolka, znamená to, že hliníkové filtre sú zanesené a musia sa vyčistiť.

Pozor: Kontrolka sa zobrazuje po cca 110 hodinách prevádzky motora.

Eco Boost

Ked' je odsávač spustený na najvyššej rýchlosti, zníži sa na úroveň 6. Cas prepnutia rýchlosti závisí od aktívnej rýchlosti.

StandBy

Odsávač sa prepne na pohotovostný režim po cca 20 sekundách, motor a svetlo odsávača sa vypnú. Niektoré snímače stmavnú alebo sa vypnú. Ked' chcete pohotovostný režim vypnút, stlačte l'ubovoľný snímač.

Stmievač (nastavenie intenzity osvetlenia)

Vďaka tejto funkcií môžete nastaviť intenzitu osvetlenia. Ked’ chcete použiť túto funkciu, ked’ je osvetlenie zapnuté, stlačte a na cca 2 sekundy podržte snímač L. Zmení sa intenzita osvetlenia

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa prefiltrovaný vzduch cez otvory, ktoré sú na to určené, vracia spät do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový filter, a tiež odporúčame namontovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špeciálnym potrubím. V tomto režime nepoužívajte uhlíkový filter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušnych spojok, ktoré si môžete zaobstarať v obchodoch s inštalačnými materiálmi. Pripojenie je potrebné zadať kvalifikovanému technikovi.

Rýchlost ventilátora: Najnižšia a stredná rýchlost ventilátora sa používa v normálnych podmienkach a pri malej koncentrácií pár. Najvyššia rýchlost sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálnne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na-montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadalafil bude odvádzaný prefiltrovaný vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

ČISTENIE A ÚDRŽBA

Konzervácia

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatniet lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, drsné handričky
• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov.

Pozor: Po niekolkých umytiach v umývačke riadu sa farba hliníkového filtra (mriežky) môže zmenit. Taká zmena farby neznamená, že filter nefunguje správne, a že sa musí vymenit.

Protitukový filter

Hliníkový protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade velmi intenzívneho používania.

Uhlíkový filter

Uhlíkový filter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový filter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové filtre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 2 mesiace alebo častejšie, ak sa odsávač pár využíva intenzívne.

Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto príručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

ZÁRUKA, POPREDAJNÝ SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Výrobca neodpovedá za akékol’vek škody spôsobené nesprávnym zaobchá-dzaním a používaním výrobku.

Výrobca zariadenia odporúča, aby všetky opravy a nastavovania výrobku vždy vykonával továrenský servis alebo autorizovaný servis výrobcu. Zariadenie môže opravovat' iba certifikovaný technik, ktorý má potrebné kvalifikácie

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
