MX-25334 - Multimeter Maxwell - Bezplatný návod na obsluhu

Typ produktu	Digitálny multimeter
Značka	Maxwell
Model	MX-25334
Rozmery (približne)	150 x 80 x 40 mm
Hmotnosť (približne)	200 g
Napájanie	9V batéria (6F22)
Displej	LCD, 3 1/2 číslice (2000 počtov)
Rozsah jednosmerného napätia	200 mV až 600 V
Presnosť jednosmerného napätia	±0,5 % z hodnoty + 2 číslice
Rozsah striedavého napätia	200 V až 600 V
Presnosť striedavého napätia	±1,2 % z hodnoty + 10 číslic
Rozsah jednosmerného prúdu	200 µA až 10 A
Rozsah striedavého prúdu	200 µA až 10 A
Rozsah odporu	200 Ω až 2 MΩ
Test spojitosti	Áno (zvukový signál pod ~50 Ω)
Test diódy	Áno
Test batérie	Test batérie 1,5 V / 9 V
Podržanie údajov	Áno
Podsvietenie	Áno
Automatický rozsah	Nie (manuálny rozsah)
Bezpečnostná kategória	CAT II 600V
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	-10 °C až 50 °C
Príslušenstvo v balení	Meracie káble, 9V batéria, používateľská príručka
Záruka	1 rok

Často kladené otázky - MX-25334 Maxwell

Ako meriam jednosmerné napätie pomocou MX-25334?

Otočte prepínač do rozsahu DCV. Pripojte čierny merací kábel do COM a červený do VΩmA. Dotknite sa sondami obvodu a odčítajte hodnotu na LCD. Zabezpečte správnu polaritu.

Môžem merať striedavý prúd?

Áno, vyberte rozsah ACA. Pre prúdy do 10A presuňte červený kábel do zdierky 10A. Nikdy neprekračujte 10A dlhšie ako 10 sekúnd.

Prečo multimeter zobrazuje preťaženie (OL)?

OL znamená, že vstup presahuje zvolený rozsah. Prepnite na vyšší rozsah. Pri odpore OL znamená otvorený obvod. Skontrolujte pripojenia.

Ako otestovať spojitosť?

Otočte volič na ikonu spojitosti/bzučiaka. Pripojte káble a dotknite sa sondami; pípnutie potvrdí správne pripojenie. Pípnutie indikuje menej ako ~50 Ω.

Akú batériu používa MX-25334?

Používa štandardnú 9V batériu (6F22). Otvorte zadný kryt na výmenu. Symbol slabej batérie indikuje potrebu výmeny.

Ako vymením poistku?

Vypnite a odpojte káble. Otvorte zadný kryt. Vymeňte prepálenú poistku (zvyčajne 250mA/250V rýchlu) za rovnakú hodnotu. Používajte len predpísané poistky.

Môžem merať kapacitu alebo frekvenciu?

Nie, MX-25334 nemá meranie kapacity ani frekvencie. Zameriava sa na napätie, prúd, odpor, spojitosť a test diódy.

Aká je presnosť MX-25334?

Presnosť jednosmerného napätia je ±0,5 % + 2 číslice. Presnosť striedavého napätia je ±1,2 % + 10 číslic. Pozrite si príručku pre úplné špecifikácie. Presnosť je typická pri 23 °C ±5 °C.

Čo znamená 'CAT II 600V'?

Znamená to, že multimeter je bezpečný na meranie na obvodoch priamo pripojených k inštaláciám nízkeho napätia (napr. domáce zásuvky) do 600V. Nie pre CAT III/IV.

Ako vyčistiť multimeter?

Utrite vonkajšok vlhkou handričkou a jemným čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá. Udržujte puzdro suché. Vyčistite meracie káble izopropylalkoholom.

NÁVOD NA OBSLUHU MX-25334 Maxwell

Užívatel'ská prírUčka

EN

HU

RO

SK

SUMMERY

Tento merací prístroj umožňuje meranie nasledujúcich elektrických veličín DC V, AC V, DC A, AC A, odpor, meranie diód a tak isto prevádzať kontrolu kontinuity (pretrhnutia) a test káblov na skrat. Je vhodný pre laborátóriá, výrobné závody, montérov alebo na hobby účely.

BEZPEČNOSTNÉ UPOZORNENIA

• Nikdy neprekračujte maximálne vstupné hodnoty.
• Skontrolujte či meracie šnúry nie sú poškodené, predídete tým prípadnému úrazu elektrickým prúdom
• Vždy umiestnite meracie šnúry do správnej zásuvky ešte pred meraním.
• Vyberte si vždy správnu funkciu a merací rozsah, predídete tým chybnému meraniu.
• Nepoužívajte merací prístroj, ak nie je uzatvorený kryt baterky a podpera nie je na mieste.
• V prípade nastavenia merania odporu nikdy nemerajte napätie.
• HVždy odpojte meracie šnúry a vypnite merací prístroj pred výmenou baterky alebo poistiek.

Trvalé nebezpečné napätie

Uzemnenie

Dvojitá izolácia

Slabé napája

POPIS

Displej LCD
Max. zobrazenie:	1999 (3 1⁄2 miestny) s automatickou polaritou
Zobrazenie slabého napájania
Prevádzkové podmienky (0-40) °C, R. H. 80%
Napájanie	1 x 9 V (NEDA 1604/6F22 alebo takého istého typu)
Rozmery 198 X 84 X 40 mm
Váha 261 g (s baterkou)

TECHNICKÉ ÚDAJE

V...

Merací rozsah Presnost' Rozlíšenie
200 mV ±0.8%	100 μV
2 V		1 mV
20 V 10 mV	±0,5%
200 V 100 mV
600 V ±1% 1 V

Vstupný odpor: 10 MΩ

Ochrana proti preťaženiu: 600 V (DC/AC RMS)

V\~

Merací rozsah Presnost' Rozlíšenie
2 V	±1.2%	1 mV
20 V 10 mV
200 V 100 mV
600 V 1 V

Vstupný odpor: 10 MΩ

Ochrana proti preťaženiu: 600 V (DC/AC RMS)

A...

Merací rozsah Presnost' Rozlíšenie
200 μA	±0,8%	0,1 μA
2000 μA 1 μA
20 mA 10 μA
200 mA 100 μA

Max. vstupný prúd	500 mA
Poistky	0,5 A/250 V

A\~

Merací rozsah Presnost' Rozlíšenie
200 μA	±1%	0,1 μA
2000 μA 1 μA
20 mA 10 μA
200 mA 100 μA

Max. vstupný prúd 500 mA
Poistka 0,5A/250V
Frekvenčné pásmo 40 Hz - 400 Hz

Odpor

Merací rozsah Presnost' Rozlíšenie
200 Ω	±1,5%	0.1 Ω
2 kΩ 1 Ω
20 kΩ 10 Ω
200 kΩ 100 Ω
2 MΩ 1 kΩ
20 MΩ 10 kΩ

Ochrana proti preťaženiu: 250 V (DC/AC RMS)
UPOZORNENIE: V prípade nastavenia merania odporu nikdy nemerajte napätie!

Funkcia Popis Stav merania
	Meria otváracie napätie diódy	Otvárací DC prúd je približne 1mA, a zatváracie napätie približne 2,7 V
	Piskl'avý zvuk budete počuť, ak je odpor menší ako (30±20)Ω	Otváracie napätie približne 2,7 V

Ochrana proti preťaženiu: 250 V (DC/AC RMS)

Tabulka funkcií

Tabul'ka výsledkov merania káblov signálnych LED.

MODE 1

2

3

4

5

6

7

8

G

RJ45

√

√

√

√

√

√

√

√

√

RJ12

√

√

√

√

√

√

RJ11

√

√

√

√

USB

√

√

√

√

√

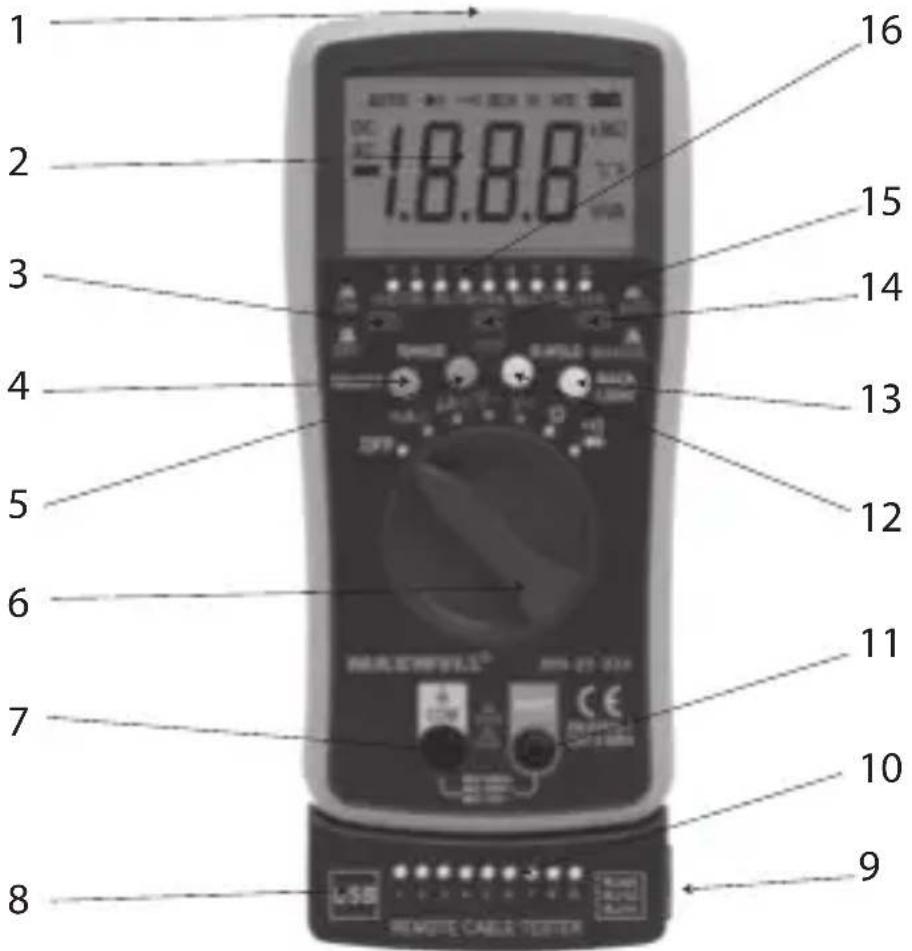

PREVÁDZKA

1. RJ45, RJ11, RJ12, USB testovací konektor
2. Displej
3. Tlačítko pre spustenie/ukončenie testu káblov
4. Prepínač režimov merania
5. Prepínač meracích rozsahov
6. Prepínač funkcií
7. „COM" (negatívna) zásuvka
8. USB testovací port (odoberatel'ný)
9. Testovací konektor RJ45, RJ11, RJ12 (odoberatel'ný)
10. Rad LED pre testovanie káblov (kontrola)
11. "+" zásuvka (V-Ω-mA-μA)
12. Tlačítko "D-Hold" (uloženie údajov)
13. Tlačítko "Back Light" (podsvietenie)
14. Tlačítko (automatický / manuálny) testovací režim
15. Tlačítko test
16. Rad signálnych LED pre testovanie káblov)

V... meranie

• Umiestnite čiernu meraciu šnúru do „COM“ zásuvky, červenú do „+“ zásuvky.
• Nastavte prepínač funkcií do zodpovedajúcej „V ^— ” polohy, potom pripojte meracie šnúry k meranému obvodu.Poznámka:
• Ak na displeji svieti „1“, znamená to prekročenie meracieho rozsahu.

V\~ meranie

• Umiestnite čiernu meraciu šnúru do „COM“ zásuvky, červenú do „+“ zásuvky.
• Nastavte prepínač funkcií do zodpovedajúcej „V\~” polohy, potom pripojte meracie šnúry k meranému obvodu.Poznámka:
• Ak na displeji svieti „1“, znamená to prekročenie meracieho rozsahu.

A\~—... meranie

• Umiestnite čiernu meraciu šnúru do „COM“ zásuvky, červenú do „mA“ zásuvky (max. 200 mA), alebo umiestnite červenú meraciu šnúru do „20 A“ zásuvky (max. 20 A).
• Nastavte prepínač funkcií do zodpovedajúcej „A-fpolohy, potom pripojte meracie šnúry k meranému obvodu.

Poznámka:

• Ak si nieste istý velkostou meraného prúdu, nastavte prepínač funkcií na najvyšší možný merací rozsah.
• Ak na displeji svieti „1“, znamená to preťaženie prístroja a merací rozsah prepnite na vyšší merací rozsah
• Max. vstupný prúd 200 mA alebo 20 A (v závislosti od umiestnenia červenej meracej šnúry), pri príliš vysokom prúde dôjde k pretaveniu poistky.

Meranie odporu

• Umiestnite čiernu meraciu šnúru do „COM“ zásuvky, červenú do „+“ zásuvky.
• Nastavte prepínač funkcií do zodpovedajúcej polohy na meranie odporu, potom pripojte meracie šnúry k meranému obvodu.

Poznámka:

- Ak na displeji svieti „1“, znamená to preťaženie prístroja a merací rozsah prepnite na vyšší merací rozsah. Pri meraní odporov väčších ako 1 MΩ potrebuje maraca prístroj niekolko sekúnd dokial’ sa meraná hodnota stabilizuje.

Merací prístroj bude vydávať pískľavý zvuk ak je dióda v otvorenom stave a jej odpor nie je väčší ako 30 Ω.

Podsvietenie

- Podržte stlačené dlhšie tlačítko "BACK LIGHT" pre zapnutie alebo vypnutie podsvietenia. Automatické podsvietenie sa vypne po asi 15 sekundách.

Uloženie merania

- Po stlačení „D-HOLD“ tlačítka zostane na displeji svietit’ práve nameraná hodnota. Pre vymazanie znova stlačte znova „D-HOLD“ tlačidlo.

Testovanie káblov

- Je možné robit test kontinuity sietových (UTP, FTP), telefónnych a USB káblov, v automatickom alebo manuálnom režime.

- Pripojte testovaný kábel do konektoru číslo „1“ do zodpovedajúcej zásuvky, druhý koniec do zásuvky číslo „8“ alebo do „9“.

Manuálna kontrola

- Nastavte merací prístroj do „3“ režimu, potom po stlačení „TEST“ tlačítka sa spustí kontrola.

- Pri každom stlačení prebehne kontrola d'alšieho kábla v poradí.

- Pri podržaní stlačeného tlačítka prístroj kontroluje jeden po druhom pripojené káble až dokiaľ nepustíte tlačítko.

- Pretrhnutie – ak je jeden alebo viac vodičov prerušených potom príslušná LED na prístroji a na odoberateľom panely nebude svietit.

- Skrat – ak sú vodiče v skrate potom na prístroji a na odoberatel'nom panely bude naraz svietit' viacero LED.

ÚDRŽBA

- Pri prevádzke a skladovaní majte na pamäti, že merací prístroj nie je vodovzdorný, prachotesný a nárazuvzdorný.

- Nepoužívajte a neskladujte merací prístroj v prostredí s vysokou teplotou, vysokou vlhkostou a tam, kde hrozí nebezpečenstvo výbuchu, či je silné magnetiské pole.

- Ak merací prístroj dlhodobo nepoužívate vyberte z neho batériu.

Výmena batérie (1 ks 9V)

Ak sa na displeji zobrazí nasledujúci symbol „ potom vymeňte batériu:

• Vyberte prístroj z plastového púzdra a odmontujte kryt batérie.
• Vyberte batériu a vymeňte ju za novú. Používajte batérie s dlhou životnosťou.
• Namontujte spät kryt batérie a prístroj vložte spät do püzdra.

Výmena poistiek

Ak prístroj nepracuje správne, potom postupujte podl'a nasledujúcich krokov

Stav Riešenie
Na displeji nič nesvieti	Merací prístroj je vypnutýVymeňte batériu
Na displeji svieti „ ”	Vymeňte batériu
Nefunguje meranie prúdu Vymeňte poistky
