MNV2660 - Umývačka riadu Concept - Bezplatný návod na obsluhu

Značka	Concept
Model	MNV2660
Typ produktu	Voľne stojaca umývačka riadu
Šírka	60 cm
Výška	85 cm
Hĺbka	60 cm
Hmotnosť	50 kg
Napájanie	230V ~ 50Hz
Príkon	1950 W
Energetická trieda	A+
Kapacita (počet súprav)	12
Hlučnosť	48 dB(A)
Spotreba vody	11 L na cyklus
Programy	Eco, Intensive, Normal, Quick, Glass, Rinse
Vlastnosti	Nastaviteľný horný kôš, Kôš na príbor, Samočistiaci filter
Typ inštalácie	Voľne stojaca
Typ ovládania	Elektronické tlačidlá
Bezpečnostné prvky	Detská poistka, Ochrana proti pretečeniu
Filtračný systém	Samočistiaci mikrofilter
Záruka	2 roky
Dostupnosť náhradných dielov	Áno, z autorizovaných servisných stredísk

Často kladené otázky - MNV2660 Concept

Ako nainštalovať umývačku riadu?

Zabezpečte správne elektrické a vodné pripojenia. Vyrovnajte spotrebič pomocou nastaviteľných nôh. Pripojte prívodnú hadicu k studenej vode a odtokovú hadicu k odtoku. Zapojte do uzemnenej zásuvky. Podrobné kroky nájdete v časti o inštalácii v návode.

Aké programy sú k dispozícii na MNV2660?

MNV2660 ponúka šesť programov: Eco pre úsporu energie, Intensive pre silne znečistený riad, Normal pre bežnú náplň, Quick pre ľahké znečistenie, Glass pre jemné kusy a Rinse na predoplachovanie.

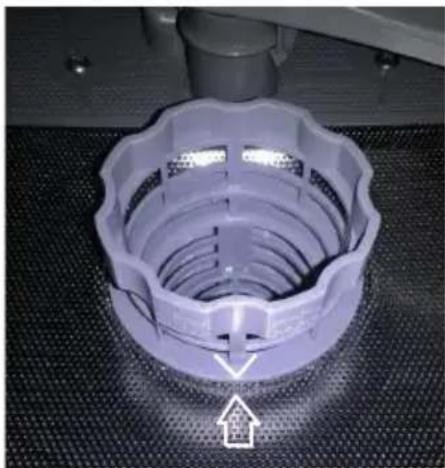

Ako čistiť filter?

Vyberte spodný kôš a odskrutkujte filtračnú jednotku. Opláchnite filtre pod tečúcou vodou, aby ste odstránili nečistoty. V prípade potreby použite mäkkú kefku. Zložte späť a uistite sa, že je zaistená. Filter čistite aspoň raz mesačne, aby ste zachovali výkon.

Prečo umývačka neštartuje?

Skontrolujte, či sú dvierka úplne zatvorené a zaistené. Uistite sa, že je napájací kábel zapojený a istič je zapnutý. Overte, či je ventil prívodu vody otvorený. Ak používate odložený štart, zrušte ho. Ak nič nepomôže, pozrite si časť riešenia problémov.

Koľko soli mám použiť do zmäkčovača vody?

Naplňte zásobník soli soľou do umývačky, kým nie je plný (približne 1 kg). To je zvyčajne potrebné každých 20-30 cyklov v závislosti od tvrdosti vody. Skontrolujte kontrolku soli na ovládacom paneli.

Čo znamená chybový kód E1?

Chybový kód E1 indikuje problém s prívodom vody. Skontrolujte, či je prívod vody zapnutý a prívodná hadica nie je zalomená alebo upchatá. Tiež sa uistite, že je prívodný filter čistý. Ak problém pretrváva, kontaktujte servis.

Môžem použiť univerzálne tablety?

Áno, môžete použiť univerzálne tablety ako 3v1 alebo 5v1. Vložte ich do dávkovača čistiaceho prostriedku a vyberte vhodný program. Pre optimálne výsledky upravte nastavenia leštidla a soli podľa tvrdosti vody.

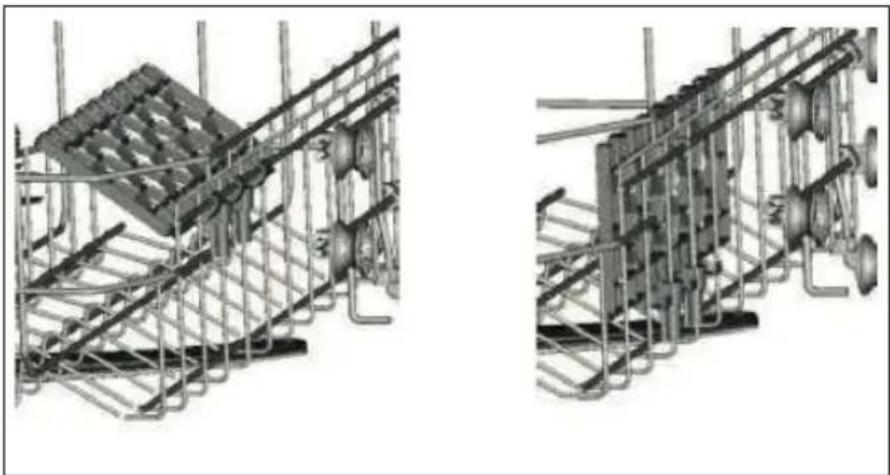

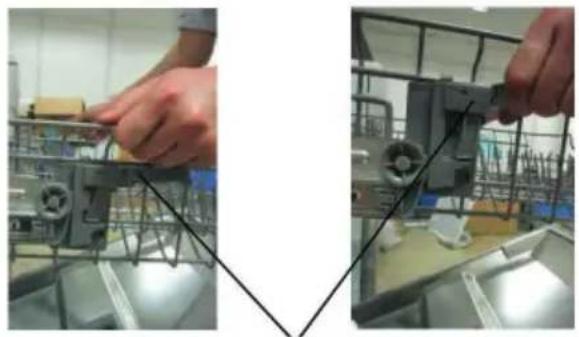

Ako nastaviť výšku horného koša?

Vytiahnite horný kôš. Nájdite páky na nastavenie výšky na každej strane. Zdvihnite alebo spustite kôš do jednej z troch polôh. Uistite sa, že obe strany sú na rovnakej úrovni, kým ho zasuniete späť. To umožňuje vložiť väčšie kusy do spodného koša.

Ako zabrániť vodným škvrnám na pohároch?

Použite leštidlo v určenom dávkovači. Nastavte dávkovanie leštidla podľa tvrdosti vody. Tiež sa uistite, že je soľ do umývačky doplnená, ak je vaša voda tvrdá. Použitie programu s vyššou teplotou leštenia môže pomôcť.

Kde nájdem číslo modelu mojej umývačky?

Číslo modelu je umiestnené na výrobnom štítku na vnútornej strane dvierok. Je tiež vytlačené na obale a v používateľskej príručke. Pre Concept MNV2660 je viditeľné aj na ráme ovládacieho panela.

NÁVOD NA OBSLUHU MNV2660 Concept

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní počas celého obdobia jeho používania.

Pred prvým použitím pozorne preštuđujte celý návod na obsluhu a potom si ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Prehl'ad čistiacich programov

Dôležité upozornenia

Uvedenie prístroja do používania

Popis výrobku

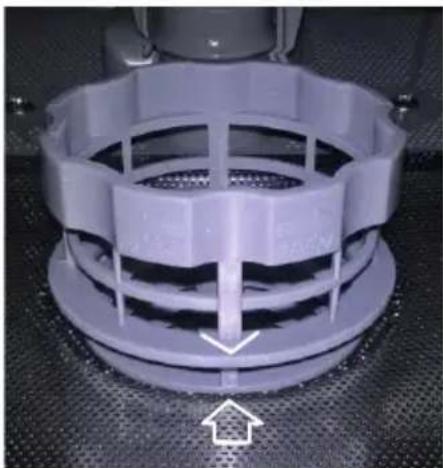

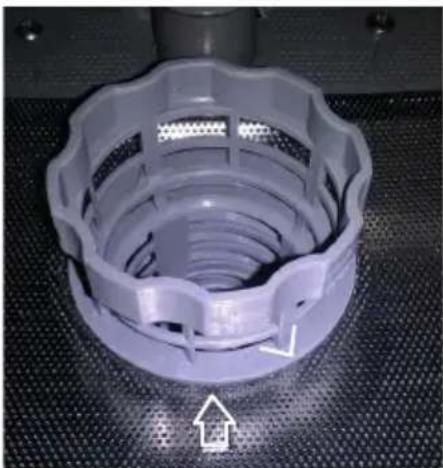

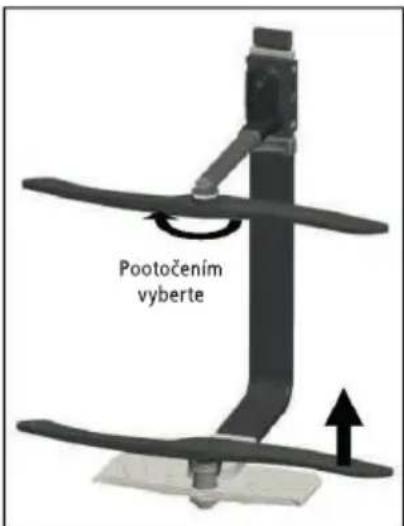

Čistenie a údržba

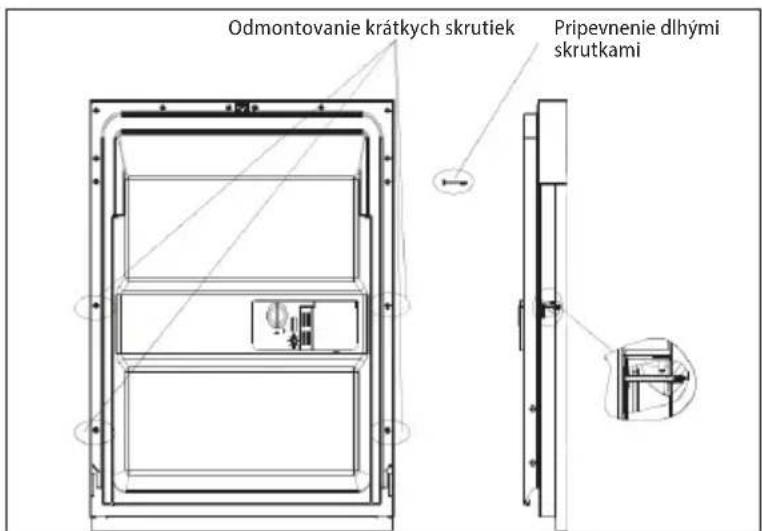

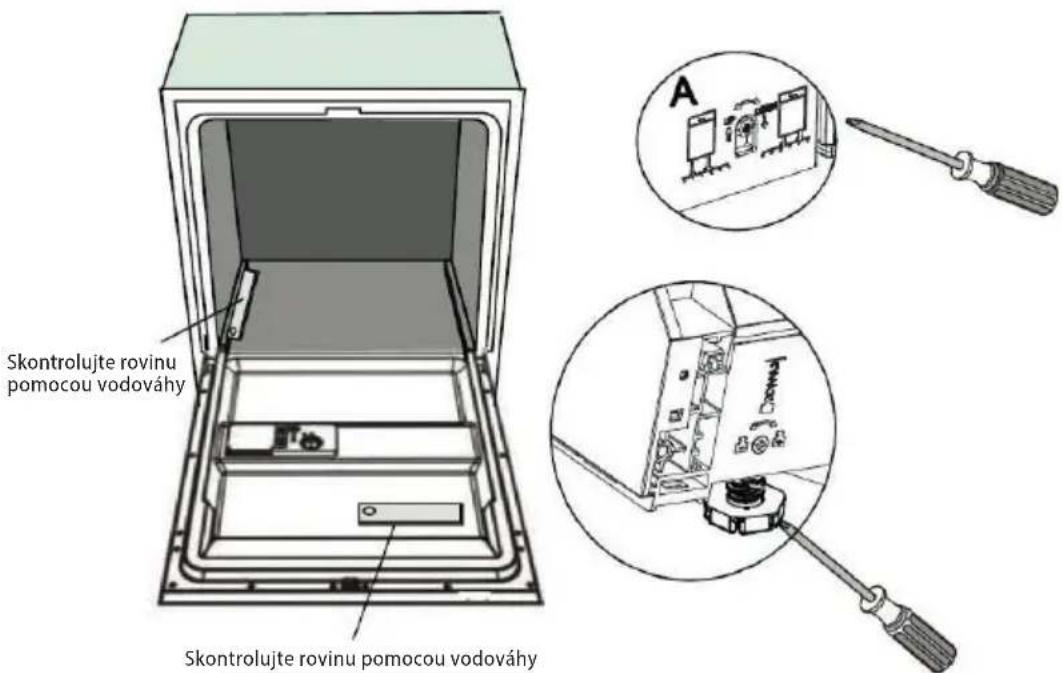

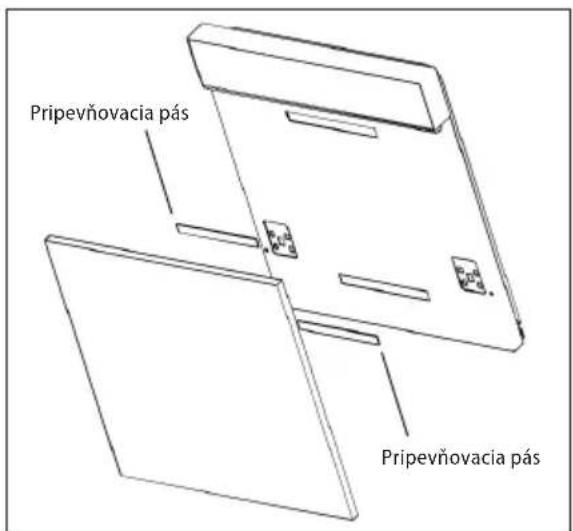

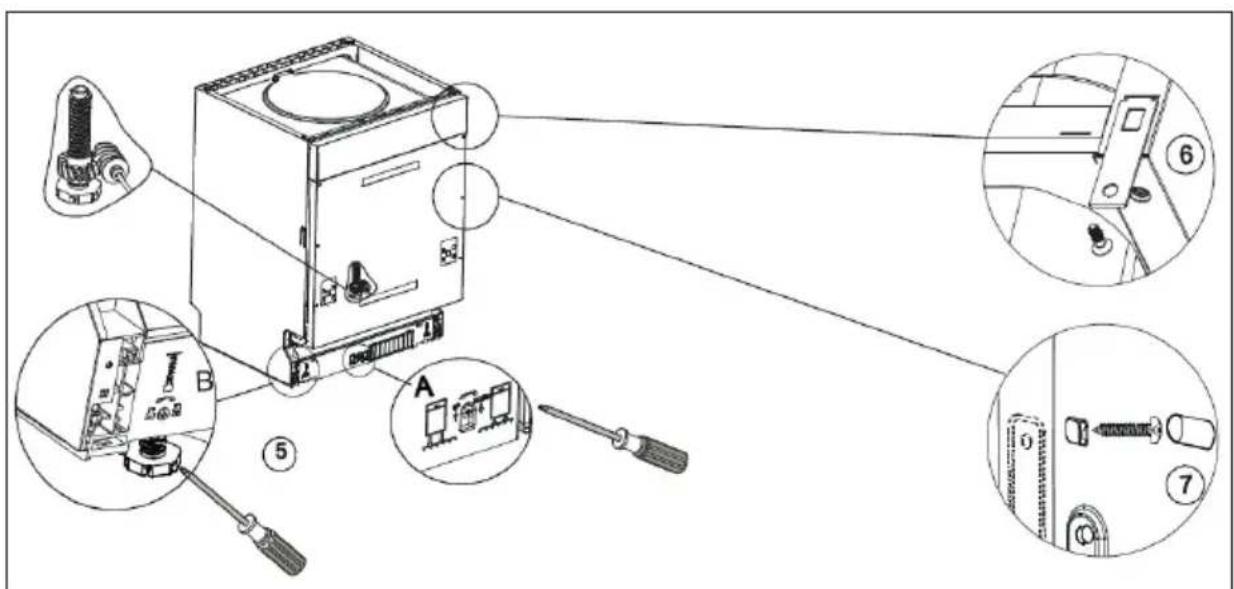

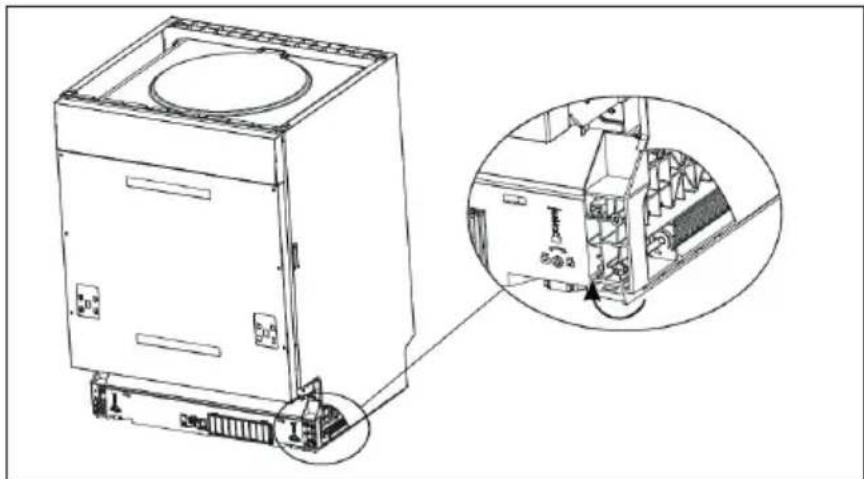

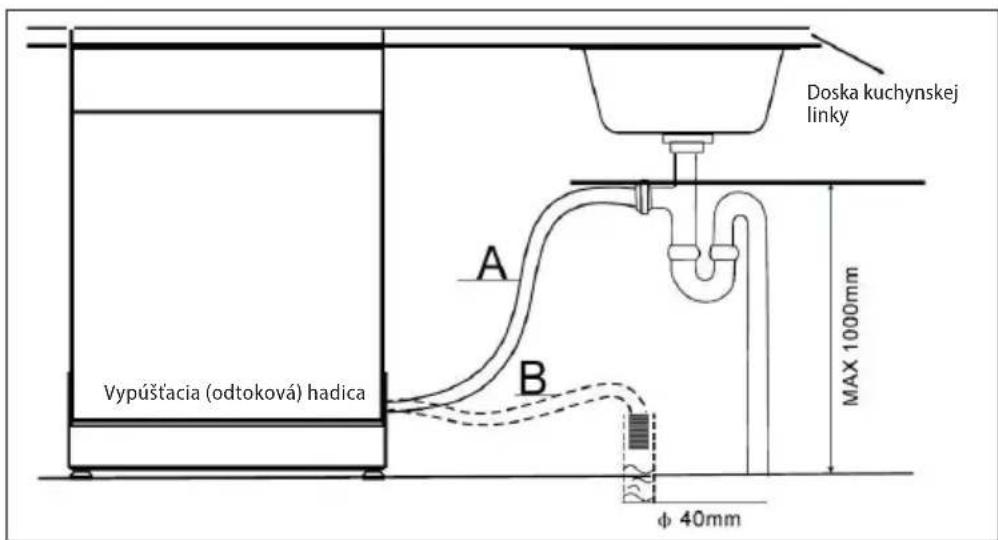

Inštalácia prístroja

Návod na obsluhu

Riešenie problémov

Plnenie regeneračnou sol'ou

Hlásenia chýb

Plnenie leštiacim prostriedkom

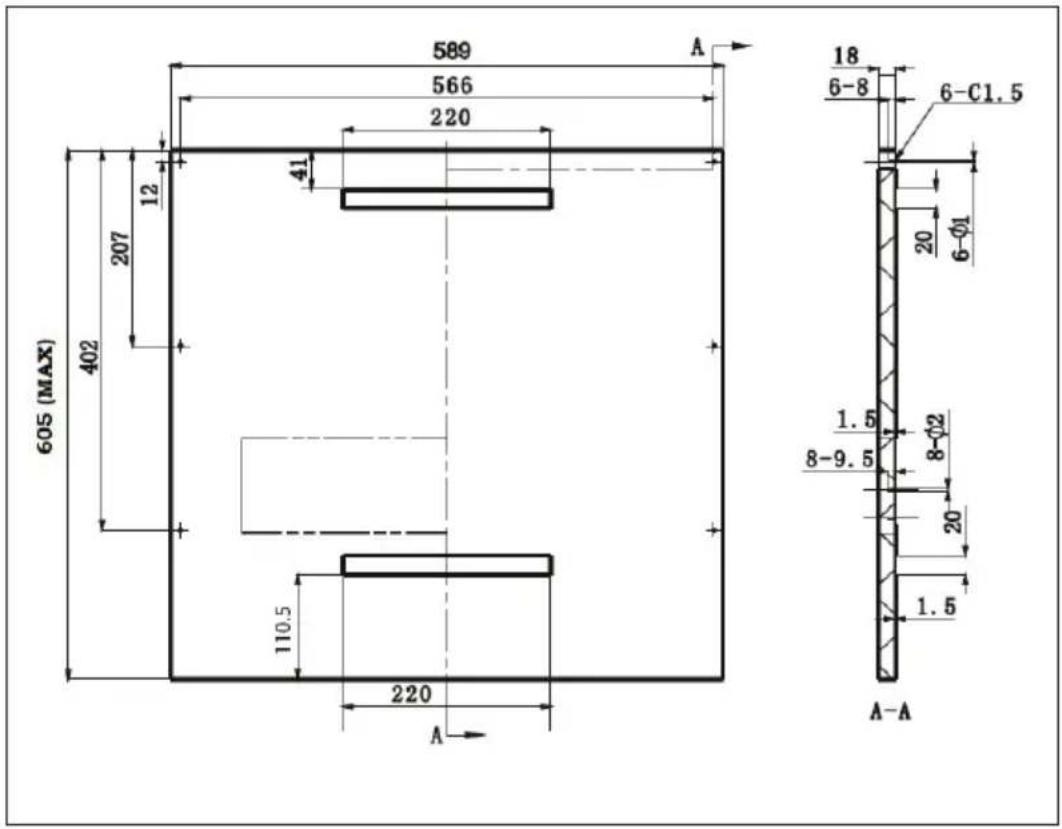

Rozmery umývačky

Čistiace prípravky

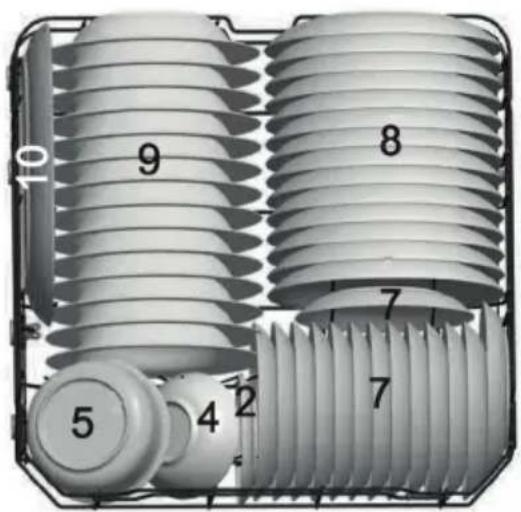

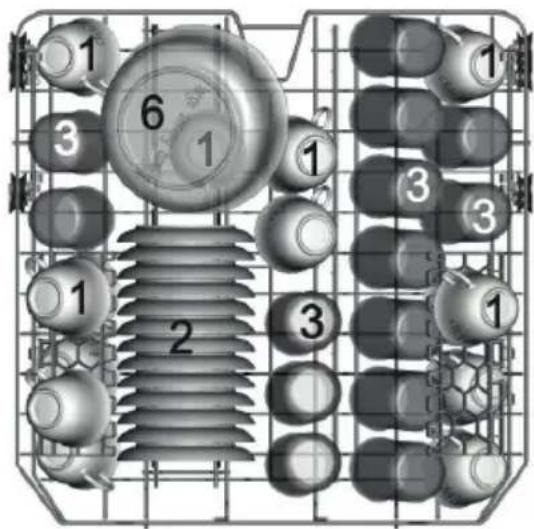

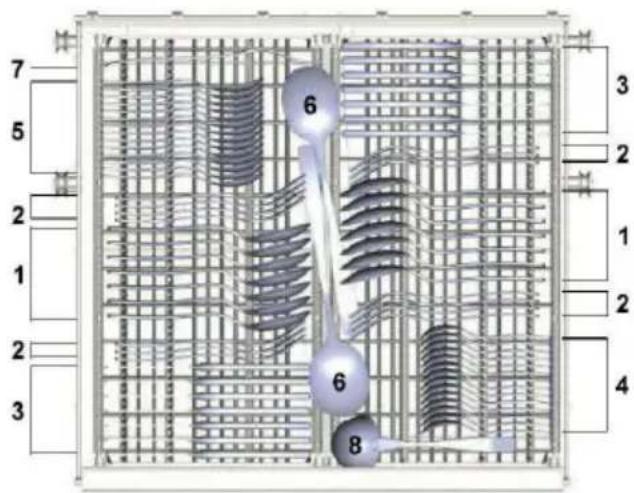

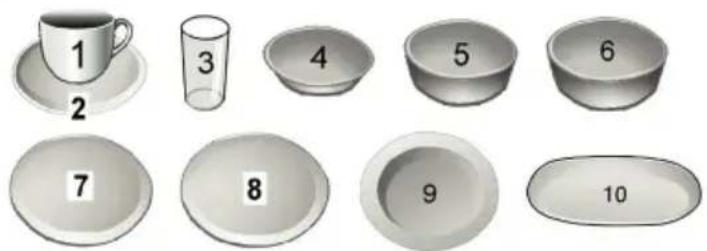

Príklad uloženia riadu

Nevhodný riad

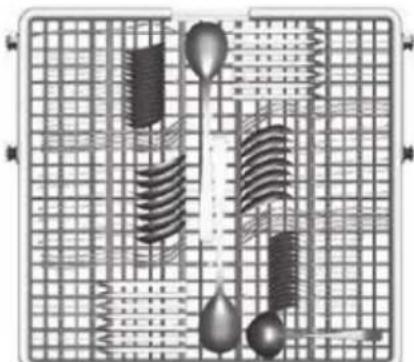

Polohovanie koša na príbor

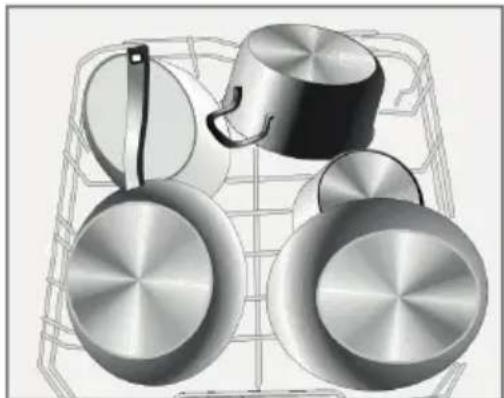

Uloženie riadu

Ochrana životného prostredia

Technické parametre
Energetická trieda A++
Ročná spotreba 266 kWh
Spotreba energie pri štandardnom čistiacom cykle	0.93 kWh
Spotreba vo vypnutom stave 0.45 W
Spotreba v zapnutom stave 0.49 W
Ročná spotreba vody 3080 l
Trieda účinnosti sušenia A
Štandardný čistiaci cyklus ECO 45°C
Trvanie štandardného čistíaceho cyklu 185 min
Hlučnosť 49 dB (A)

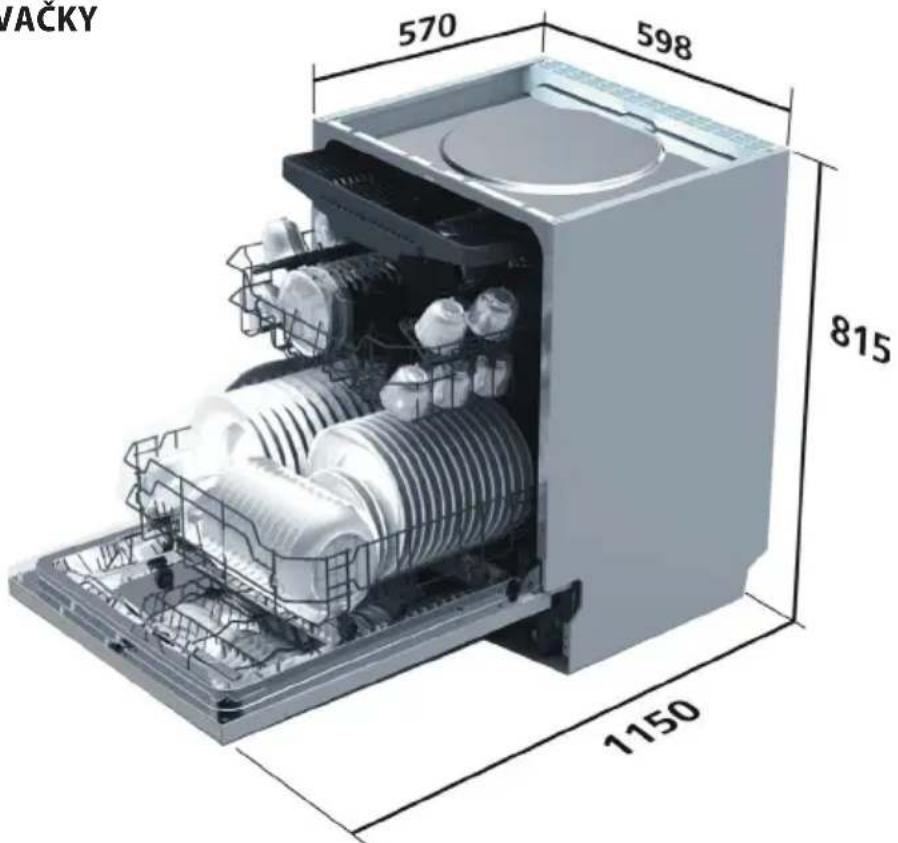

Výška 815 mm
Šírka 598 mm
HÍbka (zavreté dvere) 570 mm
HÍbka (otvorené dvere) 1150 mm
Príkon	1930 W
Napájanie / frekvencia	230 V ~ 50 Hz
Tlak vody	0.04–1 MPa
Kapacita	14 súprav riadu
Hmotnosť	34 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní umývačky na riad

• Ihned' po dodaní skontrolujte obal a prístroj, či sa počas prepravy nepoškodil.
• POZOR! Niektoré rohy a hrany prístroja, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používat. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte prístroj inak, než je uvedené v tomto návode.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

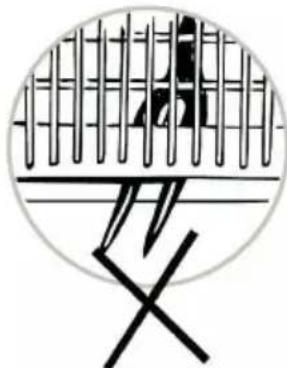

• Nože a iné predmety s ostrými hrotmi musia byť v koši na riad uložené hrotom dolu, alebo vo vodorovnej polohe.
• Umývačku používajte len v domácnosti a len na umývanie kuchynského riadu.
• Vo vnútornom priestore prístroja nič neskladujte.
• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.
  • Voda v čistiacom priestore nie je pitná.
• Do čistiaceho priestoru nedávajte žiadne rozpúšťadlá (hrozí nebezpečenstvo explózie).
• Používajte výhradne výrobky, ktoré sú vhodné pre umývačky riadu.
• Počas čistiaceho programu otvárajte dvierka umývačky velmi opatrne, voda môže vystreknút.
• Dodržiavajte bezpečnostné pokyny a pokyny na obaloch čistiacich a leštiacich prípravkov.
• Nedotýkajte sa horúceho povrchu a vykurovacích telies počas používania ani hned' po použití spotrebiča.
• Nedovol'te detom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.

• Deti sa nesmú s prístroiom hrat.

- Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.

- Nedovol'te, aby sa prístroj používal ako hračka.

- Tento prístroj môže používať deti od 8. roku veku a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní prístroja bezpečným spôsobom a rozumejú jeho rizikám.

- POZOR! Pri otváraní dvierok sa môže uvol'nit' vel'ké množstvo pary alebo môže vystreknút' voda. Bud'te vel'mi opatrní. Nebezpečenstvo oparenia!

• V prípade poruchy prístroj vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

- Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.

- Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte prístroj aj prívodný kábel, či nie sú poškodené.

- Poškodený prístroj nezapínajte.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Daite ich opravit do autorizovaného servisu.

- Nepoužívajte prístroj bez správne inštalovaných krytov a bez prednej dosky.

• V prístroji umývajte len riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacím telesom prístroja.

- Nepoužívaite iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

- Pred čistením prístroj vypnite a nechaite aspoň 30 minút vychladnút.

- Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

- Čistiace a leštiace prípravky uložte mimo dosahu detí.

- Nepúšťajte deti k otvorenej umývačke, mohli by v nej ešte byť zvyšky čistiaceho prípravku.

POZOR!

Prístroj otvárajte len na krátky čas kvôli naplneniu alebo vybratiu riadu, aby nedošlo k zraneniu, napr. zakopnutím. Deti by sa mohli do prístroja zatvorit (nebezpečenstvo udusenia), alebo byť vystavené inému nebezpečenstvu.

Prípadné poruchy

• Prístroj môže opravovať a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom prístroj odpojte.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

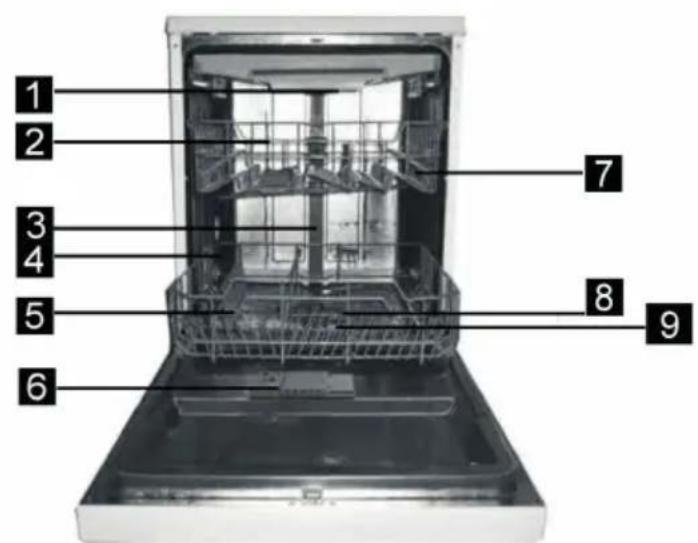

POPIS VÝROBKU

1 Priehradka na príbor
2 Horný kôš
3 Vnútorné potrubie
4 Dolný kôš
5 Zásobník regeneračnej soli
6 Dávkovač čistiaceho a leštiaceho prípravku
7 Priehradka na hrnčeky
8 Ostrekovacie rameno
9 Filtračný systém
10 Prívodná hadica
11 Odtoková hadica

Pohl'ad spredu Pohl'ad zozadu

1 Tlačidlo zapnutia/vypnutia
2 Tlačidlo vol'by čistiaceho programu
3 Tlačidlo funkcie načasovaného zapnutia
4 Tlačidlo polovičného plnenia
5 Tlačidlo Start/Pause

6 Kontrolka chodu
7 Kontrolky zvoleného čistiaceho programu
8 Kontrolky zvoleného načasovaného zapnutia (3h, 6h, 9h)
9 Kontrolky doplnenia leštidla, doplnenia regeneračnej soli a polovičného plnenia

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidlo volby čistiaceho programu

• Stlačením tlačidla vyberiete požadovaný čistiaci program.
• Vybrat' možno z nasledovných čistiacich programov: Intensive, Normal, ECO, Glass, 1 hour, Rapid
  • Zvolený čistiaci program bude indikovaný kontrolkami vedla príslušných čistiacich programov.

Tlačidlo funkcie načasovaného zapnutia

- Načasované zapnutie prístroja možno nastaviť na 3, 6 a 9 hodin.

Tlačidlo polovičného plnenia

• Vhodné pre polovičné naplnenie umývačky.
• Umývanie riadu prebieha v oboch košoch, ale pri polovičnom naplnení umývačky.
• Umývačka zníži spotrebu vody a skráti dlžku programu.

Tlačidlo Start/Pause

- Stlačením tlačidla Start/Pause sa spustí zvolený čistiaci program alebo sa zastaví čistiaci program, ak umývačka pracuje.

Ukazovatel'stavu (Kontrolky doplnenia leštidla, doplnenie regeneračné soli a polovičného plnenia)

- Ak sa pri ukazovatelovi stavu rozsvieti dioda, treba doplnit' prislušny čistiaci pripravok, príp. bola zvolená funkcia polovičného plnenia.

Symbol Ukazovatel'stavu
	Leštidlo
	Sol'
1/2 Polovičné plnenia

NÁVOD NA OBSLUHU

Pred prvým použitím

1. Nastavte prístroj podľa tvrdosti vody (pozri nižšie).
2. Do zásobníka regeneračnej soli vsypte regeneračnú sol'
3. Do dávkovača leštidla doplňte leštidlo.

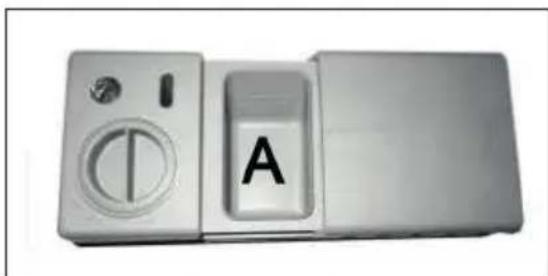

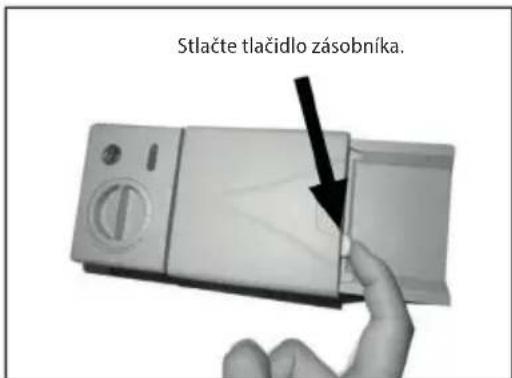

4. Do dávkovača čistiaceho prípravku vsypte čistiaci prípravok alebo vložte tabletku.

Zariadenie na zmäkčovanie vody

Na účinné čistenie je potrebná mäkká voda (voda s nízkym obsahom vápnika), inak by sa na riad a v umývačke vytváral vodný kameň. Vodu z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, treba pred čistením zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadení umývačky. Nastavenie a potrebné množstvo soli závisí od stupňa tvrdosti vody z vodovodu.

Tvrdost vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °fH, britských stupňoch °Clarke a v mmol/l (milimóle na liter - medzinárodnej jednotka tvrdosti vody).

Zmäkčovadlo by malo byť nastavené podľa tvrdosti vody na mieste použitia prístroja. Informácie o tvrdosti vody danej oblasti vám poskytne miestny vodárenský podnik. Podľa tabulky nastavte regulátor dávok zmäkčovadla vody, ktorý treba nastaviť ručne.

Nastavenie zariadenia na zmäkčovanie vody

1. Pomocou tlačidla zapnutie/vypnutie (1) zapnite prístroj.
2. Stlačte tlačidlo Start/Pause (5) na dlhšie než 5 sekúnd. Potom sa dostanete do nastavenia na zmäkčenie vody. Kontrolky pri soli a zmäkčovadle budú striedavo blikat.
3. Ak kontrolky pri soli a zmäkčovadle striedavo blikajú, stlačením tlačidla (2) možno nastavit tvrdost vody.
4. Stlačením tlačidla (2) nastavte tvrdost vody podľa vašej oblasti (H1-H6).
5. Na uloženie nastavenia tvrdosti vody niekolko sekúnd počkajte.

Tvrdost' vody				Hodnota pozície (kombinácie kontroliek)	Spotreba soli (g/čistiaci cyklus)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1 (Rapid)	0
6–11	10–20	7–14	1.0–2.0	H2 (1 hour)	9
12–17	21–30	15–21	2.1–3.0	H3 (1 hour, Rapid)	12
18–22	31–40	22–28	3.1–4.0	H4 (Glass)	20
23–24	41–60	29–42	4.1–6.0	H5 (Glass, Rapid)	30
35–55	61–98	43–69	6.1–9.8	H6 (Glass, 1 hour)	60

Poznámka:

• Tento pristroj je vo vyrobe nastaveny na hodnotu H3.
• Nastavenie tvrdosti vody možno urobit do 60 sekúnd od spustenia prístroja.

1^ = 1.25^ = 1.78^ = 0.178mmol / l

°dH nemecké stupne
°fH francúzske stupne
°Clark britské stupne

PLNENIE REGENERAČNOU SOL'OU

Pôsobenie soli

Pri umývaní riadu sa sol automaticky vyplavuje zo zásobníka soli do zmäkčovacieho zariadenia, kde sa rozpúšta vápnik. Rozpustený vápnik sa z umývačky odplavuje von. Zariadenie na zmäkčenie vody je potom znova pripravené na d'alšiu činnosť. Tento regeneračný proces funguje iba vtedy, ak sa sol’vo vode rozpustí.

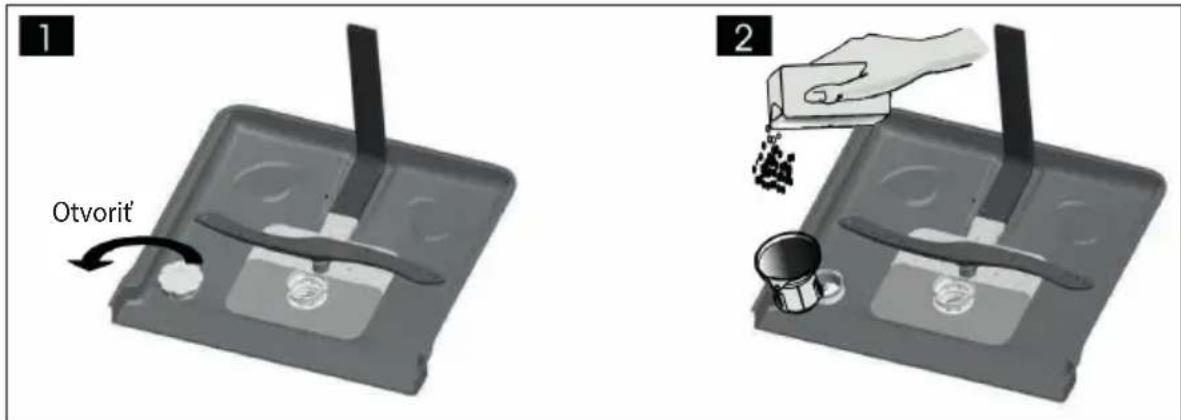

1. Otvorte dvere prístroja a vyberte dolný kôš.
2. Odskrutkujte kryt zásobníka regeneračnej soli podl'a obr. 1.
3. Pred prvým použitím nalejte do zásobníka 0,5 litra vody.
4. Nasad'te lievik (súčast' balenia) na otvor zásobníka regeneračnej soli a pomaly sypte regeneračnú sol'. Kapacita prázdneho zásobníka je asi 1,5 kg. Sol'bude vyplavovať prebytočnú vodu von (obr. 2).
5. Po doplnení zaskrutkujte kryt zásobníka regeneračnej soli.

Poznámka:

• Zásobník regeneračnej soli je umiestnený pod dolným košom.
• Zásobník regeneračnej soli možno doplnit len vtedy, ked' sa na paneli rozsvieti ukazovatel' soli.
• Po doplnení regeneračnej soli ukazovatel' soli zhasne.
• Ak počas plnenia došlo k rozsypaniu regeneračnej soli, spustte krátky čistiaci program, aby sa zvyšky soli mohli ihneď odstránit.

POZOR!

• Regeneračnú sol doplňajte pred spustením čistiaceho programu, aby sa prípadné rozsypané zvyšky soli ihned' odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.
• Vždy používajte regeneračnú sol', ktorá je určená pre umývačky riadu. Nikdy nepoužívajte kuchynskú sol!
• Do zásobníka regeneračnej soli nikdy nesypte čistiace prípravky. Zničilo by sa zmäkčovacie zariadenie!

V prípade spôsobených škôd nevhodným používaním soli výrobca nenesie žiadnu zodpovednosť ani záruku za žiadne spôsobené škody.

PLNENIE LEŠTIACIM PRÍPRAVKOM

Leštiaci prípravok sa používa v poslednej fáze oplachovania, aby sa zabránilo tvorbe a následnému zaschnutiu kvapiek na riade, ktoré môžu nechat škvrny na povrchu riadu počas sušenia.

1. Otvorte dvere prístroja.
2. Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.
3. Pomaly nalejte leštiaci prípravok do zásobníka (obr. 4). Kapacita prázdneho zásobníka je asi 140 ml.
4. Po doplnení zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (obr. 5).

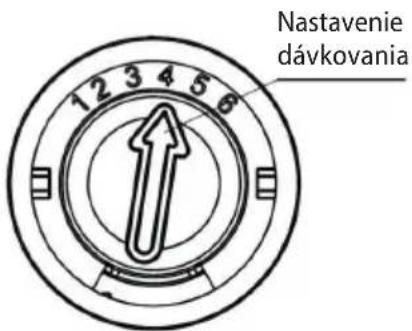

Ak sa počas čistiaceho programu rozsvieti ukazovatel' leštiaceho prípravku, pred spustením d'alšieho čistiaceho programu treba doplnit' leštiaci prípravok! Množstvo leštiaceho prípravku možno kontrolovať aj opticky podľa ukazovatel'a C, ktorý sa nachádza vedľa krytu zásobníka leštiaceho prípravku. Ak je v zásobníku dostatok leštiaceho prípravku, okienko je čierne. Pri spotrebovávaní leštiaceho prípravku sa zmenšuje aj veľkosť čiernej bodky v okienku. Ak je okienko svetlé, zásobník je prázdny. Hladina leštidla by nemala klesnúť pod ¼.

• Zásobník leštiaceho prípravku je umiestnený na dverách vedľa dávkovača čistiaceho prípravku.
• Prístroj je určený na použitie tekutého leštidla.
• Ak počas plnenia došlo k rozliatiu leštiaceho prípravku, rozliaty leštiaci prípravok utrite nasiakavou handričkou, alebo spustte krátky čistiaci program, aby sa rozliate zvyšky prípravku mohli hneď odstránit.

POZOR!

• Používajte iba leštiace prípravky, ktoré sú určené pre umývačky riadu. Do zásobníka leštiaceho prípravku nikdy nedávajte čistiaci prípravok.
• Leštiaci prípravok doplňajte pred spustením čistiaceho krátkeho programu, aby sa prípadné rozsypané zvyšky soli ihned'odstránili a nemohli svojím chemickým pôsobením zvyšovať riziko hrdzavenia vnútorného povrchu prístroja.

Nastavenie dávkovania leštiaceho prípravku

• Dávkovanie leštiaceho prípravku možno nastavit v polohách od 1 do 6. Pred prvým použitím nastavte dávkovanie leštiaceho prípravku do polohy 4.
• Ak na riade zostávajú škvrny od vody, zvýšte dávkovanie leštiaceho prípravku.

• Ak na riade zostáva lepkavý film, znížte dávkovanie leštiaceho prípravku.

• Otvorte dvere prístroja.

• Otvorte uzáver zásobníka leštiaceho prípravku podľa obr. 3.
• Podl'a potreby pridajte/uberte dávkovanie leštiaceho prípravku.
• Po nastavenie zavrite zásobník leštiaceho prípravku a uzáver dotiahnite (obr. 5).

Ak používate len čistiaci prípravok s integrovaným leštiacim prípravkom, znížte dávkovanie leštiaceho prípravku na minimum.

ČISTIACE PRÍPRAVKY

Čistiace prípravky možno podl'a formy rozdelit' na štyri skupiny:

a) sypké,
b) tekuté,
c) tabletky,
d) kombinované čistiace prípravky (napr. tabletky 3 v 1).

a) alkalické,
b) s prírodnými enzýmami.

a) fosfátové a chlórové,
b) fosfátové a bezchlórové,
c) bezfosfátové a bezchlórové.

• Pri používaní bezfosfátových čistiacich prípravkov a pri tvrdej vode sa na riade a stenách umývačky môže objavit biela usadenina.
• Zvýšením dávky čistiaceho prípravku predídete týmto usadeninám a dosiahnete lepšie čistiace výsledky.
• Čistiace prípravky bez chlóru majú menšie bieliace účinky. To môže viest'k zvýrazneniu škvín po zvyškoch čaju alebo k sfarbeniu plastového riadu. V tomto prípade použite silnejší čistiaci program, zvýšte dávku čistiacho prípravku alebo použite chlórový čistiaci prípravok.

Čistiace prípravky – tabletky

• Tabletky od rôznych výrobcov sa rozpúštajú rôznou rýchlostou.
• Niektoré čistiace tabletky sa úplne nerozpustia a nemôžu tak počas krátkeho čistiaceho programu plne rozvinút svoje čistiace účinky.
• Z tohto dôvodu odporúčame zvolit dlhšie čistiace programy, ktoré zaistia úplné rozpustenie tabletky.

Zásobník čistiaceho prípravku

Pred začiatkom každého čistiaceho cyklu treba naplnit zásobník čistiaceho prípravku. Pre bežný čistiaci cyklus stačí jedna polievková lyžica čistiaceho prípravku. Ak je riad silne znečistený, pridajte viac čistiaceho prípravku. Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu. V prípade ponechania čistiaceho prípravku v zásobníku môže čistiaci prípravok navlhnút a pri spustení čistiaceho programu sa úplne nerozpustí.

Plnenie čistiaceho prípravku

• Čistiaci prípravok plňte len pri plne otvorených dvierkach prístroja.
• Ak je kryt zásobníka čistiaceho prípravku zavretý, stlačte tlačidlo zásobníka.
• Zásobník naplňte čistiacim prípravkom (A). Aby bolo dávkovanie správne, dodržte prosím pokyny výrobcu uvedené na obale čistiaceho prípravku. Pri plnení čistiaceho prípravku zásobník nepreplňajte.
• Po doplnení čistiaceho prípravku uzatvorte zásobník (B) a zatvorte dvierka prístroja.

Tip na usporenie čistiaceho prípravku

- Ak je riad znečistený len slabo, stačí použit menšie množstvo čistiaceho prípravku, než ktoré sa odporúča.

Poznámka:

• Čistiaci prípravok pridajte tesne pred spustením čistiaceho programu.
• Používajte bežne dostupné tekuté alebo práškové značkové čistiace prípravky, príp. tabletky.

• Nikdy nepoužívajte prípravky na ručné čistenie!

• V prípade použitia čistiaceho prípravku vo forme tablety si prečítajte odporúčania od výrobcu, kde treba tabletku umiestníť (zásobník čistiaceho prípravku, kôš na príbory atd').

• Ubezpečte sa, že kryt zásobníka čistiaceho prípravku je zavretý a to aj vtedy, ak použite tabletky.

POZOR!

• Používaite iba čistiace prípravky, ktoré sú určené pre umývačky riadu.
• Čistiace prípravky udržuite na suchom mieste a mimo dosahu detí.
• Nenechávajte čistiace prípravky v dávkovači čistiaceho prípravku, ak nedôjde k spusteniu čistiaceho programu.

NEVHODNÝ RIAD

• Príbor a riad, których diely sú z dreva.
• Plastový riad a riad s lepenými dielmi, ktoré nie sú tepelne odolné.
  • Lepené predmety, príbor alebo taniere.
  • Cínový alebo medený riad.
  • Krištál'ové sklo.
• Ocelové predmety podliehajúce hrdzaveniu.
  • Drevené misv.
• Predmety vyrobené zo syntetických vlákien.

Niektoré hliníkové a strieborné časti môžu zmenit' farbu alebo vyblednút. Niektoré druhy skla sa môžu po viacerých čistiacich cykloch zakalit.

Poznámka:

• Do umývačky riadu nepatria nasiakavé materiály, ako špongie a utierky.
• Používajte čistiaci prípravok, ktorý výrobca označil za šetrný voči riadu.
  • V umývačke umývaite iba riad, u ktorého je potvrdená vhodnosť umývania v umývačke riadu.
• Riad znečistený popolom, voskom, mazacím tukom alebo farbou sa nesmie umývať v umývačke!

ULOŽENIE RIADU

Umiestnenie riadu

Riad ukladajte nasledovným spôsobom:

• Šálky, poháre, hrnce, panvice a pod, ukladaite dnom nahor.
• Riad s priehlbňou ukladajte šikmo, aby mohla odtiect' prebytočná voda a výsledky sušenia boli čo najlepšie.
• Riad treba uložit bezpečne, aby sa neprevrhol.
• Uložený riad nesmie bránit' otáčaniu ostrekovacích ramien.
• Riad a príbor by nemali ležat na sebe ani sa navzájom zakrývat.
• Aby sa zabránilo poškodeniu pohárov, nemali by sa navzájom dotýkat.
• Hrnce a objemnejší riad ukladajte do spodného koša.
• Horný kôš je navrhnutý tak, aby sa doň vkladal menší a ľahší riad (poháre, kávové a čajové šálky atd').
• Nože s dlhou čepelou, ktoré sú umiestnené vo vzpriamenej polohe, sú velmi nebezpečné! Budte opatrní, hrozí nebezpečenstvo poranenia!
• Dlhý a ostrý príbor (ostré nože) treba umiestniť vodorovne do horného koša.
• Veľmi malé kusy riadu v umývačke neumývaite, mohli by l'ahko vypadnút z košov.
• Umývačku riadu neprepĺňajte!

Horný kôš

Do horného koša sa odporúčajú dávat:

• Horný kôš na riad možno podľa potreby nastaviť do výšky, aby bolo bud’v hornom, alebo v dolnom koši viac miesta pre vysoký riad.
• Nastavenie výšky koša sa robí preklopením držadiel na bokoch horného koša (pozri obr. 6).
• Pri preklápaní držadiel dbajte, aby zaklapli až do krajnej polohy.

Kôš zdvihnite do hornej polohy

• Poháre a vysoké poháre oprite o okraj etažéra (nie o iný riad).
• Dlhé kusy, servírovací a šalátový príbor, naberačky a kuchynské nože ukladajte tak, aby nebránili v otáčaní ostrekovacím ramenám.
• Etažér možno vyklápať a výškovo nastaviť podľa potreby (obr. 7).

Do dolného koša sa odporúčajú dávat:

• hrnce,
• panvice,
• pokrievky,
• velké misky a taniere.

Po uložení riadu do dolného koša umývačky sa ubezpečte, že riad nebráni otáčaniu ostrekovacích ramien. Pri umývaní väčších kusov (hrnce, panvice a pod.) sklopte držiaky tanierov v dolnom koši (obr. 8).

• Príbor dávajte do koša na príbor, nože smerujú ostrím dolu.
• Zahnuté časti príboru (vidličky, lyžice, lyžičky) dávajte do koša jedným smerom (lepšie sa vyčistia).
• Dlhé a špicaté predmety by sa mali umiestnit' v prednej časti horného koša v horizontálnej polohe podľa obr. 9.
• Ak sa do tam nestanú, možno ich uložit' na etažér horného koša (obr. 7).

Obr. 9

Aby sa zabránilo stekaniu vody a kvapiek vody z horného koša na riad v dolnom koši, odporúča sa najprv vybrať riad z dolného koša a potom postupne z horných košov.

POZOR!

Budte opatrní, aby príbor, ktorý je ostrý alebo má ostré hroty, nevyčnieval z koša na príbor. Hrozí nebezpečenstvo poranenia! Nože dávajte vždy ostrím nadol!

Program	Informácie o čistiacom programe	Popis čistíaceho cyklu	Množstvo čistiaceho prípravku Pred/hlavný	Trvanie čistiaceho cyklu [min.]	Spotreba energie [kWh]	Spotreba vody [L]	Leštidlo
	Silne znečistený riad, zašpinené hrnce, panvice atd., zaschnuté potraviny	Predčistenie (50°C)Čistenie (60°C)Oplachovanie Oplachovanie (65°C)Sušenie	5/30 gAlebo tabletka	160 1.50	18.5 ÁNO
	Bežne znečistený riad, hrnce, taniere, poháre a zľahka znečistené panvice	Predčistenie (45°C)Čistenie (55°C)Oplachovanie Oplachovanie (65°C)Sušenie	5/30 gAlebo tabletka	180 1.25	15 ÁNO
ECO	Štandardný program vhodný pre menej špinavý riad	PredčistenieČistenie (45°C)Oplachovanie (65°C)Sušenie	5/30 gAlebo tabletka	185 0.93	11 ÁNO
	Ľahko znečistený riad a sklo	PredčistenieČistenie (40°C)Oplachovanie Oplachovanie (60°C)Sušenie	5/30 gAlebo tabletka	120 0.85	14.5 ÁNO
	Bežne znečistený riad, ktorý potrebuje rýchle opláchnutie	Predčistenie (50°C)Čistenie (60°C)Oplachovanie (55°C)Sušenie	5/30 g	60	1.00	10	ÁNO
	Krátké čistenie zľahka znečisteného riadu; pre rýchle čistenie	Čistenie (45 °C)Oplachovanie Oplachovanie (55°C)	20 g	30	0.75	11.5	NIE

Poznámka:

Ak nie je pri fáze programu uvedená teplota, umývačka riadu v tejto fáze čistiaceho programu neohrieva.

UVEDENIE PRÍSTROJA DO POUŽÍVANIA

Začiatok čistiaceho programu

1. Otvorte dvere prístroja.
2. Skontrolujte, príp. doplňte regeneračnú sol'a leštiaci prípravok.
3. Postupne vysuňte horný a dolný kôš, vložte riad a potom naplnené koše zasuňte spät. Odporúčame najprv naplnit dolný a až potom horný kôš (pozri kapitolu „Umiestnenie riadu“).
4. Ubezpečte sa, že prívod vody je otvorený. Zatvorte dvere prístroja.
5. Na zapnutie prístroja stlačte tlačidlo (1).
6. Opakovaným stlačením tlačidla (2) zvolte požadovaný program. Zvolený čistiaci program bude indikovaný kontrolkami vedla príslušných čistiacich programov. Čistiaci program sa mení v nasledovnom poradí: Intensive – Normal – ECO – Glass – 1 hour – Rapid.
7. Ak chcete odložit štart čistenia, opakovane stlačte tlačidlo načasovaneho zapnutia (3). Načasovane zapnutie možno nastaviť na 3, 6 a 9 hodin.
8. Ak je umývačka naplnená len do polovice, stlačte tlačidlo (4) na zapnutie funkcie polovičného naplnenia umývačky. Pri tejto funkcii sa riad umýva v oboch košoch a umývačka zníži spotrebu vody a skráti dlžku programu.
9. Po výbere čistiaceho programu a všetkých nastavení stlačte tlačidlo (5) na zapnutie prístroja. Nastaveny čistiaci program sa spusti, prip. bude spustene odpočitavanie načasovaneho zapnutia.
10. Po dokončeni čistiaceho programu osemkrat zaznie pipnutie.
11. Stlačenim tlačidla (1) vypnite pristroj.
12. Horuci riad je velmi krehky. Pred vybratim odporučame počkať asi 15 minut, aby umyty riad vychladol.
13. Najprv vyberte riad z dolneho koša a potom z hornych košov, aby ste zabranili stekaniu vody a kvapiek vody z horneho koša na riad, ktoré je uloženy v dolnom koši.
    POZOR! Pri otvarani dveri pristroja bud'te opatrni, može sa uvol'nit' vel'ke množstvo horucej pary. Hrozi nebezpečenstvo oparenia.

Poznámka:

Pri stlačení tlačidla (5) počas čistiaceho programu sa čistiaci program preruší. Pri prerušenom čistiacom programe sa každú minútu ozve pípnutie, dokým sa nestlačí tlačidlo (5) na pokračovanie čistiaceho programu alebo tlačidlo (1) na ukončenie čistiaceho programu.

Zmena programu pri spustenom čistiacom programe

Ak sa rozhodnete zmeniť spustený program, skontrolujte, či je v zásobníku dostatok čistiaceho prípravku, či sa už nespotreboval a netreba ho pred spustením nového programu doplniť (pozri kapitolu „Plnenie čistiaceho prípravku“).

1. Stlačte tlačidlo (5), čistiaci program sa zastaví.
2. Na viac než 3 sekundy stlačte tlačidlo (2). Pristroj bude vo faze pohotovostneho režimu, v ktorom možno zmeniť nastavenie čistiaceho programu.
3. Po zmene nastavenia čistiaceho programu stlačte tlačidlo (5). Čistiaci program bude po niekol'kych sekundach pokračovať.

Poznámka:

• Ak otvoríte dvere prístroja počas spusteného čistiaceho programu, program sa zastaví. Počkajte, kým sa nezastavia ostrekovacie ramená.
• Každú minútu sa ozve zvukový signál, ktorý upozorní na otvorené dvere prístroja počas spusteného čistiaceho programu.
• Po zavretí dverí prístroja bude čistiaci program po niekolkých sekundách pokračovat.

Pridanie riadu do umývačky počas spusteného čistiaceho programu

1. Stlačte tlačidlo (5), čistiaci program sa zastaví.
2. Po pootvoreni dveri pristroja sa čistiaci program zastavi. Počkajte, kym sa ostrekovacie ramena nezastavia.
3. Pridajte riad do umyvačky a zatvorte dvere. Čistiaci program bude po niekol'kych sekundach pokračovat.
4. Stlačte tlačidlo (5), čistiaci program bude po niekolkých sekundách pokračovať.

POZOR!

Pri otváraní dverí prístroja budte opatrní, môže sa uvolnit'velké množstvo horúcej pary alebo vystreknút'horúca voda. Horúca voda s čistiacim prípravkom môže pri kontakte poškodit'pokožku alebo časti nábytku.

ČISTENIE A ÚDRŽBA

Pravidelnou kontrolou a údržbou umývačky predídete poruchám. Na udržanie dokonalého vzhľadu vnútorného priestoru umývačky sa odporúča používať v časovom rozmedzí 4–6 mesiacov špeciálny čistič umývačky.

• Skontrolujte umývací priestor, či v ňom nie sú usadeniny tukov a vodného kameňa. Ak sa usadeniny objavia, naplňte zásobník čistiaceho prípravku čistiacim prípravkom a spustte čistiaci program s najvyššou teplotou.
• Tesnenie dverí pravidelne otrite vlhkou utierkou, aby sa odstránili usadeniny.
• Kontrolujte ukazovatel'doplňovania soli, v prípade potreby doplňte regeneračnú sol'.
• Kontrolujte ukazovatel' leštiaceho prípravku, v prípade potreby doplňte leštiaci prípravok.

Filtračný systém

Filter chráni a zabraňuje väčším zvyškom potravín a iným predmetom dostať sa do vodného čerpadla. Veľké zvyšky potravín môžu filter zaniest, preto tieto zvyšky treba odstrániť.

Filtračný systém (obr. 10) sa skladá z hlavného filtra (1), hrubého filtra (2) a jemného filtra (3).

Obr. 10

- Potraviny, ktoré zachytí tento filter, rozdrví dýza na dolnom ostrekovacom ramene.

Hrubý filter (2)

- Väčšie kusy potravín a predmetov (kúsky kostí, skla atd.), ktoré aby mohli blokovat' odtok, zachytí hrubý filter. Ak chcete vybrať hrubý filter, opatrne potiahnite za rukovat' smerom nahor a vyberte filter.

Jemný filter (3)

- Zachytáva zvyšky a zabraňuje ich usadeniu na riade počas čistiaceho cyklu.

Poznámka:

• Na dosiahnutie lepšieho čistenia treba filtre pravidelne čistiť. Z tohto dôvodu sa odporúča čistiť filtre po každom čistiacom cykle.
• Vyberte filtre, odstráňte usadeniny a filtre vyčistite pod tečúcou vodou.
• Po očistení filtre vrátte na miesto.

POZOR!

Nikdy nepoužívajte umývačku bez správne umiestneného filtračného systému! Nesprávne umiestnenie filtrov môže znížiť čistiace účinky a poškodit’ riad a príbor.

Čistenie filtračného systému

• Filtračný systém treba čistiť aspoň raz týždenne.
• Pri čistení netraste filtrami, mohli by sa poškodit, čo by mohlo viest' k zníženiu čistiacich účinkov.
• Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Ostrekovacie ramená treba pravidelne čistiť. Vápnik a nečistoty zo špinavej vody môžu zablokovať dýzy a ložiská ostrekovacích ramien.

• Kontrolujte výstupné dýzy ostrekovacích ramien, či nie sú upchaté zvyškami jedál.
• Ostrekovacie ramená v prípade potreby odskrutkujte a vyberte (obr. 11). Umyte ich pod tečúcou vodou a vrátte naspät.
• Na odmontovanie horného ostrekovacieho ramena pridržte maticu, otočte rameno v smere hodinových ručičiek a vyberte ho.
• Na odmontovanie dolného ostrekovacieho ramena vyberte rameno smerom nahor.
• Ramená umyte v teplej mydlovej vode. Na vyčistenie dýz použite jemnú kefu.
• Po vyčistení namontujte ostrekovacie ramená naspät.

Jednou z najčastejších porúch nedostatočného čistenia sú zanesené ostrekovacie ramená so zvyškami jedál. Tieto zvyšky jedál sa do ostrekovacích ramien dostávajú cez nesprávne zaistený filter. Po očistení filtračného systému sa ubezpečte, že filter je zaistený!

Správne zaistený filter N

Iter Nesprávne zaistený filter

Čistenie ovládacieho panelu a povrchu prístroja

• Na čistenie používajte len navlhčenú mäkkú handričku.
• Nepoužívajte hrubé a ostré predmety (napr. drôtenky) ani agresívne čistiace prípravky.
• Chráňte zámok dverí prístroja pred vniknutím vody.
• Na čistenie ovládacieho panelu nikdy nepoužívajte čistiace prípravky v spreji. Mohli by poškodit zámok dverí a elektrických častí prístroja.
• Niektoré papierové obrúsky môžu poškriabať antikorové časti ovládacieho panelu.

Čistenie dverí prístroja

• Na čistenie okrajov po obvode dverí použite iba vlhkú mäkkú handričku.
• Nepoužívajte žiadne čistiace prípravky v spreji, mohli by poškodit zámok dverí a elektrických častí prístroja.

Ochrana pred zamrznutím

Ak umývačku nebudete používať dlhší čas, alebo ju umiestnite na miesto s nižšou teplotou, treba dodržať nasledovné:

1. Umývačku odpojte od elektrickej siete.
2. Uzavrite prívod vody a prívodnú hadicu odpojte od prívodu vody.
3. Prívodnú hadiu odmontujte a vylejte vodu z hadice aj z umývačky. Na zachytenie vody môžete použit' plytkú nádobu, napr. lavór.
4. Znova pripojte prívodnú hadicu k umývačke.
5. Vyberte filtračný systém z dna umývačky a zvyšnú vodu z odtoku vysušte (napr. špongiou).

Poznámka:

- Ak umývačku nemožno spustit kvôli ľadu, obrátte sa na servisné stredisko.

• Po každom použití (čistiacom cykle) uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach.
• Pred čistením a údržbou odpojte prívodný kábel zo zásuvky elektrického napätia.
• Na čistenie nepoužívajte žiadne hrubé (napr. drôtenku, špongiu na riad) ani ostré predmety, ani agresívne čistiace prípravky, mohli by poškriabať povrch prístroja.
• Na čistenie používaite handričku navlhčenú vo vode so saponátom.
• Ak nebudete umývačku používať dlhší čas, spustte čistiaci program bez vloženého riadu. Po dokončení programu odpojte prívodný kábel zo zásuvky elektrického napätia, uzavrite prívod vody a dvierka umývačky nechajte pootvorené, aby sa vnútri nehromadila vlhkost a zápach. Pootvorené dvierka predlížia životnosť tesnenia.
  • Pri premiestňovaní udržujte prístroj v zvislej polohe. Ak to nie je možné, položte prístroj a prepravujte na zadnej stene.
• Jedným zo zdrojov zápachu sú nečistoty usadené okolo tesnenia. Pravidelným čistením vlhkou handričkou zabránite tomuto zápachu.

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou prístroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nebudete dodržiavať, následkom môže byť smrt alebo úraz elektrickým prúdom.

Vstavané umývačky, ktoré sa dodatočne inštalovali ako samostatne vol'ne stojace, musia byt zaistené pred prevrátením. Musia byt napríklad priskrutkované k stene alebo umiestnené pod pracovnú dosku, ktorá je priskrutkovaná k susedným skrinkám.

Pre bezpečné používanie musí umývačku zapojiť kvalifikovaný odborník. Údaje pre prítok a odtok vody aj parametre elektrickej siete musia zodpovedať údajom uvedeným v technických parametroch alebo v montážnych pokynoch.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupuiúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Montážna poloha umývačky by mala byť blízko zásuvky elektrického napätia, prívodu vody a odpadu.
• Na jednej strane spodnej skrinky by mal byt priestor na pripojenie prívodnej a vypúštacej hadice a pre zástrčku elektrickej energie.

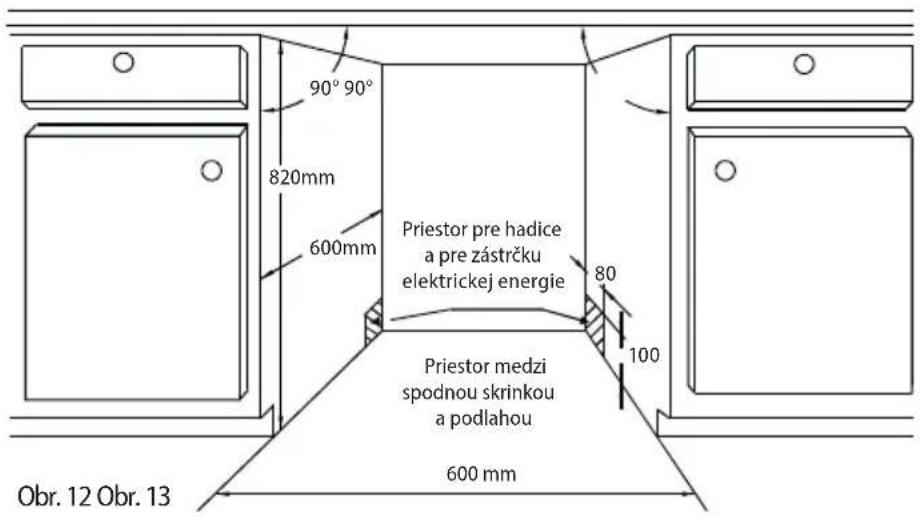

• Rozmerv pre montáž prístroja sú uvedené na obr. 12.

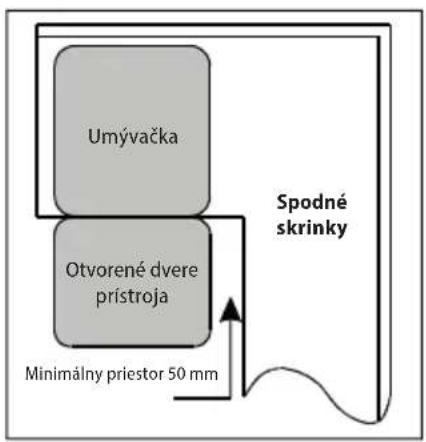

• Ak sa umývačka inštaluje v rohu spodných skriniek, nechajte okolo otvorených dverí umývačky priestor minimálne 50 mm (obr. 13).

Rozmery a upevnenie krycej dosky na dvierka umývačky

• Na obr. 14 sú uvedené rozmery a umiestnenie otvorov na krycej doske dverí umývačky. Rozmery sú uvedené v mm.
• Kryciu dosku nasadte na dvere umývačky (obr. 14a).
• Po umiestnení dosky upevnite kryciu dosku k dverám umývačky pomocou skrutiek (obr. 14b).
• Z vnútornej strany dverí umývačky odskrutkujte 4 krátke skrutky (obr. 14b).
• Do vnútornej strany dverí umývačky priskrutkujte 4 dlhé skrutky. Tým sa upevní krycia doska k dverám umývačky (obr. 14b).

Obr. 14

Obr. 14a Obr. 14b

Poznámka:

1. Na nákrese pre montáž vrchnej dosky je v hornej časti znázornené, kolko dištančných líšt a aké skrutky treba použit pri inštalácii dištančných líšt k ovládaciemu panelu umývačky.
2. Dištančné lišty sa skladajú do seba, pričom strana bez „výčnelkov“ sa priloží k spodnej hrane ovládacieho panelu umývačky.
3. Na spodnej strane dištančných líšt sú „výčnelky“, ktoré sa musia odstránit' (odrezať). Tento krok treba urobit' kvôli správnemu dol'ahnutiu vrchnej krycej dosky k dištančnej lište/lištám.
4. Po odstránení „výčnelkov“ sa dištančné lišty priskrutkujú skrutkami k spodnej hrane ovládacieho panelu umývačky.
5. V hornej časti nákresu pre montáž vrchnej dosky je znázornené, aké skrutky treba použit's ohľadom na počet použitých dištančných líšt.
6. Po priskrutkovani dištančných líšt k spodnej hrane ovládacieho panelu umývačky musí byť hlavička skrutky zarovno so spodnou stranou dištančnej lišty (nesmie vykúkat).

Nastavenie nosnosti pružiny dverí

• Nosnosť pružiny je nastavená len pre dvere umývačky. Pri upevnení krycej dosky sa zmení hmotnosť dverí umývačky.
• Nosnost pružiny dverí možno zmenit pomocou skrutiek naspodku na prednej strane umývačky (obr. 15).
• Nastavenie nosnosti pružiny je správne, ak dvere zostávajú v otvorenej polohe a nepadajú.

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte z prístroja všetok obal a marketingové materiály.
2. K dverám umývačky pripevnite kryciu dosku. Na pripevnenie použite upevňovacie skrutky a držiaky.
3. Nosnost' pružiny dverí (lavú a pravú) možno zmenit pomocou skrutiek naspodku na prednej strane umývačky (obr. 15). V smere hodinových ručičiek sa nosnost' pružiny zvýši. Proti smeru hodinových ručičiek sa nosnost' pružiny zníži.
4. Prívodnú hadicu pripojte k prívodu studenej vody podl'a obr. 17.
5. Vypúšťaciu (odtokovú) hadicu pripojte podľa obr. 18.
6. Kondenzačný pás prilepte pod pracovní (kuchynskú) dosku (krok 3). Dbajte, aby kondenzačný pás bol nalepený zároveň s okrajom pracovnej (kuchynskej) dosky.
7. Umývačku umiestnite do pripraveného priestoru.
8. Pomocou nožičiek v prednej a zadnej časti umývačky vyrovnajte umývačku do vodorovnej polohy. Zadné nožičky možno nastaviť na stred umývačky otáčaním skrutky naspodku na prednej strane umývačky (krok 5A). Pri nastavení predných nožičiek umývačky otáčajte skrutkami, ktoré sú umiestnené pri predných nožičkách naspodku na prednej strane umývačky (krok 5B). Správnosť vyrovnanie skontrolujte vodováhou (obr. 16).
9. Zástrčku zapojte do zásuvky.
10. Po umiestnení a vyrovnání umývačky musí byť umývačka zaistená. Zaistenie umývačky možno urobit dvomi spôsobmi:

A – Uchytenie do bežnej kuchynskej (pracovnej) dosky:

Inštalačný háčik umiestnite do pripraveného otvoru na vrchnej strane umývačky. Inštalačný háčik priskrutkujte ku kuchynskej (pracovnej) doske (krok 6).

B – Uchytenie do mramorovej alebo žulovej pracovnej dosky:

Vyrovnanie umývačky do vodorovnej polohy

1. Umývačku umiestnite do pripraveného priestoru.
2. Vodováhu umiestnite na úplne otvorené dvere umývačky a do vnútorného priestoru umývačky (obr. 16).
   Skontrolujte, či je umývačka vo vodorovnej polohe.
3. Pomocou nastavitelných nožičiek vyrovnajte umývačku, aby bola vo vodorovnej polohe.

Poznámka:

Maximálna nastavitelná výška nožičiek je 70 mm.

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Odporúčame použit samostatný zásuvkový obvod s ističom 10A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit' požiar z prehriatia.
• Zástrčka prívodného kábla prístroja musí byť volne prístupná aj po inštalácii.
• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnost' prístroja môže byt' garantovaná iba vtedy, ak je ochranná svorka prístroja spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nemá zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.

Pripojenie prívodu vody

• Pred pripojením prívodnej hadice k prívodu vody sa ubezpečte, že tlak vody je v rozmedzí 0,04 – 1,00 MPa. Pri vyššom tlaku vody treba namontovať redukčný tlakový ventil.
• Prívodnú hadicu pripojte k vodovodnému kohútiku so závitom 3/4" (obr. 17). Dbajte nato, aby prívodná hadica nebola zalomená, stlačená ani prepletená.
• Pri výmene prístroja treba pri pripojení na zdroj vody vždy použit novú prívodnú hadicu, pôvodná prívodná hadica nesmiete znovu použit.
• Ak je vodovodné potrubie nové alebo sa dlhší čas nepoužilo, pred pripojením prívodnej hadice vypustte dostatočné množstvo vody, aby sa vodovodné rúrky prepláchli a prípadné usadeniny sa vyplavili a nedostali sa do umývačky riadu.
• Ak tieto bezpečnostné pokyny nebudú dodržané, môže dôjst k zablokovaniu a poškodeniu prístroja.

Vypúšťaciu (odtokovú) hadicu pripojte k odpadovému potrubiu s minimálnym priemerom 40 mm (obr. 18). Ubezpečte sa, že vypúšťacia (odtoková) hadica nie je nikde ohnutá ani stlačená, aby sa nezhoršil alebo nezastavil odtok vody. Výška odpadového potrubia musí byť menšia ako 1000 mm (obr. 18) a vypúšťacia (odtoková) hadica nesmie byť ponorená do vody. Vypúšťaciu (odtokovú) hadicu zaistite proti vytiahnutiu z odpadového potrubia.

Obr. 18

Predlženie vypúštacej (odtokovej) hadice

Vzdialenost' medzi pripojením vypúšťacej (odtokovej) hadice k odpadovému potrubiu a spodnej častí prístroja by nemala byť väčsia ako 1000 mm. Ak potrebujete predlížit vypúšťaciu (odtokovú) hadicu, ubezpečte sa, že použijete rovnakú vypúšťaciu (odtokovú) hadicu. Celková dlžka odtokovej hadice nesmie byť viac než 4 m, inak sa zníži čistiaci efekt prístroja.

Demontáž

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uzavrite prívod vody.
3. Uvolnite hadice na odtok a prítok vody.
4. Uvolnite upevňovacie skrutky.
5. Ak je k umývačke pripevnený doskový podstavec, demontujte ho.
6. Vytiahnite umývačku a pritom opatrne vytiahnite hadice na odtok a prítok vody a prívodný kábel.

Odpojenie prívodu vody

1. Vypnite prívod vody (kohútik).

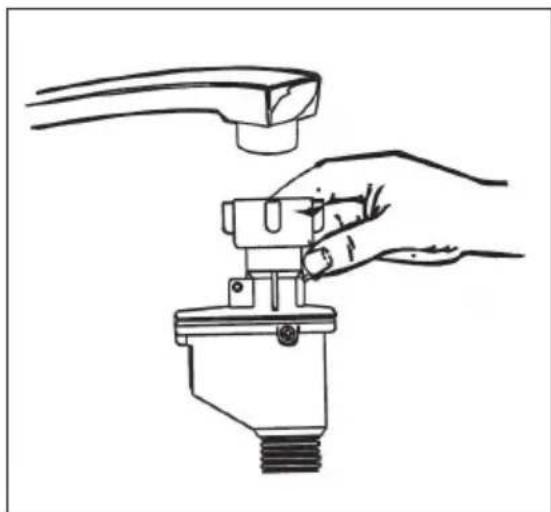

2. Stlačením tlačidla uvolníte tlak vody v prívodnej hadici. Pri zníženom tlaku nedôjde k nechcenému vystreknutiu vody z hadice.
3. Odskrutkujte prívodnú hadicu od kohútika.

Vypustenie prebytočnej vody z hadíc

Ak je vypúšťacia (odtoková) hadica napojená na odpadové potrubie v maximálne povolenej výške, prebytočnú vodu nemožno vypustiť úplne. Vypúšťaciu (odtokovú) hadicu treba odpojit’ od odpadového potrubia a položiť ju čo najnižšie. Pri vypustení prebytočnej vody z umývačky umiestnite vedľa odpojenej vypúšťacej (odtokovej) hadice napr. lavór, do ktorého prebytočná voda z hadíc vytečie.

RIEŠENIE PROBLÉMOV

Väčšinu drobných porúch, ktoré sa pri používaní umývačky vyskytnú, dokážete odstránit sami bez toho, aby ste museli volat servisnú službu. Nasledujúci prehlad vám pomôže nájst príčiny problémov.

Popis poruchy Možná	príčina Riešenie
Spotrebič nefunguje	Istič má poruchu	V rozvádzači skontrolujte istič, či je v prevádzky schopnom stave. Odpojte všetky ostatné spotrebiče, ktoré sú pripojené na rovnaký okruh.
	Zástrčka nie je pripojená do zásuvky	Skontrolujte, či je prístroj zapnutý a dvere prístroja zavreté.Skontrolujte zapojenie zástrčky do zásuvky.
	Nízky tlak vody	Skontrolujte, či je otvorený prívod vody a či prívodná hadica je pevne pripojená ku kohútiku prívodu vody, či hadica nie je ohnutá.
	Dvere prístroja nie sú správne zavreté	Ubezpečte sa, že dvere prístroja pevne doliehajú.
Z prístroja sa neodčerpáva voda	Zlomená odtoková hadica Skontrolujte odtokovú hadicu.
	Upchatý filter	Skontrolujte hrubý filter (pozri kapitolu „čistenie filtra“)
	Upchatý odpad	Skontrolujte odpad, či nie je upchatý. V prípade upchatého odpadu ho vyčistite.Než sa obrátite na kvalifikovaného odborníka, odpojte vypúštaciu (odtokovú) hadicu od odpadu a overte, či z nej odteká voda. Na zachytenie vody z vypúštacej (odtokovej) hadice použite napr. vedro alebo inú väčšiu nádobu.
Mydlová voda v čistiacom priestore prístroja	Nevhodný čistiaci prípravok, rozliate leštidlo	Používajte iba čistiace prípravky, ktoré sú určené pre umývačky riadu. Ak sa v čistiacom priestore objaví mydlová pena, prístroj nechajte otvorený, aby pena mohla vyprchat. Do čistiaceho priestoru prilejte 4,5 litra studenej vody, prístroj zavrite a potom odčerpajte vodu. V prípade potreby tento postup zopakujte. Rozliate leštidlo vždy čo najskôr utrite.
	Rozliate leštidlo Rozliate leštidlo	vždy čo najskôr utrite.
Škvrny v čistiacom priestore	Použili ste farebný čistiaci prípravok	Nepoužívajte čistiace prípravky obsahujúce farbivá.
Biely film na vnútornom povrchu umývačky.	Usadené minerály z tvrdej vody	Použite vlhkú špongiu a čistiaci prípravok a navlečte si gumené rukavice. Nikdy nepoužívajte iné čistiace prípravky než ktoré sú určené pre umývačky riadu.
Škvrny na príbore	Použitý príbor nie je odolný voči korózii
	Prístroj nebol spustený potom, čo sa pridala sol do umývačky. Kúsky soli sa dostali do čistíaceho cyklu	Po pridaní solivždyspustte rýchly čistiaci program bez vloženého riadu.
	Uvolnený kryt zásobníka zmäkčovadla	Skontrolujte kryt zásobníka zmäkčovadla a ubezpečte sa, že je správne dotiahnutý.
Klepotajúci zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Spodné alebo horné ostrekovacie rameno je blokované riadom alebo zvyškami jedla	Prerušte program, skontrolujte umiestnenie riadu alebo riad premiestnite, príp. vyčistite rameno od zvyškov jedla.
Rachotivý zvuk v čistiacom priestore prístroja počas spusteného čistíaceho programu	Riad sa počas spusteného programu pohybuje volne v čistiacom priestore prístroja	Prerušte program a riad umiestnite tak, aby nedošlo k samovolnému uvolneniu počas čistíaceho programu.
Klepotavý zvuk vo vodovodnom potrubí	Môže byť spôsobený prierezom potrubia	Na fungovanie umývačky nemá tento zvuk žiadny vplyv. V prípade pochybností sa obráťte na kvalifikovaného odborníka.
Kryt zásobníka čistíaceho prípravku nejde zatvorit'	Zásobník je preplnený.	Odoberte prebytočné množstvo čistíaceho prípravku.
	Mechanizmus blokujú prilepené zvyšky čistíaceho prípravku.	Očistite zatvárací mechanizmus zásobníka čistíaceho prípravku.
Riad je špinavý	Riad nebol správne umiestnený	Pozri kapitolu „Uloženie riadu“.
	Zvolený čistiaci program nebol dostatočne silný	Zvolte intenzívnejší čistiaci program.
	Nedostatočné množstvo čistíaceho prípravku	Použite väčšie množstvo čistíaceho prípravku.
	Rameno je blokované riadom alebo zvyškami jedla	Skontrolujte umiestnenie riadu, príp. očistite rameno od zvyškov jedla.
	Filter môže byť zanesený alebo zle nasadený. Môže dôjst’k zablokovaniu ostrekovacích ramien	Vyčistite alebo správne nasadte filter. Vyčistite ostrekovacie ramená (pozri kapitolu „Čistenie a údržba ostrekovacích ramien“).
Stopy na skle	Kombinácia mäkkej vody a príliš veľkého množstva čistíaceho prípravku	Používajte menej čistíaceho prípravku, ak máte mäkkú vodu, a na umytie skla zvolte najkratší čistiaci cyklus.
Čierne alebo sivé škvrny na riade	Hliníkový príbor sa počas čistenia dotýkal riadu	Na vyčistenie týchto škvín použite jemný brúsny prostriedok. Tento prostriedok nevkladajte do umývačky!!!
Riad je mokrý	Nesprávne uložený riad Pozri kapitolu „Uloženie riadu“.
	Málo leštidla	Zvýšte množstvo leštidla, príp. doplňte dávkovač leštidla.
	Riad sa po dokončenom čistiacom cykle vyberá príliš skoro	Nevyberajte riad hned’po skončení čistiaceho cyklu. Pootvorte dvere, aby prebytočná para mohla vyjst’ von. S vybratím riadu začnite, ked’ riad bude takmer studený na dotyk. Najprv vždy vyprázdnite spodný kôš, aby sa zabránilo kvapkaniu vody z horného koše na dolný.
	Zvolili ste nevhodný čistiaci program.	Krátky čistiaci program zníži výkon čistenie riadu a aj teplota je pri čistenie nižšia. Zvolte čistiaci program s dlhšie trvajúcim čistiacim cyklom.
	Príbor s drevenou rukovátou	Odvádzanie vody je z tohto príboru ovel’a tažšie. Tento príbor nie je vhodný na umývanie v umývačke.

HLÁSENIA PORÚCH

V prípade poruchy bude blikat kontrolka pri čistiacich programoch Rapid alebo Glass.

Indikujúca kontrolka Popis poruchy Možná pričina
Blikajúca kontrolka pri čistiacom programe Rapid	Umývačka príliš dlho napúšťa vodu	Skontrolujte prívod vody (kohútik nie je otvorený, prívod vody je obmedzený, tlak vody je príliš nízky).
Blikajúca kontrolka pri čistiacom programe Glass	Pretečenie umývačky	Priveľa pritekajúcej vody Skontrolujte tlak prívodu vody

Poznámka:

• V prípade pretečenia spotrebiča vypnite hlavný prívod vody a potom sa obrátte na servis.

- Pred opätovným spustením prístroja odstráňte z vnútorného priestoru prebytočnú vodu.

ROZMERY UMÝVAČKY

PRÍKLAD UMIESTNENIA RIADU

• Kapacita 14 súprav riadu
• Poloha horného koša: nízka poloha
• Čistiaci program: ECO
• Nastavenie dávkovania leštiaceho prípravku H4

Horný kôš Dolný kôš

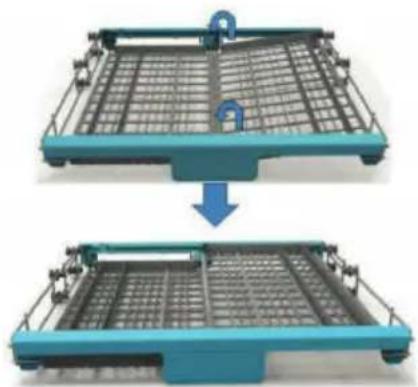

Kôš na príbor

Poloha 1 – zdvihnite l'avú stranu koša smerom nahor, obe strany košov sú zošikmené.

Poloha 3 – zdvihnite lavú stranu koša smerom nahor, obe strany košov sú zošikmené.

- L'avú stranu koša nemožno úplne vybrať. Vybrať možno iba pravú častť.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferuite recykláciu obalových materiálov a starých prístrojov.
• Škatulu od prístroja môžete dat do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento prístroj je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že výrobok nepatrí do domáceho odpadu. Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite ničeniu životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

PODZIĘKOWANIE

Názov Ulica PSČ Mesto Telefón E-mail

ELKO ValentaSlovakia, s.r.o.

Hurbanova1563/23

911 01 Trenčín [phone] [e-mail]

Polska
