PHD 6414 C - Sporák Philco - Bezplatný návod na obsluhu

Typ produktu	Voľne stojaci elektrický varič
Značka	Philco
Model	PHD 6414 C
Rozmery (V x Š x H)	85 cm x 60 cm x 60 cm
Hmotnosť	Približne 45 kg
Napájanie	220-240 V ~ 50/60 Hz
Celkový výkon	Približne 10 kW
Energetická trieda	A
Typ rúry	Elektrická rúra s ventilátorom
Objem rúry	Približne 70 L
Počet varných zón	4 (1 veľká, 2 stredné, 1 malá)
Typ varnej dosky	Keramická sklenená varná doska
Funkcie rúry	Varenie s ventilátorom, konvenčné, gril, rozmrazovanie
Spôsob čistenia	Ľahko čistiteľný smaltovaný interiér
Bezpečnostné prvky	Detská poistka, automatické vypnutie, dvierka s chladným dotykom
Typ displeja	LED digitálny displej
Typ ovládania	Otočné gombíky a dotykové ovládanie
Dostupnosť náhradných dielov	K dispozícii v autorizovaných servisných strediskách
Záruka	2 roky (štandardná)

Často kladené otázky - PHD 6414 C Philco

Ako nainštalujem varič Philco PHD 6414 C?

Uistite sa, že varič je pripojený kvalifikovaným elektrikárom na samostatný okruh 220-240 V. Umiestnite ho s dostatočným odstupom od stien a skriniek. Presné rozmery a elektrické požiadavky nájdete v inštalačnej príručke.

Ako čistiť keramickú varnú dosku?

Použite čistič na keramické varne dosky a mäkkú handričku alebo škrabku. Vyhnite sa abrazívnym hubkám. Rozliate tekutiny ihneď očistite po vychladnutí dosky, aby ste predišli pripáleniu.

Prečo sa moja rúra nezohrieva?

Skontrolujte napájanie a uistite sa, že rúra je nastavená na funkciu varenia. Ak svetlo v rúre svieti, ale neprichádza teplo, vykurovacie teleso môže byť chybné. Kontaktujte zákaznícku podporu.

Ako nastaviť časovač na mojom variči?

Stlačte tlačidlo časovača na ovládacom paneli, potom pomocou tlačidiel +/- nastavte požadovaný čas. Rúra sa automaticky vypne po jeho uplynutí.

Môžem použiť hliníkovú fóliu v rúre?

Áno, ale nezakrývajte úplne spodok rúry, pretože to môže ovplyvniť rozloženie tepla. Fóliu používajte na roštoch na zachytávanie kvapiek, ale vyhýbajte sa kontaktu s vykurovacími telesami.

Čo robí funkcia 'Detská poistka'?

Aktiváciou detskej poistky sa zakážú ovládacie prvky rúry a varnej dosky, aby sa predišlo náhodnému ovládaniu. Na aktiváciu stlačte a podržte ikonu zámku na 3 sekundy.

Ako vymeniť žiarovku v rúre?

Odpojte napájanie, odstráňte sklenený kryt a vymeňte za halogénovú žiarovku 25W/300°C. V prípade potreby použite skrutkovač. Pred použitím nasaďte kryt späť.

Prečo varná doska bliká chybovým kódom?

Chybové kódy označujú poruchy, ako je prehriatie alebo nesúlad hrnca. Význam kódov nájdete v používateľskej príručke. Skúste resetovať vypnutím napájania na 1 minútu.

Ako odstrániť odolné škvrny z interiéru rúry?

Použite neabrazívny čistič na rúry a nechajte pôsobiť 15-20 minút. Utrite vlhkou handričkou. Na pripálené nečistoty použite pyrolytické čistenie, ak je k dispozícii.

Aké náhradné diely sú k dispozícii pre tento varič?

Bežné náhradné diely zahŕňajú vykurovacie telesá, tesnenia dvierok rúry, gombíky a keramické varne dosky.

NÁVOD NA OBSLUHU PHD 6414 C Philco

Dna používaného nádobí

Đakujeme, že ste si kúpili výrobok značky PHILCO. Aby váš spotrebič slúžil čo najlepšie, prečítajte si všetky pokyny v tomto návode.

OBSAH

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA ...... 2

ČAST 2: POPIS OVLÁDACIEHO PANELU....5

ČAST 3: OVLÁDANIE SPOTREBIČA 6

• Pred prvým použitím......6
• Dotykové ovládanie....6
- Zapnutie a vypnutie spotrebiča....6
- Zapnutie a vypnutie platne....6
• Detekcia riadu....6
- Ukazovatel'zvyškového tepla....6
- Funkcia Booster ....7
- Funkcia časovača ....7
• Zámka ovládacieho panelu....8
- Princíp indukcie....8
• Vhodný riad....8
- Úspora energie 9

ČASŤ 4: ČISTENIE A ÚDRŽBA....10

ČAST 5: INSTALÁCIA SPOTREBIČA....11

• Bezpečnostné opatrenia....11
  • Výber miesta inštalácie....11
• Umiestnenie varnej dosky do pracovnej dosky....12
  • Elektrické zapojenie....13

ČAST 6: RIEŠENIE PROBLÉMOV....14

ČAST 7: TECHNICKÉ SPECIFIKÁCIE 15

ČASŤ 1: DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

Odporúčania:

Pred inštaláciou a ovládaním tohto spotrebiča si pozorne prečítajte tieto inštrukcie. Nižšie si zapíšte sériové číslo, ktoré nájdete na typovom štítku spotrebiča. Je nevyhnutné, aby ste si tento návod na použitie uschovali, aby ste ho mohli používať i v budúcnosti. Ak chcete spotrebič predať, dať d’alšiemu majitel’ovi, alebo ked’ sa budete st’ahovať, vždy sa presvedčte, že je k spotrebiču priložený tento návod na použitie, aby sa aj nový vlastník mohol oboznámit’ s používaním spotrebiča a príslušným varovaním.

SÉRIOVÉ ČÍSLO:

Základné bezpečnostné pokyny

• Spotrebič vybalte z obalu. Uistite sa, že ste pred prvým použitím odstránili všetky reklamné a propagačné štítky.
• Po vybalení skontrolujte, či spotrebič, príp. prívodný kábel nie je poškodený. Neinštalujte poškodený spotrebič alebo spotrebič s poškodeným prívodným káblom. Kontaktujte autorizované servisné stredisko.
• Odporúčame uchovať obalový materiál minimálne počas záručnej lehoty.
• Spotrebič je určený na použitie v domácnosti.
• Tento spotrebič používajte iba na ohrev alebo prípravu jedál; nepoužívajte ho na iné účely, než na aké je určený (napr. vykurovanie miestností).
• Výrobca, dovozca nenesú zodpovednosť za škody spôsobené nevhodným, nesprávnym alebo nedbalým používaním.
• Nepoužívajte spotrebič na krájanie alebo sekanie potravín (napr. chleba). Sklenený povrch spotrebiča sa nesmie používať ako pracovná plocha.
• Nepoužívajte riad, ktorý by mohol povrch spotrebiča poškrabať alebo poškodit.
• Pripájajte spotrebič iba na riadne uzemnený obvod, ktorý zodpovedá platným predpisom elektrickej bezpečnosti. Ak si nie ste istí, či používaný elektrický obvod je riadne uzemnený, kontaktujte kvalifikovaného elektrikára.
• Nevystavujte prívodný kábel nadmernému tlaku pri inštalácii ani extrémnym teplotám nevhodným umiestnením spotrebiča.
• V žiadnom prípade nevymieňajte prívodný kábel sami. Akúkolvek údržbu musí vykonať kvalifikovaný elektrikár s odpojeným prívodným káblom.
• Nepoužívajte adapté, rozvodky alebo predlžovacie káble.
• Zabudované spotrebiče sa môžu používať, iba ak boli inštalované do vhodnej jednotky, ktorá zodpovedá príslušným štandardom.
• Ak zaznamenáte praskavý zvuk vychádzajúci zo spotrebiča, vypnite ho a odpojte od sietovej zásuvky, aby ste zabránili možnému úrazu elektrickým prúdom.
• Odporúčame inštalovať detektor dymu a v blízkosti spotrebiča umiestnite hasiace rúška alebo hasiace prístroje.
• Spotrebič sa môže počas používania zahrievať; zabráňte malým detom, aby sa približovali k spotrebiču.
• Tento spotrebič nesmú používať osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami (vrátane detí), alebo osoby s nedostatkom skúseností a znalostí bez zodpovedajúceho dozoru alebo pokynov na použitie prístroja poskytnutých osobou zodpovednou za ich bezpečnosť.
• Deti by mali byť vždy pod dozorom, aby sa so zariadením nehrali.

SK - 2

Bezpečnostné pokyny na používanie

• Do blízkosti varných plôch nekladte žiadne kovové predmety ani žiadne horlavé materiály, ako sú nože, vidličky, lyžice, utierky alebo pokrievky a pod., kedže sa môžu zahrievať alebo vznietit.
• Na zapnuté varné plochy neklad'te prázdny riad alebo ich nepoužívajte bez riadu.
• Používajte iba riad určený pre tento typ spotrebiča.
• Nenechávajte zapnutý spotrebič bez dozoru, obzvlášť pri príprave na tuku alebo oleji. Mohlo by dôjst k rýchlemu vznieteniu, ak by došlo k spáleniu.
• Dbajte na zvýšenú opatrnost, ak v blízkosti zapnutého spotrebiča budete používať iný zapnutý spotrebič (napr. žehličku), a uistite sa, že sa prívodný kábel nedotýka ani nie je v blízkosti varných plôch.
• Na horúce platne neklad'te riad s mokrým dnom. Hrozí poškodenie riadu aj povrchovej úpravy dosky.
• Ak sa z riadu vyleje tekutina a príde do kontaktu s horúcou platňou, môže vzniknút stlačená para. Riziko vzniku popálenín, poškodenia dosky. Opatrne utrite tekutinu z dosky suchou látkovou utierkou.
• Uistite sa, že je spotrebič riadne vypnutý, ak ho nebudete používať.
• Používajte iba riad vhodný a určený pre tento typ spotrebiča. Takýto riad pre indukčné spotrebiče by mal byť riadne označený od výrobcu.
• Nepoužívajte horľavé látky (alkohol, benzín) blízko spotrebiča, ak ho používate.
• Ak je spotrebič zapnutý, môžete zaznamenať tichý zvuk. Ide o normálny jav.
• Ak sa spotrebič nepoužíva podľa tu uvedených inštrukcií, hrozí riziko vzniku popálenín.

DÔLEŽITÉ

Medzi pracovnou doskou a prednou častou dielu umiestneného pod ňou, ponechajte vetrací otvor s velkostou aspoň 5 mm.

Čistenie a servis

• Pred čistením sa uistite, že je spotrebič vypnutý a celkom chladný.
- Nepoužívajte parné varné čističe na čistenie.
- Nepoužívajte hrubé alebo agresívne čistiace prostriedky, kedže by mohli povrch spotrebiča poškrabat.
- Na čistenie používajte iba špeciálne prostriedky určené pre sklokeramické dosky.
- Udržujte spotrebič v čistote, aby ste predlížili jeho životnosť.
- V prípade potreby servisného zásahu alebo opravy spotrebiča, ktoré zahrňajú odobratie krytov, sa obráťte na autorizované servisné stredisko alebo inú kvalifi kovanú osobu.
• V žiadnom prípade sa nepokúšajte opravovať spotrebič sami.
- Výrobca, dovozca ani distribútor nenesie zodpovednosť za poškodenie, škodu z dôvodu nesprávnej inštalácie alebo zapojenia.

Vyvarujte sa:

Hrubého dna používaného riadu

Hrubé dno riadu môže varnú dosku poškrabať. Nezapínajte dosku s prázdnym riadom. Mohlo by dôjst k poškodeniu.

Horúci riad

Nikdy neodstavujte horúce panvice a hrnce na ovládací panel alebo na rám varnej dosky.

Sol', cukor a piesok

Sol', cukor a piesok môžu varnú dosku poškriabať. Nepoužívajte varnú dosku ako pracovní alebo odstavnú plochu.

Tvrdé a špicaté predmety

Tvrdé alebo špicaté predmety môžu poškodit' varnú dosku.

Vykypené potraviny

Cukor a podobné potraviny môžu varnú dosku poškodit.

Plast a fólia

Hliníková fólia a plastové nádoby sa na horúcich platniach tavia.

Čistiace prostriedky, ktoré nie sú určené pre sklokeramické dosky, môžu zanechat na povrchu dosky neodstránitelné škvrny.

ČASŤ 2: POPIS OVLÁDACIEHO PANELU

Z dôvodu neustáleho vývoja sa môže tu uvedený obrázok lišit od skutočného modelu.

Displej Význam Funkcia
0 Nula Platňa je aktivovaná.
1...9 Úroveň výkonu Výber úrovne výkonu.
U Detekcia panvice Žiadna panvička alebo neadekvátna panvica.
E Chybové h úšenie Elektronická chyba
H Zvyškové teplo Platňa je aj po vypnutí stále horúca.
P Funkcia Booster Funkcia Booster je aktivovaná.
L Zámka Ovládací panel je zamknutý.

ČASŤ 3: OVLÁDANIE SPOTREBIČA

Pred prvým použitím

Pred prvým použitím utrite dosku vlhkou čistou utierkou a utrite suchou utierkou dosucha. Nepoužívajte žiadny čistiaci prostriedok, hrozí vytvorenie jemného modravého povrchu na doske, ktoré je veľmi tľažké odstrániť.

Dotykové ovládanie

Varná doska je vybavená elektronickým ovládaním s dotykovými tlačidlami. Po dotyku tlačidla sa aktivuje príslušná funkcia. To je sprevádzané svetelnou kontrolkou, písmenom alebo číslom na displeji a zaznie zvukový signál.

Zapnutie a vypnutie spotrebiča

Na ukončenie prípravy a vypnutie platne použite tlačidlo „-“. Na displeji sa zobrazí „0“ alebo „H“.

Ak nestlačíte do 20 sekúnd žiadne tlačidlo, platne sa vrátia do pohotovostného režimu.

Detekcia riadu

Funkcia detekcie riadu slúži na bezpečnú prevádzku varnej dosky. Indukčná doska nebude fungovať, ak:

• na platni nie je žiadny riad alebo riad nie je vhodný na použitie na indukčnej doske. V takom prípade nebude možné nastavit výkon a na displeji sa zobrazí „U“. Tento symbol zmizne, hned’ ako na platňu vložíte správny riad.
• odoberte riad z platne, prevádzka sa ukončí. Na displeji sa zobrazí „U“. Symbol zmizne, hned’ ako riad znovu vložíte na platňu. Príprava bude pokračovať na nastavený výkon.

Po dokončení prípravy vypnite platňu. Nedovolte funkcii detekcie riadu sa zbytočne aktivovať.

Spotrebič je vybavený funkciou zvyškového tepla. Ak teplota platne je viac ako 50 °C po jej vypnutí, na displeji sa zobrazí písmeno „H“, ktoré označuje nebezpečenstvo teplej platne. Vyčkajte, až ukazovatel' (písmeno H) zhasne. Inak hrozí riziko popálenia alebo vzniku požiaru.

Funkcia Booster

Táto funkcia skracuje čas prípravy nastavením maximálneho výkonu na 5 minút. Po uplynutí tohto času sa úroveň platne nastaví na 9. Táto funkcia je vhodná na zrýchlenie ohrevu velkého množstva tekutín alebo omáčok.

Varná doska je vybavená maximálnym výkonom. Ak je funkcia booster aktivovaná a aby sa neprekročil maximálny výkon, elektronický systém nariadi znížit automaticky výkon inej zapnutej platne. Na displeji sa rozbliká „9“ za niekolko sekúnd a potom sa zobrazí maximálny povolený výkon od „6“ do „8“.

Príklad: Ak jedna platňa používa funkciu booster, potom na inej aktivovanej sa nastavený výkon „9“ zmení na „7“.

Funkcia časovača

Časovač umožňuje nastaviť čas, za ktorý sa platňa automaticky vypne, a to v rozmedzí od 1 do 99 minút.

Nastavenie a úprava času prípravy

Vyberte platňu a nastavte výkon dosky. Na nastavenie časovača stlačte súčasne tlačidlá „+“ a „-“. Na displeji časovača sa zobrazí „00“. Teraz pomocou tlačidiel „+“ a „-“ nastavte čas časovača od „01 – 99“. Po niekolých sekundách prestane svetelná kontrolka blikať. Čas časovača je potvrdený a spustí sa odpočítavanie a ohrev v nastavený čas, kým sa na displeji nezobrazí „00“.

Zastavenie času prípravy

Na vypnutie časovača, ktorý ešte neskončil, stlačte súčasne tlačidlá „+“ a „−“. Na displeji sa zobrazí zostávajúci čas. Stlačte opakovane „−“, kým sa na displeji časovača nezobrazí „00“.

Ak je aktivovaných niekolko časovačov, opakujte vyššie uvedený proces pre všetky časovače.

Automatické zastavenie na konci času prípravy

Hned'ako je časovač na konci, na displeji sa zobrazí „00“ a zaznie zvukový signál. Čas prípravy sa tiež vypne. Na zrušenie signálu stlačte l'ubovoľné tlačidlo.

Minútka

Zapnite varnú dosku tlačidlom 0/l. Na displeji sa zobrazí „0“ alebo „H“. Stlačte súčasne tlačidlá „+“ a „-“. Na displeji časovača sa zobrazí „00“. Tlačidlami „+“ alebo „-“ nastavte čas.

Po niekolkých sekundách prestane svetelná kontrolka blikat. Odpočítavanie sa spustí. Hned' ako je minútka na konci, na displeji sa zobrazí „00“ a zaznie zvukový signál. Na zrušenie signálu stlačte l'ubovoľné tlačidlo.

Spotrebič je vybavený funkciou zámky ovládacieho panelu, ktorá zabráni náhodnej, príp. nežiaducej zmene nastavenia ovládacieho panelu platní aj časovača.

Na aktiváciu zámky zapnite spotrebič tlačidlom 0/I. Na displeji sa zobrazí „0“ alebo „H“. Stlačte súčasne tlačidlo „—“ a tlačidlo pravej prednej platne. Na displejoch sa zobrazí symbol „L“.

Indukčná cievka je umiestnená pod každou platňou. Po zapnutí vytvára variabilné elektromagnetické pole, ktoré produkuje indukčný prúd vo feromagnetickej spodnej časti hrnca. Výsledkom je zahriatie dna hrnca umiestneného na platni. Pre správnu prevádzku je potrebné, aby riad bol feromagnetický (môžete si to overit pomocou malého magnetu), najlepší je liatinový, ocelový, smaltový, antikorový s feromagnetickým dnom.

Naopak nevhodný je riad z medi, čistej nehrdzavejúcej ocele, hliníka, skla, dreva, keramiky, kameniny a pod.

Platňa indukčnej dosky sa automaticky prispôsobí veľkosti riadu. Ale s príliš malým priemerom riadu nebude toto fungovať. Priemer riadu je závislý od priemeru platne. Ak platňa nedeteguje riad, na displeji sa zobrazí U.

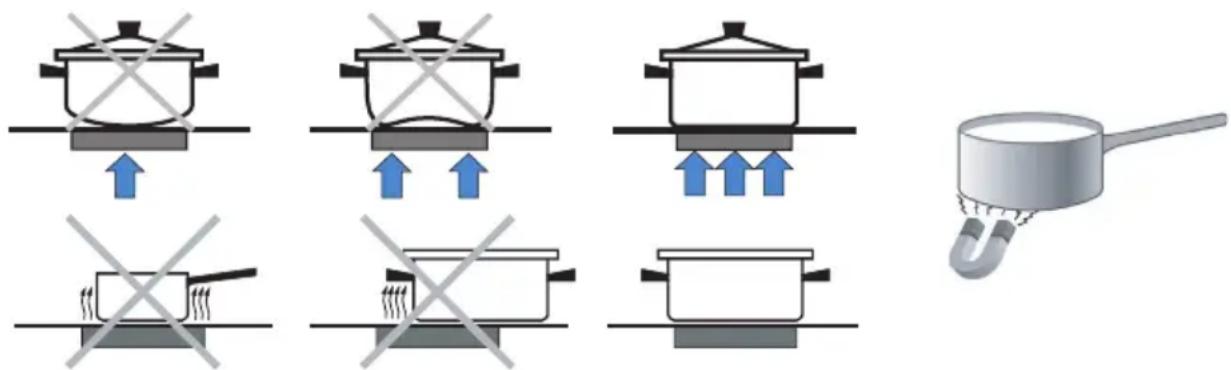

Vhodný riad

Nepoužívajte riad s hrubým dnom, keďže by dno mohlo poškrabať sklokeramický povrch. Dná správneho riadu by mali byť silné a ploché. Pred použitím a položením na varnú dosku sa uistite, že je dno riadu čisté a suché.

Položte riad na platňu pred jej zapnutím.

Vždy používajte pokrievky na riad. Dná by nemali byť menšie alebo väčšie než je priemer platne. Mali by byť aspoň rovnako veľké, ako je platňa – pozrite obrázky nižšie, aby sa zabránilo plytvaniu energiou.

• Položte riad na platňu pred jej zapnutím. Ak zapnete platňu pred položením riadu, potom sa platňa nezapne a displeji zobrazí.
• Na skrátenie času prípravy použite pokrievku.
• Hned'ako sa tekutina začne variť, znížte teplotu.
• Znížte množstvo vody alebo tuku na minimum na skrátenie času prípravy.
• Vyberte príslušnú teplotu pre danú prípravu potravín.

POZNÁMKA:Pre indukčné varné dosky je vhodný kvalitný kovový riad. Aby ste zistili, či je riad vhodný na indukciu,použite magnet. Ak je magnet priťahovaný, je riad vhodný na indukciu. Ak je však odpudzovaný, takýtoriad nepoužívajte.

Príklady nastavenia výkonu

(iba odporúčanie)

1 – 2	RozpustenieOhrev	Omáčky, maslo, čokoláda, želatína
2 – 3	Mierny ohrevRozmrazovanie	Ryža, puding, cukrový sirup, sušená zelenina, ryby,zmrazené výrobky
3 – 4 Varenie v pare Zelenina, ryby, mäso
4 – 5 Voda Na zemiaky, polievky, cestoviny, čerstvú zeleninu
6 – 7 Stredný ohrev Mäso, vajcia, údeniny, guláš, rolády, vnútornosti
7 – 8 Varenie Zemiaky, smaženie
9 Smaženie, opekanie, varenie vody Steaky, omelety, smažené pokrmy, voda
Booster Smaženie, opekanie, varenie vody Steaky, omelety, smažené pokrmy, voda

ČASŤ 4: ČISTENIE A ÚDRŽBA

Pred čistením sa uistite, či je spotrebič vypnutý, prívodný kábel je odpojený od sietovej zásuvky, príp. je vypnutý istič, v ktorom je spotrebič zapojený.

Varnú dosku čistite po každom jej použití. Tým zabránite pripalovaniu zvyškov potravín.

Na čistenie používajte iba špeciálne čistiace prostriedky pre sklokeramické varné dosky, ktoré sa môžu použit, aj keď je doska ešte vlažná. Opláchnite a utrite dosucha čistou látkovou alebo papierovou utierkou.

Môžete použiť aj špeciálnu škrabku na odstránenie pripálených potravín. Lepkavé potraviny, napr. cukor, sa musia odstrániť okamžite po ich rozliatí, skôr ako povrch vychladne.

Škrabka je vybavená žiletkou, ktorá je veľmi ostrá. Zaobchádzajte so škrabkou opatrne. Uchovávajte mimo dosahu detí.

Na odstránenie pripálených potravín navlhčite mäkkú hubku a odstráňte pripálené potraviny pomocou navlhčenej mäkkej hubky.

Nepoužívajte brúsne hubky ani drôtenky, žieravé čistiace prostriedky, čistiace prostriedky v spreji ani žiadne ostré predmety na čistenie povrchu varnej dosky.

Nepoužívajte parný čistič na čistenie potravín.

Pravidelnou údržbou predlížite životnosť vašej varnej dosky.

ČASŤ 5: INŠTALÁCIA SPOTREBIČA

Bezpečnostné opatrenia

• Spotrebič MUSÍ byť inštalovaný správnym spôsobom z technického hľadiska a v zhode s týmto návodom na montáž a podľa platných právnych predpisov v mieste inštalácie. Za možné poškodenia spôsobené neadekvátnou inštaláciou je zodpovedná inštalujúca osoba.
• Zapojiť spotrebič smie iba autorizovaný technik, ktorý sa musí riadiť ustanoveniami spoločnosti dodávajúcej elektrickú energiu v mieste inštalácie.
• Z hl'adiska ochrany ide o spotrebič typu I a smie sa uviesť do prevádzky iba v prípade, že bol pri zapojení riadne uzemnený.
• V prípade, že tento spotrebič nebude správne pripojený na svorku uzemnenia alebo bude uvedený do prevádzky bez odbornej inštalácie, môže pri jeho použití dôjst k tǎzkým zraneniam. Výrobca nie je zodpovedný za nesprávne použitie a možné škody spôsobené nesprávnou elektrickou inštaláciou.
• Z hľadiska elektrického istenia je potrebné inštalovať poistky typu B alebo C.
• Ak nie je spotrebič opatrený zástrčkou, je potrebné inštalovať vhodné prostriedky na odpojenie od elektrickej siete a to v súlade s platnými inštalačnými predpismi platnými v mieste inštalácie.
• Prívodný kábel sa smie viest takým spôsobom, aby sa nedotýkal horúcich častí varnej dosky alebo sporáka.
• Indukčné varné dosky je možné inštalovať iba nad rúry s odvetraním od rovnakého výrobcu.
• Pod varnou doskou nesmie byť umiestnená chladnička, umývačka, sporák bez ventilácie ani pračka.
• Ak bola varná doska nainštalovaná nad zásuvku, kovové predmety nachádzajúce sa v zásuvkovom priestore by vplyvom cirkulácie vzduchu pochádzajúceho z ventilácie varnej dosky mohli dosiahnut vysoké teploty, a preto odporúčame použitie oddel'ovacieho panelu.
• Ako vhodný oddel'ovací panel môžete použit drevenú dosku alebo kúpiť adekvátne príslušenstvo.
• Akýkol'vek zásah do spotrebiča, a to aj výmenu prívodného kábla, smie vykonávať iba odborný autorizovaný servis.

UPOZORNENIE:

Výrobca, dovozca ani distribútor nenesie zodpovednosť za poškodenie, škodu z dôvodu nesprávnej inštalácie alebo zapojenia.

Výber miesta inštalácie

• Do výšky minimálne 65 cm nad dosku neumiestňujte žiadny iný spotrebič.
• Odsávač pár musí byť inštalovaný podľa pokynov výrobcu odsávača.
• Stena v zadnej časti inštalovanej dosky musí byť vyrobená z nehorľavého materiálu.
  • DÍžka prívodného kábla nesmie prekročit 2 metre.

• Pracovná doska musí byť rovná a vodorovne umiestnená. Pred inštaláciou spotrebiča robte výrezy do vstavaného nábytku. Odstráňte všetky triesky a hobliny, v opačnom prípade by mohlo dôjst k funkčnej poruche elektrických súčiastok. Súčasne zaistite, aby po realizácii výrezových prác bola zaistená stabilita nábytku.
• Povrchy rezov je nutné ošetrit tak, aby boli odolné proti teplote a vlhkosti (mohlo by dôjst k ich napučaniu).
• Nábytok určený na vstavanie musí byť odolný až do teploty 100°C.
• Minimálna vzdialenost od výrezu k bočnej stene musí byt: 40 mm. Neumiestňujte varnú dosku medzi dve bočné steny. Ak bude takto umiestnená, je potrebné zachovať minimálnu vzdialenost 200 mm pri jednej z oboch bočných stien.
• Minimálna hrúbka pracovnej dosky, do ktorej sa bude inštalovať varná doska:
  • 30 mm, ak je inštalovaná nad rúru;
  • 20 mm, ak je inštalovaná bez rúry alebo nad zásuvku.
• Na odvetranie varnej dosky zaistite otvor v hornej časti zadnej steny nábytku so šírkou 300 mm a výškou 45 mm a 20 mm medzeru medzi zadnou stenou nábytku a kuchynskou stenou. Ak budete inštalovať varnú dosku nad zásuvku, je potrebné zachovať minimálnu vzdialenost 65 mm medzi zásuvkou a vrchnou častou pracovnej dosky.

Vyberte spotrebič z balenia a odstráňte všetky reklamné a propagačné materiály, aby ste sa uistili, že nie je spotrebič poškodený. Ak sa spotrebič alebo prívodný kábel poškodil, nepoužívajte spotrebič, ale kontaktujte autorizované servisné stredisko.

Rozmer otvoru na výrez: 560 × 490 mm. Vyrežte otvor zodpovedajúcich rozmerov.

Okolo spodného okraja varnej dosky nalepte jednostrannú samolepiacu pásku – pozrite obrázok nižšie. Nenaťahujte ju príliš.

Do vyrezaného otvoru v pracovnej doske vložte varnú dosku.

Pred vložením rúry je potrebné odstrániť zadný kuchynský panel v mieste otvárania rúry, aby bolo zaistené chladenie. Predná časť kuchynskej časti musí mať otvor najmenej 5 mm.

UPOZORNENIE:

Túto sklokeramickú varnú dosku v žiadnom prípade nelepte!

SK - 12

Pred elektrickým zapojením skontrolujte nasledujúce:

• Napätie uvedené na typovom štítku spotrebiča (v zadnej časti) sa musí rovnat' napätiu vo vašej sietovej zásuvke.
• Obvod, do ktorého budete spotrebič zapájať, musí zaistiť zataženie daným spotrebičom (pozrite typový štítok).
• Napájací zdroj musí byť uzemnený v súlade s ustanovenými platnými predpismi a musí byť v dobrom stave.
• Istič obvodu, v ktorom je spotrebič zapojený, musí zostat’ lahko dostupný.
• Ak nie je dostupný príslušný elektrický obvod ani istič, je potrebné, aby ho inštaloval kvalifikovaný elektrikár pred inštaláciou a zapojením spotrebiča.

Elektrické zapojenie smie vykonať iba autorizovaný servis alebo na to registrovaný elektromontér!

Zlým zapojením dôjde k nezvratnému poškodeni u prístroja, ktoré sa nemusí následne uznať v rámci záruky. Pred zapojením nechajte skontrolovať, či napätie, ktoré je uvedené na typovom štítku, súhlasí s napätím vašej rozvodnej siete.

Pripájacie napätie spotrebitel'a (230 V proti N) musí overit' technik pomocou meracieho zariadenia. Dĺžka pripájacieho kábla musí byt' 1,5 m tak, aby ste mohli prístroj zapojiť, skôr ako ho posuniete k stene.

Ochranné vedenie musí byť vyhotovené podľa platných predpisov a noriem.

Spotrebič môže byť zapojený iba do siete 230 V \~ 50/60 Hz.

Prepojovacia skrinka je umiestnená pod zadnou častou spotrebiča. Na jej otvorenie použite skrutkovač.

Sietová zásuvka Pripojenie	Priemer kábla Kábel	Ochranná poistka
230 V ~ 50/60 Hz 1 fáza +	N 3 × 2,5 mm^2		H05 VV-FH05 RR-F	25 A*
400 V ~ 50/60 Hz 2 fázy +	N 4 × 1,5 mm^2		H05 VV-FH05 RR-F	16 A*

* vypočítané súbežne s faktorom podľa štandardu EN 60 335-2-6/1990

Pripojenie dosky

Nastavenie konfi gurácie:

Pre rôzne typy prepojenia použite mosadzné mosty, ktoré sú v skrinke vedl'a koncoviek.

Jedna fáza 230 V \~ 1P+N

Časté uťahovanie a uvolňovanie skrutiek môže poškodit' efektivitu dotiahnutia už raz dotiahnutých skrutiek. Odporúčame manipulovat'so skrutkami čo najmenej, aby nedošlo k poškodeniu závitov. Uistite sa, či sú skrutky správne vložené a dotiahnuté.

ČAST 6: RIEŠENIE PROBLÉMOV

Varná doska alebo platňa sa nezapli.

• Varná doska je zle zapojená do siete.
• Ochranná poistka je odrezaná.
• Funkcia zámky je aktivovaná.
• Dotykové tlačidlá sú pokryté vrstvou tuku alebo vody.
• Na tlačidlách je cudzí predmet.

• Na platni nie je žiadny riad.
• Riad na platni nie je vhodný pre indukčné varné dosky.
• Vel'kost' dna je príliš malá.

Jedna alebo všetky platne sú nefunkčné.

• Bol aktivovaný bezpečnostný systém.
• Zabudli ste vypnút platne dlhý čas.
• Jedno alebo viac dotykových tlačidiel sú zakryté.
• Riad je prázdny a jeho dno je prehriate.
• Doska je tiež vybavená automatickou redukciou úrovne výkonu a poistkou proti prehriatiu.

Neustála ventilácia po vypnutí dosky.

• Nejde o poruchu, vetrák chráni proti prehriatiu elektrické súčasti.
• Vetrák sa automaticky zastaví.

- Pozrite časť kapitoly o zámke.

- Predmet alebo tekutina zakrýva ovládacie tlačidlá. Symbol zmizne, hned'ako sú tlačidlá uvoľnené alebo čisté.

Na displeji ovládacieho panelu je symbol E2 alebo EH.

- Doska je prehriata, nechajte ju vychladnút a potom ju znovu zapnite.

- Riad nie je vhodný pre túto dosku, vymeňte ho.

Na displeji ovládacieho panelu je symbol E5 alebo E6.

- Poškodená siet. Skontrolujte frekvenciu a napájanie siete.

- Otvory na vstup vzduchu sú blokované, uvol'nite ich.

Ak niektorý zo symbolov pretrváva, obrátte sa na autorizovaný servis.

SK - 14

ČASŤ 7: TECHNICKÉ ŠPECIFIKÁCIE

MODEL PHD 6414C
Všetky platne	Vel'kost: 180 mmNominálny výkon 1 400 WBooster: 1 850 W
Časovač Áno
Indikácia nádoby Áno
Booster Áno
Celkový príkon 7 400 W
Indikácia zvyškového tepla Áno
Detská zámka Áno
Automatické vypnutie Áno
Vypnutie pri pretečení Áno
Napätie 220/240 V ~ 50/60 Hz

POZNÁMKA:

Vyššie uvedené dáta podliehajú zmenám.

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátit svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negativnych dopadov na životné prostredie a l’udské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovat' elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatel'a.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.

Zmeny v texte, dizajne a technických špecifikáciách sa môžu menit bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

POZNÁMKY

Dovozce:

FAST ČR, a.s.
