H-CSK502 - колонка HYUNDAI - Бесплатное руководство пользователя

Тип продукта	Беспроводная Bluetooth-колонка
Бренд	Hyundai
Модель	H-CSK502
Размеры (Ш x В x Г)	200 x 100 x 100 мм
Вес	1,0 кг
Источник питания	Встроенный аккумулятор (2000 мАч)
Время работы от аккумулятора	До 8 часов
Время зарядки	Примерно 3 часа
Версия Bluetooth	5.0
Дальность беспроводной связи	До 10 метров
Выходная мощность	10 Вт RMS
Частотный диапазон	80 Гц - 20 кГц
Тип динамика	Полнодиапазонный динамик с пассивным излучателем
Управление	Питание, Громкость +/-, Воспроизведение/Пауза, Сопряжение Bluetooth
Подключение	Bluetooth, AUX-вход (3,5 мм), зарядка через USB
Микрофон	Встроенный для громкой связи
Защита от воды	IPX5 (защита от брызг)
Инструкции по очистке	Протирать сухой мягкой тканью. Избегать попадания жидкостей.
Температура хранения	от -10°C до 50°C
Безопасность	Не разбирать; держать вдали от источников тепла.
Комплектация	Кабель USB для зарядки, кабель AUX, руководство пользователя

Часто задаваемые вопросы - H-CSK502 HYUNDAI

Как подключить колонку Hyundai H-CSK502 к телефону?

Включите колонку нажатием кнопки питания. Колонка автоматически перейдет в режим сопряжения (светодиод мигает синим). На телефоне включите Bluetooth и выберите 'Hyundai H-CSK502' из списка. Если потребуется, введите PIN-код 0000.

Сколько держит аккумулятор при полной зарядке?

Встроенный аккумулятор емкостью 2000 мАч обеспечивает до 8 часов воспроизведения при умеренной громкости. Фактическое время работы может варьироваться в зависимости от громкости и использования.

Можно ли пользоваться колонкой во время зарядки?

Да, вы можете использовать колонку во время зарядки через порт USB. Однако время зарядки может увеличиться, если колонка используется.

Что делать, если колонка не включается?

Сначала зарядите колонку в течение не менее 2 часов с помощью прилагаемого USB-кабеля. Если она все еще не включается, попробуйте другой источник USB-питания. Если проблема не исчезнет, обратитесь в службу поддержки Hyundai.

Как сбросить колонку до заводских настроек?

Чтобы выполнить сброс, нажмите и удерживайте кнопку питания около 10 секунд, пока светодиод не погаснет и снова не загорится. Это очистит список сопряженных устройств и восстановит заводские настройки.

Водонепроницаема ли колонка Hyundai H-CSK502?

Колонка имеет рейтинг IPX5, что означает защиту от брызг, но не полную водонепроницаемость. Избегайте погружения в воду.

Можно ли подключить две колонки вместе?

Эта модель не поддерживает сопряжение TWS (True Wireless Stereo). Одновременно можно подключить только одну колонку.

Как чистить колонку?

Используйте мягкую сухую ткань для протирки корпуса. Не используйте жидкости или химические средства. Перед зарядкой убедитесь, что зарядный порт сухой.

Что делать, если звук искажается?

Уменьшите громкость на колонке и на устройстве. Убедитесь, что колонка не находится рядом с предметами, вызывающими вибрацию. Если искажения остаются, попробуйте переподключить Bluetooth.

Где найти руководство пользователя?

Руководство пользователя можно бесплатно скачать с notice-facile.com в формате PDF. На сайте найдите 'Hyundai H-CSK502'.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CSK502 HYUNDAI

АКУСТИЧЕСКАЯ СИСТЕМА

Размеры устройства Комплект пос

Динамик (2 шт); Защитные металлические решетки (2 шт)

Провод (2 шт x 2 м) Винт (8 шт)

• В руководстве указаны важные указания по эксплуатации и уходу. Сохраните руководство по эксплуатации для последующего использования.
• Не устанавливайте динамики на неров-

ной поверхности, а также в местах, подверженных воздействию влажности, высокой температуры, пыли и сильной вибрации.

- Перед креплением и подключением проводов убедитесь в том, что провод от отрицательной клеммы (-) аккумулятора отсоединен. Несоблюдение этого требования может привести к возникновению короткого

замыкания или пожара.

• Чтобы предотвратить возникновение короткого замыкания, никогда не кладите и не оставляйте никаких металлических предметов (например, монет или металлических инструментов) внутри акустической системы.
• Убедитесь, что клеммы проводов динамиков подключены к соответствующим выходным зажимам автомагнитолы.
• Никогда не прокладывайте электропроводку с внешней стороны автомобиля или под ним, где она может быть повреждена неровностями на дороге или подвижными деталями автомобиля. При установке динамиков для маскировки и сохранности электропроводки используйте предусмотренные заранее места, такие как пороги, панели и обшивку салона.
• Проверьте все соединения и убедитесь в правильности подключения, для обеспечения идеальной работы акустической системы.
• Избегайте длительного превышения номинальной мощности звукового сигнала, подаваемого на акустические системы.
• Не держите вблизи от акустических систем кассеты с записью, часы или кредитные карточки с магнитным кодом во избежание их повреждения под воздействием магнитов, имеющихся в динамиках.
• Если Вы самостоятельно не можете найти подходящее место для установки акустических систем, обратитесь за советом в ближайшую автомобильную мастерскую или к ближайшему дилеру.

Соблюдайте технику безопасности при работе около бензобака, газовых магистралей, гидравлических линий и линий электропроводки.

Установка акустической системы

Наборы инструментов для установки автомобильной акустической системы можно приобрести у Вашего дилера или в местном магазине аудио аппаратуры. Эти наборы помогут Вам легко выполнить установку

динамиков. Со всеми вопросами, связанными с методами установки акустических систем, обращайтесь к профессиональным дилерам автомобильной аудиоаппаратуры.

• Выберите место установки автомобильной акустической системы. Для большинства динамиков подходят предусмотренные штатные места в автомобиле. В этом случае Вам понадобится знать только монтажную глубину. Перед установкой динамиков проверьте их монтажную глубину.

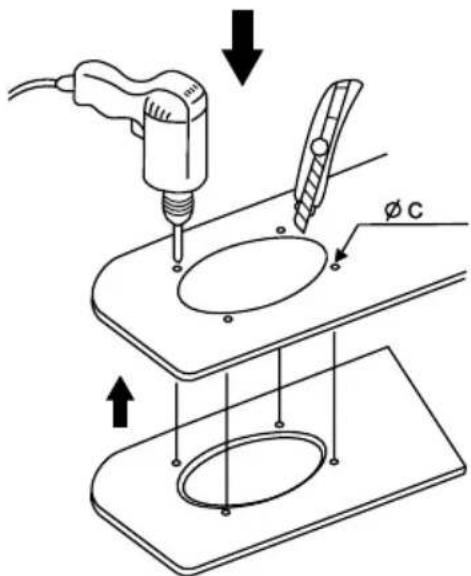

• При выборе нестандартного расположения динамиков, при котором необходимо врезать их в панели автомобиля, используйте шаблон (не входит в комплект поставки). Для идеального расположения акустической системы следите за геометрией шаблона, так как точность размеров влияет на качество установки акустической системы (A=B=114 мм, ∅C=5 мм).

Задняя панель

Руководство по эксплуатации

- Если под декоративной панелью про- ходит металлический корпус автомобиля, то для установки акустической системы Вам не- обходимо действовать следующим образом:

• снимите декоративную панель;
• вырежьте посадочное место по шаблону;
• на металлическом корпусе сделайте разметку отверстий для установки крепежных винтов;
• просверлите отверстия под крепежные винты.
• После того, как отверстия вырезаны, проверьте место установки на наличие неровных поверхностей и краев. Отшлифуйте поверхности, которые могут помешать установке акустической системы.
• Удалите металлическую стружку с места установки динамиков и проверьте его на наличие пустот, в которые может попасть вода.

Установка защитной решетки

• Установите акустическую систему в подготовленные места и еще раз убедитесь, что ее расположение выбрано правильно.
• В комплект динамиков входят хомуты, которые должны располагаться на металлической поверхности корпуса автомобиля и совпадать с просверленными до этого отверстиями. Закрепите хомуты с помощью винтов и убедитесь, что при этом каркас динамика не деформировался.

• Включите автомагнитолу на минимальном уровне громкости и проверьте, чтобы динамики работали. После этого Вы можете установить необходимый уровень громкости.

• После установки динамика и его тестирования Вам необходимо установить защитные решетки. Выключите систему и следуйте приведенным ниже указаниям:

• установите защитную решетку;

• внимательно осмотрите место крепления защитной решетки на наличие пустот;
• закрепите защитную решетку с помощью винтов.

Неисправности и их устранение

Если Ваша акустическая система по каким-либо причинам не работает, то, прежде чем обращаться в сервисный центр, внимательно прочитайте данную инструкцию. В таблице приведены часто встречающиеся причины, из-за которых система не функционирует.

Признак Возможная причина Устранение
Нет звука Регулятор громкости установлен в минимальное положение		Установите оптимальный уровень громкости
		Поврежден провод подключения динамика или сам динамик
		Автомагнитола не исправна Обратитесь в сервисный центр
Неестественный звук	Кабели акустической системы под-ключены без соблюдения полярности (+ и -)	Правильно подключите провод в соответствии с примером подключения
	Динамик или проводка неисправны Замените динамик или проводку
	Автомагнитола не исправна Обратитесь в сервисный центр

Правильное заземление является гарантом хорошего звучания акустической системы. Тщательно очистите поверхность, предназначенную для подключения заземляющего провода, от краски, ржавчины и других видов загрязнения.

Технические характеристики

Диффузор НЧ: 13 см (5") из карбон-кевлараСЧ: 3 см (1,2") из майлара с титановым напылением
Магнит ферритовый, 13 унций (370 г)
Максимальная выходная мощность	40 Ватт
Номинальная мощность 70 Ватт
Сопротивление 4 Ом
Чувствительность 91 дБ
Диапазон воспроизводимых частот	60 – 20000 Гц
Размеры 160 x 83 мм
Вес нетто/брутто	1,6 кг/1,7 кг
Размеры коробки (Д x Ш x В)	308 мм x 173 мм x 96 мм
