Тип продукта	Материнская плата
Бренд	Biostar
Модель	A620MH AURORA
Чипсет	AMD A620
Сокет процессора	AM5
Форм-фактор	Micro-ATX
Поддержка памяти	DDR5, 2 слота DIMM, до 64 ГБ
Слоты расширения	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
Интерфейсы хранения	1 x M.2 (PCIe 4.0 x4), 4 x SATA 6 Гбит/с
Порты ввода/вывода на задней панели	USB 3.2 Gen1, HDMI, DisplayPort, RJ-45, аудиоразъемы
Разъемы питания	24-контактный ATX, 8-контактный CPU
Размеры	244 мм x 244 мм
Вес	Приблизительно 0,6 кг (с аксессуарами)
Рабочая температура	от 0°C до 60°C
BIOS	UEFI BIOS с графическим интерфейсом
Аудио	Realtek ALC897/887 7.1-канальный HD Audio
ЛВС	Realtek RTL8111H Gigabit Ethernet
Обслуживание	Хранить в сухом месте, периодически чистить сжатым воздухом
Предупреждения по безопасности	Используйте антистатический браслет, берите за края
Наличие запасных частей	Свяжитесь со службой поддержки Biostar или авторизованными дистрибьюторами

Часто задаваемые вопросы - A620MH AURORA BIOSTAR

Какой процессор совместим с Biostar A620MH AURORA?

Материнская плата поддерживает процессоры AMD Ryzen 7000 series с сокетом AM5.

Поддерживает ли A620MH AURORA память DDR4?

Нет, она поддерживает только память DDR5. Модули DDR4 несовместимы.

Сколько слотов M.2 имеется?

Имеется один слот M.2 (Key M), поддерживающий NVMe SSD PCIe 4.0 x4.

Могу ли я использовать видеокарту на этой материнской плате?

Да, она имеет слот PCIe 4.0 x16 для дискретной видеокарты.

Какой максимальный объем оперативной памяти?

Она поддерживает до 64 ГБ в двух слотах DIMM.

Имеет ли она встроенную графику?

Если вы используете процессор со встроенной графикой (например, Ryzen 7000 G-series), будут работать выходы HDMI и DisplayPort.

Какой блок питания мне нужен?

Требуется стандартный блок питания ATX с 24-контактным и 8-контактным разъемами CPU; рекомендуется минимум 400 Вт.

Где можно скачать последнюю версию BIOS?

Посетите страницу поддержки на официальном сайте Biostar для модели A620MH AURORA.

Можно ли установить Windows 11?

Да, эта материнская плата поддерживает Windows 11 с совместимым процессором и TPM 2.0.

Как обновить BIOS?

Используйте функцию BIOS Flashback (если доступна) или обновите через меню UEFI с помощью USB-накопителя FAT32.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A620MH AURORA BIOSTAR

Информация FCC и авторское право

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с частью 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Не гарантируется, что помехи не возникнут при конкретной установке.

Поставщик не дает никаких заверений и гарантий в отношении содержания настоящего документа и, в частности, отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для каких-либо целей. Кроме того, поставщик оставляет за собой право пересматривать настоящий документ и вносить изменения в его содержание без обязательства заранее уведомлять какую-либо сторону.

Частичное или полное копирование настоящего документа запрещено без предварительного письменного согласия поставщика.

Содержание настоящего руководства пользователя может быть изменено без предварительного уведомления, и мы не несем ответственности за любые обнаруженные в нем ошибки. Все торговые марки и названия продуктов являются товарными знаками соответствующих компаний.

Краткая декларация о соответствии Мы заявляем, что этот продукт соответствует действующим законам и всем основным требованиям, указанным в директивах 2004/108/EC, 2006/95/EC и 1999/05/EC, во всех случаях, когда эти законы могут применяться.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в США и других странах.

Отказ от правил электростатической эксплуатации

Электростатический разряд может серьезно повредить ваше устройство, Будьте особенно осторожны при обращении с материнскими платами и другими системными устройствами, Избегайте ненужного контакта с частями системы на материнской плате, Продолжайте работать в антистатической среде, Избегайте электростатического разряда, который может повредить материнскую плату. При вставке или удалении устройств в шасси. Убедитесь, что питание отключено. Производитель не несет ответственности за любые повреждения материнской платы, вызванные несоблюдением данного правила эксплуатации или несоблюдением правил техники безопасности.

предупреждение

Материнские платы легко повреждаются электростатическим разрядом.

Пожалуйста, соблюдайте правила эксплуатации.

Содержание

Глава 1: Введение....4

1.1 Перед началом....4
1.2 Составупаковки 4
1.3 Технические характеристики.... 5
1.4 Разъемы задней панели....7
1.5 Компоновка материнской платы 8

Глава 2: Установка оборудования....10

2.1 Установка центрального процессора (ЦП) 10
2.2 Установка радиатора 11
2.3 Подключение охлаждающих вентиляторов 13
2.4 Установка системной памяти 14
2.5 Слоты расширения.... 16
2.6 Установка перемычки и переключателя 18
2.7 Штыревые соединители и разъемы.... 19
2.8 Светодиоды 24

Глава 3: UEFI BIOS и программное обеспечение .... 25

3.1 Настройка UEFI BIOS.... 25
3.2 Обновление BIOS 25
3.3 Обновление SMART BIOS материнской платы 25
3.4 Программное обеспечение.... 30

Глава 4: Полезная помощь.... 33

4.1 Установка драйвера 33
4.2 Звуковой код BIOS AMI 34
4.3 Поиск и устранение неисправностей 34
4.4 Функции RAID 35

Глава 1: Введение

1.1 Перед началом

Спасибо, что выбрали наш продукт. Перед тем, как начать установку материнской платы, убедитесь, что вы следуете приведенным ниже инструкциям:

• Подготовьте сухую и стабильную рабочую среду с достаточным освещением
• Обязательно отключите компьютер от розетки перед работой.
• Прежде чем вынуть материнскую плату из антистатического пакета, заземлите себя должным образом, прикоснувшись к любому надежно заземленному прибору, или используйте заземленный браслет для снятиястатического заряда.

- Не прикасайтесь к компонентам на материнской плате или к задней стороне платы без необходимости. Держите плату за края, не пытайтесь ее согнуть или прогнуть.

- Не оставляйте незакрепленные мелкие детали внутри корпуса после установки. Незакрепленные деталимогут вызвать короткое замыкание, что приведет к повреждению оборудования.

- Держите компьютер подальше от опасных мест, например, с источником тепла, влажным воздухом и водой.

- Рабочая температура компьютера должна быть в диапазоне от 0 до 450с.

• Во избежание травм остерегайтесь:

острых штырьков на штыревых соединителях и разъемах;

неровных краев и острых углов шасси;

повреждения проводов, которое может вызвать короткое замыкание.

1.2 Составупаковки

• Кабель Serial ATA – 2 шт.
• Задняя панель ввода-вывода для корпуса ATX – 1 шт.
• Руководство по быстрой установке – 1 шт.
• Полный установочный DVD-диск – 1 шт.
  • М.2 Пряжка – 1 шт.

Примечание

» Состав упаковки может отличаться в зависимости от региона продаж или моделей, для которых она предназначена. Для получения дополнительной информации о составе упаковки в вашем регионе свяжитесь со своим дилером или торговым представителем.

1.3 Технические характеристики

Технические характеристики
Поддержка ЦП	Сокет AM5 поддерживает процессоры AMD® 7000 / 8000 series RyzenTM (Raphael)Поддержка будущих процессоров AMD Ryzen с обновлением BIOS* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Набор микросхем AMD	A620A
Память	AMD Ryzen 7000 / 8000 series (Raphael) Processors: (Future CPUs):Поддерживает двухканальную DDR5 - 5600+(OC)/ 5400/ 5200/ 5000/ 48002 слота для памяти DDR5 DIMM, макс. поддержка памяти до 96 ГБКаждый модуль DIMM поддерживает модуль DDR5 без ECC 8/ 16/ 24/ 32/ 48 ГБ* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Слоты расширения	-- Total поддерживает 1 разъема M.2 и 4 портов SATA (6ГБ/s)AMD Ryzen 7000 / 8000 Series Процессоры1 сокета M.2 (M Key) (M2M_CPU):Поддерживает модуль SSD 2242/ 2260/ 2280 типа M.2Поддерживает PCIe 4.0 x4 (64ГБ/s) – NVMe SSDAMD A620A Чипсет4 разъемов SATA III (6ГБ/s):Поддерживает AHCI и RAID 0, 1, 10* Технические характеристики зависят от типа процессора.
Локальная сеть	Realtek RTL8111HАвтосогласование 10/ 100/ 1000 Мбит/с , возможность полу-/полнодуплексного
Аудиокодек	Realtek ALC897Каналы 7.1, HD Audio (звук высокой четкости), Hi-Fi (спереди)
USB	6 портов USB 3.2 (Gen1)(4 на задней панели ввода-вывода и 2 через внутренние штыревые соединители)6 портов USB 2.0(2 на задней панели ввода-вывода и 4 через внутренние штыревые соединители)
Слоты расширения	AMD Ryzen 7000 / 8000 Series Процессоры1 слот PCIe 4.0 x16 (x16 или x8/x8 режиме)AMD A620A Чипсет2 слот PCIe 3.0 x1* Технические характеристики зависят от типа процессора.

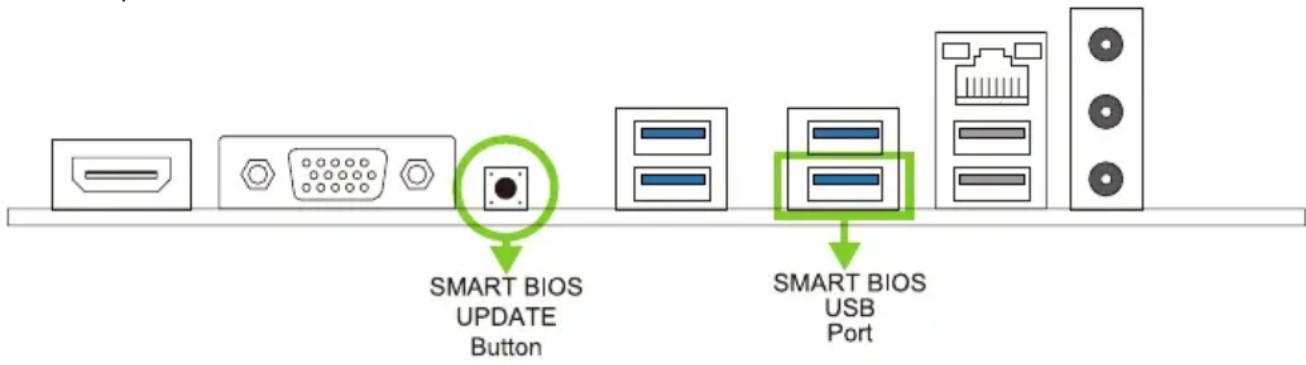

Задняя панель ввода-вывода	1 SMART BIOS Update Button1 порт HDMI (HDMI1.4)1 порт VGA4 порт USB 3.2 (Gen1) Type-A2 порт USB 2.0 Type-A1 порт Gigabit LAN3 аудиоразъема

» Продолжение на следующей странице

Технические характеристики
Внутренняя панельввода-вывода	A620MH AURORA4 разъемов SATA III (6.0ГБ/s)1 штыревой соединитель USB 3.2 (Gen1)(каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen1))2 штыревых соединителя USB 2.0(каждый штыревой соединитель поддерживает 2 порта USB 2.0)1 8-контактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)1 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOS1 контакт последовательного порта1 штыревой соединитель ТРМ2 штыревых соединителя светодиода (5 В)1 штыревых соединителя светодиода (12 В)
	A620MH4 разъемов SATA III (6.0ГБ/s)1 штыревой соединитель USB 3.2 (Gen1)(каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen1))2 штыревых соединителя USB 2.0(каждый штыревой соединитель поддерживает 2 порта USB 2.0)1 8-кантактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)1 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOs1 контакт последовательного порта1 штыревой соединитель ТРМ
Форм-фактор u-ATX Form Factor, 221 mm x 235 mm
Поддержка OC	Windows 10(64bit)/ Windows 11(64bit)Biostar reserves the right to add or remove support for any OS with or without notice.

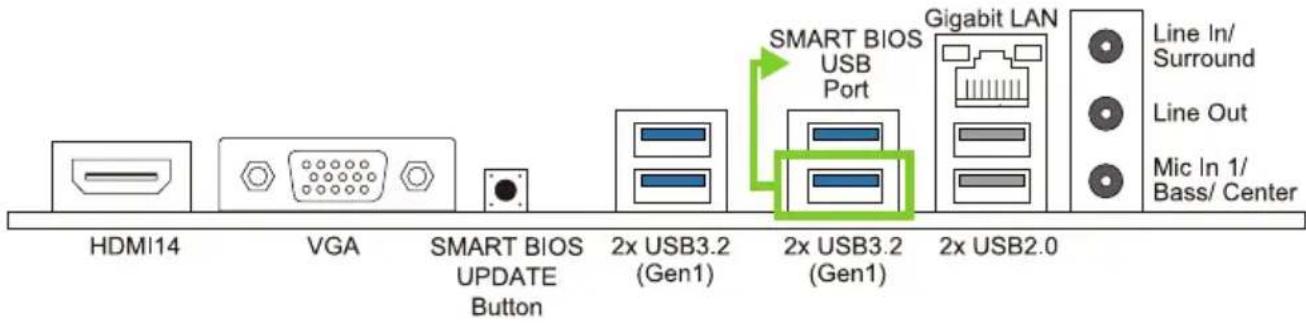

1.4 Разъемы задней панели

Примечание

» Максимальное разрешение
HDMI: 4096 x 2160 @30Hz, совместимо с HDMI 1.4.
VGA: 1920 x 1200@60Hz
» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.

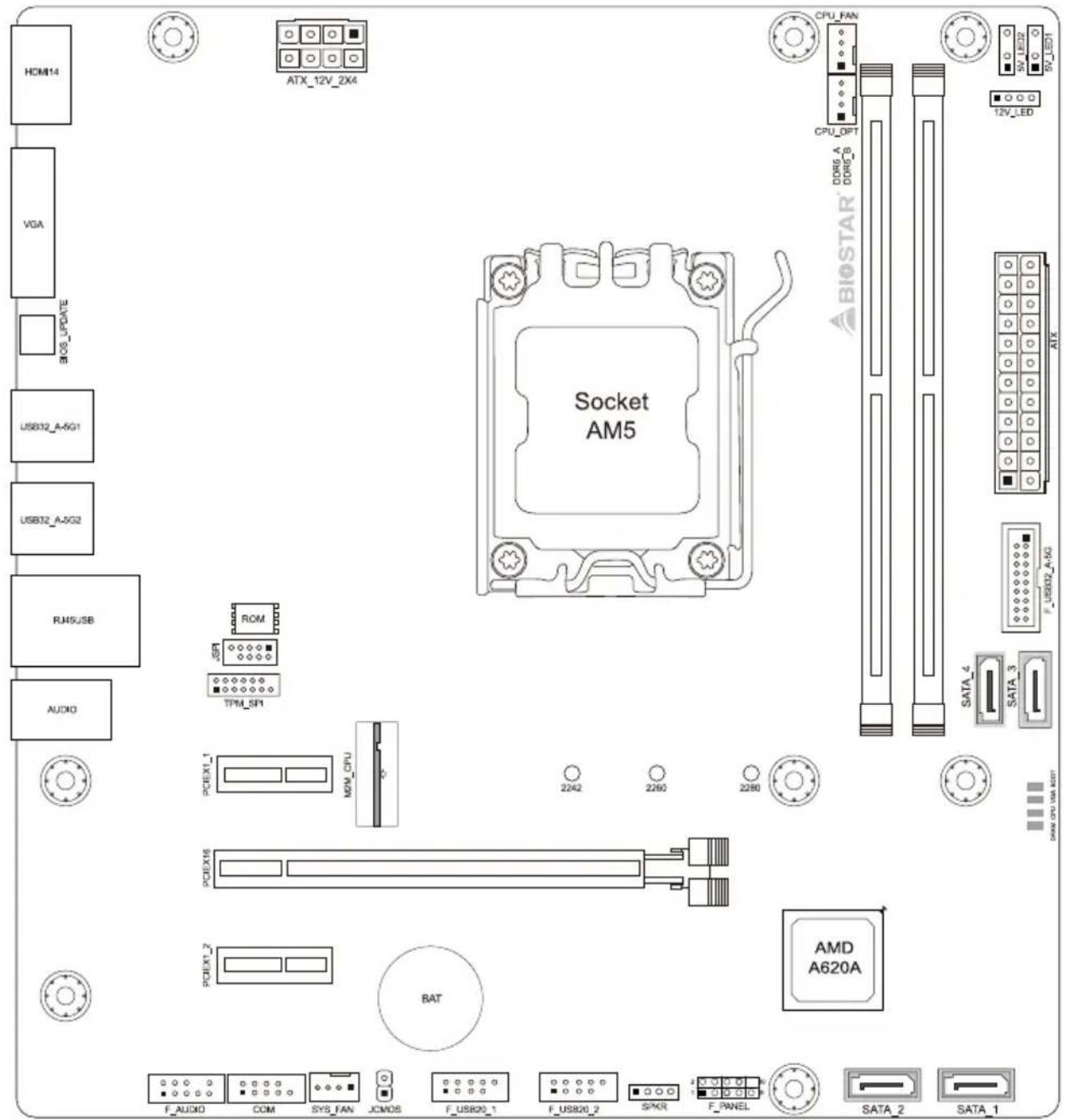

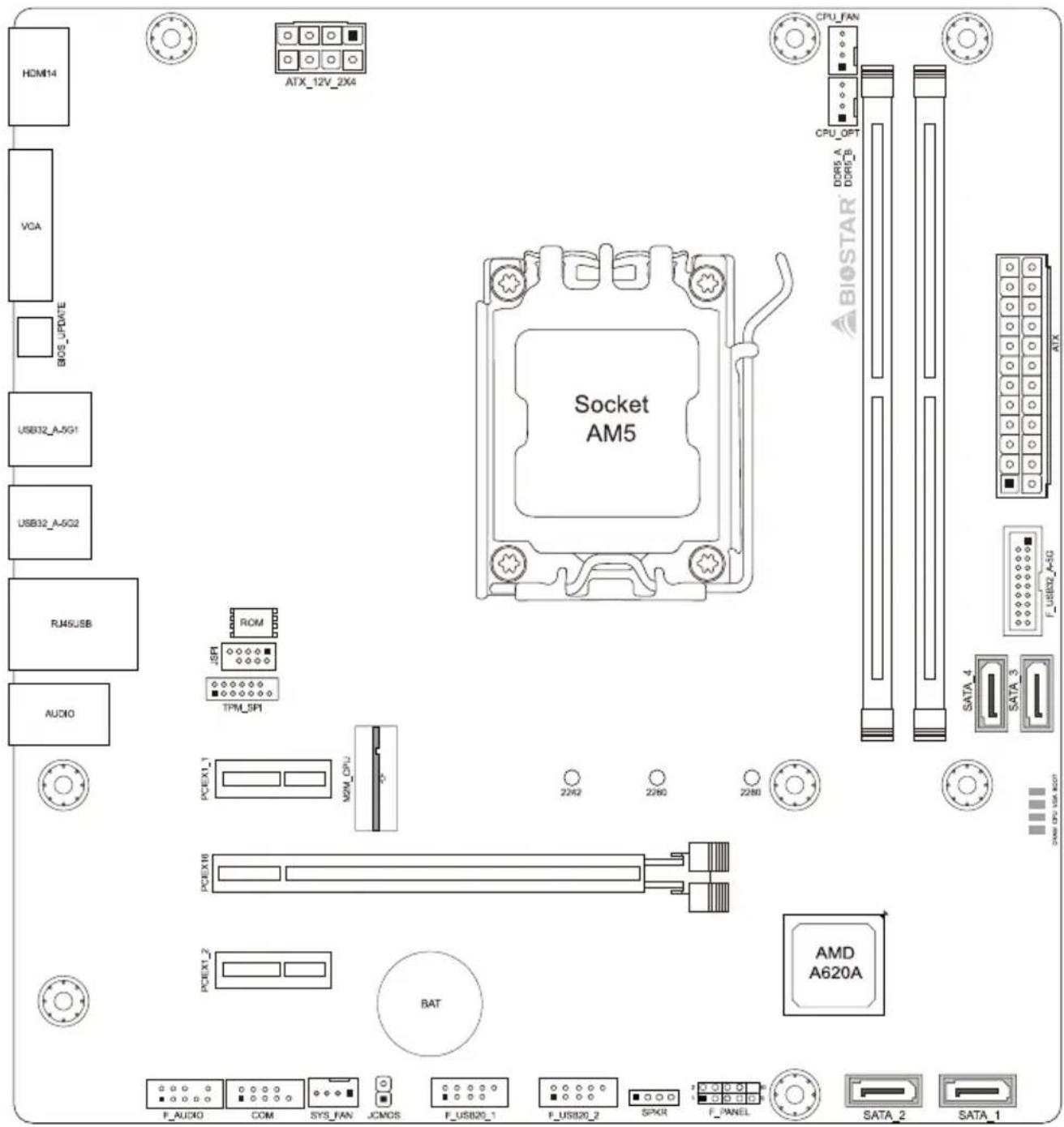

1.5 Компоновка материнской платы

A620MH AURORA

Примечание

» ■ представляет собой 1-й контакт.

A620MH

Примечание

» ■ представляет собой 1-й контакт.

Глава 2: Установка оборудования

2.1 Установка центрального процессора (ЦП)

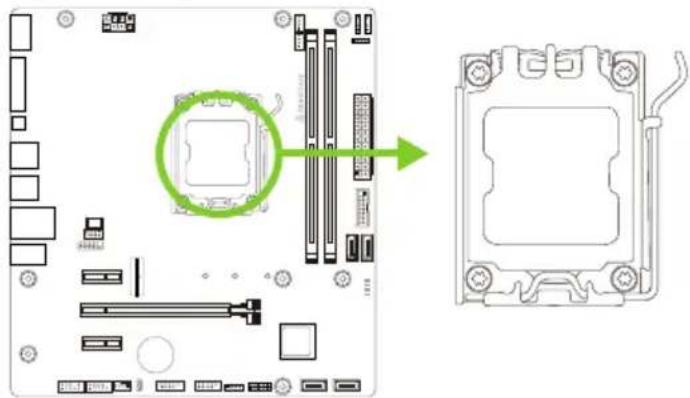

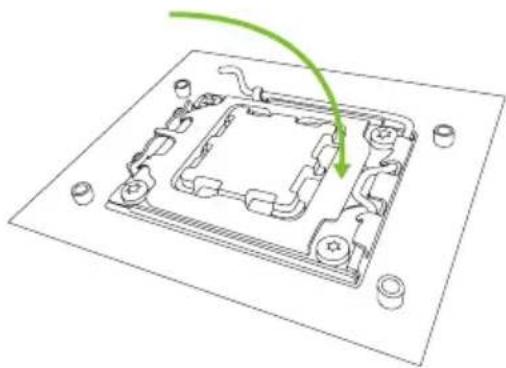

Шаг 1: Найдите сокет ЦП на материнской плате.

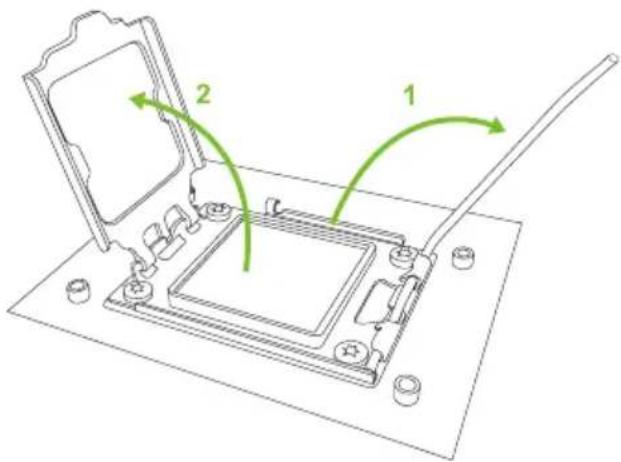

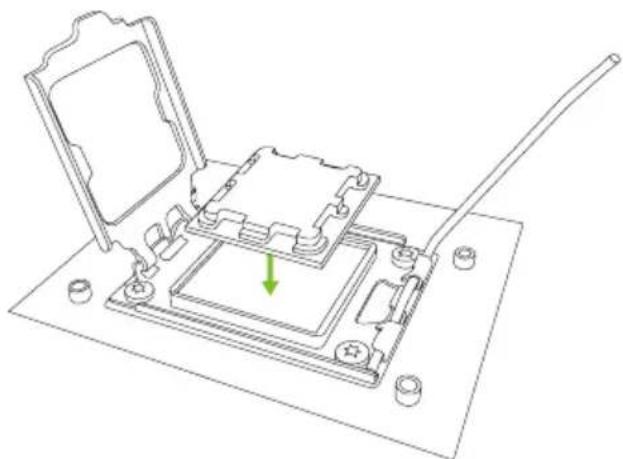

Шаг 2: Разблокируйте рычаг и поднимите им прижимную рамку.

Шаг 3: Сориентируйте процессор и разместите его в сокете.

Шаг 4: Поверните рычаг и нажмите на него до его фиксации в закрытом положении.

» Примечание: Перед установкой убедитесь, ч то ЦП предназначен для сокета АМ5.

2.2 Установка радиатора

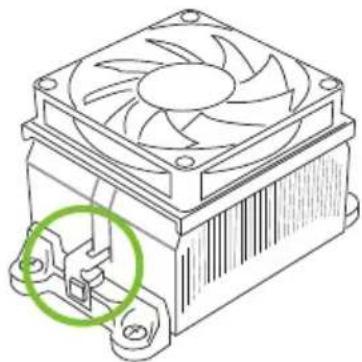

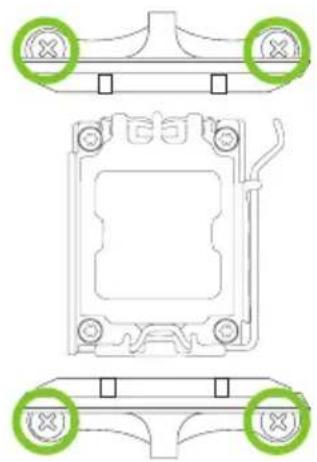

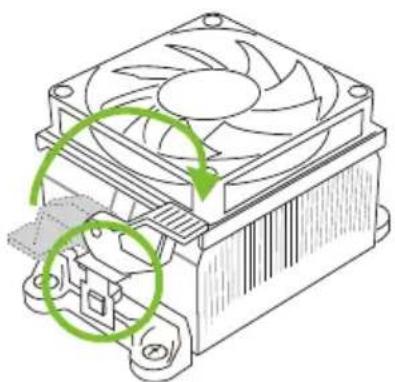

Шаг 1: Поместите радиатор и вентилятор в сборе на фиксирующую рамку. Совместите зажим радиатора с монтажным выступом гнезда. Зацепите пружинный зажим за монтажную проушину.

Шаг 2: С другой стороны нажмите на фиксирующий зажим прямо вниз, чтобы зафиксировать его в пластиковом выступе на фиксирующей рамке, а затем прижмите фиксатор до упора.

Шаг 1: Снимите кронштейн радиатора и вентилятора в сборе на материнской плате и удерживайте объединительную панель кулера под материнской платой.

Шаг 2: Поместите радиатор и вентилятор в сборе на установленный ЦП и убедитесь, что кабель вентилятора находится как можно ближе к разъему вентилятора ЦП. См. порядок установки винтов в отверстия на следующей схеме.

» Не забудьте подключить разъем вентилятора ЦП.
» См. правильную установку в руководстве по установке соответствующего радиатора ЦП.

2.3 Подключение охлаждающих вентиляторов

Следующие штыревые соединители предназначены для охлаждающих вентиляторов, встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора.

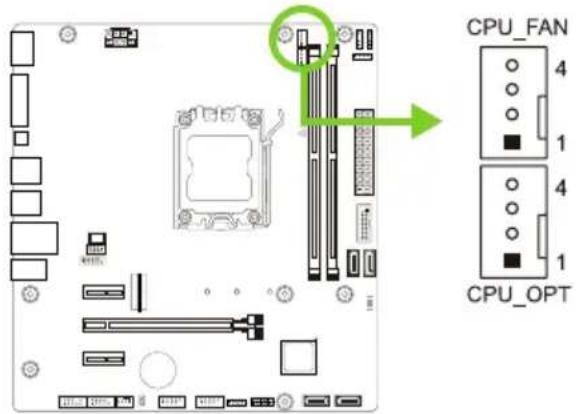

CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП

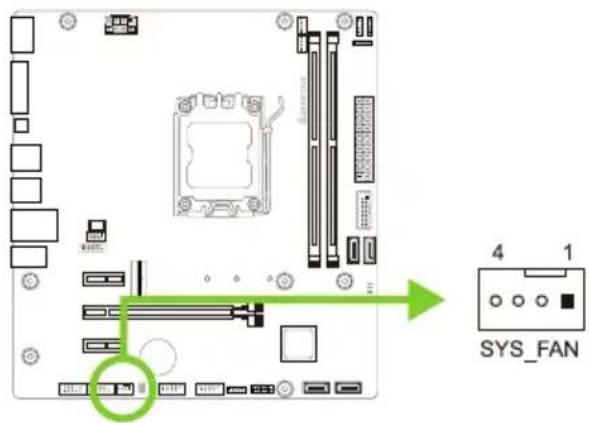

SYS_FAN: Штыревой соединитель вентилятора системы

» CPU_FAN, CPU_OPT, SYS_FAN поддерживают 4-контактные и 3-контактные головные разъемы. При подключении проводов к разъемам обратите внимание, что красный провод является положительным и должен быть подключен к контакту № 2, а черный провод – это Земля и должен быть подключен к контакту № 1 (GND).
» Штыревой соединитель вентилятора ЦП (CPU_FAN): Поддержка вентилятора водяного охлаждения и вентилятора ЦП.

2.4 Установка системной памяти

Модули DDR4

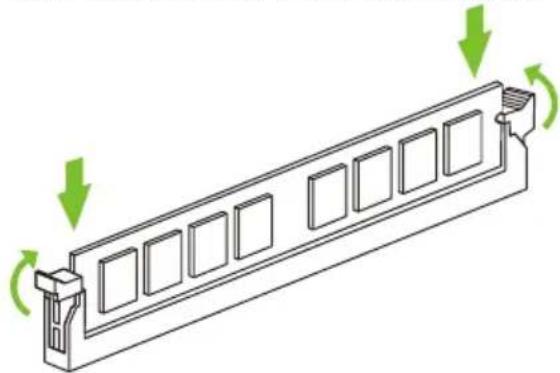

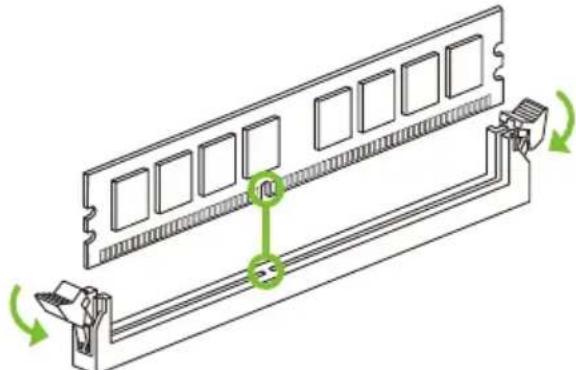

Шаг 1: Разблокируйте слот DIMM, нажав на фиксирующие зажимы наружу. Выровняйте модуль DIMM в слоте таким образом, чтобы выемка на модуле DIMM совпадала с разрывом в слоте.

Шаг 2: Вставьте DIMM вертикально плотно в слот так, чтобы фиксирующие зажимы защелкнулисьи модуль DIMM установился должным образом.

» Если модуль DIMM не вставляется плавно, не применяйте силу. Полностью вытащите его и попробуйте снова.

Емкость памяти

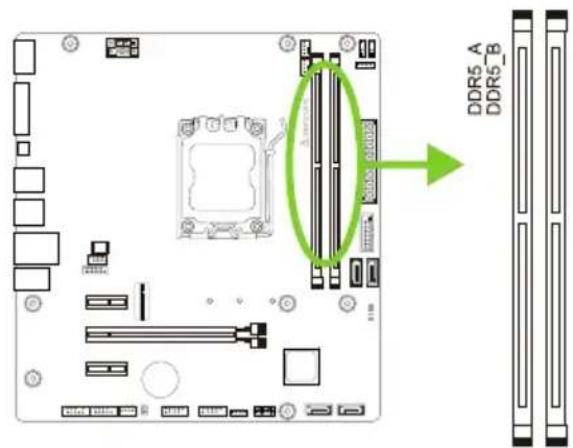

Расположение Модуль	DDR5 Общий объем памяти
DDR5_A 8ГБ/ 16ГБ/ 24ГБ/	32ГБ/ 48ГБ	Максимум 96 ГБ.
DDR5_B 8ГБ/ 16ГБ/ 24ГБ/	32ГБ/ 48ГБ

Установка двухканальной памяти

Ознакомьтесь со следующими требованиями, чтобы активировать двухканальную функцию:

Устанавливайте модули памяти одинаковой плотности попарно, как показано в таблице.

Статус двойного DDR5_A DDR5_B
Disable X O
Enabled O O

(О память установлена, Х память не установлена.)

Примечание

» При установке более одного модуля памяти рекомендуется на этой материнской плате использовать память той же марки и емкости.

» При установке одной памяти мы рекомендуем устанавливать ее в DDR5_B.

2.5 Слоты расширения

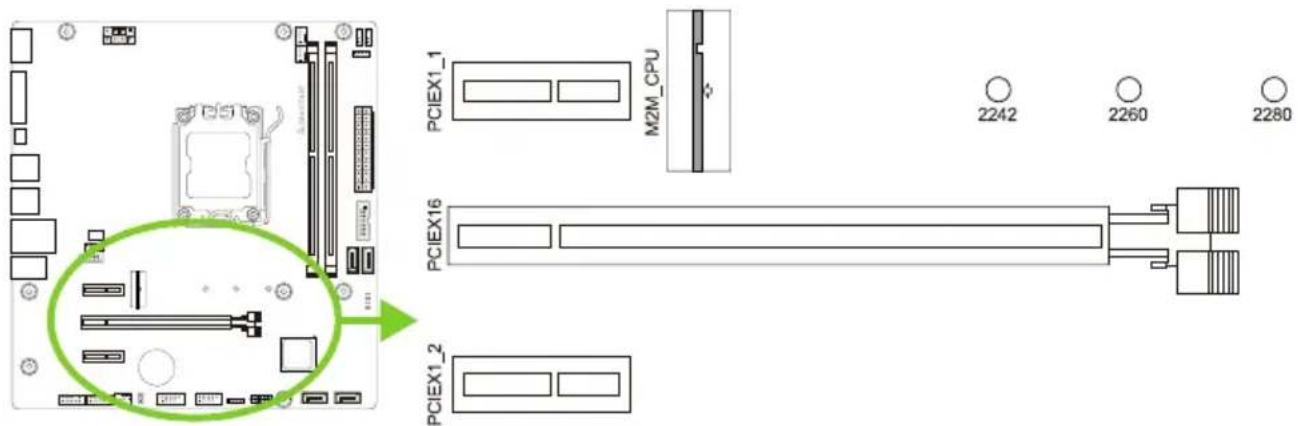

PCIEX16: PCI-Express Gen4x16 (x16 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.

PCIEX1\_1/ PCIEX1\_2: PCI-Express Gen3x1 (x1 режиме)

• Совместимость с PCI-Express 3.0.
- Максимальная пропускная способность слота PCIe составляет 2 ГБ / с.

M2M\_CPU: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2242/2260/2280 типа М.2.
• Поддержка модуля M.2 PCIe до Gen 4.0x4(64 ГБ/с) – NVMe SSD.

Установка М.2 Пряжка

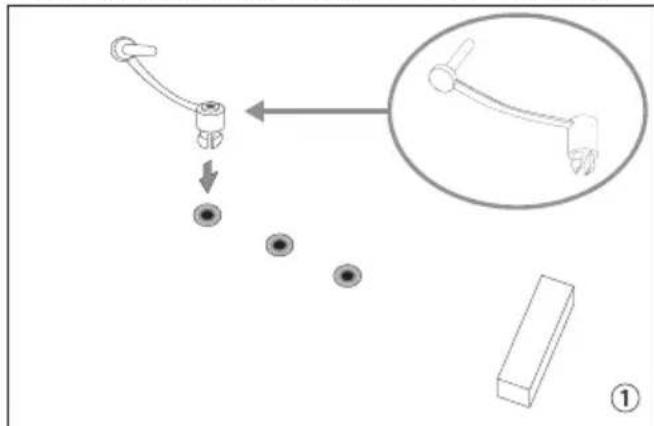

1. Зафиксируйте анкер М.2 в отверстии материнской платы, которое вы используете для твердотельного накопителя М.2.
2. Вставьте твердотельный накопитель М.2 в разъем М.2.
3. Вставьте штифт на анкере М.2 в отверстие на нем.

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

• Прочтите инструкцию к соответствующей карте расширения, прежде чем устанавливать эту карту в компьютер.
• Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы расширения.
• Установите соответствующий драйвер для карты расширения.

Примечание

» Обратите внимание, что при необходимости установить или удалить винт вам понадобится отвертка типа M2. Не рекомендуется использовать отвертку, не отвечающую техническим требованиям, в противном случае можно повредить винт.

2.6 Установка перемычки и переключателя

На рисунке показано, как установить перемычки. Когда колпачковая перемычка помещена на контакты, она «замкнута», в противном случае перемычка «разомкнута».

Контакт разомкнут Контакт замкнут Контакт 1-2 замкнут

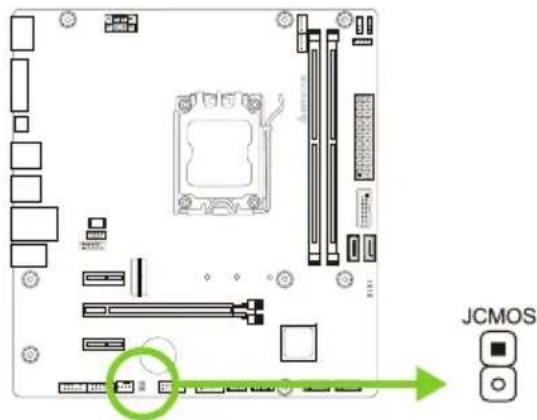

JCMOS: Перемычка очистки CMOS

Перемычка позволяет пользователям восстанавливать безопасные настройки BIOS и данные CMOS. Внимательноследуйте указаниям, чтобы не повредить материнскую плату.

Контакт 1-2 разомкнут: Нормальная работа (по умолчанию).

Контакт 1-2 закорочен: Очистка данных CMOS.

Указания по очистке CMOS:

1. Отсоедините питание переменного тока.
2. Установите перемычку в положение «Контакт 1-2 закорочен», для этого можно прикоснуться к двум контактам металлическим предметом, например отверткой.
3. Подождите пять секунд.
4. После очистки значений CMOS убедитесь, что перемычка находится в положении «Контакт 1-2 разомкнут».
5. Включите питание переменного тока.
6. Загрузите оптимальные значения по умолчанию и сохраните настройки в CMOS.

2.7 Штыревые соединители и разъемы

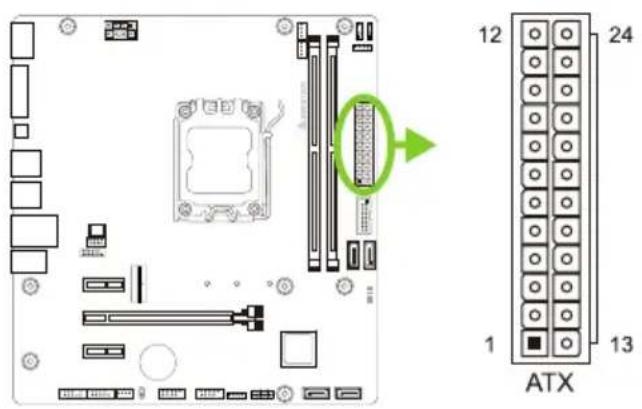

ATXPWR: разъем источника питания ATX

Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24-контактный источник питания АТХ. Перед подключением разъема убедитесь в правильной ориентации.

Pin	Assignment Pin	Assignment
13 +	3.3V 1 +3.3V
14 -	12V 2 +3.3V
15 Ground 3 Ground
16 PS_ON 4+5V
17 Ground 5 Ground
18 Ground 6 +5V
19 Ground 7Ground
20 NC 8PW_OK
21 +	5V 9 Standby Voltage	+5V
22 +	5V 10 +12V
23 +	5V 11 +12V
24 Ground 12 +3.3V

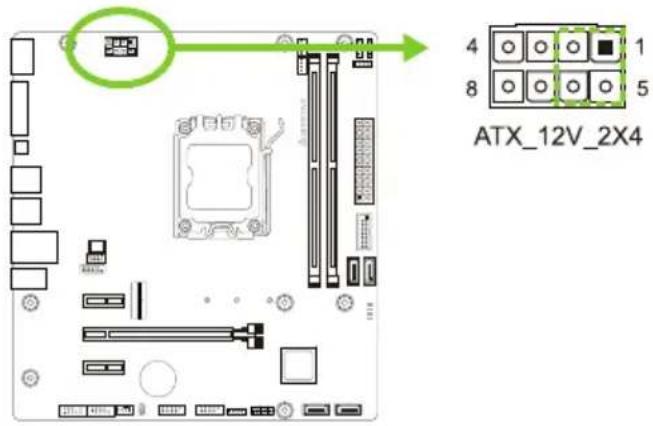

ATX\_12V\_2X4: разъем источника питания ATX

Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания ЦП 4-контактный, подключите его к контактам 1-2-5-6 ATXPWR2.

» Перед включением системы убедитесь, что вставлены оба разъема ATX и ATX_12V_2X4.
» Недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств. При настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью.

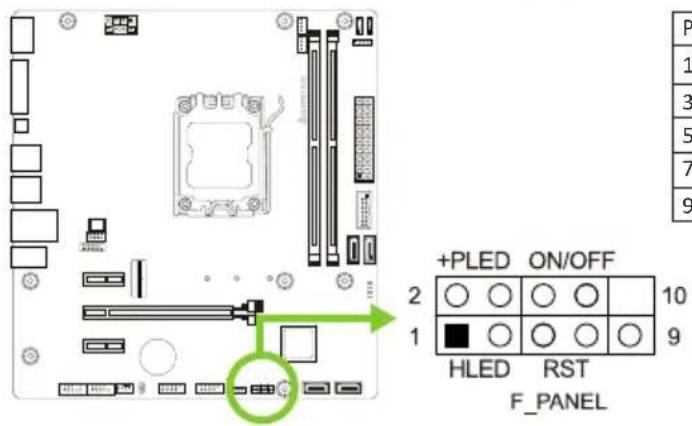

F\_PANEL: штыревой соединитель передней панели

Этот разъем включает в себя соединения включения питания, сброса, светодиода жесткого диска и светодиода питания. Он позволяет пользователю подключать функции переключателя передней панели корпуса ПК.

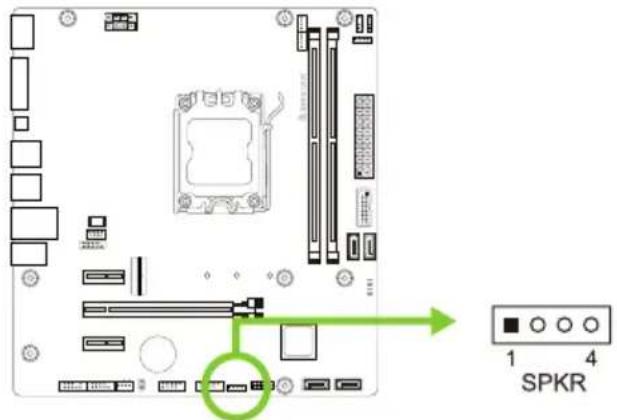

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin Assignment

1 +5V

2 N/A

3 N/A

4Speaker

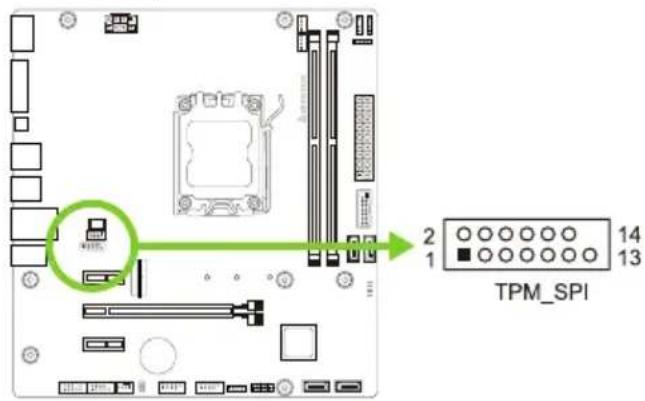

TPM\_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие информацию.

Pin	Assignment	Pin	Assignment
1	+1.8V 2 SPI_PIQ
3	TPM_RST#	4	TPM_CS
5	N/A	6	N/A
7	+1.8V 8 GND
9	N/A 10 SPI_CLK
11	SPI_MISO 12 SPI_MOSI
13	N/A 14 KEY

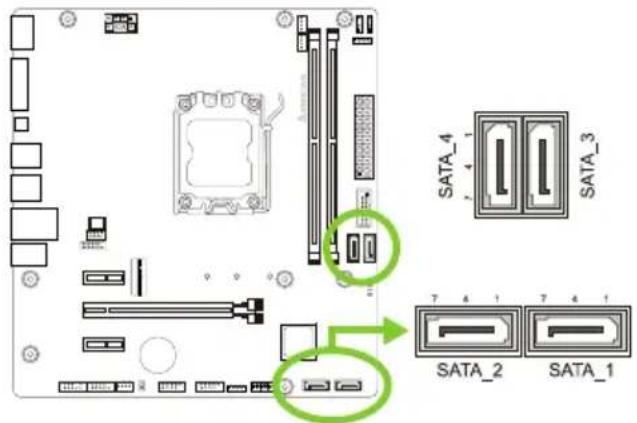

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

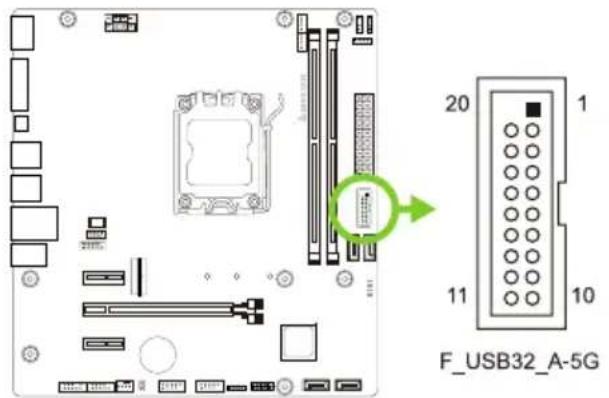

F\_USB32\_A-5G: штыревой соединитель для портов USB 3.2 (Gen1) на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin	Assignment Pin	Assignment
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4Ground 14 SSTX2-
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7Ground 17 SSRX2+
8D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key

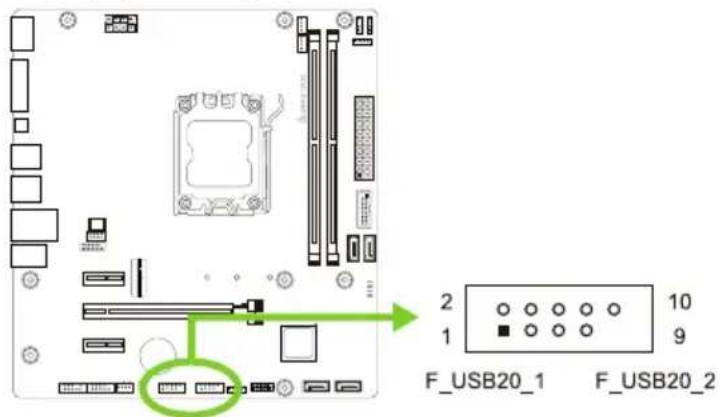

F\_USB20\_1/ F\_USB20\_2: штыревой соединитель для портов USB 2.0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin Assignment

1 +5V (fused)

2 +5V (fused)

3 USB-

4USB-

5 USB+

6 USB+

7Ground

8Ground

9 Key

10 NC

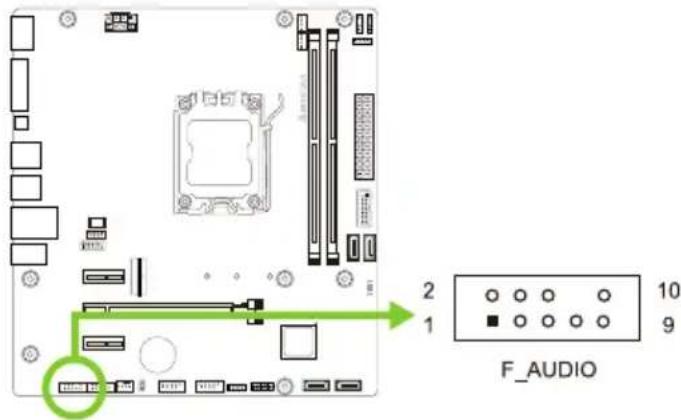

F\_AUDIO: штыревой соединитель аудио передней панели

Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели, который поддерживает HD.

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской платы.

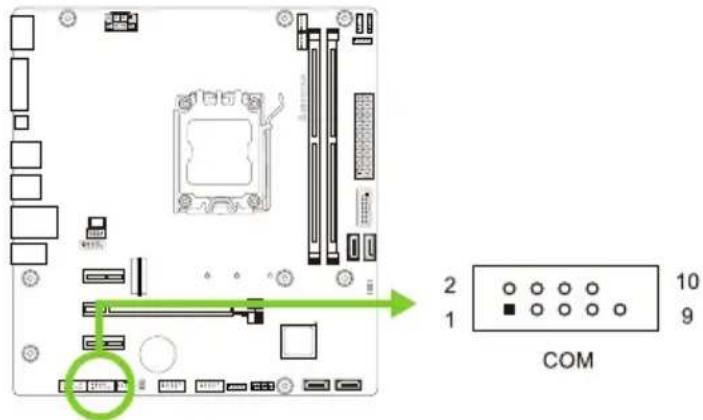

COM: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для подключения порта RS-232.

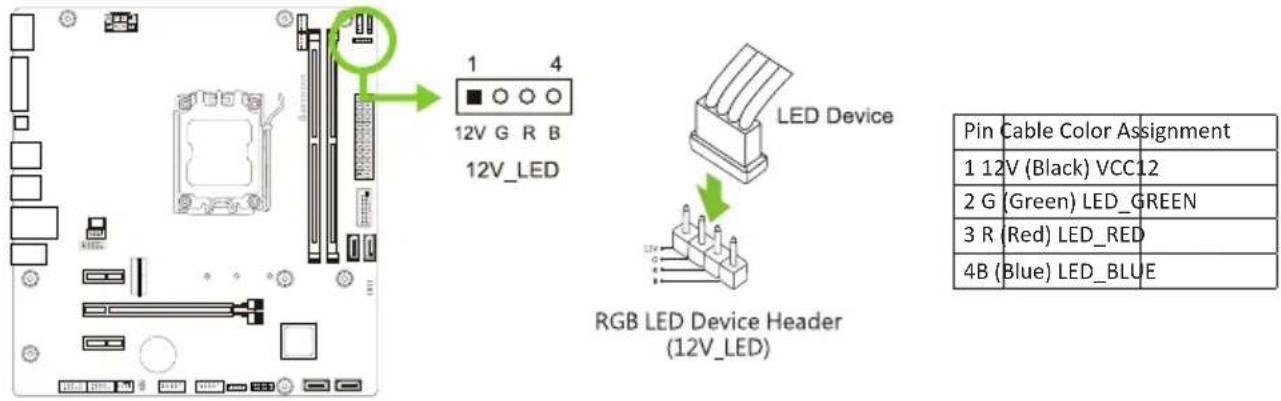

12V\_LED: Штыревой соединитель светодиодного устройства RГБ (5050 SMD)

Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RГБ для светодиодного устройства RГБ (5050 SMD).

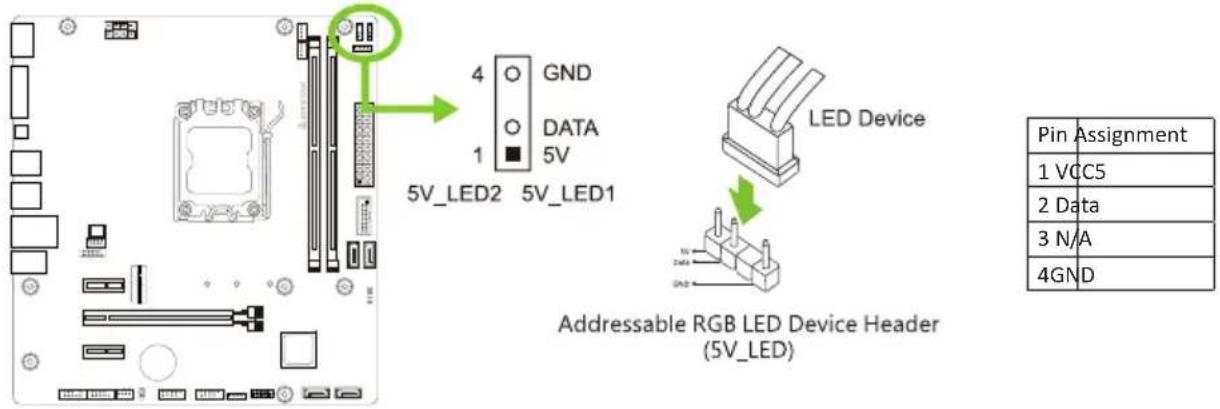

5V\_LED1/ 5V\_LED2: штыревой соединитель адресуемого светодиодного устройства RГБ (WS2818B)

Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными для светодиодного устройства ARГБ (WS2818B).

Примечание

» Убедитесь, что к вашему светодиодному устройству подключен правильный контакт, неправильное подключение может повредить светодиодное устройство или материнскую плату.
» Разъем 12V_LED поддерживает до 5050 светодиодных лент RГБ с максимальной номинальной мощностью 3 А (12 В).
» Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RГБ WS2818B с максимальной номинальной мощностью 3 A (5 B).
» Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См. подробную информацию о настройке программного обеспечения в главе 3.3.

2.8 Светодиоды

Debug LED: Светодиодные индикаторы отладки

Эти светодиоды показывают состояние материнской платы.

DRAM - указывает, что DRAM не обнаружен или неисправен.

CPU - указывает, что ЦП не обнаружен или неисправен.

VGA - указывает, что графический процессор не обнаружен или неисправен.

BOOT - указывает, что загрузочное устройство не обнаружено или не работает.

Примечание

» После запуска компьютера светодиодные индикаторы загорятся в следующем порядке: DRAM → CPU → VGA → BOOT
» Когда компьютер будет готов, светодиодный индикатор покажет, где произошла ошибка, и будет гореть до тех пор, пока проблема не будет решена.
» После запуска компьютера светодиод Debug не загорится, если не обнаружено никаких отклонений.

Глава 3: UEFI BIOS и программное обеспечение

3.1 Настройка UEFI BIOS

- Программа настройки BIOS может использоваться для просмотра и изменения настроек BIOS для компьютера. Доступ к программе настройки BIOS можно получить, нажав клавишу после начала тестирования памяти POST (сокр. англ. Power-On Self-Test, самотестирование при включении питания) и до начала загрузки операционной системы.

- Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI BIOS

3.2 Обновление BIOS

BIOS можно обновить с помощью одной из следующих утилит:

- BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или компакт-диске.

- Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске), компакт-диске или из местоположения файла в Интернете.

3.3 Обновление SMART BIOS материнской платы

1. Сначала подготовьте USB-накопитель в формате FAT32 и скопируйте (1) файл BIOS и (2) инструмент «BIOSUBU.BIN» на USB-накопитель.

2. Измените (1) имя файла BIOS на «PSPBIOS.IMG» для обновления BIOS.

3. Материнская плата для обновления BIOS должна быть подключена к источнику питания, а ЦП должен быть установлен, а переключатель источника питания установлен в положение OFF.

4. Вставьте USB-накопитель с подготовленным файлом (1) «PSPBIOS.IMG» в назначенный USB-порт (SMART BIOS USB Port).

5. Установите выключатель питания в положение ON, нажмите и удерживайте кнопку «SMART BIOS UPDATE», затем нажмите кнопку питания системы. Через 3-5 секунд отпустить кнопку «SMART BIOS UPDATE» и дождаться обновления.

6. Через некоторое время система материнской платы выключится напрямую и перезапустится через 4-5 секунд.

7. После обычного процесса загрузки вы можете проверить, была ли обновлена версия BIOS в SETUP.

8. Мы рекомендуем вам нажать , чтобы загрузить настройки BIOS по умолчанию, чтобы обеспечить совместимость и стабильность системы, и нажать , чтобы сохранить и выйти.

BIOSTAR BIO-Flasher

Примечание

» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16 и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.

Обновление BIOS с помощью BIOSTAR BIOS Flasher

1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.

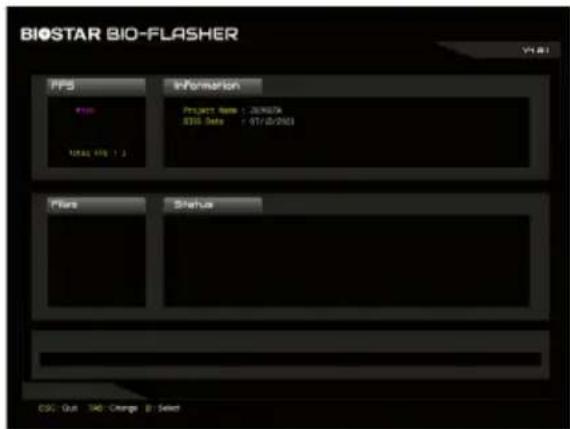

4. Включите или перезагрузите компьютер, а затем нажмите во время процесса POST.

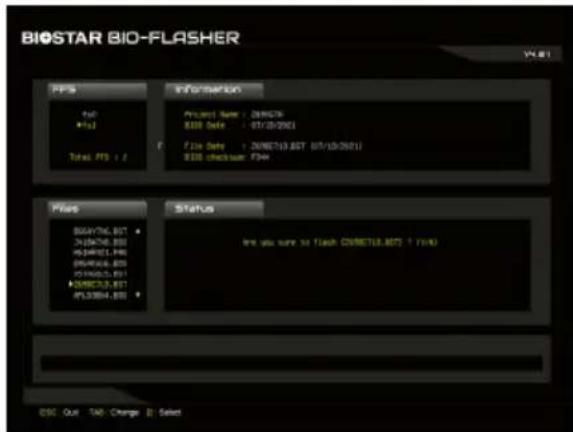

5. После входа в экран POST появляется утилита BIOS-FLASHER. Выберите для поиска файла BIOS.

1. Выберите соответствующий файл BIOS, и появится сообщение с вопросом, действительно ли вы хотите перепрограммировать файл BIOS. Нажмите «Да», чтобы начать обновление BIOS.

1. После завершения перепрограммирования BIOS появляется диалоговое окно с просьбой перезапустить систему. Нажмите кнопку <У>, чтобы перезапустить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через Интернет)

1. Установите утилиту BIOS Update с DVD-диска.

2. Перед использованием этой функции убедитесь, что система подключена к Интернету.

3. Запустите утилиту BIOS Update и нажмите кнопку «Online Update» (Онлайн-обновление) на главном экране

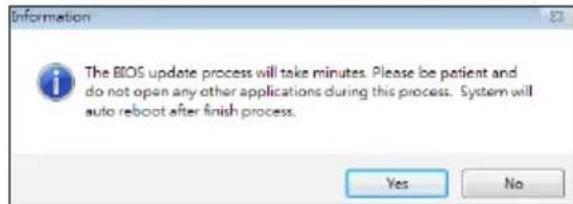

4. Откроется диалоговое окно с запросом вашего согласия на запуск BIOS Update. Нажмите «Да», чтобы начать процедуру онлайн-обновления.

5. Если есть новая версия BIOS, утилитапредложит вам загрузить ее. Нажмите «Да», чтобы продолжить.
6. После завершения загрузки вас спросят, запрограммировать (обновить) BIOS или нет. Нажмите «Да», чтобы продолжить.
7. После завершения процесса обновления вам будет предложено перезагрузить систему. Нажмите «ОК» для перезагрузки.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения) и (Сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через файл BIOS)

1. Установите утилиту BIOS Update с DVD-диска.

2. Загрузите правильную BIOS с веб-сайта http://www.biostar.com.tw/

3. Запустите утилиту BIOS Update и нажмитекнопку «Update BIOS» (Обновить BIOS) на главном экране.

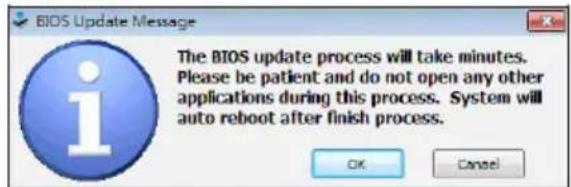

4. Появится предупреждающее сообщение с запросом вашего согласия на запуск BIOS Update. Нажмите «ОК», чтобы начать процедуру обновления.

5. Выберите местоположение вашего файла BIOS в системе. Выберите нужный файл BIOS и нажмите «Open» (Открыть). Это займет несколько минут, проявите терпение.

6. После завершения процесса BIOS Update нажмите «ОК», чтобы перезагрузить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти в настройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Резервное копирование BIOS

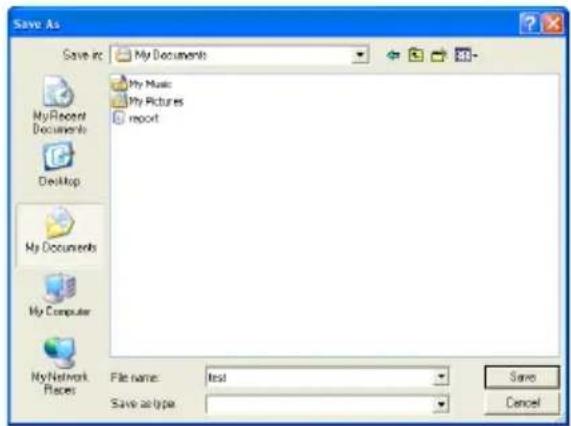

Нажмите кнопку «Backup BIOS» (Резервное копирование BIOS) на главном экранедля резервного копирования BIOS и выберите нужноеместоположение для файла резервной копии BIOS в системеи нажмите «Save» (Сохранить).

3.4 Программное обеспечение

Установка программного обеспечения

1. Вставьте установочный DVD-диск в оптический привод. Появится программа установки драйвера, если включена функция автозапуска.
2. Выберите установку программного обеспечения, а затем щелкните название соответствующего программного обеспечения.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Запуск программного обеспечения

После завершения процесса установки вы увидите значок программного обеспечения на рабочем столе. Дважды щелкните значок, чтобы запустить его.

Примечание

» Все сведения и содержимое, относящиеся к следующему программному обеспечению, могут быть изменены без предварительного уведомления. Для повышения производительности программное обеспечение постоянно обновляется.
» Информация и изображения, описанные далее, предназначены только для справки. Фактическая информация и настройки на плате могут немного отличаться от приведенных в настоящем руководстве.

Утилита BIOScreen

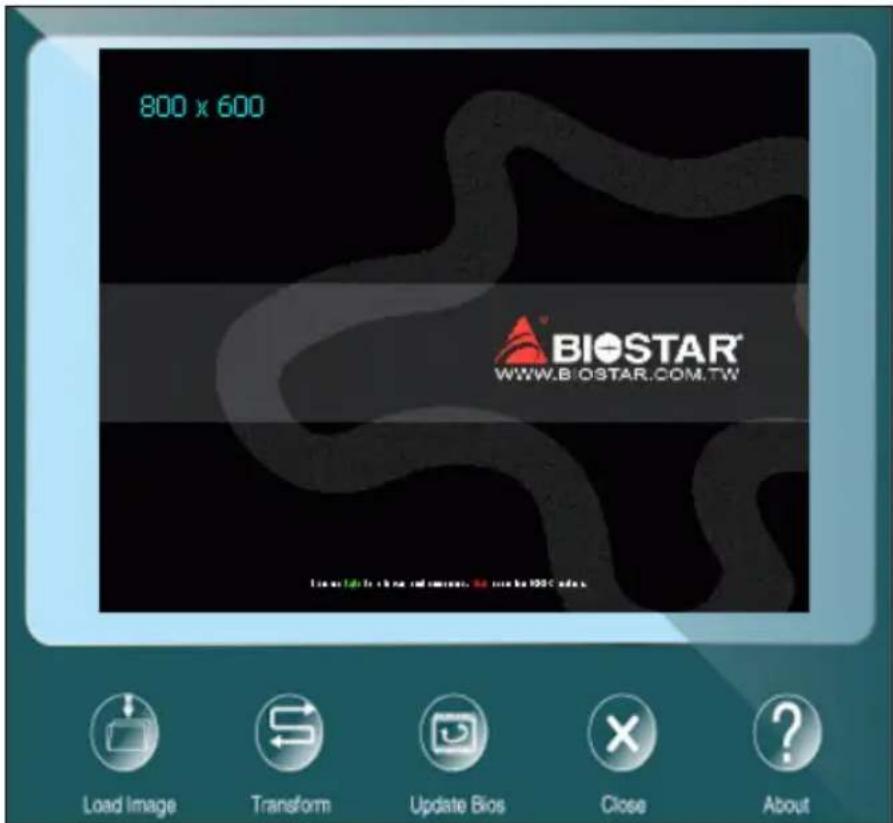

Эта утилита позволяет легко персонализировать загрузочный логотип. Вы можете выбрать ВМР в качестве загрузочногологотипа, чтобы индивидуализировать свой компьютер.

Выполните следующие пошаговые инструкции, чтобы обновить загрузочный логотип:

• Загрузите изображение: Выберите изображение в качестве загрузочного логотипа.
• Преобразуйте: Преобразуйте изображение для BIOS и посмотрите результат.
• Обновите BIOS: Запишите изображение в память BIOS, чтобы завершить обновление.

Vivid LED DJ

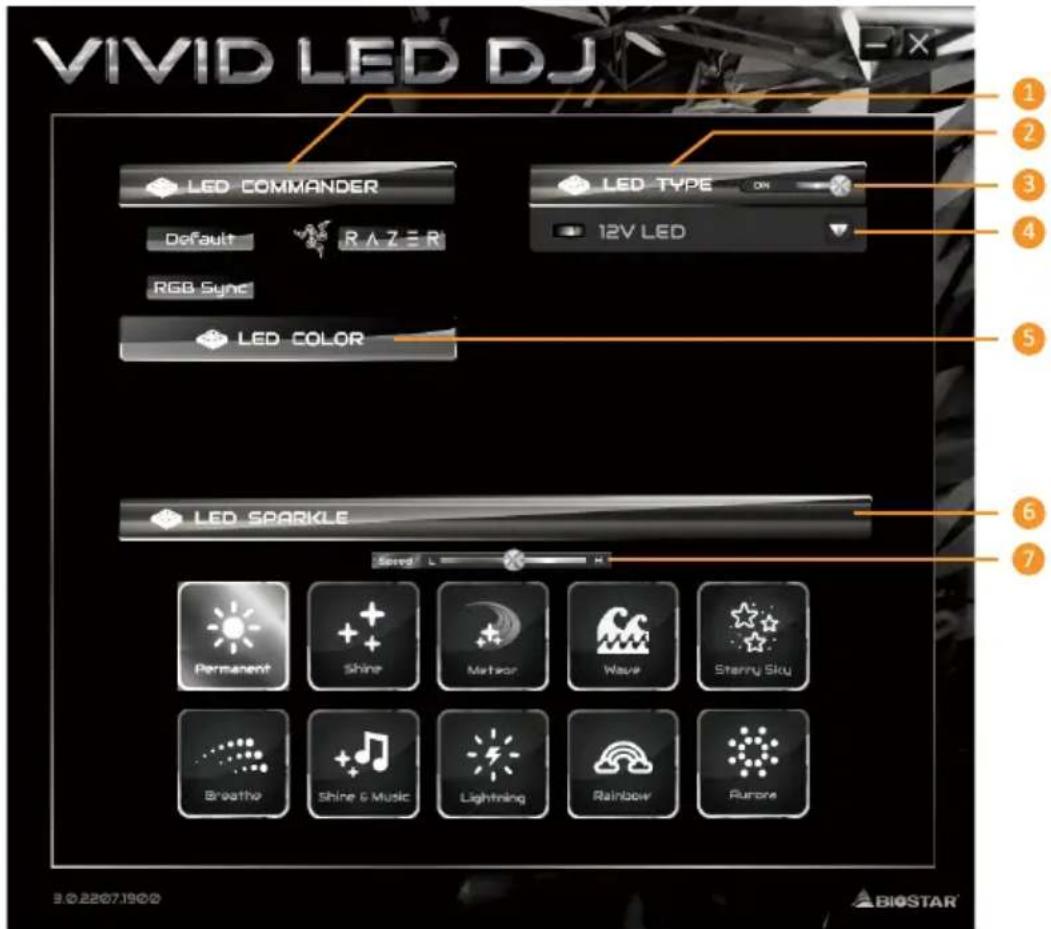

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RГБ.

1. LED COMMANDER (Управление светодиодами): позволяет выбрать режим светодиодов.

2. Default (По умолчанию): светодиодная подсветка по умолчанию. (Синий свет)

3. RAZER: позволяет подключиться к приложению RAZER для синхронизации световых индикаторов материнской платы.

» При использовании режима RAZER выключите программное обеспечение VIVID LED DJ, и светодиодная подсветка вернется в состояние по умолчанию.
» Режим RAZER предназначен для достижения синхронизации светодиодной подсветки через соединениес программным обеспечением RAZER.
» Для использования режима RAZER необходимо установить программное обеспечение RAZER. После установки программного обеспечения появится значок RAZER.
» При использовании режима RAZER его необходимо использовать с устройствами, имеющими отношение к RAZER, и периферийными устройствами.
» Для информации по RAZER перейдите на официальный сайт RAZER.

- RГБ Sync (Синхронизация RГБ): позволяет синхронизировать настройки элемента «Тип светодиодов»

1. LED Type (Тип светодиодов): выбор блоков светодиодной подсветки.

2. Светодиод 12 В: светодиодная подсветка 12 В. (Устройство 12V_LED)

3. Светодиод 5 В: светодиодная подсветка 5 В. (Устройство 5V_LED)
   • Синхронизация памяти: светодиодная подсветка аудио RГБ. (Светодиод памяти)

4. Вкл./Выкл.: включение или отключение функции VIVID LED.

5. Вкл./Выкл.: позволяет включать или отключать светодиод отдельного элемента.

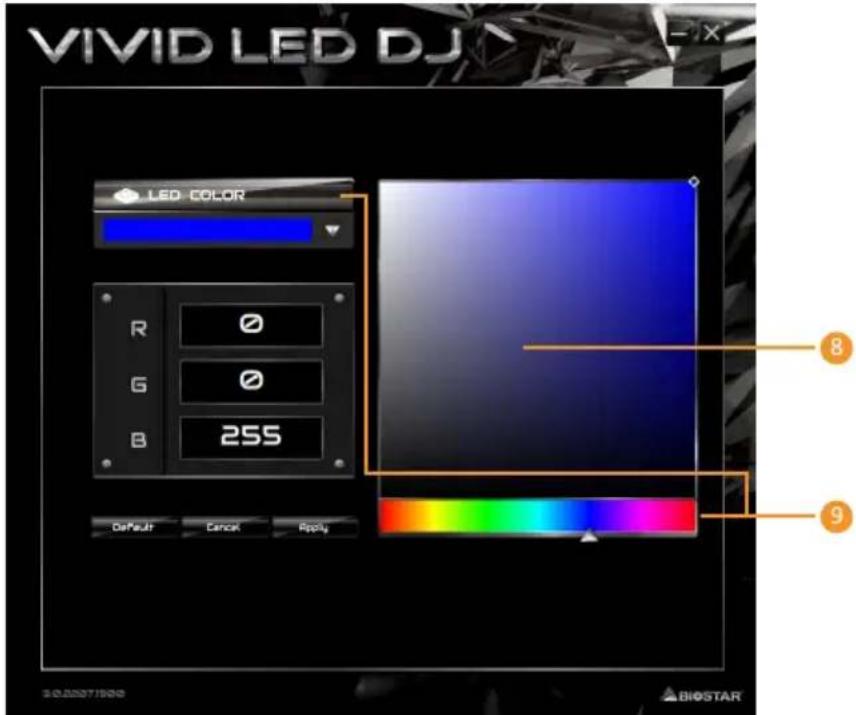

6. LED COLOR: светодиоды менять цвет

7. LED SPARKLE (Сверкание светодиодов): позволяет выбрать сверкание светодиодов.

8. Permanent (Постоянно): светодиоды постоянно горят.

9. Shine (Сияние): светодиоды мигают с определенной частотой.
10. Breath (Дыхание): светодиоды постепенно загораются и гаснут.
11. Shine & Music (Сияние и музыка): светодиоды будут мигать в соответствии с музыкой, воспроизводимой в вашей системе.

» Перед использованием программы VIVID LED DJ убедитесь, что динамик или наушники правильно подключенык аудиоразъему.

• Meteor (Meteop): светодиоды «скользят» с определенной частотой.
• Wave (Волна): светодиоды светятся в ритме водной волны.
• Starry sky (Звездное небо): светодиоды мерцают в определенном ритме.
  • Lightning (Молния): светодиоды мигают и «скользят» с определенной частотой.
• Rainbow (Радуга): светодиоды светятся в ослепительном красочном ритме.
• Aurora (Аврора): светодиоды светятся мягким светом и слегка мерцают.
• Starry night(Звездная ночь): LED двухцветное мигание.
• Colourful Permanent(Красочный постоянный): LED постоянно горят разноцветной петлей.
• Colourful Shine(Красочный блеск): LED мигать на определенной частоте с красочной петлей.

• Colourful Breathe(Красочное дыхание): LED постепенно вспыхивать и выключаться с красочной петлей.

• Переключатель высокой/низкой частоты: позволяет регулировать частоту.

1. Полоса яркости светодиодов: позволяет регулировать яркость светодиодов.
2. Цветовая палитра: позволяет выбрать конкретный цвет светодиодов.

Примечание

» С помощью VIVID LED DJ пользователи могут управлять четырьмя светодиодными световыми зонами независимо друг от друга с различными режимами мигания (LED SPARKLE – Сверкание светодиодов).

Глава 4: Полезная помощь

4.1 Установка драйвера

После установки операционной системы вставьте полный установочный DVD-диск в оптический привод и установите драйвер для повышения производительности системы. После того, как вы вставите DVD-диск, появится следующее окно.

Руководство по установке автоматически определит вашу материнскую плату и операционную систему.

A. Driver (Драйвер)

Чтобы установить драйвер, щелкните значок драйвера. В руководстве по установке будут перечислены совместимыедрайверы для вашей материнской платы и операционной системы. Щелкните каждый драйвер устройства, чтобы запуститьпрограмму установки.

B. Software (Программное обеспечение)

Чтобы установить программное обеспечение, щелкните значок программного обеспечения. В руководстве по установке будет перечислено программное обеспечение, доступное для вашей системы, щелкните название каждого программного обеспечения, чтобы запустить программу установки.

C. Manual (Руководство)

Помимо руководства в бумажной форме, мы также предоставляем руководство на DVD-диске. Щелкнитезначок «Руководство», чтобы просмотреть имеющееся руководство.

Примечание

» Если это окно не появилось после того, как вы вставили DVD-диск, воспользуйтесь браузером файлов, чтобы найти и запустить файл SETUP.EXE на оптическом приводе.
» Вам понадобится Acrobat Reader, чтобы открыть файл руководства. Загрузите последнюю версию программы AcrobatReader с http://get.adobe.com/reader/
» Материнская плата, показанная на рисунках, может отличаться от реальной платы. эти рисунки предназначены только для справки.

Звуковые коды загрузочного блока

Количество Описание
Непрерывно	Ошибка определения размера памяти или модуль памяти не найден

Звуковые POST-коды BIOS

Количество Описание
1 Успешная загрузка.
8Ошибка памяти дисплея (системный видеодаптер)

4.3 Поиск и устранение неисправностей

Перегрев ЦП

Если система автоматически выключается в течение нескольких секунд после включения, это означает, что активирована функция защиты ЦП.

Когда ЦП перегревается, материнская плата автоматически отключается во избежание повреждения ЦП, и система не может включиться снова.

В этом случае дважды убедитесь, что:

1. Поверхность кулера ЦП расположено ровно по отношению к поверхности ЦП.

2. Вентилятор ЦП вращается нормально.

3. Частота вращения вентилятора ЦП соответствует частоте ЦП.

После подтверждения выполните следующие действия, чтобы снять функцию защиты ЦП.

1. Отсоедините шнур питания от источника питания на несколько секунд.

2. Подождите несколько секунд.

3. Подключите шнур питания и загрузите систему.

Или вы можете:

1. Очистить данные CMOS. (См. раздел «Замыкание штыревого соединителя CMOS: JCMOS1»)

2. Подождите несколько секунд.

3. Снова включить систему.

4.4 Функции RAID

RAID Definitions

В системе RAID 0 данные разделены на блоки, которые записываются на все диски в массиве. Одновременное использование нескольких дисков (как минимум 2) обеспечивает превосходную производительность ввода-вывода. Эту производительность можно дополнительно повысить за счет использования нескольких контроллеров, в идеале одного контроллера на диск.

Особенности и преимущества

Диски: минимум 2, максимум до 6 или 8. В зависимости от платформы.

• Использование: предназначен для некритичных данных, для которых требуется высокая пропускная способность, или для любой среды, для которой не требуется отказоустойчивость.
• Преимущества: обеспечивает повышенную пропускную способность данных, особенно для больших файлов. Отсутствие штрафаза потерю емкости для четности.
• Недостатки: не обеспечивает отказоустойчивость. Если какой-либо диск в массиве выходит из строя, все даннытеряются.
• Отказоустойчивость: нет.
• Общая емкость: (Минимальная емкость жесткого диска) x (Количество подключенных жестких дисков)

RAID 1

Данные сохраняются дважды путем записи их как на диск данных(или набор дисков с данными), так и на зеркальный диск (или набор дисков). Еслидиск выходит из строя, контроллер использует либо диск с данными, либозеркальный диск для восстановления данных и продолжает работу. Длямассива RAID 1 требуется не менее 2 дисков.

Особенности и преимущества

• Диски: минимум 2, максимум 2.
- Использование: RAID 1 идеально подходит для небольших баз данных или любой другой области применения, для которой требуетсяотказоустойчивость и минимальная емкость.
- Преимущества: обеспечивает 100% избыточность данных. Если один диск выходит из строя, контроллер переключаетсяна другой диск.
- Недостатки: требуются 2 диска для места для хранения одного диска. Производительность снижается во время восстановления диска.
- Отказоустойчивость: да.

RAID 10 (1+0)

RAID 10 сочетает в себе преимущества (и недостатки) RAID 0 и RAID 1 в одной системе. Он обеспечивает безопасность за счет зеркального отображения всех данных на вторичном наборе дисков (диски 3 и4 на следующем рисунке) при использовании чередования для каждого набора дисков для ускорения передачи данных.

Особенности и преимущества

• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
- Преимущества: оптимизирует как отказоустойчивость, так и производительность, обеспечивая автоматическую избыточность. Может использоваться одновременно с другими уровнями RAID в массиве и позволяет использовать запасные диски.
- Недостатки: требуется вдвое больше доступного дискового пространства для избыточности данных, как yRAID уровня 1.
- Отказоустойчивость: да.

BIOSTAR®

FCC 조항
