SRP-500 - Радио Sven - Бесплатное руководство пользователя

Тип продукта	Портативное радио
Бренд	Sven
Модель	SRP-500
Размеры (ШхВхГ)	200 x 120 x 50 мм
Вес	300 г
Питание	3 батарейки AA (не входят в комплект) или DC 5V через micro USB
Диапазон частот FM	87.5 – 108 МГц
Диапазон частот AM	522 – 1620 кГц
Дисплей	ЖК-дисплей с подсветкой
Динамик	Встроенный 3 Вт моно
Разъем для наушников	3.5 мм стерео
Антенна	Телескопическая для FM, встроенная ферритовая для AM
Память предустановок	20 станций (10 FM, 10 AM)
Часы	Цифровые с будильником и повтором
Таймер	Таймер сна (15/30/60/90/120 мин)
Регулятор громкости	Ручка вращения
Ручка для переноски	Складная ручка
Материал корпуса	ABS-пластик
Аксессуары в комплекте	Кабель micro USB, руководство пользователя
Обслуживание	Чистите мягкой сухой тканью; избегайте влаги и высоких температур
Наличие запчастей	Обратитесь в службу поддержки Sven для замены деталей

Часто задаваемые вопросы - SRP-500 Sven

Как установить часы на Sven SRP-500?

Нажмите и удерживайте кнопку Clock в течение 2 секунд. Часы начнут мигать. Используйте кнопки Tuning Up/Down для установки часа. Нажмите Clock снова; минуты начнут мигать. Установите минуты, затем нажмите Clock для подтверждения.

Можно ли использовать аккумуляторные батареи?

Да, радиоприемник работает с аккумуляторными батареями AA (NiMH). Вы также можете питать его через порт micro USB (5В).

Как улучшить прием FM?

Полностью выдвините телескопическую антенну. Поверните радиоприемник для наилучшего сигнала. Если находитесь в помещении, подойдите к окну.

Как установить будильник?

Нажмите кнопку Alarm. Используйте Tuning Up/Down для установки времени будильника. Нажмите Alarm снова для выбора источника пробуждения (зуммер или радио). Нажмите Power для сохранения.

Почему мой радиоприемник не включается?

Проверьте, правильно ли вставлены батареи или подключен кабель micro USB. Попробуйте новые батареи или другой источник питания USB.

Как сохранить радиостанции?

Настройтесь на нужную станцию, затем нажмите и удерживайте одну из кнопок Preset (1-5) до звукового сигнала. До 10 предустановок на диапазон.

Есть ли у радиоприемника подсветка?

Да, ЖК-дисплей имеет подсветку, которая включается ненадолго при нажатии любой кнопки. Ее можно настроить на постоянное включение через меню.

Как чистить радиоприемник?

Протрите внешнюю поверхность мягкой сухой тканью. Не используйте абразивные чистящие средства и не погружайте в воду. Берегите от пыли и влаги.

Что такое таймер сна и как его использовать?

Таймер сна автоматически выключает радиоприемник через заданное время. Нажимайте кнопку Sleep повторно для выбора 15/30/60/90/120 минут. Радиоприемник выключится по истечении выбранного времени.

Где можно найти запчасти или обслуживание?

Для запчастей или ремонта обратитесь в службу поддержки Sven через их веб-сайт или авторизованные сервисные центры. Укажите модель SRP-500.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRP-500 Sven

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим Вас за покупку портативного радиоприёмника TM SVEN!

АВТОРСКОЕ ПРАВО

© 2021. SVEN PTE. LTD. Версия 1.0 (20.05.2021).

Данное руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые несоответствия. Информация данного руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном руководстве.

СОДЕРЖАНИЕ

ENG 2

RUS....6

UKR 11

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

КОМПЛЕКТНОСТЬ

• Портативный радиоприёмник — 1 шт.
- Кабель питания USB к microUSB — 1 шт.
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.

Техническая поддержка размещена на сайте www.sven.fi. Здесь же Вы сможете найти обновленную версию данного руководства.

НАЗНАЧЕНИЕ

Портативные радиоприёмники SRP-500, SRP-505 предназначены для приема радиостанций в FM/AM/SW диапазоне, воспроизведения файлов MP3 с USB/microSD носителей отформатированных в формате FAT32.

ОСОБЕННОСТИ

• Беспроводная передача звука по Bluetooth с любого совместимого источника
  • Встроенный литий-ионный аккумулятор 1200 мАч
  • Воспроизведение музыки с USB flash и microSD карт памяти
• Прием радиостанций в диапазоне вещания FM, AM, SW
  • Телескопическая поворотная антенна

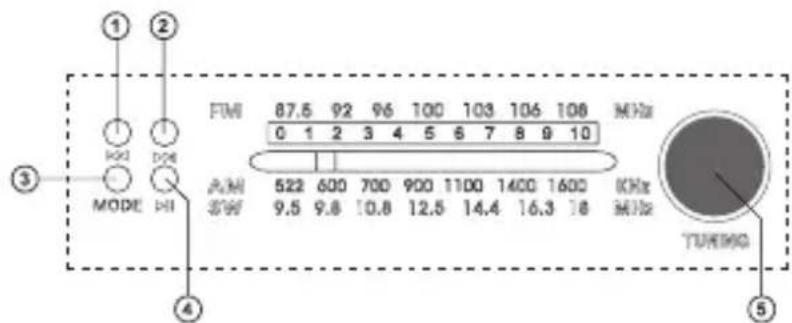

Устройство

① кпереход на предыдущий трек (в режиме Проигрывателя); Навигация по треку (длительное нажатие)
② ➞: переход на следующий трек (в режиме Проигрывателя); Навигация по треку (длительное нажатие)
③ MODE: переключение режимов работы: BT/USB/microSD (кратковременное нажатие); Предыдущая папка при длительном нажатии в режиме USB/microSD
④ ▶I: кнопка Воспроизведение/Пауза (в режиме Проигрывателя); Следующая папка при долгом нажатии в режиме USB/microSD; Разрыв соединения при длительном нажатии (режим BT)
⑤ Ручка настройки станций
⑥ Ручка выбора режима: BT/MP3/FM/AM/SW
⑦ Ручка вкл/выкл и регулятор громкости
⑧ Разъем для подключение USB flash

Панель управления SRP-500

Панель управления SRP-505 Вид сбоку
Puc. 1.

⑨ Слот для подключения microSD карт
⑩ AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер, т.п.)
⑪ Индикатор процесса проигрывателя
⑫ Индикатор процесса заряда АКБ
⑬ DC 5V: разъем micro USB для подключения радиоприёмника к зарядному устройству, порту USB ноутбука/ПК

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора

• Подсоедините радиоприёмник к USB-порту ПК или USB-зарядному устройству с помощью кабеля microUSB к USB (из комплекта). При зарядке индикатор ⑫ горит красным цветом. Индикатор ⑫ гаснет, если аккумулятор заряжен.
• В радиоприёмнике используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить радиоприёмник без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.
• Включите радиоприёмник в режим Bluetooth. Для чего переведите ручку выбора режима ⑥ в самое верхнее положение. При необходимости (переход из режима USB/microSD) дополнительно нажмите кнопку MODE ③ на передней панели, раздастся звуковое подтверждение выбранного режима.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN SRP-500/SRP-505», с которым необходимо установить соединение*.
• При удачном подключении в радиоприёмнике раздаётся короткий звуковой сигнал**.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD или USB flash – FAT32. Максимальный объем 32 Г6. Не рекомендуется использовать micro SD Ultra Speed.

- При установке USB flash или micro SD-носителя в соответствующий слот при включенном радиоприёмнике и включенном режиме MUSIC, воспроизведение начнётся автоматически. С помощью кнопки ④ переключаются режимы Воспроизведение/Пауза. Кнопками ① (предыдущий трек) и ② (следующий трек) можно управлять треками.

Режим Радио

- Включите устройство. Выберите желаемый диапазон – переключателем ⑥. При приеме в диапазоне SW/FM раскройте телескопическую антенну на задней стенке сверху. С помощью ручки настройки ⑤, выберете желаемую станцию.

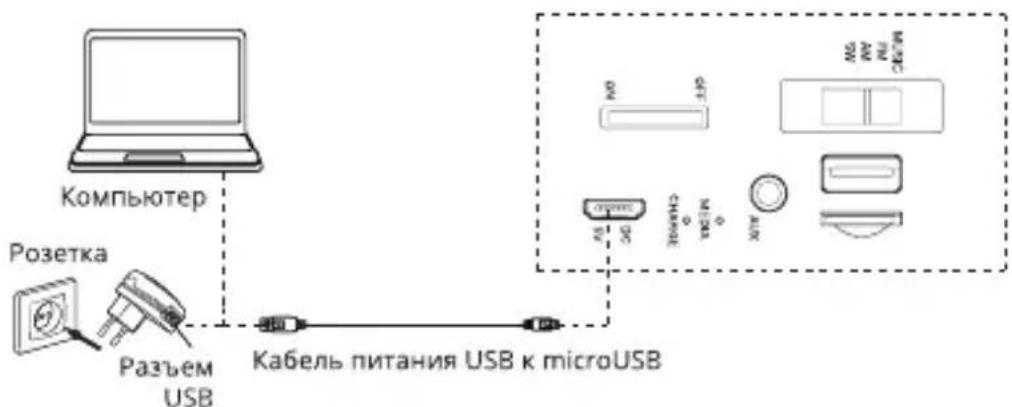


Рис. 2. Схема подключения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение
Частотный диапазон, Гц 100 – 12 000
Выходная мощность (RMS), Вт 3
Диаметр диффузора динамика, мм ∅ 90
Питание, В литий-ионный аккумулятор,	мАч – 1200 USB/ ——5V
Радиус действия Bluetooth, м до 10
Номинальный ток потребления, А 0,075
Цвет черный, белый
Размеры, мм 230 × 147 × 110
Вес, кг 0,838

Примечания:

- Приведенные технические характеристики справочные и не могут служить основанием для претензий.

- Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Зарядка аккумулятора

Импортер в России: ООО «Регард», 105082, г. Москва, ул. Фридриха Энгельса, д.75, стр. 5. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi. Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.
