Тип продукта	СЧ-динамик (среднечастотный)
Модель	Hannibal HM-8E PRO
Бренд	Deaf Bonce
Размер (дюйм)	8
Номинальная мощность (RMS)	85 Вт
Максимальная мощность (MAX)	170 Вт
Импеданс	4 Ом
Чувствительность (SPL)	95 дБ
Диапазон частот	80 – 11 000 Гц
Диаметр звуковой катушки	1 дюйм
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Материал намотки катушки	Омедненный алюминий
Параметры Тиля-Смолла: Fs	80,1 Гц
Параметры Тиля-Смолла: Vas	24,13 л
Параметры Тиля-Смолла: Qts	1,01
Параметры Тиля-Смолла: BL	4,13
Рекомендуемые фильтры	ФВЧ: 150-250 Гц (24 дБ/окт) или 250-350 Гц (12 дБ/окт); ФНЧ: 8-10 кГц (12 дБ/окт)
Гарантия	12 месяцев
Страна производства	Китай

Часто задаваемые вопросы - Hannibal HM-8E PRO Deaf Bonce

Как правильно подключить динамик Hannibal HM-8E PRO?

Подключение должно выполняться с соблюдением полярности. Убедитесь, что общий импеданс не ниже минимально допустимого для вашего усилителя. Рекомендуется последовательное или параллельное соединение с другими динамиками, как показано в инструкции.

Какой усилитель рекомендуется для этого динамика?

Рекомендуемые усилители Deaf Bonce: MFA-2.80, MFA-2.120, MFA-2.220, MFA-2.320, MFA-2.420, MFA-2.520, MFA-4.80, MFA-4.120, MFA-4.180, MFA-4.220, MFA-4.320, MFA-5.1000. Номинальная мощность усилителя не должна превышать номинальную мощность динамика (85 Вт RMS).

Какие настройки фильтров оптимальны?

Для СЧ-динамика Hannibal HM-8E PRO рекомендуется: ФВЧ на 150-250 Гц (24 дБ/окт) или 250-350 Гц (12 дБ/окт) и ФНЧ на 8-10 кГц (12 дБ/окт). Это обеспечит чистый звук без искажений.

Какова чувствительность динамика?

Чувствительность (SPL) составляет 95 дБ при 1 Вт/1 м. Это указывает на высокую эффективность, но не является прямым показателем звукового давления в салоне автомобиля.

Можно ли использовать динамик во влажных условиях?

Нет, не рекомендуется. Динамик должен устанавливаться в местах, защищенных от воды, излишней влажности, пыли и грязи. Рабочая температура: от +5 °C до +40 °C.

Какой срок службы динамика?

Срок службы составляет 12 месяцев со дня передачи товара потребителю. По истечении этого срока эксплуатация не допускается.

Как правильно закрепить динамик в автомобиле?

Динамик должен быть надежно закреплен, чтобы избежать повреждений при движении. Используйте подходящие крепежные элементы. Убедитесь, что под местом установки нет электропроводки или трубопроводов.

Что делать, если динамик перестал работать?

Проверьте подключение, состояние кабелей и настройки усилителя. Если проблема сохраняется, обратитесь к дилеру для гарантийного обслуживания. Не пытайтесь ремонтировать самостоятельно.

Как утилизировать динамик?

Динамик не выбрасывается с бытовыми отходами. Сдайте его в специальный пункт утилизации электронного оборудования. Это способствует защите окружающей среды.

Какое сечение акустического кабеля использовать?

Используйте таблицу выбора сечения из инструкции в зависимости от длины кабеля и потребляемой мощности. Для мощностей до 2000 Вт и длины до 5 м рекомендуется AWG 14 (2,08 мм²).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hannibal HM-8E PRO Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация о гарантийном сроке, сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В В ЕД ЕН ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

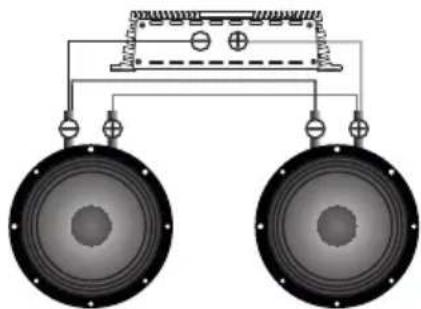

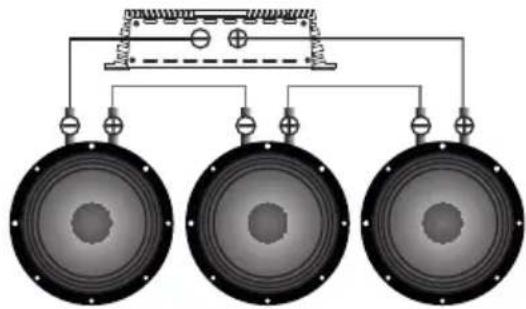

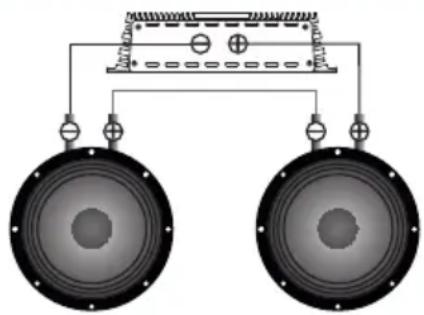

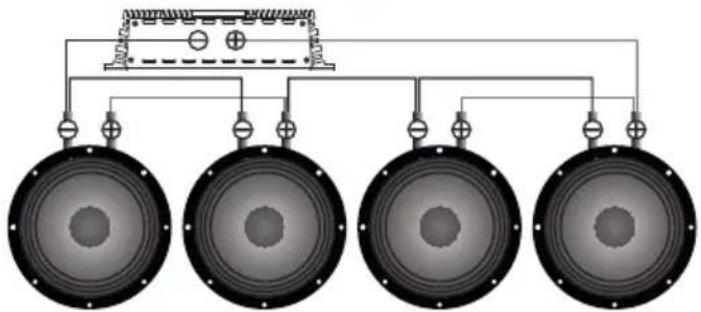

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

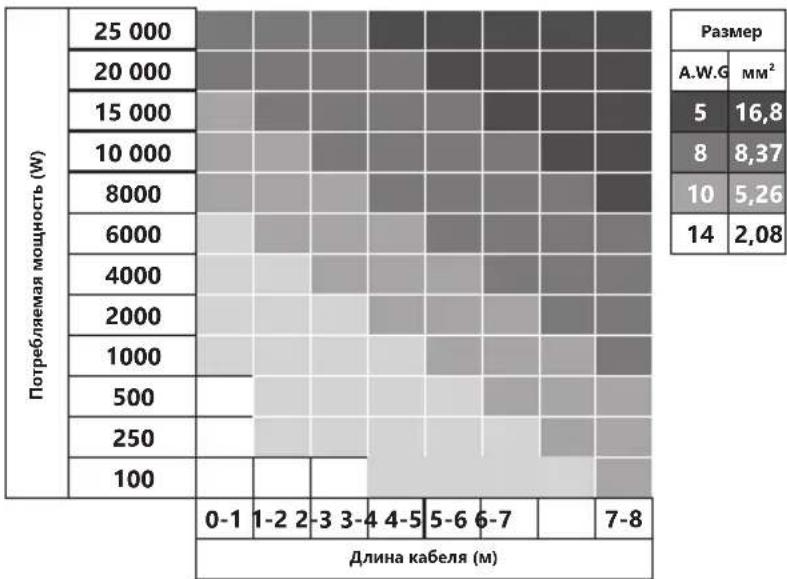

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

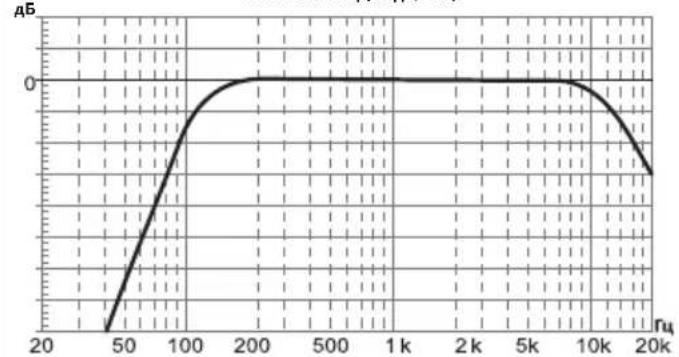

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра)-150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (фильтр, который обрезает все частоты выше частоты установки фильтра)-8-10 кГц (12 дБ/Окт)

Рекомендуемые усилители: MFA-2.80, MFA-2.120, MFA-2.220, MFA-2.320, MFA-2.420, MFA-2.520, MFA-4.80, MFA-4.120, MFA-4.180, MFA-4.220, MFA-4.320, MFA-5.1000.

HM-6E / HM-8E / HM-6S / HM-6E PRO / HM-8E PRO: ФВЧ - 150-250 Гц (24 дБ/Окт) ФНЧ - 8-10 кГц (12 дБ/Окт)

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	HM-6E	HM-8E	HM-6S	HM-6E PRO	HM-8E PRO
Размер (Дюйм)	6,5	8	6,5	6,5	8
Материал подвеса	Ткань	Ткань	Ткань	Ткань	Ткань
Материал диффузора	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза
Материал корзины	Штампованная сталь	Штампованная сталь	Штампованная сталь	Штампованная сталь	Штампованная сталь
Материал магнита	Феррит	Феррит	Феррит	Феррит	Феррит
Мощность RMS (Вт)	70	80	100	80	85
Мощность MAX (Вт)	140	160	200	160	170
Диаметр звуковой катушки (Дюйм)	1	1	1	1	1
Материал намотки катушки	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий
Диапазон частот (Гц)	100 - 11 000	75 - 11 000	100 - 11 000	100 - 12 000	80 - 11 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4	4	4	4	4
SPL (ДБ)	90,9	91,8	92,5	92	95
Fs (Гц)	89	77,4	98	102	80,1
Vas (Л)	12,62	25,87	10,2	9,01	24,13
Qts	0,91	0,96	0,71	1,26	1,01
BL	3,6	4,1	4,35	3,46	4,13

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

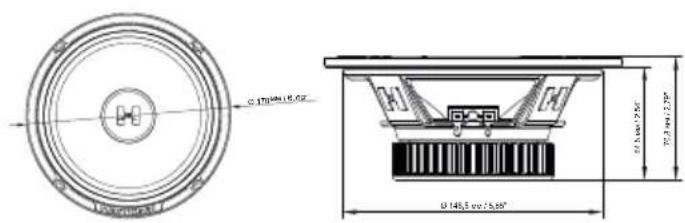

6. РАЗМЕРЫ

RU

HM-6E

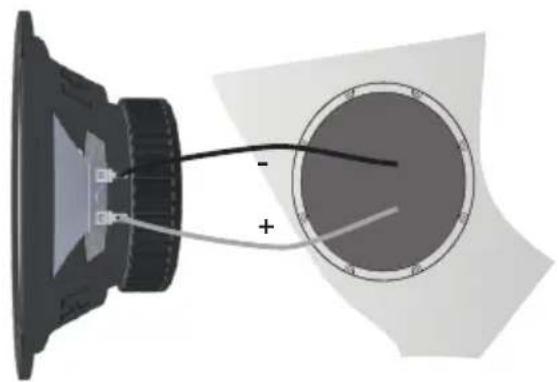

Подключение терминалов

Pure electrical component diagram without any text, numbers, or symbols

Монтаж

1. СЧ динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ О Г АРА НТИ ЙНО М СРО КЕ, С ЕРВ ИСН ОМ ОБ СЛУ ЖИВ АНИ И И СРО КЕ СЛ УЖБЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Basshead I&E Trading Co., Ltd

Произведено в Китае

HM-6E HM-6S HM-6E PRO
