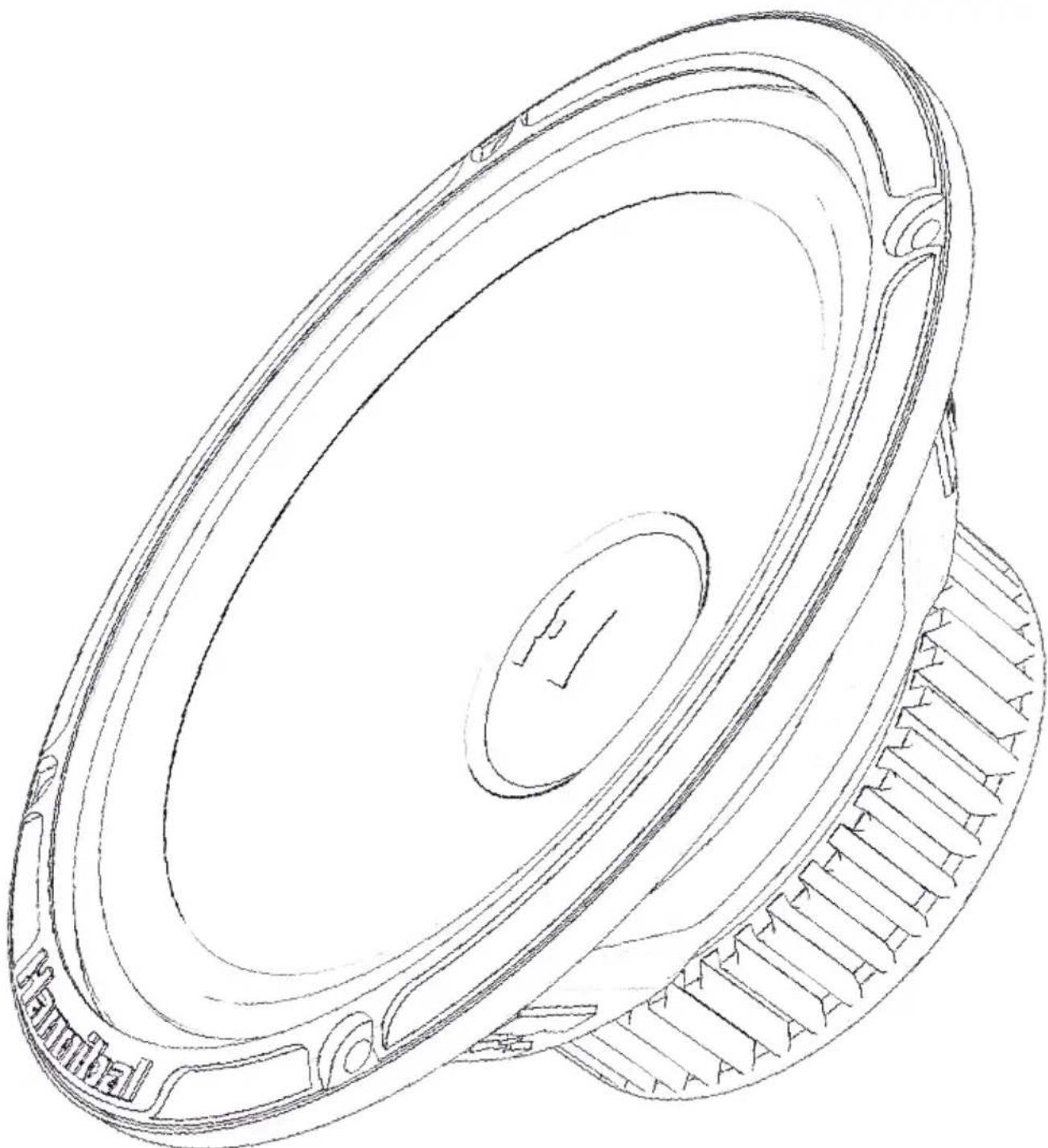

Hannibal HM-6E PRO - Наушники Deaf Bonce - Бесплатное руководство пользователя

Тип изделия	Наушники (динамики среднего диапазона)
Бренд	Deaf Bonce
Модель	Hannibal HM-6E PRO
Размер динамика	6,5 дюйма
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Мощность RMS	80 Вт
Мощность MAX	160 Вт
Диаметр звуковой катушки	1 дюйм
Материал намотки катушки	Омедненный алюминий
Диапазон частот	100 - 12 000 Гц
Импеданс	4 Ом
Чувствительность (SPL)	92 дБ
Резонансная частота (Fs)	102 Гц
Эквивалентный объем (Vas)	9,01 л
Полная добротность (Qts)	1,26
Гарантийный срок	12 месяцев
Срок службы	12 месяцев
Страна производства	Китай
Производитель	Ningbo Basshead I&E Trading Co., Ltd
Рекомендуемые усилители	Серия MFA (2.80, 2.120, 2.220 и др.)
Меры предосторожности	Высокое звуковое давление может навредить здоровью; используйте безопасный уровень громкости

Часто задаваемые вопросы - Hannibal HM-6E PRO Deaf Bonce

Как подключить динамик Hannibal HM-6E PRO?

Динамик можно подключать последовательно или параллельно. При последовательном соединении двух динамиков общий импеданс составит 8 Ом, при параллельном – 2 Ом. Убедитесь, что усилитель поддерживает выбранное сопротивление.

Какая номинальная мощность динамика?

Номинальная мощность (RMS) составляет 80 Вт, максимальная (MAX) – 160 Вт. Рекомендуется выбирать усилитель с мощностью, не превышающей номинальную.

Какой импеданс у Hannibal HM-6E PRO?

Импеданс динамика составляет 4 Ом. Это важно учитывать при выборе усилителя и схемы подключения.

Какова чувствительность динамика?

Чувствительность (SPL) равна 92 дБ. Это значение показывает эффективность преобразования электрической мощности в звуковое давление.

Какой диапазон частот воспроизводит динамик?

Диапазон частот составляет от 100 Гц до 12 000 Гц. Для использования в качестве среднечастотного динамика рекомендуется настраивать фильтры соответствующим образом.

Как настроить усилитель для этого динамика?

Рекомендуется установить громкость головного устройства не более 80%, чувствительность усилителя – 50%. Фильтр высоких частот (HPF) – 150-250 Гц (24 дБ/окт), фильтр низких частот (LPF) – 8-10 кГц (12 дБ/окт).

Какие меры предосторожности нужно соблюдать?

Избегайте воздействия воды, пыли и экстремальных температур. Рабочая температура от +5°C до +40°C. Надежно закрепляйте динамик, чтобы избежать травм при движении автомобиля. Не слушайте на слишком высокой громкости – высокое звуковое давление может повредить слух.

Сколько длится гарантия на динамик?

Гарантийный срок составляет 12 месяцев с момента передачи товара потребителю. Гарантия распространяется на дефекты материалов и изготовления при нормальном использовании.

Как утилизировать динамик по окончании срока службы?

Не выбрасывайте динамик с обычными бытовыми отходами. Сдайте его в пункт приема электронного и электрического оборудования для переработки. Это помогает защитить окружающую среду.

Из каких материалов изготовлен динамик?

Диффузор выполнен из прессованной целлюлозы, подвес – из ткани, корзина – из штампованной стали, магнит – ферритовый, звуковая катушка – из омедненного алюминия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hannibal HM-6E PRO Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация о гарантийном сроке, сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В В ЕД ЕН ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИЯ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

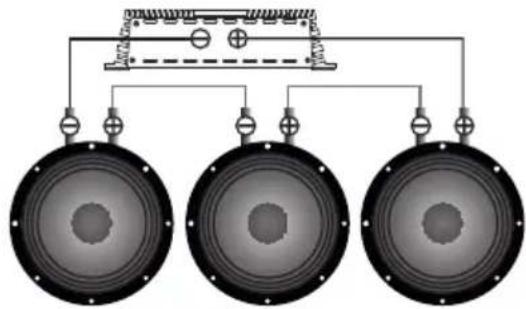

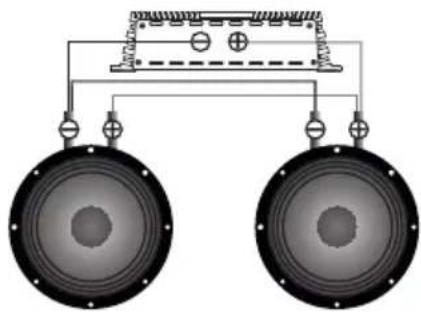

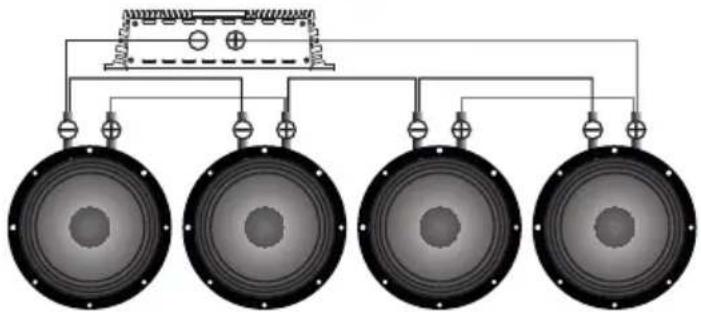

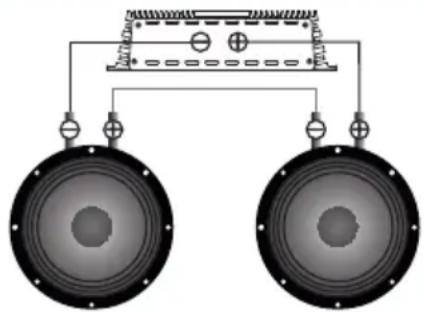

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

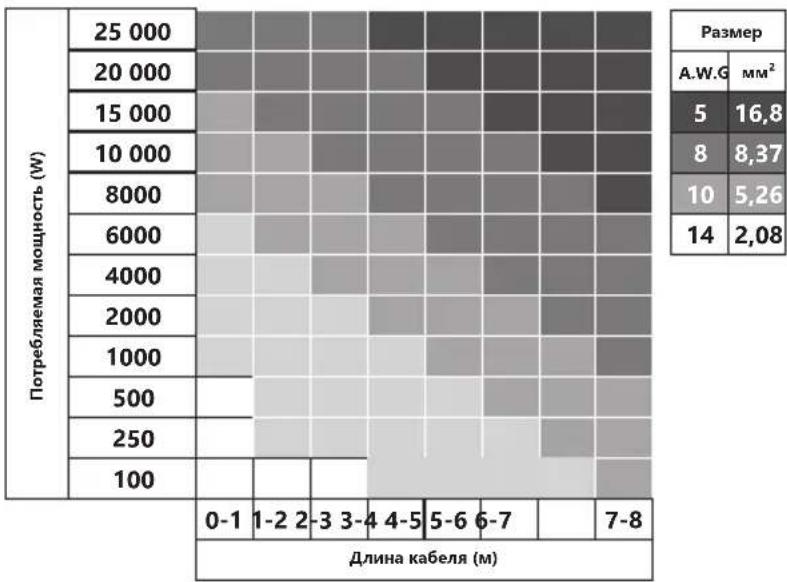

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

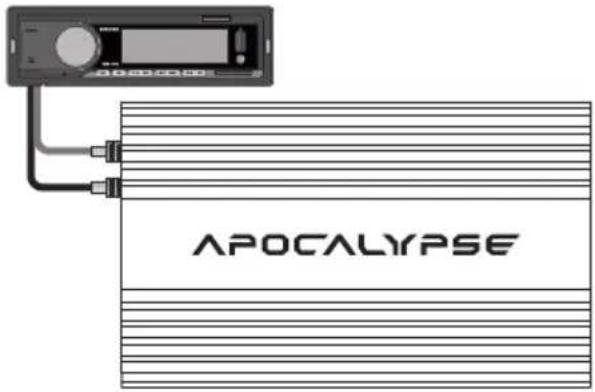

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

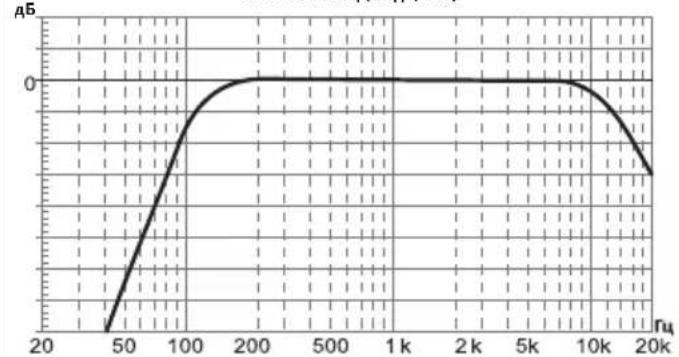

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра)-150-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (фильтр, который обрезает все частоты выше частоты установки фильтра)-8-10 кГц (12 дБ/Окт)

Рекомендуемые усилители: MFA-2.80, MFA-2.120, MFA-2.220, MFA-2.320, MFA-2.420, MFA-2.520, MFA-4.80, MFA-4.120, MFA-4.180, MFA-4.220, MFA-4.320, MFA-5.1000.

HM-6E / HM-8E / HM-6S / HM-6E PRO / HM-8E PRO: ФВЧ - 150-250 Гц (24 дБ/Окт) ФНЧ - 8-10 кГц (12 дБ/Окт)

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	HM-6E	HM-8E	HM-6S	HM-6E PRO	HM-8E PRO
Размер (Дюйм)	6,5	8	6,5	6,5	8
Материал подвеса	Ткань	Ткань	Ткань	Ткань	Ткань
Материал диффузора	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза
Материал корзины	Штампованная сталь	Штампованная сталь	Штампованная сталь	Штампованная сталь	Штампованная сталь
Материал магнита	Феррит	Феррит	Феррит	Феррит	Феррит
Мощность RMS (Вт)	70	80	100	80	85
Мощность MAX (Вт)	140	160	200	160	170
Диаметр звуковой катушки (Дюйм)	1	1	1	1	1
Материал намотки катушки	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий
Диапазон частот (Гц)	100 - 11 000	75 - 11 000	100 - 11 000	100 - 12 000	80 - 11 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4	4	4	4	4
SPL (ДБ)	90,9	91,8	92,5	92	95
Fs (Гц)	89	77,4	98	102	80,1
Vas (Л)	12,62	25,87	10,2	9,01	24,13
Qts	0,91	0,96	0,71	1,26	1,01
BL	3,6	4,1	4,35	3,46	4,13

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

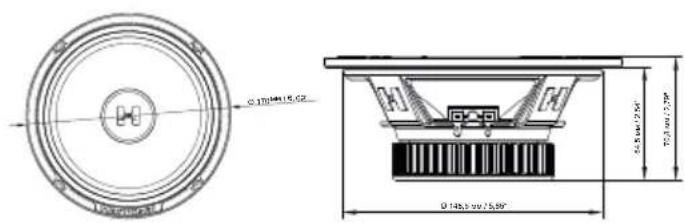

6. РАЗМЕРЫ

RU

HM-6E

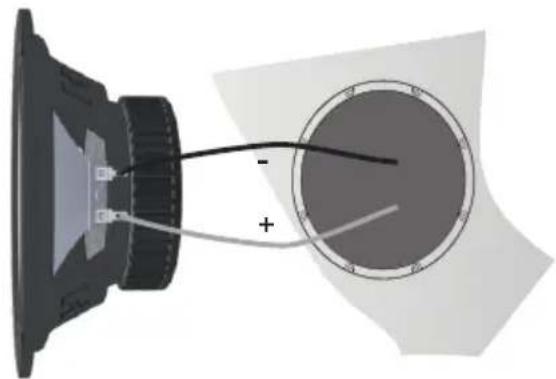

Подключение терминалов

Pure electrical component diagram without any text, numbers, or symbols

Монтаж

1. СЧ динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ О Г АРА НТИ ЙНО М СРО КЕ, С ЕРВ ИСН ОМ ОБ СЛУ ЖИВ АНИ И И СРО КЕ СЛ УЖБЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН , В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Basshead I&E Trading Co., Ltd

Произведено в Китае

HM-6E HM-6S HM-6E PRO
