Apocalypse M61SE NEO - Наушники Deaf Bonce - Бесплатное руководство пользователя

Тип продукта	Автомобильный среднечастотный динамик
Размер	6,5 дюймов
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Неодим
Номинальная мощность (RMS)	180 Вт
Максимальная мощность (MAX)	360 Вт
Диаметр звуковой катушки	1,5 дюйма
Материал намотки катушки	Омедненный алюминий
Диапазон воспроизводимых частот	100 – 17 000 Гц
Импеданс	4 Ом
Чувствительность (SPL)	104,5 дБ
Резонансная частота (Fs)	102 Гц
Эквивалентный объем (Vas)	8,76 л
Полная добротность (Qts)	0,29
Коэффициент силовой (BL)	8,38
Рекомендуемые настройки HPF	150–250 Гц (24 дБ/окт) или 250–350 Гц (12 дБ/окт)
Рекомендуемые настройки LPF	8–12 кГц (12 дБ/окт)
Комплектация	2 динамика, руководство пользователя, гарантийный талон
Гарантийный срок	12 месяцев
Производитель	Ningbo Basshead I&E Trading Co., Ltd
Страна производства	Китай

Часто задаваемые вопросы - Apocalypse M61SE NEO Deaf Bonce

Как правильно подключить динамики Deaf Bonce Apocalypse M61SE NEO?

Динамики можно подключать последовательно или параллельно, соблюдая общий импеданс не ниже допустимого для усилителя. При последовательном соединении импеданс суммируется (например, два динамика по 4 Ом дают 8 Ом), при параллельном — делится (4 Ом × 2 дают 2 Ом). Используйте таблицу в руководстве для точных значений.

Какой усилитель рекомендуется для M61SE NEO?

Рекомендуемые усилители Deaf Bonce: Atom 500.2 Pro, Atom 700.2 Pro, Atom 900.2 Pro, Atom 2.5K Pro, Atom 3.5K Pro. Номинальная мощность усилителя не должна превышать номинальную мощность динамиков (180 Вт RMS).

Какие настройки фильтров оптимальны для этих динамиков?

Рекомендуется установить фильтр высоких частот (HPF) на 150–250 Гц с крутизной 24 дБ/окт или 250–350 Гц с 12 дБ/окт. Фильтр низких частот (LPF) — 8–12 кГц с крутизной 12 дБ/окт. Это защитит динамик от перегрузки и обеспечит чистое звучание.

Как выбрать сечение акустического кабеля?

Сечение кабеля зависит от длины и подаваемой мощности. Для длины до 5 м и мощности до 360 Вт рекомендуется кабель сечением не менее 2.5 мм². Точные значения приведены в таблице выбора сечения в руководстве.

Можно ли устанавливать динамики в автомобильные двери?

Да, динамики предназначены для установки в автомобиле. Убедитесь, что место установки не мешает работе механических и электрических устройств, защищено от воды и механических повреждений. Хорошо закрепляйте динамики.

Что делать, если динамик издает искаженный звук?

Проверьте настройки усилителя: громкость ГУ не должна превышать 80%, чувствительность усилителя должна быть 50%. Убедитесь, что фильтры настроены правильно. Также проверьте качество подключения и целостность кабелей.

Какой температурный режим эксплуатации?

Разрешается эксплуатация при температуре от +5°C до +40°C. При конденсации влаги дайте изделию просохнуть. Избегайте воздействия воды, пыли и грязи.

Что входит в комплект поставки?

В комплект входят: два среднечастотных динамика M61SE NEO, руководство пользователя и гарантийный талон. Упаковка оригинальная.

Как осуществляется гарантийное обслуживание?

Гарантийный срок составляет 12 месяцев с момента передачи товара. При наличии дефектов обращайтесь к дилеру с правильно заполненным гарантийным талоном и полной комплектацией. Гарантия не распространяется на повреждения при транспортировке или неправильной эксплуатации.

Можно ли использовать динамики в домашней аудиосистеме?

Динамики оптимизированы для автомобильного применения. В домашних условиях их использование возможно, но потребуется соответствующий усилитель и акустическое оформление (например, закрытый ящик). Учитывайте, что чувствительность 104,5 дБ рассчитана на автомобильное пространство.

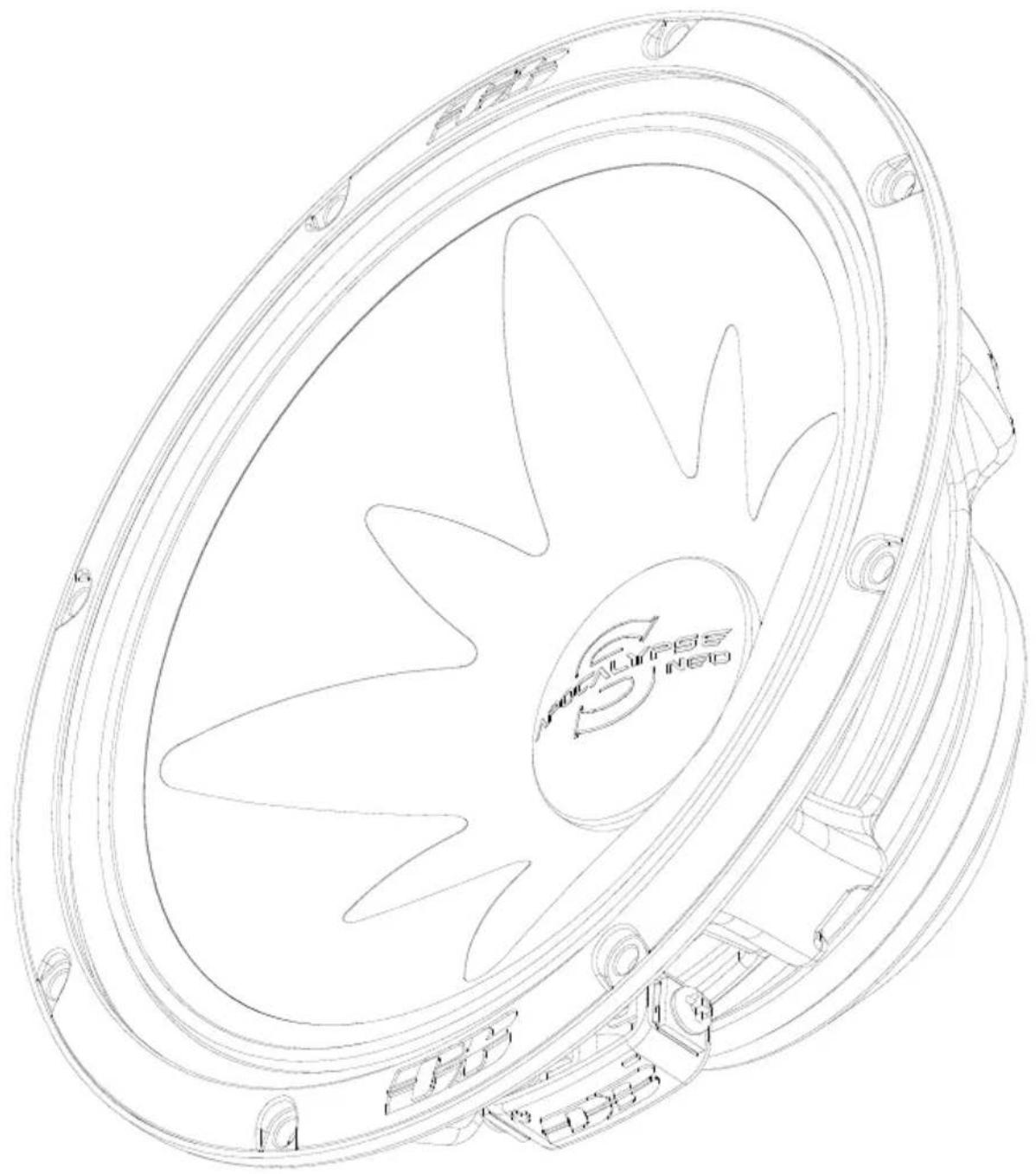

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse M61SE NEO Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СЧ-ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики

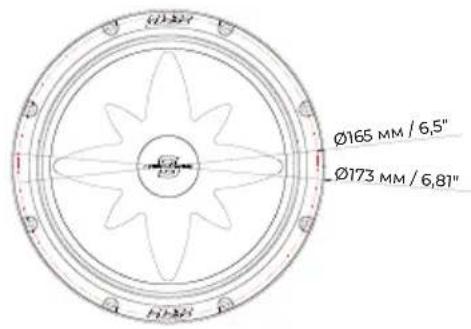

6. Размеры
7. Комплектация
8. Информация о гарантийном сроке, сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. способы подключения

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

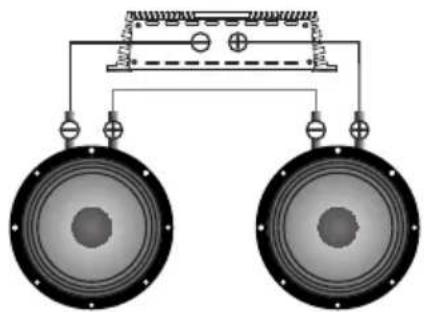

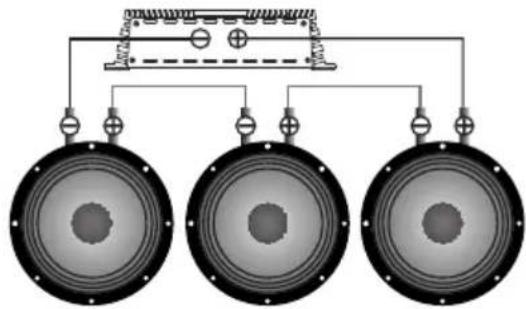

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	16 Ом

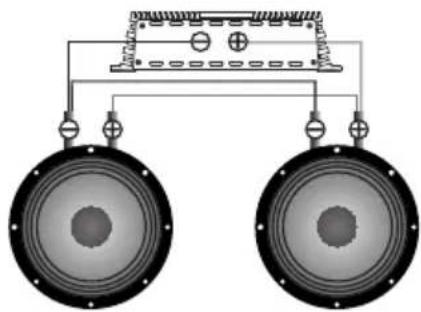

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2 СЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 СЧ	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	1 Ом

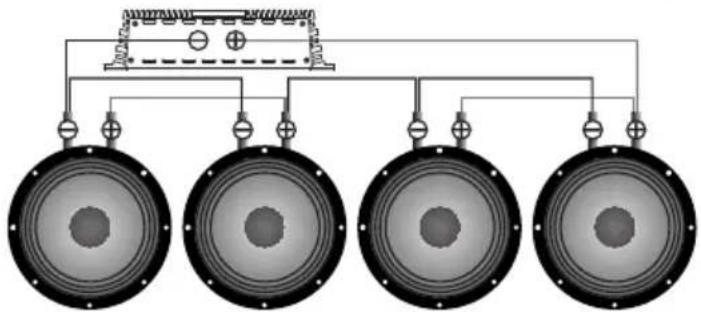

Звуковая катушка	Общий импеданс
4 Ом x 4 СЧ	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

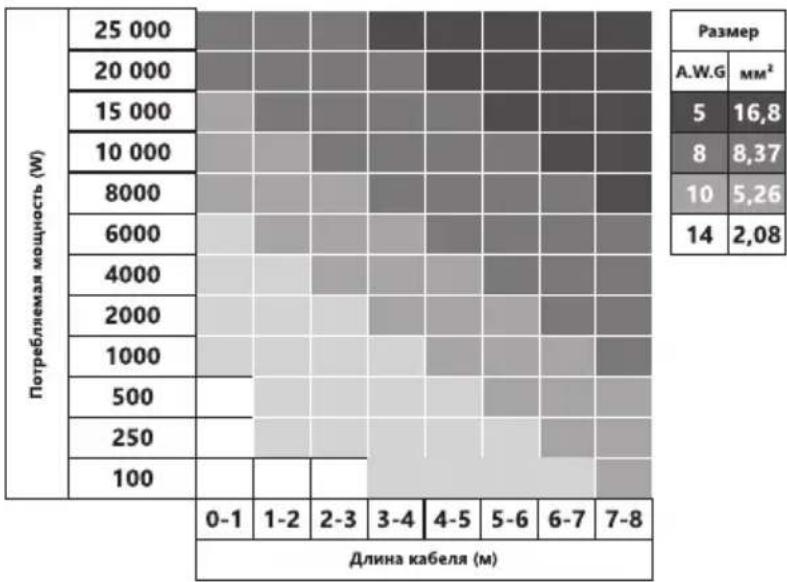

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

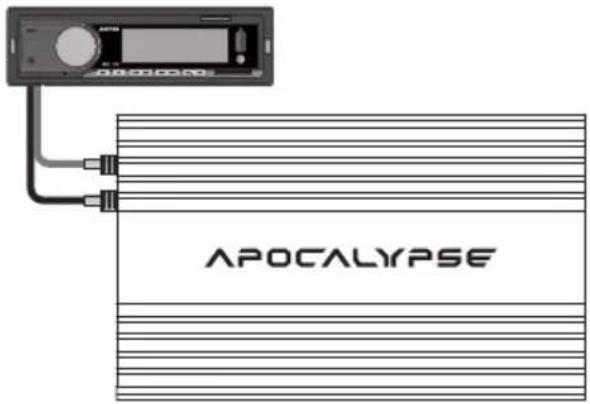

4. РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ УСИЛИТЕЛЯ, ФИЛЬТРАЦИЯ

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

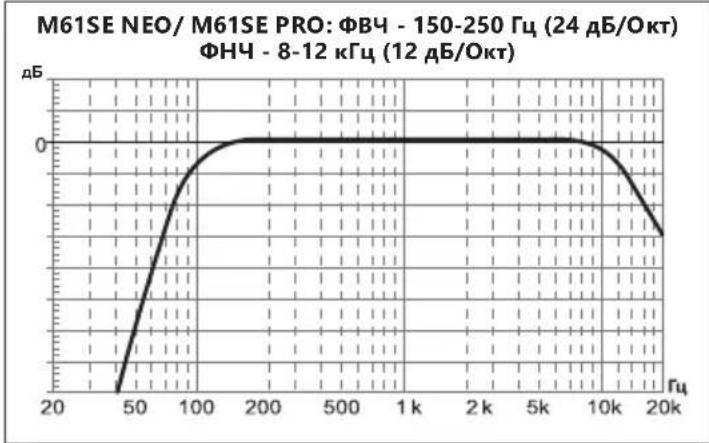

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт) или 250-350 Гц (12 дБ/Окт)

Фильтр низких частот LPF (фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12 кГц (12 дБ/Окт)

Рекомендуемые усилители: Atom 500.2 Pro, Atom 700.2 Pro, Atom 900.2 Pro, Atom 2.5K Pro, Atom 3.5K Pro.

RU

5.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	M61SE NEO	M61SE PRO
Размер (Дюйм)	6,5	6,5
Материал подвеса	Ткань	Ткань
Материал диффузора	Прессованная целлюлоза	Прессованная целлюлоза
Материал корзины	Штампованная сталь	Штампованная сталь
Материал магнита	Неодим	Феррит
Мощность RMS (Вт)	180	150
Мощность MAX (Вт)	360	300
Диаметр звуковой катушки (Дюйм)	1,5	1,3
Материал намотки катушки	Омедненный алюминий	Омедненный алюминий
Диапазон частот (Гц)	100 - 17 000	100 - 15 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4	4
SPL (ДБ)	104,5	102,8
Fs (Гц)	102	109,5
Vas (Л)	8,76	9,05
Qts	0,29	0,40
BL	8,38	6,90

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

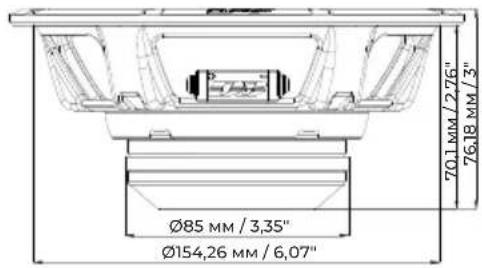

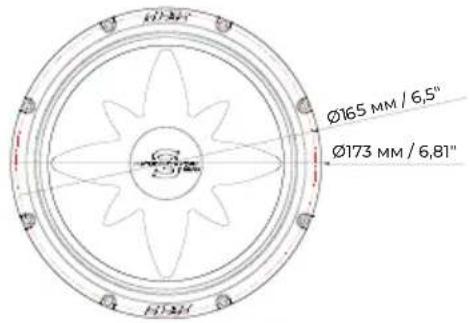

M61SE NEO

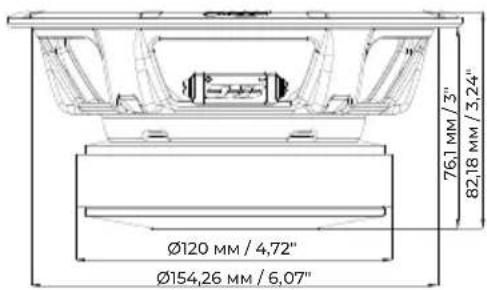

M61SE PRO

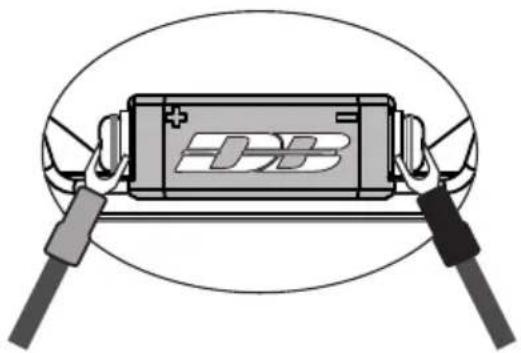

Подключение терминалов

1. СЧ -динамик - 2 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. ИНФОРМАЦИЯ О ГАРАНТ И Й НОМ СР О К Е , СЕРВ И С НОМ ОБ СЛ У ЖИВА Н И И И СРОКЕ СЛ У Ж БЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачитовара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

9. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОРОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

M61SE NEO

Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае

M61SE PRO
