| Тип продукта | Высокочастотный динамик (твитер) |
| Бренд | Deaf Bonce |
| Модель | Apocalypse AT-37 Sport |
| Серия | Apocalypse |
| Размер | 3.9 дюйма (100 мм) |
| Материал диафрагмы | Поликарбонат |
| Материал корпуса | Алюминий |
| Тип магнита | Неодимовый |
| Номинальная мощность (RMS) | 60 Вт |
| Максимальная мощность | 120 Вт |
| Размер звуковой катушки | 1.5 дюйма |
| Провод звуковой катушки | CCAW (медный провод с алюминиевым сердечником) |
| Частотная характеристика | 2,000 - 20,000 Гц |
| Импеданс | 4 Ом |
| Чувствительность (SPL) | 108.8 дБ |
| Рекомендуемые усилители | Atom 500.2 Pro, Atom 700.2 Pro, Atom 900.2 Pro, Atom 2.5K Pro, Atom 3.5K Pro |
| Рекомендуемый фильтр верхних частот | 8 кГц при 12 дБ/окт |
| Глубина установки | 65 мм (2.56 дюйма) |
| Внешний диаметр | 100 мм (3.94 дюйма) |
| Рабочая температура | +5 °C до +40 °C (41°F до 104°F) |
| Комплектация | 2 динамика, монтажный комплект, руководство пользователя, гарантийный талон |
| Гарантийный срок | 12 месяцев |
| Срок службы | 12 месяцев |
Часто задаваемые вопросы - Apocalypse AT-37 Sport Deaf Bonce
Вопросы пользователей о Apocalypse AT-37 Sport Deaf Bonce
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего некатегоризировано в формате PDF бесплатно! Найдите своё руководство Apocalypse AT-37 Sport - Deaf Bonce и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Apocalypse AT-37 Sport бренда Deaf Bonce.

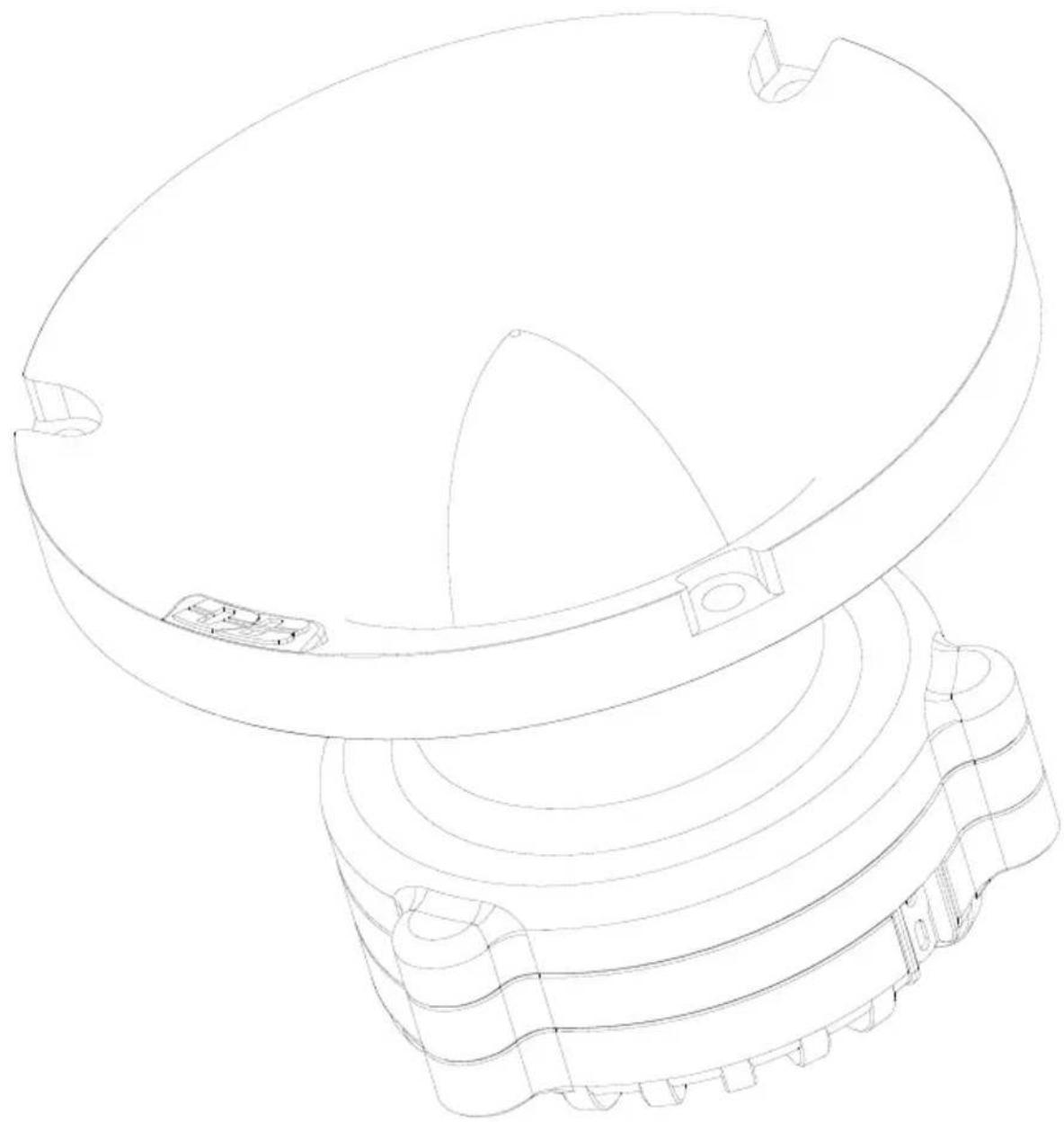

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Apocalypse AT-37 Sport Deaf Bonce
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВЧ-ДИНАМИКИ
- Введение
- Меры предосторожности
- Способы подключения
- Рекомендуемые настройки усилителя, фильтрация
- Технические характеристики

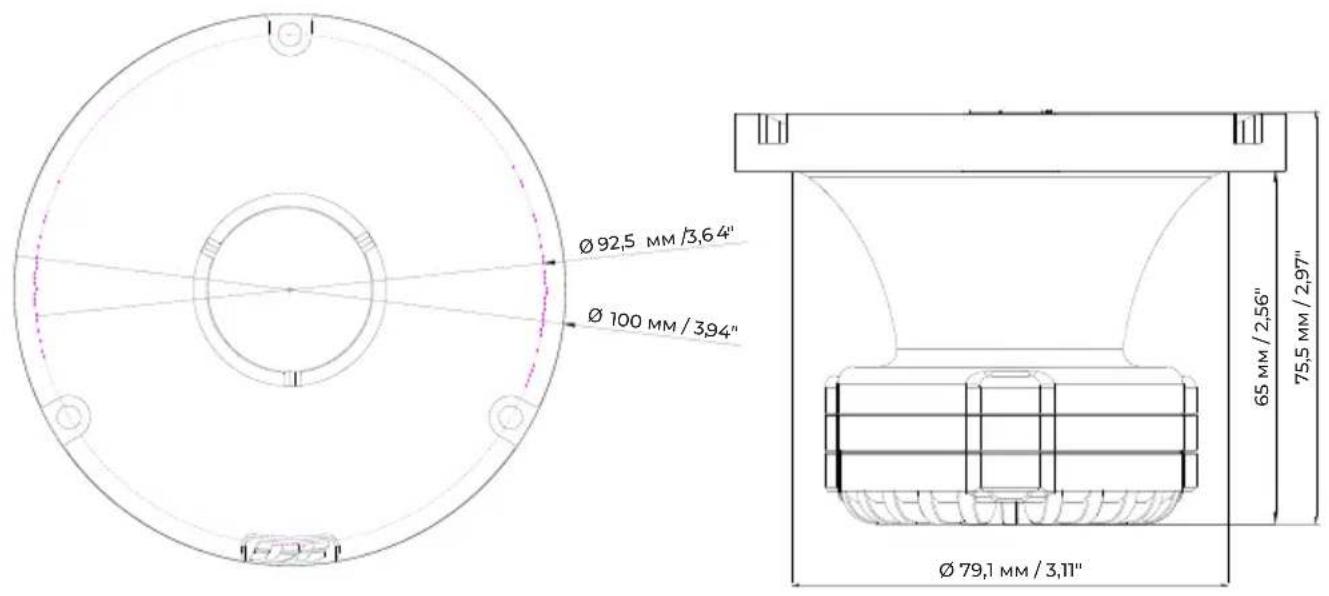

- Размеры
- Комплектация
- Информация о гарантийном сроке, сервисном обслуживании и сроке службы
- Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)
1. В В ЕД ЕН ИЕ
Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.
2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И
- Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
- Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
- Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
- При работе с инструментами соблюдайте технику безопасности.
- Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
- Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
- Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
- При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
- Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
- Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
- Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
- Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!
3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.
Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

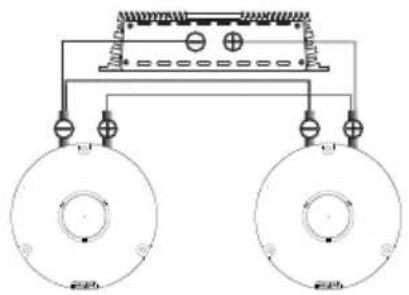

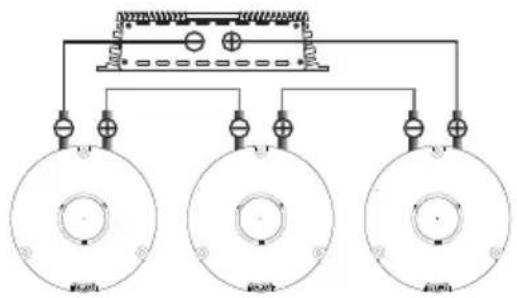

Последовательное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 ВЧ | 8 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 ВЧ | 12 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 ВЧ | 16 Ом |
Параллельное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 ВЧ | 2 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 ВЧ | 1,33 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 ВЧ | 1 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 ВЧ | 4 Ом |
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

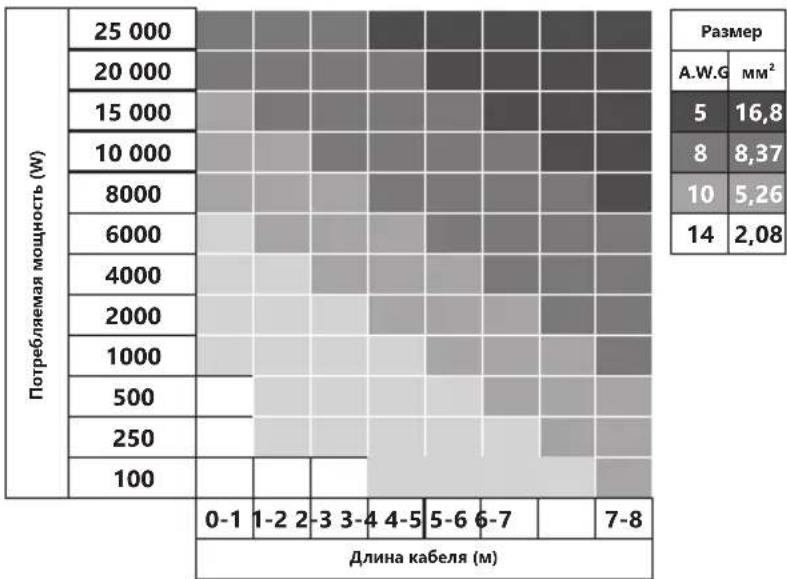

Выбор сечения акустических кабелей
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

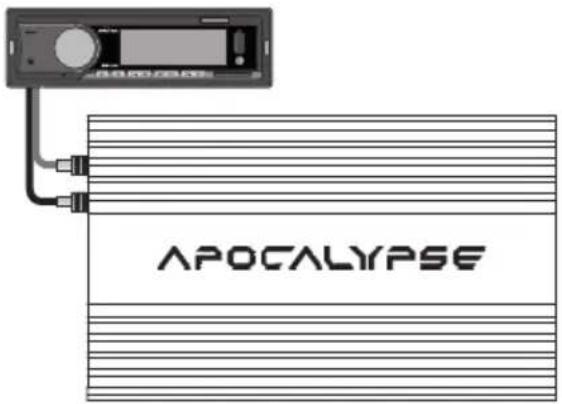

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.
Рекомендуемые настройки фильтров:

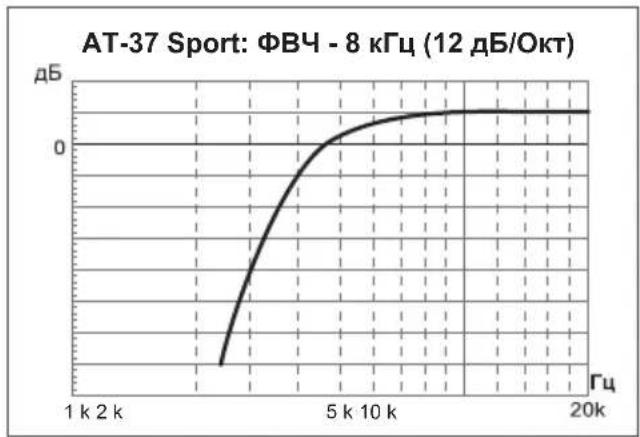

Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра)- 8 кГц (12 дБ/Окт)
Рекомендуемые усилители: Atom 500.2 Pro, Atom 700.2 Pro, Atom 900.2 Pro, Atom 2.5K Pro, Atom 3.5K Pro.
line
| Γц | ΔB | | ---- | ------ | | 1 k | -1.0 | | 2 k | -0.5 | | 5 k | 0.0 | | 10 k | 0.5 | | 20 k | 0.8 |- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | AT-37 Sport |
| Размер (дюйм/мм) | 3,9 / 100 |
| Материал диффузора (мембраны) | Поликарбонат |
| Материал корпуса | Алюминий |
| Материал магнита | Неодим |
| Мощность RMS (Вт) | 60 |
| Мощность MAX (Вт) | 120 |
| Размер звуковой катушки (дюйм) | 1,5 |
| Материал намотки катушки | Омедненный алюминий |
| Диапазон частот (Гц) | 2 000 - 20 000 |
| Impedance (Ом) | 4 |
| SPL (дБ) | 108,8 |
Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

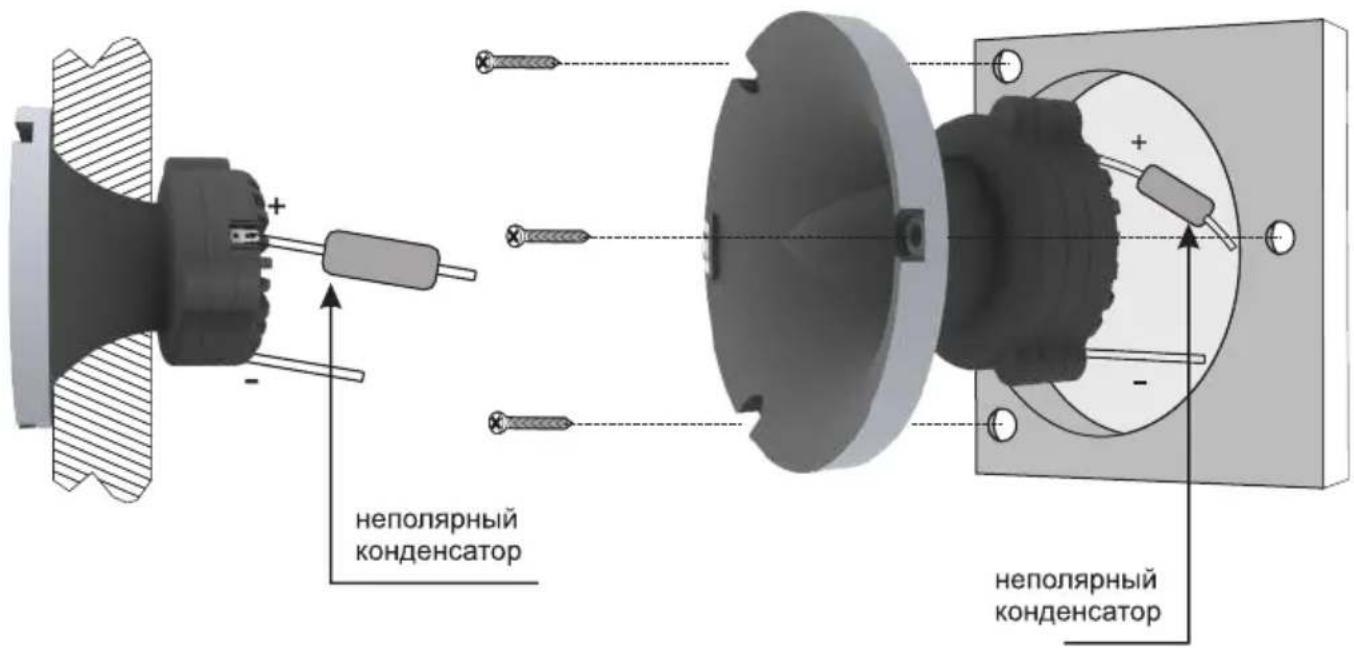

Монтаж
7. КОМПЛЕКТАЦИЯ
- ВЧ-динамик - 2 шт.
- Монтажный комплект- 1 шт.
3.Руководство пользователя - 1 шт. - Гарантийный талон - 1 шт.
8. ИНФОРМАЦИЯ О ГАРАНТИЙНОМ СРОКЕ, СЕРВИСНОМ ОБСЛУЖИВАНИИ И СРОКЕ СЛУЖБЫ
Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.
По истечении срока службы товар подлежит утилизации.
9. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОРОТХОДОВ)
Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае
