Тип	Рупорный широкополосный динамик
Модель	Machete MFH-80
Размер	8 дюймов (20,3 см)
Номинальная мощность (RMS)	75 Вт
Максимальная мощность (MAX)	150 Вт
Импеданс	4 Ом
Частотный диапазон	70 - 16 000 Гц
Чувствительность (SPL)	93,9 дБ
Резонансная частота (Fs)	75 Гц
Эквивалентный объем (Vas)	30 л
Полная добротность (Qts)	0,71
Силовой фактор (BL)	4,51 Тл·м
Диаметр звуковой катушки	1 дюйм (25,4 мм)
Материал подвеса	Ткань
Материал диффузора	Прессованная целлюлоза
Материал корзины	Штампованная сталь
Материал магнита	Феррит
Материал намотки катушки	Омедненный алюминий
Рекомендуемый фильтр ВЧ (HPF)	120-250 Гц (24 дБ/окт) или 250-350 Гц (12 дБ/окт)
Рекомендуемые усилители	MFA-2.80, MFA-2.120, MFA-2.220, MFA-2.320, MFA-2.420, MFA-2.520, MFA-4.80, MFA-4.120, MFA-4.180, MFA-4.220, MFA-4.320
Комплектация	2 динамика, инструкция, гарантийный талон
Гарантийный срок	12 месяцев

Часто задаваемые вопросы - Machete MFH-80 Deaf Bonce

Как правильно подключить динамик Machete MFH-80 к усилителю?

Динамики можно подключать последовательно или параллельно, соблюдая общий импеданс не ниже минимально допустимого для усилителя. Для MFH-80 (4 Ом) при последовательном соединении двух динамиков общий импеданс составит 8 Ом, при параллельном – 2 Ом. Используйте акустический кабель подходящего сечения (см. таблицу в руководстве).

Какой усилитель рекомендуется для MFH-80?

Рекомендуются усилители Deaf Bonce серии MFA с номинальной мощностью, не превышающей 75 Вт RMS на канал (например, MFA-2.80, MFA-4.80 и др.). Убедитесь, что мощность усилителя согласована с динамиком.

Какие настройки фильтра высоких частот (HPF) оптимальны?

Рекомендуется установить HPF на частоте 120-250 Гц с крутизной 24 дБ/окт или 250-350 Гц с крутизной 12 дБ/окт. Это защитит динамик от низкочастотных повреждений.

Какова максимальная мощность динамика?

Максимальная кратковременная мощность составляет 150 Вт, номинальная (RMS) – 75 Вт. Длительная работа на максимальной мощности может привести к перегреву катушки.

Какие меры предосторожности нужно соблюдать при установке?

Закрепляйте динамик надёжно, избегайте контакта кабелей с острыми краями и движущимися частями. Выключайте головное устройство перед установкой. Не устанавливайте динамик в местах с высокой влажностью, пылью или экстремальными температурами.

Какой материал диффузора используется в MFH-80?

Диффузор выполнен из прессованной целлюлозы, подвес – из ткани, корзина – из штампованной стали, магнит – ферритовый.

Каков частотный диапазон динамика?

Диапазон воспроизводимых частот составляет от 70 Гц до 16 000 Гц.

Что делать, если динамик перестал работать?

Проверьте подключение, целостность кабелей и настройки усилителя. Если проблема не устранена, обратитесь к дилеру для гарантийного ремонта. Гарантийный срок – 12 месяцев.

Можно ли использовать динамик в домашних условиях?

Динамик предназначен для автомобильных аудиосистем, но может использоваться и в домашних условиях при подключении к соответствующему усилителю и соблюдении акустического оформления.

Как утилизировать динамик по окончании срока службы?

Не выбрасывайте динамик с бытовыми отходами. Сдайте его в пункт приёма электронных отходов для переработки, соблюдая местные правила утилизации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MFH-80 Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУПОРНЫЕ ШИРОКОПОЛОСНЫЕ ДИНАМИКИ

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация о гарантийном сроке, сервисном обслуживании и сроке службы
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

dbDRA

1. В В ЕД ЕН ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ П РЕ ДОС ТО РО ЖНО СТ И

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

3. С П ОС ОБЫ ПОД КЛ ЮЧ ЕНИ Я

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.

Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

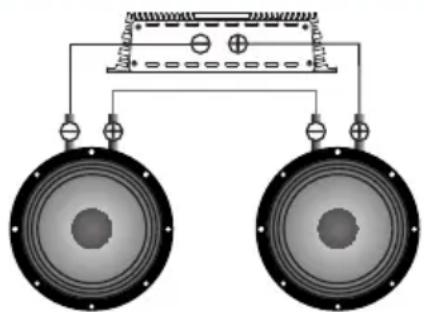

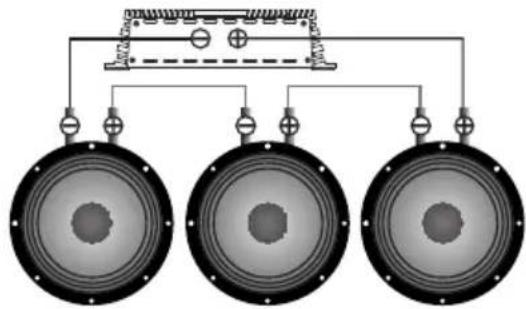

Последовательное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	16 Ом

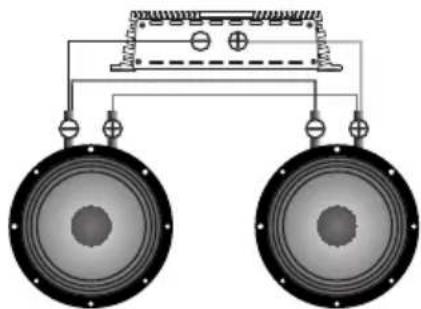

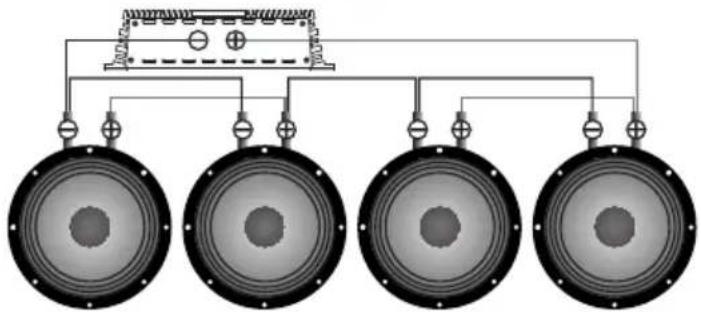

Параллельное соединение динамиков

Звуковая катушка	Общий импеданс
4 Ом x 2	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3	1,33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4	4 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

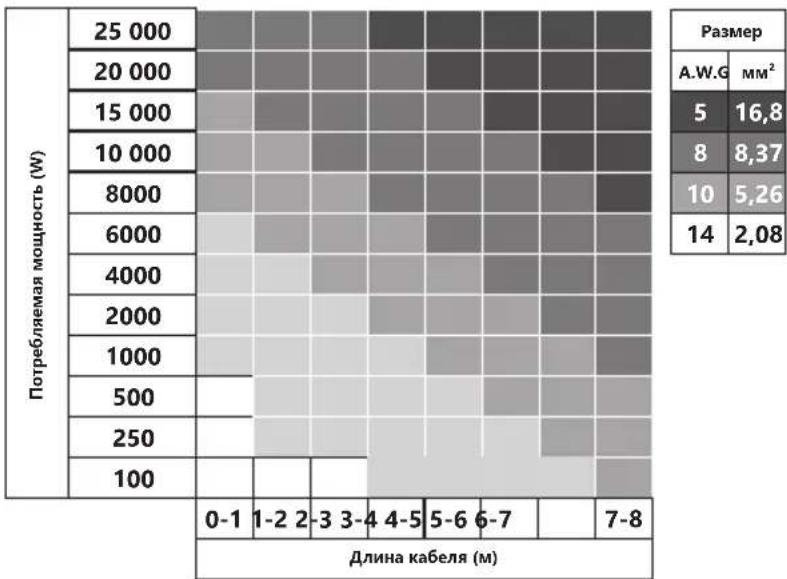

Выбор сечения акустических кабелей

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

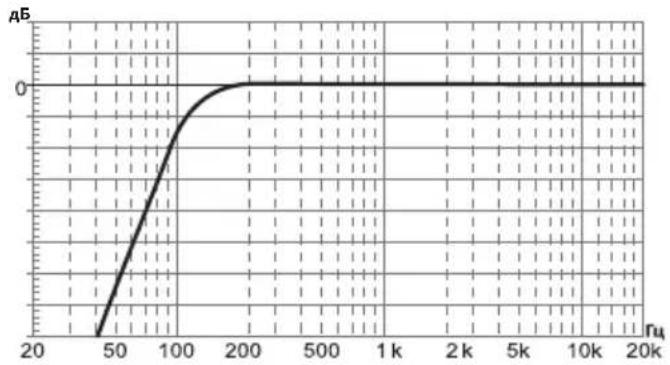

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра)-120-250 Гц (24 дБ/Окт), или 250-350 Гц (12 дБ/Окт)

Рекомендуемые усилители: MFA-2.80, MFA-2.120, MFA-2.220, MFA-2.320, MFA-2.420, MFA-2.520, MFA-4.80, MFA-4.120, MFA-4.180, MFA-4.80, MFA-4.220, MFA-4.320.

MFH-50 / MFH-60 / MFH80 / MFH-69: ФВЧ - 120-250 Гц (24 дБ/Окт)

RU

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MFH-50	MFH-60	MFH-80	MFH-69
Размер (Дюйм)	5,2	6,5	8	6 x 9
Материал подвеса	Ткань	Ткань	Ткань	Ткань
Материал диффузора	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза	Прессованная целлюлоза
Материал корзины	Штампованная сталь	Штампованная сталь	Штампованная сталь	Штампованная сталь
Материал магнита	Феррит	Феррит	Феррит	Феррит
Мощность RMS (Вт)	50	50	75	75
Мощность MAX (Вт)	100	100	150	150
Диаметр звуковой катушки (Дюйм)	1	1	1	1
Материал намотки катушки	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий	Омедненный алюминий
Диапазон частот (Гц)	80 - 17 000	80 - 18 000	70 - 16 000	80 - 16 000

ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА

Impedance (OM)	4	4	4	4
SPL (ДБ)	90,6	91,9	93,9	92,9
Fs (Гц)	98,7	98	75	92
Vas (Л)	4,15	9,12	30	11,1
Qts	1,35	1,48	0,71	1,36
BL	2,94	3,38	4,51	4,5

Указанная чувствительность прямо не связана со звуковым давлением создаваемым в салоне автомобиля и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

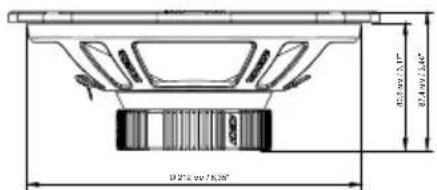

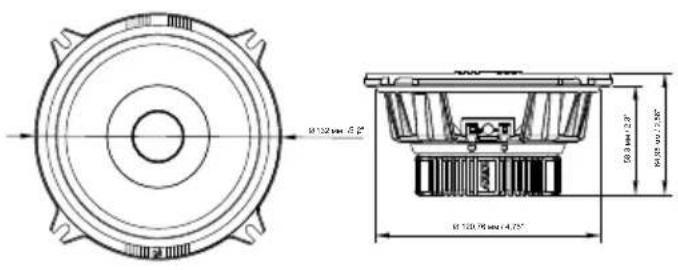

6. РАЗМЕРЫ

MFH-50

Подключение терми налогов

Pure electrical connector diagram without any text, numbers, or symbols

1. Рупорный широкополосный динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ О Г АРА НТИ ЙНО М СРО КЕ, С ЕРВ ИСН ОМ ОБ СЛУ ЖИВ АНИ И И СРО КЕ СЛ УЖБЫ

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
