Тип продукта	Радиоприемник
Бренд	Хендай
Модель	H-1623
Размеры	127 мм x 115 мм x 175 мм
Вес нетто	0.86 кг
Вес брутто	1.12 кг
Питание (радио)	7.5 В пост. тока (5 x батарейки AA или адаптер питания)
Питание (часы)	3 В пост. тока (2 x батарейки AG3)
Вход адаптера питания	230 В ~ 50 Гц, 0.1 А
Выход адаптера питания	7.5 В пост. тока, 600 мА
Диапазон частот FM	64 - 108 МГц
Диапазон частот AM	540 - 1600 кГц
Номинальная потребляемая мощность	4 Вт
Особенности дисплея	Часы, календарь, термометр (Цельсий/Фаренгейт)
Функция будильника	8 звуков будильника (6 мелодий + 2 зуммера), радио/MP3 в качестве будильника
Функция повтора сигнала	Да (1-60 минут)
Обратный отсчет	Да
Вход AUX	Разъем 3.5 мм стерео
Антенна	Телескопическая (для приема FM)
Типы батарей	5 x UM3/AA (1.5 В) для радио; 2 x AG3 (1.5 В) для часов
В комплекте	Адаптер AC/DC, 2 батарейки AG3, аудиокабель 3.5 мм, инструкция, гарантийный талон
Инструкции по безопасности	Не разбирайте, избегайте влаги и прямых солнечных лучей
Обслуживание	Протирайте влажной тканью; перед чисткой отключайте питание

Часто задаваемые вопросы - H-1623 HYUNDAI

Как установить часы и календарь?

В режиме часов (без индикации ALARM) нажмите ADJ для выбора 12/24-часового формата. Затем нажимайте SET для переключения между часами, минутами, годом, месяцем, днем. Используйте ADJ (+) или C/F (-) для настройки. День недели устанавливается автоматически.

Как установить будильник?

Нажимайте MODE, пока не появится 'ALARM'. Нажимайте SET для переключения между часом будильника, минутой, периодом повтора, звуком будильника. Используйте ADJ (+) или C/F (-) для настройки. Нажмите C/F один раз для включения будильника (появится значок колокольчика).

Как использовать радио в качестве будильника?

Настройте нужную радиостанцию и громкость. Переведите AUTO/OFF/ON в положение OFF. Установите время будильника, затем нажмите MODE для возврата к часам. Переведите AUTO/OFF/ON в положение AUTO. В установленное время заиграет радио. Чтобы остановить, нажмите SET и переведите в OFF.

Как активировать и настроить функцию повтора сигнала?

В режиме будильника нажимайте C/F, пока не появятся иконки колокольчика и Zz. Установите время будильника. Затем установите период повтора (1-60 минут) с помощью SET и ADJ/C/F. Когда прозвучит будильник, нажмите ADJ, MODE или C/F для повтора. Чтобы отключить повтор, нажмите SET, когда будильник активен.

Как использовать обратный отсчет?

Нажмите TIMER для входа в режим таймера. Нажимайте SET для установки часов, минут, секунд. Используйте ADJ (+) или C/F (-) для настройки. Поверните VOL в положение OFF (щелчок). Нажмите TIMER для запуска. По истечении времени прозвучит сигнал. Нажмите MODE для остановки. Нажмите TIMER для паузы/возобновления.

Как переключать между Цельсием и Фаренгейтом?

В режиме часов нажмите кнопку C/F для переключения между Цельсием и Фаренгейтом. Температура обновляется каждую минуту.

Как подключить внешнее аудиоустройство через AUX?

Используйте стандартный стереокабель 3.5 мм для подключения аудиовыхода вашего устройства (например, MP3-плеера) к входу AUX на задней панели. Переведите AUTO/OFF/ON в положение ON. Регулируйте громкость регулятором VOL.

Какие батарейки нужны?

Для работы радио: 5 x батареек UM3/AA (1.5 В). Для резервного питания часов/будильника/термометра: 2 x батарейки AG3 (1.5 В) (входят в комплект). Всегда соблюдайте полярность. Не смешивайте старые и новые батарейки.

Как чистить и обслуживать радио?

Отключите шнур питания. Протирайте устройство тканью, слегка смоченной только водой. Не используйте растворители. Избегайте попадания капель или брызг жидкости на устройство. Не ставьте сверху предметы, наполненные жидкостью (например, вазы).

Что делать, если радио не работает?

Убедитесь, что батарейки установлены правильно или подключен адаптер питания. Проверьте, что переключатель AUTO/OFF/ON установлен в положение ON. Для приема AM избегайте помех от телевизоров, компьютеров, люминесцентных ламп. Для FM полностью выдвиньте телескопическую антенну. Если проблема не устранена, обратитесь к квалифицированному специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-1623 HYUNDAI

Руководство по эксплуатации

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед включением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Описание

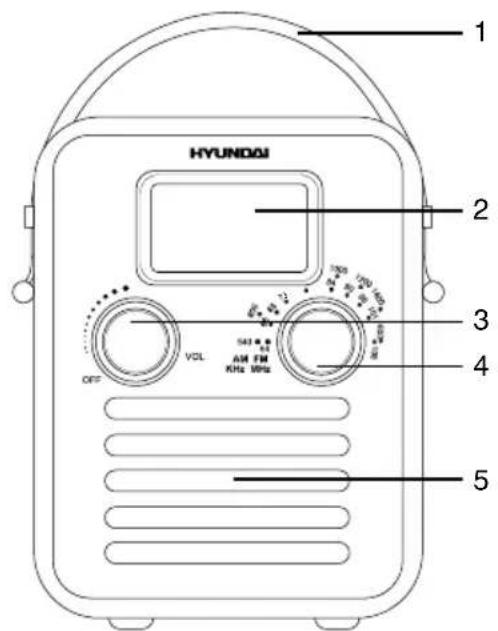

Передняя панель

1. Ручка
2. Дисплей
3. Регулятор VOL
4. Регулятор частот
5. Динамик

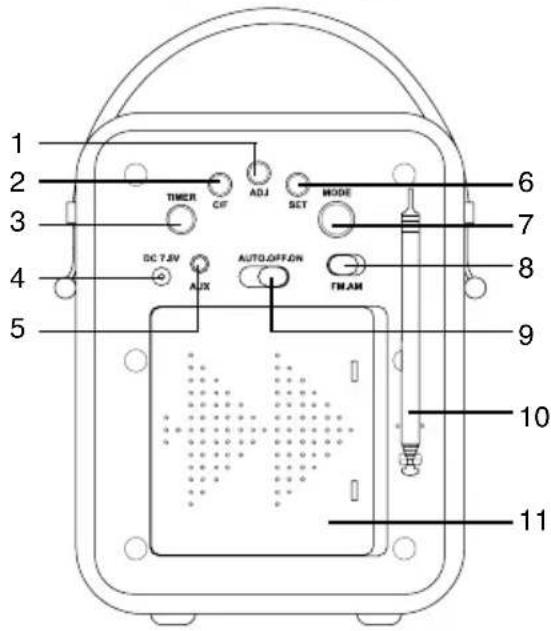

Задняя панель

1. Кнопка ADJ
2. Кнопка C/F
3. Кнопка TIMER
4. Разъем питания (DC7.5V)
5. Вход AUX
6. Кнопка SET
7. Кнопка MODE
8. Переключатель FM/AM
9. Переключатель AUTO/OFF/ON
10. Телескопическая антенна
11. Отсек для батарей

Меры безопасности

• В руководстве присутствуют важные указания по эксплуатации и уходу. Перед использованием устройства ознакомьтесь с руководством и сохраните его для последующего использования.
• Не наносите ударов по устройству, не роняйте его.
• Не подвергайте устройство вибрации, воздействию прямых солнечных лучей, высоких или низких температур и влажности. Не включайте радиоприемник в ванных комнатах, около кухонных плит, отопительного оборудования.
• Не используйте устройство вблизи телевизоров, компьютеров, флуоресцентных ламп и прочего электрооборудования; это может ухудшить качество приема АМ сигнала.
• Не разбирайте корпус устройства самостоятельно. Доверяйте ремонт устройства только квалифицированным специалистам. В приборе находятся оголенные провода высокого напряжения. Напряжение внутри устройства достаточно высокое, чтобы вызвать удар электрическим током.
• Извлеките батарею, если она разрядилась или если устройство не будет использоваться на протяжении долгого времени.

Питание устройства

Работа от батарей

• Откройте отсек для батарей. Вставьте 5 батареек типа АА/UM3 (1,5 В) с соблюдением полярности, иначе прибор не будет работать. Закройте отсек для батарей.
• Замените разрядившиеся батареи.
• Не используйте старые и новые батареи вместе. Не заряжайте и не нагревайте батареи.
• Отсоедините провод питания от сети, если устройство работает от батарей. Если провод питания подключен к сети, работа батарей автоматически блокируется.

Работа от сети питания

• Подсоедините сетевой адаптор, входящий в комплект, к разъему питания на задней панели устройства. Подключите адаптер к розетке. Убедитесь, что напряжение в сети питания соответствует напряжению устройства.
• Перед отсоединением адаптера питания от устройства убедитесь, что адаптер отключен от розетки.
• Отключайте устройство от сети питания, когда оно не используется.

Дополнительное питание

В терминале, расположенном внутри от- сека для батарей, имеются 2 батарейки AG3 (1,5 В). Это дополнительное питание пред- назначено для работы часов, будильника, термометра и таймера обратного отсчета. Без дополнительного питания устройство может работать только как радиоприемник.

Общие операции

Часы и календарь

• В режиме часов (индикация ALARM отсутствует на дисплее) нажмите кнопку ADJ для вбыора 12-часового или 24-часового режима отображения часов.
• Нажимайте кнопку SET, чтобы выбрать параметр для настройки в следующем порядке: часы => минуты => год => месяц => число. Параметр, выбранный для настройки, будет мигать.
• Нажимайте кнопку ADJ, чтобы увеличить значение параметра. Нажимайте кнопку C/F, чтобы уменьшить значение параметра.
• День недели будет настроен автоматически.

Термометр

Устройство оснащено встроенным термометром. Текущая температура обновляется каждую минуту и отображается на дисплее. В режиме часов нажмите кнопку C/F для

переключения между шкалами по Цельсию и Фаренгейту.

Входной разъем AUX

Для подключения линейного аудиовыхода внешнего аудиоустройства (напр. MP3-плеера) к входу AUX данного устройства используется кабель со штекерами 3,5 мм. Установите переключатель AUTO/OFF/ON в положение ON.

Операции с радио

• Использование устройства в качестве радиоприемника доступно только если питание осуществляется от 5 батарей АА/UM3 или с помощью сетевого адаптера.
• Установите переключатель AUTO/OFF/ON в положение ON. Выберите диапазон AM или FM с помощью переключателя FM/AM.
• Для приема FM-сигнала полностью вытяните телесокпическую антенну.
• Настройте приемник на нужную частоту, вращая регулятор частот.
• С помощью регулятора VOL установите уровень громкости.
• Чтобы выключить радио, установите переключатель AUTO/OFF/ON в положение OFF. Подсветка дисплея погаснет.

Операции с будильником

Настройка будильника

• В режиме часов нажмите кнопку MODE; на дисплее отобразится слово ALARM.
• Нажимайте кнопку SET, чтобы выбрать параметр для настройки в следующем порядке: часы => минуты => период повторного сигнала => сигнал будильника. Параметр, выбранный для настройки, будет мигать.

- Нажимайте кнопку ADJ, чтобы увеличить значение параметра. Нажимайте кнопку C/F, чтобы уменьшить значение параметра.

- После выполнения настроек нажмите

кнопку C/F один раз для активации будильника. На дисплее будет отображаться символ колокольчика.

Встроенные сигналы

• Вы можете выбрать один из 8 встроенных сигналов будильника (включая 6 мелодий и 2 простых сигнала). Для использования встроенного сигнала установите регулятор VOL в положение OFF до щелчка.
• Настройте время будильника. По наступлении времени будильник будет подавать звуковой сигнал в течение 1 минуты. Вы можете прервать сигнал, нажав кнопку SET.

Использование радио/МРЗ в качестве сигнала будильника

• Для использования радио в качестве сигнала будильника отрегулируйте громкость и установите регулятор AUTO/OFF/ON в положение OFF.
• Настройте время будильника, затем нажмите кнопку MODE для перехода в режим часов и установите регулятор AUTO/OFF/ON в положение AUTO.
• При срабатывании будильника нажмите кнопку SET и установите регулятор AUTO/OFF/ON в положение OFF, чтобы прервать сигнал будильника.
• Если к устройству подсоединен МРЗ-плеер и запущено воспроизведение трека, то при срабатывании будильника текущий трек будет использован как сигнал будильника.

Отложенный сигнал

- В режиме будильника нажмите кнопку C/F до отображения символа колокольчика и Zz, означающих, что режим отложенного сигнала активен.

- Настройте время будильника, затем установите период повторного сигнала (от 1 до 60 минут).

- При срабатывании сигнала будильника нажмите кнопку ADJ, MODE или C/F, чтобы прервать его. Символ Zz будет мигать на дисплее; это означает, что функция отложенного сигнала активна и устройство подаст повтор-

ный звуковой сигнал по истечении установленного периода времени (если в качестве сигнала используется радио, необходимо установить переключатель AUTO/OFF/ON в положение OFF, затем снова в AUTO).

- Чтобы отключить функцию отложенного сигнала, нажмите кнопку SET при срабатывании будильника. Символ Zz на дисплее перестанет мигать.

Таймер обратного отсчета

• Нажмите кнопку TIMER для активации режима таймера; на дисплее отбразится символ хронометра.
• Нажимайте кнопку SET, чтобы выбрать параметр для настройки в следующем порядке: часы => минуты => секунды. Параметр, выбранный для настройки, будет мигать.
• Нажимайте кнопку ADJ, чтобы увеличить значение параметра. Нажимайте кнопку C/F, чтобы уменьшить значение параметра.
• После настройки времени таймера установите регулятор VOL в положение OFF до щелчка. Нажмите кнопку TIMER для запуска обратного отсчета. По истечении заданного времени устройство подаст сигнал.

Чтобы прервать его, нажмите кнопку MODE.

- В процессе обратного отсчета вы можете нажать кнопку TIMER, чтобы установить его на паузу. Для продолжения обратного отсчета нажмите еще раз кнопку TIMER.

Чистка и уход

При необходимости протрите корпус влажной тканью; при этом убедитесь, что устройство отключено от сети. Предохраняйте устройство от попадания внутрь жидкости. Расположение устройства не должно препятствовать его нормальной вентиляции.

Комплект поставки

Приемник 1 шт

Сетевой адаптор 1 шт

Батарейка AG3 (1,5 В) 2 шт

Аудиокабель 1 шт

Руководство по эксплуатации 1 шт

Гарантийный талон 1 шт

Информация для потребителя 1 шт

Технические характеристики

FM-диапазон 64 - 108 МГц
АМ-диапазон 540 - 1600 КГц
Номинальное напряжение питания (радио) 7	5 В (батареи 1,5 В x 5 типа АА/УМ3)
Номинальное напряжение питания (часы) 3 В	(батареи 1,5 В x 2 типа АГ13)
Номинальная потребляемая мощность 4 Вт
Входное напряжение адаптора 230 В ~ 50 Гц, 0,1 А
Выходное напряжение адаптора	7,5 В/600 мА
Вес нетто/брутто	0,86 кг/1,12 кг
Размеры устройства	127 мм x 115 мм x 175 мм

Технические характеристики и функции могут быть изменены заводом-изготовителем без предварительного уведомления в связи с постоянным усовершенствованием данного устройства.
