Тип продукта	ATX материнская плата
Размеры	30,5 см x 22 см (12 x 8,7 дюймов)
Чипсет	Intel Z87 Express
Сокет процессора	LGA1150
Поддерживаемые процессоры	Intel Core i7/i5/i3, Pentium, Celeron 4-го поколения
Память	4 x DDR3, до 32 ГБ, DDR3-3000(OC)/2800(OC)/.../1066 МГц
Слоты расширения	2 x PCIe x16 (1x Gen3, 1x Gen2), 2 x PCIe x1, 2 x PCI
Накопители	6 x SATA 6 Гбит/с (Intel Z87), поддержка RAID 0/1/5/10, Intel Smart Response, Rapid Start, Smart Connect
USB	4 x USB 3.0 (2 задних, 2 внутренних), 8 x USB 2.0 (4 задних, 4 внутренних)
Аудио	Realtek ALC887, 3 аудиоразъема, Sound Blaster Cinema
Сеть	Realtek RTL8111G Gigabit LAN
Разъемы задней панели	1 x PS/2 мышь, 1 x PS/2 клавиатура, 4 x USB 2.0, 2 x USB 3.0, 1 x HDMI, 1 x VGA, 1 x DVI-D, 1 x RJ45, 3 x аудио
Внутренние разъемы	1 x 24-контактный ATX, 1 x 8-контактный ATX 12V, 6 x SATA, 2 x USB 2.0, 1 x USB 3.0, 2 x вентилятор ЦП (4-контактный), 1 x системный вентилятор (4-контактный), 2 x системный вентилятор (3-контактный), сброс CMOS, переднее аудио, панель системы (x2), датчик вскрытия корпуса, TPM, последовательный порт, параллельный порт
Особые функции	Military Class 4, OC Genie 4, Click BIOS 4, AMD CrossFire, Super RAID, Command Center, полное управление вентиляторами
BIOS	UEFI AMI, 64 Мб флэш, многоязычный
Встроенная графика	VGA (1920x1200), DVI-D (1920x1200), HDMI (4096x2160@24 Гц)
Мониторинг оборудования	Температура ЦП/системы, скорость вентиляторов, управление ШИМ
Безопасность	Обнаружение вскрытия корпуса (JCI1), модуль TPM (JTPM1)
Уход и чистка	Используйте сухую ткань для очистки; избегайте влаги; не касайтесь контактов сокета
Запасные части и ремонтопригодность	Материнская плата не подлежит ремонту пользователем; компоненты припаяны; замените на новую плату
Общая информация	Бренд MSI, модель Z87 MPOWER MAX, категория материнская плата

Часто задаваемые вопросы - Z87 MPOWER MAX MSI

Какие процессоры совместимы с материнской платой MSI Z87 MPOWER MAX?

Материнская плата поддерживает процессоры Intel Core i7/i5/i3, Pentium и Celeron 4-го поколения для сокета LGA1150. Посетите сайт MSI для получения полного списка.

Какой тип оперативной памяти я могу использовать?

Она принимает до 32 ГБ DDR3 в двухканальном режиме с частотами от 1066 МГц до 3000 МГц (при разгоне). Используйте модули non-ECC и unbuffered.

Как установить процессор на эту материнскую плату?

Поднимите рычаг фиксации, совместите выемки процессора с сокетом LGA1150, опустите процессор без скольжения, затем закройте рычаг. Нанесите термопасту перед установкой вентилятора.

Поддерживает ли материнская плата multi-GPU?

Да, она поддерживает AMD CrossFire с двумя видеокартами. Слоты PCIe x16 работают в режиме x16 или x4/x4.

Как получить доступ к BIOS?

Нажмите клавишу Del при загрузке. Вы также можете использовать утилиту MSI Fast Boot или физическую кнопку GO2BIOS, если она есть.

Как очистить CMOS?

Выключите ПК, переместите перемычку JBAT1 (или нажмите кнопку Clear CMOS) на несколько секунд, затем верните ее в исходное положение. Это сбросит настройки BIOS.

Что делать, если система не загружается после разгона?

Очистите CMOS (см. предыдущий вопрос), чтобы восстановить настройки по умолчанию. Затем используйте функцию OC Genie для автоматического и стабильного разгона.

Как подключить переднюю панель корпуса?

Используйте прилагаемый разъем M-Connector для упрощения подключения. Положительные контакты отмечены треугольником. Подключайте JFP1 и JFP2 согласно схеме в инструкции.

Какие порты видеовыхода доступны?

Материнская плата имеет порт VGA, порт DVI-D и порт HDMI. Вы можете одновременно использовать до трех мониторов в режимах расширения или клонирования.

Где я могу найти драйверы для этой материнской платы?

Драйверы находятся на диске, поставляемом с материнской платой. Вы также можете загрузить их с сайта поддержки MSI (www.msi.com). Используйте утилиту Live Update 5 для обновлений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87 MPOWER MAX MSI

Посаджka поссоров	■ Посаджka поцessоров Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 4-RO nokoletney за сokета LGA 1150
Чирсет	■ Intel® Z87/ H87/ B85 Express
Пам扼ь	■ 4x DDR3 сnotа памяты с подөрхкий до 32ГБ ■ Z87-G41 PC Mate подөрхка DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MГч ■ H87-G41 PC Mate и B85-G41 PC Mate подөрхka DDR3 1600/ 1333/ 1066 MГч ■ Двухсаньая.apхитектура памяты ■ Посаджka non-ECC, небуэрizованно памяты ■ Посаджka Intel® Extreme Memory Profile (XMP)
Слоты разширения	■ 2x сnotа PCIe x16 - PCI_E2 подөрхka PCIe 3.0 - PCI_E4 подөрхka PCIe 2.0 - Посаджka рекимов x16, x4/x4 ■ 2x сnotа PCIe 2.0 x1 ■ 2x сnotа PCI
Встrosная графika	■ 1x пот VGA, с подөрхкий мaksимального разшени 1920x1200 @ 60Гч, 24bpp ■ 1x пот DVI-D, с подөрхкий мaksимального разшени 1920x1200 @ 60Гч, 24bpp ■ 1x пот HDMI, с подөрхкий мaksимального разшени 4096x2160@24Гч, 24bpp/ 2560x1600@60Гч, 24bpp/ 1920x1080@60Гч, 36bpp
Посаджka Multi-GPU	■ Посаджka Тхнологи AMD CrossFire™
Устrosstва храенения даньх	■ Z87-G41 PC Mate/ H87-G41 PC Mate - Уирсet Intel Z87/ H87 Express - 6x потов SATA 6Г6/c (SATA1~6) - Посаджka RAID 0, RAID1, RAID 5 и RAID 10 - Посаджka Тхнологи Intel Smart Response, Intel Rapid Start и ТхнOLоги* Intel Smart Connect
	■ B85-G41 PC Mate - Уирсet Intel B85 Express - 4x потов SATA 6Г6/c (SATA1, SATA2, SATA3, SATA4) - 2x пота SATA 3Г6/c (SATA5, SATA6) - Посаджka ТхнOLоги* Intel Smart Connect * Посаджka поцessоров Intel Core Ha Windows 7 и Windows 8.
USB	■Чирсет Intel Z87/ H87/ B85 Express - 4x пота USB 3.0 (2 пота на задень паели, 2 пота doctунны чeredз вунтейнке USB pa3bемы) - 8x потов USB 2.0 (4 пота на задень паели, 4 поtega doctунны чeredз вунтейнке USB pa3bемы)
Aydio	■ Realtek® ALC887 Codec
LAN	■ Realtek® RTL8111G Гигашитный Сетевий контPORлер
Разьемы на заней панели	■ 1x пор PS/2/ м-byши ■ 1x пор PS/2 клавиатуры ■ 4x порta USB 2.0 ■ 2x порta USB 3.0 ■ 1x пор HDMI ■ 1x пор VGA ■ 1x пор DVI-D ■ 1x пор LAN (RJ45) ■ 3x удиноазьемов
Разьемы на плATE	■ 1x 24-контактны ATX ochobногий разьем пitaши ■ 1x 8-контактны ATX 12B разьем пitaши ■ 6x разьемов SATA ■ 2x разьемов USB 2.0 (Посдержka 4 дочоннительных портов USB 2.0) ■ 1x разьем USB 3.0 (Посдержka 2 дочоннительных портов USB 3.0) ■ 2x 4-контактны разьемы вентлиятора сцп ■ 1x 4-контактны разьема вентлиятора системы ■ 2x 3-контактны разьемы вentedлиятора системы ■ 1x поръчka оочстkn CMOS ■ 1x удиноазьем на поедné панели ■ 2x разьема панели системы ■ 1x разьем датчika OTКрывannahа Корпuya ■ 1x разьем мody国家战略 TPM ■ 1x разьем пос导读оватelьною пораз ■ 1x разьем napаллесьhoю пораз
Коюtronлор Ввда-вьда	■ NUVOTON NCT6779 Уни-контrolлорpa
Hardware Monитор	■ Дetektирование Temпегатуры CPU/Cистемы ■ Дetektирование скорости вentлиятора CPU/Cистемы ■ Котрль скорости вentлиятора CPU/Cистемы
Фунникines BIOS	■ 64 M6 Флэш (для Z87-G41 PC Mate) ■ 128 M6 Флэш (для H87-G41 PC Mate/ B85-G41 PC Mate) ■ UEFI AMI BIOS ■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0 ■ Multi-язьк
Осobechные фунreichи	■ Military Class 4 ■ OC Genie 4 ■ Click BIOS 4 ■ AMD CrossFire ■ Sound Blaster Cinema (Для Z87-G41 PC Mate) ■ Контka оочECTКданьх CMOS ■Общий контPORь В entINЯТора ■ Super RAID ■ Command Center
Пэрorationмнoe обecпецни	■ ДраиВеры ■ MSI - Command Center - Super Charger - Super RAID - Live Update 5 - Fast Boot ■ 7-ZIP ■ Intel Extreme Tuning Utility ■ Norton Internet Security Solution ■ Trend Micro SafeSync ■ Sound Blaster Cinema (Для Z87-G41 PC Mate) ■ Network genie ■ Small Business Advantage (Для H87-G41 PC Mate/ B85-G41 PC Mate)
Форм-фakтор	■ ATX ФорM-фakторы ■ 12 дюймов x 8.7 дюймов (30.5 cm x 22 cm)

Последние сведения о поддержке ЦП см. на веб-странице http://www.msi.com/service/cpu-support/

Дополнительные сведения о совместимых компонентах см. на веб-странице

http://www.msi.com/service/test-report/

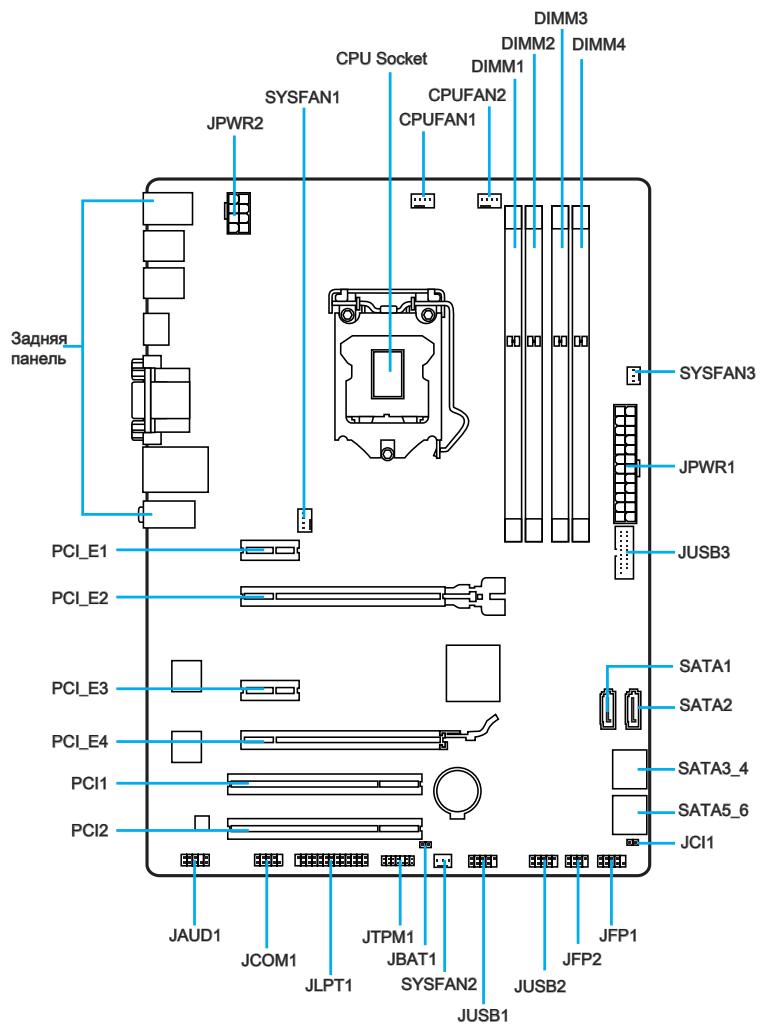

Справочное руководство по разъемам

Наименованные пота	Тип пота	Сtrраниca
Разьемы на за干嘛е панелу	Установka сП и радиатора	Ru-7
CPU	Разьем LGA1150 CPU	Ru-9
CPUFAN1~2,SYSFAN1~3	Разьемы пitaлия вентлияторов	Ru-19
DIMM1~4	Слоб干线 мodyдд памятс DDR3	Ru-13
JAUD1	Адиралозьем на пeredдд панелу	Ru-22
JBAT1	Переньчka оочстки данных CMOS	Ru-25
JCI1	Разьем датчika OTКрвіваня корпuya	Ru-22
JCOM1	Разьем постедоватelledного пота	Ru-23
JFP1, JFP2	Разьемы пeredдд панелу	Ru-20
JLPT1	Разьем параллөного пота	Ru-24
JPWR1~2	ATX разьем питаня	Ru-15
JTPM1	Разьем мodyлг TPM	Ru-23
JUSB1~2	Разьемы расшиpenя USB 2.0	Ru-21
JUSB3	Разьем расшиpenя USB 3.0	Ru-21
PCI_E2,4	Слоб干线 палт расшиpenя PCIe x16	Ru-16
PCI_E1,3	Слоб干线 палт расшиpenя PCIe x1	Ru-16
SATA1~6	Разьемы SATA	Ru-18

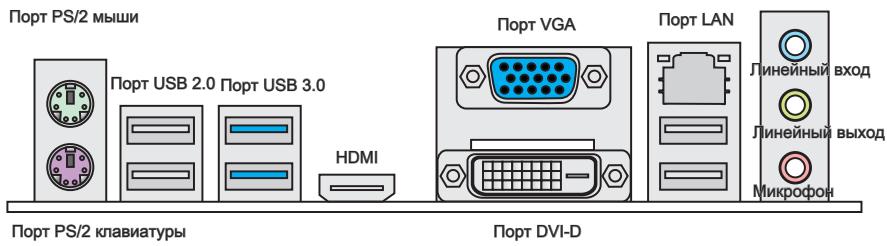

Порт PS/2 для клавиатуры/мыши

Комбинированный разъем DIN PS/2® для подключения мыши/клавиатуры с интерфейсом PS/2®.

Порт USB 2.0

Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как клавиатура, мышь и другие USB 2.0-совместимые устройства.

• Порт USB 3.0

Порт USB 3.0 обратно совместим с устройствами USB 2.0. Скорость передачи данных до 5 Гбит/с (SuperSpeed).

Внимание

Для использования устройств USB 3.0 необходимо подключать их к порту USB 3.0. Используемый USB-кабель должен быть совместим со стандартом USB 3.0.

Порт HDMI

HDMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

Мультимедийный интерфейс высокой четкости (HDMI) представляет собой полноценный проводной аудио-видеоинтерфейс, позволяющий передавать несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала по одному кабелю в любом формате, включая телевидение стандартной, повышенной и высокой четкости, а также многоканальный цифровой звук.

VGA

Разъем DB15 гнездового типа для подключения монитора.

▸ Порт DVI-D

Разъем DVI-D (цифровой видеовыход) подключается к ЖК-мониторам через переходник. Подробную информацию о подключении монитора см. в руководстве к монитору.

Данная платформа поддерживает функцию dual-display (два дисплея) и triple-display (три дисплея).

	HDMI+VGA	HDMI+DVI	VGA+DVI	HDMI+VGA+DVI
Рек imm расшиpenия (Pасшиpenие пбочero стола на втори и труты монитор)	○	○	○	○
Рек imm «Клонировани» (Изобразенья на мониторax coьпадают)	○	○	○	○

▸ Порт LAN

Стандартный разъем RJ-45 для подключения к локальной вычислительной сети (LAN).

LINK/ACT LED	SPEED LED	Инд�示器	Соspectration Инд�示器	Опсане
		Link/ Activity LED (Поклочец/Равotas ид�示器)	Бык.	Нe поklочen
			Жeелы	Поклочen
			Мигает	Передача даньх
		Speed LED (C yokость передачи даныx)	Бык.	10 МбiT/c поklоченье
			Зелень	100 МбiT/c поklоченье
			Оразожевы	1 ГБiT/c поklоченье

Аудиоразъемы

Эти разъемы используются для подключения аудиоустройств. Цвет гнезда определяет функцию разъема.

Голубой — линейный вход: служит для подключения внешних источников звукового сигнала. Зеленый — линейный выход: разъем для подключения наушников или колонок. Розовый — микрофон: разъем для подключения микрофона.

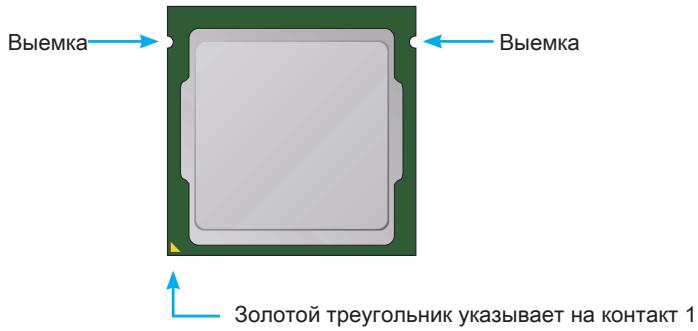

Процессор LGA 1150

На поверхности процессора LGA 1150 имеются знаки для совмещения золотых треугольников для правильной установки процессора относительно материнской платы. Золотой треугольник указывает на контакт 1.

Внимание

Перегрев

Перегревание может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегревания. При установке вентилятора нанесите ровный слой термопасты (или термоклея) между ним и вентилятором для улучшения теплопередачи.

Замена ЦП

При замене процессора всегда отключайте блок питания системы и вынимайте шнур питания из розетки, чтобы избежать повреждения процессора.

Разгон

Эта системная плата разработана с учетом возможности "разгона". Перед выполнением разгона системы убедитесь в том, что все компоненты системы могут выдержать разгон. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик процессоров. Гарантия не распространяется на повреждения и другие возможные последствия неправильной эксплуатации и несоблюдения технических характеристик изделия.

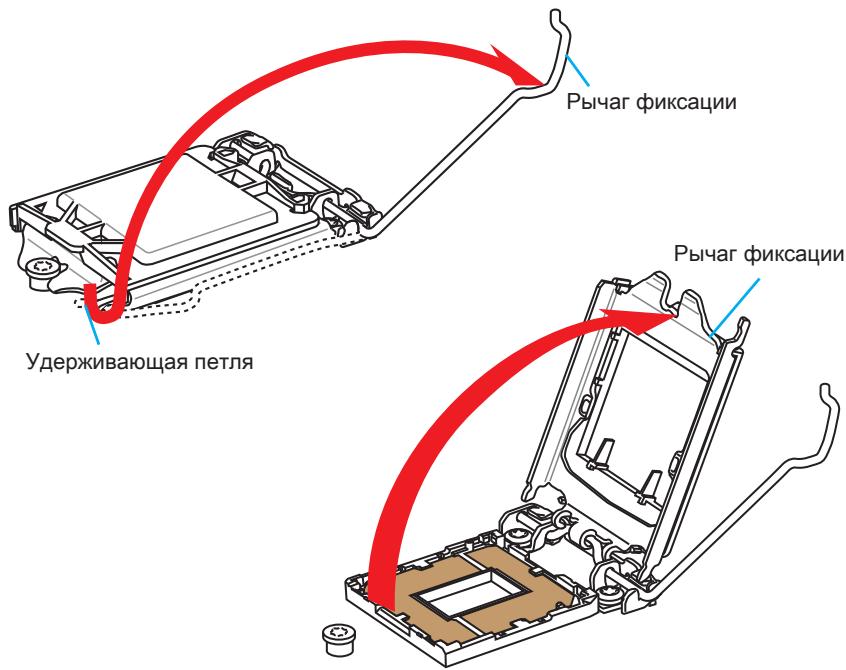

1. Отсоедините и полностью поднимите рычаг фиксации.
2. При подъеме рычага фиксации автоматически поднимается прижимная пластина.

ВНИМАНИЕ

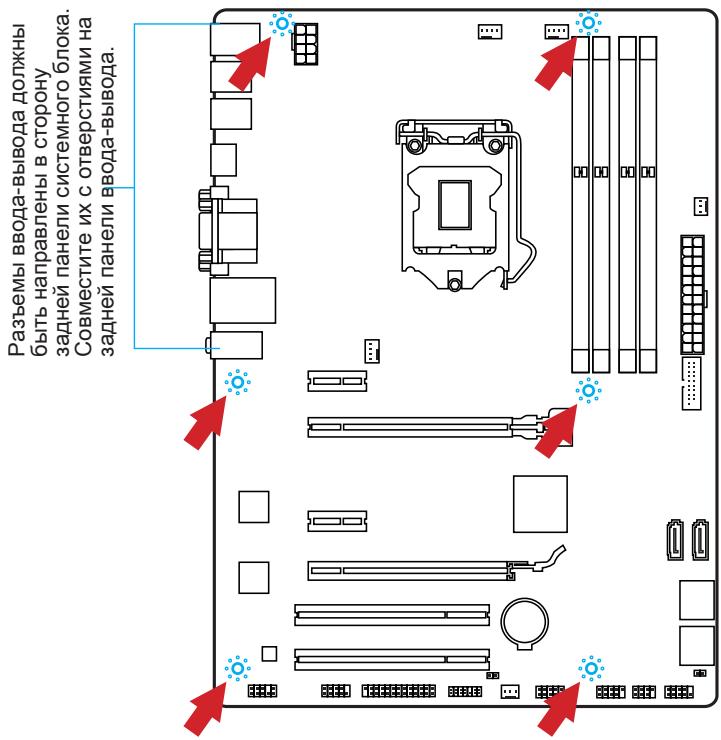

Для установки материнской платы на монтажные платы системного блока сначала на установочные стойки установите стойки. Если в комплект поставки системного блока входит задняя панель ввода-вывода, замените ее задней панелью ввода-вывода, которая поставляется с материнской платой. Задняя панель ввода-вывода без труда устанавливается в системном блоке компьютера без применения винтов. Совместите установочные стойки монтажной платы с отверстиями под установочные винты на материнской плате и закрепите материнскую плату винтами, которые поставляются вместе с системным блоком. Ниже показано расположение отверстий под установочные винты. Дополнительную информацию смотрите в руководстве к системному блоку.

! ВНИМАНИЕ

- Положите материнскую плату на ровную и чистую поверхность. Во избежание повреждения материнской платы, закрепите электронные компоненты на установочных стойках, избегая соприкосновения с системным блоком. - Проверьте надежность крепления всех металлических компонентов на материнской плате и внутри системного блока. Незакрепленные детали могут привести к короткому замыканию материнской платы.

Видео, демонстрация

Смотрите видео, чтобы узнать, как установить разъемы питания. http://youtu.be/gkDYr_83l4

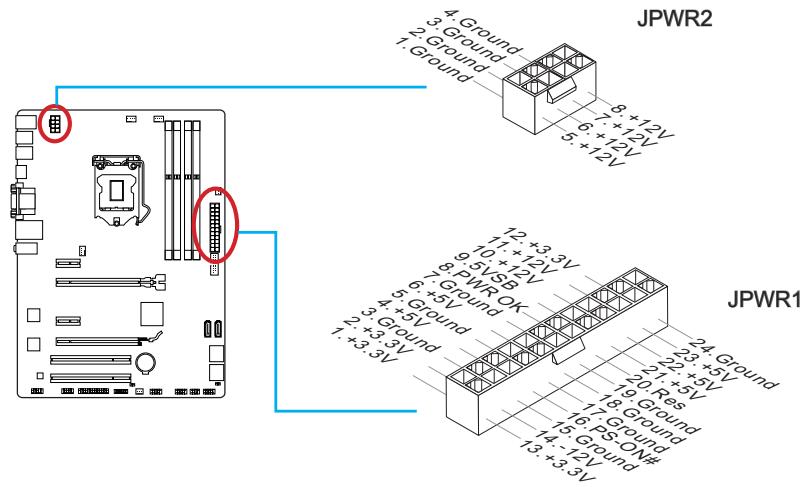

JPWR1~2: Разъемы питания ATX

Эти разъемы предназначены для подключения разъема питания ATX. Для подключения ATX разъема питания совместите кабель питания с разъемом процессора. При правильном выполнении подключения защелка на кабеле питания закрепляется с помощью разъема материнской платы.

ВНИМАНИЕ

Для обеспечения стабильной работы системы, пожалуйста, проверьте надежность подключения всех кабелей к соответствующему блоку питания ATX.

Слоты расширения

Данная материнская плата содержит множество разъемов для установки плат расширения, в том числе, дискретных видеокарт и звуковых карт.

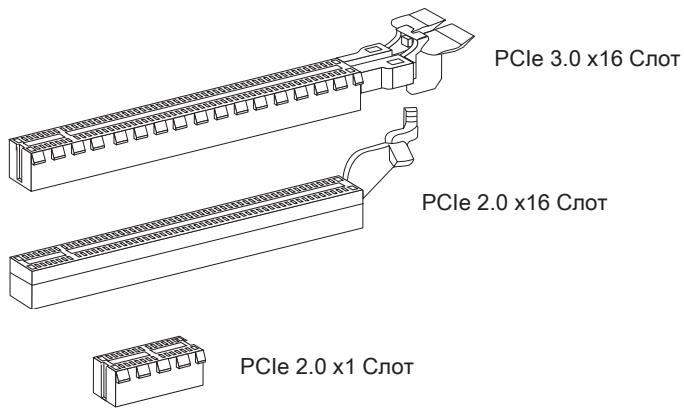

PCI_E1~4: слоты PCIe расширения

Слот PCIe поддерживает платы расширения с интерфейсом PCIe.

PCI1~2: слоты PCI расширения

Слот PCI поддерживает платы расширения с интерфейсом PCI.

Внимание

Перед установкой или извлечением плат расширения убедитесь, что питание отключено от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

• Помните, что во избежание повреждений необходимо правильно подключать контакты VCC и GND. Для использования устройства USB 3.0 подключитесь к разъему USB 3.0 с помощью кабеля USB 3.0 (приобретается дополнительно).

JCI1: разъем датчика открытия корпуса

К этому разъему подключается кабель датчика, установленного в корпусе. Этот датчик срабатывает при вскрытии системного блока. Система запоминает это событие и выдает предупреждение на экран. Для отключения предупреждения необходимо удалить записанное событие в настройках BIOS.

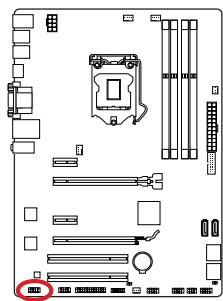

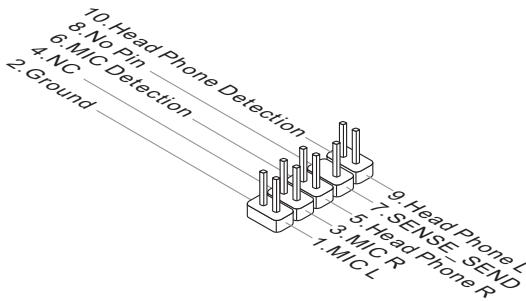

JAUD1: аудиоразъем на передней панели

Этот разъем служит для подключения аудиоразъема на передней панели системного блока. Этот разъем соответствует стандарту Intel® Front Panel I/O Connectivity Design.

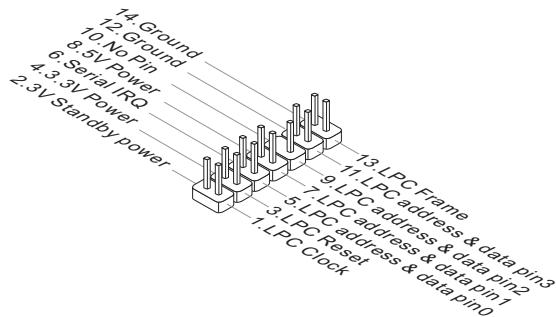

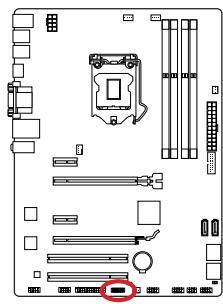

JTPM1: разъем модуля TPM

Данный разъем подключается к модулю TPM (Trusted Platform Module).

Дополнительные сведения см. в описании модуля безопасности TPM.

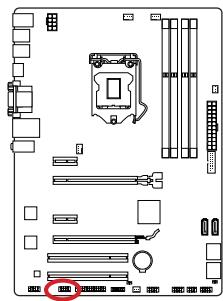

JCOM1: разъем последовательного порта

Данный разъем является высокоскоростным последовательным портом передачи данных 16550A с 16-разрядной передачей FIFO. К этому разъему можно подключить устройство с последовательным интерфейсом.

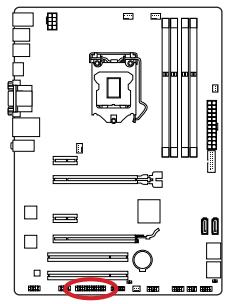

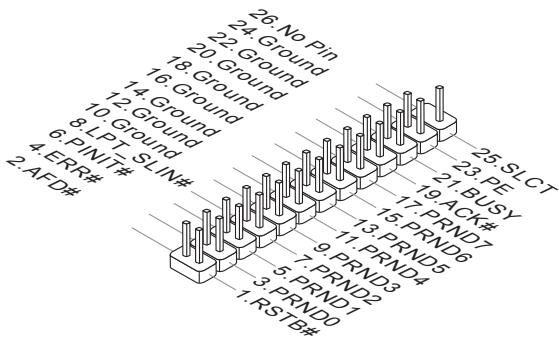

JLPT1: разъемы параллельного порта

Этот коннектор используется для подключения дополнительной платы параллельного порта. Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с дополнительными возможностями).

JBAT1: перемычка очистки данных CMOS

На плате установлена CMOS-память с питанием от батарейки для хранения данных о конфигурации системы. С помощью памяти CMOS операционная система (ОС) автоматически загружается каждый раз при включении. Для сброса конфигурации системы (очистки данных CMOS-памяти), воспользуйтесь этой перемычкой.

Сохранение данных

Очистка данных

ВНИМАНИЕ

Очистка CMOS-памяти производится замыканием указанных контактов перемычкой при выключенном режиме. После выполнения очистки разомкните перемычку. Очистка CMOS-памяти во время работы системы недопустима, т.к. это приведет к выходу материнской платы из строя.

Драйверы и утилиты

После установки операционной системы для достижения максимальной производительности выбранного вами нового компьютера требуется установка драйверов. В комплект поставки системной платы MSI входит компакт-диск с драйверами (Driver Disc). Установка позволяет использовать системную плату компьютера более эффективно, а также воспользоваться специальными функциями, которые мы предоставляем.

Вы можете защитить свой компьютер от вирусов, установив антивирусную программу защиты с данного диска. В комплект по включению также входят различные полезные и креативные утилиты.

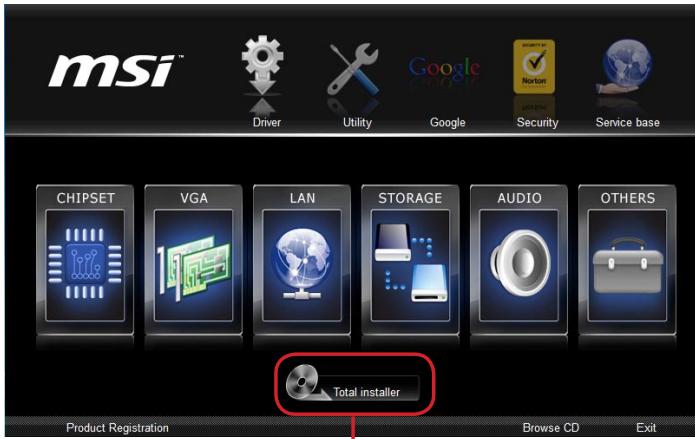

Ytuna Total Installer

Утилита Total Installer, используемая для установки, позволяет выполнить основную работу без необходимых проверок. Для установки драйверов на свой компьютер следуйте приведенным ниже указаниям.

1. Вставьте диск с драйверами MSI Driver Disc в привод для оптических дисков. Если в операционной системе включена функция автозапуска, автоматически отобразится экран настройки.
2. Нажмите значок Total Installer. Во всплывающем окне отобразится список всех необходимых драйверов.

Нажмите здесь

1. Установите все драйверы из списка драйверов.
2. Нажмите кнопку Install (Установить).
3. Начнется установка программ, а после ее завершения будет предложено перезагрузить систему.
4. Нажмите кнопку OK для завершения.
5. Перезагрузите компьютер.

Клавиша быстор Бызова	Мыши	Описане
<↑↓→←>	Перемechanical указател	Выбор заlemента
<Enter>	Шелчok/Двийнoi шелчok лево Кнокоi	Выбор заочka/ поя
<Esc>	Шелчok право Кнокоi	Перекхд в мени Exit(Bыхов) или возв rat к празыдуншему мени и з поlemеню
<++>		УBELANCHENIE Или ИЗМЕHENIE ЗИЧЕНЯ napametpa
<->		Уменихд Или ИЗМЕHENIE ZИCHENIA napametpa
<F1>		Оьшая справka
<F4>		Төнчесни пaramетры погосяс耗费
<F5>		Вхod в радел Memory-Z
<F6>		Загуз嗣 ортуни OC с USB Флэш- накоротеля
<F8>		Загузка погфигя OC с USB Флэш- накоротеля
<F9>		Сохсангь погфигя OC на USB Флэш- накоротеля
<F10>		Сохсангь ИЗМЕHENI и перацагузka
<F12>		Сохсангь снимда akрана на Флэш- накоротile FAT/FAT32

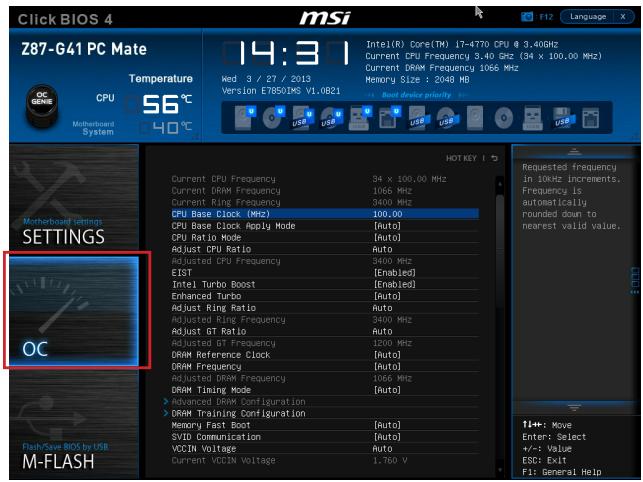

Меню OC

Данное меню предназначено для опытных пользователей и предоставляет возможности для "разгона" системы.

Внимание

• Разгонять ПК вручную рекомендуется только опытным пользователям.
• Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования. Неопытным пользователям рекомендуется использовать OC Genie.

В том случае, если процессор поддерживает данную функцию. Если значение установлено в "Auto", BIOS автоматически настроит этот параметр. [Опции: Auto, 1.00, 1.25, 1.67]

CPU Base Clock Apply Mode [Auto]

X.M.P. (Extreme Memory Profile) является технологией разгона модулей памяти. Этот пункт доступен при установке модулей памяти с поддержкой технологии XMP.

[Disabled] Функция выключена.

[Profile 1] Используйте стандартный профиль 1 для установки модулей памяти XMP.

[Profile 2] Используйте профиль разгона 2 для установки модуля памяти XMP.

DRAM Timing Mode [Auto]

Режимы таймингов памяти.

[Auto] Временные параметры DRAM устанавливаются на основе SPD (Serial Presence Detect) модуля памяти.

[Link] Позволяет пользователю настроить тайминги DRAM вручную для всех каналов памяти.

[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для соответствующего канала памяти.

Advanced DRAM Configuration

Нажмите для входа в подменю. Данное подменю будет доступно после установки [Link] или [Unlink] в режиме "DRAM Timing Mode". Пользователь может настроить тайминги для каждого канала памяти. Система может работать нестабильно или не загружаться после изменения таймингов памяти. Если система работает нестабильно, пожалуйста, очистите данные CMOS и восстановите настройки по умолчанию. (См. перемычку очистки данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.)

DRAM Training Configuration

Нажмите для входа в подменю. Включает или выключает различные способы тренировки DRAM. Система может работать нестабильно или не загружаться после изменения настроек в этом подменю. Если это происходит, очистите данные CMOS и восстановите настройки по умолчанию. (См. перемычку очистки данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.)

▸ Memory Fast Boot [Auto]

Включает или выключает инициализацию памяти при каждой загрузке.

[Auto] Этот параметр будет настроен автоматически с помощью BIOS.

[Enabled] Память будет полностью инициализирована при первой инициализации и тренировке. После этого память не будет инициализирована с измененными настройками для ускорения загрузки.

[Disabled] Память будет инициализирована и тренирована при каждой загрузке.

SVID Communication [Auto]

Включение или выключение поддержки SVID (Serial Voltage Identification).

[Auto] Этот параметр будет настроен автоматически с помощью BIOS.

[Enabled] Фаза PWM будет изменена в зависимости от SVID процессора (Serial Voltage Identification).

[Disabled] Выключение поддержки SVID (Serial Voltage Identification).

VCCIN Voltage [Auto]

Установка входного напряжения процессора. Входное напряжение процессора используется для питания различных блоков процессора.

Позволяет выбрать режим управления напряжением.

[Auto] Этот параметр будет настроен автоматически с помощью BIOS.

[Adaptive Mode] Установка адаптивного напряжения автоматически для оптимизации производительности системы.

[Override Mode] Разрешает устанавливать напряжение вручную.

Данная функция уменьшает проблемы EMI (электромагнитные помехи), вызванные колебаниями импульсного генератора тактовых сигналов.

[Enabled] Включение этой функции для уменьшения проблемы EMI (электромагнитных помех).

[Disabled] Увеличивает возможности разгона основной частоты.

Внимание

• Если проблемы с помехами отсутствуют, оставьте значение [Disabled] (Выкл.) для лучшей стабильности и производительности. Однако, если возникают электромагнитные помехи, включите параметр Spread Spectrum для их уменьшения. Чем выше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum сверьтесь со значениями уровня электромагнитных помех, установленных законодательством.
• Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дрейф сигналов тактового генератора может привести к отказу «разогнанного» процессора.

CPU Specifications

Нажмите для входа в меню. В этом меню представлена информация об установленном процессоре. Для просмотра этой информации в любое время нажмите [F4]. Это значение нельзя изменить.

Данный параметр позволяет выбрать режим C-state для энергосбережения системы. Этот элемент появляется при включенном "Intel C-State".

[Auto] Параметр настраивается автоматически с помощью BIOS.

[C0~C7s] Уровни энергосбережения от высокого к низкому (C7s, C7, C6, C3, C2, C0).

[No limit] Не ограничивать C-state процессора.

LakeTiny Feature [Disabled]

Включение или выключение технологии Intel Lake Tiny с iRST для SSD. Этот элемент появляется, когда установленный процессор поддерживает данную функцию и при включенном "Intel C-State".

[Включено] Повышение динамической нагрузки на IO с корректированной производительностью усовершенной скорости SSD.

[Отключено] Функция отключена.

Внимание: Следующие пункты появляются при включении "Intel Turbo Boost".
