Тип продукта	Материнская плата
Форм-фактор	Микро-ATX
Размеры	244 мм x 244 мм (9.6" x 9.6")
Вес	Прибл. 0.8 кг (1.76 фунта)
Сокет ЦП	Сокет AMD AM5
Поддерживаемые ЦП	Процессоры AMD Ryzen 7000 серии
Чипсет	AMD B650
Тип памяти	DDR5
Слоты памяти	4 x DIMM, двухканальный
Макс. память	128 ГБ
Скорость памяти	DDR5 4800/5200/5400(OC)/5600(OC)/6000+(OC)
Интерфейсы хранения	4 x SATA III (6 Гбит/с); 2 x M.2 (PCIe 4.0 x4)
Порты USB (задние)	1x USB 3.2 Gen2 Type-C, 1x USB 3.2 Gen2 Type-A, 4x USB 3.2 Gen1, 2x USB 2.0
Видеовыходы	1x HDMI (4096x2160@30Hz), 1x DisplayPort (4096x2160@60Hz)
Аудиокодек	Realtek ALC897, 7.1 каналов, HD Audio
LAN	Realtek RTL8125B, 2.5 Гбит/с Ethernet
Слоты расширения	1x PCIe 4.0 x16 (x16 mode), 3x PCIe 4.0 x1
Разъемы питания	24-контактный ATX, 8-контактный ЦП
Поддержка операционных систем	Windows 10 (64-разрядная), Windows 11 (64-разрядная)
Обслуживание и очистка	Отключайте питание перед очисткой; используйте сухую ткань; избегайте статического разряда
Меры предосторожности	Держите вдали от тепла, влаги; берите за края; обеспечьте правильное заземление
Запчасти и ремонтопригодность	Стандартные компоненты; обновление BIOS через USB и кнопку; перемычка сброса CMOS
Гарантия (типичная)	3 года (проверьте местные правила)

Часто задаваемые вопросы - B650MP-E PRO BIOSTAR

Какой процессор совместим с Biostar B650MP-E PRO?

Материнская плата поддерживает процессоры AMD Ryzen 7000 серии с сокетом AM5. Обратитесь к официальному списку поддержки процессоров для обновлений.

Сколько памяти можно установить?

До 128 ГБ DDR5 памяти через четыре слота DIMM, поддерживающих двухканальную конфигурацию. Скорость до 6000+ МГц (OC).

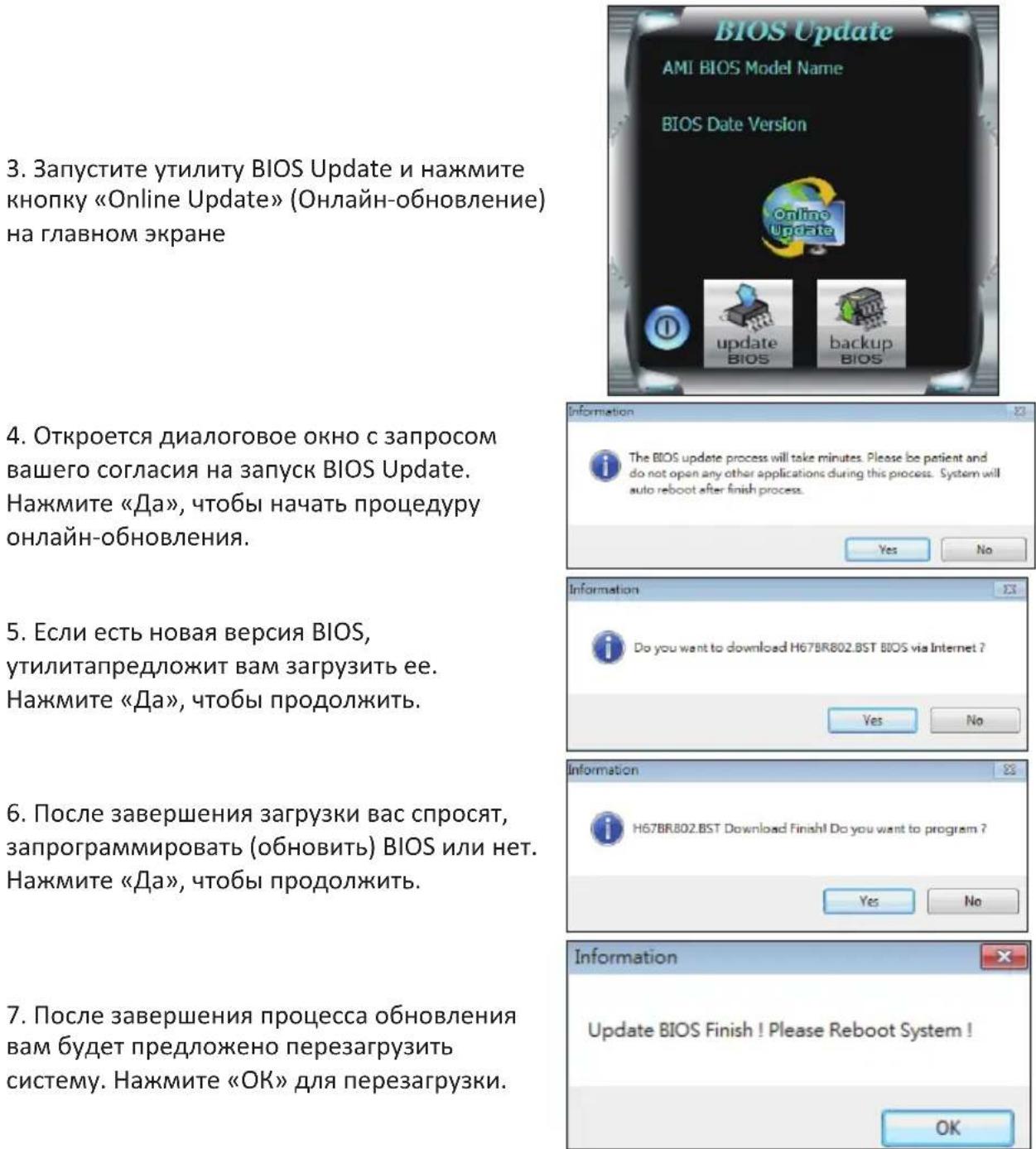

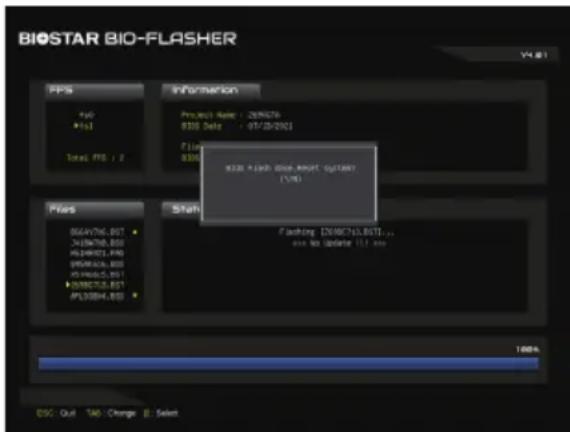

Как обновить BIOS?

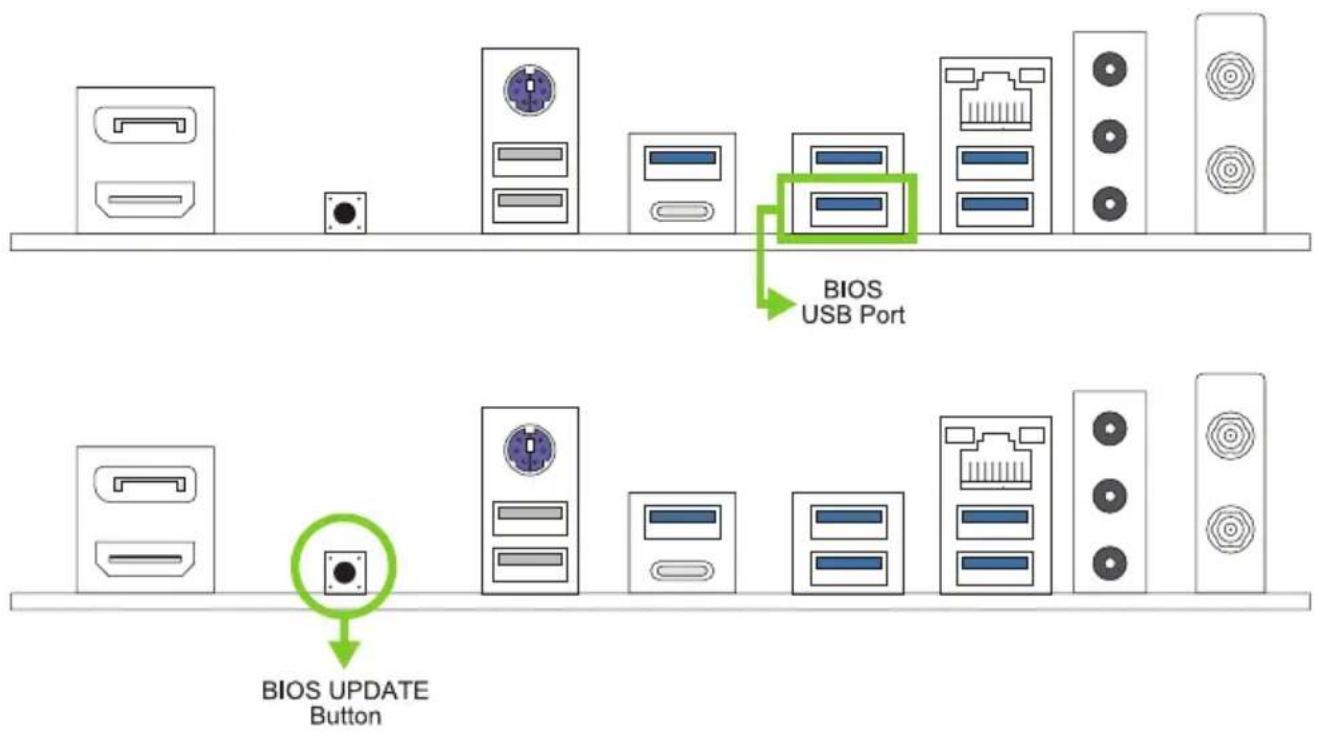

Используйте кнопку обновления BIOS на задней панели ввода-вывода с USB-накопителем, содержащим переименованный файл BIOS (PSPBIOS.IMG). В качестве альтернативы, используйте утилиту BIOSTAR BIO-Flasher в BIOS или утилиту обновления BIOS на базе Windows.

Как сбросить CMOS?

Отключите питание переменного тока, затем замкните контакты перемычки JCMOS (1-2) на пять секунд с помощью отвертки. Верните перемычку в разомкнутое положение и включите питание. Загрузите оптимизированные настройки по умолчанию в BIOS.

Какие варианты хранения доступны?

Четыре порта SATA III (6 Гбит/с) и два слота M.2: M2M_CPU (2242/2260/2280, PCIe 4.0 x4) и M2M_SB (2280, PCIe 4.0 x4). Поддерживает RAID 0, 1, 10 на SATA.

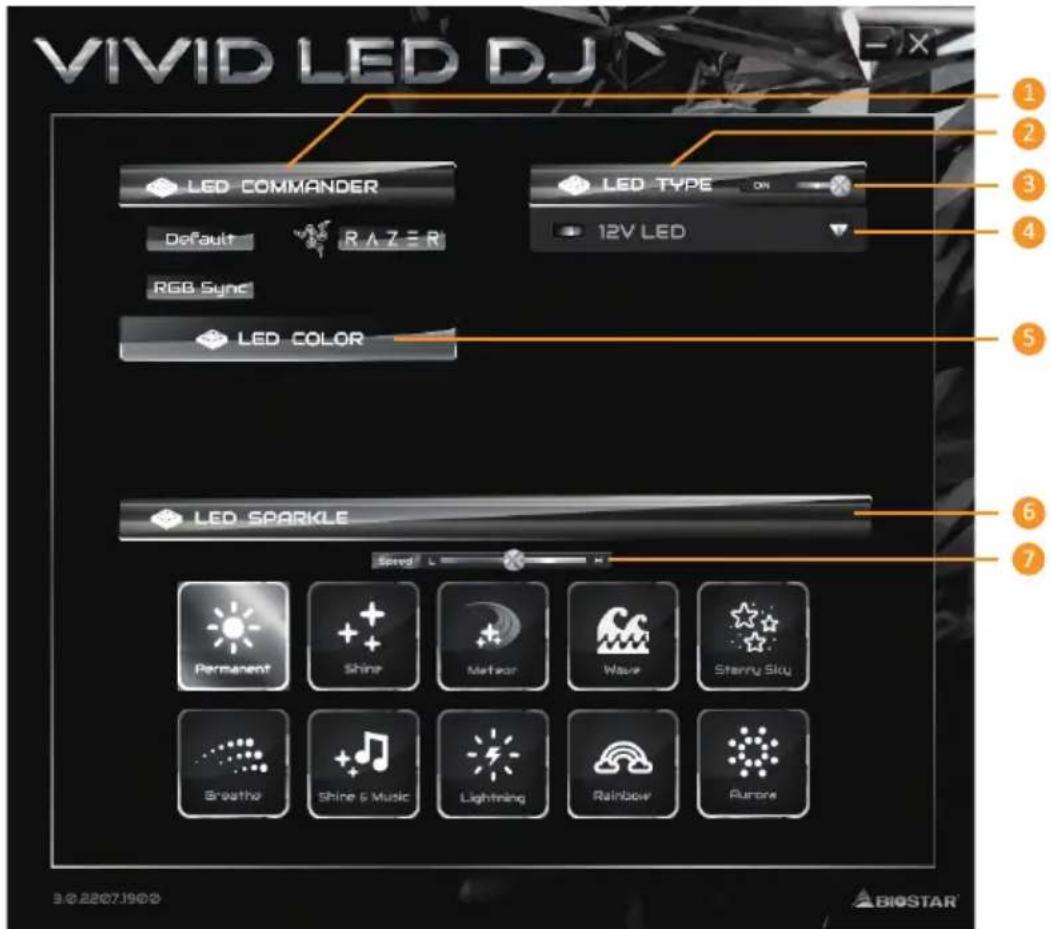

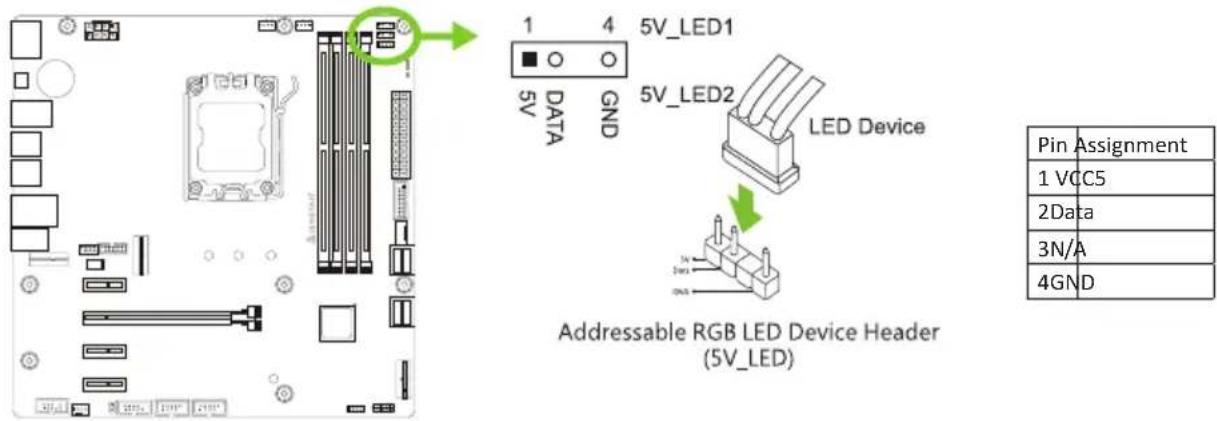

Как подключить светодиодные ленты RGB?

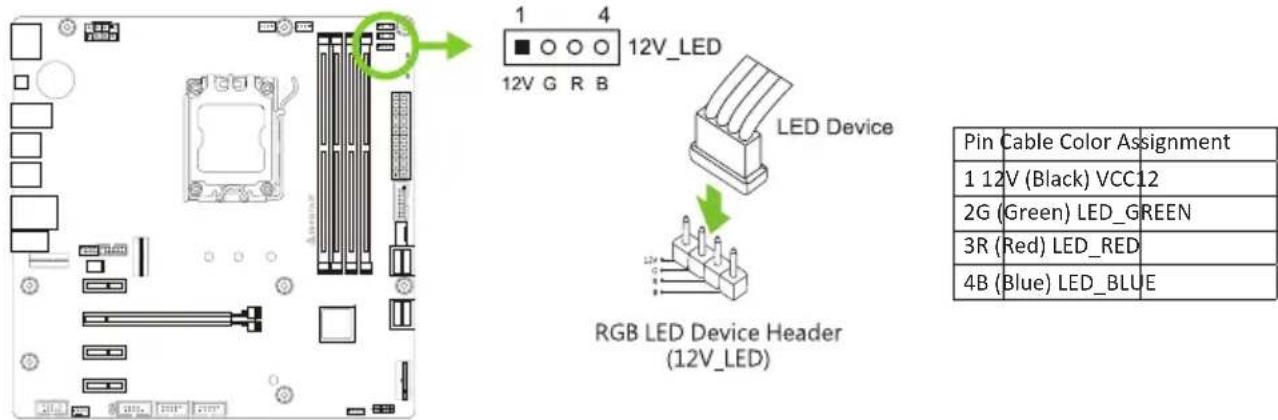

Используйте разъем 12V_LED для RGB-лент 5050 (макс. 3A) или разъемы 5V_LED для адресных лент WS2818B (300 светодиодов, макс. 3A). Управление через программное обеспечение Vivid LED DJ.

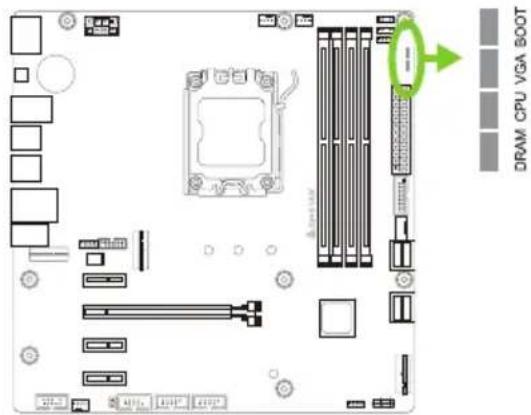

Что обозначают светодиоды отладки?

Четыре светодиода (DRAM, CPU, VGA, BOOT) загораются во время POST. Если возникает ошибка, соответствующий светодиод остается включенным, указывая на неисправный компонент. Отсутствие света означает нормальную работу.

Можно ли использовать модуль Wi-Fi или Bluetooth?

Да, слот M2E_WIFI (ключ E) поддерживает модуль Wi-Fi/Bluetooth 2230. Порты для антенн предусмотрены на задней панели ввода-вывода. Модуль не входит в комплект.

Поддерживает ли материнская плата PCIe 5.0?

Нет, чипсет B650 предоставляет линии PCIe 4.0. Слот PCIe x16 и слоты M.2 работают на скорости PCIe 4.0.

Какое максимальное разрешение для видеовыходов?

HDMI поддерживает до 4096x2160@30 Гц, DisplayPort поддерживает до 4096x2160@60 Гц (DP 1.2).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B650MP-E PRO BIOSTAR

Информация FCC и авторское право

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с частью 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Не гарантируется, что помехи не возникнут при конкретной установке.

Поставщик не дает никаких заверений и гарантий в отношении содержания настоящего документа и, в частности, отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для каких-либо целей. Кроме того, поставщик оставляет за собой право пересматривать настоящий документ и вносить изменения в его содержание без обязательства заранее уведомлять какую-либо сторону.

Частичное или полное копирование настоящего документа запрещено без предварительного письменного согласия поставщика.

Содержание настоящего руководства пользователя может быть изменено без предварительного уведомления, и мы не несем ответственности за любые обнаруженные в нем ошибки. Все торговые марки и названия продуктов являются товарными знаками соответствующих компаний.

Краткая декларация о соответствии Мы заявляем, что этот продукт соответствует

действующим законам и всем основным требованиям, указанным в директивах 2004/108/EC, 2006/95/EC и 1999/05/EC, во всех случаях, когда эти законы могут применяться.

Содержание

Информация FCC и авторское право .... 1

Глава 1: Введение....3

1.1 Перед началом.... 3
1.2 Составупаковки 3
1.3 Технические характеристики.... 4
1.4 Разъемы задней панели....6
1.5 Компоновка материнской платы....7

Глава 2: Установка оборудования....8

2.1 Установка центрального процессора (ЦП) 8
2.2 Установка радиатора 9
2.3 Подключение охлаждающих вентиляторов 11
2.4 Установка системной памяти 12
2.5 Слоты расширения.... 14
2.6 Установка перемычки и переключателя 17
2.7 Штыревые соединители и разъемы 18
2.8 Светодиоды 24

Глава 3: UEFI BIOS и программное обеспечение .... 25

3.1 Настройка UEFI BIOS.... 25

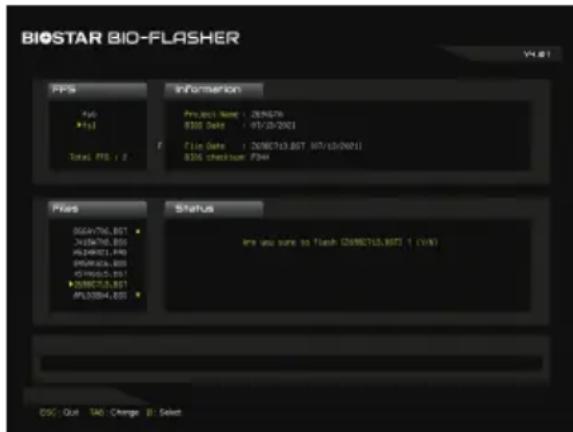

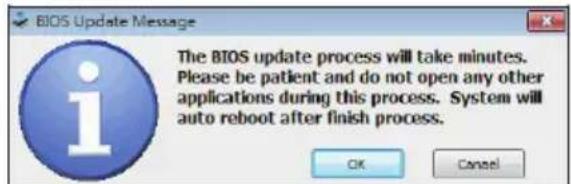

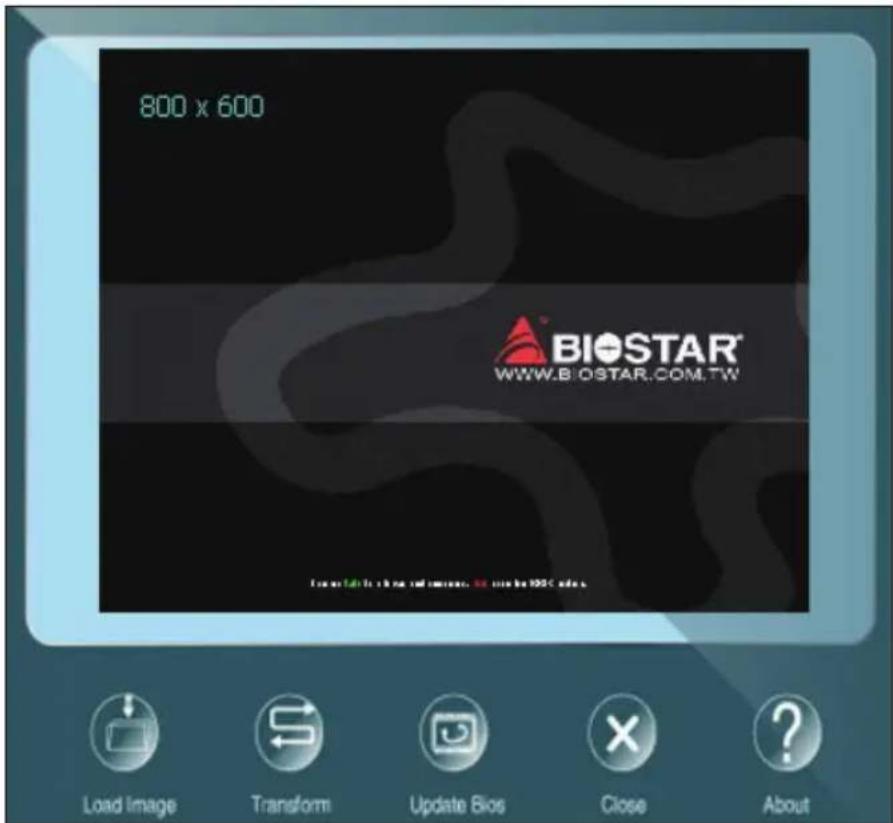

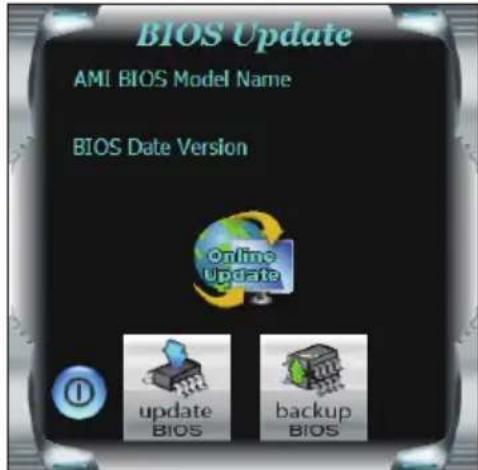

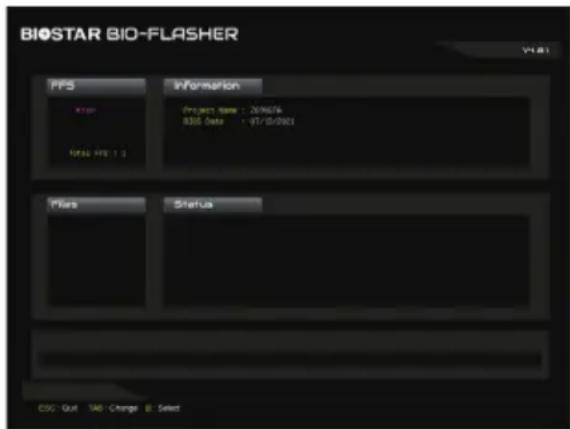

3.2 Обновление BIOS 25
3.3 Обновление BIOS материнской платы 25
3.4 Программное обеспечение.... 31

Глава 4: Полезная помощь.... 34

4.1 Установка драйвера 34
4.2 Звуковой код BIOS AMI 35
4.3 Поиск и устранение неисправностей 35
4.4 Функции RAID 36

Глава 1: Введение

1.1 Перед началом

Спасибо, что выбрали наш продукт. Перед тем, как начать установку материнской платы, убедитесь, что вы следуете приведенным ниже инструкциям:

• Подготовьте сухую и стабильную рабочую среду с достаточным освещением
• Обязательно отключите компьютер от розетки перед работой.
• Прежде чем вынуть материнскую плату из антистатического пакета, заземлите себя должным образом, прикоснувшись к любому надежно заземленному прибору, или используйте заземленный браслет для снятиястатического заряда.

- Не прикасайтесь к компонентам на материнской плате или к задней стороне платы без необходимости. Держите плату за края, не пытайтесь ее согнуть или прогнуть.

- Не оставляйте незакрепленные мелкие детали внутри корпуса после установки. Незакрепленные деталимогут вызвать короткое замыкание, что приведет к повреждению оборудования.

- Держите компьютер подальше от опасных мест, например, с источником тепла, влажным воздухом и водой.

- Рабочая температура компьютера должна быть в диапазоне от 0 до 450с.

• Во избежание травм остерегайтесь:

острых штырьков на штыревых соединителях и разъемах;

неровных краев и острых углов шасси;

повреждения проводов, которое может вызвать короткое замыкание.

1.2 Составупаковки

• Кабель Serial ATA – 2 шт.
• Задняя панель ввода-вывода для корпуса ATX – 1 шт.
• паксессуары антенны WIFI – 1 шт.
• Руководство по быстрой установке – 1 шт.
• Полный установочный DVD-диск – 1 шт.

Примечание

» Состав упаковки может отличаться в зависимости от региона продаж или моделей, для которых она предназначена. Для получения дополнительной информации о составе упаковки в вашем регионе свяжитесь со своим дилером или торговым представителем.

1.3 Технические характеристики

Технические характеристики
Поддержка ЦП	Сокет AM5 поддерживает процессоры AMD® 7000 series RyzenTM (Raphael)Поддержка будущих процессоров AMD Ryzen с обновлением BIOS* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Набор микросхем AMD	B650
Память	AMD Ryzen 7000 series (Raphael) Processors: (Future CPUs):Поддерживает двухканальную DDR5 4800/ 5200/ 5400(OC)/ 5600(OC)/ 6000+(OC)4 слота для памяти DDR5 DIMM, макс. поддержка памяти до 128 ГБКаждый модуль DIMM поддерживает модуль DDR5 без ECC 8/16/32 ГБ* Перечень поддержки центрального процессора смотрите на www.biostar.com.tw
Слоты расширения	4 разъемов SATA III (6Gb/s): Поддерживает AHCI и RAID 0, 1, 10-- Total поддерживает 2 разъема M.2 и 4 портов SATA (6Gb/s)1 сокета M.2 (M Key) (M2M_CPU):Поддерживает модуль SSD 2242/ 2260/ 2280 типа M.2Поддерживает PCIe 4.0 x4 (64Gb/s) – NVMe/ AHCI SSD1 сокета M.2 (M Key) (M2M_SB):Поддерживает модуль SSD 2280 типа M.2Поддерживает PCIe 4.0 x4 (64Gb/s) – NVMe/ AHCI SSD
Локальная сеть	Realtek RTL8125BАвтосогласование 10/ 100/ 1000/ 2500 Мбит/с , возможность полу-/полнодуплексного
Аудиокодек	ALC897Каналы 7.1, HD Audio (звук высокой четкости), Hi-Fi (спереди)
USB	2 портов USB 3.2 (Gen2) Type-C (1 на задней панели ввода-вывода и 1 через внутренние штыревые соединители)1 портов USB 3.2 (Gen2) (1 на задней панели ввода-вывода)6 портов USB 3.2 (Gen1) (4 на задней панели ввода-вывода и 2 через внутренние штыревые соединители)6 портов USB 2.0 (2 на задней панели ввода-вывода и 4 через внутренние штыревые соединители)
Слоты расширения	1 слот PCIe 4.0 x16 (x16 режиме)3 слот PCIe 4.0 x1 (x1 режиме)
Задняя панель ввода-вывода	2 порта антенны WIFI1 клавиатура/мышь PS/21 BIOS Update Button1 порт HDMI (HDMI1.4)1 порт DP (DP1.2)1 порт USB 3.2 (Gen2) Type-C1 порт USB 3.2 (Gen2) Type-A4 порт USB 3.2 (Gen1) Type-A2 порт USB 2.0 Type-A1 порт 2.5 Gigabit LAN3 аудиоразъема

» Продолжение на следующей странице

Технические характеристики
Внутренняя панельввода-вывода	4 разъемов SATA III (6.0Gb/s)1 сокет M.2 (E Key): Поддерживает модуль Wi-Fi и Bluetooth типа 22302 штыревых соединителя USB 2.0 (каждый штыревой соединитель поддерживает 2 порта USB 2.0)1 штыревой соединитель USB 3.2 (Gen1) (каждый штыревой соединитель поддерживает 2 порта USB 3.2 (Gen1))1 штыревой соединитель USB 3.2 (Gen2) Type-C (каждый штыревой соединитель поддерживает 1 порта USB 3.2 (Gen2) Type-C)1 8-контактный разъем питания1 24-контактный разъем питания1 разъем вентилятора ЦП1 разъем водяного охлаждения ЦП (CPU_OPT)1 разъема вентилятора системы1 контакт передней панели1 контакт передней аудиопанели1 штыревой соединитель внутреннего стерео динамика1 кнопка сброса CMOS1 контакт последовательного порта1 штыревой соединитель TPM2 штыревых соединителя светодиода (5 В)1 штыревых соединителя светодиода (12 В)* Wi-Fi карта M.2 (E Key) не входит в комплект поставки.
Форм-фактор u-ATX Form Factor, 244 mm x 244 mm
Поддержка OC	Windows 10(64bit)/ Windows 11(64bit)Biostar reserves the right to add or remove support for any OS with or without notice.

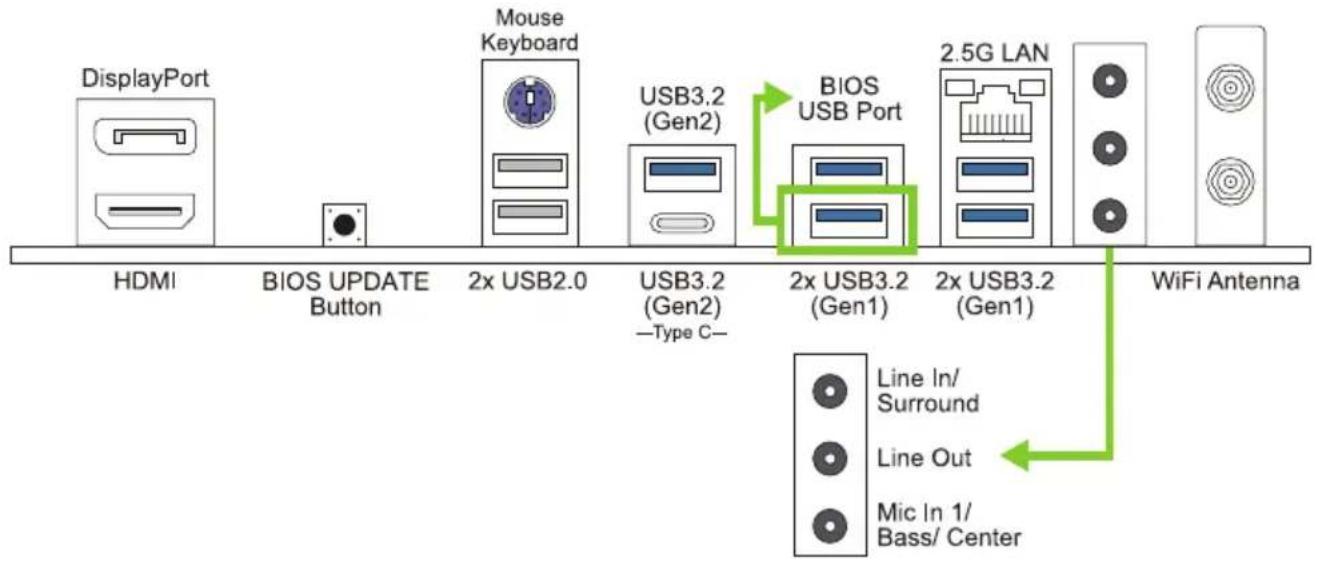

1.4 Разъемы задней панели

Примечание

» Максимальное разрешение
HDMI: 4096 x 2160 @30Hz, совместимо с HDMI 1.4.
DP: 4096 x 2160@60Hz, совместимо с DP 1.2

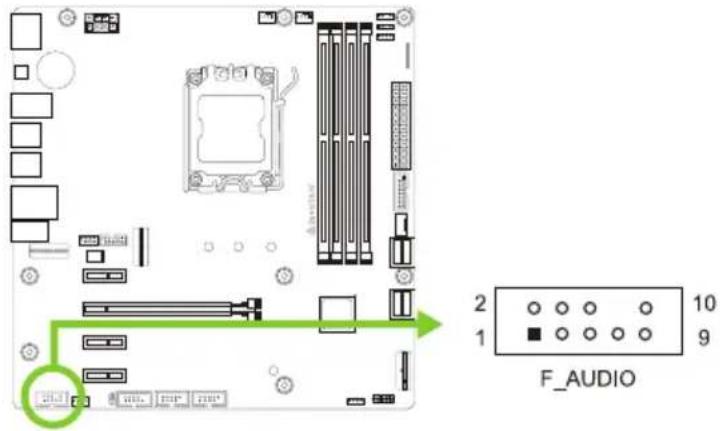

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Порт антенны WiFi позволяет подключаться к модулю E Key и использовать функцию WiFi и Bluetooth.

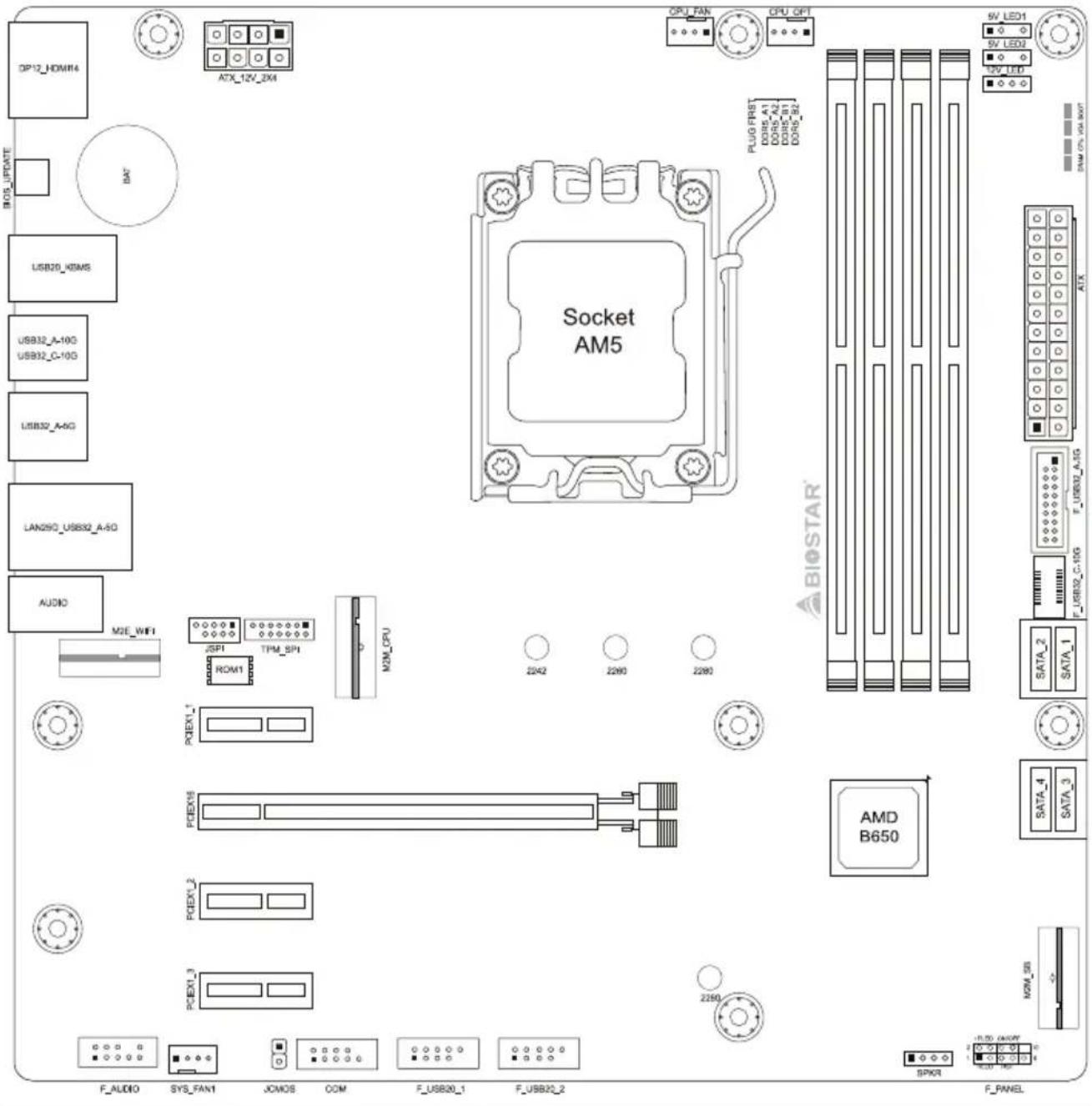

1.5 Компоновка материнской платы

Примечание

» ■ представляет собой 1-й контакт.

Глава 2: Установка оборудования

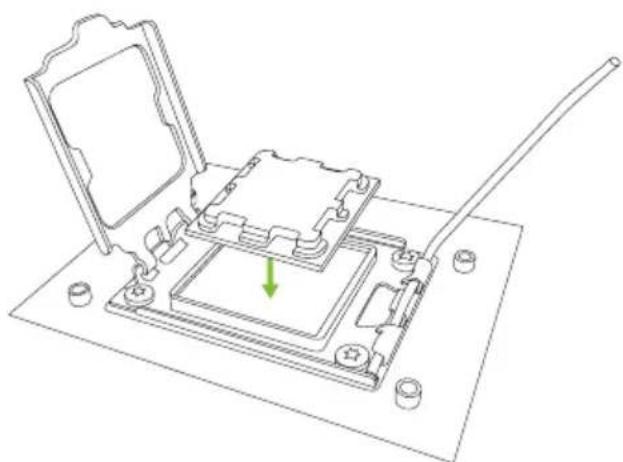

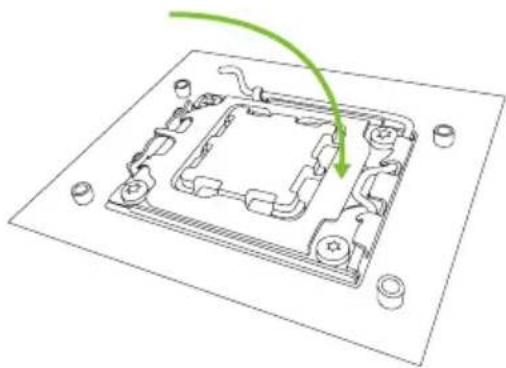

2.1 Установка центрального процессора (ЦП)

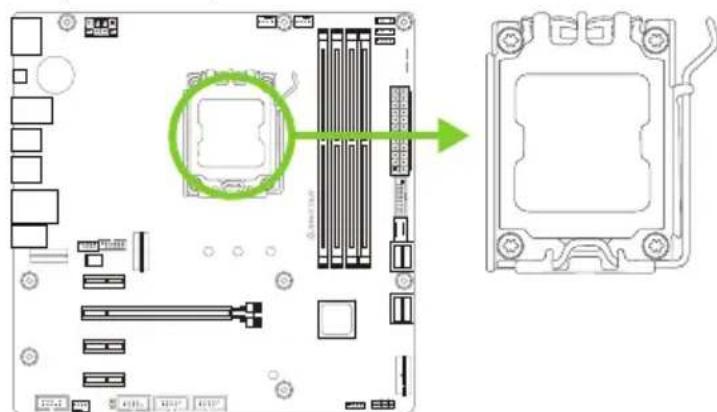

Шаг 1: Найдите сокет ЦП на материнской плате.

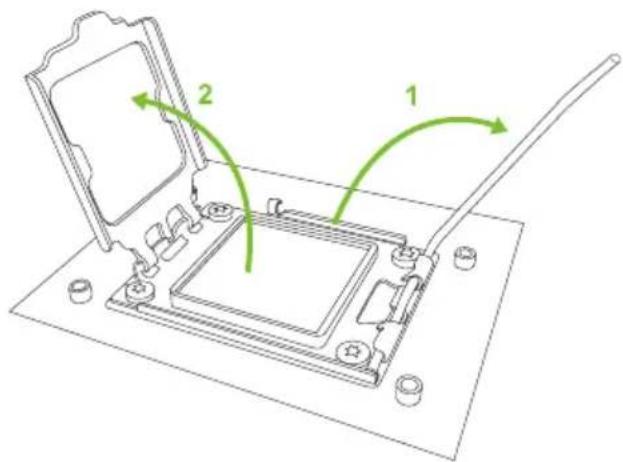

Шаг 2: Разблокируйте рычаг и поднимите им прижимную рамку.

Шаг 3: Сориентируйте процессор и разместите его в сокете.

Шаг 4: Поверните рычаг и нажмите на него до его фиксации в закрытом положении.

» Примечание: Перед установкой убедитесь, ч то ЦП предназначен для сокета АМ5.

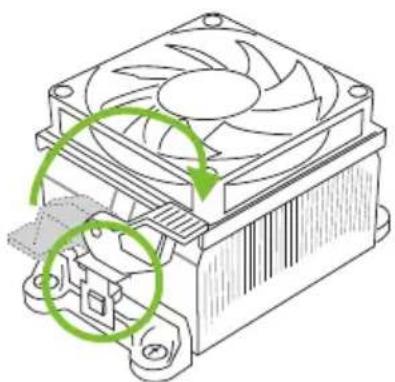

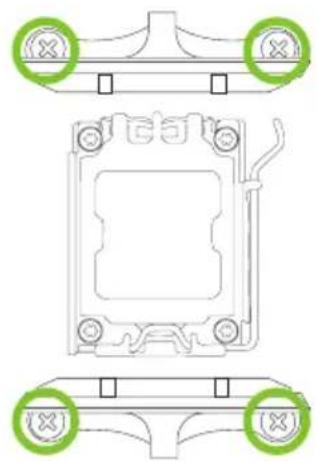

2.2 Установка радиатора

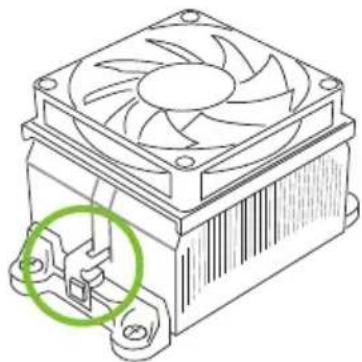

Шаг 1: Поместите радиатор и вентилятор в сборе на фиксирующую рамку. Совместите зажим радиатора с монтажным выступом гнезда. Зацепите пружинный зажим за монтажную проушину.

Шаг 2: С другой стороны нажмите на фиксирующий зажим прямо вниз, чтобы зафиксировать его в пластиковом выступе на фиксирующей рамке, а затем прижмите фиксатор до упора.

Шаг 1: Снимите кронштейн радиатора и вентилятора в сборе на материнской плате и удерживайте объединительную панель кулера под материнской платой.

Шаг 2: Поместите радиатор и вентилятор в сборе на установленный ЦП и убедитесь, что кабель вентилятора находится как можно ближе к разъему вентилятора ЦП. См. порядок установки винтов в отверстия на следующей схеме.

» Не забудьте подключить разъем вентилятора ЦП.
» См. правильную установку в руководстве по установке соответствующего радиатора ЦП.

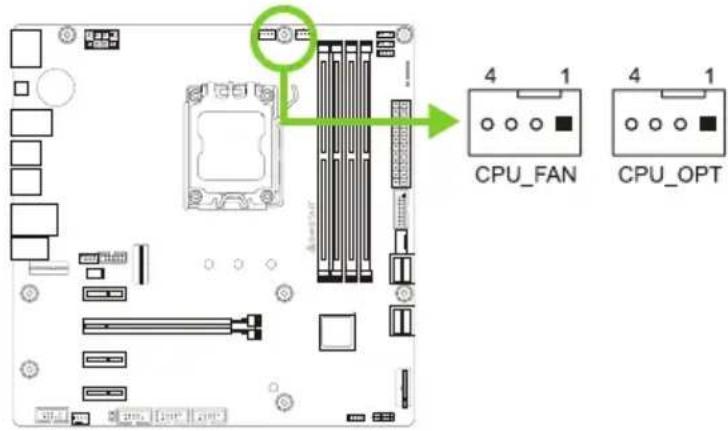

2.3 Подключение охлаждающих вентиляторов

Следующие штыревые соединители предназначены для охлаждающих вентиляторов, встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора.

CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП

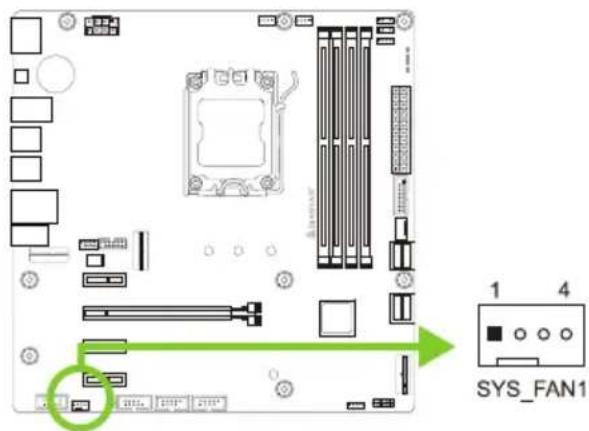

SYS_FAN1: Штыревой соединитель вентилятора системы

» CPU_FAN, CPU_OPT, SYS_FAN1 поддерживают 4-контактные и 3-контактные головные разъемы. При подключении проводов к разъемам обратите внимание, что красный провод является положительным и должен быть подключен к контакту № 2, а черный провод – это Земля и должен быть подключен к контакту № 1 (GND).

» Штыревой соединитель вентилятора ЦП (CPU_OPT): Поддержка вентилятора водяного охлаждения и вентилятора ЦП.

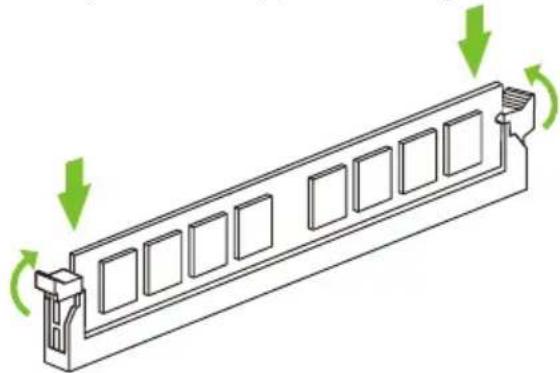

2.4 Установка системной памяти

Модули DDR4

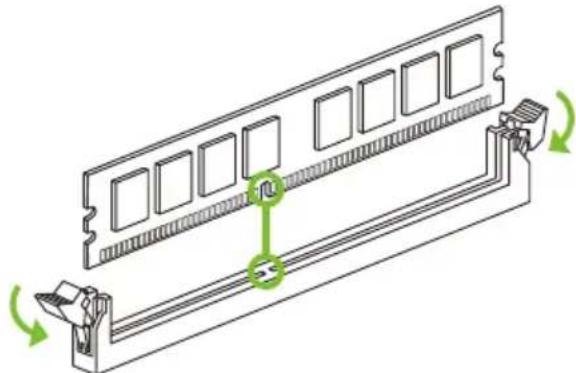

Шаг 1: Разблокируйте слот DIMM, нажав на фиксирующие зажимы наружу. Выровняйте модуль DIMM в слоте таким образом, чтобы выемка на модуле DIMM совпадала с разрывом в слоте.

Шаг 2: Вставьте DIMM вертикально плотно в слот так, чтобы фиксирующие зажимы защелкнулисыи модуль DIMM установился должным образом.

» Если модуль DIMM не вставляется плавно, не применяйте силу. Полностью вытащите его и попробуйте снова.

Емкость памяти

Расположение Модуль	DDR5 Общий объем памяти
DDR5_A1 8 ГБ/16 ГБ/32	ГБ	Максимум 128 ГБ.
DDR5_A2 8 ГБ/16 ГБ/32	ГБ
DDR5_B1 8 ГБ/16 ГБ/32	ГБ
DDR5_B2 8 ГБ/16 ГБ/32	ГБ

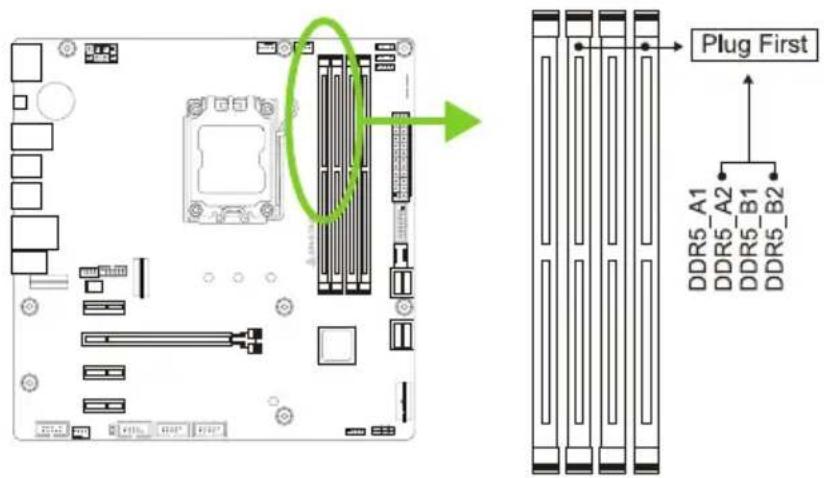

Установка двухканальной памяти

Ознакомьтесь со следующими требованиями, чтобы активировать двухканальную функцию:

Устанавливайте модули памяти одинаковой плотности попарно, как показано в таблице.

Статус двойного DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
Enabled X O X O
Enabled O O O Φ

(О память установлена, Х память не установлена.)

Примечание

» При установке более одного модуля памяти рекомендуется на этой материнской плате использовать память той же марки и емкости.

» При установке одной памяти мы рекомендуем устанавливать ее в DDR5_B2.

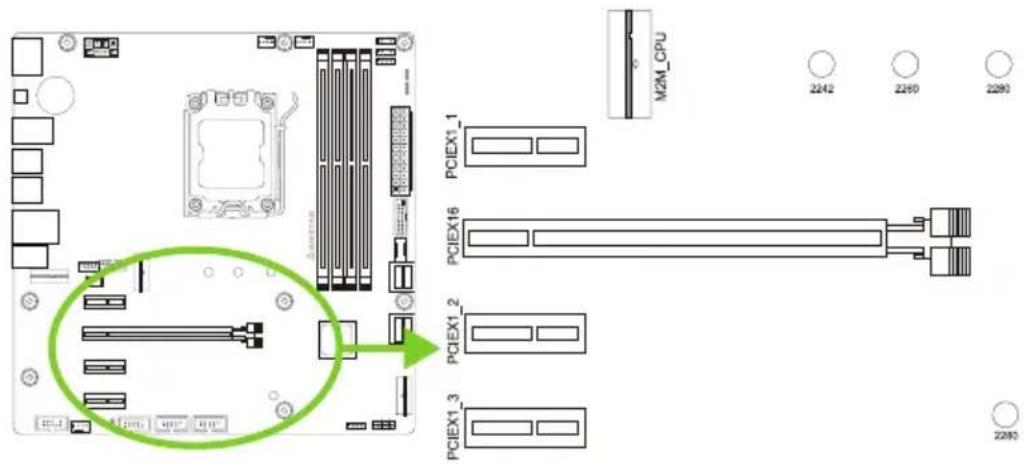

2.5 Слоты расширения

PCIEX16: PCI-Express Gen4x16 (x16 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет 64 ГБ / с.

PCIEX1\_1/ PCIEX1\_2/ PCIEX1\_3: PCI-Express Gen4x1 (x1 режиме)

• Совместимость с PCI-Express 4.0.
- Максимальная пропускная способность слота PCIe составляет 4 ГБ / с.

M2M\_CPU: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2242/2260/2280 типа М.2.
• Поддержка модуля M.2 PCIe до Gen4.0x4(64 ГБ/с) – NVMe/AHCI SSD.

M2M\_SB: Слот M.2 (M Key)

• Слот М.2 поддерживает модуль SSD 2280 типа М.2.
• Поддержка модуля M.2 PCIe до Gen4.0x4(64 ГБ/с) – NVMe/AHCI SSD.

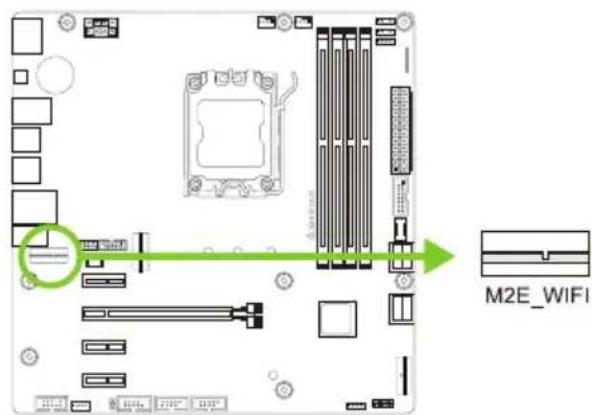

M2E-WIFI: разъем M.2 (Wi-Fi карта M.2 (E Key) не входит в комплект поставки.)

• Поддерживает М.2 (E Key).
- Поддерживает модуль Wi-Fi.

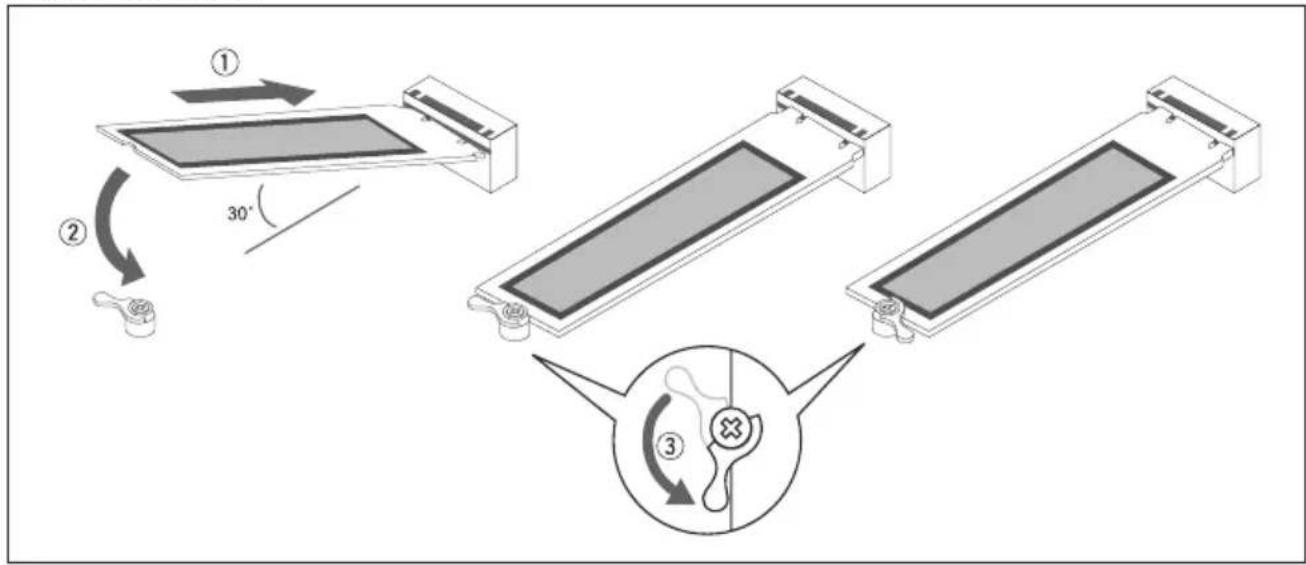

Установка М.2 Защелка

1. Пожалуйста, вставьте твердотельный накопитель М.2 в разъем М.2 под углом 30 градусов.

2. Проверьте защелку М.2 и поверните ее, чтобы зафиксировать твердотельный накопитель М.2.

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

• Прочтите инструкцию к соответствующей карте расширения, прежде чем устанавливать эту карту в компьютер.
  • Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы расширения.
• Установите соответствующий драйвер для карты расширения.

Примечание

» Обратите внимание, что при необходимости установить или удалить винт вам понадобится отвертка типа M2. Не рекомендуется использовать отвертку, не отвечающую техническим требованиям, в противном случае можно повредить винт.

2.6 Установка перемычки и переключателя

На рисунке показано, как установить перемычки. Когда колпачковая перемычка помещена на контакты, она «замкнута», в противном случае перемычка «разомкнута».

Контакт разомкнут Контакт замкнут Контакт 1-2 замкнут

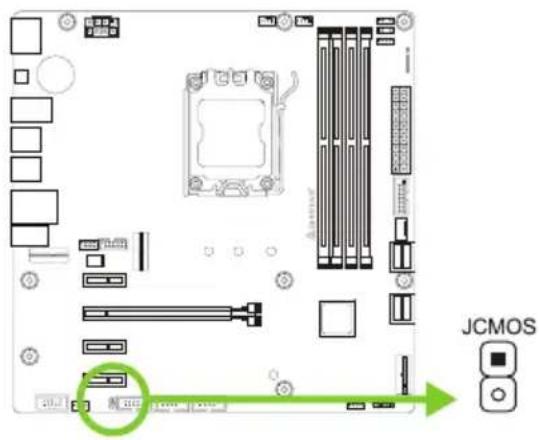

JCMOS: Перемычка очистки CMOS

Перемычка позволяет пользователям восстанавливать безопасные настройки BIOS и данные CMOS. Внимательноследуйте указаниям, чтобы не повредить материнскую плату.

Контакт 1-2 разомкнут: Нормальная работа (по умолчанию).

Контакт 1-2 закорочен: Очистка данных CMOS.

Указания по очистке CMOS:

1. Отсоедините питание переменного тока.
2. Установите перемычку в положение «Контакт 1-2 закорочен», для этого можно прикоснуться к двум контактам металлическим предметом, например отверткой.
3. Подождите пять секунд.
4. После очистки значений CMOS убедитесь, что перемычка находится в положении «Контакт 1-2 разомкнут».
5. Включите питание переменного тока.
6. Загрузите оптимальные значения по умолчанию и сохраните настройки в CMOS.

2.7 Штыревые соединители и разъемы

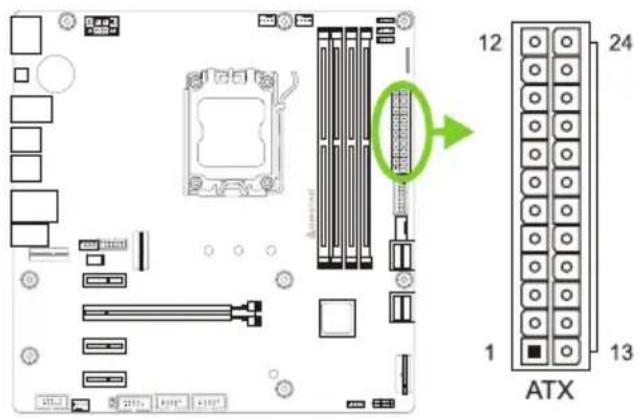

ATXPWR: разъем источника питания ATX

Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24-контактный источник питания АТХ. Перед подключением разъема убедитесь в правильной ориентации.

Pin Assignment Pin Assignment
13 +3.3V 1 +3.3V
14 -12V 2+3.3V
15 Ground 3Ground
16 PS_ON 4+5V
17 Ground 5 Ground
18 Ground 6+5V
19 Ground 7Ground
20 NC 8PW_OK
21 +5V 9Standby Voltage-5V
22+5V 10 +12V
23+5V 11 +12V
24Ground 12 +3.3V

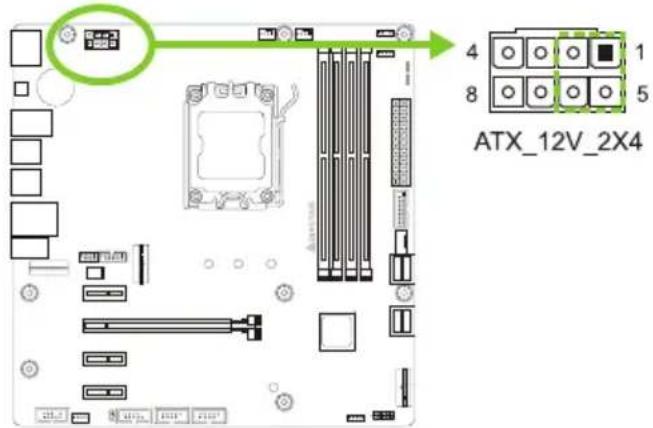

ATX\_12V\_2X4: разъем источника питания ATX

Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания ЦП 4-контактный, подключите его к контактам 1-2-5-6 ATXPWR2.

» Перед включением системы убедитесь, что вставлены оба разъема ATX и ATX_12V_2X4.
» Недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств. При настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью.

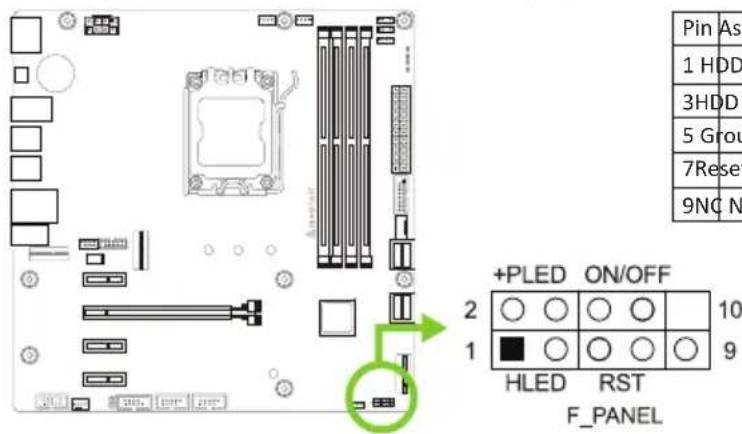

F\_PANEL: штыревой соединитель передней панели

Этот разъем включает в себя соединения включения питания, сброса, светодиода жесткого диска и светодиода питания. Он позволяет пользователю подключать функции переключателя передней панели корпуса ПК.

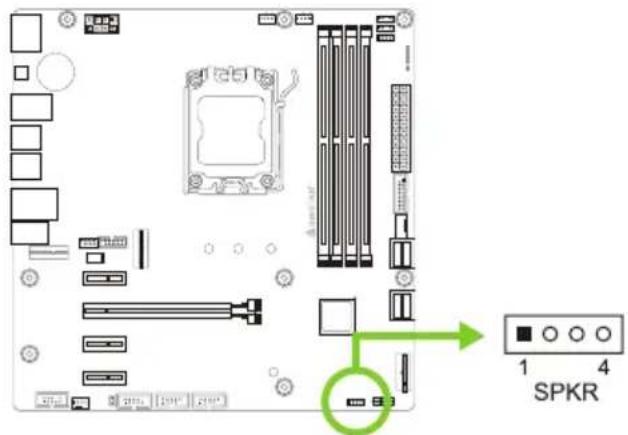

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

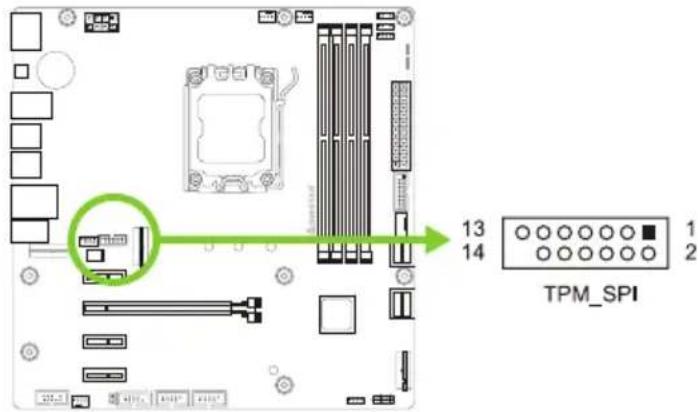

TPM\_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие информацию.

Pin	Assignment	Pin	Assignment
1	+1.8V 2 SPI	PIRQ
3	TPM_RST#	4	TPM_CS
5	N/A	6	N/A
7	+1.8V 8 GND
9	N/A 10 SPI_CLK
11	SPI_MISO 12	SPI_MOSI
13	N/A 14 KEY

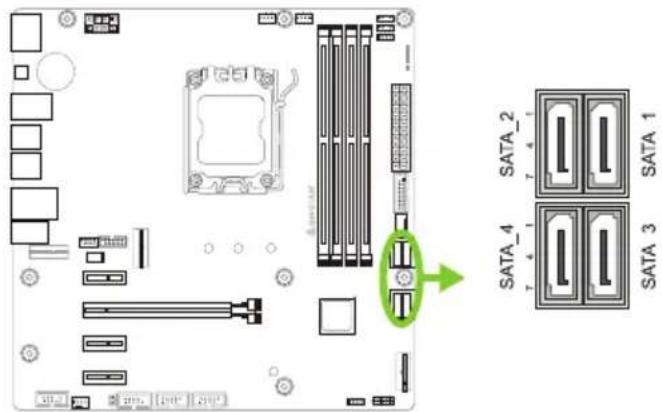

SATA\_1/ SATA\_2/ SATA\_3/ SATA\_4: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

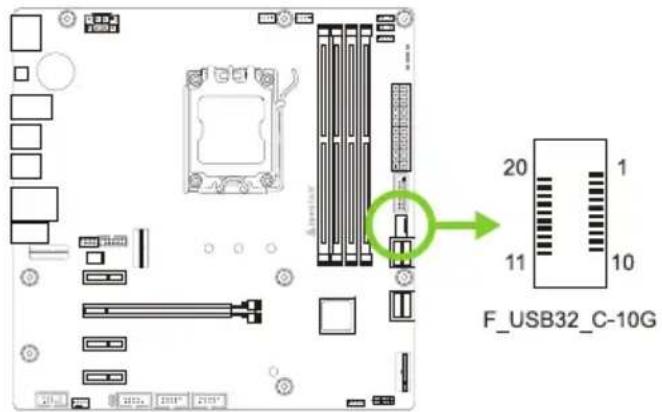

F\_USB32\_C-10G: штыревой соединитель для портов USB 3.2 (Gen2) на передней панели

Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin A	Assignment Pin	Assignment
1 VBUS 11 VBUS
2SSTX1+ 12 SSTX2+
3SSTX1- 13 SSTX2-
4Ground 14 Ground
5 SSRX1+ 15 SSRX2+
6SSRX1- 16 SSRX2-
7VBUS 17 Ground
8CC1 18 D-
9SBU1 19 D+
10 SBU2	20 CC2

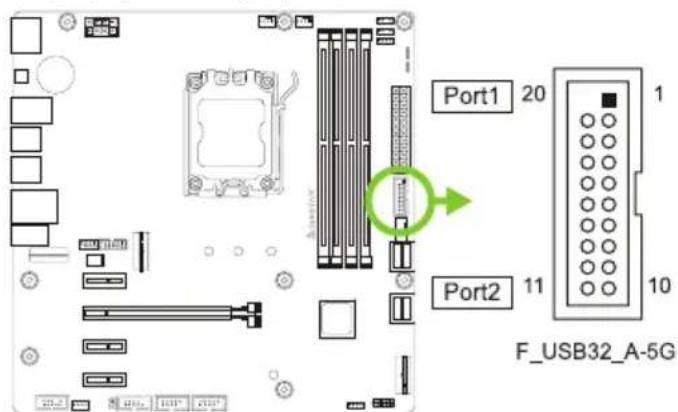

F\_USB32\_A-5G: штыревой соединитель для портов USB 3.2 (Gen1) на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin	Assignment Pin	Assignment
1 VBUS0 11 D2+
2SSRX1-	12 D2-
3SSRX1+ 13 Ground
4Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6SSTX1+ 16 Ground
7Ground 17 SSRX2+
8D1-	18 SSRX2-
9D1+	19 VBUS1
10 ID	20 Key

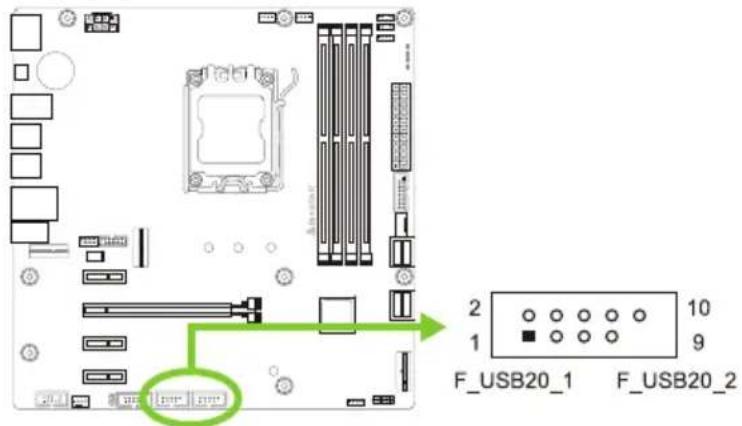

F\_USB20\_1/ F\_USB20\_2: штыревой соединитель для портов USB 2.0 на передней панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты USB на переднюю панель ПК, а также может быть подключен к самым разным внешним периферийным устройствам.

Pin Assignment

1 +5V (fused)

2+5V (fused)

3USB-

4USB-

5 USB+

6USB+

7Ground

8Ground

9Key

10 NC

F\_AUDIO: штыревой соединитель аудио передней панели

Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели, который поддерживает HD.

» При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук будет автоматически отключен.
» Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской платы.

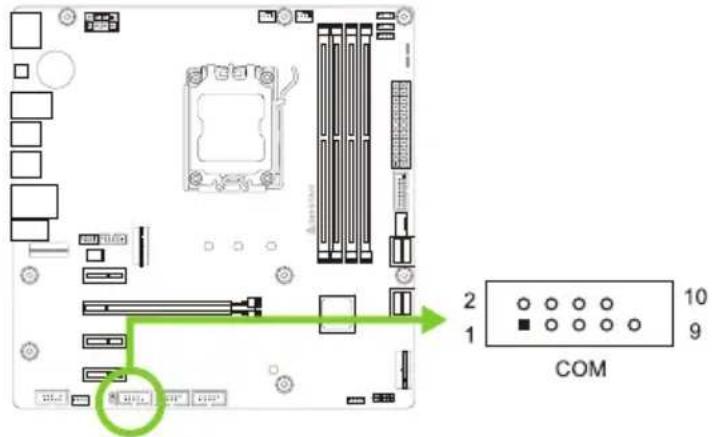

COM: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для подключения порта RS-232.

12V\_LED: Штыревой соединитель светодиодного устройства RGB (5050 SMD)

Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RGB для светодиодного устройства RGB (5050 SMD).

5V\_LED1/ 5V\_LED2: штыревой соединитель адресуемого светодиодного устройства RGB (WS2818B)

Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными для светодиодного устройства ARGB (WS2818B).

Примечание

» Убедитесь, что к вашему светодиодному устройству подключен правильный контакт, неправильное подключение может повредить светодиодное устройство или материнскую плату.
» Разъем 12V_LED поддерживает до 5050 светодиодных лент RGB с максимальной номинальной мощностью 3 А (12 В).
» Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RGB WS2818B с максимальной номинальной мощностью 3 A (5 B).
» Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См. подробную информацию о настройке программного обеспечения в главе 3.3.

2.8 Светодиоды

Debug LED: Светодиодные индикаторы отладки

Эти светодиоды показывают состояние материнской платы.

DRAM - указывает, что DRAM не обнаружен или неисправен.

CPU - указывает, что ЦП не обнаружен или неисправен.

VGA - указывает, что графический процессор не обнаружен или неисправен.

BOOT - указывает, что загрузочное устройство не обнаружено или не работает.

Примечание

» После запуска компьютера светодиодные индикаторы загорятся в следующем порядке: DRAM → CPU → VGA → BOOT
» Когда компьютер будет готов, светодиодный индикатор покажет, где произошла ошибка, и будет гореть до тех пор, пока проблема не будет решена.
» После запуска компьютера светодиод Debug не загорится, если не обнаружено никаких отклонений.

Глава 3: UEFI BIOS и программное обеспечение

3.1 Настройка UEFI BIOS

- Программа настройки BIOS может использоваться для просмотра и изменения настроек BIOS для компьютера. Доступ к программе настройки BIOS можно получить, нажав клавишу после начала тестирования памяти POST (сокр. англ. Power-On Self-Test, самотестирование при включении питания) и до начала загрузки операционной системы.

- Дополнительную информацию о настройке UEFI BIOS см. в руководстве по UEFI BIOS

3.2 Обновление BIOS

BIOS можно обновить с помощью одной из следующих утилит:

- BIOSTAR BIO-Flasher: С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске) или компакт-диске.

- Утилита BIOSTAR BIOS Update: Она обеспечивает автоматическое обновление в среде Windows. С помощью этой утилиты можно обновить BIOS из файла на жестком диске, USB-накопителе (флэш-накопителе или жестком USB-диске), компакт-диске или из местоположения файла в Интернете.

3.3 Обновление BIOS материнской платы

1. Сначала подготовьте USB-накопитель в формате FAT32 и скопируйте файл BIOS "BIOSUBU.BIN" на USB-накопитель.

2. Измените имя файла BIOS на "PSPBIOS.IMG" для обновления BIOS.

3. Материнская плата для обновления BIOS должна быть подключена к источнику питания, а ЦП должен быть установлен, а переключатель источника питания установлен в положение OFF.

4. Вставьте USB-накопитель с подготовленным файлом "PSPBIOS.IMG" в назначенный USB-порт (BIOS USB Port).

5. Установите переключатель питания в положение ON, нажмите и удерживайте кнопку "BIOS UPDATE" и включите материнскую плату. Через 3 секунды отпустите кнопку "BIOS UPDATE" и дождитесь обновления.

6. Через некоторое время система материнской платы выключится напрямую и перезапустится через 4-5 секунд.

7. После обычного процесса загрузки вы можете проверить, была ли обновлена версия BIOS в SETUP.

BIOSTAR BIO-Flasher

Примечание

» Эта утилита позволяет использовать только устройства хранения с форматом FAT32/16 и одним разделом.
» Выключение или сброс системы во время обновления BIOS приведет к сбою загрузки системы.

Обновление BIOS с помощью BIOSTAR BIOS Flasher

1. Перейдите на веб-сайт, чтобы загрузить новейший файл BIOS для материнской платы.
2. Затем скопируйте и сохраните файл BIOS на флэш-накопитель USB (поддерживается толькоформат FAT/FAT32).
3. Вставьте USB-накопитель, содержащий файл BIOS, в USB-порт.

4. Включите или перезагрузите компьютер, а затем нажмите во время процесса POST.

5. После входа в экран POST появляется утилита BIOS-FLASHER. Выберите для поиска файла BIOS.

1. Выберите соответствующий файл BIOS, и появится сообщение с вопросом, действительно ли вы хотите перепрограммировать файл BIOS. Нажмите «Да», чтобы начать обновление BIOS.

1. После завершения перепрограммирования BIOS появляется диалоговое окно с просьбой перезапустить систему. Нажмите кнопку <У>, чтобы перезапустить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через Интернет)

1. Установите утилиту BIOS Update с DVD-диска.

2. Перед использованием этой функции убедитесь, что система подключена к Интернету.

3. Запустите утилиту BIOS Update и нажмите кнопку «Online Update» (Онлайн-обновление) на главном экране

4. Откроется диалоговое окно с запросом вашего согласия на запуск BIOS Update. Нажмите «Да», чтобы начать процедуру онлайн-обновления.

5. Если есть новая версия BIOS, утилитапредложит вам загрузить ее. Нажмите «Да», чтобы продолжить.

6. После завершения загрузки вас спросят, запрограммировать (обновить) BIOS или нет. Нажмите «Да», чтобы продолжить.

7. После завершения процесса обновления вам будет предложено перезагрузить систему. Нажмите «ОК» для перезагрузки.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти внастройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения) и (Сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Утилита BIOS Update (через файл BIOS)

1. Установите утилиту BIOS Update с DVD-диска.

2. Загрузите правильную BIOS с веб-сайта http://www.biostar.com.tw/

3. Запустите утилиту BIOS Update и нажмитекнопку «Update BIOS» (Обновить BIOS) на главном экране.

4. Появится предупреждающее сообщение с запросом вашего согласия на запуск BIOS Update. Нажмите «ОК», чтобы начать процедуру обновления.

5. Выберите местоположение вашего файла BIOS в системе. Выберите нужный файл BIOS и нажмите «Open» (Открыть). Это займет несколько минут, проявите терпение.

6. После завершения процесса BIOS Update нажмите «ОК», чтобы перезагрузить систему.

1. Пока система загружается и отображается полноэкранный логотип, нажмите клавишу , чтобы войти в настройки BIOS.

После входа в настройки BIOS перейдите в (Сохранить и выйти), используя функцию (Восстановить настройки по умолчанию), чтобы загрузить оптимизированные настройки по умолчанию, и выберите (Сохранить изменения и сбросить), чтобы перезапустить компьютер. На этом обновление BIOS завершено.

Резервное копирование BIOS

Нажмите кнопку «Backup BIOS» (Резервное копирование BIOS) на главном экранедля резервного копирования BIOS и выберите нужноеместоположение для файла резервной копии BIOS в системеи нажмите «Save» (Сохранить).

3.4 Программное обеспечение

Установка программного обеспечения

1. Вставьте установочный DVD-диск в оптический привод. Появится программа установки драйвера, если включена функция автозапуска.
2. Выберите установку программного обеспечения, а затем щелкните название соответствующего программного обеспечения.
3. Следуйте инструкциям на экране, чтобы завершить установку.

Запуск программного обеспечения

После завершения процесса установки вы увидите значок программного обеспечения на рабочем столе. Дважды щелкните значок, чтобы запустить его.

Примечание

» Все сведения и содержимое, относящиеся к следующему программному обеспечению, могут быть изменены без предварительного уведомления. Для повышения производительности программное обеспечение постоянно обновляется.
» Информация и изображения, описанные далее, предназначены только для справки. Фактическая информация и настройки на плате могут немного отличаться от приведенных в настоящем руководстве.

Утилита BIOScreen

Эта утилита позволяет легко персонализировать загрузочный логотип. Вы можете выбрать ВМР в качестве загрузочногологотипа, чтобы индивидуализировать свой компьютер.

Выполните следующие пошаговые инструкции, чтобы обновить загрузочный логотип:

• Загрузите изображение: Выберите изображение в качестве загрузочного логотипа.
• Преобразуйте: Преобразуйте изображение для BIOS и посмотрите результат.
• Обновите BIOS: Запишите изображение в память BIOS, чтобы завершить обновление.

Vivid LED DJ

Vivid LED DJ может настроить цветовую схему ARMOR GEAR, светодиодное устройство RGB.

1. LED COMMANDER (Управление светодиодами): позволяет выбрать режим светодиодов.

2. Default (По умолчанию): светодиодная подсветка по умолчанию. (Синий свет)

3. RAZER: позволяет подключиться к приложению RAZER для синхронизации световых индикаторов материнской платы.

» При использовании режима RAZER выключите программное обеспечение SILVER LIGHTNING, и светодиодная подсветка вернется в состояние по умолчанию.
» Режим RAZER предназначен для достижения синхронизации светодиодной подсветки через соединениес программным обеспечением RAZER.
» Для использования режима RAZER необходимо установить программное обеспечение RAZER. После установки программного обеспечения появится значок RAZER.
» При использовании режима RAZER его необходимо использовать с устройствами, имеющими отношение к RAZER, и периферийными устройствами.
» Для информации по RAZER перейдите на официальный сайт RAZER.

- RGB Sync (Синхронизация RGB): позволяет синхронизировать настройки элемента «Тип светодиодов»

1. LED Type (Тип светодиодов): выбор блоков светодиодной подсветки.

2. Система: системная светодиодная подсветка. (SILVER ARMOR)

3. Светодиод 12 В: светодиодная подсветка 12 В. (Устройство 12V_LED)
4. Светодиод 5 В: светодиодная подсветка 5 В. (Устройство 5V_LED)

5. Синхронизация памяти: светодиодная подсветка аудио RGB. (Светодиод памяти)

6. Вкл./Выкл.: включение или отключение функции VIVID LED.

7. Вкл./Выкл.: позволяет включать или отключать светодиод отдельного элемента.

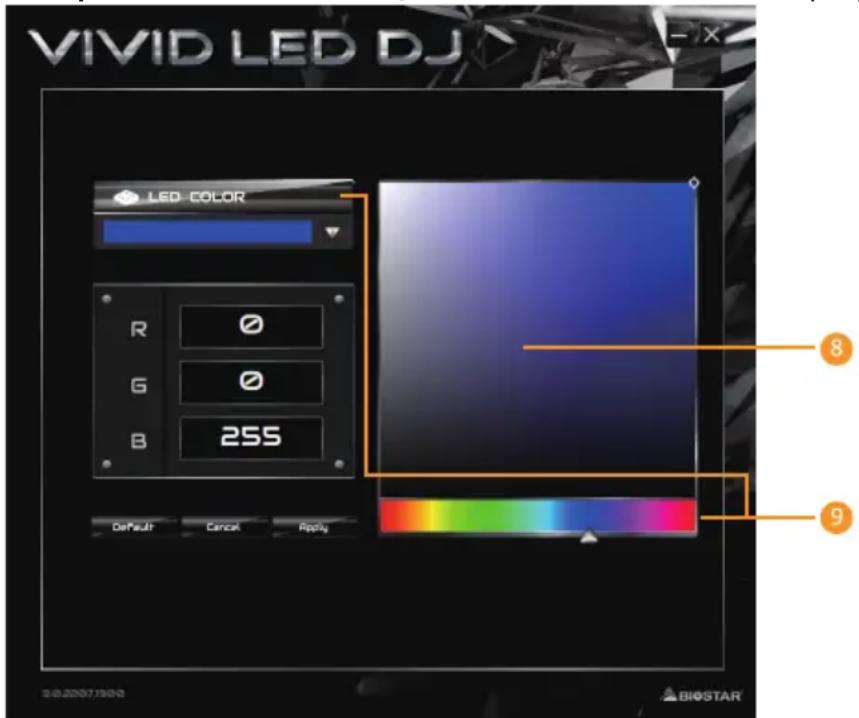

8. LED COLOR: светодиоды менять цвет

9. LED SPARKLE (Сверкание светодиодов): позволяет выбрать сверкание светодиодов.

10. Permanent (Постоянно): светодиоды постоянно горят.

11. Shine (Сияние): светодиоды мигают с определенной частотой.
12. Breath (Дыхание): светодиоды постепенно загораются и гаснут.
13. Shine & Music (Сияние и музыка): светодиоды будут мигать в соответствии с музыкой, воспроизводимой в вашей системе.

» Перед использованием программы SILVER LIGHTNING убедитесь, что динамик или наушники правильно подключенык аудиоразъему.

• Meteor (Meteop): светодиоды «скользят» с определенной частотой.
• Wave (Волна): светодиоды светятся в ритме водной волны.
• Starry sky (Звездное небо): светодиоды мерцают в определенном ритме.
  • Lightning (Молния): светодиоды мигают и «скользят» с определенной частотой.
• Rainbow (Радуга): светодиоды светятся в ослепительном красочном ритме.
• Aurora (Аврора): светодиоды светятся мягким светом и слегка мерцают.
• Starry night(Звездная ночь): LED двухцветное мигание.
• Colourful Permanent(Красочный постоянный): LED постоянно горят разноцветной петлей.
• Colourful Shine(Красочный блеск): LED мигать на определенной частоте с красочной петлей.

• Colourful Breathe(Красочное дыхание): LED постепенно вспыхивать и выключаться с красочной петлей.

• Переключатель высокой/низкой частоты: позволяет регулировать частоту.

1. Полоса яркости светодиодов: позволяет регулировать яркость светодиодов.
2. Цветовая палитра: позволяет выбрать конкретный цвет светодиодов.

Примечание

» С помощью VIVID LED DJ пользователи могут управлять четырьмя светодиодными световыми зонами независимо друг от друга с различными режимами мигания (LED SPARKLE – Сверкание светодиодов).

Глава 4: Полезная помощь

4.1 Установка драйвера

После установки операционной системы вставьте полный установочный DVD-диск в оптический привод и установите драйвер для повышения производительности системы. После того, как вы вставите DVD-диск, появится следующее окно.

Руководство по установке автоматически определит вашу материнскую плату и операционную систему.

A. Driver (Драйвер)

Чтобы установить драйвер, щелкните значок драйвера. В руководстве по установке будут перечислены совместимыедрайверы для вашей материнской платы и операционной системы. Щелкните каждый драйвер устройства, чтобы запуститьпрограмму установки.

B. Software (Программное обеспечение)

Чтобы установить программное обеспечение, щелкните значок программного обеспечения. В руководстве по установке будет перечислено программное обеспечение, доступное для вашей системы, щелкните название каждого программного обеспечения, чтобы запустить программу установки.

C. Manual (Руководство)

Помимо руководства в бумажной форме, мы также предоставляем руководство на DVD-диске. Щелкнитезначок «Руководство», чтобы просмотреть имеющееся руководство.

Примечание

» Если это окно не появилось после того, как вы вставили DVD-диск, воспользуйтесь браузером файлов, чтобы найти и запустить файл SETUP.EXE на оптическом приводе.

» Вам понадобится Acrobat Reader, чтобы открыть файл руководства. Загрузите последнюю версию программы AcrobatReader с http://get.adobe.com/reader/

» Материнская плата, показанная на рисунках, может отличаться от реальной платы. эти рисунки предназначены только для справки.

Звуковые коды загрузочного блока

Количество Описание
Непрерывно	Ошибка определения размера памяти или модуль памяти не найден

Звуковые POST-коды BIOS

Количество Описание
1 Успешная загрузка.
8Ошибка памяти дисплея (системный видеоадаптер)

4.3 Поиск и устранение неисправностей

Перегрев ЦП

Если система автоматически выключается в течение нескольких секунд после включения, это означает, что активирована функция защиты ЦП.

Когда ЦП перегревается, материнская плата автоматически отключается во избежание повреждения ЦП, и система не может включиться снова.

В этом случае дважды убедитесь, что:

1. Поверхность кулера ЦП расположено ровно по отношению к поверхности ЦП.
2. Вентилятор ЦП вращается нормально.
3. Частота вращения вентилятора ЦП соответствует частоте ЦП.

После подтверждения выполните следующие действия, чтобы снять функцию защиты ЦП.

1. Отсоедините шнур питания от источника питания на несколько секунд.
2. Подождите несколько секунд.
3. Подключите шнур питания и загрузите систему.

Или вы можете:

1. Очистить данные CMOS. (См. раздел «Замыкание штыревого соединителя CMOS: JCMOS1»)
2. Подождите несколько секунд.
3. Снова включить систему.

4.4 Функции RAID

RAID Definitions

В системе RAID 0 данные разделены на блоки, которые записываются на все диски в массиве. Одновременное использование нескольких дисков (как минимум 2) обеспечивает превосходную производительность ввода-вывода. Эту производительность можно дополнительно повысить за счет использования нескольких контроллеров, в идеале одного контроллера на диск.

Особенности и преимущества

Диски: минимум 2, максимум до 6 или 8. В зависимости от платформы.

• Использование: предназначен для некритичных данных, для которых требуется высокая пропускная способность, или для любой среды, для которой не требуется отказоустойчивость.
• Преимущества: обеспечивает повышенную пропускную способность данных, особенно для больших файлов. Отсутствие штрафаза потерю емкости для четности.
• Недостатки: не обеспечивает отказоустойчивость. Если какой-либо диск в массиве выходит из строя, все данныетеряются.
• Отказоустойчивость: нет.
• Общая емкость: (Минимальная емкость жесткого диска) x (Количество подключенных жестких дисков)

RAID 1

Данные сохраняются дважды путем записи их как на диск данных(или набор дисков с данными), так и на зеркальный диск (или набор дисков). Еслидиск выходит из строя, контроллер использует либо диск с данными, либозеркальный диск для восстановления данных и продолжает работу. Длямассива RAID 1 требуется не менее 2 дисков.

Особенности и преимущества

• Диски: минимум 2, максимум 2.
- Использование: RAID 1 идеально подходит для небольших баз данных или любой другой области применения, для которой требуетсяотказоустойчивость и минимальная емкость.
• Преимущества: обеспечивает 100% избыточность данных. Если один диск выходит из строя, контроллер переключаетсяна другой диск.
- Недостатки: требуются 2 диска для места для хранения одного диска. Производительность снижается во время восстановления диска.
- Отказоустойчивость: да.

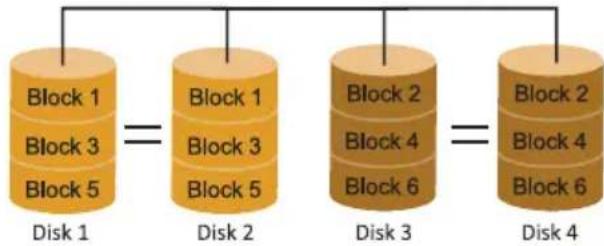

RAID 10 (1+0)

RAID 10 сочетает в себе преимущества (и недостатки) RAID 0 и RAID 1 в одной системе. Он обеспечивает безопасность за счет зеркального отображения всех данных на вторичном наборе дисков (диски 3 и4 на следующем рисунке) при использовании чередования для каждого набора дисков для ускорения передачи данных.

Особенности и преимущества

• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
- Преимущества: оптимизирует как отказоустойчивость, так и производительность, обеспечивая автоматическую избыточность. Может использоваться одновременно с другими уровнями RAID в массиве и позволяет использовать запасные диски.
- Недостатки: требуется вдвое больше доступного дискового пространства для избыточности данных, как yRAID уровня 1.
- Отказоустойчивость: да.

BIOSTAR®

FCC 조항
