Тип продукта	Встраиваемая индукционная варочная панель
Марка	Hansa
Модель	BHI686612
Количество зон нагрева	4
Зоны нагрева	2 x Ø 160 мм (Booster), 1 x Ø 200 мм (Booster), 1 x Ø 160 мм (Booster)
Управление	Сенсорные датчики
Функция таймера	Да, с отключением
Индикация остаточного тепла	Да (символ «H»)
Блокировка от детей	Да (блокировка клавиш «ключ»)
Функция Booster	На всех зонах нагрева
Защита от перегрева	Да
Автоматическое распознавание посуды	Да
Рабочее напряжение	230 В ~ 50 Гц
Общая подключенная мощность	ок. 7,2 кВт
Установочные размеры (Ш x Г)	ок. 56 x 49 см
Вес	ок. 8 кг
Очистка	Стеклокерамика, скребком; не использовать пароочистители
Функции безопасности	Защита от перегрева, блокировка от детей, индикация остаточного тепла, отключение при неисправности

Часто задаваемые вопросы - BHI686612 Hansa

Как включить варочную панель?

Нажмите сенсор Вкл/Выкл на панели управления, чтобы включить варочную панель. Загорится индикатор.

Как активировать блокировку от детей?

Нажмите сенсор «ключ» на несколько секунд, пока не появится индикатор. Кнопки будут заблокированы.

Что означает символ «H» на дисплее?

Символ «H» указывает на то, что зона нагрева еще горячая (остаточное тепло). Не прикасайтесь к ней, пока символ не погаснет.

Как использовать функцию Booster?

Выберите нужную зону нагрева и нажмите сенсор Booster, чтобы активировать максимальную мощность на короткое время.

Можно ли использовать любую посуду?

Используйте только посуду, подходящую для индукции, с плоским магнитным дном. Проверьте магнитом.

Как чистить стеклокерамическую варочную панель?

Дайте варочной панели остыть. Используйте острый скребок для пригоревших остатков и мягкую ткань с мягким моющим средством. Не используйте пароочистители.

Что делать при отключении электроэнергии?

После отключения электроэнергии все настройки сбрасываются. Варочная панель показывает остаточное тепло «H» и блокировку. Включите ее заново.

Как установить таймер?

Нажмите сенсор дисплея часов и установите нужное время с помощью сенсоров «+»/«-». По истечении времени зона нагрева отключится.

Подходит ли варочная панель для установки над духовым шкафом?

Нет, варочную панель нельзя устанавливать над духовым шкафом без вентилятора или над посудомоечными машинами, холодильниками или стиральными машинами.

Что делать, если поверхность треснула?

Немедленно выключите прибор и отключите его от электросети (автомат или вилка). Обратитесь к специалисту для проверки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BHI686612 Hansa

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ / ВСТРАИВАЕМАЯ

ИНДУКЦИОННАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ RU

Кухонная плита Hansa - это соединение исключительной простоты обслуживания и высокой эффективности. После прочтения инструкции, Вы сможете обслуживать плиту без каких-либо трудностей.

Кухонная плита, перед упаковкой и вывозом с фабрики, была тщательно проверена на контрольных местах на предмет безопасности и функциональности.

Просим Вас внимательно изучить инструкцию обслуживания перед включением оборудования.

Соблюдение содержащихся в ней указаний предостережёт. Вас от неправильной эксплуатации кухонной плиты.

Инструкцию следует хранить так, чтобы она всегда была под рукой.

Следует точно следовать инструкции обслуживания в целях избежания несчастных случаев.

Внимание!

Оборудование обслуживать только после прочтения данной инструкции.

Оборудование было запроектировано исключительно для приготовления пищи.

Всякое другое его применение (например, обогревание помещения) является несоответствующим его назначению и может быть опасным.

Производитель оставляет за собой право возможности внедрения изменений, не влияющих на функционирование оборудования.

СОДЕРЖАНИЕ

Основная информация....2

Указания по безопасности эксплуатации ....3

Описание изделия....8

Установка и монтаж ....10

Эксплуатация....18

Чистка и консервация....25

Действия в аварийных ситуациях.....27

Технические данные....29

Внимание! Оборудование и его доступные части нагреваются во время эксплуатации. Всегда следует помнить, что существует опасность травмы, при прикосновении к нагревательным элементам. Поэтому, во время работы оборудования - быть особо бдительными! Дети младше 8 лет не должны находиться вблизи оборудования, а если находятся, то под постоянным контролем взрослого ответственного лица.

Данное оборудование может обслуживаться детьми в возрасте от 8 лет и старше, лицами с физическими, мануальными или умственными ограничениями, либо лицами с недостаточным опытом и знаниями по эксплуатации оборудования, при условии, что происходит это под надзором ответственного лица или согласно с изученной с ответственным лицом инструкцией эксплуатации. Особое внимание обратить на детей! Дети не могут играть оборудованием! Убрка и обслуживание оборудования не могут производиться детьми без надзора взрослых.

Внимание! Приготовление на кухонной плите блюд на жиру или на растительных маслах без надзора, может быть опасно и привести к пожару.

НИКОГДА не пробуйте гасить огонь водой! Сначала отключите оборудование, а затем накройте огонь, например, крышкой или невоспламеняющимся одеялом.

Внимание! Опасность пожара! Не складируйте предметы и вещи на поверхности плиты.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ

Внимание! Если на поверхности имеется трещина, то следует отключить электропитание во избежание поражения электрическим током.

Не рекомендуется размещать на поверхности плиты металлические предметы (например, такие как: ножи, вилки, ложки, крышки, алюминиевую фольгу и т.п.), так как они могут нагреваться.

После эксплуатации отключите нагревательную плиту регулятором, а не руководствуйтесь указаниями детектора посуды.

Устройство не предназначено для управления внешним таймером или отдельной системой дистанционного управления.

Для чистки кухонной плиты нельзя применять оборудование для чистки паром.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ

• Перед первым пользованием керамической плитой, следует прочесть инструкцию по эксплуатации изделия. Данным образом обеспечим безопасное пользование плитой и избежим её повреждения и поломки.
• Если в непосредственной близости с включенной керамической плитой находятся радио, телевизор либо другое волноизлучающее оборудование, следует проверить: обеспечено ли правильное функционирование панели управления керамической плитой.
• Плиту должен подключить квалифицированный специалист – электрик.
• Нельзя устанавливать плиту в непосредственной близости с холодильным оборудованием.
• Мебель, в которую будет встроена плита, должна выдерживать температуру 100 грудусов по С. Это касается: шпона (фанерной облицовки), краёв, поверхностей, выполненных из искусственных материалов, клеев, а также лаков.
• Пользоваться плитой можно только после её установки и монтажа в мебели. Таким образом Вы предохраните себя от прикосновения к деталям, находящимся под напряжением.
• Ремонт электрического оборудования могут осуществлять только квалифицированные специалисты. Непрофессиональный ремонт может повлечь за собой серьёзную опасность для пользователя.
• Оборудование только тогда отключено от электрической сети, когда выключен предохранитель или вилка вынута из электрогнезда.
• Вилка переключательного провода должна быть доступна после подключения плиты.
  • Внимание! Дети не могут играть с оборудованием.
• Люди, с имплантированными органами, поддерживающими жизненные функции (например, аппарат сердца, инсулиновый насос либо слуховой аппарат), должны убедиться, что действие данных аппаратов не будет нарушено из-за работы индукционной плиты (поле частоты действия индукционной плиты составляет 20-50 kHz).
• В случае исчезновения напряжения в сети, пропадают все установленные ранее настройки. После появления напряжения в сети, рекомендуется соблюдать всевозможную осторожность. Пока нагревательные поля горячие, будет светиться указатель частичного нагревания «Н», а также, как при первом включении, ключ блокады.
• Встроенный в электронную систему указатель остаточного нагревания показывает, что плита включена умеренно, то есть – ещё горячая.
• Если гнездо электросети находится вблизи нагревательного поля, следует обратить внимание, чтобы кабель плиты не прикасался к нагретым местам плиты.

• При использовании масел и жиров, запрещается оставлять плиту без наблюдения, по причине угрозы пожара.

• Не применять посуды из искусственных материалов и из алюминиевой фольги: они расплавляются при высоких температурах и могут испортить керамическую плиту.

• Сахар, лимонная кислота, соль и т.п. продукты в жидком и твёрдом состоянии, а также искусственные материалы не должны попадать на нагревательное поле.

Если, вследствие невнимания, сахар либо искусственные материалы попадут на горячую плиту, ни в коем случае не отключайте плиту, а только соскребите сахар или пластик острым скребком. Берегите руки от ожёгов и травм!

• При пользовании керамической плитой, следует применять только кастрюли с плоским ровным дном, в противном случае могут образоваться устойчивые царапины на плите.
• Нагревательная поверхность керамической плиты обладает сопротивлением на термический шок - не реагирует ни на холод, ни на тепло.
• Следует избегать падения предметов на плиту. От точечного удара, например, падения баночки с приправами, может образоваться трещина и разводы на керамической плите.
• Если дойдёт до повреждения, то кипящие приготавливаемые блюда могут попасть на детали керамической плиты под электрическим напряжением.
• Если поверхность треснула, следует плиту отключить от электрического напряжения, во избежание возможного поражения электрическим током.
• Нельзя использовать поверхность плиты, как доску для нарезки либо рабочий стол.
• Не рекомендуется класть на поверхность кухонной плиты металлических предметов, таких, как: ножи, вилки, ложки и крышки, а также алюминиевая фольга, так как они могут нагреться.
• Нельзя монтировать кухонную плиту над духовым шкафом без вентилятора, над посудомоечной машиной, холодильником, морозильником или стиральной машиной.
• Если в оборудовании есть галогеновые нагревательные поля, то смотреть на них вредно для глаз!
• Если плита встроена в столешницу шкафчика, металлические предметы, находящиеся в шкафчике, могут нагреться до высокой температуры от потока воздуха, который проникает из вентиляционной системы плиты. (см. рис. 2)
• Следует выполнять указания по уходу и чистке керамической плиты. В случае нарушения её эксплуатации производитель ответственности не несёт.
• При первом включении варочной поверхности необходимо избегать попадание прямого света на сенсорное управление. Несоблюдение этого правила может привести к некорректной работе сенсорного управления.

КАК ЭКОНОМИТЬ ЭЛЕКТРОЭНЕРГИЮ

Тот, кто экономно использует электроэнергию, сохраняет не только семейный бюджет, но и cognательно бережёт окружающую среду. Поможем окружающей среде, эко-

номя электроэнергию!

Сэкономить электроэнергию можно следующим образом:

- Применения правильную посуду для приготовления пищи.

Кастрюли с плоским и толстым дном позволяют сэкономить до 1/3 электроэнергии.

Следут помнить о том, что кастрюлю при приготовлении пищи, надо накрывать крышкой, так как в противном случае расход электроэнергии возрастёт в четыре раза!

•Соблюдая чистоту нагревательных полей и дна посуды.

Загрязнения задерживают передачу тепла. Следует помнить, что сильно подгоревшие загрязнения можно чистить уже только теми средствами, которые в высокой степени загрязняют окружающую среду.

- Без необходимости не снимать крышку с кастрюли во время приготовления.

- Не устанавливать кухонную плиту в непосредственной близости холодильников / морозильников.

Потребление электроэнергии при монтаже плиты в непосредственной близости холодильника / морозильника возрастёт.

РАСПАКОВКА

Оборудование на время транспортировки предохранено упаковочными материалами от повреждения. После распаковки оборудования следует снять все элементы упаковки (утилизировать способом, не загрязняющим окружающую среду). Все материалы, применявшиеся для упаковки, являются безвредными для окружающей среды, обозначены соответствующими символами и в 100% могут быть переработаны.

Внимание! Упаковочные материалы (полиэтиленовые пакеты, пенопласт и т.п.) во время распаковки держать вдали от детей.

УТИЛИЗАЦИЯ ИСПОЛЬЗОВАННОГО ОБОРУДОВАНИЯ

Данное оборудование обозначено символом с перечёркнутым контейнером для отходов, согласно европейской директиве 2012/19/UE, а также в соответствии с польским Уставом «Об использованном электрическом оборудовании и электронной технике».

Такой знак означает, что данное оборудование после его использования не может утилизироваться с другими отходами домашнего хозяйства.

Пользователь обязан отдать использованное оборудование на утилизацию в пункт, который за- нимается сбором использованного электро- оборудования и электронной техники. Пункты, которые занимаются сбором - в их числе: местные пункты, магазины, районные пункты - это система, которая предоставляет возмож- ность утилизации использованного электриче- ского оборудования. Правильная утилизация использованного электрического оборудова- ния и электронной техники поможет избежать опасности для здоровья людей и окружающей среды, от последствий несоответствующего хранения и утилизации оборудования, а также от разложения вредных химических элементов.

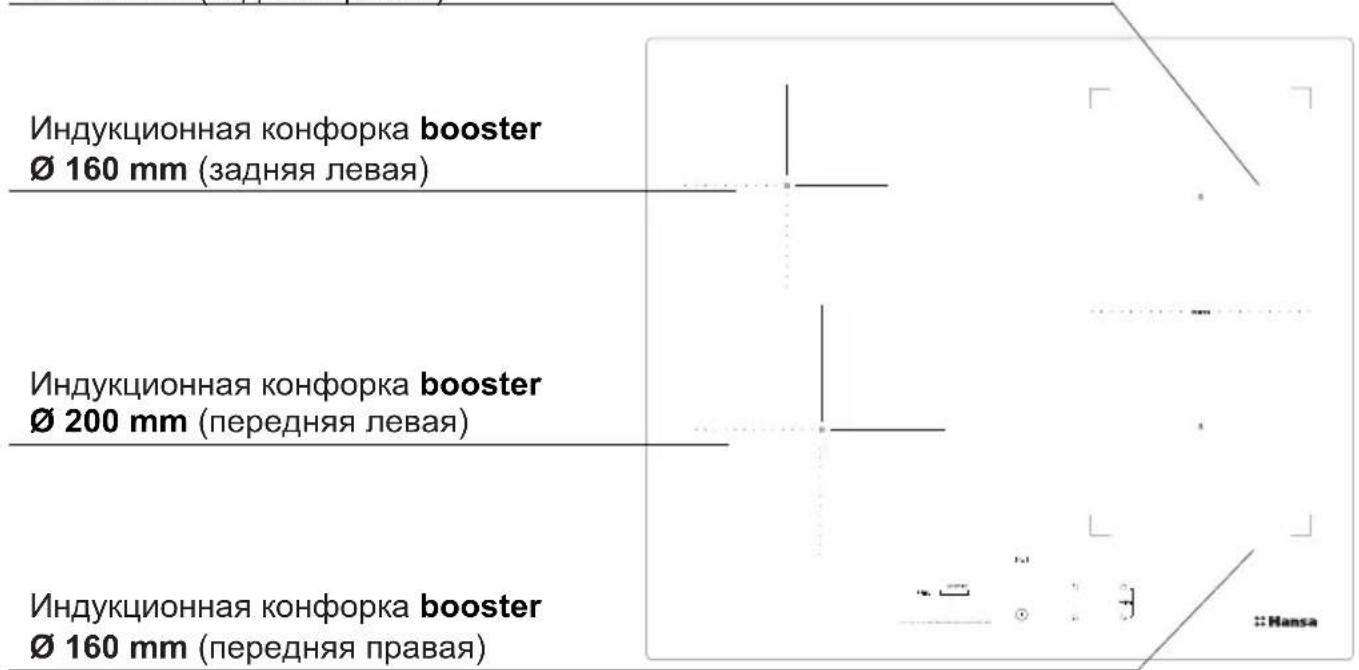

Описание варочной поверхности

Индукционная конфорка booster

∅ 160 mm (задняя правая)

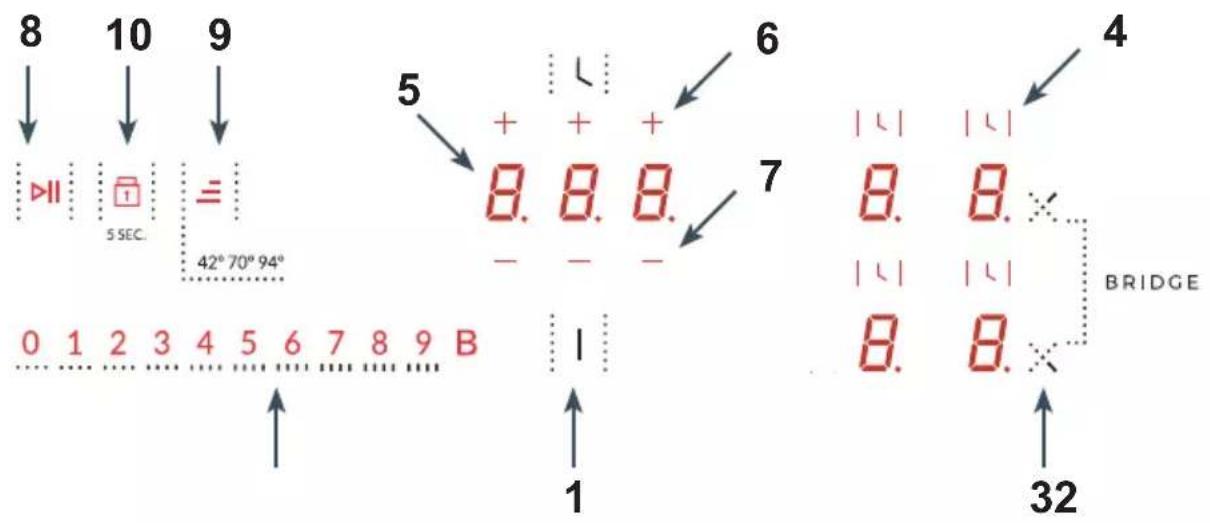

Панель управления

1. Сенсорная кнопка вкл./выкл. варочной поверхности
2. Сенсорная кнопка изменения мощности нагрева
3. Индикатор конфорки

4. Сенсор активации таймера.

5. Индикатор таймера

6. Сенсор „+” таймера
7. Сенсор „-” таймера
8. Сенсор функции пауза
9. Сенсор функции подогрева
10. Сенсор ключа

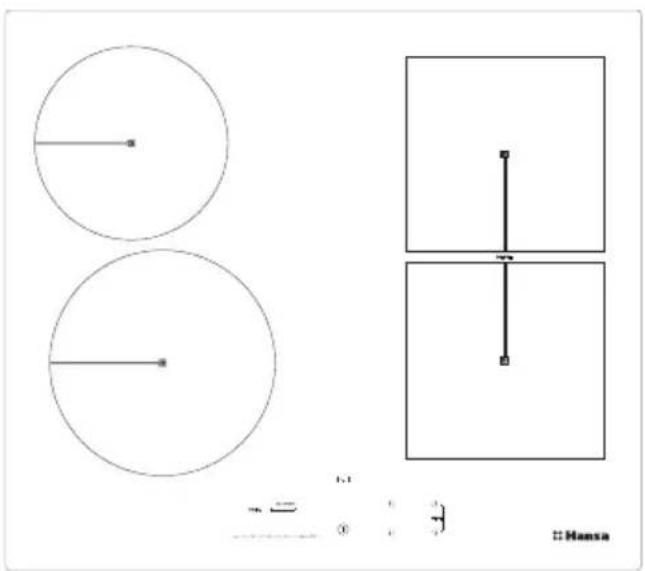

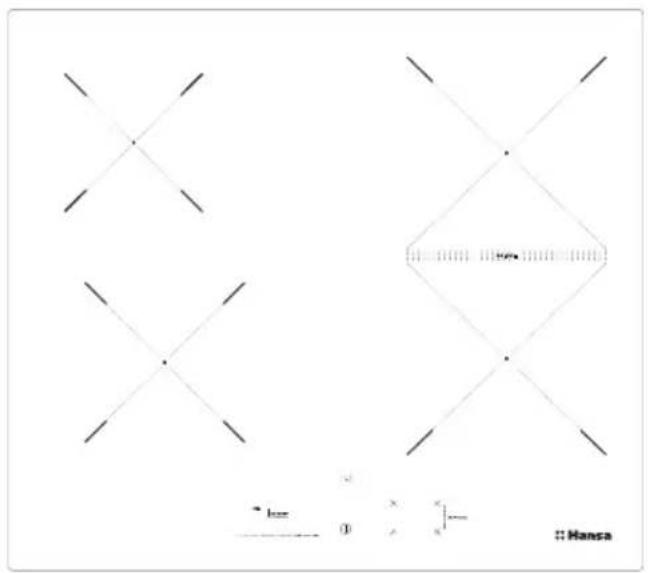

Описание варочной поверхности

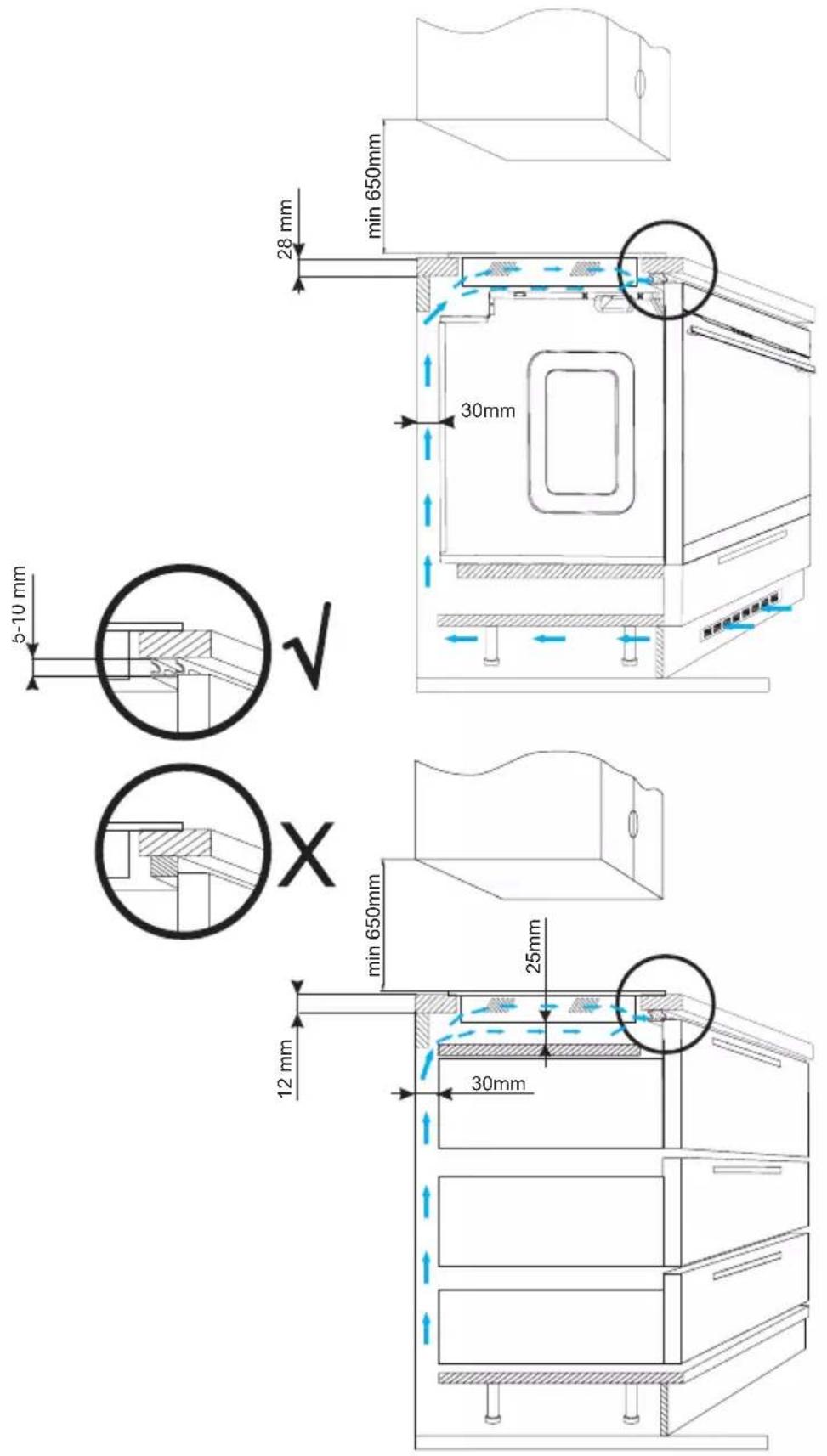

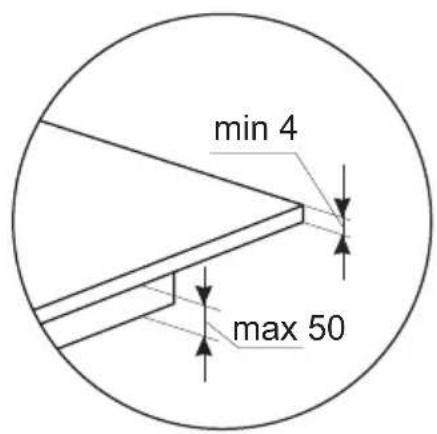

Подготовка столешницы мебели для монтажа и установки плиты

• Расстояние между краем отверстия и боковой стенкой мебели должно быть не менее 55 мм.
• Мебель, в которую будет встраиваться плита, должна иметь облицовку и клей для неё, устойчивые к температуре 100 градусов по С. Несоблюдение данного условия может привести к деформации поверхности либо отклеиванию облицовки.
• Края отверстия должны быть предохранены материалом, устойчивым к поглощению влажности.

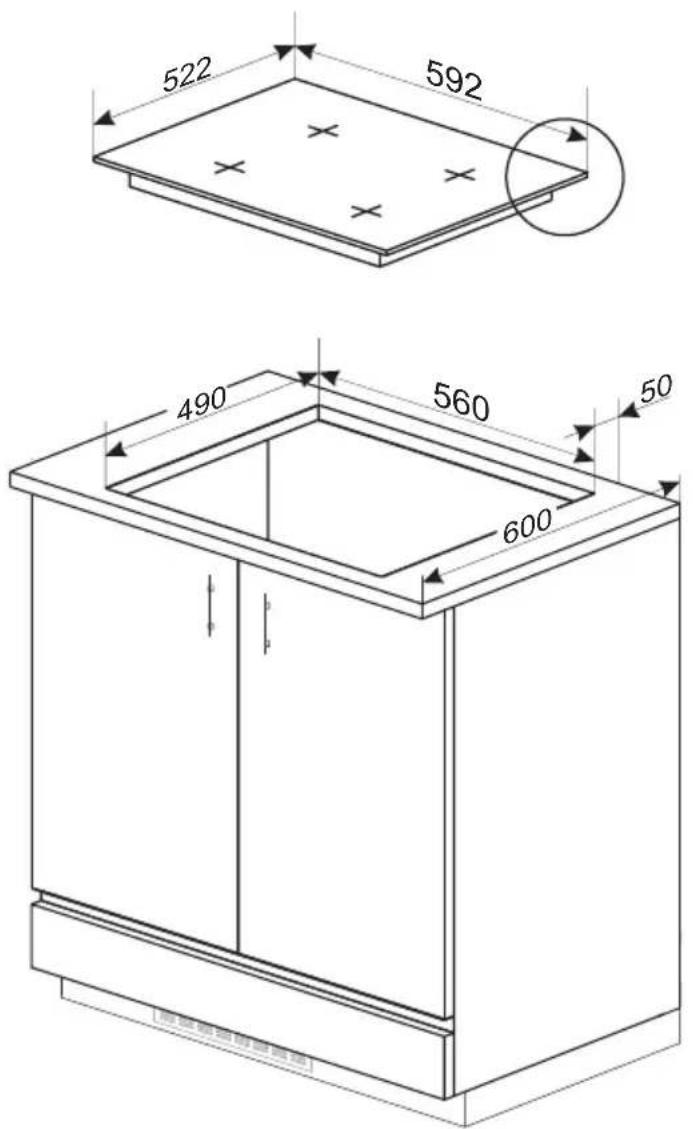

• Отверстие в столешнице следует выполнить согласно размерам, поданным на рис. 1.
• Под низом столешницы надо оставить не менее 25 мм свободной поверхности – это необходимо для обеспечения циркуляции воздуха и во избежание перегрева поверхности вокруг кухонной плиты, рис.2.

1

2

Запрещается монтаж плиты над духовым шкафом без вентиляции!

Установка варочной поверхности

• варочная поверхность подключается кабелем к электросети согласно схеме электрических соединений
• очистить столешницу от пыли, вставить варочную поверхность в проем и крепко прижать к столешнице (Рис.3).

Рис. 3

1 - столешница
2 - прокладка варочной поверхности
3 - керамическая варочная поверхность

Установка уплотнителя

В зависимости от модели уплотнитель устанавливается производителем (рис. 1) Если уплотнитель не установлен производителем, необходимо выполнить следующие действия:

Перед установкой устройства в отверстие в столешнице необходимо установить уплотнитель, прилагаемый к изделию, снизу варочной поверхности (рис. 2).

Для этого сначала необходимо снять защитную пленку с уплотнителя, а затем приклеить его как можно ближе к краю варочной поверхности (рис. 3,4).

Установка устройства без уплотнителя запрещается.

Поместите варочную поверхность в мебельное отверстие, установите ее симметрично в отверстие таким образом, чтобы расстояния между варочной поверхностью и краем кухонной столешницы были одинаковыми с каждой стороны (рис. 5).

Подключение варочной поверхности к электросети

Внимание!

Подключение к электросети может выполнить только квалифицированный специалист с соответствующим разрешением. Запрещается самостоятельно переделывать и изменять электрические соединения.

Указания для монтажника

Варочная поверхность оснащена клеммным блоком, позволяющим правильно выполнить подключение к конкретному виду питания в электросети. Клеммный блок обеспечивает следующие соединения:

- однофазное 220-240В \~ / - двухфазное 380-415В 2кВ\~

Подключение варочной поверхности к соответствующему источнику питания возможно через соответствующие зажимы на клеммном блоке согласно схеме электрических соединений.

Схема электрических соединений находится в нижней части варочной поверхности на заслонке. Доступ к клеммному блоку возможен после открытия крышки клеммного отсека.

Нужно помнить о правильном подборе кабеля питания, учитывая вид подключения и номинальную мощность варочной поверхности.

Внимание!

Обязательно нужно подсоединить кабель заземления к клеммному блоку, клемма обозначена знаком ⏻Электросеть, питающая варочную поверхность, должна быть заземлена и соответствовать правилам техники безопасности, а также дополнительно иметь соответствующий выключатель, позволяющий отключить напряжение в случае чрезвычайной ситуации.

Перед подключением варочной поверхности к электросети необходимо ознакомиться с заводской табличкой и схемой электрических соединений. Подключение, несоответствующее схеме электрических соединений, может привести к повреждению.

ВНИМАНИЕ! Специалист по установке обязан выдать пользователю „свидетельство подключения прибора к электрической системе” (находится в гарантийном талоне). После завершения подключения специалист должен указать информацию о способе выполненного подключения:- однофазный, двухфазный или трехфазный, - сечение соединительного провода, - вид защиты (вид предохранителя).

Схема возможных электрических соединений Внимание! Напряжение конфорок 220-240В
Внимание! Независимо от вида соединения защитный провод должен быть подключен к клемме +				Рекомендуемый тип соединительного кабеля
1	Для сети 220-240 В однофазное подключение с нейтральным проводом, перемычки соединяют клеммы L1-L2, и N1-N2, нейтральный провод к N1, защитный провод к +	1кВ~ H		3X 4 мм ^2
2	Для сети 220-240/380-415 В двухфазное подключение с нейтральным проводом, перемычка соединяет клеммы N1-N2, нейтральный провод к N1, защитный провод к +	2кВ~ H		4X2,5мм ^2
L1=R, L2=S, L3=T, N=клемма нейтрального провода, + клемма защитного провода

Перед первым включением плиты

• Сначала следует тщательно очистить керамическую плиту. Керамическую плиту следует трактовать, как стеклянную поверхность.
• При первом использовании плиты может быть временное выделение запахов, поэтому следует включить вентиляцию в помещении либо открыть окно.
• Выполнить действия по обслуживанию, следуя правилам безопасности.

Принцип работы конфорки

Электрический генератор питает катушку индуктивности, расположенную внутри устройства.

Данная катушка создает магнитное поле, которое передается на посуду.

Под действием магнитного поля посуда нагревается.

Данная система предусматривает использование посуды, дно которой поддается воздействию магнитного поля.

В общем, индукционная технология характеризуется двумя преимуществами:

• тепло выделяется исключительно при наличии посуды, используется максимальное тепло,
• не проявляется тепловая инерция, потому что приготовление начинается автоматически с момента размещения посуды на поверхности и заканчивается в момент снятия ее с плиты.

Во время обычного использования индукционной поверхности могут раздаваться разного рода звуки, которые абсолютно не влияют на правильную работу поверхности.

• Низкочастотный свист. Звук раздается, когда посуда пустая, и исчезает, если налить в нее воду или положить еду.
• Высокочастотный свист. Звук раздается в зоне установленной на поверхность посуды, которая изготовлена из множества слоев разных материалов, и при включении максимальной мощности нагревания. Данный звук также увеличивается, если одновременно используются две или больше конфорок с максимальной мощностью. Звук исчезает или становится менее интенсивный после снижения мощности.
• Звук скрипа. Звук раздается в посуде, которая изготовлена из множества слоев разных материалов. Интенсивность звука зависит от способа приготовления пищи.
• Звук жужжания. Звук раздается во время работы вентилятора, охлаждающего электронику.

Звуки, которые могут быть слышны во время правильной эксплуатации, раздаются от работы охлаждающего вентилятора, размеров посуды и материала, из которого она изготовлена, способа приготовления блюд и используемой мощности.

Данные звуки являются нормальным явлением и не свидетельствуют о неисправности индукционной плиты.

Защитное оборудование:

если кухонная плита была установлена и эксплуатируется правильно, то потребность в защитном оборудовании возникает крайне редко.

Вентилятор: он служит для охраны и охлаждения управляющих и питательных элементов. Вентилятор может работать при двух разных скоростях, действует автоматически. Вентилятор работает тогда, когда варочные зоны включены и работает при выключенной плите до достижения достаточного охлаждения электронной системы.

Транзистор: температура электронных элементов беспрерывно измеряется с помощью антенны-щупа. Если тепло возрастает в опасных пределах, данная система автоматически уменьшит мощность нагревательного поля либо отключит нагревательные поля, находящиеся вблизи нагретых электронных элементов.

Детектирование: детектор присутствия кастрюли включает плиту, а тем самым нагревание. Маленькие предметы, расположенные в нагревательной зоне (например, ложечка, нож, кольцо...) не будут восприняты, как кастрюля и плита не включится.

Детектор присутствия кастрюли в индукционном поле

Детектор присутствия кастрюли вмонтирован в плиты, которые имеют индукционные поля. Во время работы плиты, детектор присутствия кастрюли автоматически либо начинает либо задерживает выделение тепла в поле приготовления в момент размещения кастрюли на плите, или в момент снятия его с плиты. Это обеспечивает экономию электроэнергии.

• Если на рабочее поле (поле приготовления) поставлена соответствующая кастрюля, то на табло появится показатель уровня тепла.
• Индукция требует применения специальных кастрюль с магнетическим дном (См. таблицу).

Если на рабочем поле (поле приготовления) нет кастрюли либо находится на нём не соответствующая кастрюля – на табло появится символ ⚪Рабочее поле не включится.

Если в течение 90 секунд рабочее поле не распознает кастрюли, операция «включение плиты» будет аннулирована.

Рабочее поле отключается не только, когда снимается с него кастрюля, но и с помощью сенсорного управления.

Детектор кастрюли не действует в качестве сенсора плиты «включить/выключить».

Керамическая нагревательная плита оборудована в сенсоры, обслуживаемые прикосновением пальца к обозначенным поверхностям.

Каждое перенаправление сенсора подтверждается акустическим сигналом.

Необходимо обращать внимание на то, чтобы при включении и отключении, а также при выборе уровня мощности нагревания всегда нажимать только один сенсор. В случае одновременного нажатия большего количества сенсоров (за исключением часов и ключа), система игнорирует введенные сигналы управления, а при более продолжительном нажатии активизирует сигнал неисправности (ошибки).

После пользования плитой необходимо отключить нагревательное поле регулятором, а не руководствоваться только показателем детектора посуды.

Соответствующее качество посуды является главным условием для получения хорошей производительности работы варочной поверхности.

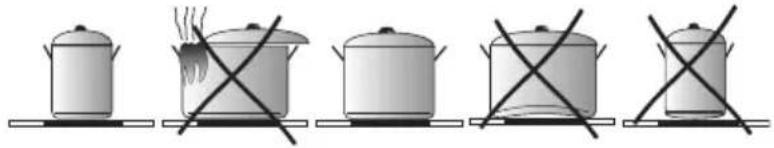

Выбор посуды для приготовления пищи на индукционных конфорках

- Всегда необходимо пользоваться посудой высокого качества, с абсолютно плоским дном: использование этого типа посуды предотвращает возникновению точек с очень высокой температурой, где пища может пригореть во время приготовления пищи. Сковородки и кастрюли с толстыми металлическими стенками обеспечивают отличное распределение тепла.

- Обязательно обратить внимание на то, чтобы днища кастрюль были сухими: при наполнении кастрюли или при использовании кастрюли, вынутой из холодильника, нужно перед установкой ее на конфорке проверить низ кастрюли на сухость. Это позволит предотвратить загрязнение варочной поверхности.

- Крышка на кастрюле предотвращает излишний расход тепла и таким образом уменьшает время нагрева и снижает энергопотребление.

- Для того чтобы определить, подходит ли посуда для данной варочной поверхности, необходимо проверить ее низ на притягивание магнита.

- Для оптимального контроля температуры индукционным модулем, днище посуды должно быть плоским.

- Вогнутое днище кастрюли или глубокая печать с логотипом производителя негативно влияют на регулирование температуры индукционным модулем и могут привести к перегреву посуды.

- Не использовать поврежденную посуду, например, с деформированным от высокой температуры дном.

- При использовании большой посуды с ферромагнитным днищем, диаметр которого меньше полного диаметра посуды, нагревается исключительно ферромагнитная часть посуды. При этом создается ситуация, в которой тепло не распределяется равномерно в посуде. Ферромагнитная зона меньше в днище посуды из-за наличия в ней алюминиевых частиц, поэтому подаваемое тепло может быть меньше.

Может возникнуть проблема с определением наличия посуды или вообще она не будет обнаружена. Диаметр ферромагнитного днища посуды должен быть подобран по размеру конфорки для получения оптимального результата приготовления. В случае если посуда не обнаруживается на конфорке, рекомендуется ее поставить на конфорку с меньшим диаметром.

Для индукционного приготовления необходимо использовать исключительно ферромагнитную посуду из таких материалов, как:

• эмалированная сталь
  • чугун
• специальная посуда из нержавеющей стали для индукционного приготовления пищи.

Обозначение на кухонной посуде	[А5АД] Проверьте, находится ли на этикетке знак информирующий о том, что кастрюля подходит для индукционных плит
	Применяйте магнетические кастрюли (с эмалированного металла, ферритовой нержавеющей стали, чугуна), проверьте, прикладывая магнит ко дну кастрюли (он должен притянуться)
Нержавеющая сталь Не	определяет присутствия кастрюли
	За исключением кастрюль из ферромагнетической стали
Алюминиум Не определяет присутствия кастрюли
Чугун Высокая эффективность
Эмалированая сталь Высокая эффективность
Стекло Не определяет присутствия кастрюли
Фарфор Не определяет присутствия кастрюли
Посуда с медным дном	Не определяет присутствия кастрюли

Размеры посуды.

• Для достижения наилучшего результата приготовления, необходимо использовать посуду, размер дна которой (ферромагнитная часть) соответствует размеру конфорки.
• Использование посуды, диаметр дна которой меньше размера конфорки, снижает эффективность работы конфорки и увеличивает время приготовления.

• Конфорки имеют нижний предел обнаружения посуды, который зависит от диаметра ферромагнитной части дна посуды и материала, из которого данная посуда изготовлена. Использование неподходящей посуды может привести к невозможности обнаружения посуды конфоркой.

• После подключения варочной панели к электросети начнет мигать символ паузы|| в течение 120 секунд - это время, необходимое для инициализации устройства, когда он перестанет мигать, варочная панель готова к дальнейшему использованию.

• Варочная поверхность оснащена электронными сенсорами, которые включаются при нажатии пальцем в течение минимум 1 секунды.
• Каждое включение сенсоров сигнализируется звуковым сигналом.
• Возможен прямой выбор соответствующего значения мощности нагрева на сенсоре путемнажатия в любое место сенсора изменения мощности нагрева 0..5..9

Нельзя ставить предметы на поверхность сенсорных панелей (это может выдавать ошибку), эти поверхности должны постоянно содержаться в чистоте.

Включение варочной панели

Сенсор включения/выключения ① нужно удерживать пальцем в течение как минимум 1 секунды. Варочная панель активна, когда на индикаторе конфорки, на которой установлена кастрюля, светится затемненная цифра „0”.

Если в течение20 секунд на конфорку не будет поставлена посуда, варочная панель выключится.

Включение конфорки

1. Включите варочную поверхность сенсором.
2. Поместите посуду на нужную вам конфорку.
3. Посуда определяется автоматически, а индикатор, отвечающий за выбранную конфорку, начинает указывать „0”. Переместить палец по сенсору 0,5,9, начиная слева, чтобы выбрать соответствующую мощность конфорки (на индикаторе высвечивается выбранная мощность).
4. Работа конфорки запущена.

В случае, когда варочная панель автоматически обнаружит два или более предмета посуды, коснитесь индикатора вотвечающего за выбранную конфорку.

Конфорка активируется, когда на индикаторе горит цифра или буква, и это означает, что конфорка готова для установки мощности нагрева.

Выключение конфорок

• Конфорка должна быть активна. Должна светиться десятичная точка.
• При перемещении пальцем влево по сенсору уровень мощности снижается до „0”.

Примерно через 10 секунды конфорка перестает быть активной.

Конфорка остается все еще горячей, на индикаторе конфорки. примерно 10 секунд светится буква „Н“, чередуясь с цифрой „0“, а затем только буква „Н“.

Выключение всей варочной панели

• Варочная панель работает, если включена как минимум одна конфорка.
• Сенсором включения/выключения производится выключение всей варочной панели.

Если конфорка горячая, на индикаторе конфорки, горит буква "Н" - символ остаточного нагрева.

Если в течение20 секунд на конфорку не будет поставлена посуда, варочная панель выключится.

Power Booster „B“

Функция Booster заключается в увеличении мощности конфорки. ∅ 200 - с 2300W на 3000W, ∅ 160- с 1400W на 2100W, Bridge - с 2700 на 3700 Вт.

• Активируем конфорку
• Нажмите сенсор „В"на слайдере

Активный бустер обозначается буквой „В” на дисплее конфорки.

Время работы функции Power Booster ограничено 5 минутами. После автоматического выключения функции Power Booster, конфорка продолжает нагревать на номинальной мощности.

Вы сможете снова использовать функцию Power Booster, когда температура нагревательных элементов упадет до безопасного уровня. Эта функция не будет активирована автоматически. Если кастрюля будет снята с конфорки во время действия функции Booster, эта функция будет и далее актива и будет продолжаться отсчет времени.

В случае превышения температуры (электронной системы или катушки) конфорки во время действия функции Power Booster, она автоматически выключается. Конфорка возвращается к номинальной мощности.

Управление функцией Power Booster

Конфорки соединены попарно по вертикали. Суммарная мощность распределяется на эти пары. Попытка включения функции Power Booster для обеих зон готовки в пределах одной пары вызвала бы превышение максимально допустимой мощности. В таком случае мощность нагрева первой активированной зоны нагрева снизится до допустимого максимального уровня.

Если при включении функции Power Booster общая мощность будет слишком высока, мощность нагрева второй конфорки в паре будет автоматически снижена Значение пониженной мощности нагрева зависит от величины используемых кастрюль.

Функция блокировки

Функция блокировки используется для того, чтобы защитить варочную поверхность от включения детьми, а ее включение возможно после разблокировки.

Блокировка варочной панели

Включение блокировки возможно только когда варочная панель включена. После включения панели сенсором ⚠️нажмите на датчик пока не услышите звуковой сигнал.

Символ блокировки светится ярче, когда она активна. Если конфорки горячие, будет гореть буква „Н”.

Блокировку варочной панели выполнить в течение 10 с после ее включения, запрещается нажимать любые другие сенсоры. Иначе варочная панель не разблокируется.

Варочная панель остается заблокированной вплоть до ее разблокировки, даже вовремя включения и выключения сенсорной панели. При выключении панели из сети блокировка отключается.

Постоянная разблокировка варочной панели

После включения варочной панели сенсором 🟢 символ блокировки на датчике —0 светит ярче. Чтобы разблокировать варочную панель, нажмите на датчик блокировки. —0 пока не услышите звуковой сигнал. Когда варочная панель разблокирована, символ блокировки горит тускло.

Разблокировку варочной поверхности нужно выполнить в течение 10 с, запрещается нажимать любые другие сенсоры. Иначе варочная поверхность не разблокируется.

Если сенсорная панель варочной поверхности разблокирована правильно, то при нажатии сенсора на всех дисплеях появится мигающая точка. Если конфорки горячие, будет гореть буква „Н”.

Индикатор остаточного нагрева

В моменте отключения горячей зоны нагрева высвечивается „Н“, как сигнал „зона нагрева горячая!“.

Индикатор остаточного тепла „Н”

Когда приготовление закончено, стекло индукционной плиты в зоне данной конфорки остается горячим, это называется остаточным теплом.

Если температура стекла выше 60°C*, на индикаторе этой зоны отображается символ „Н”.

* Значения температуры являются ориентировочными

В момент работы индикатора остаточного тепла запрещается касаться конфорок, чтобы не получить ожоги, а также ставить чувствительные на тепло предметы!

При отсутствии напряжения индикатор остаточного нагрева „Н” не светится. Несмотря на это, зоны нагрева все еще могут быть горячими!

Ограничение времени работы

Для улучшения надежности работы индукционная варочная панель оснащена ограничителем времени работы каждой из конфорок. Максимальное рабочее время определяется в соответствии с последним выбранным уровнем мощности нагрева. Если уровень мощности нагрева в течение длительного времени не меняется (см. таблицу), то соответствующая конфорка автоматически выключается и активируется индикатор остаточного нагрева. Однако, в любое время можно включать и использовать отдельные конфорки согласно инструкции по эксплуатации.

Уровень мощности нагрева	Максимальное время работы в минутах
—=≡	480
1 516
2 402
3 318
4 258
5 210
6 138
7 138
8 108
9	90
B	5

Функция автоматического ускорения приготовления

• Выбранная конфорка должна быть активной и установленной на уровень „0“. (горит десятичная точка).
• Сенсором перемещая палец вправо, вы устанавливаете любой уровень мощности нагрева, а затем удерживаете сенсор на том же месте в течение 3 секунд, пока не появится буква „А”.

На индикаторе уровня мощности данной конфорки поочередно будет загораться буква „А” и запрограммированный пользователем уровень мощности. По истечению времени подачи дополнительной мощности конфорка автоматически переключится на выбранный уровень мощности, который высвечивается на

индикаторе.

Если после включения функции автоматического ускорения нагрева сенсор выбора уровня мощности будет установлен в позиции „0” более 3 секунд, т.е. не будет выбран уровень мощности, функция автоматического ускорения нагрева выключится.

Если кастрюлю снять и поставить обратно до истечения времени действия функции автоматического ускорения приготовления, приготовление с дополнительной мощностью продлится до конца.

Уровень мощности нагрева— = ≡	Время работы функции автоматического ускорения нагреве с помощью дополнительной мощности (в секундах)
	-
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 216
9	-

Функция таймера

Программирующий таймер облегчает процесс приготовления пищи благодаря возможности запрограммировать время действия зон нагрева. Он также может быть использован в качестве минутного таймера

Включение таймера

Программирующий таймер устанавливает процесс приготовления пищи благодаря возможности запрограммировать время действия зон нагрева. Эта функция может быть запущена только для приготовления пищи (при мощности нагрева больше, чем „0“). Функцию таймера можно включить одновременно для всех четырех конфорок. Таймер можно установить в пределах от 0:01 до 1:59 минут, раз в минуту. Функция автоматически выключится по истечении установленного времени. Чтобы установить время таймера, следует:

• таймером выберите конфорку и установите сенсором мощность нагрева в пределах 1-9. На дисплее загорится избранная нагревательная мощность в пределах от 1 до 9 с десятичной запятой (напр. „4”).
• затем в течение 10 сек. нажать сенсор активации таймера . На дисплее таймера появляются цифры 8. 8. 8.
• после включения таймера установите время с помощью сенсоров + и —. Первые два дисплея справа показывают количество минут, оставшихся до выключения конфорки, а когда время меньше минуты, будут отображаться секунды. На дисплее слева отображается количество оставшихся часов.

В любой момент приготовления пищи запрограммированное время можно изменить. Для этого во время готовки выберите конфорку, время которой хотите изменить, т.е. активируйте ее индикатором активации таймера. затем коснитесь указателя сенсора или измените время.

Вы можете проверить оставшееся время до конца приготовления в любое время. Коснитесь индикатора таймера; активное время работы таймера для данной конфорки сигнализируется мигающим сенсором

По истечении запрограммированного времени приготовления конфорка выключится и раздастся звуковой сигнал. Его можно отключить, коснувшись любого сенсора. Звуковой сигнал автоматически отключится через 2 минуты.

Если вы хотите выключить таймер раньше, коснитесь индикатора затем сбросьте индикатор таймера, прикоснувшись к сенсору –пока он не будет указывать „000”.

Функция независимого таймера

Таймер можно использовать в качестве действующего независимо, который не управляет никакой из конфорок. Чтобы установить независимый таймер, выполните все шаги из описания настройки функции обычного таймера, с той лишь разницей, что не нужно выбирать ни одну из конфорок, т.е. сразу после включения плиты коснитесь сенсора активации таймера и установите время. Таймер будет обозначен пульсирующим сенсором. Выключение таймера выполняется так же, как выключение функции таймера в запрограммированной зоне нагрева.

Функция подогрева

Функция подогрева блюда поддерживает температуру приготовленной пищи, находящейся в посуде на плите в зоне нагрева. Выбранные зоны нагрева включены на низкую мощность нагревания. Благодаря этой функции имеется возможность получения тепло-го, готового к употреблению блюда, которое не меняет своего вкуса и не пригорает ко дну кастрюли Этой функцией можно также пользоваться для растапливания масла, шоколада и т.д.

Условием правильного использования функции является применение соответствующей кастрюли с плоским дном, чтобы ее температура могла точно измеряться посредством сенсора, расположенного в зоне нагрева. Функцию подогрева блюда можно включить в любой зоне. Учитывая микробиологические показатели, не рекомендуется слишком долго держать блюдо в тепле, поэтому также при этой функции сенсорная панель выключается через 2 часов.

В зоне нагрева можно установить 3 уровня температуры нагрева 42°C, 70°C и 94°C.

Функция подогрева включается следующим образом:

• после выбора соответствующей конфорки сенсором B. нажать сенсор функции подогрева ### , после чего на дисплее загорится горизонтальный символ (—) - обозначает выбор уровня нагрева 42°C,
• нажать сенсор функции подогрева 🎩️ второй раз, на дисплее загорится двойной горизонтальный символ (≡) - обозначает выбор уровня нагрева 70°C,
• нажать сенсор функции подогрева ''' третий раз, на дисплее загорится тройной горизонтальный символ ( ) - обозначает выбор уровня нагрева 94°C,
• функцию нагрева можно в любой момент отключить, нажав на сенсор! пока сеноср не погаснет.

Функция Stop'n go действует как стандартная пауза. С ее помощью можно в любой момент приостановить функционирование варочной поверхности и вернуться к предыдущим настройкам.

Чтобы включить функцию stop'n go должна быть включена хотя бы одна конфорка. Затем нажать сенсор || На всех индикаторах конфорок загорается символ асенсор, активирующий паузу, загорается ярче.

Чтобы выключить функцию stop'n go нужно повторно нажать сенсор || светодиод начнет мигать и затем нажать любой сенсор. На индикаторах конфорок загорятся настройки, которые были установлены перед включением функции stop'n go.

Autobridge

С помощью функции Autobridge можно контролировать 2 конфорки в качестве одной. Функция Autobridge очень удобна, особенно, если для приготовления пищи используются кастрюли типа противень.

Эта функция запускается автоматически, когда вы помещаете противень на правую и левую конфорки. На верхнем дисплее загорится символ „ ^17 а на нижнем - появится цифра „0”. Затем, перемещая пальцем по сенсору изменения мощности нагрева 0..5..9, установить нужную мощность нагрева.

Эту функцию можно включить также вручную, достаточно одновременно нажать 2 сенсора выбора конфорки с правой и левой стороны. На верхнем дисплее загорится символ „п“, а на нижнем - появится цифра „0“. Затем, перемещая пальцем по сенсору изменения мощности нагрева 0, установить нужную мощность нагрева.

С этого момента можно осуществлять управление двумя конфорками с помощью одного сенсора.

Чтобы выключить функцию Autobridge нужно повторно нажать одновременно те же 2 сенсора выбора конфорок, с помощью которых функция Autobridge была включена. На дисплеях загорится цифра „0”.

С этого момента конфорки работают отдельно.

Меню пользователя

Активация меню пользователя доступна только в течение 2 минут после подключения варочной панели к электрической сети.

• Запуск варочной панели сенсором Ⓤвкл выкл
• Повторное нажатие и удерживание сенсора в течение 3 секунд. пока варочная панель не выключится и не загорится светодиодный индикатор сенсора. || Пауза
• Нажмите и удерживайте сенсор Пауза и последовательно нажимайте сенсор левой передней, левой задней, правой задней, правой передней конфорок. На этом этапе мы все время удерживаем сенсор | Пауза
• После успешного завершения активации меню индикатор задней левой конфорки покажет «U0».

U0 - Power Choice

U2 - Промкость сигнала после нажатия на сенсор

U3 - Громкость сигнала уведомления (например, тревога)

U4 - Яркость дисплеев

U5 - Анимация при обратном отсчете таймера

U6 - Hob & Go

U7 - Время, в течение которого варочная панель сообщает об окончании обратного отсчета (таймер)

• Нажмите букву U, отображаемую на индикаторе задней левой конфорки.
• Чтобы выбрать функцию, например „U4“, проведите пальцем по ползунку.
• Затем нажмите индикатор таймера. чтобы изменить значение функции.
• Чтобы изменить настройки функции, проведите пальцем по ползунку.
• Подтверждение настроек осуществляется удерживанием сенсора.

ФУНКЦИЯ	НАСТРОЙКИ
U0	Опция: 2,8 кВт; 3,7 кВт, 6,0 кВт; 7,4 кВт (максимальная мощность)
U2	0 - звуков нет,1 - минимальная громкость,2 - средняя громкость,3 - максимальная громкость
U3	0 от минимальная громкость до 3 - максимальная громкость
U4	0 от максимальная яркость до 9 минимальная яркость
U5	0 - анимации нет,1 - анимация активируется во время обратного отсчета между 59 с и 0 с
U6	0 - функция Hob & Go отключена1 - функция Hob & Go включена
U7	0 - звуковой сигнал работает 120 с,1 - звуковой сигнал работает 10 с,2- нет звука.

Невозможно отключить звук включения/выключения варочной панели.

Когда настройки Power Choice изменены, нажатие сенсоров между 0 и 4 приведет к уменьшению заданного значения, а нажатие сенсоров между 5 и 9 приведет к увеличению заданного значения.

Постоянное содержание пользователем плиты в чистоте, а также правильный уход за ней, значительно влияют на продолжительность срока её безаварийного действия.

При чистке керамики необходимо соблюдать теже принципы, что и при чистке стеклянных поверхностей. Ни в коем случае не применять острых (агрессивных в реакции) чистящих средств, песка для чистки или губки с царапающей поверхностью. Нельзя также применять аппаратов для чистки паром.

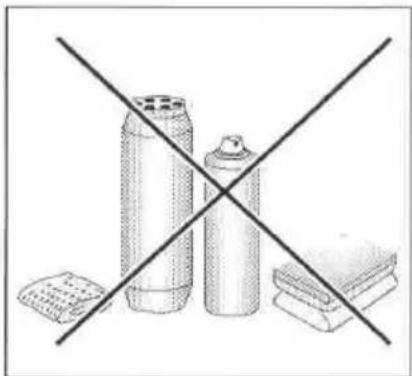

Чистка после каждого пользования

- Лёгкие, неподгоревшие загрязнения вытереть влажной тряпочкой без чистящего средства. Применение средства для мытья посуды может привести к появлению голубоватых разводов. Эти устойчивые пятна не всегда возможно устранить при первой чистке, даже при применении специального чистящего средства.

- Сильно подгоревшие загрязнения чистить острым скребком. Затем вытереть поверхность влажной тряпочкой.

Скребок для чистки плиты

- Светлые пятна перламутрового цвета (остаются после алюминиум) можно ликвидировать с холодной нагревательной плиты с помощью специального чистящего средства. Известковые остатки (например, после выкипания воды), можно убрать уксусом или специальным чистящим средством.

- Убирая такие загрязнения, как сахар, пища с содержанием сахара, синтетические материалы (например, полиэтилен..) и алюминиевая фольга, - нельзя отключить данное нагревательное поле! Следует сейчас же соскрести остатки (в горячем состоянии) острым скребком с горячего нагревательного поля. После ликвидации загрязнения можно плиту отключить и остывшую уже плиту очистить специальным чистящим средством.

Специальные чистящие средства можно приобрести в универсагах, специальных электротехнических магазинах, магазинах бытовой химии, в магазинах пищевых продуктов и в салонах кухонь. Острый скребок можно купить в магазинах «Умелые руки», в магазинах стройматериалов, а также в магазинах с малярскими принадлежностями.

Никогда не наносить чистящее средство на горячую нагревательную плиту!

Нанеся чистящее средство, лучше позволить ему подсохнуть, а потом вытереть его влажным способом. Остатки чистящего средства следует вытереть влажной тряпочкой перед следующим нагреванием. В противном случае чистящие средства могут действовать разъедающе.

В случае неправильных действий с нагревательной керамической поверхностью плиты, производитель не несёт гарантийной ответственности!

Периодический контроль

Кроме действий по содержанию плиты в чистоте, следует выполнять следующее:

• Проводить периодический контроль работы управляющих элементов и систем рабочей плиты. По окончании гарантийного срока, не менее одного раза в 2 года, следует обратиться в сервисный пункт на технический контроль плиты.
• Устранить эксплуатационные повреждения, если таковые были обнаружены
• Осуществить консервацию на следующий период рабочих систем плиты.

Внимание!

Если при включенном состоянии плиты обслуживание управления по какой-то причине невозможно, то следует отключить главный выключатель плиты либо выкрутить соответствующий предохранитель и обратиться в сервис.

Внимание!

В случае образования трещин или поломки керамической плиты, следует сейчас же отключить нагревательную плиту и отключить оборудование от электросети. Для этого надо отключить предохранитель или вынуть вилку из розетки.

Затем необходимо обратиться в сервис.

Внимание!

Все действия по ремонту и регуляционные работы должны выполняться соответствующими пунктами по ремонтному обслуживанию или специалистами с соответствующей квалификацией.

ДЕЙСТВИЯ В АВАРИЙНЫХ СИТУАЦИЯХ

В каждой аварийной ситуации следует:

• Отключить рабочие соединения плиты
• Отключить электропитание
• Обратиться в ремонт
• Некоторые мелкие поломки пользователь может направить сам, руководствуясь указаниями, приведенными в таблице ниже. Перед тем, как обратиться в отдел обслуживания клиента либо сервис, следует проверить следующие пункты таблицы:

ПРОБЛЕМА ПРИЧИНА ДЕЙСТВИЯ
1. Оборудование не работает	- перерыв в подаче электричества	- проверить предохранитель домашней проводки, пере- горевший заменить
2. Оборудование не реагирует на введенные данныеі	- панель обслуживания не включена	- включить
	- очень непродолжи- тельным было нажатие (менее, чем секунда)	- нажимать кнопку дольше
	- нажато одновременно большее, чем положено, количество кнопок	- всегда нажимать только одну кнопку (исключение только при отключении нагревательного поля)
3. Оборудование не реагирует и воспроизводит короткий акустический сигнал	- включена блокада охраны плиты от детей	- выключить охрану плиты от детей (блокаду)
4. Оборудование не реагирует и воспроизводит долгий акустический сигнал	- неправильное обслуживание (нажато несоответ- ствующие сенсоры либо нажали их очень быстро)	- включить плиту ещё раз
	- сенсор (сенсоры) зактыты либо загрязнены	- открыть либо очистить сенсоры
5. Всё оборудование выключается	- после включения не вве- дены данные в течении более, чем 10 секунд	- Повторно включить па- нель обслуживания и без промедления ввести данные
	- сенсор (ы) закрыт (ы) или загрязнен (ы)	- открыть либо очистить сенсоры
6. Одно нагревательное поле выключается, на табло светится буква «Н»	- ограничение времени работы	- Повторно включить нагревательное поле
	- сенсор(ы) закрыт(ы) либо загрязнен(ы)	- открыть или очистить сенсоры
	- перегрев электронных элементов
ПРОБЛЕМЫ ПРИЧИНА ДЕЙСТВИЯ
7. Не светится указатель остаточного тепла, но нагревательные поля ещё горячие	- перерыв в подаче электричества, оборудование отключилось от сети.	- указатель остаточного тепла начнёт опять действовать, как только включиться и отключиться панель управления.
8. Трещина в кухонной керамической плите.	Опасность! Срочно отключить керамическую [ЗАТК] плиту от сети (предохранитель). Обратиться в ближайший сервис.
9. Если повреждение всё ещё остаётся не отремонтированым.	Отключить кухонную керамическую плиту от сети (предохранитель!). Обратиться в ближайший пункт по ремонту.Важно!Вы несёте ответственность за правильное состояние оборудования и правильную его эксплуатацию в домашнем хозяйстве. Если Вы вызываете сервис по причине ошибки обслуживания плиты, то такой визит сервисного обслуживания, даже в период действия гарантии, будет связан для Вас с дополнительной оплатой услуги.За повреждения, которые возникли по причине несоблюдения данной инструкции, производитель ответственности не несёт.
10. Индукционная плита издаёт «хрипящие» звуки.	Это нормальное явление. Работает охлаждающий вентилятор электронный системы.
11. Индукционная плита издаёт свистящие звуки.	Это нормальное явление. Согласно с частотой работы катушек во время пользования несколькими нагревательными зонами одновременно, при работе на максимальную мощность, плита издаёт лёгкий свист.
12. Символ E2 Перегрев индукционных катушек		- недостаточное охлаждение,- проверить, соответствуют ли инструкции обслуживания установка и монтаж плиты в мебель.- проверить, соответствует ли кастрюля параметрам со стр. 17 данной инструкции.

Номинальное напряжение 220-240/380-415B

2N\~50/60 Гц

Номинальная мощность плит: 7,4 кВт

Модель ВНІ6*

• индукционное нагревательное поле:
• индукционное нагревательное поле «Booster»: ∅ 160 мм 1400/2100Вт
• индукционное нагревательное поле «Booster»: ∅ 200 мм 2300/3000Вт

Размеры 592 x 522 x 50;

Вес са.9,3 кг;

Соответствует требованиям норм ЕН 60335-1; ЕН 60335-2-6, обязующих в Европейском Союзе.

Производитель свидетельствует

Настоящим производитель свидетельствует, что данный бытовой прибор отвечает основным требованиям нижеприведенных директив и требований

• директива по низковольтному оборудованию 2014/35/EC,
  • директива по электромагнитной совместимости 2014/30/EC
• директива по экологическому проектированию 2009/125/EC,
• требование „о безопасности низковольтного оборудования" ТР ТС 004/2011,
• требование „электромагнитная совместимость технических средств“ ТР ТС 020/2011

Прибор маркируется единым знаком обращения – на него выдан сертификат соответствия для предъявления в органы контроля за рынком.
