ASC 145 Duo - Зарядное устройство METABO - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторов
Бренд	Metabo
Модель	ASC 145 Duo
Входное напряжение	230 В ~ 50/60 Гц
Выходные напряжения	12 – 36 В (в зависимости от аккумулятора)
Максимальный зарядный ток	8 А
Количество гнезд	2
Типы совместимых аккумуляторов	Li-Ion (12 В – 36 В, 1,3 Ач – 10 Ач) и NiCd (12 В, 1,7 Ач)
USB-порт	5 В пост. тока / 1,5 А
Индикаторы	Светодиодные индикаторы (работа и предупреждение)
Охлаждение	Встроенный вентилятор
Температура зарядки	от 0 °C до 40 °C
Класс защиты	II (двойная изоляция)
Автотест	Да, при подключении
Режим обслуживания	Да (поддержание заряда)
Совместимость с системами	CAS (Cordless Alliance System)
Защита	От перегрева, неисправного аккумулятора, короткого замыкания
Ремонт	Уполномоченным специалистом

Часто задаваемые вопросы - ASC 145 Duo METABO

Как зарядить аккумулятор с помощью зарядного устройства ASC 145 Duo?

Вставьте аккумулятор до упора в скользящее гнездо (1). Контрольный индикатор (2) мигает во время зарядки. По окончании индикатор горит постоянно (режим обслуживания). Зарядное устройство может заряжать два аккумулятора одновременно.

Сколько времени требуется для зарядки аккумулятора?

Время зарядки зависит от емкости и температуры. Например, аккумулятор 18 В/4,0 Ач заряжается примерно за 30 минут (ток 8 А). Обратитесь к таблице характеристик в инструкции для точных значений.

Можно ли заряжать два аккумулятора одновременно?

Да, зарядное устройство ASC 145 Duo позволяет заряжать два аккумулятора одновременно и независимо в двух своих гнездах.

Совместимо ли зарядное устройство с аккумуляторами других брендов?

Оно предназначено для аккумуляторов Metabo и аккумуляторов системы CAS (Cordless Alliance System). Используйте только совместимые аккумуляторы.

Что делать, если мигает предупредительный индикатор (3)?

Это указывает на неисправный или неправильно вставленный аккумулятор. Немедленно извлеките аккумулятор и проверьте его состояние и положение.

Что означает постоянно горящий предупредительный индикатор?

Аккумулятор не заряжается из-за слишком высокой или слишком низкой температуры. Подождите, пока температура не вернется в диапазон от 0 °C до 50 °C, зарядка начнется автоматически.

Можно ли зарядить смартфон через USB-порт?

Да, зарядное устройство имеет USB-порт, обеспечивающий 5 В/1,5 А. Откройте крышку, подключите подходящий USB-кабель. Внимание: передача данных не поддерживается.

Как ухаживать за зарядным устройством?

Следите, чтобы вентиляционные отверстия были свободны, не подвергайте устройство воздействию влаги, храните в недоступном для детей месте. Не открывайте зарядное устройство, ремонт должен выполняться специалистом.

Что делать при появлении дыма или возгорании?

Немедленно отключите шнур питания. Никогда не используйте воду для тушения электрического пожара.

Где можно получить запасные части или отремонтировать зарядное устройство?

Свяжитесь с представителем Metabo. Поврежденный шнур питания должен быть заменен производителем или авторизованным сервисным центром. Смотрите адреса на www.metabo.com.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASC 145 Duo METABO

ru Оригинальное руководство по эксплуатации 46

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим заявляем со всей ответственностью: данное зарядное устройство с идентификацией по типу и серийному номеру *1) отвечает всем действующим требованиям директив *2) и норм *3). Техническую документацию для *4) — см. на стр. 3.

2. Использование по назначению

Зарядное устройство предназначено только для зарядки аккумуляторных блоков Metabo и CAS (Cordless Alliance System).

С помощью данного зарядного устройства можно одновременно и независимо друг от друга заряжать два аккумулятора.

Данное устройство пригодно для зарядки/эксплуатации электрических приборов с USB-интерфейсом (например, смартфонов, MP3-плееров, планшетов и т. д.) без обмена данными.

Оба USB-разъема можно использовать одновременно или по отдельности.

Данное устройство не должно использоваться лицами, которые не в состоянии справиться с ним в силу своих ограниченных физических, психических или умственных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или если они получили от него соответствующие указания по использованию устройства.

ASC 145 DUO предназначено для зарядки литий-ионных аккумуляторных блоков (12–36 В, 1,3–10 А*ч, 3–10 ячеек).

Категорически запрещается выполнять зарядку неподзаряжаемых батарей. Опасность взрыва!

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые предписания по предотвращению несчастных случаев, а также прилагаемые указания по технике безопасности.

3. Общие указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ – В

целях снижения риска получения телесных

повреждений прочтите данное руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ!

Следует прочесть все инструкции и указания по технике безопасности.

Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжелых травм.

Необходимо сохранять все инструкции и указания по технике безопасности для использования в будущем.

Перед использованием зарядного устройства внимательно полностью прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте зарядное устройство другим лицам только вместе с ними.

4. Особые указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от

повреждений необходимо соблюдать указания, отмеченные в тексте данным символом!

Предупреждение об опасном электрическом напряжении!

Из неисправного литий- ионного аккумуляторного блока может вытекать

слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

Не ставьте на зарядку полностью заряженный аккумуляторный блок!

Предназначено для эксплуатации только в помещениях.

Примите меры по защите зарядного устройства от попадания влаги!

Не допускать детей к использованию инструмента.

Следите за детьми, чтобы они не использовали прибор в качестве игрушки.

Не допускайте детей к зарядному устройству/в рабочую зону!

Храните зарядное устройство в недоступном для детей месте!

При появлении дыма в зарядном устройстве или его возгорании немедленно выньте вилку из розетки!

Не вставляйте никаких предметов в вентиляционные прорези зарядного устройства. Опасность короткого замыкания или поражения электрическим током!

Не пользуйтесь неисправными аккумуляторными блоками!

Не заряжайте аккумуляторные блоки зарядными устройствами с технологией «AIR COOLED» в зонах с высоким содержанием металлической пыли.

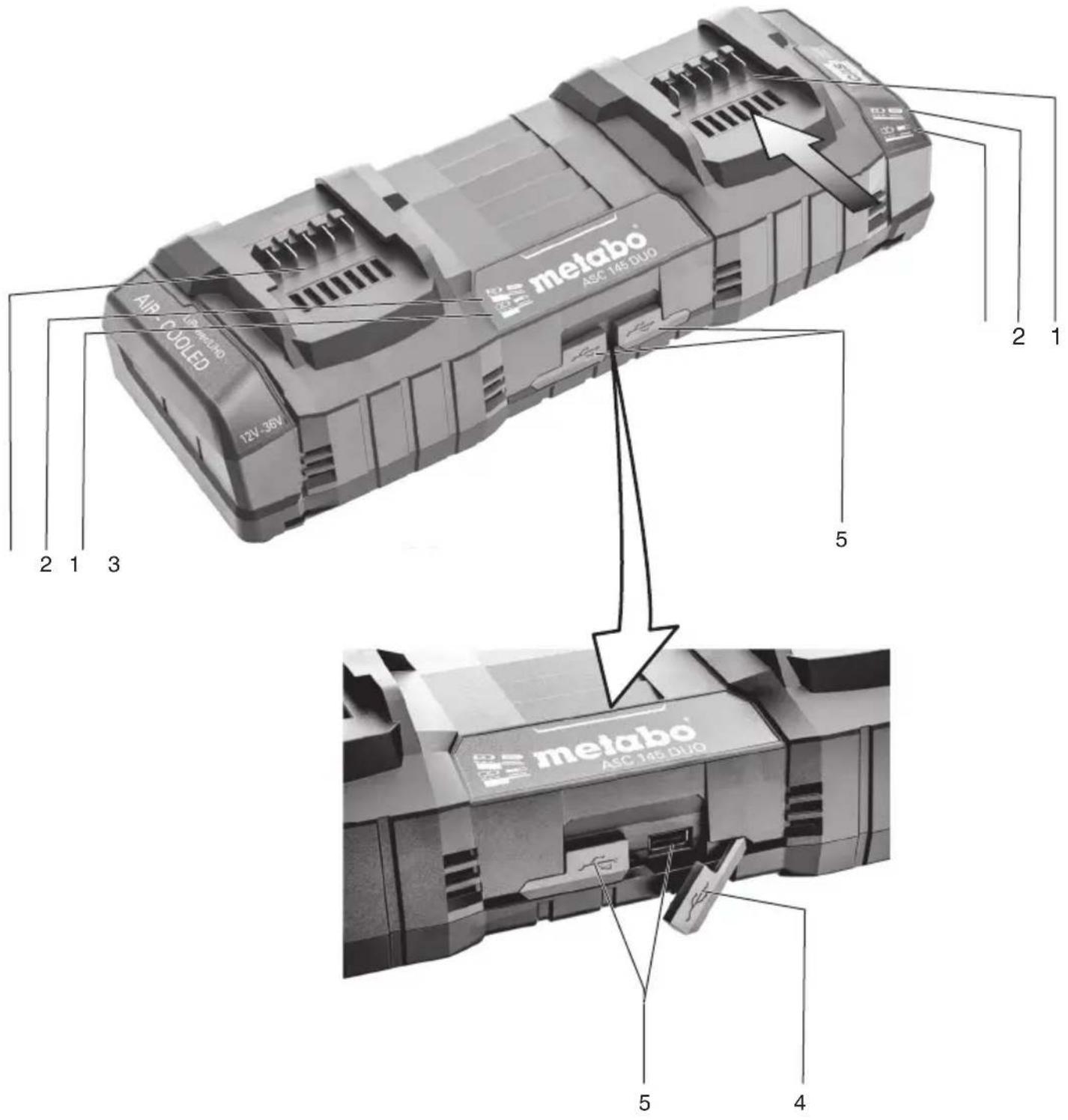

5. Обзор

См. стр. 2. Изображения могут использоваться в качестве примера для всех приборов.

1 Сдвижное посадочное место для аккумулятора
2 Индикатор режима
3 Предупреждающий индикатор
4 Крышка USB-разъема
5 U S B - разъем

6. Ввод в эксплуатацию

Передвводом в эксплуатацию проверить, совпадают ли указанные на заводской табличке значения напряжения и частоты сети с параметрами электросети.

Инструменты, подобные этому, которые генерируют постоянный ток, могут влиять на работу обычных автоматов защиты от тока утечки. Используйте автоматы защиты от тока утечки типа F или выше с током отключения макс. 30 мА.

Перед вводом в эксплуатацию зарядного устройства убедитесь в том, что вентиляционные прорези открыты.

Минимальное расстояние до других

предметов должно составлять не менее 5 см!

6.1 Самодиагностика

Вставьте вилку в розетку.

Предупреждающий индикатор (3) и индикатор режима (2) последовательно горят на протяжении около 1 секунды, встроенные вентиляторы работают около 5 секунд.

7. Эксплуатация

7.1 Зарядка аккумуляторного блока

Вставьте аккумуляторный блок полностью до упора в слайдер (1).

Индикатор режима (2) мигает.

Примечание: Чтобы проверить состояние заряда литий-ионных аккумуляторных блоков, сначала извлеките аккумулятор из зарядного устройства, а затем нажмите кнопку на аккумуляторном блоке.

7.2 Подзарядка аккумулятора

После завершения процесса зарядки зарядное устройство автоматически переключается на режим подзарядки.

Аккумуляторный блок может оставаться в зарядном устройстве и таким образом всегда быть готовым к работе.

РУССКИЙRU

7.3 Зарядка USB-прибора

• Включите устройство в розетку.
- Откройте крышку (4) USB-разъема (5). Подсоедините подходящий USB-кабель к USB-разъему питания (5) и зарядному USB-устройству.
- По окончании процесса зарядки отсоедините зарядное устройство от сети.

Подключайте только USB-приборы, совместимые со стандартом USB. При использовании с несовместимыми приборами возможны отказы, повреждения или травмы.

8. Сбои

8.1 Предупреждающий индикатор (3) горит постоянно

Аккумуляторный блок не заряжается. Температура слишком высокая / слишком низкая. Когда температура аккумуляторного блока составляет от 0 °C до 50 °C, процесс зарядки начинается автоматически.

8.2 Предупреждающий индикатор (3) мигает

• Аккумуляторный блок неисправен. Немедленно выньте аккумуляторный блок из зарядного устройства.
• Аккумуляторный блок неправильно вставлен в слайдер (1). См. главу 7.1.

9. Ремонт

К ремонту зарядного устройства допускаются только квалифицированные специалисты- электрики!

В случае повреждения сетевого кабеля данного прибора в целях безопасности необходимо обеспечить его замену изготовителем, специалистом сервисной службы либо другим лицом аналогичной квалификации.

Для ремонта зарядных устройств Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com.

10. Защита окружающей среды

Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших машин, упаковки и принадлежностей.

Только для стран ЕС: не утилизировать электроинструменты вместе с бытовыми отходами! Согласно европейской дирек- тиве 2012/19/EC по отходам электрического и электронного оборудования и соответству-

ющим национальным нормам отработавшие электроинструменты подлежат сбору с целью их последующей экологически безопасной переработки.

11. Технические характеристики

См. стр. 3.

$$ \begin{array}{l} \begin{array}{r l r} {U} & {=} & {\mathrm{диапазоннапряжений}} \ & & {\mathrm{аккумуляторногоблока}} \end{array} \ \mathbf {C} = \text { емкость аккумуляторного блока } \ I _ {C} = \text { ток зарядки } \ \mathbf {t} _ {\text { }} = \text { время зарядки } \ \end{array} $$

1) В зависимости от остаточной емкости и температуры аккумуляторного блока реальное время зарядки может не совпадать с указанными значениями.

Рекомендуемая температура окружающего воздуха при зарядке: от 0 °C до 40 °C.

Оставляем за собой право на изменения, обусловленные техническим прогрессом.

Прибор соответствует классу защиты II \~ переменный ток

Информация для покупателя:

Сертификат соответствия: № ЕАЭС RU C-DE.ГБ09.В.00131/20, срок действия с 10.02.2020 по 09.02.2025 г., выдан органом по сертификации продукции Общество с ограниченной ответственностью "Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Декларация о соответствии: № ЕАЭС N RU Д-DE.ГБ09.В.00348/20, срок действия с 04.03.2020 по 26.02.2025 г., зарегистрирована органом по сертификации продукции Общество с ограниченной ответственностью "Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Страна изготовления: Вьетнам

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства указана на зарядном устройстве

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки
