Тип продукта	Дровяная печь для сауны
Бренд	Harvia
Модель	WK280CT
Тип топлива	Натуральные дрова
Тепловая мощность	26,6 кВт
КПД	67 %
Температура дымовых газов	422 °C
Выброс CO при 13 % O₂	0,8 %
Тяга	12 Па
Массовый расход дымовых газов	21,1 г/с
Количество дров для растопки	5 кг
Количество дров для подкладки	5,5 кг
Оптимальный зазор зольника	38 мм
Безопасное расстояние (сбоку/сзади) до горючих материалов	375 мм
Безопасное расстояние (спереди) до горючих материалов	375 мм
Безопасное расстояние до потолка	1280 мм
Рекомендуемый диаметр камней	10–15 см
Диаметр дымохода	115 мм
Сертификация	EN 15821:2010, проверено VTT (0809)
Назначение	Многоразовая дровяная печь для частных саун
Обслуживание камней	Перекладывать не реже одного раза в год
Обслуживание дымохода	Регулярная очистка, особенно после длительного неиспользования

Часто задаваемые вопросы - WK280CT HARVIA

Какие дрова лучше всего подходят для Harvia WK280CT?

Сухие колотые дрова, такие как береза или бук. Влажность древесины существенно влияет на эффективность сгорания. Не используйте лакированную, пропитанную древесину или отходы.

Как правильно топить печь?

Опустошите зольник, закройте крышку, загрузите дрова (крупные внизу, мелкие сверху) и подожгите сверху. Закройте дверцу и регулируйте тягу с помощью зольника. Откройте крышку во время парения.

Как избежать перегрева печи?

Не превышайте указанные количества дров (5 кг для растопки, 5,5 кг для подкладки). При необходимости дайте печи и дымоходу остыть. Температура в сауне не должна превышать 100 °C.

Как укладывать камни для сауны?

Используйте камни диаметром 10–15 см. Нижний слой укладывайте плотно между передней частью и корпусом печи, верхние – свободно, чтобы воздух мог циркулировать. Укладывайте только после первого остывания печи.

Что делать при возгорании сажи?

Закройте зольник, дверцу печи и дымоход. Вызовите пожарную службу. Не пытайтесь тушить водой. После возгорания сажи трубочист должен проверить печь и дымоход.

Какие безопасные расстояния необходимо соблюдать?

До горючих материалов: 375 мм сбоку/сзади и спереди, 1280 мм до потолка. При использовании защитного кожуха расстояния уменьшаются (см. рисунок 9).

Как чистить печь?

Опустошайте зольник перед каждой топкой. Удаляйте сажу и золу из дымовых каналов через сажевые отверстия. Протирайте пыль и грязь влажной тканью.

Можно ли изменить направление открывания дверцы печи?

Да, дверцу можно установить с открыванием влево или вправо. Следуйте инструкции и рисунку 14 в руководстве по эксплуатации.

Что делать, если сауна не нагревается?

Проверьте, подходит ли печь для размера сауны (мощность слишком мала). Убедитесь, что дрова сухие, тяга в дымоходе хорошая и дымовые каналы не засорены.

Как провести первую топку?

Топите печь без камней на улице, чтобы выжечь защитный слой. Будет много дыма. Удалите остатки краски механическим способом. Укладывайте камни только после полного остывания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WK280CT HARVIA

RU Инструкция по установке и эксплуатации дровяной каменки

196084, г. Санкт-Петербург,

ул. Заставская, дом 7

E-mail: [e-mail]

Поздравляем с превосходным выбором! Соблюдение данной инструкции по эксплуатации и обслуживанию гарантирует максимальное качество работы каменок Harvia в течение длительного времени.

Перед установкой и началом использования каменки внимательно прочитайте инструкцию. Сохраните ее для обращения в дальнейшем.

ОГЛАВЛЕНИЕ

1. ОБЩИЕ СВЕДЕНИЯ ....40

1.1. Элементы конструкции каменки 40

1.2. Принцип работы каменки 41

1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .....42

2.1. Меры предосторожности 42

2.2. Подготовка каменки к эксплуатации.... 42

2.3. Топочный материал 42

2.4. Камни для каменки 43

2.5. Прогрев каменки 43

2.6. Вода в сауне 45

2.7. Обслуживание 45

2.8. Возможные неисправности 46

1. ИНСТРУКЦИЯ ПО УСТАНОВКЕ .....47

3.1. Перед установкой 47

3.1.1. Вентиляция помещения сауны 47

3.1.2. Защита пола 48

3.1.3. Безопасные расстояния 49

3.2. Установка каменки 50

3.2.1. Регулируемые ножки каменки 50

3.2.2. Присоединение каменки к каменному дымоходу 50

3.2.3. Присоединение печи к стальному дымоходу Harvia 52

3.3. Установка рукояток 53

3.4. Изменение стороны подвески дверцы каменки ..... 53

3.5. Дополнительные принадлежности 54

ET

	Classic 280 TopWK280CT
Объем помещения сауны (м3)Sauna ruumala (m3)	10–26
Класс термической стойкости дымоходаKorstna nõutav temperatuuriklass	T600
Диаметр соединительного отверстия (мм)Suitsuava diameeter (mm)	115
Вес камней (макс. кг)Kivide hulk (max. kg)	60
Размер камней (см)Kivide suurus (cm)	Ø10–15
Вес каменки (кг)Kaal (kg)	80
Ширина (мм)Laius (mm)	485
Глубина (мм)Sügavus (mm)	520
Высота (мм) + регулируемые по высоте ножки (мм)Kõrgus (mm)+ reguleeritavad jalad (mm)	930+ 0–30
Толщина верхней плиты топки (мм)Põlemiskambri lae paksus (mm)	6
Максимальная длина поленьев (см)Kütterpuude maksimaalne pikkus (cm)	39
Диаметр поленьев (см)Kütterpui läbimõõt (cm)	8–15
Объем резервуара для воды (л)Veemahuti maht (l)	–

Таблица 1. Технические данные
Tabel 1. Tehnilised andmed

Эксплуатационные характеристики
Toimivusdeklaratsioon

Предполагаемое использование Kasutusala	Дровяные печи многоразового нагрева для сауны Jätkukütmisega tahke kütusega saunaahjud	[0xwz]	[53k4]	Harvia Oy PL 12 40951 Muurame Finland 16 EN 15821:2010
Изделие соответствует следующим стандартам Toode vastab järgmistele standarditele	Изделия тестируются в соответствии с методиками, описанными в стандарте EN 15821:2010 Tooted on testitud vastavalt meetoditele kirjaldatud standards EN 15821:2010
Извещающий орган (идентификационный номер) Teavitaud asutus (identifitseerimisnumber)	VTT, PL 1000, 02044 VTT, Finland (0809)

	DoP0726Pro
	Classic 280 TopWK280CT
ТопливоKüte	ДревесинаPuit
Пожарная безопасность(опасность инициации пожара для смежных элементов)Tuleohuts(süütamine, risk lähedal asuvatele materjalidele)	p
- безопасные расстояния до сгораемых материалов- ohutuskaugused süttivate materjalideni	3.1.3.
Выброс горючих веществPõlemisprotsessi heitgaasid	p
Температура поверхностиPinnatemperatuur	p
Выделение опасных веществOhtlike ühendite eritamine	NPD
Возможность очисткиPuhastatavus	p
Температура печных газов *Suitsugaaside temperatuur*	422 °C
Механическая прочностьMehhaaniline vastupidavus	p
Тепловая мощностьKüttevõimsus leiliruumis	26,6 кВт/кW
- выброс монооксида углерода (мг/м3) при 13% O_2 - CO emission (mg/m3) 13% O_2 sisalduse juures	p (10033 мг/м3 / mg/m3)
- выброс монооксида углерода (%) при 13% O_2 - CO emission (%) 13% O_2 sisalduse juures	p (0,8 %)
- полный коэффициент полезного действия- kogueffektiivsus	p (67 %)
- тяга дымохода *- tömbetugevus*	12 Pa
- закладка при розжиге- puude kogus süütamisel	5 кг/kg
- повторные закладки- puude kogus järgnevaltel täitmistel	5,5 кг/kg
- зазор зольника (после растопки)- tuhaluugi avatus (peale süütamise faasi)	38 мм/mm
Срок службыVastupidavus	p
Массовый расход печных газов *Tekkiv suitsugaaside mass*	21,1 г/сек / g/s

* Дверца топки закрыта/Uks suletud
p Соответствие/Test läbitud

Таблица 2.

Tabel 2.

Muurame, Finland, 8.4.2015 Teemu Harvia

Технический директор/Тehniline direktor

Тщательно подбирайте мощность каменки. При выборе каменки со слишком малой нагревательной способностью ее придется прогревать более интенсивно и в течение более продолжительного времени, что сократит срок ее службы.

При выборе каменки обратите внимание на то, что для прогрева поверхностей потолка и стен, не имеющих теплоизоляционного покрытия (например, кирпич, стекло, кафельная плитка и бетон), требуется каменка большей мощности. При расчетах для помещения со стенами и потолками из таких материалов на каждый квадратный метр следует добавить еще 1,2 м объема. Если стены сауны изготовлены из массивных бревен, кубатуру необходимо умножить на 1,5. Примеры:

• Помещение сауны объемом 10 м ^3 с кирпичной стеной, ширина и высота которой составляют по 2 метра соответственно, эквивалентно помещению сауны объемом приблизительно 15 м ^3 .
• Помещение сауны объемом 10 м ^3 со стеклянной дверью эквивалентно помещению сауны объемом приблизительно 12 м ^3 .
• Помещение сауны объемом 10 м ^3 со стенами из массивных бревен эквивалентно помещению сауны объемом приблизительно 15 м ^3 .

При необходимости продавец или представитель нашего дилера помогут выбрать каменку необходимой мощности. Более подробную информацию можно получить на нашем сайте в Интернете www.harviasauna.com.

1.1. Элементы конструкции каменки

A. Верхнее соединительное отверстие
В. Заднее соединительное отверстие
С. Отверстие для удаления сажи
D. Дверца топки
Е. Зольник
F. Крышка
G. Рукоятка крышки

1. ÜLDIST

Рисунок 1. Элементы конструкции каменки. Внимание! Используйте только запасные части, рекомендованные изготовителем каменки. Несанкционированная модификация каменки запрещается.

1.2. Принцип работы каменки

Крышка каменки предназначена для управления движением воздуха через каменку. Пока крышка закрыта, камни нагреваются, но сауна остается умеренно нагретой. Только когда крышка открыта, каменка начинает нагревать воздух парной на полной мощности. Когда воздух в парной теплый, а камни горячие, парение происходит при подходящей для этого приятной влажности.

Если крышка остается открытой во время нагрева, то каменка нагревает сауну как обычная печь.

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перед установкой и началом использования каменки внимательно прочитайте инструкцию.

2.1. Меры предосторожности

• Слишком долгое пребывание в горячей сауне вызывает повышение температуры тела, что может оказаться опасным.
• Будьте осторожны с горячими камнями и металлическими частями каменки. Они могут вызвать ожоги кожи.
• Избегайте поддачи пара, если кто-то находится вблизи каменки, так как горячий пар может вызвать ожоги.
• Не подпускайте детей к каменке.
  • В сауне нельзя оставлять без присмотра детей, инвалидов и слабых здоровьем.
• Связанные со здоровьем ограничения необходимо выяснить с врачом.
• О парении маленьких детей необходимо про- консультироваться у педиатора.
• Передвигайтесь в сауне с осторожностью, так как пол и полки могут быть скользкими.
• Не парьтесь под влиянием алкоголя, лекарств, наркотиков и т. п.
• Не спите в нагретой сауне.
• Морской и влажный климат может вызвать коррозию металлических поверхностей каменки.
• Не используйте парильню в качестве сушилки для одежды во избежание возникновения пожара.

2.2. Подготовка каменки к эксплуатации

Первый прогрев рекомендуется проводить на открытом пространстве. Топка каменки окрашена защитным составом, который испаряется при первом прогреве. При этом будет выделяться дым. После прекращения выделения дыма каменка готова для дальнейшего использования. Удалите остатки краски механическим способом с помощью, например, проволочной щетки и пылесоса.

Установите дымовые трубы (В.5.) для обеспечения тяги. Это также будет способствовать удалению запахов из дымовых труб.

• Перед первым нагревом закройте верхнее соединительное отверстие заглушкой или установите на это отверстие дымовую трубу. (3.2.2.)

- До первого прогрева в каменку не следует класть камни. Кладите камни в каменку только, когда она полностью остынет после первого прогрева.

Не лейте воду на каменку, когда топите ее первый раз. Это может повредить краску нашенных поверхностях.

2.3. Топочный материал

Наилучшим материалом для прогрева каменки является сухое дерево. При тесном контакте друг с другом сухие колотые дрова трескаются. Влага, содержащаяся в дровах, оказывает значительное влияние на чистоту горения и эффективность каменки. Можно разжечь огонь с помощью бересты или газет.

Различные виды древесины имеют разную теплоту сгорания. Например, для получения одинакового количества

2. KASUTUSJUHISED

тепла буковых дров нужно сжечь на 15 % меньше, чем березовых. При сжигании большого количества древесины с высокой теплотой сгорания срок службы каменки уменьшается!

Не рекомендуется сжигать в каменке следующие материалы:

• Горючие материалы с высокой теплотой сгорания (такие, как ДСП, пластмасса, уголь, брикеты, гранулы)
- Окрашенную или пропитанную древесину
- Мусор (такой, как ПВХ-пластик, текстиль, кожа, резина, одноразовые пеленки)
• Садовый мусор (такой, как трава, листья)

2.4. Камни для каменки

• Диаметр камней не должен превышать 10-15 см.
• В качестве камней для каменки необходимо использовать только надлежащие камни, предназначенные для конкретной цели. Подходящими горными породами являются перидотит, оливин-долерит и оливин. Не следует использовать встречающиеся в природе супракрустальные породы.
• Перед укладкой в каменку необходимо очистить камни от пыли.

Первый прогрев рекомендуется проводить на открытом воздухе. Кладите камни в каменку только, когда она полностью остынет после первого прогрева. Teostage esimene kütmine öues. Asetage kivid kerisele alles siis, kui keris on pärast esimest kütmist täielikult jahtunud.

1. Уложите камни плотным слоем между передней панелью наружного корпуса и топкой. Используйте камни, которые легко там помещаются.

2. Оставшиеся камни укладывайте достаточно редко, чтобы воздух мог циркулировать между ними.

3. Paiguta kivid tihedalt kerise korpuse ja esiosa kesta vahele. Ära kasuta liiga suuri kive.

4. Aseta ülejäänud kivid selliselt, et öhk pääseks nede vahelt kergesti tsirkuleerima.

Рисунок 2. Подготовка каменки и укладка камней Joonis 2. Kerise ettevalmistamine ja kivide ladumine

2.5. Прогрев каменки

Перед прогревом каменки следует убедиться, что в пределах безопасного расстояния от нее или в помещении сауны нет посторонних предметов. Вытяжные вентиляторы могут вызывать проблемы при работе в том же месте, что и печь.

2.5. Kerise kütmine

1. Опорожните зольник.
2. Закройте крышку. (▶1.2.)
3. Заложите дрова в топку так, чтобы между ними мог свободно циркулировать воздух, поступающий в топку. Самые крупные дрова положите вниз, а более мелкие - наверх. Используйте поленья диаметром 8-12 см. (Учитывайте объем закладки для розжига, таблица 2.)
4. Сверху на дрова положите щепки для разжигания. При разжигании дров с верхней части снижается количество выбросов.
5. Зажгите щепки и закройте дверцу. Силу тяги можно регулировать путем открытия зольника. Печь не предназначена для эксплуатации с открытой дверцей топки.

Внимание! При эксплуатации ручки нагреваются. Для открывания и закрывания дверцы топки и зольника используйте поставляемое приспособление (рисунок 4).

- Однако необходимо обеспечивать достаточную тягу для надлежащего прогрева камней. При нагреве каменки рекомендуется сначала держать зольник приоткрытым.

- Чрезмерная тяга приведет к нагреву корпуса каменки докрасна, что значительно сократит срок ее службы.

- Это обеспечит надлежащее горение. При приеме сауны, и когда помещение сауны уже нагрето, зольник можно закрыть, чтобы уменьшить огонь и снизить потребление дров. Оптимальный зазор для зольника смотрите в таблице 2.

Более длительное интенсивное нагревание влечет за собой риск возгорания!

• Чрезмерное нагревание (например, несколько полных загрузок подряд) приведет к перегреву каменки и дымохода, что сокращает срок службы каменки и может стать причиной пожара.
• Практика показывает, что температуры, превышающие 100 °C, слишком высоки для сауны.
• Используйте то количество дров, которое указано в инструкциях по нагреву. При необходимости дайте каменке, дымоходу и помещению сауны остыть.

2.6. Вода в сауне

Вода, которой поддают на камни, должна быть чистой водопроводной водой. Убедитесь, что качество воды на достаточном уровне, так как вода с повышенным содержанием соли, извести, железа или гумуса может привести к преждевременной коррозии каменки. В частности, морская вода приведет к очень быстрой коррозии каменки. К качеству водопроводной воды применяются следующие требования:

• содержание гумуса <12 мг/литр
• содержание железа <0,2 мг/литр
• содержание кальция <100 мг/литр
• содержание марганца <0,05 мг/литр

Лейте воду для сауны только на камни. Если плеснуть воду на нагретые стальные поверхности,

на них могут образоваться вздутия вследствие сильного перепада температур.

2.7. Обслуживание

Каменка

• Перед нагревом каменки необходимо всегда очищать зольник, чтобы воздух для горения, проходящий через зольник, охлаждал колосник и увеличивал срок его службы. Найдите металлический контейнер, желательно стоячей модели, чтобы собирать золу.

Так как в удаляемой золе могут быть горячие угольки, держите контейнер для золы подальше от горючих материалов.

• Сажу и пепел, накапливающиеся в дымовых каналах каменки, необходимо время от времени удалять через круглые отверстия для удаления сажи по боковым сторонам пространства для камней (1.1.).
• Из-за больших температурных колебаний при эксплуатации камни разрушаются. Следовательно, необходимо их перекладывать, по меньшей мере, раз в год или даже чаще при частом использовании сауны. В то же время, остатки камней необходимо удалять из пространства для камней, а разрушенные камни заменять новыми.
  • Влажной тряпкой удалите грязь и пыль с каменки.

Дымоход

• Дымоход и соединительные трубы должны чиститься периодически и дополнительно, если печью не пользовались длительное время.

• Вследствие неполного сгорания топлива и недостаточной очистки дымохода накопившаяся в нем сажа может вспыхнуть. Действия, которые необходимо предпринять в случае пожара в дымоходе:

• Закройте зольник, дверцу топки и задвижку (если она установлена).

• Свяжитесь с местной пожарной охраной.
• Не пытайтесь тушить огонь, используя воду.
• После возгорания сажи трубочист должен перед использованием проверить печь и дымоход.

2.8. Возможные неисправности

Нет тяги в дымоходе. Дым поступает в сауну.

• Неплотное соединение дымохода. Произведите герметизацию соединений (▶3.2.2.).
  • Холодный кирпич дымохода.
• Вытяжной вентилятор или иное устройство в помещении создает низкое давление. Убедитесь, что приточный воздух для компенсации этого эффекта поступает в достаточном объеме.
• Одновременно используется несколько отопительных устройств. Убедитесь, что компенсирующий воздух поступает в достаточном объеме.
  • Заполнен зольник.
  • Засор в дымовых каналах каменки (2▶7.).
• Соединительная труба вставлена в дымоход слишком глубоко (3.2.2.).

Каменка не нагревается.

• Помещение сауны слишком большое для нагревательной способности каменки (см. Таблица 1).
• В сауне много стен без теплоизолирующего покрытия (▶1.).
• Топочный материал влажный или низкого качества (2.3.).
  • Недостаточная тяга в дымоходе.
  • Засор в дымовых каналах каменки (2▶7.).

Камни в каменке не нагреваются.

• Помещение сауны слишком маленькое для нагревательной способности каменки (▶1.).
• Недостаточная тяга в дымоходе.
  • Топочный материал влажный или низкого качества.
  • Засор в дымовых каналах каменки (207.).
• Проверьте размещение камней (24.). Уберите мелкие обломки камней и камни диаметром менее 10 см из отведенного под них пространства. Замените разрушившиеся камни целыми более крупного размера.

Возникновение запахов.

• См. раздел 2.2.
- Нагретая каменка может усиливать запахи, присутствующие в воздухе, даже если их источником не является сама сауна или каменка. Примеры: краска, клей, масло, высыхающие материалы.

Деревянные поверхности в сауне чернеют.

- Потемнение деревянных поверхностей сауны со временем – нормальное явление. Потемнение может быть ускорено солнечным светом, теплом каменки, защитными средствами на стенах (имеют низкую тепловую устойчивость), мелкими частицами от камней каменки, поднимаемыми воздушным потоком, дымом, попадающим в сауну, например, во время подкладки дров.

3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

3.1. Перед установкой

Перед установкой каменки убедитесь, что соблюдены все безопасные расстояния. В пределах установленных безопасных расстояний вокруг каменки не должно быть электроприборов, проводов или воспламеняющихся материалов. При монтаже необходимо учитывать безопасные расстояния дымохода!

• Установку устройства необходимо выполнять в соответствии со всеми местными правилами, включая те, которые ссылаются на национальные либо европейские стандарты.
• Печь не предназначена для установки в дымоход совместного использования.
• Дополнительную информацию относительно требований противопожарной безопасности можно получить в местной противопожарной службе.

3.1.1. Вентиляция помещения сауны

Вентиляция сауны может быть устроена следующим образом:

Естественная вентиляция (рисунок 5)

A. Приточное отверстие для поступления свежего воздуха должно располагаться близко к полу возле каменки, а
В. вытяжное отверстие должно находиться как можно дальше от каменки под потолком. Так как сама каменка обеспечивает эффективную циркуляцию воздуха, вытяжное отверстие предназначено, прежде всего, для удаления влаги из сауны после парения.

Механическая вытяжная вентиляция (рисунок 6)

A. Приточное отверстие для поступления свежего воздуха должно располагаться на высоте ок. 500 мм над каменкой, а
В. вытяжное отверстие должно быть как можно ближе к полу, например, под полком.

3. PAIGALDUSJUHIS

3.1. Enne paigaldamist

Рисунок 6. Механическая вытяжная вентиляция Joonis 6. Mehaaniline öhu väljatömte

RU ET

3.1.2. Защита пола

Рисунок 7.

A. Бетонный пол без плитки. Каменку можно устанавливать на бетонный пол без каких-либо особых мер предосторожности, если толщина бетона составляет, по меньшей мере, 60 мм. Убедитесь, что в бетоне под каменкой нет электрических проводов или труб водопровода.
В. Пол с кафельным покрытием. Клеи и штукатурка для пола и гидроизоляционные материалы, уложенные под плитку, неустойчивы к теплу, излучаемому каменкой. Для защиты пола можно использовать защитное основание Harvia (≥3.5.) либо другую подобную защиту от теплового излучения.
С. Пол из легковоспламеняющихся материалов. Для защиты пола можно использовать защитное основание Harvia (3.5.). Если пол перед дверцей каменки сделан из сгораемого материала, установите защиту пола, изготовленную из несгораемого материала.

Печь должна устанавливаться на пол с соответствующей нагрузочной способностью.

Если существующий пол не удовлетворяет этому необходимому предварительному условию, то для его достижения должны быть приняты подходящие меры (например, установка распределяющей нагрузку плиты).

Светлые материалы пола загрязняются золой, частицами камня и металла, падающими с

каменки. Используйте покрытия для пола из темных материалов и темный цемент для швов.

Рисунок 7. Защита пола (все размеры приведены в миллиметрах)
Joonis 7. Pöranda kaitsmine (köik möötmed millimeetrites)

3.1.3. Безопасные расстояния

Рисунки 8 и 9.

A. Потолок. Минимальное расстояние от верха каменки до потолка составляет 1280 мм.
В. Кирпичные стены. Оставьте между стенами и каменкой 50 мм так, чтобы воздух мог циркулировать за каменкой и сбоку. Если каменка установлена в ниже стены, оставьте между ней и стенами расстояние 100 мм для обеспечения циркуляции воздуха.

С. Стены и полки изготовлены из воспламеняющихся материалов. Минимальное безопасное расстояние до воспламеняющихся материалов: 375 мм с обеих сторон каменки и позади нее, 375 мм перед ней.

D. Пространство, необходимое для использования и технического обслуживания. Требуется не менее одного квадратного метра площади перед каменкой для ее использования и обслуживания.

Рисунок 8. Безопасные расстояния (все размеры приведены в миллиметрах)
Joonis 8. Ohutuskaugused (köik möötmed millimeetrites)

WX017

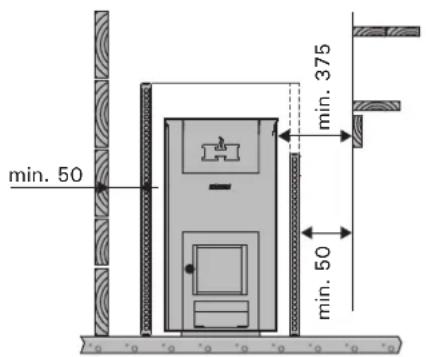

Рисунок 9. Безопасные расстояния с защитными ограждениями (все размеры приведены в миллиметрах)
Joonis 9. Ohutuskaugus koos kaitseseinaga (köik möötmed millimeetrites)

3.2. Установка каменки

3.2.1. Регулируемые ножки каменки

Регулируемые ножки позволяют надежно установить каменку на неровном полу. Регулируемый диапазон 0-30 мм. Регулируемые ножки следует отвернуть настолько, чтобы их можно было регулировать открытым ключом (17 мм), когда каменка установлена на место.

Внимание! При передвижении каменки по полу ее регулируемые ножки могут поврепокрытие пола.

3.2.2. Присоединение каменки к каменному дымоходу

Проделайте отверстие в огнеупорной стене для присоединения к дымоходу. Диаметр отверстия должен быть немного больше диаметра соединительной дымовой трубы. Подходящий зазор вокруг трубы составляет примерно 10 мм. Обратите внимание на то, что отверстие должно находиться на соответствующей высоте, если Вы намереваетесь использовать, например, защитное основание. Рекомендуется закруглить внутренние края отверстия дымохода, чтобы обеспечить беспрепятственный проход печных газов в дымоход. Для облегчения процедуры установки каменки предусмотрены дополнительные принадлежности (№3.5.).

Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (рисунок 10)

1. Отогните вниз заслонку заднего соединительного отверстия.
2. Присоедините соединительную дымовую трубу к заднему соединительному отверстию. Убедитесь, что соединительная труба надежно закреплена на месте.
3. Установите каменку на место. Не перекройте дымоход, задвинув соединительную дымовую трубу слишком глубоко. При необходимости, укоротите трубу.
4. Загерметизируйте место входа соединительной трубы в стену, например, с помощью огнеупорной минеральной ваты. Проверьте качество герметичного уплотнения дымовой трубы. При необходимости добавьте минеральной ваты.

3.2. Kerise paigaldamine

3.2.1. Kerise reguleeritavad jalad

Рисунок 10. Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (все размеры приведены в миллиметрах)
Joonis 10. Kerise ühendamine suitsulõõriga tagumise ühendusava kaudu (köik möötmed millimeetrites)

Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие (рисунок 11)

Для верхнего соединения (18.5.) понадобятся угловая дымовая труба (45° или 90°) и соединительная дымовая труба WZ020ST.

1. Удалите обозначенную просечкой крышку.
2. Откройте заслонку заднего соединительного отверстия.
3. Переставьте заглушку с верхнего соединительного отверстия на заднее.
4. Отогните крепежные пружины заглушки в стороны через верхнее соединительное отверстие, чтобы заглушка плотно зафиксировалась в отверстии.
5. Отогните заслонку назад и закрепите ее винтом.
6. Присоедините дымовую трубу к верхнему соединительному отверстию. Убедитесь, что соединительные трубы надежно закреплены.
7. Задвиньте каменку на место. Не перекройте дымоход, задвинув соединительную дымовую трубу слишком глубоко. При необходимости, укоротите трубу.
8. Загерметизируйте место входа соединительной трубы в стену, например, с помощью огнеупорной минеральной ваты. Проверьте качество герметичного уплотнения дымовой трубы. При необходимости добавьте минеральной ваты.

Рисунок 11. Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие (все размеры приведены в миллиметрах)
Joonis 11. Kerise ühendamine suitsulõõriga ülemise ühendusava kaudu (köik mõõtmed millimeetrites)

3.2.3. Присоединение печи к стальному дымоходу Harvia

Стальной дымоход Harvia с маркировкой CE может быть использован для отвода газообразных продуктов сгорания. Дымовые трубы дымохода изготовлены из нержавеющей стали; дымоход имеет огнеупорную изоляцию. Дымоход имеет круглое поперечное сечение. Диаметр дымовой трубы равен 115 мм, а диаметр внешней обшивки - 220 мм. Рисунок 12.

1. Удалите обозначенную просечкой крышку.
2. Откройте заслонку заднего соединительного отверстия.

3. Переставьте заглушку с верхнего соединительного отверстия на заднее.

4. Отогните крепежные пружины заглушки в стороны через верхнее соединительное отверстие, чтобы заглушка плотно зафиксировалась в отверстии.

5. Отогните заслонку назад и закрепите ее винтом.

6. Присоединение стальную трубу дымохода к верхнему соединительному отверстию в каменке. Убедитесь, что дымовая труба надежно закреплена на месте. Ознакомьтесь с подробными инструкциями по монтажу стального дымохода!

Если вокруг каменки используется защитная обшивка, изоляция дымохода должна на- чинаться на уровне верхнего края обшивки или ниже его.

Рисунок 12. Присоединение печи к стальному дымоходу Harvia (все размеры приведены в миллиметрах) Joonis 12. Kerise ühendamine Harvia teraskorstnaga (köik möötmed millimeetrites)

3.3. Установка рукояток

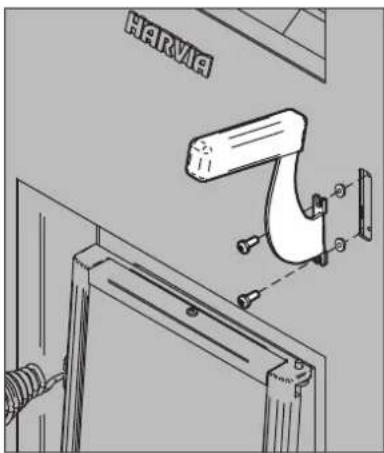

Рисунок 13.

3.3. Käepidemete paigaldamine

Vt joonis 13.

3.4. Изменение стороны подвески дверцы каменки

Дверь топки можно подвесить так, чтобы она открывалась либо вправо, либо влево. Рисунок 14.

3.5. Дополнительные принадлежности

A. Стальной дымоход Harvia WHP1500. ▶3.2.3.
В. Водонагреватель VL22I. Устанавливается на верхнем соединительном отверстии. При использовании защитного ограждения недостаточно большого размера, чтобы защитить воспламеняющиеся материалы вокруг каменки от тепла, исходящего от трубы между водонагревателем и дымоходом, на трубу следует установить радиаторное покрытие.
C. Радиаторное покрытие WZ020130. Устанавливается вокруг дымовой трубы. Безопасное расстояние от воспламеняющихся материалов до незащищенной дымовой трубы составляет 1 000 мм. При использовании радиаторного покрытия безопасное расстояние можно сократить до 500 мм.
D. Соединительная труба WZ020ST.
E. Защитное ограждение Harvia WX017.
F. Защитное основание Harvia WX018.
G. Угловая труба. Различные модели.
Н. Проходной фланец для дымовой трубы WZ020115. Закрывает отверстие дымохода и уплотнение в стене. Изготовлен из нержавеющей стали. Состоит из двух частей, что позволяет использовать его на трубах, изогнутых под различными углами.
I. Соединитель для каменных дымоходов

WZ011115. Подсоединяется к отверстию дымохода, не требует дополнительных уплотнителей. На внутренней стороне уже установлен уплотнитель.

3.5. Tarvikud

Рисунок 15. Дополнительные принадлежности (все размеры приведены в миллиметрах) Joonis 15. Tarvikud (köik möötmed millimeetrites)

S/N:

Kopioi kiukaan sarjanumero pakkauksesta tähän ja liitä ohje talokirjaan. Skriv in ugnens serienummer som finns på förpackningen här och bifoga anvisningen till husboken.

Перепишите с упаковки заводской серийный номер каменки и включите это руководство в домашнюю документацию. Kirjuta siia pakendil olev kerise seerianumber ja lisa juhend ehitise dokumentatsiooni juurde
