Produkttyp	Holzbeheizter Saunaofen
Marke	Harvia
Modell	WK280CT
Brennstoffart	Naturbelassenes Scheitholz
Heizleistung	26,6 kW
Wirkungsgrad	67 %
Abgastemperatur	422 °C
CO-Emission bei 13 % O₂	0,8 %
Förderdruck	12 Pa
Rauchgasmassenstrom	21,1 g/s
Anfeuerholzmenge	5 kg
Nachlegeholzmenge	5,5 kg
Optimale Aschekastenspalt	38 mm
Sicherheitsabstand (seitlich/hinten) zu brennbaren Materialien	375 mm
Sicherheitsabstand (vorne) zu brennbaren Materialien	375 mm
Sicherheitsabstand zur Decke	1280 mm
Empfohlener Steindurchmesser	10–15 cm
Schornsteinanschlussdurchmesser	115 mm
Zertifizierung	EN 15821:2010, geprüft durch VTT (0809)
Verwendungszweck	Mehrfach befeuerbarer Saunaofen für Privatsaunen
Wartung Steine	Mindestens einmal jährlich neu schichten
Wartung Rauchfang	Regelmäßige Reinigung, besonders nach langer Nichtnutzung

Häufig gestellte Fragen - WK280CT HARVIA

Welches Holz eignet sich am besten für den Harvia WK280CT?

Trockenes, gehacktes Brennholz wie Birke oder Buche. Die Feuchtigkeit des Holzes beeinflusst die Verbrennungseffizienz erheblich. Verwenden Sie kein lackiertes, imprägniertes Holz oder Abfallmaterialien.

Wie heize ich den Ofen richtig?

Leeren Sie den Aschekasten, schließen Sie den Deckel, legen Sie Holz ein (große unten, kleine oben) und zünden Sie oben an. Schließen Sie die Tür und regulieren Sie den Zug über den Aschekasten. Öffnen Sie den Deckel beim Saunieren.

Wie vermeide ich eine Überhitzung des Ofens?

Überschreiten Sie nicht die angegebenen Holzmengen (5 kg Anfeuerung, 5,5 kg Nachlegen). Lassen Sie Ofen und Schornstein bei Bedarf abkühlen. Die Saunatemperatur sollte 100 °C nicht überschreiten.

Wie stapel ich die Saunasteine?

Verwenden Sie Steine mit 10–15 cm Durchmesser. Stapeln Sie die untere Schicht dicht zwischen Vorderteil und Ofenkörper, die oberen locker, damit Luft zirkulieren kann. Erst nach dem ersten Abkühlen des Ofens auflegen.

Was ist bei einem Rußbrand zu tun?

Schließen Sie Aschekasten, Ofentür und Rauchabzug. Kontaktieren Sie die Feuerwehr. Versuchen Sie nicht, mit Wasser zu löschen. Nach einem Rußbrand muss der Schornsteinfeger Ofen und Abzug prüfen.

Welche Sicherheitsabstände muss ich einhalten?

Zu brennbaren Materialien: 375 mm seitlich/hinten und vorne, 1280 mm zur Decke. Bei Verwendung eines Schutzmantels reduzieren sich die Abstände (siehe Abbildung 9).

Wie reinige ich den Ofen?

Leeren Sie den Aschekasten vor jedem Heizen. Entfernen Sie Ruß und Asche aus den Rauchkanälen durch die Rußöffnungen. Wischen Sie Staub und Schmutz mit einem feuchten Tuch ab.

Kann ich die Öffnungsrichtung der Ofentür ändern?

Ja, die Tür kann auf links oder rechts montiert werden. Folgen Sie dazu der Anleitung und Abbildung 14 in der Bedienungsanleitung.

Was tun, wenn die Sauna nicht warm wird?

Prüfen Sie, ob der Ofen für die Saunagröße geeignet ist (Leistung zu gering). Stellen Sie sicher, dass das Holz trocken ist, der Schornsteinzug gut ist und die Rauchkanäle nicht verstopft sind.

Wie führe ich das erste Heizen durch?

Heizen Sie den Ofen ohne Steine im Freien, um die Schutzschicht zu verbrennen. Es entsteht viel Rauch. Entfernen Sie Farbreste mechanisch. Erst nach vollständigem Abkühlen die Steine einlegen.

BEDIENUNGSANLEITUNG WK280CT HARVIA

DE Anleitung für Montage und Gebrauch des holzbeheizten Saunaofens

Wir beglückwünschen Sie zu Ihrer guten Wahl! Der Harvia Saunaofen funktioniert am Besten und am längsten, wenn Sie ihn dieser Anleitung entsprechend benutzen und warten.

Lesen Sie die Anweisungen vor der Montage und Inbetriebnahme des Ofens aufmerksam durch. Bewahren Sie die Anweisungen zum späteren Nachschlagen gut auf.

INHALT

1. ALLGEMEINES 23

1.1. Ofenteile 23
1.2. Die Funktionsweise des Ofen 24

1. BEDIENUNGSANLEITUNG......25

2.1. Warnungen 25
2.2. Vorbereiten des Ofens zur Benutzung 25
2.3. Brennmaterial 25
2.4. Saunaofensteine....26
2.5. Heizen des Ofens....26
2.6. Saunawasser.... 28
2.7.Wartung....28
2.8. Störungen 29

1. MONTAGEANLEITUNG 30

3.1. Vor der Montage 30

3.1.1. Saunakabine.... 30
3.1.2. Bodenschutz....31
3.1.3. Sicherheitsabstände 32

3.2.1. Verstellbare Füße des Ofens....33
3.2.2. Anschluss des Ofens an einen gemauerten
Rauchfang....33
3.2.3. Anschluss des Ofens an einen Harvia-
Edelstahlschornstein....35

3.3. Montage der Griff....36

3.4. Änderung der Öffnungsrichtung der Ofentür ...... 36
3.5. Zubehör....37

RU

1. ALLMÄNT1. YLEISTÄ

1.2. Ugnens funktion

Table 1. Technical Data
Tabelle 1. Technische Daten

Declaration of Performance Leistungserklärung

Intended useVorgesehene Verwendung	Multi firing sauna stoves fired by solid wood fuelMehrfach befeuerbare Saunaöfen Verwendung von naturbelassenem Scheitholz		Harvia OyPL 1240951 MuurameFinland16EN 15821:2010
The product conforms to the following standardsDas Produkt erfüllt die folgenden Standards	Products are tested in accordance to the methods described in the standard EN 15821:2010Die Produkte sind gemäß den in Standard EN 15821:2010 beschriebenen Prüfverfahren typengetestet
Notified body (identification number)Gemeldete Stelle (Identifikationsnummer)	VTT, PL 1000, 02044 VTT, Finland (0809)

	DoP0726Pro
Product typeProdukttypDeclared performance - Essential characteristicErklärte Leistung - Wesentliche Merkmale	Classic 280 TopWK280CT
FuelBrennstoffe	WoodScheitholz
Fire safety(initiation, risk to adjacent elements)Brandsicherheit(Brandgefahr der angrenzenden Bauteile)	p
- safety distances to combustible materials- Sicherheitsabstände zu brennbaren Materialien	K3.1.3.
Emission of combustible productsEmission von unbrennbaren Stoffen	p
Surface temperatureOberflächentemperatur	p
Release of dangerous substancesAbgabe gefährliche Stoffe	NPD
CleanabilityReinigungsmöglichkeit	p
Flue gas temperature*Abgastemperatur*	422 °C
Mechanical resistanceMechanische Beständigkeit	p
Sauna room heating outputThermische Leistung	26,6 kW
- carbon monoxide emission at 13 % O_2 - CO-emission 13 % O_2	p (10033 mg/ m^3 )
- carbon monoxide emission (%) at 13 % O_2 - CO-emission (%) 13 % O_2	p (0,8 %)
- total efficiency-Wirkungsgrad	p (67 %)
- flue draught*- Förderdrück*	12 Pa
- ignition load- Holzmenge beim Anfeuern	5 kg
- refuelling loads- Brennstoffaufgabemenge	5,5 kg
- ash box gap (after ignition phase)- optimale Öffnungsbreite des Aschekastens nach der Anheizphase	38 mm
DurabilityDauerhaftigkeit	p
Flue gas mass flow*Rauchgasmassenstrom*	21,1 g/s

* Stove door closed/ Tür geschlossen p Pass/Erfüllt

Table 2.

Tabelle 2.

Muurame, Finland, 8.4.2015 Teemu Harvia

Technical Director/Technische Leiter

1. ALLGEMEINES1. GENERAL

Wählen Sie den Ofen sorgsam nach seiner Leistung aus. Wenn die Heizleistung zu gering ist, muss der Ofen länger und intensiver beheizt werden, was seine Lebensdauer verkürzt.

Beachten Sie bitte, dass nicht isolierte Wände und Dachoberflächen (wie zum Beispiel Ziegel, Glas, Kacheln und Betonoberflächen) die Leistungsanforderungen des Ofens erhöhen. Für jeden Quadratmeter einer solchen Wand- oder Dachoberfläche sollten Sie zusätzliche 1,2 m³ Volumen berechnen. Wenn die Saunawände aus Massivholz bestehen, muss das Volumen mit 1,5 multipliziert werden. Beispiele:

- Eine 10 m ^3 große Saunakabine mit einer 2 m breiten und 2 m hohen Steinwand entspricht einer Saunakabine von etwa 15 m ^3 .

- Eine 10 m ^3 große Saunakabine mit einer Glastür entspricht einer Saunakabine von etwa 12 m ^3 .

- Eine 10 m ^3 große Saunakabine mit Massivholzwänden entspricht einer Saunakabine von etwa 15 m ^3 .

Wenn Sie wünschen, kann Ihnen Ihr Händler oder Vertreter des Herstellers bei der Auswahl des Ofens helfen. Weitere Informationen finden Sie auch auf unserer Website unter www.harviasauna.com.

1.1. Ofenteile

A. Obere Anschlussöffnung
B. Hintere Anschlussöffnung
C. Rußöffnung
D. Ofentür
E. Aschekasten
F. Deckel
G. Griff

Figure 1. Stove parts. Note! Only use replacement parts recommended by the manufacturer. Unauthorised modification of the stove is prohibited.
Abbildung 1. Ofenteile. Achtung: Nur vom Hersteller empfohlene Ersatzteile benutzen! Ohne eine Genehmigung des Herstellers dürfen am Ofen keine Änderungen vorgenommen werden.

1.2. Die Funktionsweise des Ofen

Die Aufgabe des Ofendeckels ist die Steuerung der Luftzufuhr innerhalb des Ofens. Ist der Decke geschlossen, erwärmen sich die Steine sehr schnell doch die Sauna nur langsam. Erst wenn der Deckel geöffnet wird, erhitzt sich auch die Sauna schnell. Ist die Luft in der Sauna bereits warm, die Ofensteine aber heißer, erwirkt das auf die Steine geworfene Wasser eine angenehm sanfte Dampfwelle.

Ist der Deckel während der Erwärmung des Ofens offen, wird der Ofen und die Sauna ebenso wie bei einem gewöhnlichen Holzofen erwärmt.

2. INSTRUCTIONS FOR USE

2. BEDIENUNGSANLEITUNG

Lesen Sie die Anweisungen vor der Inbetriebnahme des Ofens aufmerksam durch.

2.1. Warnungen

• Ein langer Aufenthalt in einer heißen Sauna führt zum Ansteigen der Körpertemperatur, was gefährlich sein kann.
• Achtung vor dem heißen Saunaofen. Die Steine sowie das Gehäuse werden sehr heiß und können die Haut verbrennen.
• Achten Sie auch darauf, dass Sie kein Wasser auf die Steine gießen, wenn sich jemand in deren Nähe befindet. Der heiße Dampf könnte Brandwunden verursachen.
  • Halten Sie Kinder vom Ofen fern.
• Kinder, Gehbehinderte, Kranke und Schwache dürfen in der Sauna nicht alleingelassen werden.
• Gesundheitliche Einschränkungen bezogen auf das Saunen müssen mit dem Arzt besprochen werden.
• Über das Saunen von Kleinkindern sollten Sie sich in der Mütterberatungsstelle beraten lassen.
• Gehen Sie nicht in die Sauna, wenn Sie unter dem Einfluss von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen.
• Schlafen Sie nie in einer erhitzten Sauna.
• Meer- und feuchtes Klima können die Metall-oberflächen des Saunaofens rosten lassen.
• Benutzen Sie die Sauna wegen der Brandgefahr nicht zum Kleider- oder Wäschetrocknen.

2.2. Vorbereiten des Ofens zur Benutzung

Führen Sie das erste Heizen draußen durch. Der Ofenkorpus hat eine Schutzschicht, die bei der erstmaligen Erhitzung wegbrennen soll. Dabei entsteht sehr viel Rauch. Sobald dieser nicht mehr entsteht, ist der Ofen zur Anwendung bereit. Entfernen Sie alle Farbreste mechanisch z. B. mit einer Drahtbürste und einem Staubsauger.

Bringen Sie die Ofenrohre (▶3.5.) an, um einen Luftzug zu erreichen. Hierdurch kommt es auch an den Ofenrohren zur Geruchsentwicklung.

• Schließen Sie die obere Abschlussöffnung mit dem Stopfen oder bringen Sie das Ofenrohr vor der erstmaligen Erhitzung an. (3.2.2.)
• Vor dem ersten Heizen sollten die Saunasteine noch nicht auf den Ofen gelegt werden. Legen Sie die Saunasteine erst dann auf den Ofen, wenn der Ofen nach dem ersten Heizen komplett abgekühlt ist.

Während dem erstmaligen Aufheizen des Ofens darf kein Aufguss durchgeführt werden, da durch das Wasser die Farboberfläche beschävird!

2.3. Brennmaterial

Trockenes Holz ist das beste Material, um den Ofen zu heizen. Trockenes, gehacktes Brennholz klingt, wenn es gegen ein anderes Stück geschlagen wird. Die Feuchtigkeit des Holzes hat einen beträchtlichen Einfluss darauf, wie sauber die Verbrennung ist und wie effizient der Ofen arbeitet. Sie können das Feuer mit Birkenrinde oder mit Zeitungspapier anfachen. Es gibt große Unterschiede zwischen den Brenn-

EN DE

werten der verschiedenen Holzsorten. Um die Heizkraft von Birkenholz zu erreichen, benötigt man beispielsweise ca. 15% weniger Buchenholz. Wenn zu viel Holz mit hohem Brennwert auf einmal im Ofen verbrannt wird, verkürzt sich die Lebensdauer des Ofens.

Verbrennen Sie folgende Materialien nicht im Ofen:

• Brennmaterialien, die einen hohen Wärmewert haben (wie etwa Spanplatten, Plastik, Kohle, Briketts, Pellets usw.)
• Lackiertes oder imprägniertes Holz
• Abfall (wie etwa PVC-Plastik, Textilien, Leder, Gummi, Einwegwindeln)
  • Gartenabfälle (wie etwa Gras, Blätter)

2.4. Saunaofensteine

• Die Steine sollten einen Durchmesser von 10–15 cm haben.
- Nur speziell für diesen Zweck vorgesehe Steine sollten als Saunasteine verwendet werden. Geeignete Gesteinsarten sind Peridodit, Olivin-Dolerit und Olivin. In der Natur gefundene suprakrustale Steine dürfen nicht verwendet werden.
• Die Steine sollten vor dem Aufschichten von Steinstaub befreit werden.

Perform the first heating outdoors. Place the stones in the stove only when the stove has cooled completely.
Führen Sie das erste Heizen draußen durch. Legen Sie die Saunasteine erst dann auf den Ofen, wenn der Ofen nach dem ersten Heizen komplett abgekühlt ist.

1. Place the stones in a dense layer between the front part and stove body. Use stones that fit in easily.

2. Place rest of the stones sparsely to ensure that air can circulate between them.

3. Stapeln Sie die Steine zwischen Vorraum und Rahmen des Ofens dicht aufeinander. Verwenden Sie hierzu nur Steine, die leicht in den Zwischenraum passen.

4. Schichten Sie den Rest der Steine locker, so dass Luft zwischen ihnen hindurchströmen kann.

Abbildung 2. Vorbereitung des Ofens und Stapeln der Steine

2.5. Heizen des Ofens

Sorgen Sie vor dem Heizen des Ofens dafür, dass sich keine unnötigen Gegenstände in der Sauna oder innerhalb der Sicherheitsabstände des Ofens befinden. Berücksichtigen Sie, dass Abluftsysteme, die im gleichen Raum mit dem Saunaofen in Betrieb sind, Probleme verursachen können.

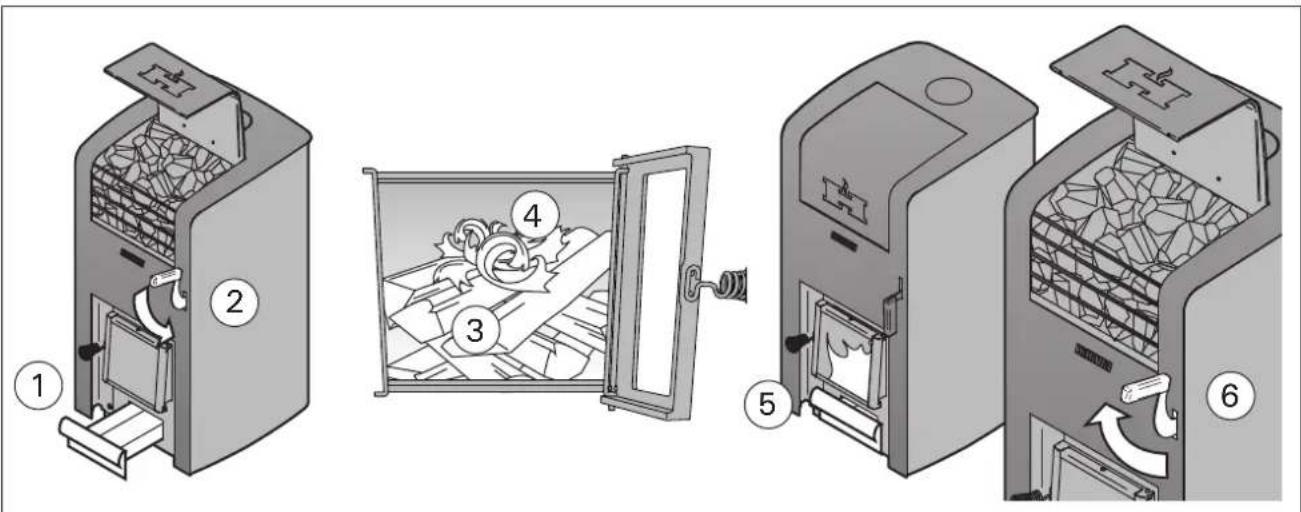

Figure 3. Heating the Stove Abbildung 3. Heizen des Ofens

1. Empty the ash box.
2. Close the cover. ▷1.2.
3. Place the firewood into the fire chamber, leaving enough room for the combustion air to flow between the firewood. Place the biggest firewood on the bottom and the smaller ones on the top. Use firewood with a diameter of 8–12 cm (consider the ignition load value, table 2).
4. Place the kindling on the top of the firewood. By starting the fire on the top of the firewood, fewer emissions are produced.
5. Fire the kindling and close the door. The amount of draught can be adjusted by opening the ash box. The stove is not intended for use with the stove door open.
   Note! The handles become hot while in use. Use the supplied tool for opening and closing the stove door and ash box (figure 4).
6. When heating the stove, it is generally a good idea to at first keep the ash box slightly open. This ensures that the fire starts burning properly.
7. Excessive draught will cause the stove body to become red-heated, which will shorten its life span considerably.
8. During bathing, and when the sauna room is already heated, the ash box can be closed to keep down the fire and decrease wood consumption. See the optimal ash box gap in table 2.
9. Open the cover when you begin bathing. ▶1.2.

10. If necessary, place more firewood into the fire chamber when the ember is dying down. Use firewood with a diameter of 12–15 cm. It takes only a couple of pieces of wood to maintain the bathing temperature (consider the refuelling loads value, table 2).

11. Leeren Sie den Aschekasten.

12. Schließen Sie den Deckel. ▶1.2.
13. Legen Sie das Brennholz in die Brennkammer, wobei Sie genügend Luftraum lassen, damit die Verbrennungsluft zwischen dem Brennholz hindurchströmen kann. Legen Sie die größeren Stücke Brennholz nach unten und die kleineren nach oben. Verwenden Sie Brennholz mit einem Durchmesser von 8–12 cm (die Holzmenge beim Anfeuern beachten, Tabelle 2).
14. Legen Sie das Zündholz oben auf das Brennholz. Wenn das Feuer von der Spitze des Brennholzes aus angefacht wird, werden weniger Emissionen produziert.
15. Zünden Sie das Zündholz an und schließen Sie die Tür. Der Zug kann durch Öffnen des Aschekastens geregelt werden. Der Ofen darf nicht mit geöffneter Feuertür betrieben werden. Achtung: Die Türgriffe werden beim Anheizen des Ofens heiß. Verwenden Sie das mit gelieferte Werkzeug zum Öffnen und Schließen von Ofentür und Aschekasten (Abbildung 4).
16. Beim Heizen des Ofens ist es allgemein ratsam, den Aschekasten zunächst leicht geöffnet zu lassen. Hierdurch kann sich das Feuer am Anfang besser entwickeln.
17. Zu starker Zug führt dazu, dass sich der Ofenkorpus bis zum Glühen aufheizt, was seine Lebensdauer enorm verkürzt.
18. Während des Saunaganges und wenn die Sauna bereits aufgewärmt ist, kann der Aschekasten geschlossen werden, um das Feuer klein zu halten und den Holzverbrauch zu verringern. Siehe optimale Öffnungsbreite in der Tabelle 2.
19. Öffnen Sie den Deckel sobald Sie mit dem Saunieren beginnen. ▶1.2.
20. Legen Sie gegebenenfalls Brennholz in die Brennkammer nach, wenn das Feuer erlischt. Verwenden Sie Brennholz mit einem Durch-

messer von 12–15 cm. Zur Aufrechterhaltung der Saunatemperatur sind nur wenige Holzstücke nötig (die Brennstoffaufgabemenge Beachten, Tabelle 2).

Längeres, intensiveres Heizen kann zu einem Brandrisiko führen!

• Exzessives Heizen (z. B. mit mehreren vollen Holzladungen hintereinander) führt zu einer Überhitzung der Saunakabine, des Ofens und des Rauchfangs. Eine Überhitzung verkürzt die Lebensdauer des Ofens und kann zu einem Brandrisiko führen.
• Als Daumenregel gilt, dass die Temperatur der Sauna 100 °C nicht überschreiten sollte.
• Beachten Sie die in den Heizanweisungen angegebenen Holzmengen. Lassen Sie Ofen, Rauchfang und Saunakabine gegebenenfalls abkühlen.

2.6. Saunawasser

Bei dem Wasser, das auf die Steine geschüttet wird, sollte es sich um klares Haushaltswasser handeln. Sorgen Sie für Wasser mit ausreichender Qualität, da mit Salzen, Kalk, Eisen oder Humus versetztes Wasser zur vorzeitigen Korrosion des Ofens führen kann. Besonders bei Meerwasser rostet der Ofen sehr schnell. Die folgenden Qualitätsansprüche gelten für Haushaltswasser:

• Humusgehalt <12 mg/Liter
• Eisengehalt <0,2 mg/Liter
• Kalziumgehalt <100 mg/Liter
• Mangangehalt <0,05 mg/Liter

Schütten Sie das Saunawasser nur auf die Steine. Wenn Sie das Wasser auf die heißen

Stahloberflächen schütten, können sich wegen der großen Temperaturunterschiede Dellen auf ihnen bilden.

2.7. Wartung

Ofen

- Der Aschekasten sollte vor jedem Heizen des Ofens geleert werden, damit die Verbrennungsluft, die durch den Aschekasten geführt wird, den Feuerrost kühlt und dessen Lebensdauer verlängert. Verwenden Sie einen Metallbehälter, vorzugsweise ein stehendes Modell, für die Asche. Da sich heiße Glutstücke in der Asche befinden können, halten Sie den Aschebehälter von brennbaren Materialien fern.

- Ruß und Asche, die sich in den Rauchkanälen des Ofens sammeln, müssen gelegentlich durch die Rußöffnungen entfernt werden (1.1.).

- Aufgrund der großen Wärmeänderungen werden die Saunasteine spröde und brüchig. Die Steine sollten mindestens einmal jährlich neu aufgeschichtet werden, bei starkem Gebrauch öfter. Bei dieser Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens und ersetzen beschädigte Steine.

• Staub und Schmutz vom Ofen mit feuchtem Tuch abwischen.

Rauchfang

- Rauchabzug und Anschlussrohre sind regelmässig zu reinigen, insbesondere wenn der Saunaofen länger nicht benutzt wurde.

- Als Folge von unvollständigem Verbrennen des Holzes und mangelndem Schornsteinkehren kann sich im Abzug Ruß ansammeln, der in Brand geraten kann. Im Falle eines Rußbrandes beachten Sie folgende Anweisungen:

1. Schließen Sie den Aschekasten, die Ofentür

2. After a sootfire, a chimney sweeper must check the stove and the flue before use.

2.8. Troubleshooting

und den Rauchabzug (soweit vorhanden).

1. Kontaktieren Sie die örtliche Feuerwehr.
2. Versuchen Sie nicht, den Rußbrand mit Wasser zu löschen.
3. Nach einem Rußbrand muss der Schornsteinfeger sowohl die Feuerstelle als auch den Schornsteinabzug vor dem nächsten Anheizen kontrollieren.

2.8. Störungen

Im Rauchfang findet kein Luftzug statt. Es tritt Rauch in die Sauna.

• Es gibt undichte Stellen im Anschluss des Rauchfangs. Dichten Sie den Anschluss ab (3.2.2.).
  • Der gemauerte Rauchfang ist kalt.
• Ein Sauglüfter oder ein anderes Gerät im Raum führt zu einem Niederdruck. Sorgen Sie im Ausgleich für genügend Luft.
• Es werden mehrere Feuerstellen gleichzeitig genutzt. Sorgen Sie im Ausgleich für genügend Luft.
  • Der Aschekasten ist voll.
  • Die Rauchkanäle des Ofens sind verstopft (2.7.).
• Das Abzugsanschlussrohr darf nicht zu weit in den Rauchfang hineinreichen (3.2.2.).

Die Sauna wird nicht warm.

• Die Sauna ist in Relation zur Heizkapazität des Ofens zu groß (siehe Tabelle 1).
- Es gibt viele nicht isolierte Wandoberflächen in der Sauna (▶1.).
- Das Brennmaterial ist feucht oder anderweitig von schlechter Qualität (▶2.3.).
• Der Rauchfang hat keinen guten Luftzug.
• Die Rauchkanäle des Ofens sind verstopft (2.7.).

Die Saunaofensteine werden nicht warm.

• Die Sauna ist in Relation zur Heizleistung des Ofens zu klein (▶1.).
• Der Rauchfang hat keinen guten Luftzug.
- Das Brennmaterial ist feucht oder anderweitig von schlechter Qualität (▶2.3.).
• Die Rauchkanäle des Ofens sind verstopft (2.7.).
- Überprüfen Sie die Anordnung der Steine (2.4.). Entfernen Sie die kleinen Steinstücke und alle Steine, die weniger als 10 cm Durchmesser aufweisen, aus der Steinkammer. Ersetzen Sie die herausgenommenen Steine durch große und unbeschädigte.

Der Ofen gibt Gerüche ab.

• Siehe Abschnitt 2.2.

- Ein heißer Ofen kann Gerüche in der Luft verstärken, die jedoch nicht durch die Sauna oder den Ofen selbst verursacht wurden. Beispiele: Farbe, Klebstoff, Öl, Würzmittel.

Die Holzoberflächen der Sauna dunkeln nach

• Es ist ganz normal, wenn sich die Holzoberflächen einer Sauna mit der Zeit verfärben. Die Schwärzung wird beschleunigt durch:
• Sonnenlicht
• Hitze des Ofens
• Täfelungsschutz an den Wänden (mit geringem Hitzewiderstand)
• Feinpartikel, die aus den zerfallenden Sauna- steinen in die Luft entweichen
• Rauch, der in die Sauna kommt, zum Beispiel beim Nachlegen von Brennholz.

3. INSTRUCTIONS FOR INSTALLATION

3.1. Before Installation

3.1. Vor der Montage

Sorgen Sie vor der Montage des Ofens dafür, dass alle Anforderungen bezüglich der Sicherheitsabstände eingehalten werden. Innerhalb des Sicherheitsabstands um den Ofen herum dürfen sich keine elektrischen Geräte, Kabel oder brennbare Materialien befinden.

• Alle ortsüblichen Vorschriften, inbegriffen derer, die sich auf staatliche oder europäische Standards beziehen, müssen bei der Installation der Feuerstelle berücksichtigt werden.
• Der Ofen ist nicht zum Anschluss an einen geteilten Schornstein geeignet (Bauart 1).
• Nähere Informationen zu Brandschutzbestimmungen erhalten Sie von den örtlichen Behörden, die für die Genehmigung der Einbauten zuständig sind.

3.1.1. Saunakabine

Die Belüftung der Saunakabine soll folgendermaßen angelegt sein:

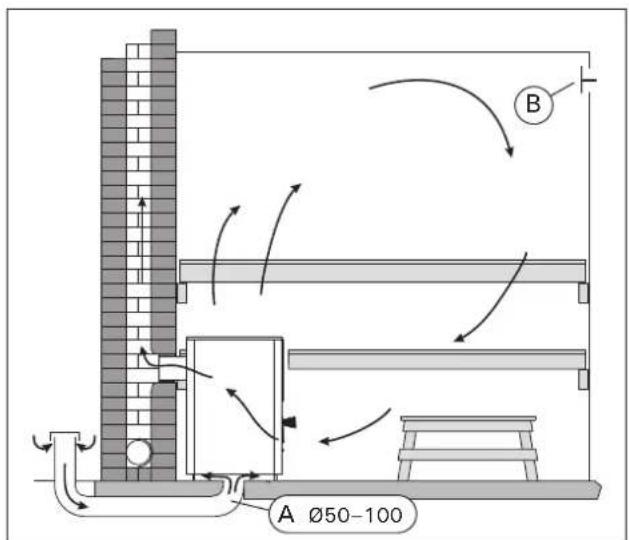

Schwerkraftentlüftung (Abbildung 5)

A. Die Frischluftzufuhr muss sich in der Nähe des Ofens nahe am Boden befinden und
B. der Auslass sollte sich so weit weg wie möglich vom Ofen befinden und in der Nähe des Daches. Da der Ofen selbst über eine effektive Luftzirkulation verfügt, dient der Auslass hauptsächlich zum Abziehen der Feuchtigkeit aus der Sauna nach dem Saunabad.

Mechanische Entlüftung (Abbildung 6)

A. Die Frischluftzufuhr muss sich etwa 500 mm über dem Ofen befinden und
B. der Auslass sollte in Bodennähe liegen, zum Beispiel unter der Bank.

Figure 5. Gravity exhaust ventilation Abbildung 5. Schwerkraftentlüftung

Figure 6. Mechanical exhaust ventilation Abbildung 6. Mechanische Entlüftung

EN DE

3.1.2. Protecting the Floor

See figure 7.

A. Betonboden ohne Fliesen. Auf Betonboden kann der Ofen ohne besondere Sicherheitsmaße aufgebaut werden, solange der Beton mindestens 60 mm dick ist. Vergewissern Sie sich, dass sich in dem Beton unter dem Ofen weder elektrische Kabel noch Wasserleitungen befinden.
B. Fliesenboden. Die unter den Fliesen benutzten Klebstoffe, Mörtel und wasserfesten Materialien können der Wärmestrahlung des Ofens nicht standhalten. Schützen Sie den Boden mit der Schutzplatte von Harvia (3.5.) oder einem ähnlichen Hitzeschutz.
C. Boden aus brennbarem Material. Schützen Sie den Boden mit der Schutzplatte von Harvia (13.5.). Wenn der Untergrund auf der Seite der Ofentür aus brennbaren Material ist, bringen Sie an dieser Stelle einen Schutz aus feuerfestem Material an.

Der Ofen muss auf einem Untergrund mit ausreichender Tragfähigkeit installiert werden. Wenn der vorhandene Boden diese unverzichtbare Bedingung nicht erfüllt, muss mit entsprechenden Mitteln nachgeholfen werde n (z.B. Einsatz von Platten zur Gewichtsverteilung).

Helle Böden werden durch Asche, Steinpartikel und aus dem Ofen fallende Metallsplitter verunreinigt. Verwenden Sie Bodenabdeckungen aus dunklen Materialien und dunkle Zementschlämme.

3.1.3. Sicherheitsabstände

Siehe Abbildungen 8 und 9.

A. Dach. Der Mindest-Sicherheitsabstand zwischen Ofen und Dach beträgt 1280 mm.

B. Gemauerte Wände. Lassen Sie 50 mm zwischen Ofen und Wänden, vorausgesetzt, die Luft kann vor dem Ofen und auf einer Seite zirkulieren. Wenn der Ofen in eine Nische eingebaut wird, lassen Sie für die Luftzirkulation zwischen dem Ofen und den Wänden 100 mm Platz.

C. Wände und Liegen aus brennbarem Material. Mindest-Sicherheitsabstand von brennbaren Materialien: 375 mm auf beiden Seiten und hinter dem Ofen und 375 mm davor.

D. Für Nutzung und Wartung benötigter Raum. Der Benutzer des Ofens benötigt mindestens einen Quadratmeter Platz vor dem Ofen.

Figure 8. Safety distances (all dimensions in millimeters)
Abbildung 8. Sicherheitsabstände (alle Abmessungen in Millimetern)

WX017

Figure 9. Safety distances with protective sheaths (all dimensions in millimeters)
Abbildung 9. Sicherheitsabstände mit den Schutzmänteln (alle Abmessungen in Millimetern)

3.2.1. Verstellbare Füße des Ofens

Die verstellbaren Füße dienen zur sicheren Installation auf schiefer Grundfläche. Regelbereich 0–30 mm. Die verstellbaren Füße sollten bis zu einem Ausmaß gelöst werden, das es ermöglicht, sie mit einem Gabelschlüssel (17 mm) einzustellen, wenn der Ofen an seinem Platz steht.

Die verstellbaren Füße können die Bodenoberfläche zerkratzen, wenn der Ofen auf dem Boden bewegt wird.

3.2.2. Anschluss des Ofens an einen gemauerten Rauchfang

Stellen Sie in der Brondmauer eine Öffnung für den Abzugsanschluss her. Beachten Sie, falls Sie z.B. eine Schutzplatte anzubringen gedenken, dass sich die Öffnung auf der richtigen Höhe befinden muss. Das Loch sollte etwas größer sein als der Durchmesser des Abzugsanschlussrohres. Eine Dichtungslücke von etwa 10 mm um das Rohr herum ist angemessen. Es ist ratsam, die inneren Ecken der Rauchfangsöffnung abzurunden, damit die Rauchgase in den Rauchfang frei abziehen können. Zur einfacheren Montage steht zusätzliches Zubehör zur Verfügung (3.5.).

Anschluss des Ofens an einen gemauerten Rauchfang über die hintere Anschlussöffnung (Abbildung 10)

1. Biegen Sie den Deckel nach unten.
2. Bringen Sie das Abzugsanschlussrohr an die hintere Anschlussöffnung an. Das Rohr muss fest an seinem Platz sitzen.
3. Schieben Sie den Ofen an seine Position. Schieben Sie das Abzugsanschlussrohr nicht zu weit in den Rauchfang hinein. Kürzen Sie das Rohr, falls notwendig.
4. Dichten Sie das Abzugsanschlussrohr in der Öffnung der feuerfesten Wand ab, z.B. mit feuerfester Mineralwolle. Der Abzugsanschluss muss absolut dicht sein. Fügen Sie gegebenenfalls mehr Mineralwolle hinzu.

Figure 10. Connecting the stove to a masonry flue via the rear connection opening (all dimensions in millimeters) Abbildung 10. Anschluss des Ofens an einen gemauerten Rauchfang über die hintere Anschlussöffnung (alle Abmessungen in Millimetern)

Anschluss des Ofens an einen gemauerten Rauchfang über die obere Anschlussöffnung (Abbildung 11) Für den oberen Anschluss wird ein Winkelofenrohr (45° oder 90°) und Anschlussrohr WZ020ST benötigt (3.5.).

1. Entfernen Sie den Verschluss.
2. Öffnen Sie den Deckel der hinteren Anschlussöffnung.
3. Versetzen Sie den Stopfen von der oberen Anschlussöffnung auf die hintere Anschlussöffnung.
4. Biegen Sie die Befestigungsfedern seitwärts durch die obere Anschlussöffnung, damit der Stopfen nicht herausfällt.
5. Klappen Sie den Deckel zurück nach oben und befestigen Sie ihn mit einer Schraube.
6. Bringen Sie das Abzugsanschlussrohr an die obere Anschlussöffnung an. Das Rohr muss fest an seinem Platz sitzen.
7. Schieben Sie den Ofen an seine Position. Schieben Sie das Abzugsanschlussrohr nicht zu weit in den Rauchfang hinein. Kürzen Sie das Rohr, falls notwendig.
8. Dichten Sie das Abzugsanschlussrohr in der Öffnung der feuerfesten Wand ab, z.B. mit feuerfester Mineralwolle. Der Abzugsanschluss muss absolut dicht sein. Fügen Sie gegebenenfalls mehr Mineralwolle hinzu.

Figure 11. Connecting the stove to a masonry flue via the upper connection opening (all dimensions in millimeters) Abbildung 11. Anschluss des Ofens an einen gemauerten Rauchfang über die obere Anschlussöffnung (alle Abmessungen in Millimetern)

3.2.3. Anschluss des Ofens an einen Harvia-Edelstahlschornstein

Zur Abführung der Verbrennungsgase kann ein CEgeprüfter Harvia-Stahlschornstein verwendet werden. Die Ofenrohre sind aus rostfreiem Stahl gefertigt, und der Schornstein wurde feuerfest isoliert. Der Schornstein hat ein rundes Profil. Das Ofenrohr misst 115 mm im Durchmesser und der Außenmantel 220 mm. Siehe Abbildung 12.

1. Entfernen Sie den Verschluss.
2. Öffnen Sie den Deckel der hinteren Anschlussöffnung.
3. Versetzen Sie den Stopfen von der oberen Anschlussöffnung auf die hintere Anschlussöffnung.
4. Biegen Sie die Befestigungsfedern seitwärts durch die obere Anschlussöffnung, damit der Stopfen nicht herausfällt.
5. Klappen Sie den Deckel zurück nach oben und befestigen Sie ihn mit einer Schraube.
6. Schließen Sie das Ofenrohr des Stahlschornsteins an die obere Anschlussöffnung des Ofens an. Vergewissern Sie sich, dass das Ofenrohr fest an seinem Platz sitzt. Genauere Anweisungen finden Sie in den Installationsanweisungen des Stahlschornsteins!

Bei Verwendung eines Schutzmantels um den Ofen herum muss der isolierte Teil des Rauchfangs auf Höhe der Oberkante des Schutzmantels oder darunter anfangen.

Figure 12. Connecting the stove to a Harvia steel chimney (all dimensions in millimeters) Abbildung 12. Anschluss des Ofens an einen Harvia-Edelstahlschornstein (alle Abmessungen in Millimetern)

3.3. Installing the Handle

See figure 13.

3.3. Montage der Griff

Siehe Abbildung 13.

Figure 13. Installing the handle Abbildung 13. Montage der Griff

3.4. Änderung der Öffnungsrichtung der Ofentür

Die Ofentür kann so montiert werden, dass sie entweder nach links oder nach rechts zu öffnen ist. Siehe Abbildung 14.

Figure 14. Changing the opening direction of the stove door Abbildung 14. Änderung der Öffnungsrichtung der Ofentür

3.5. Accessories

A. Harvia-Stahlschornstein WHP1500. ▶3.2.3.
B. Warmwasserbehälter VL22l. Oben auf der oberen Anschlussöffnung montiert. Wenn ein Schutzmantel oder ein anderer Schutz benutzt wird, der nicht groß genug ist, um die brennbaren Materialien um den Ofen herum vor der Wärmestrahlung des Rohres zwischen dem Warmwasserbehälter und dem Rauchfang zu schützen, so müssen Sie um das Rohr herum einen Strahlungsschutz anbringen.
C. Strahlungsschutz WZ020130. Um das Ofenrohr herum angebracht. Der Sicherheitsabstand von brennbaren Materialien zu einem ungeschützten Ofenrohr beträgt 1000 mm. Bei Verwendung eines Strahlungsschutzes beträgt der Sicherheitsabstand 500 mm.
D. Anschlussrohr WZ020ST.
E. Harvia-Schutzmantel WX017.
F. Harvia-Schutzplatte WX018.
G. Winkelofenrohr. Verschiedene Modelle.
H. Durchgangskragen für Ofenrohr WZ020115. Bedeckt die Kanten der Rauchfangöffnung und die Dichtung in der Wand. Aus Edelstahl gefertigt. Besteht aus zwei Teilen, die sich für verschieden geneigte Ofenrohre eignen.
I. Maueranschluss WZ011115. Angebracht an die Rauchfangöffnung, benötigt keine weiteren Dichtungen. Die Innenseite verfügt bereits über eine Dichtung.

Figure 15. Accessories (all dimensions in millimeters) Abbildung 15. Zubehör (alle Abmessungen in Millimetern)

Copy the stove's serial number from the carton and attach the manual to the house documentation. Notieren Sie hier die Seriennummer von der Verpackung des Saunaofens und fügen Sie die Anleitung zu den Hausunterlagen hinzu.
