| Тип продукта | Сплит-кондиционер (внутренний блок) |
| Модель | ATXB35C2V1B |
| Бренд | Daikin |
| Модель пульта ДУ | BRC52A61/62/63 |
| Тип батарей | AAA R03 (2 шт.) |
| Диапазон температур | 16°C до 30°C |
| Режимы работы (охлаждение) | COOL, DRY, FAN |
| Режимы работы (тепловой насос) | AUTO, COOL, DRY, FAN, HEAT |
| Турбо-функция | Да (быстрое охлаждение/обогрев) |
| Тихий режим | Да (бесшумная работа) |
| Ночной режим | Да (энергосберегающий режим) |
| Таймер | Таймер включения и выключения |
| Качание воздуха | Автоматически, 3 режима (Swing Mode 1-3) |
| Диагностика ошибок | Через пульт ДУ (отображение кода) |
| Установка пульта ДУ | Настенный монтаж с кронштейном и шариковой цепью |
| Утилизация | Не выбрасывайте батарейки вместе с бытовыми отходами |
Часто задаваемые вопросы - ATXB35C2V1B DAIKIN
Вопросы пользователей о ATXB35C2V1B DAIKIN
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего кондиционер в формате PDF бесплатно! Найдите своё руководство ATXB35C2V1B - DAIKIN и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. ATXB35C2V1B бренда DAIKIN.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATXB35C2V1B DAIKIN
Индикация пульта дистанционного управления BRC52A61/62/63
BRC52A61/62/63 Uzaktan Kumanda Göstergeleri

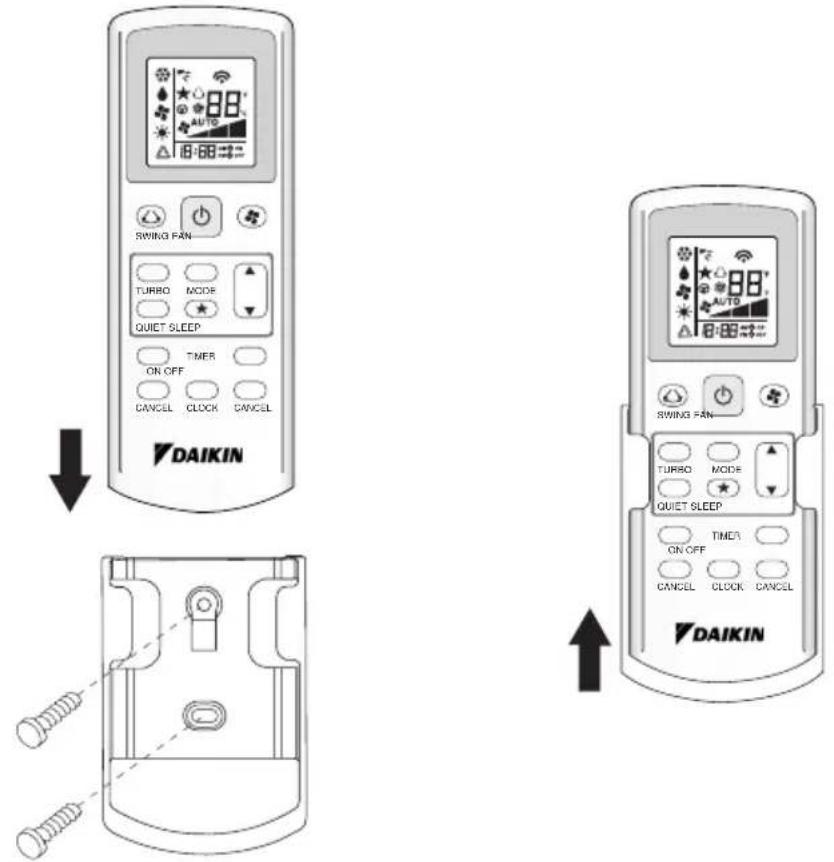

HOW TO MOUNT ONTO THE WALL / COMMENT INSTALLER SUR LE MUR / ANBRINGEN DER FERNSTEUERUNG AN DER WAND / COME FISSARE L'ASTUCCIO DEL TELECOMANDO ALLA PARETE / MONTAJE SOBRE LA PARED / KAK YCTAHOBИТЬ НА СТЕНУ /DUVARA NASIL DUVA YERLEŞTİRİLİR YERLEŞTİRİLİR

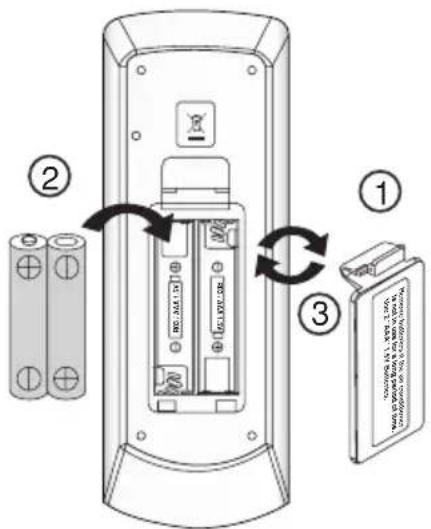

TO INSERT BATTERIES (AAA.R03) / INTRODUIRE LES PILES (AAA.R03) / EINSETZEN DER BATTERIEN (AAA.R03)/ INSERIMENTO DELLE BATTERIE (AAA.R03) / INSERTE LAS PILAS (AAA.R03) / УСТАНОВКА БАТАРЕЙ (AAA.R03) / PİLLER NASIL TAKILIR (AAA.R03)PİLLER NASIL TAKILIR (AAA
Пульт дистанционного управления
Uzaktan kumanda

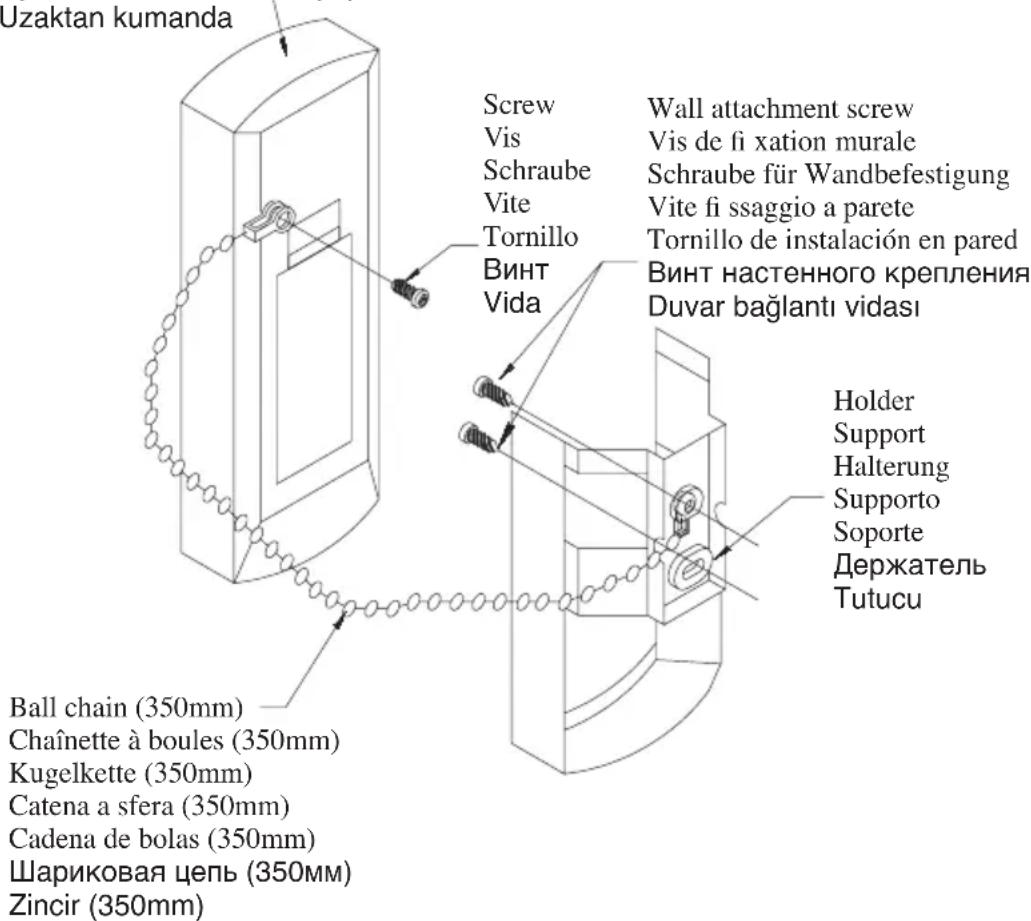

Installation
- Соотнесите кольцо на конце шариковой цепи с винтовым отверстием в задней части пульта дистанционного управления и закрепите его с помощью винта.
- Прикрепите держатель и шариковую цепь, как показано выше, в положении, где обеспечивается легкий прием сигнала ПДУ.
- Проденьте шариковую цепь через заднюю часть держателя и соотнесите кольцо на конце шариковой цепи с верхним отверстием держателя. Прикрепите держатель к стене с помощью 2 винтов.
MontajMontaj
1) T### AAA.R03
2) Количество: 2 штуки
Утилизация отходов
На батареи, которые входят в комплект поставки контроллера, нанесен данный символ.
Это означает, что батареи нельзя утилизировать вместе с несортированными бытовыми отходами.
Если ниже символа нанесен знак химического элемента, он означает, что в батарее содержатся тяжелые металлы выше определенной концентрации.
Встречающиеся химические знаки:
■ Pb: сэинец (>0,004%)
Утилизируемые батареи должны перерабатываться на специальном перерабатывающем предприятии для их повторного использования. Обеспечие правильную утилизацию, Вы поможете предотратить потенциальные негативные последствия для окружающей среды и здоровья людей. Для получения дополнительной информации, пожалуйста, обратитесь в местные органы власти.
Pll
1) Tip: AAA.RCG
2) Miktar: 2 adot

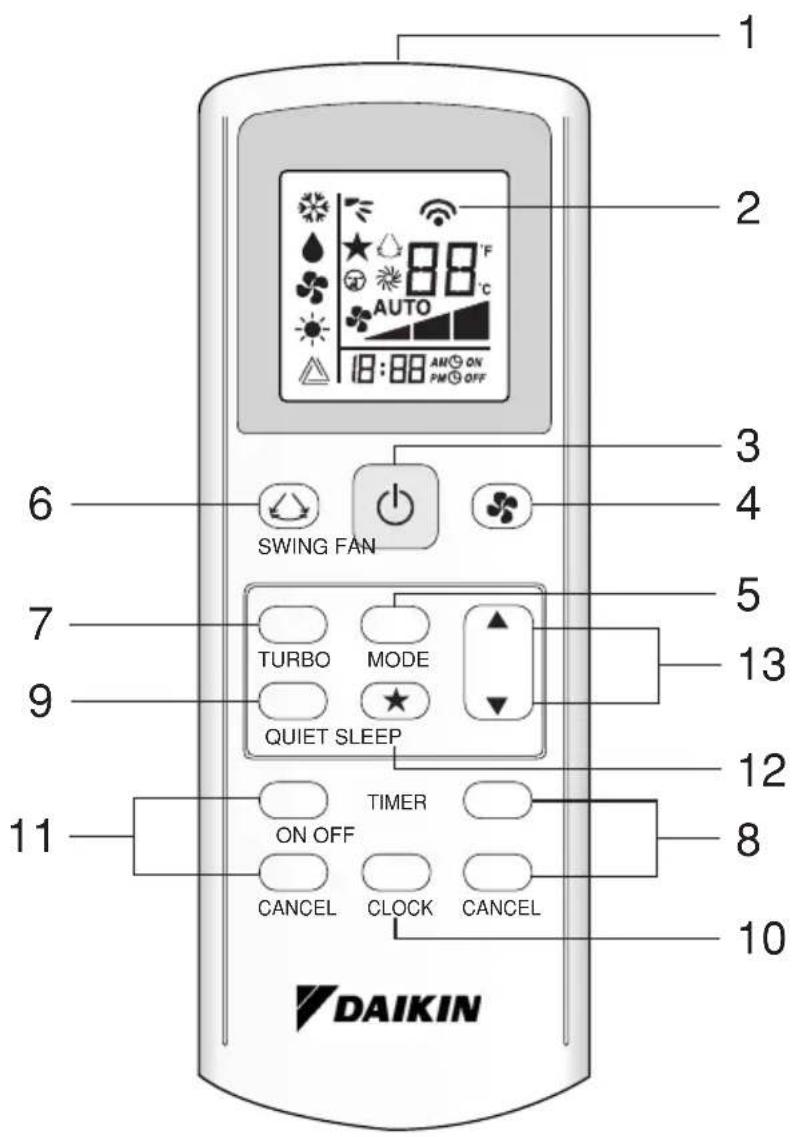

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ
1. Источник сигналов
- Источник, откуда сигнал будет передаваться.
2. Индикация передачи сигнала
- Мигает для подтверждения того, что последняя установка была передана на модуль.
3. Кнопка "ВКЛ/ВЫКЛ" (ON/OFF)
- Нажмите один раз для включения кондиционера.
• Вновь нажмите для остановки модуля.
4. Выбор скорости вентилятора
- Нажмите кнопку♣ для непрерывного переключения скорости вентилятора в следующем порядке:
Низк — Сред → Высок — Авто
- Прекратите нажимание, как только на дисплее экрана появится желаемая скорость вентилятора.
5. Режим работы
- Нажмите кнопку MODE (РЕЖИМ) для выбора типа режима работы.
- Только для охлаждения, возможные режимы: COOL*) (ХОЛОД), DRY (ОСУШЕНИЕ) и FAN (ВЕНТИЛЯЦИЯ).
- Для обогревательного насоса возможные режимы: AUTO (△) (ABTO), COOL (*) (ХОЛОД), DRY (♠) (ОСУШЕНИЕ), FAN (♣(ВЕНТИЛЯЦИЯ) и HEAT () (ОБОГРЕВ)
- Режим AUTO (ABTO) недоступен для кондиционеров с водяным охлаждением кроме 4-трубная система.
6. Автоматический поворот направления жалюзи
- Нажмите кнопку SWING ⚙ (ПОВОРОТ) для включения функции автоматического поворота жалюзи.
- Для распространения воздуха в определенном направлении, нажмите кнопку SWING (ПОВОРОТ) и ждите до тех пор, пока жалюзи не установится в желаемом направлении, и вновь нажмите кнопку один раз.
Метод выбора режима поворота (в зависимости от модели)
- Нажимайте кнопку SWING (☐) (ПОВОРОТ) в течение 4 секунд, чтобы войти в режим настройки поля.
При настройке поле отображается только режим SWING MODE (РЕЖИМ ПОВОРОТА).
- Нажмите кнопку настройки температуры ▲ и ▼, чтобы выбрать вращение SWING MODE (◀) (РЕЖИМ ПОВОРОТА) от режима поворота 1 до режима поворота 3.
- Имеется 3 различных SWING MODE (РЕЖИМА ПОВОРОТА), а именно:
Режим поворота 1
Режим поворота 2
Режим поворота 3
SWING MODE (РЕЖИМ ПОВОРОТА) активируется только при активации SWING.
Поворот указывается символом:
- Если в течение 4 секунд не происходит смены режима, устройство будет работать в соответствии с выбранным режимом поворота SWING MODE (◀) (РЕЖИМ ПОВОРОТА).
7. Функция турбо (в зависимости от модели)
- Нажмите для быстрого охлаждения или операции обогрева.
- Установите максимальную скорость вентилятора.
- Для отключения данной функции нажмите эту кнопку еще раз.
- Возможны только при режимах НЕАТ (ОБОГРЕВ) и COOL (ХОЛОД).
- Данная функция отключается при изменении скорости вращения вентилятора.
8. Установка выключения таймера
- Нажмите кнопку OFF TIMER для запуска функции выключения таймера.
- Установите желаемое время выключения беспрерывным нажатием кнопки OFF TIMER.
- Нажмите кнопку CANCEL для отмены установки выключения таймера.
9. Функция уменьшения шума (в зависимости от модели)
- Нажмите кнопку для включения режима бесшумной работы.
- Установите минимальную скорость вентилятора.
- Для отключения данной функции нажмите эту кнопку еще раз.
- Возможны только при режимах HEAT (ОБОГРЕВ) и COOL (ХОЛОД).
- Данная функция отключается при изменении скорости вращения вентилятора.
10. Установка времени часов
- Нажмите и удерживайте кнопку Ⓤ для установки времени часов.
11. Установка включения таймера
- Нажмите кнопку ON TIMER для запуска функции включения таймера.
- Установите желаемое время включения беспрерывным нажатием кнопки ON TIMER. Если таймер установлен на 7:30 утра, то кондиционер включится ровно в 7:30 утра.
- Нажмите кнопку CANCEL для отмены установки включения таймера.

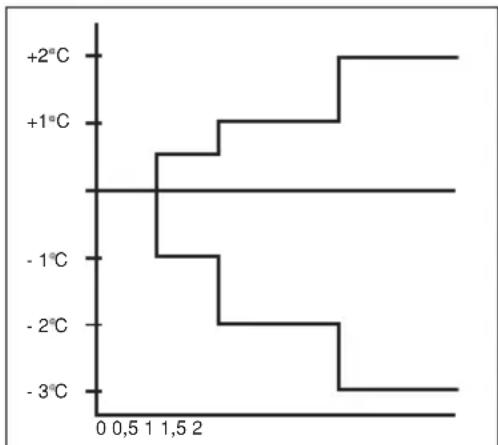

12. Установка режима сна
- Нажмите кнопку для включения функции режима сна.
- Эта опция служит для энергосбережения. Когда блок работает в режиме охлаждения, начальная
температура увеличивается на 0,5°C после первого получаса, затем еще на 0,5°C после следующего получаса и на 1°C после следующего 1 часа.
- Когда блок работает в режиме обогрева, начальная температура уменьшается на 1°C после первого получаса, затем еще на 1°C после следующего получаса и на 1°C после следующего 1 часа.
- Эта функция возможна в режимах COOL (ХОЛОД), НЕАТ (ОБОГРЕВ) и AUTO (АВТО).
line
| X-Axis | Value | |---|---| | 0 | +2°C | | 1 | +1°C | | 2 | -1°C | | 3 | -2°C | | 4 | -3°C | | 5 | -3°C | | 6 | -3°C | | 7 | -3°C | | 8 | -3°C | | 9 | -3°C | | 10 | -3°C | | 11 | -3°C | | 12 | -3°C | | 13 | -3°C | | 14 | -3°C | | 15 | -3°C | | 16 | -3°C | | 17 | -3°C | | 18 | -3°C | | 19 | -3°C | | 20 | -3°C | | 21 | -3°C | | 22 | -3°C | | 23 | -3°C | | 24 | -3°C | | 25 | -3°C | | 26 | -3°C | | 27 | -3°C | | 28 | -3°C | | 29 | -3°C | | 30 | -3°C | | 31 | -3°C | | 32 | -3°C | | 33 | -3°C | | 34 | -3°C | | 35 | -3°C | | 36 | -3°C | | 37 | -3°C | | 38 | -3°C | | 39 | -3°C | | 40 | -3°C | | 41 | -3°C | | 42 | -3°C | | 43 | -3°C | | 44 | -3°C | | 45 | -3°C | | 46 | -3°C | | 47 | -3°C | | 48 | -3°C | | 49 | -3°C | | 50 | -3°C | | 51 | -3°C | | 52 | -3°C | | 53 | -3°C | | 54 | -3°C | | 55 | -3°C | | 56 | -3°C | | 57 | -3°C | | 58 | -3°C | | 59 | -3°C | | 60 | -3°C | | 61 | -3°C | | 62 | -3°C | | 63 | -3°C | | 64 | -3°C | | 65 | -3°C | | 66 | -3°C | | 67 | -3°C | | 68 | -3°C | | 69 | -3°C | | 70 | -3°C | | 71 | -3°C | | 72 | -3°C | | 73 | -3°C | | 74 | -3°C | | 75 | -3°C | | 76 | -3°C | | 77 | -3°C | | 78 | -3°C | | 79 | -3°C | | 80 | -3°C | | 81 | -3°C | | 82 | -3°C | | 83 | -3°C | | 84 | -3°C | | 85 | -3°C | | 86 | -3°C | | 87 | -3°C | | 88 | -3°C | | 89 | -3°C | | 90 | -3°C | | 91 | -3°C | | 92 | -3°C | | 93 | -3°C | | 94 | -3°C | | 95 | -3°C | | 96 | -3°C | | 97 | -3°C | | 98 | -3°C | | 99 | -3°C | | 100 | -3°C |13. Установка температуры
- Для установки желаемой температуры в комнате, нажмите ▲или ▼для повышения или понижения установленной температуры.
- Диапазон установленной температуры варьируется от 16°C до 30°C (При наличии от 20°C до 30°C).
- Одновременно нажмите кнопки ▲ и ▼ для переключения с °C на °F.
ОБНАРУЖЕНИЕ ДЕФЕКТОВ (только для инверторного типа)

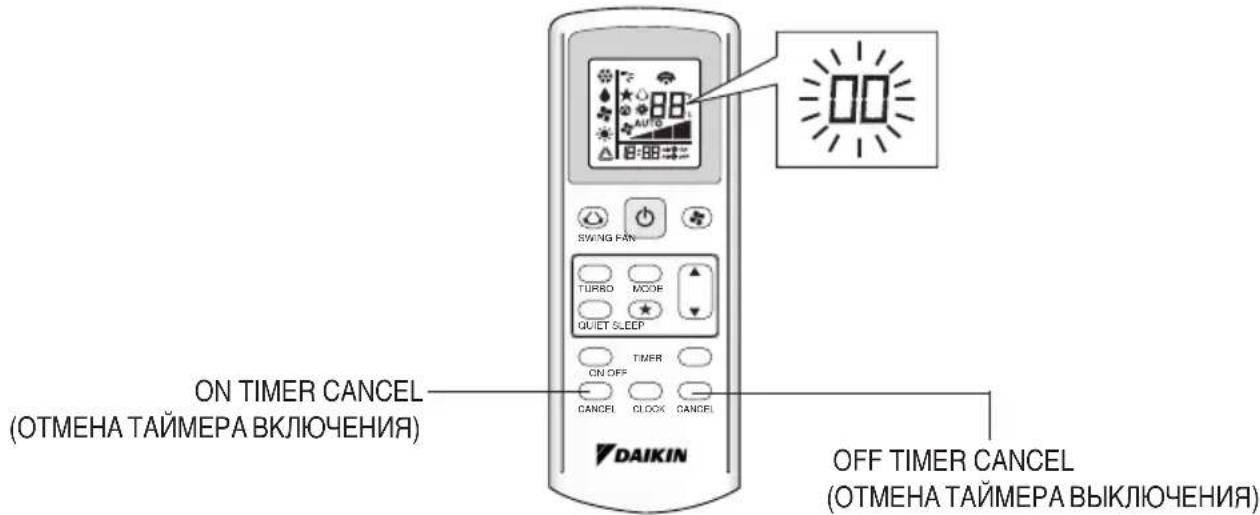

ОБНАРУЖЕНИЕ ДЕФЕКТОВ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Секции температуры дисплея показывают соответствующие коды.
- Когда кнопка ON TIMER CANCEL (OTMEHA TАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA TАЙМЕРА ВЫКЛЮЧЕНИЯ) удерживается в течение 5 секунд, индикация ☐мигает на секции температуры дисплея.
- Нажимайте кнопки ON TIMER CANCEL (OTMEHA TАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA TАЙМЕРА ВЫКЛЮЧЕНИЯ) несколько раз, пока не прозвучит долгий звуковой сигнал.
- Значение кода изменяется как приведено ниже, и обоначается длинным сигналом.
| КОД ОШИБКИ КОДА | |
| 00 НОРМАЛЬНЫЙ | |
| A1 ОШИБКА ПЛАТЫ ВНУТРЕННЕГО БЛОКА | |
| A3 НЕИСПРАВНОСТЬ ДРЕНАЖНОГО НАСОСА | |
| A5 АНТИФРИЗ (ОХЛАЖДЕНИЕ)/ПЕРЕГРЕВ ТЕПЛООБМЕННИКА (ОБОГРЕВ) | |
| A6 НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОК | |
| АН ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ ВОЗДУХООЧИСТИТЕЛЯ | |
| C4 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (1)ЗАМКНУТ/РАЗОМКНУТ | |
| C5 ТЕРМОРЕЗИСТОР ТЕПЛООБМЕННИКАВНУТРЕННЕГО БЛОКА (2)ЗАМКНУТ/РАЗОМКНУТ | |
| C7 ОШИБКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЖАЛЮЗИ | |
| C9 ТЕРМОРЕЗИСТОР ВНУТРЕННЕГО БЛОКА ЗАМКНУТ/РАЗОМКНУТ | |
| E1 ОШИБКА ПЕЧАТНОЙ ПЛАТЫНАРУЖНОГО БЛОКА | |
| E3 ЗАЩИТА ВЫСОКОГО ДАВЛЕНИЯ | |
| E4 ЗАЩИТА НИЗКОГО ДАВЛЕНИЯ | |
| E5 БЛОКИРОВКА ДВИГАТЕЛЯ КОМПРЕССОРА/ПЕРЕГРУЗКА КОМПРЕССОРА | |
| E6 ОШИБКА ЗАПУСКА КОМПРЕССОРА | |
| E7 БЛОКИРОВКА ВЕНТИЛЯТОРНОГО ДВИГАТЕЛЯ ПРЯМОГО ТОКА НАРУЖНОГО БЛОКА | |
| E8 СВЕРХТОК ВХОДНОГО ПЕРЕМЕННОГО ТОКА | |
| E9 ОШИБКА ЕХУ | |
| EA ОШИБКА 4-Х ХОДОВОГО КЛАПАНА | |
| F3 ПЕРЕГРЕВ ВЫПУСКНОЙ ТРУБЫ | |
| F6 ПЕРЕГРЕВ ТЕПЛООБМЕННИКА | |
| НО СИСТЕМНАЯ ОШИБКА ДАТЧИКА КОМПРЕССОРА | |
| H3 ОШИБКА РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ | |
| H6 ОШИБКА ДЕТЕКЦИИ ОБРАТНОЙ СВЯЗИ КОМПРЕССОРА | |
| H7 ПЕРЕГРУЗКА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА/ПЕРЕГРУЗКА ПО ТОКУ/ОШИБКА ДАТЧИКА | |
| H8 ОШИБКА ДАТЧИКА ПЕРЕМЕННОГО ТОКА | |
| Н9 ТЕРМИСТОР НАРУЖНОГО ВОЗДУХА ЗАМКНУТ/ОТКРЫТ | |
| J1 ОШИБКА ДАТЧИКА ДАВЛЕНИЯ | |
| J3 ТЕРМИСТОР ВЫПУСКНОЙ ТРУБЫ КОМПРЕССОРА ЗАМКНУТ/ОТКРЫТ/НЕПРАВИЛЬНО УСТАНОВЛЕН | |
| J5 ТЕРМОРЕЗИСТОР ВСАСЫВАЮЩЕЙ ТРУБЫ ЗАМКНУТ/РАЗОМКНУТ | |
| J6 ТЕРМИСТОР ТЕПЛООБМЕННИКА НАРУЖНОГО БЛОКА ЗАМКНУТ/ОТКРЫТ | |
| J7 ТЕРМОРЕЗИСТОР ПЕРЕОХЛАЖДЕНИЯ ЗАМКНУТ/РАЗОМКНУТ | |
| J8 ТЕРМИСТОР ЖИДКОСТНОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ | |
| J9 ТЕРМИСТОР ГАЗОВОЙ ТРУБЫ ЗАМКНУТ/ОТКРЫТ | |
| L1 ОШИБКА ПЛАТЫ ПРЕОБРАЗОВАТЕЛЯ НАРУЖНОГО БЛОКА | |
| L3 ПЕРЕГРЕВ КОРОБКИ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА | |
| L4 ПЕРЕГРЕВ РАДИАТОРА | |
| L5 ОШИБКА IRM /ОШИБКА IGBT | |
| L8 ПЕРЕГРУЗКА ПО ТОКУ ПРЕОБРАЗОВАТЕЛЯ КОМПРЕССОРА | |
| L9 ПРЕДОТВРАЩЕНИЕ ПЕРЕГРУЗКИ ПО ТОКУ КОМПРЕССОРА | |
| LC ОШИБКА СВЯЗИ (ПЛАТ УПРАВЛЕНИЯ НАРУЖНОГО БЛОКА И ПЛАТА ПРЕОБРАЗОВАТЕЛЯ) | |
| P1 ОБРЫВ ФАЗЫ ИЛИ НЕСБАЛАНСИРОВАННОСТЬ НАПРЯЖЕНИЯ | |
| P4 ТЕРМИСТОР РАДИАТОРА ЗАМКНУТ/ОТКРЫТ | |
| PJ ОШИБКА УСТАНОВКИ ПРОИЗВОДИТЕЛЬНОСТИ | |
| U0 НЕДОСТАТОЧНО ГАЗА | |
| U2 НЕДОПУСТИМОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА | |
| U4 ОШИБКА КОММУНИКАЦИИ | |
| U7 ОШИБКА КОММУНИКАЦИИ (ПЕЧАТНАЯ ПЛАТА И ПЕЧАТНАЯ ПЛАТА ИСМ НАРУЖНОГО УПРАВЛЕНИЯ) | |
| UA ОШИБКА УСТАНОВКИ | |
| UF НЕСООТВЕТСТВИЕ ТРУБОПРОВОДА И ПРОВОДКИ / НЕСООТВЕТСТВУЮЩАЯ ПРОВОДКА НЕДОСТАТОЧНО ГАЗА | |
| ИН АНТИФРИЗ (ДРУГИЕ ПОМЕЩЕНИЯ) |
ПРИМЕЧАНИЕ
- Короткий звуковой сигнал и два последовательных сигнала означают несоответствующие друг другу коды.
- Для отмены отображения кода удерживайте кнопку ON TIMER CANCEL (OTMEHA TАЙМЕРА ВКЛЮЧЕНИЯ) или OFF TIMER CANCEL (OTMEHA TАЙМЕРА ВЫКЛЮЧЕНИЯ) в течение 5 секунд. Отображение кода отменяется автоматически, если не нажимать на кнопку в течение 1 минуты.
