BEDIENUNGSANLEITUNG ATXB35C2V1B DAIKIN
BRC52A61/62/63-Fernbedienungsanzeige
- Legen Sie den Ring am Ende der Kugelkette auf die Schraubbohrung an der Rückseite der Fernbedienung und befestigen Sie ihn mit der Schraube.
- Montieren Sie die Halterung und die Kugelkette wie oben gezeigt an der Stelle, an der Signale von der Fernbedienung gut empfangen werden können.
- Führen Sie die Kugelkette durch die Rückseite der Halterung und legen Sie den Ring am Kettenende auf das obere Loch in der Halterung. Befestigen Sie die Halterung mit 2 Schrauben an der Wand.
Installazione
1) Typ: AAA.R03
2) Menge: 2 Stück
Vorschriften zur Entsorgung
Die mit dem Steuergerät mitgleterten Batterien sind mit diesem Symbol gekennzeichnet.
Das bedeutet, dass die Batterien nicht im unsortierten Hausmüll entsorgt werden dürfen.
Befindet sich unter dem Symbol ein chemisches Symbol, so bedeutet dieses chemische Symbol, dass die Batterie Schwermetall oberhalb einer bestimmten Konzentrationsgrenze enthält.
Mögliche Symbole für Chemikalien:
■ Pb: Blni (>0.004%)
Leere Batterien werden in einer speziellen Aufbereitungsanlage verarbeitet. Mit einer korrekten Entsorgung hellen Sie, möglichen negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubeugen. Fragen Sie Ihre Behörde vor Ort nach weiteren Informationen.
Batteria
• Die Ausgangsquelle des Signals.
2. Signalübertragungsanzeige
- Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde.
3. „AN/AUS“ schalter
- Einmal betätigen - das Gerät schaltet sich ein.
- Nochmals betätigen - das Gerät schaltet sich aus.
4. Wahl der drehzahl-Stufe des kühlgebläses
- Wirdder ✿ Knopf kontinuierlich betätigt, dann ändert sich jeweils die Drehzahlstufe des Kühlgebläses in dieser Reihenfolge:
Niedrig — Mittel Hoch — Automatisch
- Den Knopf nicht weiter betätigen, wenn die gewünschte Drehzahlstufe des Kühlgebläses angezeigt wird.
5. Betrieb
- Zur Wahl der verschiedenen Arten des Betriebs wird der MODE Knopf betätigt.
- Für die Kühlung kann man COOL (*) (KÜHL), DRY (♠) (TROCKEN) und FAN (♣) (GEBLÄSE) wählen.
- Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO (△), COOL (*) (KÜHL), DRY (♠) (TROCKEN), FAN (♣) (GEBLÄSE) und HEAT (♦) (WARM).
- Der AUTO (△) Modus steht für das Kaltwassersystem nicht zur Verfügung. Eine Ausnahme bildet das 4-Rohr-System.
6. Automatische Luftschwingung
- Durch Betätigen des SWING-Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
- Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätigt, danach warten, bis sich die Lüftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigen.
Auswahlverfahren für Swing-Modus (von Model abhängig)
- Drücken Sie die Taste SWING (△) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (◀).
- Drücken Sie die Temperaturtaste ▲ und ▼ um die Drehzahl von SWING MODE (◀) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwählen.
- Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:
Luftschwenkmodus 1
Luftschwenkmodus 2
Luftschwenkmodus 3
SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.
Der Schwenkmodus wird durch dieses Logo angezeigt:
- Falls sich keiner Modus innerhalb 4 Sekunden ändert, funktioniert das Gerät gemäß den ausgewählten SWING MODE (✗).
7. Turbofunktion (von Model abhängig)
- Zum schnellen Kühlen oder Erwärmen die Taste betätigen.
- Gebläsedrehzahl wird auf Höchstgeachwindigkeit gebracht.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.
• Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.
8. AUS - Zeitschalter-einstellung
- Die Funktion des AUS - Zeitschalters wird durch Betätigen des OFF TIMER -Knopfes aktiviert.
- Den OFF TIMER -Knopf solange betätigen, bis die gewünschte Ausschaltungszeit angezeigt und somit eingestellt ist.
- Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätigt.
9. Ruhefunktion (von Model abhängig)
- Für leisen Betrieb 📂 drücken.
- Gebläsedrehzahl wird auf Mindestgeschwindigkeit gebracht.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.
• Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.
10. Einstellen der Uhrzeit
- Drücken Sie zur Einstellung der Uhrzeit die ⓄTaste und halten Sie sie gedrückt.
11. EIN - Zeitschalter-einstellung
- Die Funktion des EIN - Zeitschalters wird durch Betätigen des ON TIMER -Knopfes aktiviert.
- Den ON TIMER -Knopf solange betätigen, bis die gewünschte Zeit angezeigt und somit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage genau um diese Zeit ein.
- Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betätigt.

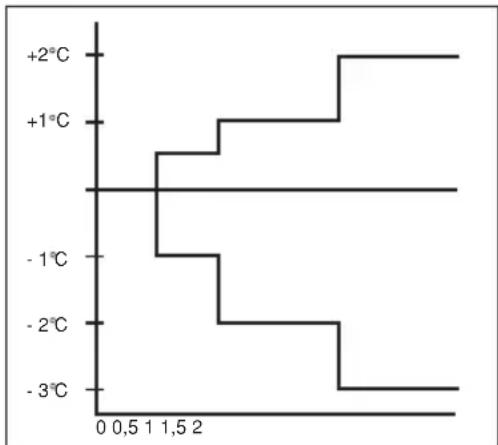

12. Einstellen des Nachtbetriebs
- Durch Betätigen des ★ Knopfs wird der Nachtbetrieb aktiviert.
- Dabei kann man Energie sparen. Befindet sich das Gerät im Kühlmodus, steigt die eingestellte
Temperatur nach der ersten halben Stunde um 0,5°C. Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5°C und um 1°C nach der folgenden Stunde.
- Befindet sich das Gerät im Heizmodus, sinkt die eingestellte Temperatur nach der ersten halben Stunde um 1°C. Nach der zweiten halben Stunde sinkt die Temperatur um weitere 1°C und um 1°C nach der folgenden Stunde.
- Diese Funktion gibt es bei COOL (KÜHL), HEAT (WARM) und AUTO (AUTO) Betrieb.
13. Temperatureinstellung
line
| Time (s) | Temperature (°C) | | :--- | :--- | | 0.5 | -1 | | 1.0 | -1 | | 1.5 | -1 | | 2.0 | -1 | | 2.5 | -1 | | 3.0 | -1 | | 3.5 | -1 | | 4.0 | -1 | | 4.5 | -1 | | 5.0 | -1 | | 5.5 | -1 | | 6.0 | -1 | | 6.5 | -1 | | 7.0 | -1 | | 7.5 | -1 | | 8.0 | -1 | | 8.5 | -1 | | 9.0 | -1 | | 9.5 | -1 | | 10.0 | -1 | | 10.5 | -1 | | 11.0 | -1 | | 11.5 | -1 | | 12.0 | -1 | | 12.5 | -1 | | 13.0 | -1 | | 13.5 | -1 | | 14.0 | -1 | | 14.5 | -1 | | 15.0 | -1 | | 15.5 | -1 | | 16.0 | -1 | | 16.5 | -1 | | 17.0 | -1 | | 17.5 | -1 | | 18.0 | -1 | | 18.5 | -1 | | 19.0 | -1 | | 19.5 | -1 | | 20.0 | -1 | | 20.5 | -1 | | 21.0 | -1 | | 21.5 | -1 | | 22.0 | -1 | | 22.5 | -1 | | 23.0 | -1 | | 23.5 | -1 | | 24.0 | -1 | | 24.5 | -1 | | 25.0 | -1 | | 25.5 | -1 | | 26.0 | -1 | | 26.5 | -1 | | 27.0 | -1 | | 27.5 | -1 | | 28.0 | -1 | | 28.5 | -1 | | 29.0 | -1 | | 29.5 | -1 | | 30.0 | -1 | | 30.5 | -1 | | 31.0 | -1 | | 31.5 | -1 | | 32.0 | -1 | | 32.5 | -1 | | 33.0 | -1 | | 33.5 | -1 | | 34.0 | -1 | | 34.5 | -1 | | 35.0 | -1 | | 35.5 | -1 | | 36.0 | -1 | | 36.5 | -1 | | 37.0 | -1 | | 37.5 | -1 | | 38.0 | -1 | | 38.5 | -1 | | 39.0 | -1 | | 39.5 | -1 | | 40.0 | -1 | | 40.5 | -1 | | 41.0 | -1 | | 41.5 | -1 | | 42.0 | -1 | | 42.5 | -1 | | 43.0 | -1 | | 43.5 | -1 | | 44.0 | -1 | | 44.5 | -1 | | 45.0 | -1 | | 45.5 | -1 | | 46.0 | -1 | | 46.5 | -1 | | 47.0 | -1 | | 47.5 | -1 | | 48.0 | -1 | | 48.5 | -1 | | 49.0 | -1 | | 49.5 | -1 | | 50.0 | -1 | | 50.5 | -1 | | 51.0 | -1 | | 51.5 | -1 | | 52.0 | -1 | | 52.5 | -1 | | 53.0 | -1 | | 53.5 | -1 | | 54.0 | -1 | | 54.5 | -1 | | 55.0 | -1 | | 55.5 | -1 | | 56.0 | -1 | | 56.5 | -1 | | 57.0 | -1 | | 57.5 | -1 | | 58.0 | -1 | | 58.5 | -1 | | 59.0 | -1 | | 59.5 | -1 | | 60.0 | -1 | | 60.5 | -1 | | 61.0 | -1 | | 61.5 | -1 | | 62.0 | -1 | | 62.5 | -1 | | 63.0 | -1 | | 63.5 | -1 | | 64.0 | -1 | | 64.5 | -1 | | 65.0 | -1 | | 65.5 | -1 | | 66.0 | -1 | | 66.5 | -1 | | 67.0 | -1 | | 67.5 | -1 | | 68.0 | -1 | | 68.5 | -1 | | 69.0 | -1 | | 69.5 | -1 | | 70.0 | -1 | | 70.5 | -1 | | 71.0 | -1 | | 71.5 | -1 | | 72.0 | -1 | | 72.5 | -1 | | 73.0 | -1 | | 73.5 | -1 | | 74.0 | -1 | | 74.5 | -1 | | 75.0 | -1 | | 75.5 | -1 | | 76.0 | -1 | | 76.5 | -1 | | 77.0 | -1 | | 77.5 | -1 | | 78.0 | -1 | | 78.5 | -1 | | 79.0 | -1 | | 79.5 | -1 | | 80.0 | -1 | | 80.5 | -1 | | 81.0 | -1 | | 81.5 | -1 | | 82.0 | -1 | | 82.5 | -1 | | 83.0 | -1 | | 83.5 | -1 | | 84.0 | -1 | | 84.5 | -1 | | 85.0 | -1 | | 85.5 | -1 | | 86.0 | -1 | | 86.5 | -1 | | 87.0 | -1 | | 87.5 | -1 | | 88.0 | -1 | | 88.5 | -1 | | 89.0 | -1 | | 89.5 | -1 | | 90.0 | -1 | | 90.5 | -1 | | 91.0 | -1 | | 91.5 | -1 | | 92.0 | -1 | | 92.5 | -1 | | 93.0 | -1 | | 93.5 | -1 | | 94.0 | -1 | | 94.5 | -1 | | 95.0 | -1 | | 95.5 | -1 | | 96.0 | -1 | | 96.5 | -1 | | 97.0 | -1 | | 97.5 | -1 | | 98.0 | -1 | | 98.5 | -1 | | 99.0 | -1 | | 99.5 | -1 | | >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99,- Um die gewünschte Temperatur einzustellen, den
▲ oder den ▼ Knopf betätigen, so wird die eingestellte Temperatur höher oder niedriger gestellt.
- Der Temperatur-Einstellbereich liegt zwischen 16°C zu 30°C (Die optimale Einstellung liegt zwischen 20°C zu 30°C).
- Drücken Sie gleichzeitig die Tasten ▲ und ▼, um von °C auf °F umzustellen.
FEHLERBEHANDLUNG (Nur für Inverter)
FEHLERBEHANDLUNG ÜBER DIE FERNBEDIENUNG
Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.

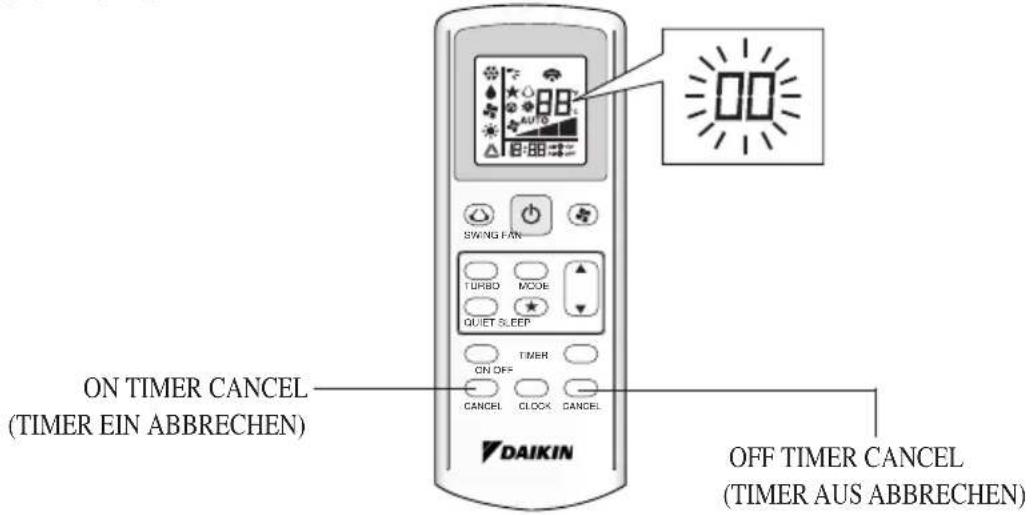

- Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt wird, wird „☐☐“ blinkend auf dem Temperaturabschnitt des Displays angezeigt.
- Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertönt.
• Die Codeanzeige ändert sich wie unten, und es ertönt ein langes Piepen.
| FEHLERMELDUNG | BEDEUTUNG |
| 00 NORMAL | |
| A1 LEITERPL | ATTENFEHLER DER INNENEINHEIT |
| A3 ABLAUFFUMPE ANOMAL | |
| A5 FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG) | |
| A6 INNENLÜFTER, MOTOR ANOMAL | |
| AH FEHLER | AN ELEKTRO-LUFTREINIGER |
| C4 INNENRA | UMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| C5 INNENRA | UMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| C7 FEHLER | AN ENDSCHALTER DER LUFTKLAPPE |
| C9 INNENRA | UMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG |
| E1 AUSSEN-PBC-FEHLER | |
| E3 HOCHDRUCKSCHUTZ | |
| E4 NIEDERDRUCKSCHUTZ | |
| E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET | |
| E6 KOMPRESSOR-ANLAUFFEHLER | |
| E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT | |
| E8 AC-EINGANGSSTROM ZU HOCH | |
| E9 EXV FEHLER | |
| EA VIERWEGVENTILFEHLER | |
| F3 AUSLASSROHR ÜBERHITZT | |
| F6 WÄRMEA | USTAUSCHER ÜBERHITZT |
| HO KOMPRESSORENSENSOR-SYSTEMFEHLER | |
| H3 FEHLER | AN HOCHDRUCKSCHALTER |
| H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER | |
| H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER | |
| H8 AC-STROM-SENSORFEHLER | |
| FEHLERMELDUNG BEDEUTUNG | |
| H9 AUSSENI LUFT-THERMISTOR KURZ/OFFEN | |
| J1 FEHLER AN DRUCKFÜHLER | |
| J3 KOMPRESSORABLUF TROHR-THERMISTOR KURZ/OFFEN/VERLEGT | |
| J5 KURZSCHLUSS/UNTERBRECHUNG AN ANSAUGTHERMISTOR | |
| J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN | |
| J7 KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS | |
| J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN | |
| J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN | |
| L1 FEHLER AN LEITERPLATTE DES INVERTERS | |
| L3 STEUERKASTEN AUSSEN ÜBERHITZT | |
| L4 KÜHLKÖRPER ÜBERHEIZT | |
| L5 IPM FEHLER/IGBT FEHLER | |
| L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR | |
| L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR | |
| LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER) | |
| P1 OFFENE PHASE ODER SPANNUNGSUNTERSCHIEDE | |
| P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN | |
| PJ FEHLER BEI LEISTUNGSEINSTELLUNG | |
| U0 GAS UNGENÜGEND | |
| U2 DC-SPANNUNG NICHT IM NORMALBEREICH | |
| U4 KOMMUNIKATION, FEHLER | |
| U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN) | |
| UA INSTALLATIONSFEHLER | |
| UF FEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS | |
| UH FROSTSCHUTZ (ANDERE RÄUME) | |
ANMERKUNG
- Ein kurzer und zwei aufeinander folgende Pieptöne deuten auf nicht übereinstimmende Codes hin.
- Tum das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
