РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6801DB MAKITA

Отвертка для сухих стен

Инструкция по эксплуатации

6800DB

6800DBV

6801DB

6801DBV

Следующие объяснения показывают символы, используемые для инструмента. Убедитесь перед использованием, что Вы понимаете их значение.

□ Только для стран ЕС

Не выкидывайте электрическое оборудование вместе с бытовым мусором!

В соответствии с европейской директивой 2002/96/EC об утилизацияи старого электрического и электронного оборудования и её применения в соответствии с местными законами электрическое оборудование, бывшее в эксплуатации, должно утилизовываться отдельно безопасным для окружающей среды способом.

Объяснения общего плана

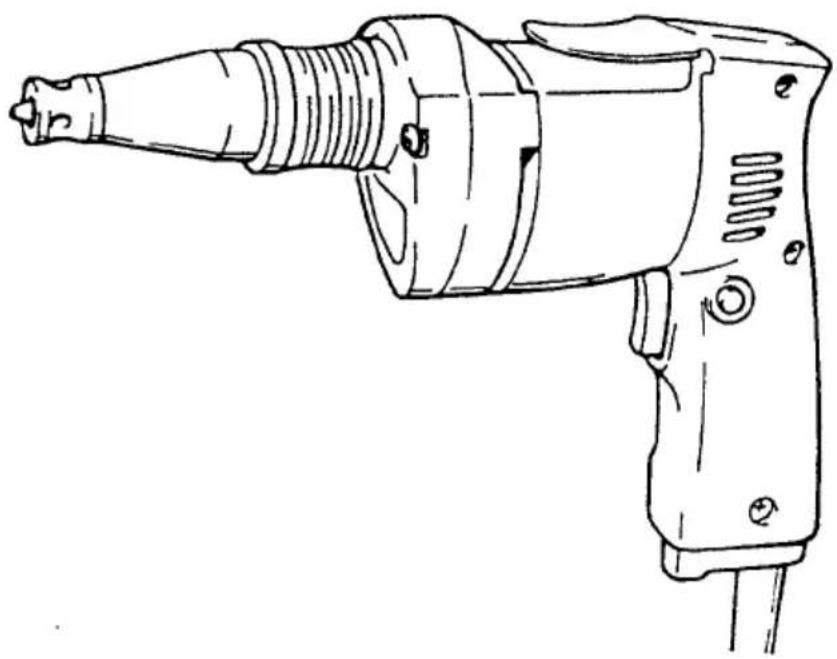

1 Фиксирующая втулка	5 Фиксирующая позиция	10 Высокая
2 Локатор	6 Корпус привода	11 Винт управления скоростью
3 Сверло	7 Пусковой механизм
4 Держатель магнитного сверла	8 Кнопка фиксации	12 Рычаг обратного переключения
	9 Низкая

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	6800DB	6800DBV	6801DB	6801DBV
Функциональные возможности
Винт для сухих стен......		No.6 No.6 No.6 No.6
Самосверлящий винт ......		5 мм 5 мм 5 мм 5 мм
Размер хвостовика сверл ......		1/4 дюйма 1/4 дюйма 1/4 дюйма 1/4 дюйма
		Шестиугольный	Шестиугольный	Шестиугольный	Шестиугольный
Скорость в незагруженном состоянии (мин ^-1 )......		2500	0–2500	4000	0 –4000
Общая длина ......		280 мм	280 мм	280 мм	280 мм
Вес нетто ......		1,3 кг	1,3 кг	1,5 кг	1,5 кг

• Вследствие нашей продолжающейся программы поиска и разработок технические характеристики могут быть изменены без уведомления.
• Примечание: Технические характеристики могут различаться в зависимости от страны.

Источник питания

Инструмент должен быть подсоединен только к источнику питания с напряжением, указанным в табличке номиналов, и может функционировать только от однофазного источника питания переменного тока. В соответствии с Европейским с тандартом имеется двойная изоляция, следовательно, возможно использование с розетками без провода заземления.

ИНСТРУКЦИИ ПО МЕРАМ БЕЗОПАСНОСТИ

Предостережение! При использовании электрических инструментов следует всегда соблюдать основные меры безопасности для уменьшения опасности пожара, поражения электрическим током и персональных травм, включая следующие.

Прочитайте эти инструкции перед тем, как пытаться управлять этим изделием, и сохраните эти инструкции.

Для безопасного функционирования:

1. Поддерживайте чистоту на рабочем месте Захламленные места и подставки могут привести к травмам.

2. Учитывайте рабочую окружающую среду Не подвергайте инструменты с электроприводом воздействию дождя. Не используйте инструменты с электроприводом в сырых или влажных местах. Поддерживайте хорошее освещение на рабочем месте. Не используйте инструменты с электроприводом в присутствии возгaraемы жидкостей или газов.

3. Предохраняйтесь от поражения электрическим током

Предотвращайте контакт тела с заземленными поверхностями (например, трубами, радиаторами, батареями, холодильниками).

4. Держитесь подальше от детей

Не позволяйте посетителям прикасаться к инструменту или шнуру-удлинителю. Все посетители должны находиться подальше от рабочей области.

5. Правильно храните неработающие инструменты

Если инструменты не используются, они должны храниться в сухом, высоком или закрытом месте, вне достижения детей.

6. Не прилагайте усилие к инструменту

Он будет выполнять работу лучше и безопаснее при скорости, для которой он предназначен.

7. Используйте правильный инструмент

Не пытайтесь прилагать усилие к маленьким инструментам или присоединениям для выполнения работы инструмента тяжелого назначения. Не используйте инструменты для непредназначенных целей; например, не используйте дисковую пилу для резки веток или корней деревьев.

8. Одевайтесь правильно

Не одевайте свисающую одежду или украшения. Они могут попасть в движущиеся части. При работе на улице рекомендуется одевать резиновые перчатки и несколькощую обувь. Одевайте предохранительный головной убор для убирания длинных волос.

9. Используйте защитные очки и предохранительные приборы для слуха.

Если работа по резке является пыльной, используйте также маску для лица или пылезащитную маску

10. Подсоедините пылевсасывающее оборудование

Если имеются подсоединения устройств для всасывания и сбора пыли, убедитесь в том, что они подсоединены и используются правильно.

11. Не прилагайте усилие к шнуру

Никогда не носите инструмент за шнур и не дергайте за него для отсоединения его из розетки. Держите шнур подальше от жарких мест, масла и острых краев.

12. Закрепите рабочее изделие

Используйте зажимы или тиски для крепления рабочего изделия. Это является более безопасным, чем использование Вашей руки, и при этом освобождаются две руки для управления инструментом.

13. Не заходите слишком далеко

Сохраняйте правильную стойку и баланс все время.

14. Осторожно обращайтесь с инструментами

Держите инструменты острыми и чистыми для более лучшей и безопасной работы. Следуйте инструкциям для смазки и смены принадлежностей. Периодически проверяйте шнуры инструмента, и, если они повреждены, обращайтесь относительно ремонта в уполномоченный центр по техобслуживанию. Периодически проверяйте шнуры-удлинители и заменяйте, если они повреждены. Держите ручки сухими чистыми и свободными от масла или смазки.

15. Отсоединяйте инструменты

Если не используются, перед техобслуживанием, и при смене принадлежностей, таких, как лезвия, резцы и резаки.

16. Убирайте регулировочные ключи и гаечные ключи

Сформируйте привычку проверять, что регулировочные ключи и гаечные ключи убраны с инструмента перед его включением.

17. Избегайте случайных запусков

Не носите подсоединенный к сети инструмент с пальцем, находящемся на переключателе. Перед подсоединением инструмента к сети убедитесь, что переключатель находится в положении "выкл".

18. Шнуры-удлинители для использования на улице

Когда инструмент используется на улице, используйте только шнуры-удлинители, предназначенные для использования на улице с указанием этого.

19. Будьте бдительны

Наблюдайте за тем, что Вы делаете. Используйте разумный подход. Не управляйте инструментом, если Вы устали.

20. Проверяйте поврежденные части

Перед дальнейшим использованием инструмента, предохранитель или другая часть должны быть тщательно проверены для определения того, что они будут функционировать правильно и выполнять предназначенную функцию. Проверьте на предмет совмещения движущихся частей, соединения движущихся частей, поломки частей, монтажа и других условий, которые могут повлиять не их функционирование. Предохранитель или другая часть должны быть правильно отремонтированы или заменены в уполномоченном центре по техобслуживанию, если только не указано другое в этой инструкции по эксплуатации. Дефектные переключатели должны быть заменены в уполномоченном центре по техобслуживанию. Не используйте инструмент, если невозможно его включение и выключение с помощью переключателя.

21. Предостережение

Использование любой другой принадлежности или присоединения, отличного от рекомендуемого в этой инструкции по эксплуатации или каталоге, может привести к опасности персональной травмы.

22. Используйте для ремонта услуги специалиста

Это электрическое оборудование соответствует относящимся к нему правилам безопасности. Ремонт электрического оборудования может проводиться только специалистами, в противном случае, он может вызвать существенную опасность для пользователя.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

1. Следует всегда одевать плотную обувь. Убедитесь в том, что внизу никого нет, когда используете инструмент в возвышенных местах.

2. Держите инструмент крепко.

1. Держите руки подальше от вращающихся частей.

2. При завинчивании в стены, полы или в любом месте, где могут встретиться "работающие" электрически провода, НЕ ПРИКАСАЙТЕСЬ НИ К КАКИМ МЕТАЛЛИЧЕСКИМ ЧАСТЯМ ИНСТРУМЕНТА! Держите инструмент за изолированные части для захвата для предотвращения поражения электрическим током, если Вы завинчиваете возле "работающего" провода.

3. Не прикасайтесь к сверлу или рабочему изделию сразу же после эксплуатации; они могут быть очень горячими и обжечь Вашу кожу.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Удаление или установка сборки локатора (Рис. 1)

Для удаления сборки локатора потяните фиксирующую втулку вперед, а затем поверните её против часовой стрелки. Для установки сборки локатора поверните её по часовой стрелке, затем нажмите фиксирующую втулку слегка назад по направлению к двигателю. Немного поверните фиксирующую втулку для совпадения фиксирующих позиций, а затем сильно нажмите на неё для фиксации локатора на месте.

Удаление или установка сверла (Рис. 2)

Важно:

Следует всегда быть уверенным, что инструмент выключен и отсоединен от сети перед установкой или удалением сверла.

После удаления сборки локатора потяните сильно для удаления магнитного гнездового сверла. Удерживайте держатель магнитного сверла в руке и захватите его щипцами. Вытащите сверло из держателя магнитного сверла. Иногда помогает покачивание сверла с помощью щипцов при его вытаскивании.

Для установки сверла следуйте процедурам установки в обратном порядке.

Регулировка глубины (Рис. 3, 4 и 5)

Потяните фиксирующую втулку вперед, а затем поверните её для регулировки глубины.

Сначала подрегулируйте сборку локатора для создания расстояния приблизительно 1 мм от наконечника локатора до основы головки винта. Один полный поворот локатора соответствует 1,5 мм изменения в глубине. После регулировки сборки локатора нажмите на фиксирующую втулку для фиксации локатора на месте. Завинтите пробный винт в Ваш материал или кусок подобного материала. Если глубина не подходит для винта, продолжайте регулировку до тех пор, пока не будет достигнута правильная установка глубины.

Действия при переключении

ПРЕДУПРЕЖДЕНИЕ:

Перед подсоединением инструмента всегда проверяйте, чтобы видеть, что пусковой механизм действует правильно и возвращается в положение "OFF" (выкл.) при высвобождении.

Для модели 6800DB, 6801DB (Рис. 6)

Для запуска инструмента просто нажмите пусковой механизм. Для остановки высвободите пусковой механизм. Для непрерывного функционирования нажмите пусковой механизм, а затем нажмите кнопку фиксации. Для остановки инструмента из фиксированного положения полностью нажмите пусковой механизм, затем высободите его.

Для модели 6800DBV, 6801DBV (Рис. 7)

Для запуска инструмента просто нажмите пусковой механизм. Скорость инструмента увеличивается при увеличении давления на пусковой механизм. Для остановки высвободите пусковой механизм. Для непрерывного функционирования нажмите пусковой механизм, а затем нажмите кнопку фиксации. Для остановки инструмента из фиксированного положения полностью нажмите пусковой механизм, затем высвободите его. Винт управления скоростью имеется в наличии для того, чтобы можно было ограничить максимальную скорость инструмента (изменяемую). Поверните винт управления скоростью по часовой стрелке для увеличения скорости, и против часовой стрелки для уменьшения скорости.

ПРИМЕЧАНИЕ:

Даже во включенном состоянии и при работающем двигателе сверло не будет вращаться до тех пор, пока Вы не вставите наконечник сверла в головку винта и не приложите давление вперед для активизации сцепления.

Действие обратного переключения (Рис.8)

ПРЕДУПРЕЖДЕНИЕ:

• Всегда проверяйте направление вращения перед эксплуатацией.
• Используйте обратное переключение только после полной остановки инструмента. Изменение направления вращения до остановки инструмента может привести к повреждению инструмента.

Этот инструмент снабжен переключателем обратного переключения для изменения направления вращения. Передвиньте рычаг обратного переключения в положение ⚙️ для вращения по часовой стрелке или в положение ⚙️ для вращения против часовой стрелки.

Эксплуатация

Для модели 6800DB, 6801DB

Вставьте винт в наконечник сверла и поместите наконечник винта на поверхность рабочего изделия, в которое нужно завинтить винт. Приложите давление к инструменту и запустите его. Выньте инструмент как только прервется сцепление.

Для модели 6800DBV, 6801DBV

Вставьте винт в наконечник сверла и поместите наконечник винта на поверхность рабочего изделия, в которое нужно завинтить винт. Приложите давление к инструменту. Запустите инструмент медленно, а затем постепенно увеличьте скорость. Выньте инструмент как только прервется сцепление.

ПРЕДУПРЕЖДЕНИЕ:

• Используйте правильное сверло для головки винта, который Вы хотите использовать.
• При вставлении винта в наконечник сверла будьте осторожны, чтобы не нажать его в сверло. Если на винт нажать, будет активизировано сцепление, и возможно внезапное вращение винта. Это может привести к повреждению рабочего изделия или вызвать травму.
• Не продолжайте ненужную операцию сцепления.

ПРИМЕЧАНИЕ:

Убедитесь в том, завинчивающее сверло вставлено прямо в головку винта, либо возможно повреждение винта и/или сверла.

ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ:

Всегда проверяйте, что инструмент выключен и отсоединен перед выполнением любой работы с инструментом.

Для поддержания безопасности и долговечности изделия, ремонт, уход и регулировка должна проводиться в уполномоченном центре по техобслуживанию Makita.

Шум и вибрация модели 6800DBV

Типичные А-взвешенные уровни шума составляют

уровень звукового давления 86 дБ (А).

уровень звуковой мощности 99 дБ (А).

– Надевайте защиту для слуха. –

Типичное взвешенное значение квадратного корня ускорения составляет не более чем 2,5 м/с ^2 .

Шум и вибрация модели 6801DBV

Типичные А-взвешенные уровни шума составляют

уровень звукового давления 86 дБ (А).

уровень звуковой мощности 99 дБ (А).

– Надевайте защиту для слуха. –

Типичное взвешенное значение квадратного корня

ускорения составляет не более чем 2,5 м/с².

ЕС ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Подписавшийся ниже Ясухико Канзаки,

умолномоченный корпорацией Makita, 3-11-8

Sumiyoshi-Cho, Anjo, Aichi, 446-8502 Japan,

декларирует, что это изделие

(Серийный №: серия производства)

изготовленное в корпорации Makita в Японии

находится в соответствии со следующими

стандартами и документами по стандартизации,

HD400, EN50144, EN55014, EN61000

в соответствии со сборником директив 73/23/EEC,

89/336/EEC и 98/37/EC.

Ясухико Канзаки

CE94

Директор

MAKITA INTERNATIONAL EUROPE LTD.
