Тип продукта	Газовая варочная панель
Бренд	Zelmer
Модель	ZPG6114CP
Количество горелок	4 (WOK, Большая, Средняя, Маленькая)
Типы горелок	WOK (3,3 кВт, Ø 130 мм), Большая (2,5 кВт, Ø 100 мм), Средняя (1,5 кВт, Ø 75 мм), Маленькая (1,0 кВт, Ø 55 мм)
Поддерживаемые типы газа	2E (G20) при 20 мбар, 3B/P (G30) при 37 мбар
Зажигание	Электрическое зажигание (нажать и повернуть)
Функции безопасности	Устройство защиты от утечки газа (контроль пламени), предупреждение о присмотре за детьми
Материал	Стеклокерамическая поверхность, металлические горелки и решетки
Размеры (вырез)	Прибл. 560 x 480 мм (точные размеры смотрите в руководстве)
Вес нетто	Прибл. 10 кг
Электропитание	230 В ~ 50 Гц (для зажигания)
Газовое подключение	Резьба G1/2"
Требования к установке	Требуется профессиональная установка; обеспечьте вентиляцию и термостойкую столешницу
Инструкции по очистке	Мойте решетки и детали горелок теплой водой с моющим средством; очищайте стеклокерамическую поверхность мягкой влажной губкой, избегайте абразивов
Включенные аксессуары	Решетки, крышки, рассекатели горелок, комплект жиклеров (для разных типов газа)
Гарантия	Стандартная гарантия производителя (подробности в руководстве)

Часто задаваемые вопросы - ZPG6114CP Zelmer

Какие типы газа поддерживает Zelmer ZPG6114CP?

Панель поддерживает природный газ 2E (G20) при 20 мбар и сжиженный газ 3B/P (G30) при 37 мбар. При смене типа газа требуется замена жиклеров.

Как очистить стеклокерамическую поверхность панели?

Для легких загрязнений используйте влажную мягкую губку с теплой водой. Для стойких пятен используйте специальное средство для стеклокерамики или белый уксус. Избегайте абразивных губок и пароочистителей. Немедленно удаляйте пролитый сахар.

Что делать, если горелка не зажигается?

Убедитесь, что подача газа включена. Поверните ручку в положение зажигания и нажмите ее. Если горелка не зажглась, подождите 15 секунд после отпускания, затем повторите попытку через 1 минуту. Проверьте, правильно ли установлены крышка и рассекатель горелки, и не заблокированы ли газовые выходы.

Могу ли я установить панель самостоятельно?

Нет, установка должна выполняться квалифицированным специалистом для обеспечения безопасности газовых и электрических соединений и соответствия местным нормам.

Как отрегулировать минимальное пламя?

Снимите ручку, поверните горелку на минимум, затем отрегулируйте винт внутри шпинделя отверткой. Для сжиженного газа закручивайте по часовой стрелке до упора. Проверьте, чтобы пламя не гасло при переключении с максимума на минимум.

Какие размеры посуды рекомендуются?

Используйте кастрюли диаметром: горелка WOK: 240-260 мм; Большая: 180-260 мм; Средняя: 120-220 мм; Маленькая: 80-160 мм. Всегда используйте крышки и следите, чтобы посуда была сухой.

Как заменить жиклеры для другого типа газа?

Замену жиклеров должен выполнять только уполномоченный установщик. Снимите крышку и рассекатель, открутите существующий жиклер и вкрутите правильный в соответствии с таблицей в руководстве. Затем отрегулируйте минимальное пламя.

Безопасна ли панель для детей?

Дети должны находиться под присмотром и не играть с прибором. Панель нагревается во время использования; держите детей подальше. После использования дайте ей остыть перед очисткой.

Что делать, если я чувствую запах газа?

Перекройте подачу газа на главном вентиле, не пользуйтесь электрическими выключателями, проветрите помещение и немедленно свяжитесь с поставщиком газа или квалифицированным техником.

Где найти серийный номер или технические данные?

Паспортная табличка находится на нижней стороне панели. Она содержит модель, тип газа, давление, номинальную мощность и серийный номер.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZPG6114CP Zelmer

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Газовая плита Тип ZPG6074SP; ZPG6085SP; ZPG6114CP; ZPG6125CP 22–25

ИНСТРУКЦИЯ ЗА УПОТРЕБА

Газов плот Тип ZPG6074SP; ZPG6085SP; ZPG6114CP; ZPG6125CP 26–29

Уважаемые Пользователи!

Поздравляем Вас с выбором нашего устройства и приветствуем среди пользователей товарами Zelmer.

Чтобы достичь наилучших результатов, мы рекомендуем использовать только оригинальные аксессуары компании Zelmer. Они спроектированы специально для этого продукта.

Указания по безопасности

Перед началом использования устройства ознакомьтесь с содержанием всей инструкции по обслуживанию.
устройство предназначено для домашнего применения. В случае использования для кулинарной промышленности условия гарантии изменяются.
устройство может применяться в помещениях.

ВНИМАНИЕ: При первом включении плиты возможно появление небольшого количества дыма и может ощущаться неприятный запах.

ВНИМАНИЕ: Использование газовой плиты вызывает выделение тепла и влажности в помещении, в котором она установлена. Обеспечьте хорошую вентиляцию кухонного помещения: содержите открытыми натуральные вентиляционные отверстия или установите механическое вентилярующее устройство (дымоотводный коллак с механической вытяжкой).

Длительное интенсивное применение устройства может требовать дополнительной вентиляции, например, открытия окна или более эффективной вентиляции, например, увеличения уровня механической вентиляции там, где она имеется.
е устанавливайте плиту вблизи охладительных устройств и легко воспламеняемых материалов (например, занавесок, полотенец и т.п.).
Не используйте аэрозоли вблизи плиты.
диаметр дна посуды должен быть всегда больше, чем диаметр венца конфорки, на которой она будет применяться.
"е используйте газовую плиту с целью обогревания помещений и подогревания вредных, летучих жидкостей или материалов и т.п."

ВНИМАНИЕ: Если поверхность плиты повреждена, отключите электричество, чтобы избежать возможности поражения электрическим током.

Не включайте прибор, если питающий провод или корпус имеют видимые повреждения.
●братите внимание на то, чтобы провод подключения не прикасался к горячим частям плиты.

Если питающий неотсоединяемый провод будет поврежден, то во избежание аварийных ситуаций он должен быть заменен у производителя, в спе- циализированной ремонтной мастерской или квалифицированным специалистом.

Ремонт устройства может выполняться только квалифицированными специалистами. Неправильно выполненный ремонт может вызвать серьезную угрозу для пользователя.

Применяйте только оригинальные, доступные в автотуризованных сервисных пунктах сопла, воротки, решетки.
случае появления неполадок рекомендуем обратиться в специализированный сервисный пункт.
Некоторые элементы нагреваются во время работы плиты.
не прикасайтесь к горячим частям оборудования. Существует риск ожога! Оставьте устройство охладиться перед очисткой.
не оставляйте устройства с зажженными горелками без внимания, особенно во время жарки, поскольку перегретый жир может загореться.
для мытья плиты не используйте агрессивные детергенты в виде эмульсии, молочка, паст и т.п. Они могут, в частности, удалить нанесенные информационные графические символы такие, как: обозначения, предостерегающие знаки и т.п.
Настоящее оборудование не предназначено для пользования лицами (в том числе детьми) с ограниченными физическими, чувственными или психическими способностями или лицами, не имеющими опыта или незнакомыми с устройством, за исключением ситуации, когда это проходит под надзором или согласно инструкции по эксплуатации устройства, переданной лицами, ответственными за их безопасность.
Обратите внимание на детей, чтобы они не игрались устройством.
●братите внимание на момент закипания, чтобы не допустить заливания конфорок.
Керамическая плита чувствительна к точечным уда- рам, например, баночной со специями, солонкой и т.п.
Сахар может войти в реакцию с плитой, оставляя неудалимые пятна. Немедленно удаляйте их с плиты.

Убедитесь, что вышеуказанные рекомендации были поняты.

Монтаж плиты

(Рис. А)

ВНИМАНИЕ: Монтаж плиты может выполняться только квалифицированным (авторизованным) монтером.

На рисунке представлены необходимые размеры и способ монтажа газовой плиты.

① Сделайте отверстие в столешнице согласно размерам.
② Снимите с плиты все неприкрепленные элементы (решетки, крышки, венцы конфорок и т.п.).
③ Поверните плиту. Отрежьте от уплотнителя 4 части соответствующей длины и приклейте вдоль краев плиты.

④ Вложите плиту в отверстие и прикрепите ее снизу при помощи держателей.

устройство должно быть установлено согласно актуальным действующим строительным правилам в области установки газовых устройств в жилых помещениях.
✿бедитесь, что столешница стола выполнена из материала с соответствующей тепловой стойкостью, чтобы не появилась деформация, вызванная нагреванием плиты.

Подключение к газовой и электрической системе

ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ВОЗМОЖНЫЙ УЩЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮ- ДЕНИЕМ ДЕЙСТВУЮЩИХ НОРМ И ПОЛОЖЕНИЙ, А ТАКЖЕ ПОДКЛЮЧЕНИЕМ ПЛИТЫ НЕУПОЛНОМО- ЧЕННЫМ ЛИЦОМ.

ВНИМАНИЕ: Подключение плиты, как к электрической, так и к газовой системе может выполнять только квалифицированный монтер, имеющий соответствующие полномочия.

Перед подключением плиты к электрической и газовой системе ознакомьтесь с информацией на щитке устройства и с настоящей информацией.

Перед монтажом убедитесь, что местные условия дистрибуции (вид газа и его давление), а также настройки оборудования правильные.
●словия настройки газа этого устройства указаны на щитке.
стройство не подключается к трубопроводам, отводящим продукты сгорания. Устройство должно быть установлено и подключено согласно актуальным действующим правилам монтажа. В частности, следует учесть соответствующие требования по вентиляции.
- Бибкий газопровод должен быть установлен так, чтобы не соприкасался с подвижными частями сегмента корпуса (например, с выдвижным ящиком) и не проходил через пространство, в котором нет достаточного места.
- Электрическая система, питающая плиту, должна быть предохранена соответствующим способом подобранным предохранением.
После установки плиты монтер обязан проверить герметичность газовой системы.

ВНИМАНИЕ: монтер обязан заполнить гарантийную карту, являющуюся основанием для предоставления гарантии.

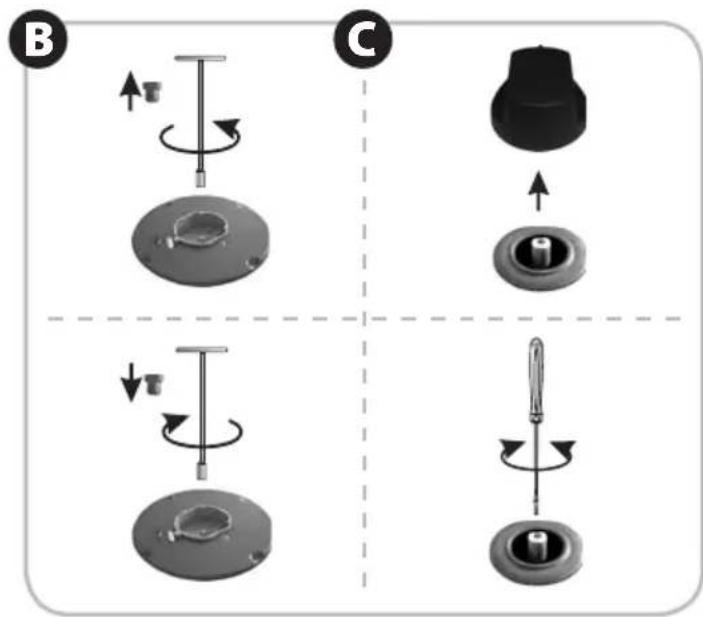

Замена сопел на другой вид газа (Рис. В)

ВНИМАНИЕ: Замена сопел может выполняться только квалифицированным (авторизованным) монтером.

На заводе плита оснащена соплами, приспособленными для газа 2E (G20). Остальные виды газа представлены в следующей таблице:

КОНФОРКА	ГАЗ ДАВЛЕНИЕ ОБОЗНАЧЕНИЕ СОПЛА			ТЕПЛОВАЯ НАГРУЗКА
ВОК	2E (G20)3B/P (G30)	20 мбар37 мбар	1.360.86	3300 W
БОЛЬШАЯ	2E (G20)3B/P (G30)	20 мбар37 мбар	1.180.72	2500 W
СРЕДНЯЯ	2E (G20)3B/P (G30)	20 мбар37 мбар	0.920.58	1500 W
МАЛАЯ	2E (G20)3B/P (G30)	20 мбар37 мбар	0.750.49	1000 W

① Снимите с горелки крышку и венец.
② Выкрутите сопло при помощи специального ключа.
③ Вкрутите соответствующее сопло на место предыдущего согласно таблице.

После замены сопел отрегулируйте горелки (см. «РЕГУЛИРОВКА ПЛАМЕНИ».

После замены сопел наклейте соответствующую этикетку с видом газа на патрубке подключения коллектора плиты.

Технические характеристики

Технические параметры указаны на щитке устройства.

Плита оснащена патрубком с резьбой диаметром G1/2", предназначенным для подключения газовой системы. В случае подключения баллона с жидким газом (пропанбутан) на патрубок навинчивается наконечник для шланга ∅ 8 x 1 мм.

Газовая плита является устройством I класса, оснащенным проводом подключения с предохранительной жилой. Требует подключения к сетевой розетке с предохранительным контактом.

Устройство соответствует требованиям действующих норм.

Устройство соответствует требованиям директив:

– Устройства, сжигающие газовое топливо – 90/396/EEC, 93/68/EEC.
– Электрическое низковольтное оборудование (LVD) – 2006/95/EC.
– Электромагнитная совместимость (EMC) – 2004/108/EC.

Устройство обозначено знаком соответствия СЕ на щитке.

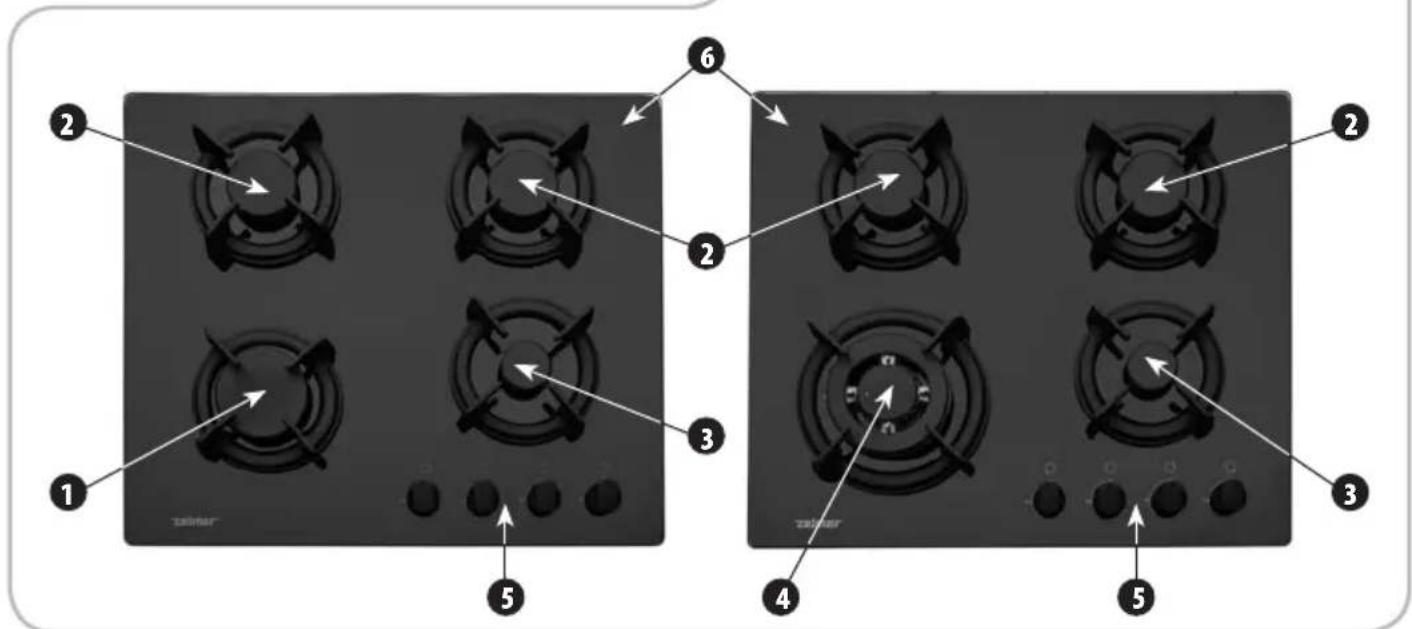

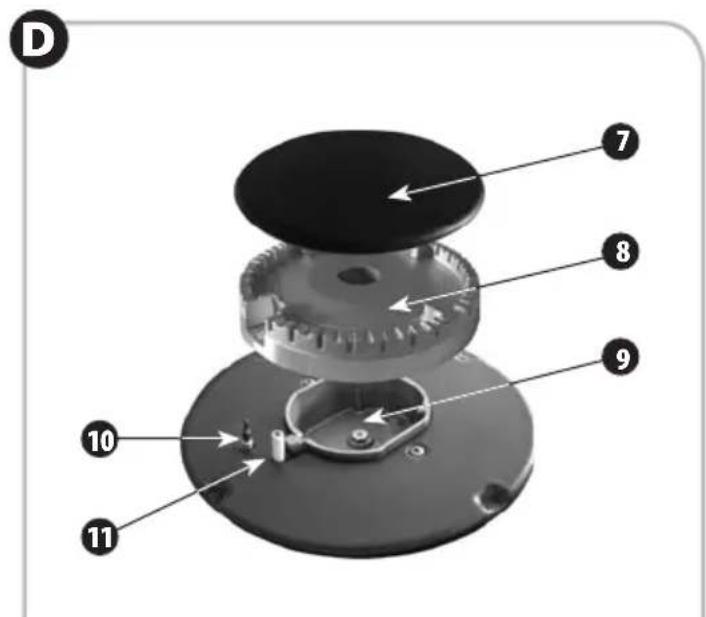

Конструкция устройства (Рис. D)

1 Большая конфорка ∅ 100 мм 2,5 кВт
2 Средняя конфорка ∅ 75 мм 1,5 кВт
3 Малая конфорка ∅ 55 мм 1,0 кВт
4 ВОК конфорка ∅ 130 мм 3,3 кВт
5 Воротки конфорок с включателем зажигания
6 Решетка конфорки
7 Крышка конфорки
8 Корона конфорки
9 Корпус горелки
10 Прибор зажигания
11 Антипылевая защита газа

Регулировка пламени (Рис. С)

① Включите конфорку и установите минимальное пламя ■
② Снимите вороток со стержня.
③ При помощи соответствующей отвертки отрегули- руйте пламя, поворачивая болт внутри стержня.

Убедитесь, что пламя не гаснет в случае быстрого переключения с максимального пламени ■ на минимальное ■

В случае газа 3B/P (G30) болт должен быть докручен (согласно направлению часовых стрелок).

Работа с плитой

Зажигание

Поверните (в направлении, противоположном движению часовых стрелок) соответствующий вороток в позицию 4. Нажмите его до упора и после зажжения конфорки придержите (далее нажатым) в течение примерно 10 секунд.

Если через примерно 15 секунд держания нажатого воротка в позиции 4 конфорка не зажжется, подождите минимально 1 минуту перед очередной пробой.

Если пламя конфорки было случайно погашено, выключите конфорку, поворачивая вороток в позицию □ и подождите минимально 1 минуту перед его очередным зажиганием.

Эксплуатация

наименьшем расходе газа соблюдайте следующие рекомендации:

- используйте посуду с диаметром, соответствующим для данной конфорки, смотрите таблицу ниже:

КОНФОРКА	ДИАМЕТР ПОСУДЫ
ВОК 130 mm	240-260 mm
БОЛЬШАЯ 100 mm	180-260 mm
СРЕДНЯЯ 75 mm	120-220 mm
МАЛАЯ 55 mm	80-160 mm

• после доведения до кипения установите вороток в позицию минимум ■.

• всегда накрывайте посуду крышкой.

• случае перерыва в поставке энергии конфорки можно зажигать при помощи спичек.
  Je ставьте посуду на двух конфорках одновременно.
  Используйте чистую и сухую посуду, высота которой составляет примерно 2/3 диаметра.
  Никогда не ремонтируйте оборудование самостоятельно.

Очистка и консервация

Помните о постоянном содержании плиты в чистоте.

Решетки, крышки и венцы конфорок следует чистить при помощи теплой воды с добавкой детергента, затем все элементы следует промыть водой и высушить.

Все отверстия в венцах конфорок должны быть незатканными, а крышки на них правильно лежать.

Очистка стеклянной плиты

для очистки стеклянной плиты не используйте оборудования для очистки паром.
Легкие загрязнения намочите сначала теплой водой, а затем протрите при помощи губки на сухо.
сильные загрязнения намочите сначала теплой водой, а затем при помощи специальной губки для чистки стекла вытрите на сухо.
- статки камня и другие осадки удаляйте, нанося на загрязненное место небольшое количество специального препарата для чистки керамического стекла или белого винного уксуса, а затем протрите тряпочкой на сухо.
ладкое, растопленный алюминий, пластик удаляйте при помощи скребка для стекла, а затем протрите место влажной тряпочкой. В случае необходимости используйте препарат для очистки керамического стекла.

Экология – забота об окружающей среде

Каждый пользователь может внести свой вклад в охрану окружающей среды. Это не требует особенных усилий.

С этой целью: картонные упаковки сдавайте в макулатуру, полиэтиленовые мешки (РЕ) выбрасывайте в контейнер,

предназначенный для пластика. Непригодное устройство отдайте в соответствующий пункт по утилизации, т.к. содержащиеся в приборе вредные компоненты могут создавать угрозу для окружающей среды.

Не выбрасывайте устройство вместе с коммунальными отходами!!!

Изготовитель/импортер не несет ответственности за возможный ущерб, причиненный в результате использования устройства не по назначению или неправильного обращения с ним. Изготовитель/импортер сохраняет за собой право на модификацию продукта в любой момент без предварительного уведомления, с целью соблюдения правовых норм, нормативных актов, директив или введения конструкционных изменений, а также по коммерческим, эстетическим и другим причинам.

Монтаж на плота (Рис. А)

Устройство на уреда (Рис. D)

ГАЗОВ КОТЛОН	ДИАМЕТЪР НА СЪДА
ВОК 130 mm	240-260 mm
ГОЛЯМ 100 мм	200-220 мм
ŚREDNI 75 мм	160-180 мм
СРЕДЕН 55 мм	100-140 мм

ПАЛЬНИК ДІАМЕТР ПОСУДУ
ВОК ∅ 130 mm	∅ 240-260 mm
ВЕЛИКИЙ ∅ 100 мм	∅ 180-260 mm
СЕРЕДНІЙ ∅ 75 мм	∅ 120-220 mm
МАЛИЙ ∅ 55 мм	∅ 80-160 mm
