РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRP-505 Sven

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

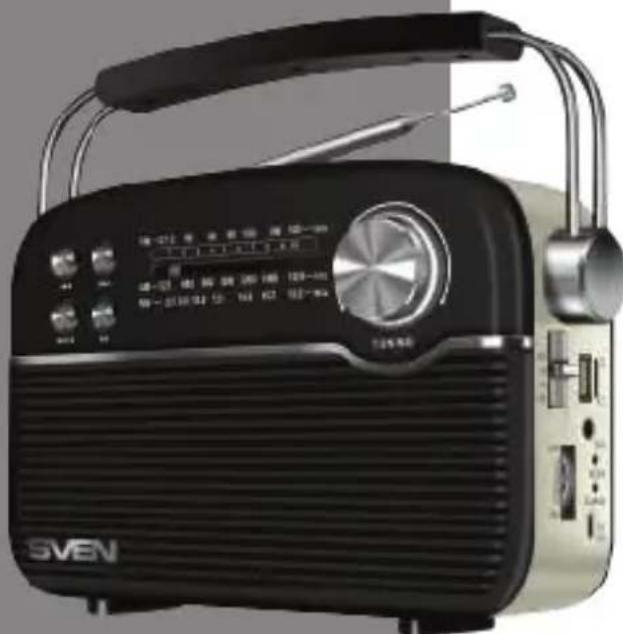

Благодарим Вас за покупку портативного радиоприёмника TM SVEN!

АВТОРСКОЕ ПРАВО

© 2021. SVEN PTE. LTD. Версия 1.0 (20.05.2021).

Данное руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые несоответствия. Информация данного руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном руководстве.

СОДЕРЖАНИЕ

ENG 2

RUS....6

UKR 11

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

КОМПЛЕКТНОСТЬ

• Портативный радиоприёмник — 1 шт.
- Кабель питания USB к microUSB — 1 шт.
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.

Техническая поддержка размещена на сайте www.sven.fi. Здесь же Вы сможете найти обновленную версию данного руководства.

НАЗНАЧЕНИЕ

Портативные радиоприёмники SRP-500, SRP-505 предназначены для приема радиостанций в FM/AM/SW диапазоне, воспроизведения файлов MP3 с USB/microSD носителей отформатированных в формате FAT32.

ОСОБЕННОСТИ

• Беспроводная передача звука по Bluetooth с любого совместимого источника
  • Встроенный литий-ионный аккумулятор 1200 мАч
  • Воспроизведение музыки с USB flash и microSD карт памяти
• Прием радиостанций в диапазоне вещания FM, AM, SW
  • Телескопическая поворотная антенна

Устройство

① кпереход на предыдущий трек (в режиме Проигрывателя); Навигация по треку (длительное нажатие)
② ➞: переход на следующий трек (в режиме Проигрывателя); Навигация по треку (длительное нажатие)
③ MODE: переключение режимов работы: BT/USB/microSD (кратковременное нажатие); Предыдущая папка при длительном нажатии в режиме USB/microSD
④ ▶I: кнопка Воспроизведение/Пауза (в режиме Проигрывателя); Следующая папка при долгом нажатии в режиме USB/microSD; Разрыв соединения при длительном нажатии (режим BT)
⑤ Ручка настройки станций
⑥ Ручка выбора режима: BT/MP3/FM/AM/SW
⑦ Ручка вкл/выкл и регулятор громкости
⑧ Разъем для подключение USB flash

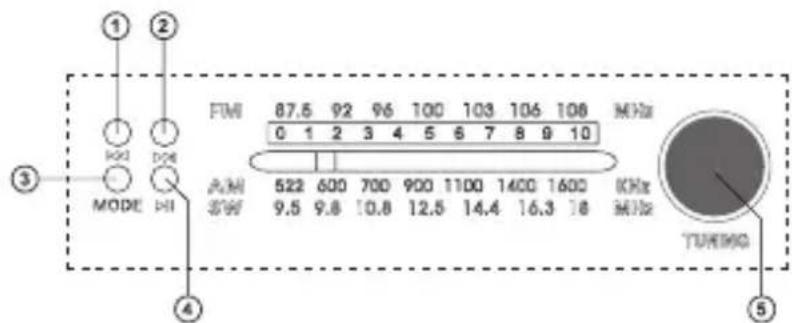

① ② ③ MODE FMI 87.5 92 96 100 103 106 108 MHz 0 1 2 3 4 5 6 7 8 9 10 A/M 522 600 700 900 1100 1400 1600 KHz S/W 9.5 9.8 [0.8 12.5 14.4 16.3] 8 MHz TUNING ④ ⑤

Панель управления SRP-500

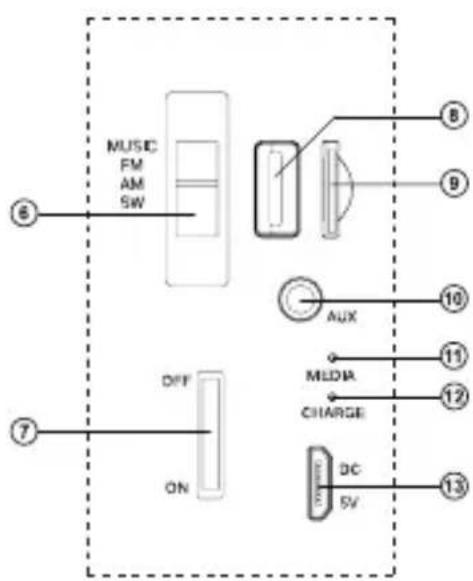

MUSIC FM AM SW OFF ON AUX MEDIA CHARGE DC SV ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬

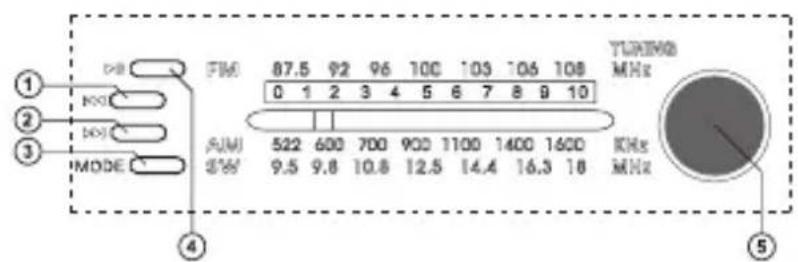

① ② ③ MODE ④ FM 87.5 92 96 100 103 106 108 0 1 2 3 4 5 6 7 8 9 10 AUM 522 600 700 900 1100 1400 1600 3/8" 9.5 9.8 10.8 12.5 14.4 16.3 18 TUNING MHz KHz MHz ⑤

Панель управления SRP-505 Вид сбоку
Puc. 1.

⑨ Слот для подключения microSD карт
⑩ AUX: разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер, т.п.)
⑪ Индикатор процесса проигрывателя
⑫ Индикатор процесса заряда АКБ
⑬ DC 5V: разъем micro USB для подключения радиоприёмника к зарядному устройству, порту USB ноутбука/ПК

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора

• Подсоедините радиоприёмник к USB-порту ПК или USB-зарядному устройству с помощью кабеля microUSB к USB (из комплекта). При зарядке индикатор ⑫ горит красным цветом. Индикатор ⑫ гаснет, если аккумулятор заряжен.
• В радиоприёмнике используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Беспроводная передача данных по протоколу Bluetooth позволяет подключить радиоприёмник без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.
• Включите радиоприёмник в режим Bluetooth. Для чего переведите ручку выбора режима ⑥ в самое верхнее положение. При необходимости (переход из режима USB/microSD) дополнительно нажмите кнопку MODE ③ на передней панели, раздастся звуковое подтверждение выбранного режима.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN SRP-500/SRP-505», с которым необходимо установить соединение*.
• При удачном подключении в радиоприёмнике раздаётся короткий звуковой сигнал**.

Режим Проигрывателя

Внимание! Файловая система носителя micro SD или USB flash – FAT32. Максимальный объем 32 Г6. Не рекомендуется использовать micro SD Ultra Speed.

- При установке USB flash или micro SD-носителя в соответствующий слот при включенном радиоприёмнике и включенном режиме MUSIC, воспроизведение начнётся автоматически. С помощью кнопки ④ переключаются режимы Воспроизведение/Пауза. Кнопками ① (предыдущий трек) и ② (следующий трек) можно управлять треками.

Режим Радио

- Включите устройство. Выберите желаемый диапазон – переключателем ⑥. При приеме в диапазоне SW/FM раскройте телескопическую антенну на задней стенке сверху. С помощью ручки настройки ⑤, выберете желаемую станцию.


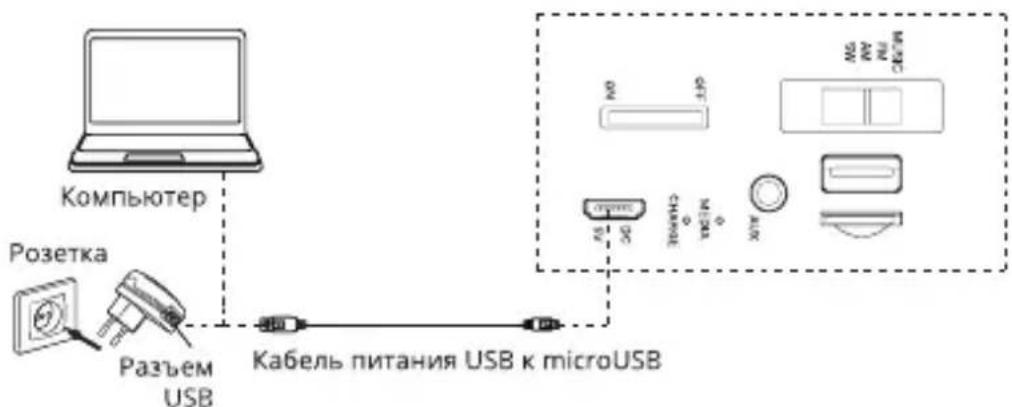

Рис. 2. Схема подключения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение
Частотный диапазон, Гц 100 – 12 000
Выходная мощность (RMS), Вт 3
Диаметр диффузора динамика, мм ∅ 90
Питание, В литий-ионный аккумулятор,	мАч – 1200 USB/ ——5V
Радиус действия Bluetooth, м до 10
Номинальный ток потребления, А 0,075
Цвет черный, белый
Размеры, мм 230 × 147 × 110
Вес, кг 0,838

Примечания:

- Приведенные технические характеристики справочные и не могут служить основанием для претензий.

- Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Зарядка аккумулятора

Импортер в России: ООО «Регард», 105082, г. Москва, ул. Фридриха Энгельса, д.75, стр. 5. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi. Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.
