Тип продукта	Вытяжка
Бренд	Küppersbusch
Модель	DI3800.0W
Электропитание	Электрическое (напряжение и частота согласно табличке)
Минимальное расстояние над варочной поверхностью	65 см (для газа или смешанных; может варьироваться в зависимости от указаний производителя плиты)
Диаметр воздуховода	∅120 мм мин.
Максимальная длина воздуховода	4 м
Максимальное количество углов в воздуховоде	2 угла по 90°
Тип фильтров	Моющиеся металлические фильтры и угольные фильтры (немоющиеся)
Количество скоростей	5 обычных скоростей + 3 интенсивные (6, 7, 8)
Освещение	Встроенный светодиод
Функция таймера	Да, до 80 минут (не программируется на интенсивных скоростях)
Индикатор насыщения фильтров	Да (звуковой и визуальный сигнал)
Управление	Сенсорное
Установка	Отвод наружу или рециркуляция (с угольным фильтром)
Класс защиты	II
Уход за металлическими фильтрами	Ежемесячная мойка горячей водой с нейтральным моющим средством или в посудомоечной машине
Уход за вытяжкой	Чистка тёплой водой с нейтральным мылом, избегайте абразивных средств
Безопасность	Отключайте прибор перед любым вмешательством; не готовьте под вытяжкой с открытым огнём
Ремонт	Обращайтесь в авторизованный сервисный центр, используйте оригинальные запчасти
Замена лампочки	Свяжитесь с сервисной службой

Часто задаваемые вопросы - DI3800.0W Küppersbusch

Как чистить металлические фильтры вытяжки?

Металлические фильтры необходимо чистить не реже одного раза в месяц. Вы можете погрузить их в горячую воду с нейтральным моющим средством до исчезновения жира, затем ополоснуть. Их также можно мыть в посудомоечной машине (ставьте их вертикально, чтобы избежать отложений). После стирки дайте им высохнуть на воздухе перед установкой.

Когда нужно заменять угольные фильтры?

Угольные фильтры не подлежат стирке и не могут быть восстановлены. Их срок службы составляет 3–6 месяцев в зависимости от использования. Заменяйте их при насыщении для обеспечения хорошей вытяжки.

Как сбросить индикатор насыщения фильтров?

Когда все индикаторы на дисплее мигают и раздаётся звуковой сигнал, нажмите кнопку «Насыщение фильтров» для сброса индикатора.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Нижняя часть вытяжки должна находиться на расстоянии не менее 65 см от газовых или смешанных варочных поверхностей. Для электрических плит следуйте указаниям производителя плиты; это расстояние может быть уменьшено, если указано в инструкции к вытяжке.

Можно ли использовать вытяжку без фильтров?

Нет, запрещено готовить под вытяжкой без металлических фильтров. Фильтры защищают внутреннюю часть вытяжки и предотвращают риск возгорания и капания жира.

Как запрограммировать таймер?

Включите вытяжку и выберите желаемую скорость всасывания. Нажмите кнопку «Таймер» для увеличения времени на 10 минут до максимума 80 минут. Для сброса подождите секунду и нажмите снова. Интенсивные скорости 6, 7 и 8 не могут быть запрограммированы.

Что делать, если вытяжка не работает?

Сначала проверьте, подключен ли кабель питания и есть ли ток. Если вытяжка не всасывает или вибрирует, очистите металлические или угольные фильтры и проверьте воздуховод на наличие засоров.

Можно ли использовать вытяжку с газовой плитой?

Да, но помещение должно быть хорошо проветриваемым, если вытяжка используется одновременно с газовыми приборами. Соблюдайте минимальное расстояние 65 см и всегда накрывайте включённые конфорки посудой.

Как заменить лампочку в вытяжке?

Замену лампочки должен производить авторизованный сервисный центр или квалифицированный персонал. Свяжитесь с производителем или ближайшим сервисным центром.

Какие важные меры безопасности?

Всегда отключайте прибор перед любым внутренним вмешательством. Не готовьте под вытяжкой с открытым огнём. Металлические фильтры необходимо чистить ежемесячно для предотвращения риска возгорания. Если шнур повреждён, замените его у профессионала.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DI3800.0W Küppersbusch

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором!

Мы уверены, что данное современное, функциональное и практичное

устройство, выполненное из материалов

высшего качества, будет полностью отвечать Вашим потребностям.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр

EAC

Правила техники безопасности

должен составлять не менее ∅120.

- Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.

- Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.

•Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию устройства с должным осознанием возможной опасности. Не

допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

•Удостоверьтесь в том, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой ☐ на табличке с характеристиками).

- Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.

- Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.

- Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления отходящих газов из приборов,

использующих газовое или другое топливо.

•В помещении должна быть предусмотрена соответствующая вентиляция, в случае если купол будет использоваться одновременно с приборами, питаемыми от других, неэлектрических источников энергии, например, газовая кухня.

- Избыток жира, скопившегося в куполе, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры купола не реже одного раза в месяц.

- Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.

- Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*

- Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.

•Рекомендуем использовать перчатки и соблюдать предельную

осторожность при чистке внутренней части купола.

- Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи. • Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.

• Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.

- Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Правила эксплуатации

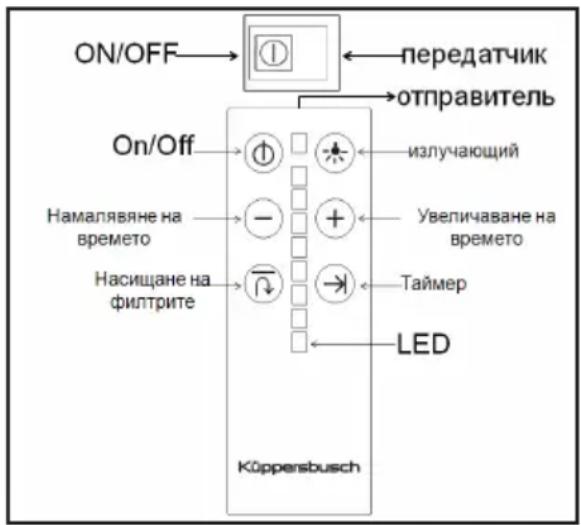

Управлять вытяжкой можно с помощью элементов управления, показанных на рисунке. Включите вытяжной вентилятор за несколько минут до начала приготовления пищи, чтобы убедиться в наличии устойчивой вентиляционной тяги до появления испарений. После завершения приготовления пищи оставьте вытяжной вентилятор включенным на несколько минут (от 3 до 5 минут), чтобы полностью удалить загрязненный воздух из выходного канала. Это предотвратит возвращение жира, дыма и запахов в кухню.

ON/OFF → ⏻ ← передатчик → отправитель On/Off → ⏻ → 🍴 → излучающий Намалявяне на времето → — → + → Увеличаване на Насищане на филтрите → ↓ → → Таймер LED Köppersbusch

Программирование вентиляционного периода

1) Включите вытяжной шкаф и выберете желаемую скорость вытяжки.
2) Нажмите в течение секунды одновременно кнопки «+» или «-». Часы исчезнут и на дисплее высветятся цифры.
3) Выберете желаемое время в переделах от 1 до 29 минуты при помощи кнопок «+» или «-».
4) Дисплей поочередно будет показывать часы и оставшееся время запрограммированного режима.
Максимальная скорость Н может быть выбрана только вручную и будет автоматически изменена на режим второй скорости после примерно 10 минут работы.

Насыщение фильтров "F"

• Когда загорится индикатор насыщения фильтров, прочистите их.
• После очистки одновременно нажмите на (+) и (-) и держите таким образом в течение 3 секунд, тогда индикатор погаснет.

Очистка корпуса вытяжки

Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Очистка и техническое обслуживание

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
• Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
• При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир.
• После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Замена ламп освещения

Для замены лампочек, пожалуйста, свяжитесь с ближайшим Сервисом по техническому обслуживанию.

Устранение неполадок

Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

Проблема Возможная причина Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.

Фильтры на основе активного древесного угля

Полезный срок службы фильтров из активного древесного угля составляет от трех до шести месяцев в зависимости от условий эксплуатации. Такие фильтры не моются и не восстанавливаются. По истечении срока службы угольные фильтры подлежат замене.

Изготовитель оставляет за собой право вносить в продукцию изменения и дополнения, которые сочет необходимыми, не изменяя при этом основные характеристики изделия.

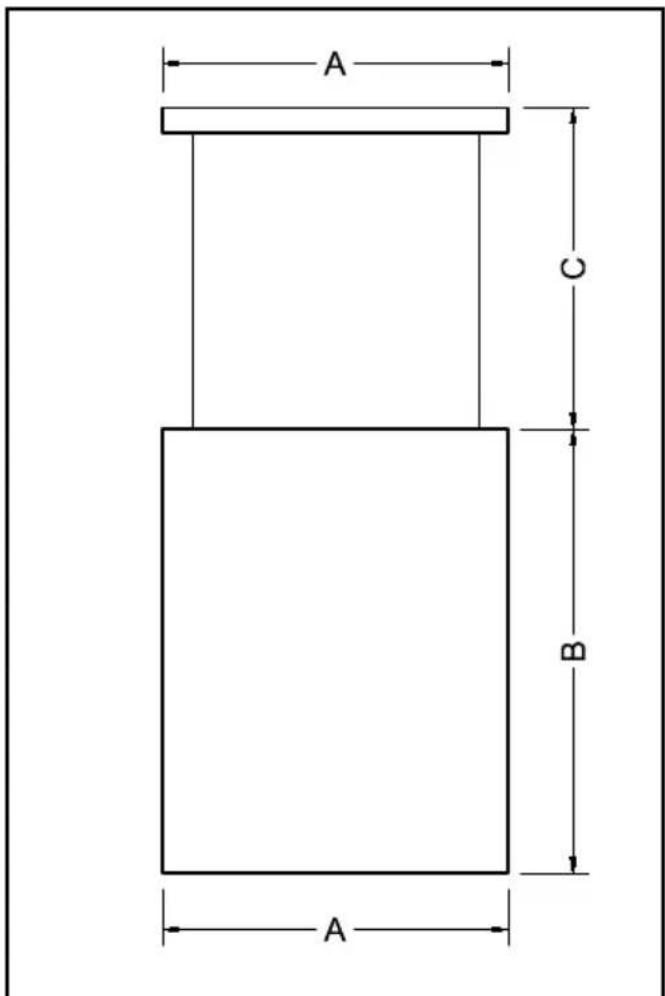

A C B A

A	B	C
		MIN	MAX
350 x 350	450	150	1000
