Produkttyp	Dunstabzugshaube
Marke	Küppersbusch
Modell	DI3800.0W
Stromversorgung	Elektrisch (Spannung und Frequenz gemäß Typenschild)
Mindestabstand über dem Kochfeld	65 cm (für Gas oder Kombination; kann je nach Angaben des Kochfeldherstellers variieren)
Durchmesser des Abluftrohrs	∅120 mm mindestens
Maximale Rohrlänge	4 m
Maximale Anzahl von Winkeln im Rohr	2 Winkel von 90°
Filtertyp	Waschbare Metallfilter und Aktivkohlefilter (nicht waschbar)
Anzahl der Geschwindigkeitsstufen	5 Normalstufen + 3 Intensivstufen (6, 7, 8)
Beleuchtung	Integrierte LED
Timerfunktion	Ja, bis zu 80 Minuten (bei Intensivstufen nicht programmierbar)
Filter-Sättigungsanzeige	Ja (akustisches und optisches Signal)
Bedienelemente	Touch
Installation	Abluftbetrieb oder Umluftbetrieb (mit Aktivkohlefilter)
Schutzklasse	II
Reinigung der Metallfilter	Monatliche Reinigung mit heißem Wasser und mildem Reinigungsmittel oder in der Spülmaschine
Reinigung der Dunstabzugshaube	Reinigung mit lauwarmem Wasser und milder Seife, keine Scheuermittel verwenden
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; nicht unter der Haube flambieren
Reparaturen	Kundendienst beauftragen, Originalersatzteile verwenden
Lampenwechsel	Kundendienst kontaktieren

Häufig gestellte Fragen - DI3800.0W Küppersbusch

Wie reinigt man die Metallfilter der Dunstabzugshaube?

Die Metallfilter sollten mindestens einmal im Monat gereinigt werden. Sie können sie in heißes Wasser mit mildem Reinigungsmittel tauchen, bis das Fett verschwindet, und dann abspülen. Sie können auch in der Spülmaschine gereinigt werden (stellen Sie sie senkrecht, um Ablagerungen zu vermeiden). Nach der Reinigung an der Luft trocknen lassen, bevor Sie sie wieder einsetzen.

Wann sollte ich die Aktivkohlefilter ersetzen?

Aktivkohlefilter sind nicht waschbar und können nicht regeneriert werden. Ihre Lebensdauer beträgt 3 bis 6 Monate, je nach Nutzung. Ersetzen Sie sie, sobald sie gesättigt sind, um eine gute Absaugung zu gewährleisten.

Wie setzt man die Filter-Sättigungsanzeige zurück?

Wenn alle LED-Anzeigen blinken und ein akustisches Signal ertönt, drücken Sie die Taste „Filtersättigung“, um die Anzeige zurückzusetzen.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der untere Teil der Dunstabzugshaube muss mindestens 65 cm von Gas- oder Kombikochfeldern entfernt sein. Bei Elektrokochfeldern befolgen Sie die Angaben des Kochfeldherstellers; dieser Abstand kann verringert werden, wenn dies im Handbuch der Dunstabzugshaube angegeben ist.

Kann ich die Dunstabzugshaube ohne Filter verwenden?

Nein, es ist verboten, unter der Dunstabzugshaube ohne die Metallfilter zu kochen. Die Filter schützen das Innere der Haube und verhindern Brandgefahr und Fetttropfen.

Wie programmiere ich den Timer?

Schalten Sie die Dunstabzugshaube ein und wählen Sie die gewünschte Absaugstufe. Drücken Sie die Taste „Timer“, um die Zeit in 10-Minuten-Schritten zu erhöhen, bis maximal 80 Minuten. Zum Zurücksetzen warten Sie eine Sekunde und drücken Sie erneut. Die Intensivstufen 6, 7 und 8 können nicht programmiert werden.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst, ob das Netzkabel eingesteckt ist und Strom anliegt. Wenn die Haube nicht saugt oder vibriert, reinigen Sie die Metall- oder Aktivkohlefilter und prüfen Sie, ob das Abluftrohr verstopft ist.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber der Raum muss über eine ausreichende Belüftung verfügen, wenn die Dunstabzugshaube gleichzeitig mit Gasgeräten verwendet wird. Halten Sie den Mindestabstand von 65 cm ein und decken Sie eingeschaltete Brenner immer mit einem Gefäß ab.

Wie wechselt man die Lampe der Dunstabzugshaube?

Der Lampenwechsel muss vom autorisierten Kundendienst oder qualifiziertem Personal durchgeführt werden. Wenden Sie sich an den Hersteller oder den nächstgelegenen Kundendienst.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Trennen Sie das Gerät vor jedem internen Eingriff vom Netz. Flambieren Sie nicht unter der Dunstabzugshaube. Die Metallfilter müssen monatlich gereinigt werden, um Brandgefahr zu vermeiden. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann austauschen.

BEDIENUNGSANLEITUNG DI3800.0W Küppersbusch

mit Montageanweisungen

INSTRUCTIONS FOR USE

and installation

DE

ES

GB

FR

PT

IT

SE

NL

GR

RU

Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme.

Service und Kundendienst

Telefon: [phone]

Email: [e-mail]

Sehr geehrter Kunde,

wir gratulieren Ihnen zu Ihrer Wahl. Wir sind davon überzeugt, dass dieses aus hochwertigen Materialien hergestellte moderne, funktionelle und praktische Gerät Ihren Bedürfnissen voll und ganz entsprechen wird. Lesen Sie bitte alle Abschnitte dieser BEDIENUNGSANLEITUNG, bevor Sie die Dunstabzugshaube zum ersten Mal benutzen, damit die maximale Leistungsfähigkeit des Geräts erreicht werden kann und all diejenigen Störungen verhindert werden, die aus einer fehlerhaften Nutzung entstehen können und Ihnen außerdem dabei helfen wird, kleine Probleme selbst zu lösen.

Um eine optimale Leistungsfähigkeit zu erzielen, darf das nach außen führende Leitungsrohr nicht länger als VIER METER sein, nicht mehr als zwei Winkel von 90° besitzen und muss über einen Durchmesser von mindestens ∅ 120 verfügen.

Sicherheitshinweise

• Schalten Sie das Gerät ab, bevor Sie irgendeine Art von Manipulation im Inneren durchführen, wie z.B. Reinigungs- oder Instandhaltungsarbeiten.
• Eine übermäßige Ansammlung von Fett in der Dunstabzugshaube und in den Metallfiltern kann zu Brandgefahr und Tropfen führen, daher ist es notwendig, dass Innere der Dunstabzugshaube und die Metallfilter mindestens ein Mal pro Monat zu reinigen.
• Dieses Gerät kann von Kindern ab 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis genutzt werden, wenn diesen im Voraus die entsprechenden Anweisungen über einen sicheren Umgang mit dem Gerät übermittelt und die hiermit verbundenen Risiken verstanden wurden. Kinder sollten nicht mit dem Gerät spielen. Die vom Benutzer

durchzuführenden Reinigungs- und Instandhaltungsarbeiten, dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Überprüfen Sie, ob die Spannung und Frequenz des Stromnetzes mit den auf dem Etikett im Inneren der Dunstabzugshaube befindenden Anweisungen übereinstimmen. Das Gerät ist an eine gute Erdleitung anzuschließen (ausgenommen Geräte der Klasse II, die ein mit versehenes Typenschild aufweisen).

- Bei der Installation sind Abschaltvorrichtungen in der fest angebrachten Einrichtung in Übereinstimmung mit den Installationsrichtlinien (angemessen für die zu tragende Spannung und mit einer Mindestöffnung zwischen den Kontakten von 3 mm) gemäß den Konditionen der Kategorie III Überspannungen, für das Abschalten des Gerätes im Falle von Gefahren, Reinigungsarbeiten und Austausch der Leuchten, anzubringen. Unter keinen Umständen darf das Erdungskabel über diesen Schalter führen. Dieser Schalter kann durch einen Anschlussstecker ersetzt werden, immer dann, wenn dieser bei einer normalen Nutzung zugänglich ist.

- Falls das Netzkabel beschädigt sein sollte, muss dieses, um Gefahren zu vermeiden, durch den Hersteller, seinen Kundendienst oder den entsprechenden Fachkräften ersetzt werden. - Die abgeführte Luft darf nicht durch Leitungsrohre geführt werden, die

für die Abführung von Dämpfen der mit Gas oder anderen Treibstoffen gespeisten Geräte genutzt werden.

• Der Raum hat über eine angemessene Belüftung zu verfügen, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten genutzt wird, die nicht mit Elektrizität betrieben werden, wie z.B. Gasküchen.
• Eine übermäßige Ansammlung von Fett in der Dunstabzugshaube und in den Metallfiltern kann zu Brandgefahr und Tropfen führen, daher ist es notwendig, dass Innere der Dunstabzugshaube und die Metallfilter mindestens ein Mal pro Monat zu reinigen.
• Es ist verboten unter der Dunstabzugshaube zu flambieren.
  •Die Unterseite der Dunstabzugshaube muss mindestens 65 cm von den Gas- oder Elektrokochfeldern entfernt angebracht werden. Überprüfen Sie die Mindestangaben des Herstellers der Arbeitsplatte. MINDESTANGABEN DES HERSTELLERS DER ABREITSPLATTE. Diese Distanz kann reduziert werden, wenn dies in den Installationsanweisungen der Dunstabzugshaube angegeben wird.
• Lassen Sie die Gaszünder niemals angeschaltet ohne das ein Gefäß diese abdeckt. Das in den Filtern angesammelte Fett kann aufgrund von Temperaturerhöhungen tropfen oder sich entzünden.*
  •Vermeiden Sie unter der Dunstabzugshaube zu kochen, wenn die Metallfilter nicht angebracht sind,

z.B. während diese in der Spülmaschine gereinigt werden.

• Zur Reinigung der Dunstabzugshaube empfehlen wir Ihnen Handschuhe zu tragen und äußerst vorsichtig zu sein.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und einzig für den Abzug und die Reinigung von bei der Zubereitung von Lebensmittel entstandenen Gasen bestimmt. Der Einsatz der Dunstabzugshaube für andere Zwecke unterliegt Ihrer alleinigen Verantwortlichkeit und kann gefährlich sein. Der Hersteller übernimmt keine Verantwortung für Schäden, die aus einer unsachgemäßen Nutzung des Geräts entstehen.
• Für jegliche Art von Reparaturen wenden Sie sich bitte an einen technischen Kundendienst des Herstellers in Ihrer Nähe und verwenden Sie immer Original Ersatzteile. Reparaturen oder Abänderungen, die von nicht qualifiziertem Personal durchgeführt werden, können Schäden am Gerät oder eine schlechte Funktionsweise verursachen und somit Ihre Gesundheit gefährden.
• Dieses Gerät entspricht der europäischen Richtlinie 2012/19/EU für elektrische und elektronische Geräte gekennzeichnet als „Elektro- und Elektronik-Altgeräte“. Die Richtlinie setzt den allgemein gültigen Rahmen innerhalb der gesamten Europäischen Union für die Entwertung und Wiederverwertung von Elektro- und Elektronik-Altgeräten fest

Gebrauchsanleitung

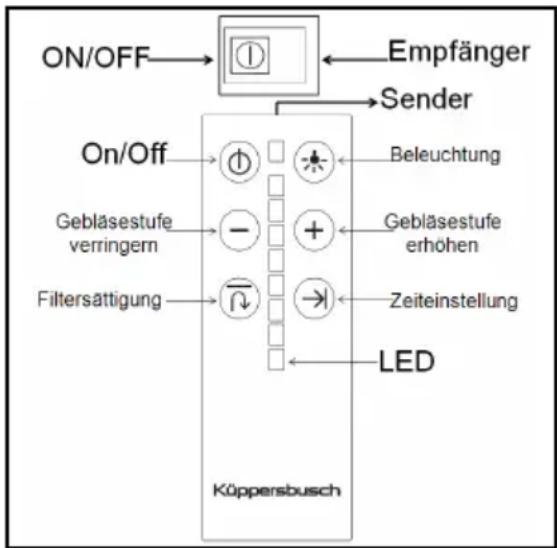

Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.

Einstellung Der Abzugszeit

• Schalten Sie die Haube ein und wählen Sie die gewünschte Abzugsgeschwindigkeit
• Wählen Sie durch Druck auf die Taste Timer die vorprogrammierte Zeit.
• Mit jedem Tastendruck erhöht sich die vorprogrammierte Zeit um 10 Minuten bis zu einer Höchstzeit von 80 Minuten.
• Zum Rücksetzen des Programms warten Sie mindestens eine Sekunde und drücken dann noch einmal auf die Taste Timer.
  •Die Geschwindigkeit und die Abzugszeit werden an der LED-Anzeige angezeigt.
  •Die Intensivgeschwindigkeiten 6, 7 und 8 können nicht vorprogrammiert werden. Sie müssen per Hand eingegeben werden und können höchstens 10 Minuten lang aktiviert werden.

Filtersättigung F

• Reinigen Sie die Filter, wenn alle LED-Anzeigen zu blinken beginnen und anschließend ein akustisches Signal ertönt.
• Zur Rücksetzung der Funktion drücken Sie auf "Filtersättigung".

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

• Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.
• Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben.
  •Der Einsatz von scharfen Reinigungsmitteln in der

Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt.

- Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Bitte rufen Sie den nächsten technischen Service an für den Lampenwechsel.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.Kein Strom im Netz/Stromausfall.	Schließen Sie das Kabel an.Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.Verstopfung im Luftabzugsrohr.	Ersetzen bzw. reinigen Sie die Aktivkohle- oder Metalfilter.Entfernen Sie die Verstopfungsursache.

Aktivkohlefilter

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

Der Hersteller behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.
