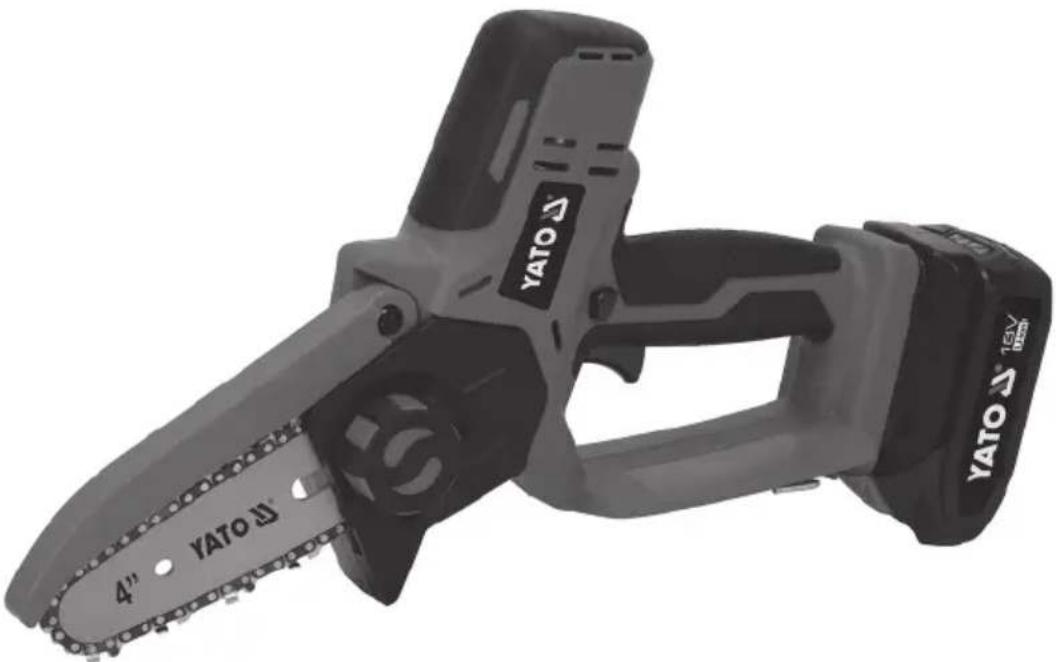

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT-828136 Yato

BG АКУМУЛАТОРЕН ВЕРИЖЕН ТРИОН

YT-828135

YT-828136

CE

1. корпус двигателя
   2.боковая панель
2. блокирующая ручка
3. винт натяжения цепи
4. электрический выключатель
5. блокировка электрического выключателя
   7.рукоятка
6. верхний кожух
7. направляющая
8. цепь
9. приводное колесо цепи
10. аккумулятор
11. зарядная станция

UA

Прочитать инструкцию

Пользоваться защитными очками

Пользоваться средствами защиты слуха

Необходимо пользоваться защитными перчатками

Используйте защитный шлем

Не подвергать влиянию атмосферных осадков

Остерегайтесь отброса пилы в сторону оператора, избегайте контакта с концом направляющей.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Цепная пила используется только для резки древесины. В связи с тем, что пила работает от электропривода, ею можно резать под крышей или вблизи зданий. Благодаря питанию от аккумулятора пила позволяет работать в местах, недоступных для устройств с питанием от сети. Пила используется для резки ветвей, обрезки кустарников и кустов. Пила не предназначена для вырубки деревьев. Правильная, надежная и безопасная работа устройства зависит от правильной эксплуатации, поэтому:

прежде чем приступить к работе с инструментом, необходимо прочитать руководство и хранить его вблизи места проведения работ.

Поставщик не несет ответственности за любые повреждения и травмы, возникшие в результате использования устройства не по назначению, несоблюдения правил техники безопасности и рекомендаций данного руководства. Использование устройства не по назначению приводит также к утере пользователем права на гарантийное обслуживание и защиту в виде ответственности продавца перед покупателем в случае, если проданный продукт имеет физический или правовой дефект.

АКСЕССУАРЫ ДЛЯ ПРОДУКТА

Пила поставляется в комплектном состоянии, но перед использованием требуется ее сборка. Направляющая цепи, режущая цепь и кожух направляющей цепи поставляются вместе с пилой. Аккумулятор и зарядная станция (зарядное устройство) входят в комплект поставки только УТ-828135. Изделие УТ-828136 предлагается без аккумулятора и зарядного устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение
Номер по каталогу YT-828135, YT-828136
Номинальное напряжение	[B]	18 пост.
Скорость перемещения цепи	[m/c]	4,8
Длина направляющей	[мм / '']	101 / 4
Шаг цепи	[мм / '']	7,62 / 0,3
Количество зубьев приводного колеса цепи и шаг зубчатой передачи		6 зубьев x 7,62 мм
Ширина направляющего зазора	[мм / '']	1,1 / 0,043
Вес (без аккумулятора, направляющей и цепи)	[kг]	1,1
Уровень шума
- L_OA (давление)	[дБ] (A)	78,0 ± 3,0
- L_OA (мощность)	[дБ] (A)	89,0 ± 3,0
Вибрация a_h (передняя ручка, задняя ручка)	[m/c2]	3,425 ± 1,5
Тип аккумулятора		Li-Ion
Емкость аккумулятора*	[Aч]	2
Энергия батареи	[Втч]	36
Зарядное устройство*
Напряжение на входе	[B~]	220 - 240
Частота тока	[Гц]	50 / 60
Номинальная мощность	[Вт]	60
Напряжение на выходе	[B]	21 пост.
Выходной ток	[A]	2,4
Время зарядки**	[ч]	1

* только для моделей, оснащенных аккумулятором и зарядным устройством

** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице

Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при первоначальной оценке воздействия.

Заявленное общее значение вибрации было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может быть использовано при первоначальной оценке воздействия.

Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения в зависимо-

RU

сти от способа использования инструмента.

Внимание! Необходимо указать меры безопасности для защиты пользователя, которые основаны на оценке воздействия в реальных условиях использования (включая все части рабочего цикла, например, когда инструмент выключен или работает на холостом ходу и время активации).

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места

Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев.

Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары.

Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность

Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током.

Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.

Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность

Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам.

Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.

Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.

Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам.

Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равнове-

RU

сие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непред- виденных ситуаций во время работы.

Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.

Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине

Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки.

Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт.

Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины.

Такие предохранительные мероприятия позволяют избежать случайного включения электроинструмента / машины.

Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / машины опасны в руках пользователей, не прошедших курсы подготовки.

Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.

Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.

Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты

Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ЦЕПНОЙ ПИЛЫ

При работе с цепной пилой держите все части тела подальше от цепи. Перед началом работы убедитесь, что цепь ни с чем не соприкасается. Момент невнимания при работе с цепной пилой может привести к затягиванию одежды или части тела в цепь пилы.

Всегда держите пилу правой рукой за заднюю рукоятку, а левой рукой за переднюю рукоятку. Не следует держать пилу обратным способом, так как это увеличивает риск получения травмы.

Держите пилу только за рукоятки с изолированной поверхностью, так как цепь может соприкоснуться со скрытым проводом или собственным кабелем питания. Цепь, находясь в контакте с токоведущим проводом, также может привести к поражению электрическим током оператора.

Носите защитные очки. Также рекомендуется защищать слух, голову, руки, ноги и стопы. Соответствующая защитная одежда снижает риск травмирования из-за контакта с отходами или случайного контакта с цепью.

Не эксплуатируйте пилу на дереве, на лестнице, с крыши или на любой неустойчивой опоре. Работа с пилой на дереве может привести к травмам.

Всегда сохраняйте надлежащее положение тела и работайте с пилой на неподвижной, безопасной и ровной поверхности. Скользкая или нестабильная поверхность, такая как лестница, может привести к потере равновесия или контроля над пилой.

При резке натянутой ветви необходимо соблюдать осторожность, чтобы она не отскочила. В случае высвобожде-

RU

ния напряжения, накопленного в древесных волокнах, ветвь может ударить оператора и/или лишить его контроля над пилой.

Особую осторожность следует проявлять при вырубке кустарников и молодых деревьев. Тонкий материал может захватить цепь и толкнуть пилу в сторону оператора или лишить его равновесия.

Переносите цепную пилу за переднюю рукоятку, выключенную и подальше от тела. При транспортировке или хранении пилы всегда надевайте кожух направляющей цепи. Правильное удержание пилы снижает вероятность случайного контакта с движущимися частями пилы.

Следуйте инструкциям по смазке, натяжению цепи и замене принадлежностей. Неправильно натянутая или неправильно смазанная цепь может треснуть или увеличить вероятность отброса в сторону оператора.

Содержите рукоятки сухими, чистыми и свободными от смазки и масел. Ручки покрытые смазкой или жиром являются скользкими и приводят к потере контроля над пилой.

Можно резать только древесину. Не используйте пилу для работы, для которой она не предназначена. Например: не разрезайте пластик, бетон или недревесные строительные материалы. Использование цепной пилы для работы, отличной от предусмотренной, может привести к опасным ситуациям.

Эта пила не предназначена для резки деревьев. Использование пилы для других целей, кроме предназначенных, может привести к серьезным травмам оператора и прохожих.

Соблюдайте все инструкции при очистке застрявшего материала, хранении или обслуживании пилы. Убедитесь, что выключатель находится в выключенном положении и аккумулятор отсоединен от инструмента. Неожиданная работа пилы во время очистки застрявшего материала или обслуживания может привести к серьезным травмам.

Причины и предотвращение отброса в сторону оператора.

Отброс в сторону оператора может произойти, когда конец направляющей соприкасается с предметом или когда срезанная древесина заклинивает пилу в срезе. В некоторых случаях контакт конца направляющей с предметом может привести к внезапной реакции, подбрасывающей направляющую вверх и в сторону оператора. Заклинивание в срезе верхнего края направляющей может резко отбросить направляющую в направлении оператора.

Любая из этих реакций может привести к потере контроля над пилой, что может привести к серьезным травмам. Не полагайтесь исключительно на компоненты безопасности, встроенные в пилу. Оператор пилы должен предпринять несколько шагов для предотвращения несчастных случаев и травм во время работы.

Обратный удар в сторону оператора является результатом ненадлежащего использования и/или несоответствующих процедур или условий эксплуатации, и этого можно избежать, приняв соответствующие меры предосторожности, перечисленные ниже:

Держите рукоятку обеими руками, охватывая ее большим пальцем и остальными пальцами с другой стороны, положение тела и рук должно позволить противостоять силам, возникающим во время отброса. Если приняты соответствующие меры предосторожности, оператор сможет контролировать силу отброса. Не допускайте свободного движения пилы.

Не поднимайте пилу слишком далеко и не режьте выше высоты плеч. Это поможет предотвратить непреднамеренный контакт с концом направляющей и позволит лучше контролировать пилу в непредвиденных ситуациях.

Используйте заменители направляющих и цепей только в соответствии с указаниями производителя. Неправильный заменитель направляющей и цепи может привести к обрыву цепи и/ или отбросу.

Следуйте инструкциям производителя по заточке и техническому обслуживанию цепи. Уменьшение глубины канавки направляющей цепи может увеличить вероятность отброса.

Дополнительные инструкции по технике безопасности

Запрещается подвергать пилу воздействию атмосферных осадков и использовать ее в атмосфере повышенной влажности. Также запрещается использовать пилу в атмосфере с повышенным риском возгорания или взрыва.

Избегайте контакта с заземляющими, проводящими и неизолированными объектами, такими как трубы, радиаторы или холодильники во время работы. Пока пила не используется, ее следует хранить в сухом, закрытом месте, недоступном для посторонних.

Используйте адаптированную к данной нагрузке режущую цепь. Не используйте режущие цепи, предназначенные для легкой работы, для работы в тяжелых условиях.

При замене, ремонте и регулировке режущей цепи всегда надевайте защитные перчатки.

При транспортировке пилы убедитесь, что она отключена от электропитания. Пилы с питанием от сети должны быть отсоединены от розетки, пилы с питанием от аккумулятора должны быть отсоединены от аккумулятора. На направляющей с режущей цепью должно быть установлено ограждение. Переносите пилу так, чтобы направляющая была обращена назад.

Не переносите пилу с питанием от сети, удерживая ее за кабель питания. Не вынимайте вилку из розетки, потянув за кабель питания.

Избегайте случайного включения пилы. При переносе пилы держите пальцы подальше от выключателя питания, когда она подключена к электросети или когда присоединен аккумулятор.

Всегда надевайте соответствующую защитную одежду, прилегающую к телу.

Если пила оснащена двумя ручками, всегда управляйте пилой обеими руками. Во время работы закрепите свободные

RU

куски дерева так, чтобы они не могли двигаться, например, поместив их в козлах. Следует избегать резки древесины, расположенной на земле. Избегайте обработки древесины, которая не защищена от перемещения во время резки.

Перед резкой пилой в первый раз следует, по крайней мере, поупражняться в резке на бревнах, размещенных на козлах. Не держите пилу выше плеч во время работы. Не используйте пилу, стоя на лестнице. Примите такое положение во время работы, чтобы не было необходимости вытягивать руки на всю длину.

Содержите цепь в чистоте. Цепь должна быть заточена и смазана. Это обеспечит более эффективную и безопасную работу. Цепь может быть заточена в специализированном сервисе. Перед каждым использованием проверьте состояние цепи. В случае трещин, поломок зубьев или других повреждений перед началом работ необходимо заменить цепь новой.

При обнаружении поврежденных или сломанных частей пилы следует остановить или не начинать работу. Перед началом работы необходимо заменить поврежденные компоненты.

Пила должна использоваться по назначению, она предназначена только для резки древесины. При работе следите за металлическими элементами или камнями, которые могут находиться в обрабатываемой древесине.

Используйте только оригинальные запасные части. Неприменение оригинальных запасных частей может увеличить риск поломки и привести к травме.

Ремонт пилы следует производить только в мастерских, уполномоченных производителем, которые используют оригинальные запасные части. Это сведет к минимуму риск несчастных случаев и повреждения оборудования.

ИСПОЛЬЗОВАНИЕ ПРИБОРА

Подготовка цепной пилы к работе

Внимание! Перед тем как начать выполнять монтаж и регулировку, отключите цепную пилу от сети. Аккумулятор необходимо извлечь из устройства.

Перед первым использованием установите направляющую и цепь.

Поверните ручку блокировки и снимите боковую панель.

Установите направляющую и цепь таким образом, как показано на рисунке (II).

Убедитесь, что у цепи и направляющей правильное направление. Направление движения цепи видно на корпусе при снятии боковой панели. Лезвия на звеньях цепи должны быть обращены в том же направлении, что и звено, видимое на корпусе пилы.

Не натягивайте еще цепь, убедитесь, что она попала в паз направляющей и уложилась на зубьях приводного колеса. Установите боковую панель и затяните ручку блокировки (III), но не блокируйте движение направляющей. Отрегулируйте натяжение цепи (III), повернув винт натяжения цепи. Поворот винта по часовой стрелке увеличивает натяжение цепи, а поворот винта против часовой стрелки уменьшает натяжение цепи.

Проверьте натяжение цепи. Для этого вытяните цепь из направляющей (IV). Во время этого испытания, цепь в месте держания должна подняться над направляющей на 3 - 4 мм. Если цепь натянута слишком сильно или слабо, слегка ослабьте ручку блокировки, и снова отрегулируйте натяжение цепи. Проверяйте также натяжение цепи после каждых 10 минут работы.

Перед подключением пилы к источнику питания, проверьте ее техническое состояние. При обнаружении каких-либо повреждений запрещается подключать ее к источнику питания прежде чем повреждения будут устранены.

Смазка цепи

Пила не имеет бачка смазочного масла для цепи, поэтому каждые 15-20 минут работы следует останавливать, снимая аккумулятор с инструмента, разбирая боковую панель, очищая цепь и нанося масло на звенья, например, с помощью масленки.

Для смазки цепи и пильных механизмов следует использовать только масло, предназначенное для такого применения.

Для смазки не должно использоваться отработанное моторное масло. Оно не выполняет свою задачу, что может привести к повреждению пильного механизма.

Подготовка рабочего места

Перед резкой пилой рабочее место должно быть надлежащим образом подготовлено, чтобы минимизировать риск опасностей, связанных с работой цепной пилы. Убедитесь, что на рабочем месте присутствуют только уполномоченные лица. Не начинайте работу во время выпадения осадков или в случае высокой влажности, например, тумана.

Используйте защитную одежду и средства индивидуальной защиты.

Перед началом резки необходимо провести испытание на резку древесины в безопасных условиях, например, на козлах.

Следует избегать обрезки проводов, молодых деревьев и деревянных балок.

Запрещается стоять на разрезаемом дереве.

Установка аккумулятора (V)

Внимание! Перед установкой аккумулятора в инструменте убедитесь, что выключатель находится в выключенном положении – не нажатый.

RU

Вставьте аккумулятор в направляющую разъема до тех пор, пока не зафиксируется в разъеме. Правильно установленный аккумулятор можно извлечь, только нажав и удерживая защелку аккумулятора в этом положении, а затем вытащив аккумулятор из гнезда инструмента.

Запуск цепной пилы

Снимите кожух с направляющей и цепи.

Возьмитесь правой рукой за ручку и положите левую руку на прорезиненную часть корпуса.

Убедитесь, что верхний кожух опущен.

Убедитесь, что направляющая и цепь не соприкасаются с какими-либо предметом или поверхностью.

Нажмите большим пальцем кнопку блокировки и удерживайте ее в этом положении (VI).

Нажмите выключатель и удерживайте его в этом положении (VI). Кнопку блокировки можно отпустить.

Прежде чем приступить к резке, подождите, пока обороты двигателя достигнут максимального значения, и убедитесь, что цепь плавно перемещается по направляющей. Если вы услышите какие-то подозрительные звуки или ощутите вибрацию, немедленно выключите цепную пилу, отпустив выключатель.

Выключение цепной пилы происходит путем освобождения выключателя.

После остановки цепи, отключите пилу от источника питания и проведите технический уход.

Работа с пилой

Люди, намеревающиеся впервые работать с пилой, должны перед началом работы обратиться за советом по технике безопасности к квалифицированному оператору пилы. Первая работа с пилой должна состоять в резке подготовленных бревен, помещенных в козлы.

Во время работы нужно соблюдать основные правила техники безопасности. Следует также рассмотреть возможность отброса пилы в сторону оператора. Пила может быть отброшена к оператору в случае, если режущая цепь сталкивается с сопротивлением.

Чтобы свести к минимуму этот риск:

При резке обратите внимание на положение верхней части направляющей. Не разрезайте верхней четвертью верхней части направляющей (VII).

Следует резать только цепью, которая перемещается по нижней части направляющей.

К разрезаемой древесине прикладывайте уже запущенную пилу. Не запускайте пилу после прикладывания ее к обрабатываемой древесине.

Не поднимайте пилу на высоту плеч или выше (VIII) во время работы.

Не стойте в плоскости резки. Это уменьшит риск получения травмы при отбросе пилы (X).

Всегда держите пилу обеими руками при работе.

Убедитесь, что цепь всегда заточена и правильно натянута.

СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ ПИЛЫ

При резке займите удобное положение и обеспечьте полную свободу движения.

При разрезании ветвей и корней их следует разрезать не на самом стволе, а на расстоянии около 15 см от ствола. Сделайте два надреза на глубину 1/3 диаметра ветви приблизительно на расстоянии 8 см. Один надрез снизу, один сверху. Затем срежьте ветвь рядом с стволом на глубину, равную 1/3 диаметра ветви. Завершите резку, отрезав ветвь прямо в верхней части ствола. Не режьте ветки, срезая их снизу (XI).

Если пила застряла во время резки, ее нельзя оставлять в этом положении при работающем двигателе. Выключите двигатель пилы, отключите ее от сети и извлеките пилу из ствола с помощью клиньев.

Во время резки на куски уже срезанного дерева следует соблюдать следующие правила. Поместите дерево на козлах или подставку так, чтобы отрезаемый фрагмент мог свободно упасть на землю, не вызывая заклинивания пилы. Если пила заклинена, действуйте, как описано выше. Не прикасайтесь пилой к земле и не допускайте ее загрязнения.

При работе на склоне стойте выше срезаемого дерева.

Необходимо соблюдать особую осторожность при рубке напряженного дерева, и, по возможности, поручить эту операцию квалифицированному лесорубу. При резке напряженного дерева и поддерживаемого на обоих концах, следует разрезать его сверху на глубину 1/3 диаметра, а затем закончить резку снизу.

Если дерево поддерживается только на одном конце, выполните надрез дерева снизу на глубину 1/3 диаметра, а затем завершите резку сверху (XI).

Это уменьшит риск заклинивания пилы во время резки.

Зарядка аккумулятора (XII)

Внимание! Перед зарядкой отсоедините блок питания зарядной станции от сети, вытащив вилку блока питания из розетки электрической сети. Кроме того, очистите аккумулятор и его клеммы от грязи и пыли мягкой сухой тканью.

Аккумулятор имеет встроенный индикатор заряда. После нажатия на кнопку загорятся индикаторные диоды, тем сильнее, чем более заряжен аккумулятор. Если светодиоды не загораются при нажатии кнопки, это означает, что аккумулятор разряжен.

Отсоедините аккумулятор от инструмента.

RU

Вставьте аккумулятор в гнездо зарядного устройства (X).

Подключите зарядное устройство к электрической розетке.

Загорится красный светодиод, указывающий на процесс зарядки.

Когда зарядка будет завершена, красный светодиод погаснет, а зеленый светодиод загорится, указывая на то, что аккумулятор полностью заряжен.

Выньте вилку блока питания из розетки электрической сети.

Выньте аккумулятор из зарядной станции, нажав кнопку защелки аккумулятора.

Внимание! Если при подключении зарядного устройства к сети загорается зеленый светодиод, аккумулятор полностью заряжен. В этом случае зарядное устройство не начнет процесс зарядки.

Инструкции по технике безопасности при зарядке аккумулятора

Внимание! Перед началом зарядки убедитесь, что корпус блока питания, кабель и вилка не имеют трещин или повреждений. Запрещается использовать неисправную или поврежденную зарядную станцию и блок питания! Для зарядки аккумуляторов используйте только зарядную станцию и блок питания, поставляемые в комплекте. Использование другого блока питания может привести к возгоранию или повреждению устройства. Зарядка аккумулятора должна производиться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию без постоянного присмотра взрослых! Если Вам необходимо покинуть помещение, в котором происходит зарядка, отсоедините зарядное устройство от электрической сети, вытащив вилку блока питания из электрической розетки. При появлении дыма, запахов и т.д. из зарядного устройства немедленно выньте вилку зарядного устройства из сетевой розетки!

Дрель/шуруповерт поставляется с незаряженным аккумулятором, поэтому перед началом работ следует зарядить в соответствии с процедурой, описанной ниже, с использованием входящих в комплект блока питания и зарядной станции. Аккумуляторы типа Li-Ion (литий-ионные) не обладают так называемым «эффектом памяти», благодаря чему их можно заряжать в любое время. Тем не менее, рекомендуется разрядить аккумулятор во время нормальной работы, а затем полностью его зарядить. Если в связи с характером работы невозможно каждый раз выполнять описанную выше процедуру, то ее следует выполнять как минимум каждые несколько рабочих циклов. Ни при каких обстоятельствах нельзя разряжать аккумулятор, замыкая его электроды, так как это может привести к непоправимому повреждению аккумулятора! Кроме того, запрещается проверять состояние заряда аккумулятора, замыкая электроды и проверяя искрение.

Хранение аккумулятора

для продления срока службы аккумулятора следует обеспечить надлежащие условия хранения. Аккумулятор рассчитан примерно на 500 циклов зарядки и разрядки. Аккумулятор следует хранить при температуре от 0 до 30 градусов Цельсия, при относительной влажности воздуха 50%. Для длительного хранения аккумулятора его следует заряжать примерно на 70 %. В случае длительного хранения аккумулятор следует периодически заряжать один раз в год. Не допускайте чрезмерной разрядки аккумулятора, так как это сократит срок его службы и может привести к непоправимому повреждению. Во время хранения аккумулятор постепенно разряжается из-за утечки тока. Процесс саморазряда зависит от температуры хранения — чем выше температура, тем быстрее процесс разряда. Неправильное хранение аккумуляторов может привести к утечке электролита. Возможная утечка должна быть устранена посредством использования нейтрализующего средства. При попадании электролита в глаза тщательно промойте глаза водой, а затем немедленно обратитесь за медицинской помощью. Запрещается использовать устройство с поврежденным аккумулятором. Если аккумулятор полностью разряжен, отправьте его в специализированный пункт утилизации отходов такого типа.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы в соответствии с законодательством относятся к опасным грузам. Пользователь инструмента может перевозить инструменты вместе с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае выполнение дополнительных условий не требуется. В случае поручения перевозки третьим лицам (например, доставка курьерской службой), следует соблюдать правила перевозки опасных грузов. Перед отправкой необходимо связаться с квалифицированным специалистом по этому вопросу. Запрещается перевозить поврежденные аккумуляторы. Во время транспортировки разобранные аккумуляторы следует извлечь из инструмента, защитить открытые контакты, например, изоляционной лентой. Аккумуляторы в упаковке следует хранить таким образом, чтобы во время транспортировки они не перемещались внутрь упаковки. Также необходимо соблюдать национальные правила перевозки опасных грузов.

ТЕХНИЧЕСКИЙ УХОД И ХРАНЕНИЕ ИЗДЕЛИЯ

Внимание! Перед тем как начать выполнять какие-либо из описанных ниже операций, отключите цепную пилу от сети. Пилы с питанием от сети должны быть отсоединены от розетки, пилы с питанием от аккумулятора должны быть отсоединены от аккумулятора.

После каждого использования следует проверять состояние пилы с особым упором на проходимость вентиляционных отверстий.

Проверьте положение всех элементов пилы. Затяните возможные свободные винтовые соединения. Проверьте напря-

RU

жение и состояние цепи. Если вы заметите какое-либо повреждение или износ цепи, замените его новой. Запрещается использовать пилу с поврежденной цепью.

Чрезмерно ослабленная цепь может упасть с направляющей, что приведет к травмам человека, работающего с пилой. Цепь также должна быть надлежащим образом заточена, поскольку это требует соответствующего опыта и инструментов, рекомендуется, чтобы заточка выполнялась в специализированном сервисе. Корпус пилы следует чистить мягкой сухой тканью. Очистите корпус от древесины, масла, смазки и других загрязнений. Нанесите на цепь тонкий слой масла или консерванта. Храните пилу в сухом, закрытом помещении, отключенной от электрической сети.

Храните пилу в затененных, сухих и хорошо проветриваемых помещениях, чтобы предотвратить конденсацию водяного пара. Место должно быть недоступно для посторонних лиц, особенно детей. Во время хранения направляющая и цепь всегда должны быть защищены кожухом.

ХАРАКТЕРИСТИКА ВИРОБУ

ХАРАКТЕРИСТИКА НА ПРОДУКТА

* само за модели, оборудвани с акумулатор и зарядно устройство

Електрическа безопасност

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ВЕРИЖНИ ТРИОНИ

Инструкции за безопасност

Подготовка на триона за работа

Монтаж на акумулатора (V)

ПОЛЕЗНИ СЪВЕТИ ПРИ РАБОТА С ТРИОН

ПОДДРЪЖКА И СЪХРАНЕНИЕ НА ПРОДУКТА
