РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 08-823 NEO tools

RU РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ) МЕХАНИЧЕСКИЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

08-823 - 08-826

ПРИМЕЧАНИЕ

Перед использованием динамометрического ключа внимательно прочтите данное руководство по эксплуатации. В случае каких-либо сомнений обратитесь к производителю, чтобы избежать несчастных случаев и повреждения динамометрического ключа из-за неправильного обращения.

ЦЕЛЬ

Гаечный ключ предназначен для затягивания болтов и гаек с требуемым моментом.

ОСОБЫЕ ПОЛОЖЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

Ремонтные работы могут выполняться только лицами, имеющими подтвержденную и соответствующую квалификацию для этой работы, подтвержденную соответствующими сертификатами.

Ключ не может быть модифицирован или изменен каким-либо образом.

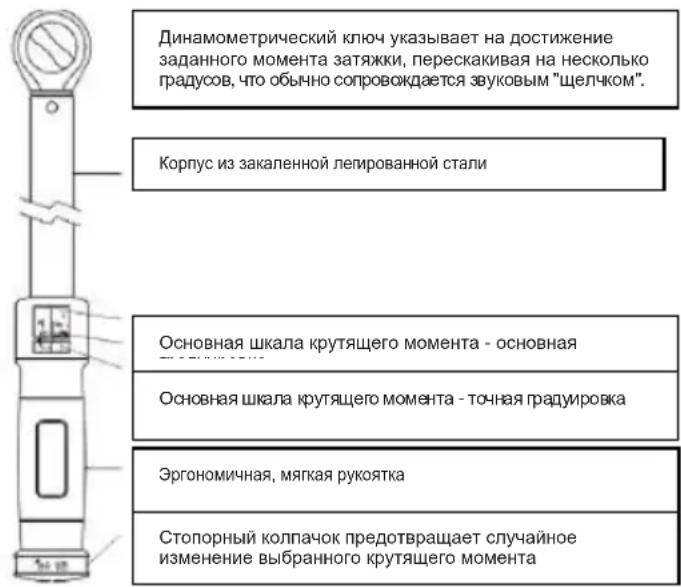

ОПИСАНИЕ

ИСПОЛЬЗОВАНИЕ СОВЕТОВ

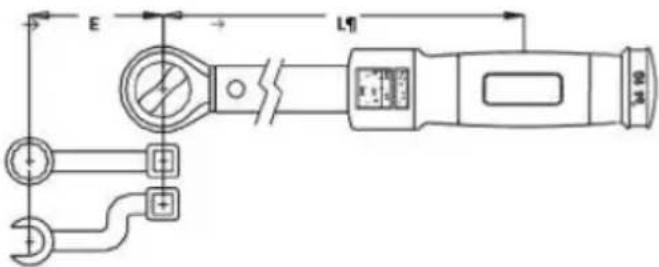

Торцы, смещающие центр вкручиваемого крепежа в сторону от оси симметрии храпового привода, приводят к тому, что фактический крутящий момент отличается от указанного на ключе. По этой причине необходимо внести поправку в установленный крутящий момент в соответствии с формулой на следующей странице.

Дополнительная шкала крутящего момента

T(E) - крутящий момент, прикладываемый наконечником (требуемый крутящий момент)

T(W) - крутящий момент, установленный на ключе

$$ T (W) = T (E) \frac {L}{L + E} $$

ВНИМАНИЕ

• Запрещается превышать максимальное значение крутящего момента динамометрического ключа во время его использования.
• Запрещается прикреплять удлинители к рукоятке гаечного ключа, любое неправильное использование приведет к ошибкам и может повредить гаечный ключ.
• Запрещается разбирать. Неправильная разборка и сборка может повредить внутреннюю структуру и вызвать серьезные повреждения механизма.
• Для регулярной проверки функционирования и точности, пожалуйста, обратитесь в профессиональный сервис. Не ремонтируйте самостоятельно.
• При длительном хранении динамометрического ключа храните его так, чтобы шкала крутящего момента была установлена на самое низкое значение, затем смажьте маслом для нержавеющей стали и храните в сухом месте
• Для обеспечения точности динамометрического ключа его следует проверять не реже одного раза в год или после 5 000 использований.
• Запрещается использовать динамометрический ключ в качестве молотка, применять плоскогубцы для затягивания ключа или использовать ключ в воде.

ИСПОЛЬЗОВАТЬ

• Выберите правильный тип динамометрического ключа и торцевой головки в соответствии с величиной крутящего момента, требуемого для затягиваемого болта или гайки.
• Вытяните ручку, чтобы разблокировать дополнительные весы
• Поверните вторичную шкалу для установки крутящего момента (комбинация значений на основной и вторичной шкалах)

Пример: Чтобы установить крутящий момент на 66 Нм.

• Поверните дополнительную шкалу на 60 Нм. на основной шкале рядом с контрольной линией. Крутящий момент теперь установлен на 60 Нм
• Поворачивайте по часовой стрелке, пока цифра 6 на дополнительной шкале не совпадет с центральной линией. Теперь момент затяжки установлен на 66 Нм.
• Наденьте колпачок на конец болта или гайки.
• Поверните динамометрический ключ по часовой стрелке, чтобы затянуть винт
• Когда вы услышите звук, прекратите затягивать болт, звук означает, что болт уже достиг установленного значения крутящего момента.

КОНСЕРВАЦИЯ

• Когда гаечный ключ не используется, установите его на минимальное значение (за исключением гаечных ключей с предустановленным и электронным крутящим моментом) и поместите его в прилагаемый футляр.
• За исключением храпового механизма, ключ не следует смазывать. При необходимости храповой механизм можно смазать несколькими каплями легкого машинного масла.
• Не используйте ацетон или другие растворители для очистки клавиши, вместо этого используйте очиститель стекла или денатурированный спирт, нанесенный на чистую ткань.
• За исключением храпового механизма, в нем нет деталей, которые можно обслуживать. Ни в коем случае не разбирайте динамометрический ключ. Если требуется обслуживание, отправьте ключ в ближайший авторизованный сервисный центр.

Динамометрический ключ
	Квадрат	Длина [мм]	Рабочий диапазон [Нм]	Вес [кг]
Динамометрический ключ 08-823	3/8"	412	10-60	0,99
Динамометрический ключ 08-824	3/8"	470	20-100	1,1
Динамометрический ключ 08-825	1/2"	490	40-200	1,18
Динамометрический ключ 08-826	1/2"	724	60-350	2,14

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами, их следует сдавать на соответствующие предприятия для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат небезопасные для окружающей среды вещества. Не утилизированное оборудование представляет потенциальный риск для окружающей среды и здоровья человека.

"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Topex") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего. его текст, фотографии, диаграммы, рисунки, а также его состав, принадлежат исключительно компании Grupa Topex и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (т.е. Законодательный вестник 2006 года № 90 Poz. 631, с изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства и его отдельных элементов без согласия компании Grupa Topex, выраженного в письменной форме, строго запрещено и может привести к гражданской и уголовной ответственности.
