РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ sE4400 SE Electronics
Благодарим вас за выбор изделия sE! Помимо основных мер предосторожности, это руководство содержит подробную информацию и технические характеристики, позволяющие использовать микрофон максимально эффективно. Просим вас ознакомиться с руководством. Это займет всего несколько минут.
Мы прилагаем все возможные усилия для создания первоклассных звукозаписывающих устройств. Надеемся, вам понравится использовать нашу продукцию так же, как нам нравится проектировать и создавать ее для вас.
Желаем успешной звукозаписи! Команда sE
sE4400
Удобное решение для превосходной звукозаписи. Ничего лишнего. Только отличное звучание. sE4400 — современный конденсаторный микрофон ручной сборки, выполненный в винтажном стиле, с латунным капсюлем и двумя 1-дюймовыми майларовыми диафрагмами с золотым напылением. Микрофон обладает равномерной амплитудно-частотной характеристикой, как у классических конденсаторных моделей прошлых десятилетий. Это наиболее удобное и надежное в эксплуатации студийное решение, обеспечивающее превосходные результаты при любом варианте применения, включая работу с кабинетами для электрогитарных усилителей и запись вокала, рояля, а также акустических, ударных и медных духовых инструментов. Изделие sE4400 и T2 также доступны в качестве стереопары, согласованной на заводе-изготовителе, и дополнительно монтажной планкой для стереосистемы.
T2
Модель sE4400 оснащена диафрагмой с золотым напылением, в то время как в решении T2 используются титановые компоненты. Почему? Потому что это улучшает характеристики изделия. Титан на 33 % прочнее и на 300 % легче золота. Это обеспечивает впечатляющую переходную характеристику, которая идеально подходит для записи источников резкого и прерывистого звука: барабанов, тарелок, перкуссии, контрабаса и пр.
Комплект поставки
В комплект поставки должны входить перечисленные ниже компоненты. Если что-то отсутствует, сообщите об этом дилеру sE Electronics.
sE4400/T2
- Микрофон
• Амортизатор с резьбовым переходником
Пара с согласованными характеристиками sE4400/T2
• Два микрофона
• Два амортизатора с резьбовыми переходниками
• Монтажная планка для стереосистемы
Средства регулировки
Эти микрофоны снабжены четырьмя переключателями для оптимального отклика на источник.
Аттенюатор
Переключатель аттенюатора в крайнем левом углу микрофона позволяет уменьшить сигнал на 10 или 20 дБ, что может пригодиться при работе с источниками громкого звука для предотвращения перегрузки аудиоинтерфейса. Если этот переключатель находится в среднем положении, выходные значения микрофона не меняются.
Фильтр низких частот
Переключатель низких частот (второй слева) предназначен для регулировки амплитудно-частотной характеристики в области нижних частот в зависимости от источника. Если переключатель переведен в левое положение, характеристика на низких частотах уменьшается при 40 Гц. Если переключатель переведен в правое положение, характеристика на низких частотах уменьшается, начиная с 80 Гц. При среднем положении переключателя характеристика на низких частотах не меняется.
Два переключателя в правой части микрофона используются для управления диаграммой направленности. Правое/среднее положение переключателя обеспечивает три варианта настройки.
При левом положении переключателя применяется всенаправленная диаграмма. При правом положении переключателя микрофон использует для записи диаграмму «Восьмерка». При среднем положении доступны два варианта диаграммы: кардиоидная и гиперкардиоидная. Переключатель в крайнем правом положении позволяет переходить между этими двумя диаграммами направленности. Чтобы выбрать кардиоидную диаграмму, переключитесь влево. Чтобы выбрать гиперкардиоидную диаграмму, переключитесь вправо.
Для работы конденсаторных микрофонов sE4400 и T2 необходимо фантомное питание с напряжением 48 В.
Опасность повреждения
Подключайте микрофон только к источнику фантомного питания с напряжением 48 В. Система фантомного питания, которая обычно встроена и в микшеры, и в аудиоинтерфейсы, активируется с помощью переключателя на панели устройства. Убедитесь, что любой возможный внешний источник
питания аналогичен встроенной системе фантомного питания на 48 В.
Обратите внимание, что фантомное питание неприменимо с помощью разъемов TRS. Для обеспечения фантомного питания микрофона необходим симметричный микрофонный кабель с разъемами XLR с обеих сторон.
Техника безопасности и уход
Опасность повреждения
Убедитесь, что оборудование, к которому подключен микрофон, соответствует правилам безопасности, действующим в вашей стране, и снабжено заземляющим проводом.
Очистка микрофона
Для очистки микрофона следует использовать только мягкую ткань. Не используйте моющие средства или едкие жидкости.
Технические характеристики
| Капсюль | Конденсаторный капсюль ручной сборки диаметром 1" |
| Диаграммы направленности | Кардиоидная, гиперкардиоидная, всенаправленная, «Восьмерка» |
| Частотный диапазон | От 20 до 20 000 Гц |
| Чувствительность | 25 мВ/Па (-32 дБВ) |
| Уровень звукового давления (SPL)(коэффициент нелинейных искажений 0,5 %) | 137/147/157 дБ _SPL (аттенюатор 0/10/20 дБ) |
| Эквивалентный уровень шума | 13 дБ(А) |
| Динамический диапазон | 124/134/144 дБ (аттенюатор 0/10/20 дБ) |
| Соотношение «сигнал/шум» | 81 дБ |
| Фильтр низких частот | 40/80 Гц, 6 дБ/окт., переключаемый |
| Аттенюатор | 10/20 дБ |
| Питание | 48 В по стандарту IEC 61938 |
| Полное электрическое сопротивление | 22 Ом |
| Рекомендованное полное сопротивление нагрузки | >1 кОм |
| Потребление тока | 3,7 мА |
| Разъемы для подключения | 3-контактный штыревой разъем XLR |
| Габариты | 58 × 29 × 146 мм (2,32 × 1,10 × 5,75 дюйма) |
| Масса | 290 г (10,23 унции) |
Поддержка
В случае возникновения проблем с продукцией sE или при наличии вопросов, связанных с нею, обращайтесь к ближайшему дилеру sE для наиболее быстрого и непосредственного обслуживания. Чтобы воспользоваться услугами уполномоченного сервисного центра, также обратитесь к этому дилеру: http://www.seelectronics.com/dealers
Если вам по-прежнему требуется поддержка и помощь, обратитесь к нам напрямую на сайте http://www.seelectronics.com/contact-us
И, наконец, не забудьте зарегистрировать свое новое оборудование в компании sE, чтобы продлить срок гарантии до трех лет: http://www.seelectronics.com/registration
Обратная связь
Наш адрес:
Наши международные дистрибьюторы и торговые представители:
http://www.seelectronics.com/contact-us
Этот продукт соответствует стандартам, перечисленным в декларации о соответствии. Свяжитесь с нами, если хотите заказать бесплатную копию декларации о соответствии. Технические данные могут быть изменены без предварительного уведомления.

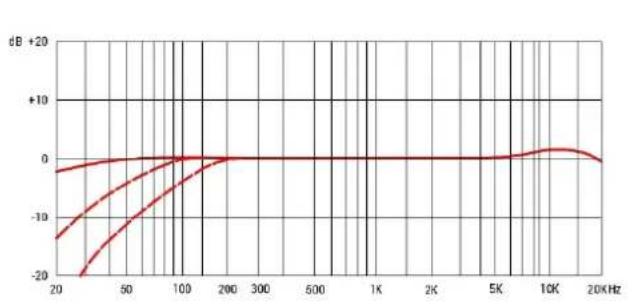

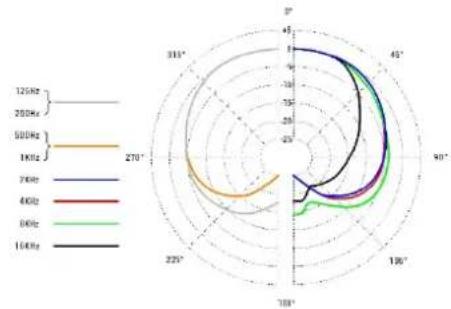

Cardioid / Niere / 心型 / Cardioide / Cardioïde / Cardioide / Кардиоидная

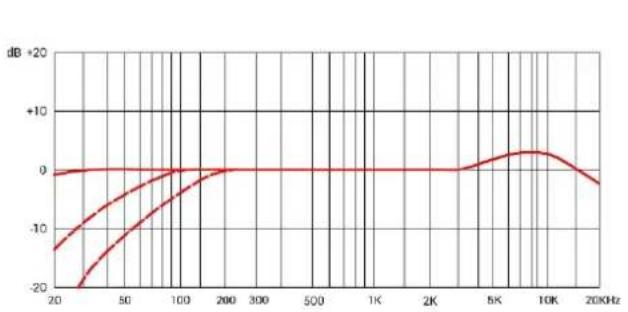

line
| Frequency | Amplitude (dB) | | --------- | -------------- | | 20 | -15 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | 0 | | 10K | 5 | | 20K | 0 |
radar
| Frequency | Angle (°) | Value | |---|---|---| | 125Hz | 0 | -18 | | 125Hz | 45° | -10 | | 125Hz | 90° | -15 | | 125Hz | 135° | -20 | | 125Hz | 180° | -25 | | 125Hz | 225° | -30 | | 125Hz | 270° | -35 | | 125Hz | 315° | -40 | | 250Hz | 0 | -18 | | 250Hz | 45° | -10 | | 250Hz | 90° | -15 | | 250Hz | 135° | -20 | | 250Hz | 180° | -25 | | 250Hz | 225° | -30 | | 250Hz | 270° | -35 | | 250Hz | 315° | -40 | | 500Hz | 0 | -18 | | 500Hz | 45° | -10 | | 500Hz | 90° | -15 | | 500Hz | 135° | -20 | | 500Hz | 180° | -25 | | 500Hz | 225° | -30 | | 500Hz | 270° | -35 | | 500Hz | 315° | -40 | | 750Hz | 0 | -18 | | 750Hz | 45° | -10 | | 750Hz | 90° | -15 | | 750Hz | 135° | -20 | | 750Hz | 180° | -25 | | 750Hz | 225° | -30 | | 750Hz | 270° | -35 | | 750Hz | 315° | -40 | | 900Hz | 0 | -18 | | 900Hz | 45° | -10 | | 900Hz | 90° | -15 | | 900Hz | 135° | -20 | | 900Hz | 180° | -25 | | 900Hz | 225° | -30 | | 900Hz | 270° | -35 | | 900Hz | 315° | -40 | | 1140Hz | 0 | -18 | | 1140Hz | 45° | -10 | | 1140Hz | 90° | -15 | | 1140Hz | 135° | -20 | | 1140Hz | 180° | -25 | | 1140Hz | 225° | -30 | | 1140Hz | 270° | -35 | | 1140Hz | 315° | -40 | The chart displays a single data series with values plotted as lines connecting the center of the circle. The x-axis is labeled in degrees, and the y-axis is labeled as numerical values. There are no labels or additional data series in this image.Omnidirectional / Kugel / 全指向型 / Omnidirezionale / Omnidirectionnelle / Omnidireccional / всенаправленная

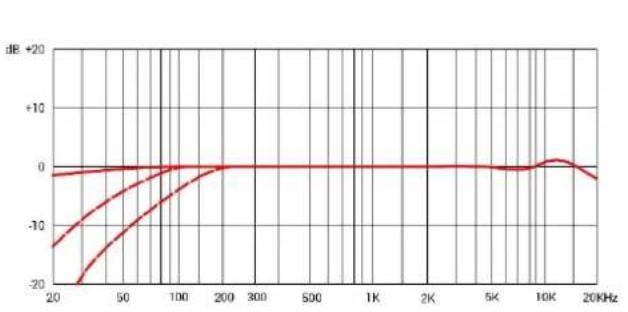

line
| Frequency | Value (dB) | | --------- | ---------- | | 20 | -15 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | 5 | | 10K | 0 | | 20K | -5 |
radar
| Angle | 120Hz | 200Hz | 300Hz | 400Hz | 80Hz | 160Hz | |---|---|---|---|---|---|---| | 0° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 30° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 60° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 90° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 120° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 150° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 180° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 210° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 240° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 270° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 300° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 330° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | | 360° | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |Hypercardioid / Hyperniere / 超心型 / Ipercardioide / Hypercardioide / Hipercardioide / гиперкардиоидная
