РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ARXC71BV1B DAIKIN

Руководство по монтажу с раздельной установкой

МЕРЫ ПРЕДОСТОРОЖНОСТИ 5

АКСЕССУАРЫ 9

ВЫБОР МЕСТА ДЛЯ МОНТАЖА 9

ЧЕРТЕЖИ УСТАНОВКИ ВНУТРЕННЕГО И НАРУЖНОГО БЛОКОВ 11

РУКОВОДСТВО ПО УСТАНОВКЕ В ПОМЕЩЕНИИ

1. УСТАНОВКА МОНТАЖНОЙ ПЛАСТИНЫ ..... 12

2. СВЕРЛЕНИЕ ОТВЕРСТИЯ В СТЕНЕ И ПРОКЛАДКА ТРУБЫ ЧЕРЕЗ СТЕНУ ..... 13

3. УСТАНОВКА ВНУТРЕННЕГО БЛОКА 13

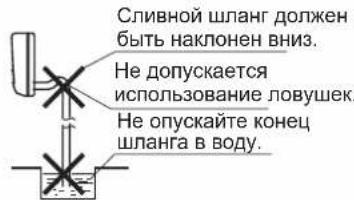

4. СЛИВНЫЕ ТРУБЫ..... 15

5. ПРОВОДКА 16

РУКОВОДСТВО ПО УСТАНОВКЕ НА УЛИЦЕ

1. УСТАНОВКА НАРУЖНОГО БЛОКА.... 17

2. РАБОТЫ ПО СЛИВУ 17

3. СОЕДИНЕНИЕ КОНЦОВ ТРУБ 17

4. ТРУБЫ ДЛЯ ХЛАДАГЕНТА.... 18

5. ОТКАЧКА ВОЗДУХА И ПРОВЕРКА НА УТЕЧКУ ГАЗА.... 19

6. ОПЕРАЦИЯ ОТКАЧКИ.... 19

7. ПРОВОДКА 20

ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С УСТАНОВКОЙ НА ХЛАДАГЕНТЕ R32 21

ВВОД В ЭКСПЛУАТАЦИЮ 24

ПРИЕМНИК ИК-СИГНАЛОВ 25

РАБОЧИЙ ДИАПАЗОН 26

ОБСЛУЖИВАНИЕ И СЕРВИС 27

УТИЛИЗАЦИЯ 27

ПАМЯТКА 28

ОБЩИЙ РАЗМЕР

СНИЗУ ВЕРТИКАЛЬНАЯ ЗАСЛОНКА ВЫКЛЮЧАТЕЛЬ ВНУТРЕННЕГО БЛОКА ПРИЕМНИК СИГНАЛА ТЕРМИСТОР ДЛЯ КОМНАТНОЙ ТЕМПЕРАТУРЫ СНИЗУ

ВИД СПЕРЕДИ

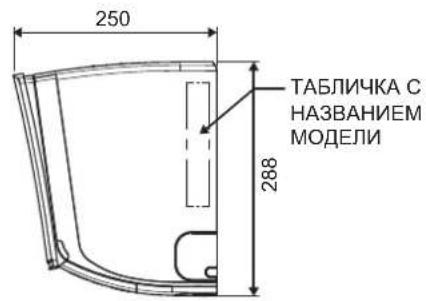

250 288 ТАБЛИЧКА С НАЗВАНИЕМ МОДЕЛИ

ВИД СБОКУ
Все размеры указаны в мм

СНИЗУ ВЕРТИКАЛЬНАЯ ЗАСЛОНКА СНИЗУ ВЫКЛЮЧАТЕЛЬ ВНУТРЕННЕГО БЛОКА ПРИЕМНИК СИГНАЛА ТЕРМИСТОР ДЛЯ КОМНАТНОЙ ТЕМПЕРАТУРЫ

ВИД СПЕРЕДИ

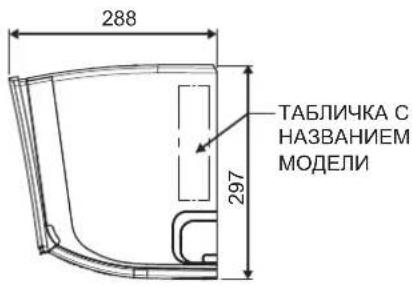

288 297 ТАБЛИЧКА С НАЗВАНИЕМ МОДЕЛИ

ВИД СБОКУ
Все размеры указаны в мм

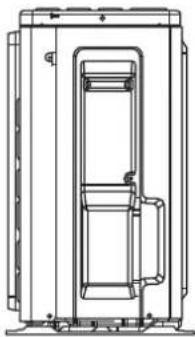

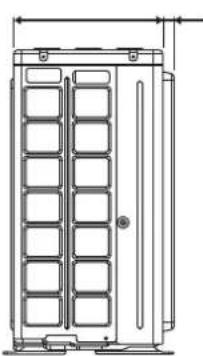

ОБЩИЙ РАЗМЕР

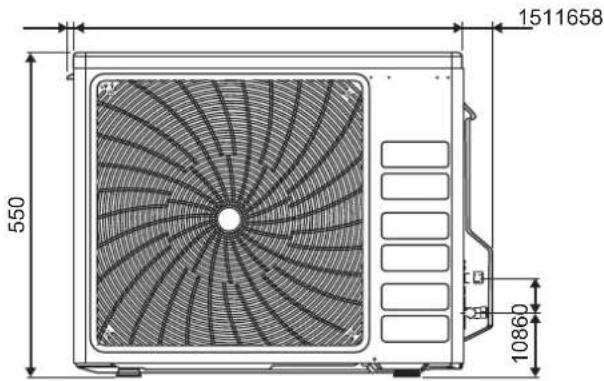

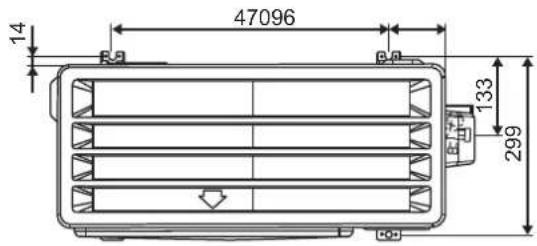

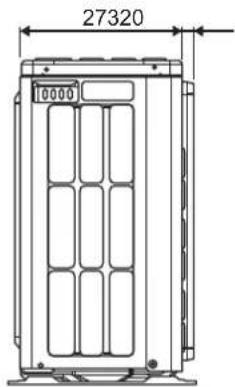

НАРУЖНЫЙ БЛОК ARXC20/25/35

47096 14 133 299

27320

550 10860 1511658

Все размеры указаны в мм

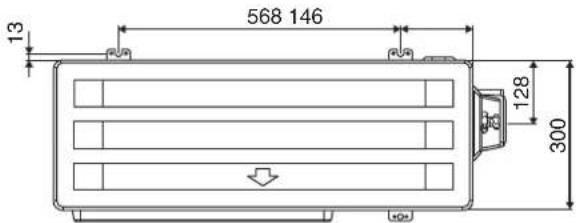

НАРУЖНЫЙ БЛОК ARXC50/60

568 146 13 128 300

Все размеры указаны в мм

ОБЩИЙ РАЗМЕР

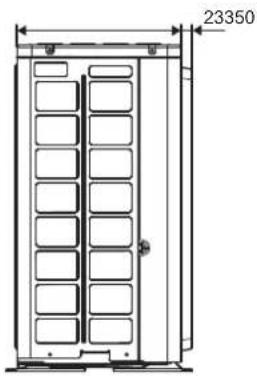

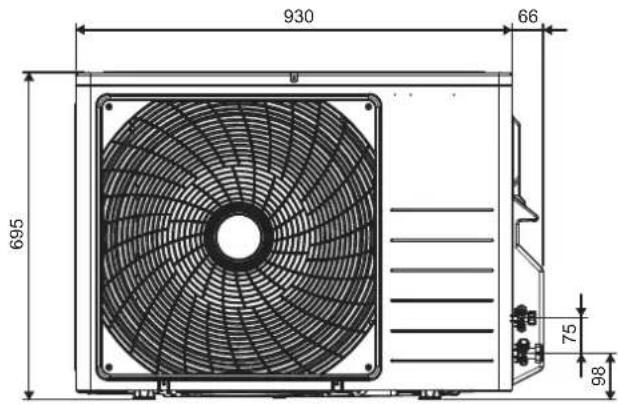

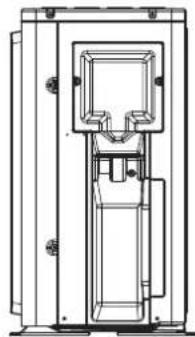

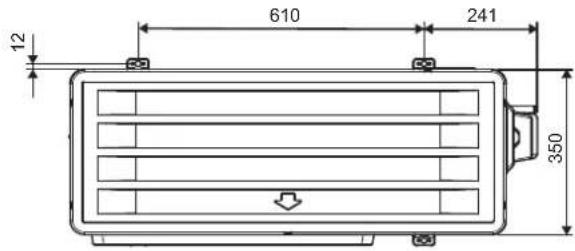

НАРУЖНЫЙ БЛОК ARXC71

12 610 241 350

23350

930 66 695 75 98

Все размеры указаны в мм

DAIKIN AIR CONDITIONER

РУКОВОДСТВО ПО МОНТАЖУ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Внимательно прочитайте информацию в настоящем руководстве, прежде чем использовать данное устройство.

Настоящее устройство заполнено R32.

• Описанные в настоящем документе меры предосторожности имеют пометки "Предупреждение" и "Осторожно". Описание обоих этих видов мер предосторожности содержат важную информацию по безопасности. Все меры предосторожности следует соблюдать неукоснительно.
• Значение уведомлений "ПРЕДУПРЕЖДЕНИЕ" и "ОСТОРОЖНО".

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение настоящих указаний может привести к травмам или гибели людей.

ОСТОРОЖНО

Несоблюдение настоящих указаний может привести к повреждению имущества или травмам, серьезность которых зависит от обстоятельств.

- Знаки безопасности в этом руководстве имеют следующее значение:

Обязательно соблюдайте инструкции.

Обязательно обеспечивайте заземление.

Никогда не пытайтесь.

- После завершения установки необходимо произвести пробный запуск, чтобы убедиться в отсутствии неисправностей и объяснить клиенту, как использовать кондиционер и обслуживать его с помощью руководства пользователя.

ПРЕДУПРЕЖДЕНИЕ

• Для проведения установочных работ следует обратиться к дилеру или квалифицированному специалисту. Не пытайтесь устанавливать кондиционер самостоятельно. Неправильная установка оборудования может привести к утечке воды, поражению током или пожару.
• Настоящее устройство предназначено для использования опытными или обученными пользователями в магазинах, предприятиях легкой промышленности и на фермах, а также для коммерческого использования непрофессионалами.
• Настоящее устройство не предназначено для использования людьми с ограниченными физическими, сенсорными и психическими возможностями (в том числе детьми), а также людьми имеющими достаточного опыта и знаний, если ответственное за их безопасность лицо не обеспечит надлежащий надзор и не проведет инструктаж по использованию прибора.
• Дети должны находиться под надзором, чтобы они не могли играть с устройством.
• Кондиционер следует устанавливать в соответствии с указаниями настоящего руководства. Неполная установка может привести к утечке воды, поражению током, или пожару.
• При монтаже следует использовать только указанные аксессуары и детали. Использование не соответствующих указаниям деталей может повлечь за собой неисправность устройства, утечку воды, поражение током или пожар.
• Кондиционер следует устанавливать на опоры, достаточно прочные, чтобы выдержать массу устройства. Недостаточная прочность опоры может привести к падению оборудования и травмам.
• Электрические работы должны выполняться в соответствии с действующими местными и национальными нормами и в соответствии с указаниями настоящего руководства. Для питания необходимо использовать только отдельную электрическую цепь. Недостаточная мощность электрической цепи или неправильное выполнение электрических работ могут повлечь за собой поражение током или пожар.
• Для питания необходимо использовать отдельную электрическую цепь. Не допускается использовать общий источник питания с другим устройством.
• Необходимо использовать кабель подходящей длины. Запрещается наращивать провода или использовать провода с отводами, потому что это может привести к перегреву, поражению током или пожару.
• Необходимо убедиться, что все провода надежно закреплены, что используются провода, соответствующие спецификациям, и что никакие провода и клеммные соединения не натянуты. Неправильное подключение или закрепление проводов может привести к аномальному скоплению тепла или пожару.

ПРЕДУПРЕЖДЕНИЕ

- При подключении источника питания и соединении проводами внутреннего и наружного блоков необходимо располагать провода так, чтобы крышку блока управления можно было надежно закрепить. Неправильная установка крышки блока управления может привести к поражению током, пожару или перегреву клемм.

- После подключения соединительных и питающих проводов необходимо выровнять их так, чтобы они не создавали нагрузку на крышки или панели электрической системы. Провода следует закрыть. Неполная установка крышек может привести к перегреву клемм, поражению током, или пожару.

- При установке или перемещении кондиционера необходимо стравить воздух из цепи для хладагента и использовать только указанный хладагент (R32). Присутствие воздуха или иных посторонних веществ в цепи хладагента может вызвать аномальный рост давления, что может привести к повреждению оборудования и даже травмам.

- Высота установки над полом должна составлять более 2,7 м.

- В случае утечки газообразного хладагента при установке необходимо незамедлительно проветрить помещение. В случае контакта хладагента с огнем возможно выделение токсичного газа.

- После завершения установки необходимо убедиться в отсутствии утечки газообразного хладагента. В случае попадания хладагента в помещение и его контакта с источником огня, таким как обогреватель, печь или плита, возможно выделение токсичного газа.

- При прокачке следует остановить компрессор, прежде чем снимать трубы с хладагентом. Если при прокачке компрессор продолжает работать, а запорный клапан открыт, воздух будет всасываться при снятых трубах для хладагента, что приведет к аномальному росту давления в системе охлаждения и может повлечь за собой повреждение оборудования и травмы.

- По время установки перед запуском компрессора необходимо надежно закрепить трубы для хладагента. Если во время работы компрессора трубы для хладагента не будут закреплены, а запорный клапан будет открыт, в систему будет всасываться воздух, что приведет к аномальному росту давления в системе охлаждения и может повлечь за собой повреждение оборудования и травмы.

- Кондиционер необходимо заземлить. Запрещается заземлять устройство на трубы водопровода, канализации и отопления, громоотводы или линию заземления телефонной сети. Неправильное заземление может привести к поражению током.

- Необходимо установить выключатель с заземлением. Отказ от установки выключателя с заземлением может привести к поражению током или пожару.

- Никакие электрические провода не должны соприкасаться с трубами для воды или движущимися частями приводов вентиляторов.

• Перед установкой или сервисным обслуживанием установки необходимо убедиться, что она выключена.

- Перед обслуживанием кондиционера необходимо отключить его от электросети.

- ЗАПРЕЩАЕТСЯ тянуть за кабель питания при включенном питании. Это может вызвать серьезный удар током, в результате чего может возникнуть пожар.

- Внутренний и наружный блоки, кабели питания и передаточные провода должны располагаться на расстоянии не менее 1 метра от телевизоров и радиоприемников, чтобы предотвратить искажение изображения и статические помехи. В зависимости от типа и источника электрических волн статические помехи могут возникать и на расстоянии более 1 метра.

- Запрещается использовать для ускорения процесса размораживания (если применимо) или для очистки любые средства, кроме рекомендованных производителем.

- Устройство должно храниться в помещении, где отсутствуют постоянно работающие источники огня (например, открытый огонь, работающие газовые устройства или работающие электрические обогреватели).

- Не допускается прокалывание или поджигание устройства.

- Учитывайте, что хладагент может не иметь запаха.

- Установка, эксплуатация и хранение устройства допускаются в помещениях площадью не менее X м2 (см. раздел "Особые меры предосторожности при использовании установок с хладагентом R32"). Если помещение не соответствует требованиям к минимальной площади, в нем необходимо обеспечить хорошую вентиляцию.

- ПРИМЕЧАНИЕ: Производитель может предоставить другие подходящие примеры или дополнительную информацию о неприятном запахе хладагента.

ОСТОРОЖНО

- Запрещается устанавливать кондиционер в помещении, где существует опасность утечки горючих газов. В случае утечки газа его скопление в области кондиционера может привести к пожару.

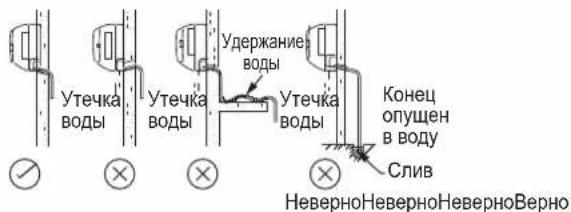

- Следуя инструкциям настоящего руководства по установке, дренажные трубы необходимо установить так, чтобы обеспечить надлежащий дренаж, и изолировать их для предотвращения образования конденсата.

Неправильная установка сливных труб может привести к утечке воды и повреждению имущества.

- Конусную гайку необходимо затягивать указанным способом, например, с помощью динамометрического ключа.

Если конусная гайка затянута слишком сильно, после длительного использования она может треснуть, что может привести к утечке хладагента.

- Запрещается закачивать в устройство слишком много хладагента.

Хладагент закачивается в устройство на заводе. Закачка чрезмерного количества хладагента может вызвать перегрузку по току или повреждение компрессора.

- После сервисного обслуживания или монтажа необходимо убедиться, что панель устройства закрыта.

Незакрепленные панели вызовут шум при работе устройства

- Острые края и поверхности змеевиков — потенциально опасные места, сопряженные с опасностью травм.

Следует избегать прикосновения к этим местам.

- Прежде чем выключать источник питания, необходимо установить выключатель ON/OFF на пульте дистанционного управления в положение OFF, чтобы предотвратить ложное срабатывание.

В противном случае вентиляторы установки автоматически запустятся при подключении к электросети, что может представлять опасность для обслуживающего персонала или пользователя.

- Необходимо принять надлежащие меры, чтобы предотвратить использование наружного блока мелкими животными в качестве укрытия. Контакт небольших животных с электрическими частями может вызвать неисправность, появление дыма или пожар.

Заказчик должен знать, что область вокруг установки должна быть чистой.

- Цепь хладагента будет иметь высокую температуру, и поэтому внутреннюю проводку следует разместить отдельно от медных труб, которые не имеют тепловой изоляции.

- Работать с хладагентом, а также закачивать, откачивать и утилизировать его может только квалифицированный персонал.

ВНИМАНИЕ

Требования к утилизации

Ваш кондиционер помечен этим символом. Это означает, что электрические и электронные продукты не следует смешивать с обычными бытовыми отходами.

Не пытайтесь демонтировать систему самостоятельно. Демонтаж системы кондиционирования и работы с хладагентом, маслом и другими компонентами системы должен производиться квалифицированным монтажником в соответствии с требованиями местного и национального законодательства. Утилизация кондиционеров производится в специализированных учреждениях (повторное использование, переработка или восстановление). Правильная утилизация продукта помогает предотвратить возможные вредные последствия для окружающей среды и здоровья человека. Для получения дополнительной информации следует обратиться к монтажнику или местным органам власти.

Батарейки следует извлечь из пульта дистанционного управления и утилизировать отдельно в соответствии с действующим местным и национальным законодательством.

ВАЖНО!

Важная информация по использованию хладагента

Данный продукт содержит фторированные парниковые газы.

Запрещается выпускать газы в атмосферу.

Тип хладагента: R32

Значение GWP ^(1) : 675

(1) GWP = потенциал глобального потепления

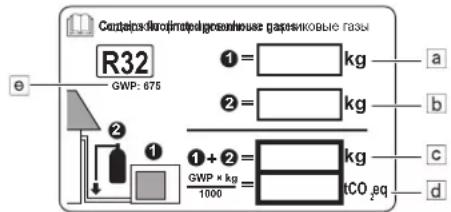

1 Заполнять несмываемыми чернилами,

■ ① заводская закачка хладагента,
■ ② дополнительная закачка хладагента после установки
■ ① + ② общий объем закачки хладагента

На табличке по закачке хладагента, входящей в комплект изделия.

Заполненная табличка должна быть закреплена рядом с отверстием для закачки продукта (например, на внутренней стороне сервисной крышки).

а Заводская закачка хладагента: см. паспортную табличку
b Объем дополнительной закачки хладагента
с Общий объем закачки хладагента
d Парниковый эффект закачанного хладагента выражается как эквивалент в тоннах CO₂
e GWP = потенциал глобального потепления

ВНИМАНИЕ

В Европе для определения интервалов технического обслуживания используются выбросы парниковых газов от общего объема закачанного в систему хладагента (выражаемые эквивалентом в тоннах CO_2 ).

Необходимо соблюдать применимое законодательство.

Формула расчета выбросов парниковых газов:

Значение GWP хладагента × общий объем закачки хладагента [кг] / 1000

2 Закрепите табличку с внутренней стороны наружного блока. Для нее есть отдельное место на табличке со схемой проводки.

АКСЕССУАРЫ
Пластина для монтажа	1	Держатель для пульта дистанционного управления	1	Сухие батарейки AAA	2
Беспроводной пульт дистанционного управления	1	Крепежные винты для держателя пульта дистанционного управления, M3 × 16L	2	Фотокаталитический воздушный фильтр с апатитом титана	2
Разъем для слива	1	Пробка слива*Только для моделей с тепловым насосом.	1	Руководство по эксплуатации Руководство по монтажу	11

ВЫБОР МЕСТА ДЛЯ МОНТАЖА

- Прежде чем выбирать место для монтажа, необходимо получить разрешение пользователя.

Внутренний блок

Внутренний блок должен располагаться в месте, где:

• Соблюдаются ограничения по установке, указанные на установочном чертеже внутреннего блока.
• Соблюдаются требования к свободным путям подачи и выпуска воздуха.
• Устройство не находится под воздействием прямых солнечных лучей
• Устройство находится вдали от источников тепла или пара.
• Отсутствуют источники испарений машинного масла (это может сократить срок службы внутреннего блока).
• Холодный воздух выводится из комнаты посредством циркуляции.
• Устройство находится вдали от люминесцентных ламп с электронным зажиганием (инверторного типа или с быстрым включением). Такие лампы могут уменьшить дальность действия пульт дистанционного управления.
• Устройство находится на расстоянии не менее 1 метра от телевизора или радиоприемника (устройство может вызвать помехи изображения или звука).
• Установка выполнена на рекомендуемой высоте (более 2,7 м).
• Устройство не следует устанавливать в дверном проеме или вблизи него.

• Запрещается использовать любые нагревательные приборы вблизи кондиционера или использовать кондиционер в помещении, где присутствует минеральное масло или масляные пары, т. к. это может повлечь за собой расплавление или деформацию пластиковых деталей в связи с чрезмерным нагреванием или химической реакцией.

• Если устройство используется на кухне, необходимо держать муку вдали от всасывающей части устройства.

• Данное устройство не подходит для использование в заводских условиях, где возможно присутствие СОЖ, паров или железного порошка или значительное колебание напряжений.
• Кондиционер не предназначен для установки в местах, где могут присутствовать сульфидные газы, например, на горячих источниках или НПЗ.
• Необходимо обеспечить соответствие цветов проводов и маркировки клемм внутреннего блока и наружного блока.
• ВАЖНО! КОНДИЦИОНЕР ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ИЛИ ИСПОЛЬЗОВАТЬ В ПРАЧЕЧНОЙ.
  Запрещается использовать срощенные или изогнутые провода для подачи питания. Данное оборудование не предназначено для использования во взрывоопасной атмосфере.

Беспроводной пульт дистанционного управления

• Пульт дистанционного управления не следует подвергать воздействию прямых солнечных лучей (это ухудшит прием сигналов от внутреннего блока).
• В помещении следует выключить все люминесцентные лампы (если они имеются) и найти место, где внутренний блок хорошо принимает сигналы пульта дистанционного управления (не более 7 метров).

Наружный блок

Наружный блок должен располагаться в месте, где:

• Соблюдаются ограничения по установке, указанные на установочном чертеже наружного блока.
• Слив воды не будет вызывать никаких проблем или беспокойства.
• Имеются чистые пути для всасывания и выпуска воздуха.
• Устройство находится на пути воздуха, но не подвергается воздействию дождя, сильного ветра или прямых солнечных лучей.
• Отсутствует опасность утечки горючего газа.
• Устройство не подвергается прямому воздействию соли, сульфидных газов или паров машинного масла (они могут сократить срок службы наружного блока).
• Шум при работе или поток горячего (холодного) воздуха не мешает соседям.
• Устройство установлено на расстоянии не менее 3 метров от телевизионных или радиоантенн.
• Капли конденсата с запорного клапана не могут ничего повредить во время работы устройства.

ОСТОРОЖНО

При эксплуатации кондиционера при низкой наружной температуре необходимо следовать следующим инструкциям.

• Для защиты от воздействия ветра наружный блок устанавливается всасывающей стороной к стене.
• Запрещается устанавливать наружный блок в местах, где всасывающая сторона может подвергаться воздействию ветра.
• Для предотвращения воздействия ветра рекомендуется установить заслонку на стороне выброса воздуха на наружном блоке.
  • В местах, где возможны снегопады, необходимо выбирать место установки, где на устройство не попадет снег.
• Если существует вероятность скопления снега на наружном блоке, установите кожух для защиты от снега.
  • В местах с высокой влажностью или сильными снегопадами рекомендуется прикрепить подогреватель сливного поддона, чтобы предотвратить скопление льда на нижней раме.
• Постройте большой навес.
• Изготовьте подставку.
  Устанавливайте устройство достаточно высоко над землей, чтобы оно не оказалось погребено под снегом

Запрещается устанавливать устройство на высоте более 2000 м (внутренний и наружный блоки).

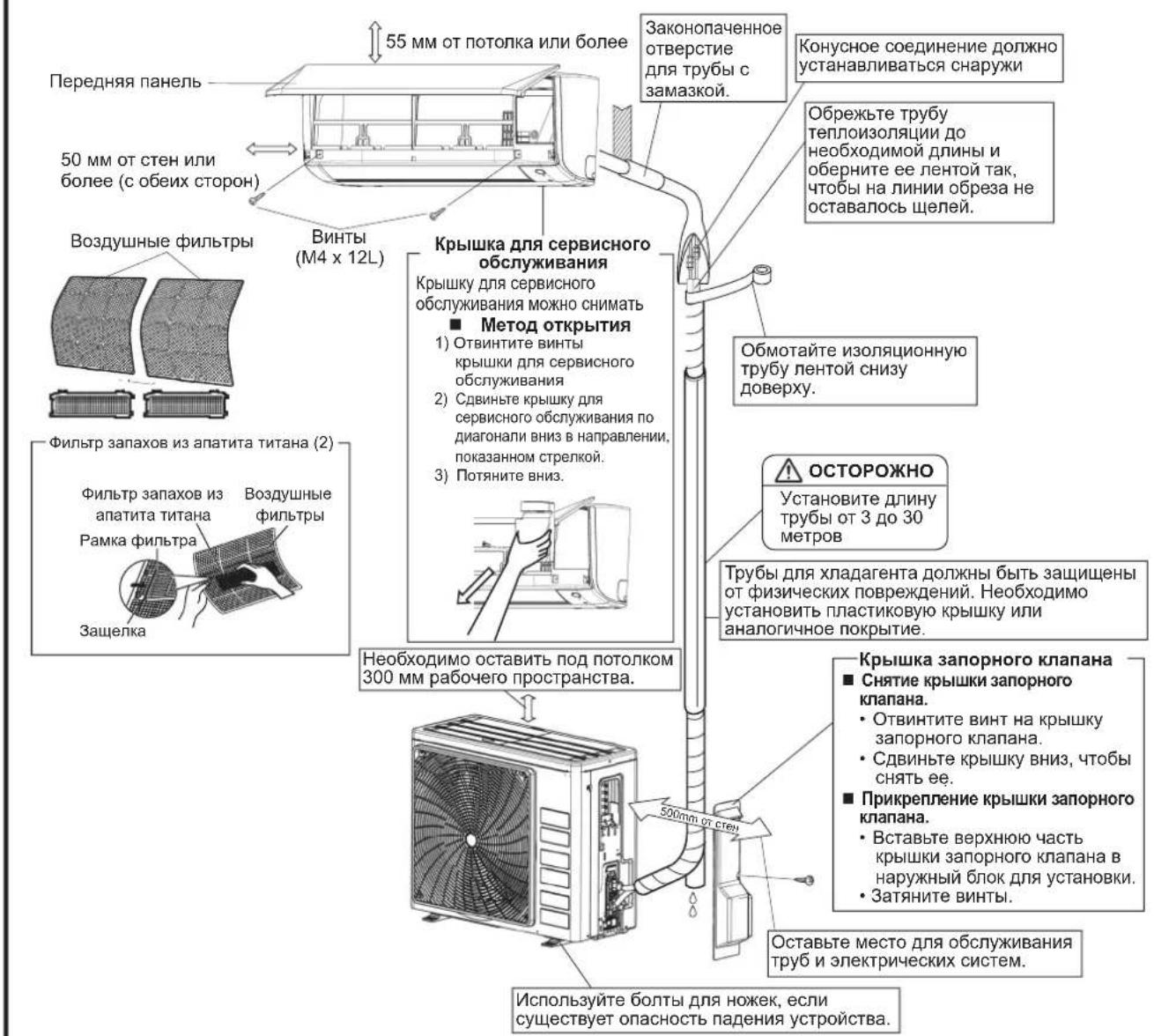

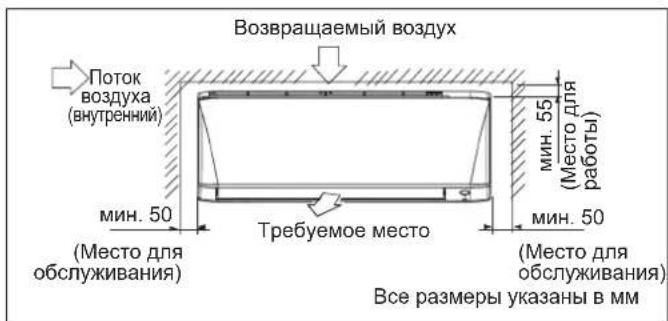

ЧЕРТЕЖИ УСТАНОВКИ ВНУТРЕННЕГО И НАРУЖНОГО БЛОКОВ

Передняя панель 50 мм от стен или более (с обеих сторон) Воздушные фильтры Фильтр запахов из апатита титана (2) Фильтр запахов из апатита титана Рамка фильтра Защелка Винты (M4 x 12L) Крышка для сервисного обслуживания Крышку для сервисного обслуживания можно снимать ■ Метод открытия 1) Отвинтите винты крышки для сервисного обслуживания 2) Сдвиньте крышку для сервисного обслуживания по диагонали вниз в направлении, показанном стрелкой. 3) Потяните вниз. Необходимо оставить под потолком 300 мм рабочего пространства. О rely on the next page 50mm от стен Используйте болты для ножек, если существует опасность падения устройства. Законопаченное отверстие для трубы с замазкой. Конусное соединение должно устанавливаться снаружи Обрежьте трубу теплоизоляции до необходимой длины и оберните ее лентой так, чтобы на линии обреза не оставалось щелей. Обмотайте изоляционную трубу лентой снизу доверху. ОСТОРОЖНО Установите длину трубы от 3 до 30 метров Трубы для хладагента должны быть защищены от физических повреждений. Необходимо установить пластиковую крышку или аналогичное покрытие. Крышка запорного клапана ■ Снятие крышки запорного клапана. • Отвинтите винт на крышку запорного клапана. • Сдвиньте крышку вниз, чтобы снять ее. ■ Прикрепление крышки запорного клапана. • Вставьте верхнюю часть крышки запорного клапана в наружный блок для установки. • Затяните винты. Оставьте место для обслуживания труб и электрических систем.

	ARXC20/25/35 ARXC50/60/71
Макс. допустимая длина трубы	20m	30m
Мин. допустимая длина трубы**	3m
Макс. допустимая высота трубы	15m	20m
Для трубы для хладагента длиной более 7,5 м требуется дополнительный хладагент*	17g/m
Газовая труба	3/8 дюйм (9.52mm)	1/2 дюйм (12.7mm)
Труба для жидкости	1/4 дюйм (6.4mm)

* Обязательно добавьте надлежащий дополнительный объем хладагента.

Если этого не сделать, устройство будет работать с низкой эффективностью.

** Предлагаемая минимальная длина трубы составляет 10 футов (3 м), чтобы избежать шума и вибрации от работы наружного блока.

(Механические шумы и вибрация могут возникать в зависимости от способа установки устройства и условий эксплуатации).

РУКОВОДСТВО ПО УСТАНОВКЕ В ПОМЕЩЕНИИ

1

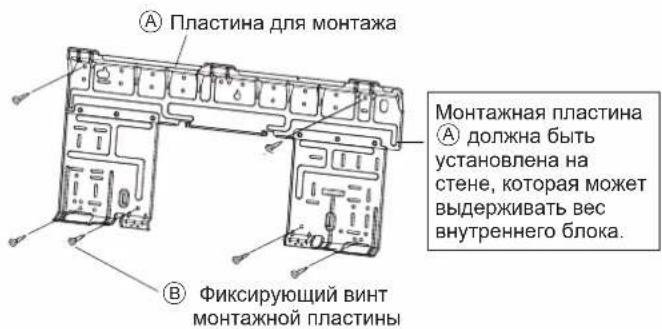

УСТАНОВКА МОНТАЖНОЙ ПЛАСТИНЫ

• Монтажная пластина должна быть установлена на стене, которая может выдерживать вес внутреннего блока.
  1) Временно закрепите монтажную пластину на стене, убедитесь, что панель полностью выровнена, и отметьте на стене места для сверления.
  2) Закрепите монтажную пластину на стене винтами.

Рекомендуемые места крепления монтажной пластины и размеры

Пластина для монтажа Монтажная пластина должна быть установлена на стене, которая может выдерживать вес внутреннего блока. Фиксирующий винт монтажной пластины

↑ Рекомендуемые места крепления монтажной пластины (всего 7 мест) Поставьте уровень на эти крепления. Используйте измерительную ленту, как показано. Расположите конец измерительной ленты в точке, отмеченной знаком ▶ 117 116.5 241.6 Ø 65 Ø 65 46.4 241.6 170 055.94 770 49.5 170 Сквозное отверстие в стене Ø 65мм Положение сливного шланга единица: мм

Все размеры указаны в мм

Рекомендуемые места крепления монтажной пластины (всего 7 мест) Поставьте уровень на эти крепления. Используйте измерительную ленту, как показано. Расположите конец измерительной ленты в точке, отмеченной знаком ▷ 117 251.6 126.5 45.4 Ø 65 49.5 170 60 990 Ø 65 45.4 65.51 70 Сквозное отверстие в стене Ø 65mm Положение сливного

Все размеры указаны в ммв мм

2

СВЕРЛЕНИЕ ОТВЕРСТИЯ В СТЕНЕ И ПРОКЛАДКА ТРУБЫ ЧЕРЕЗ СТЕНУ

• Для стен с металлическим каркасом или арматурой необходимо использовать встраиваемую трубу и покрытие в сквозном отверстии, чтобы избежать нагревания, удара током или пожара.
• Все промежутки вокруг труб необходимо замазать замазкой, чтобы предотвратить утечку воды.

1) Просверлите в стене сквозное отверстие диаметром 65 мм так, чтобы оно шло наружу под уклоном вниз.
2) Вставьте трубу в отверстие.
3) Установите крышку на трубу.
4) После завершения прокладки труб для хладагента и сливных труб законопатьте отверстие для трубы замазкой.

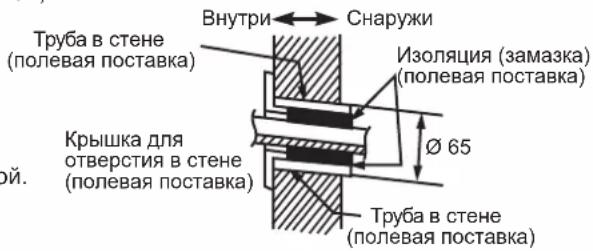

Труба в стене (полевая поставка) Крышка для отверстия в стене (полевая поставка) Внутри←Снаружи Изоляция (замазка) (полевая поставка) Ø 65 Труба в стене (полевая поставка)

3

УСТАНОВКА ВНУТРЕННЕГО БЛОКА

Трубы справа, справа и сзади или справа и снизу.

1) Прикрепите сливной шланг к нижней стороне труб с хладагентом клейкой лентой.
2) Скрепите трубы для хладагента и сливной шланг, обмотав их изолентой класса Ⓙ.
3) Протяните сливной шланг и трубы с хладагентом через отверстие в стене, затем повесьте внутренний блок на крюки на монтажной пластине Ⓐ, руководствуясь маркировкой △ на верхней стороне внутреннего блока.
4) Откройте переднюю панель, затем откройте крышку для сервисного обслуживания. (См. советы по установке).
5) Протяните соединительный провод блоков через сквозное отверстие в стене и пропустите его через заднюю стенку внутреннего блока. Протяните его спереди. Загните концы проводов вверх, чтобы упростить дальнейшую работу. (Если соединительный провод предварительно требуется зачистить, соедините концы проводов клейкой лентой.)
6) Нажмите на нижнюю раму внутреннего блока обеими руками, чтобы зафиксировать его на крюках монтажной пластины Ⓐ. Убедитесь, что провода не зацепляются за края внутреннего блока.

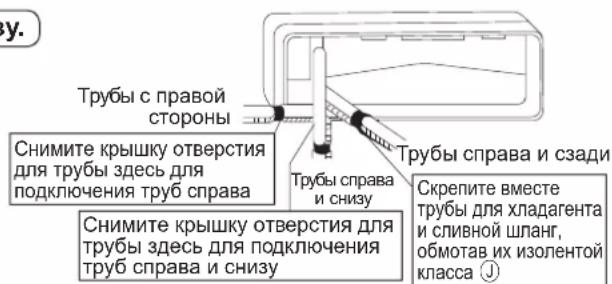

у. Трубы с правой стороны Снимите крышку отверстия для трубы здесь для подключения труб справа Трубы справа и снизу Снимите крышку отверстия для трубы здесь для подключения труб справа и снизу Трубы справа и сзади Скрепите вместе трубы для хладагента и сливной шланг, обмотав их изолентой класса ⏻

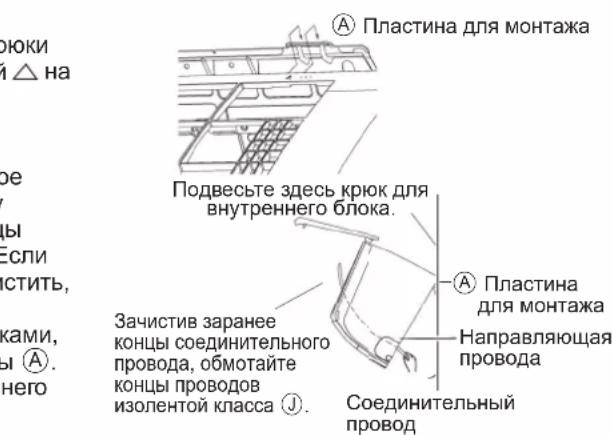

Пластина для монтажа Подвесьте здесь крюк для внутреннего блока. Зачистив заранее концы соединительного провода, обмотайте концы проводов изолентой класса ⚫. Соединительный провод Пластина для монтажа Направляющая провода

Трубы слева, слева и сзади или слева и снизу.

Замена сливной пробки и сливного шланга

- Метод снятия

1) Поверните, чтобы снять зажим провода с крюка справа, и снимите сливной шланг.
2) Снимите сливную пробку слева и установите ее справа.
3) Вставьте сливной шланг и затяните, закрепив зажим для провода поворотом.
Если вы забудете затянуть зажим, возможна утечка воды.

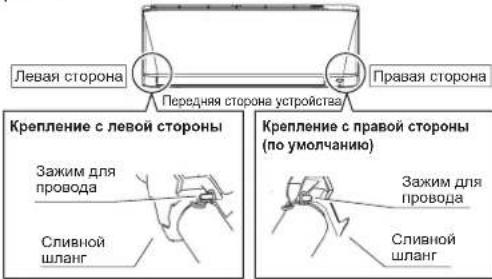

Место крепления сливного шланга

Сливной шланг находится с задней стороны устройства.

Левая сторона Правая сторона Передняя сторона устройства Крепление с левой стороны Зажим для провода Сливной шланг Крепление с правой стороны (по умолчанию) Зажим для провода Сливной шланг

1) Прикрепите сливной шланг к нижней стороне труб с хладагентом клейкой лентой.
2) Сливной шланг подключается к сливному отверстию на место сливной пробки.
3) Трубы с хладагентом должны идти по маршруту, указанному на монтажной пластине.
4) Протяните сливной шланг и трубы с хладагентом через отверстие в стене, затем повесьте внутренний блок на крюки на монтажной пластине, руководствуясь маркировкой △ на верхней стороне внутреннего блока.
5) Протяните соединительный провод между блоками.
6) Подключите соединительные трубы между блоками.

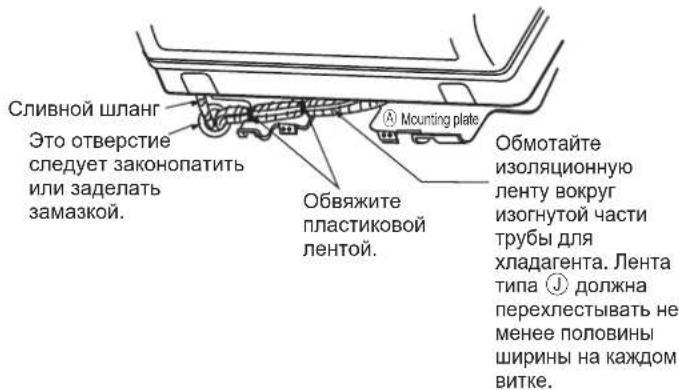

Сливной шланг Это отверстие следует законопатить или заделать замазкой. Mounting plate Обвяжите пластиковой лентой. Обмотайте изоляционную ленту вокруг изогнутой части трубы для хладагента. Лента типа ⭕ должна перехлестывать не менее половины ширины на каждом витке.

7) Скрепите трубы для хладагента и сливной шланг, обмотав их изолентой класса Ⓙ.
8) Соблюдайте осторожность, чтобы не внутренние провода не повредились внутренним блоком. Нажимайте на нижний край внутреннего блока обеими руками, пока он плотно не встанет на крюки монтажной пластины. Закрепите внутренний блок на монтажной пластине винтами (M4 × 12L) Ⓗ.

Трубы в стене.

Следуйте приведенным инструкциям

Трубы слева, слева и сзади или слева и снизу

1) Вставьте сливной шланг до этой глубины, чтобы он не выскочил из сливной трубы.

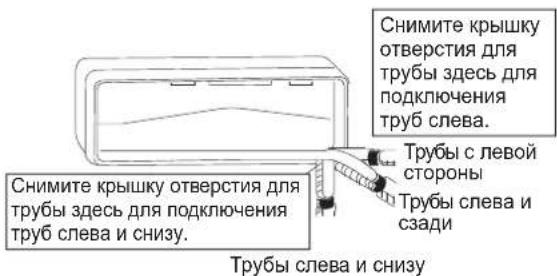

Снимите крышку отверстия для трубы здесь для подключения труб слева. Трубы с левой стороны Трубы слева и сзади Снимите крышку отверстия для трубы здесь для подключения труб слева и снизу. Трубы слева и снизу.

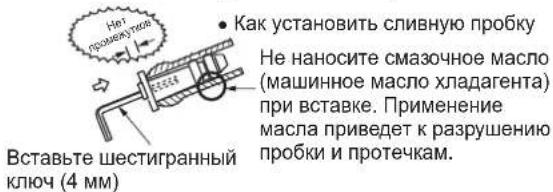

Нет презекутника Как установить сливную пробку Не наносите смазочное масло (машинное масло хладагента) при вставке. Применение масла приведет к разрушению пробки и протечкам. Вставьте шестигранный ключ (4 мм)

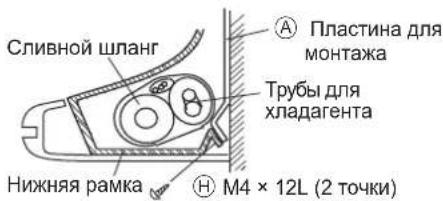

Сливной шланг А Пластина для монтажа Трубы для хладагента Нижняя рамка НМ4 × 12L (2 точки)

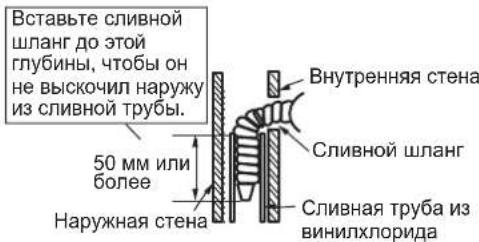

Вставьте сливной шланг до этой глубины, чтобы он не выскочил наружу из сливной трубы. 50 мм или более Наружная стена Внутренняя стена Сливной шланг Сливная труба из винилхлорида

Внутренний блок должен быть установлен так, чтобы предотвратить смещение выпускаемого холодного воздуха и возвращаемого горячего воздуха. Соблюдайте установочные зазоры, показанные на рисунке. Не устанавливайте внутреннее устройство в место, где на него могут воздействовать прямые солнечные лучи. Это место должно подходить для труб и дренажа и находиться вдали от дверей и окон.

Возвращаемый воздух Поток воздуха (внутренний) мин. 50 (Место для обслуживания) Требуемое место мин. 50 (Место для обслуживания) (Место для работы) Место для обслуживания) Все размеры указаны в мм

■ Крепление внутреннего блока

Зацепите крепления нижней рамы на монтажной пластине Ⓐ.

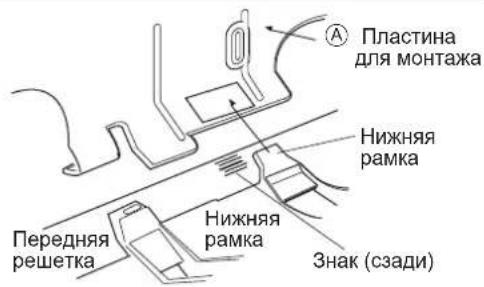

■ Снятие внутреннего блока.

Приподнимите отмеченную область (в нижней части передней решетки), чтобы освободить защелки.

Пластина для монтажа Нижняя рамка Передняя решетка Нижняя рамка Знак (сзади)

4

СЛИВНЫЕ ТРУБЫ

- Подсоедините сливной шланг, как описано ниже.

Сливной шланг должен быть наклонен вниз. Не допускается использование ловушек. Не опускайте конец шланга в воду.

• Слив воды

Утечка воды Утечка воды Удержание воды Утечка воды Конец опущен в воду Слив НеверноНеверноНеверноВерно

- Снимите воздушные фильтры и налейте немного воды в сливной поддон, чтобы убедиться, что вода течет свободно.

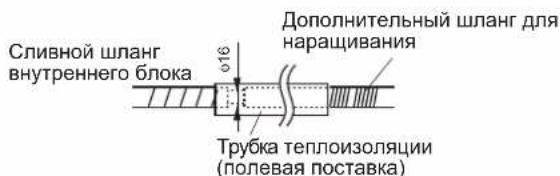

- Если сливной шланг требуется нарастить, приобретите дополнительный шланг. Необходимо обеспечить теплоизоляцию части дополнительного шланга, которая будет проходить в помещении.

Сливной шланг внутреннего блока 16 Дополнительный шланг для наращивания Трубка теплоизоляции (полевая поставка)

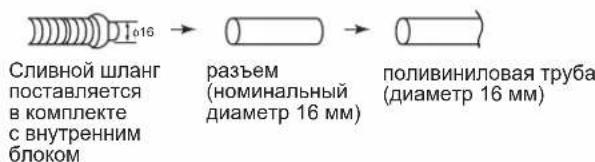

- При подключении труб из жесткого ПВХ (номинальный диаметр 16 мм) напрямую к сливному шлангу, который подключен к внутреннему блоку, следует использовать любой имеющийся в продаже стык для слива в качестве соединения (номинальный диаметр 16 мм).

Сливной шланг поставляется в комплекте с внутренним блоком разъем (номинальный диаметр 16 мм) поливиниловая труба (диаметр 16 мм)
