Тип продукта	Сетевой коммутатор 4 порта 100G QSFP28
Питание	Двойное входное питание AC 100-240 В, вход DC через разъем Jack (36-57 В), PoE (42.5-57 В), клеммник 2 контакта (36-57 В)
Класс защиты IP	IP20
Рабочая температура	0 °C до +70 °C
IP-конфигурация по умолчанию	192.168.88.1/24
Программное обеспечение	RouterOS (необходимо обновление до v7.11 или новее)
Методы настройки	WebFig, WinBox, SSH, Telnet
Безопасность	Пароль необходимо настроить после установки; безопасный доступ
Производитель	Mikrotikls SIA, Unijas 2, Рига, Латвия, LV1039
Использование	Профессиональное, внутри помещений
Соответствие	Класс A, ICES-003 (A) / NMB-003 (A), UKCA
Установка	Квалифицированным персоналом в соответствии с местными электротехническими нормами
Резервное питание	Возможно двойное резервное питание AC или DC
Порты	4 x QSFP28 (100G), 1 x Ethernet-порт управления (1G)
Обслуживание и очистка	Отключите перед очисткой; используйте сухую неабразивную ткань
Запасные части и ремонтопригодность	Не разбирайте; обращайтесь к производителю для ремонта
Общая информация	Продукт класса A; может вызывать радиопомехи в бытовых условиях

Часто задаваемые вопросы - CRS504-4XQ-IN Mikrotik

Как настроить коммутатор Mikrotik CRS504-4XQ-IN в первый раз?

Подключите ваш ПК к Ethernet-порту, установите IP-адрес 192.168.88.2/24, затем откройте 192.168.88.1 через браузер (WebFig) или утилиту WinBox. Установите пароль и обновите программное обеспечение RouterOS.

Какие варианты питания доступны?

Устройство поддерживает двойное входное питание AC (100-240 В), вход DC через разъем Jack (36-57 В), вход PoE на Ethernet-порту (42.5-57 В) и вход на клеммнике 2 контакта (36-57 В).

Как сбросить коммутатор до заводских настроек?

Удерживайте кнопку сброса (Reset) в течение 10 секунд при включенном питании. Заводские настройки будут восстановлены, и устройство перезагрузится.

Какая рекомендованная рабочая температура?

Рабочая температура составляет 0 °C до +70 °C. Не подвергайте устройство воздействию экстремальных температур или влажности.

Как обновить программное обеспечение RouterOS?

Убедитесь, что устройство имеет активное подключение к Интернету, затем в WebFig или WinBox нажмите 'Check for updates'. Вы также можете загрузить пакет с сайта MikroTik и передать его через WinBox (меню Files), затем перезагрузить.

Могу ли я использовать этот коммутатор в домашних условиях?

Данный продукт относится к классу A и предназначен для профессионального использования. В домашних условиях он может вызывать радиопомехи. При необходимости пользователь должен принять соответствующие меры.

Как защитить доступ к коммутатору?

После первого подключения установите надежный пароль в WebFig или WinBox. Отключите небезопасные доступы и используйте зашифрованные протоколы, такие как SSH.

Что делать при неисправности или поломке?

Немедленно отключите питание. Не пытайтесь ремонтировать самостоятельно; обратитесь к квалифицированному специалисту или в службу поддержки MikroTik.

Какие инструменты настройки доступны?

Вы можете использовать WebFig (веб-интерфейс), WinBox (приложение Windows/macOS/Linux), SSH в командной строке или Telnet. WinBox позволяет обнаруживать сетевые соседи.

Где найти полное руководство пользователя?

Полное руководство доступно онлайн по адресу https://mt.lv/um-fr или при сканировании QR-кода на этикетке продукта. Там вы найдете подробные инструкции по расширенной настройке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CRS504-4XQ-IN Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas 2, Рига, Латвия, LV1039.

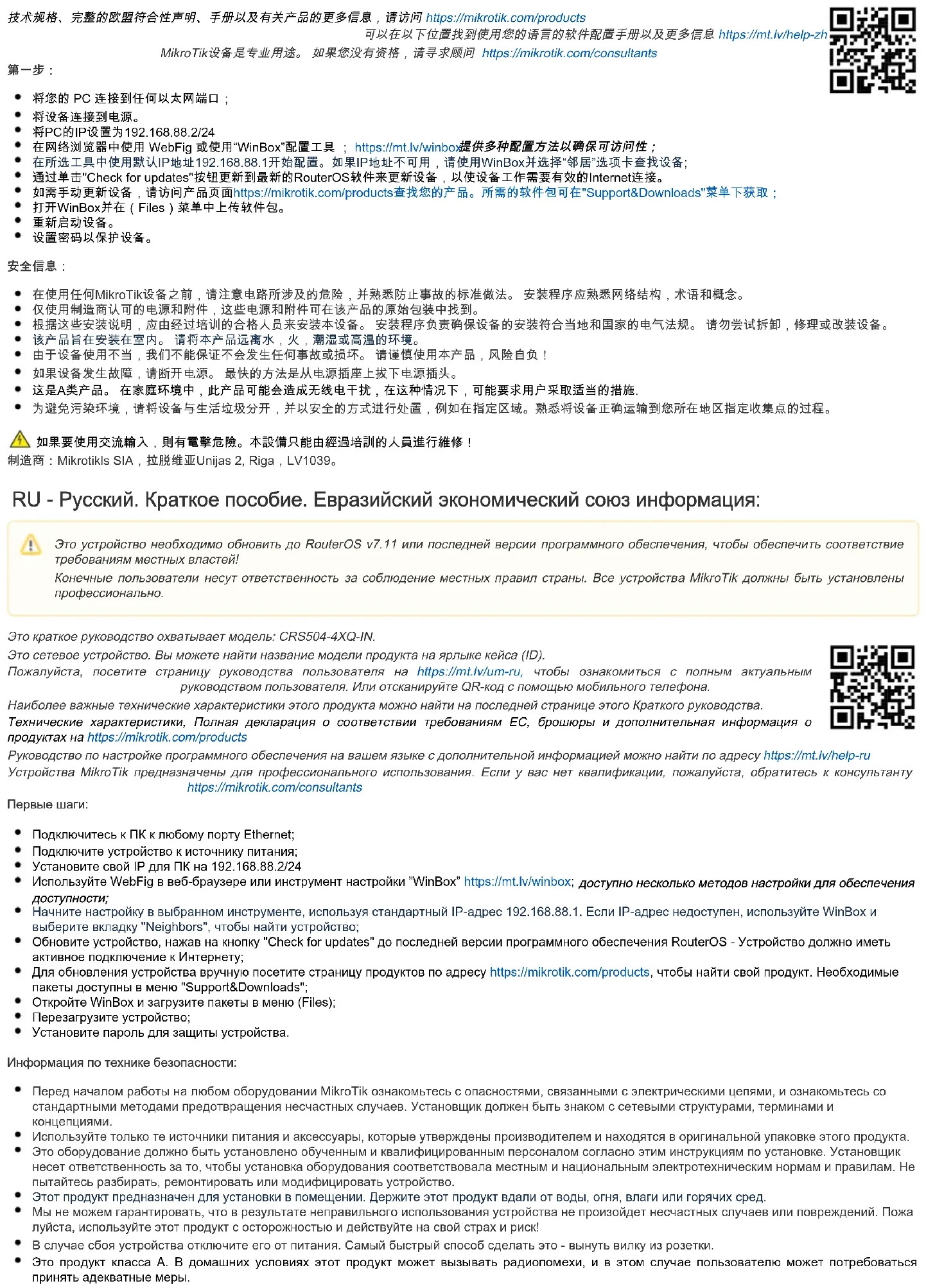

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство необходимо обновить до RouterOS v7.11 или последней версии программного обеспечения, чтобы обеспечить соответствие требованиям местных властей!

Конечные пользователи несут ответственность за соблюдение местных правил страны. Все устройства MikroTik должны быть установлены профессионально.

Это краткое руководство охватывает модель: CRS504-4XQ-IN.

Это сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, Полная декларация о соответствии требованиям ЕС, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Подключитесь к ПК к любому порту Ethernet;
- Подключите устройство к источнику питания;
- Установите свой IP для ПК на 192.168.88.2/24
- Используйте WebFig в веб-браузере или инструмент настройки "WinBox" https://mt.lv/winbox; доступно несколько методов настройки для обеспечения доступности;
- Начните настройку в выбранном инструменте, используя стандартный IP-адрес 192.168.88.1. Если IP-адрес недоступен, используйте WinBox и выберите вкладку "Neighbors", чтобы найти устройство;
- Обновите устройство, нажав на кнопку "Check for updates" до последней версии программного обеспечения RouterOS - Устройство должно иметь активное подключение к Интернету;
- Для обновления устройства вручную посетите страницу продуктов по адресу https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads";
- Откройте WinBox и загрузите пакеты в меню (Files);
• Перезагрузите устройство;
- Установите пароль для защиты устройства.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт предназначен для установки в помещении. Держите этот продукт вдали от воды, огня, влаги или горячих сред.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Опасность поражения электрическим током при использовании входа переменного тока. Это оборудование должно обслуживаться только обученным персоналом!

Производитель: Mikrotikls SIA, Рига, Латвия, LV1039.улица Унияс 2,

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
