РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXG9565 PowerPlus

• 8 ОБСЛУЖИВАНИЕ И ЧИСТК p. 5
• 8.1 Чистка p. 5
• 9 ТЕХНИЧЕСКИЕ ДАННЫЕ p. 6
• 10 ШУМ p. 6
• 11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ p. 6
• 12 ГАРАНТИЯ p. 8
• 13 ОКРУЖАЮЩАЯ СРЕДА p. 9

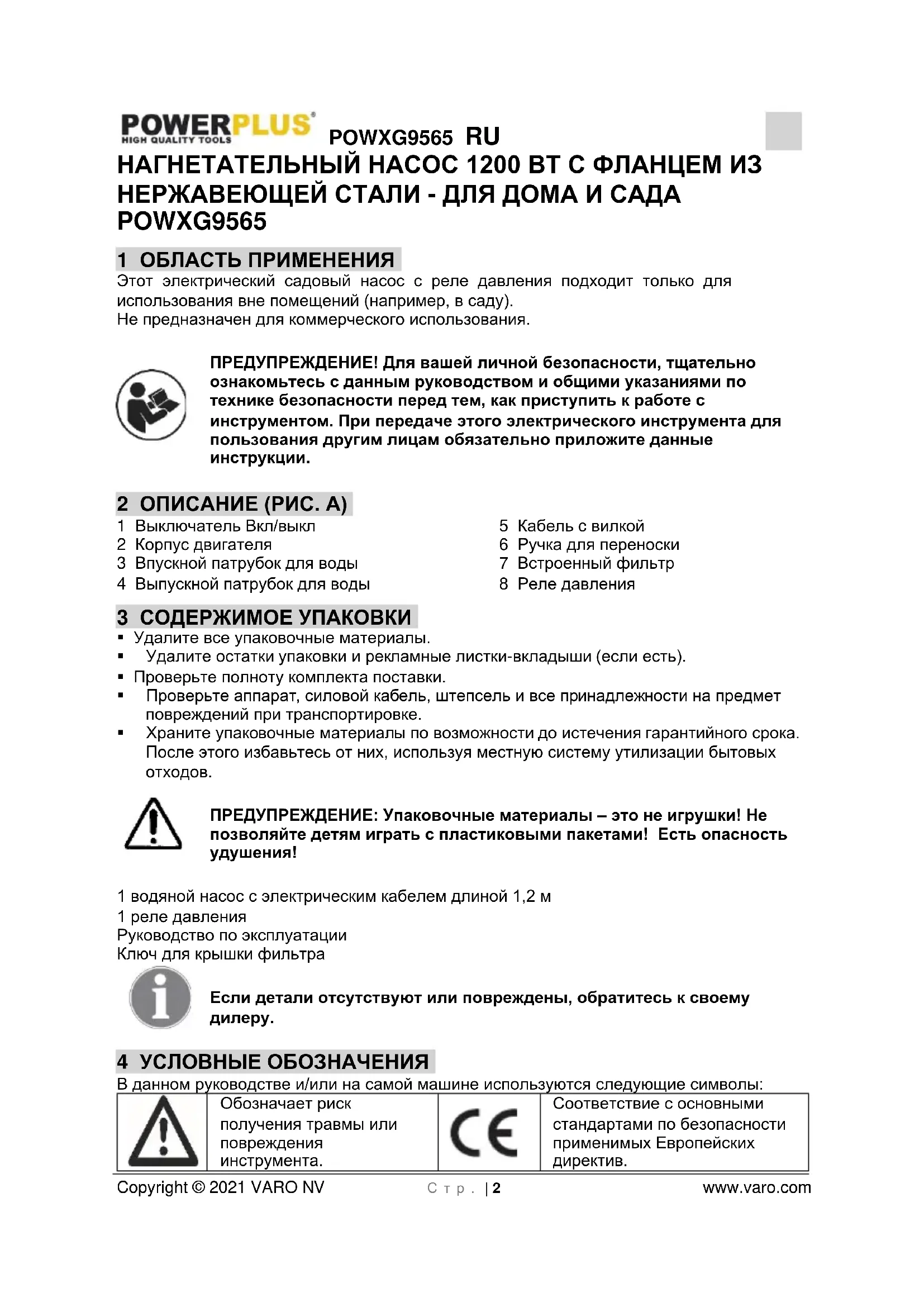

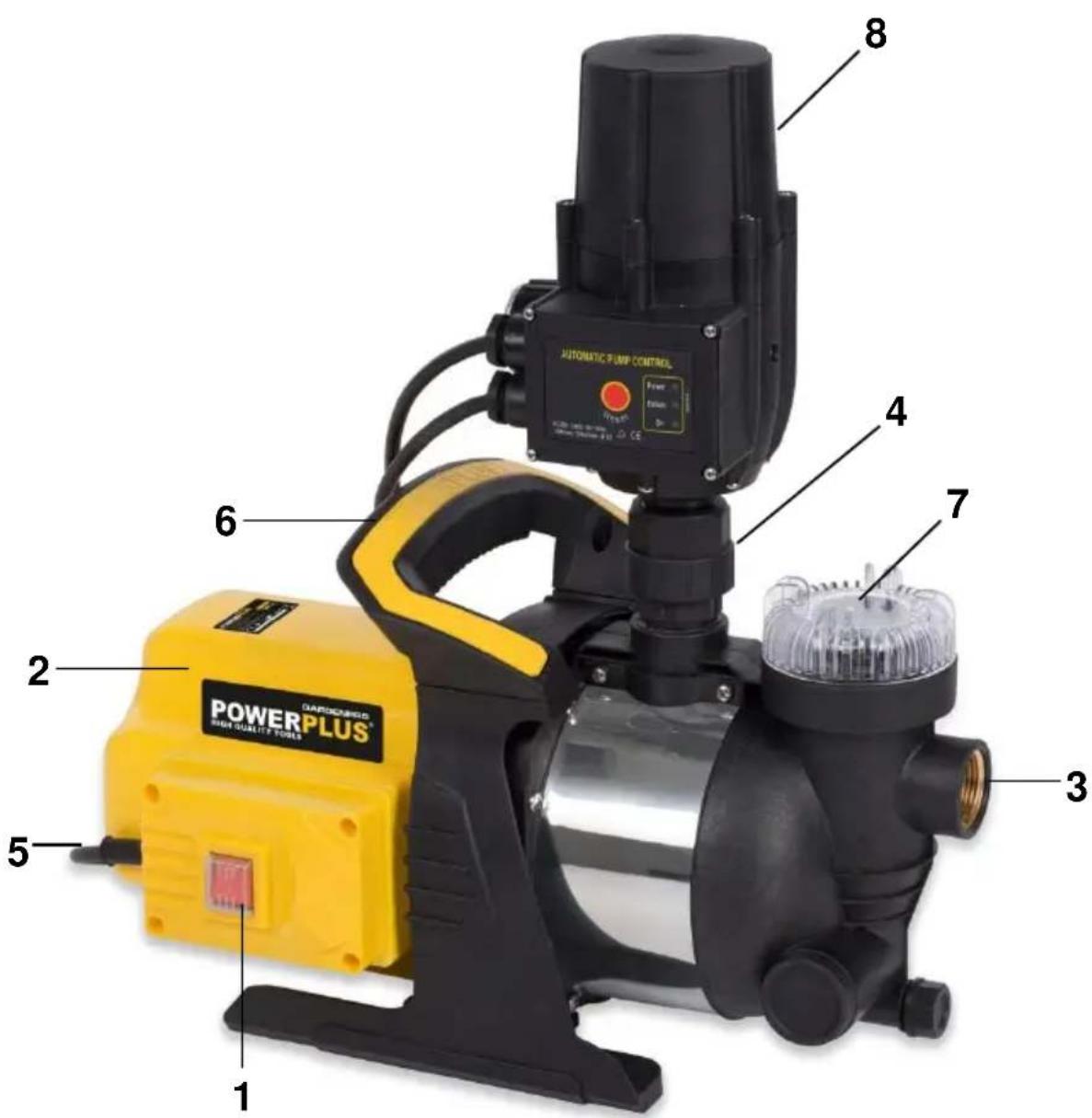

• 14 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ POWXG9565 RU Copyright © 2021 VARO NV С т р . | 2 www.varo.com НАГНЕТАТЕЛЬНЫЙ НАСОС 1200 ВТ С ФЛАНЦЕМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - ДЛЯ ДОМА И САДА POWXG9565 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Этот электрический садовый насос с реле давления подходит только для использования вне помещений (например, в саду). Не предназначен для коммерческого использования. ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции. 2 ОПИСАНИЕ (РИС. A) 1 Выключатель Вкл/выкл 2 Корпус двигателя 3 Впускной патрубок для воды 4 Выпускной патрубок для воды 5 Кабель c вилкой 6 Ручка для переноски 7 Встроенный фильтр 8 Реле давления 3 СОДЕРЖИМОЕ УПАКОВКИ p. 9

• Удалите все упаковочные материалы.

• Удалите остатки упаковки и рекламные листки-вкладыши (если есть).

• Проверьте полноту комплекта поставки.

• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.

• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность

1 водяной насос с электрическим кабелем длиной 1,2 м 1 реле давления Руководство по эксплуатации Ключ для крышки фильтра Если детали отсутствуют или повреждены, обратитесь к своему

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В данном руководстве и/или на самой машине используются следующие символы:

Обозначает риск получения травмы или повреждения инструмента.

Соответствие с основными стандартами по безопасности применимых Европейских директив.POWXG9565 RU Copyright © 2021 VARO NV С т р . | 3 www.varo.com

Запрещается использование этого устройства детьми или людьми с физическими, умственными или психическими нарушениями, а также людьми, которые не имеют опыта или знаний, за исключением случаев, когда эти люди получают инструкцию от лица, ответственного за их безопасность, при наличии наблюдателя или при изучении предыдущих инструкций, касающихся использования этого устройства. 5 ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Этот водяной насос не имеет функции защиты от водяных брызг и должен устанавливаться только в сухой окружающей среде. Никогда не размещайте водяной насос и не работайте с ним под дождем или в сыром месте.

• Этот водяной насос нельзя использовать при наличии легковоспламеняющихся или ядовитых жидкостей.

• Следует избегать работы водяного насоса на холостом ходу.

• Этот водяной насос рассчитан на работу с чистой водой. Область его применения включает полив в саду, подачу воды в дом, орошение в саду или на приусадебном

• Этот водяной насос не должен подвергаться длительному воздействию загрязнений, песка, камней, клейких веществ и т.п., попавших в перекачиваемую среду. Так как перекачиваемая среда может содержать химические коррозионно-активные вещества, необходимо уделить особое внимание предотвращению их влияния на материал корпуса насоса. Этот насос не разрешается использовать для перекачки питьевой воды.

• Для защиты от сухого всасывания насос оснащен защитным устройством, обеспечивающим автоматическое отключение в случае недостаточной подачи воды, так как это может вызвать повреждение насоса. Запрещается использование этого устройства детьми или людьми с физическими, умственными или психическими нарушениями, а также людьми, которые не имеют опыта или знаний, за исключением случаев, когда эти люди получают инструкцию от лица, ответственного за их безопасность, при наличии наблюдателя или при изучении предыдущих инструкций, касающихся использования этого устройства. 6 СБОРКА

• При установке водяного насоса необходимо отключить подачу к насосу электропитания.

• Установку насоса необходимо производить в сухом и хорошо проветриваемом месте, при температуре окружающей среды ниже 40°C.

• При избыточном количестве требуемой для перекачки воды из-за ваших действий, что приводит к затоплению места полива, следует принять ряд предупредительных мер (например, установкой устройства для слива избыточной воды, устройства аварийной сигнализации, резервного насоса, резервуара для воды и т.п.). Однако, наша компания не несет ответственности за любые причиненные этим убытки.

• Перед использованием водяной насос следует проверить на безопасность, чтобы убедиться в отсутствии повреждений кабеля питания или вилки.

6.1 Подключение к источнику питания

• Электрик, ответственный за установку, должен проверить и убедиться, что подключение к источнику питания выполнено в соответствии со стандартом, включая заземление.POWXG9565 RU Copyright © 2021 VARO NV С т р . | 4 www.varo.com

• С помощью предохранительного выключателя необходимо проверить номинальный ток электрического контакта - он должен быть равен 30 мА.

6.2 Монтаж реле давления

• Реле давления упаковано отдельно в коробке. Установите его на выпуске воды (в верхней части). Затяните накидную гайку разводным гаечным ключом.

Водяной насос должен быть правильно заземлен. При коротком замыкании станут недействительными соответствующие пункты гарантии. Если необходимо использовать удлинительный кабель, то этот кабель должен быть такого же сечения, как оригинальный кабель. 7 ЭКСПЛУАТАЦИЯ Насосы не являются самозаполняющимися. Это означает, что всасывающий шланг должен быть, прежде всего, оснащен следующими компонентами. 1 Обратный клапан с фильтром; это гарантирует, что после отсоединения насоса шланг и насос не будут работать всухую. Эта часть шланга подвешивается в откачиваемой воде. 2 Шланг с накидной гайкой; этот конец шланга крепится к передней части насоса. 3 Обе принадлежности должны надежно наворачиваться на шланг с помощью шлангового зажима. Перед креплением шланга к насосу лучше всего сначала наполнить его водой. После этого можно прикрутить трехходовой кран или другой соединитель на 25 мм (1") к выходному патрубку насоса; этот патрубок находится в верхней части насоса. Затем необходимо наполнить корпус насоса водой через встроенный фильтр и закрыть

Если теперь и корпус насоса, и шланг заполнены водой, можно включить насос с помощью выключателя Вкл/выкл. Теперь насос сразу же начинает подавать воду (при автоматическом исполнении сначала наполняется напорный бак, и потребуется несколько секунд, прежде чем вода начнет выходить из подсоединенного шланга). Если впоследствии насос снова выключается, вода остается в корпусе насоса и в шланге, что означает, что при последующем включении насоса он сразу же будет подавать воду. Если не установлен обратный клапан, или если неправильно работает уплотнение между клапаном и шлангом (шланговый зажим!) вся установка снова может работать всухую, и ее снова нужно наполнить водой, чтобы добиться правильной работы насоса.

Напорный шланг используется для перекачки воды от насоса к точке потребления воды (например, водопроводному крану и т.п.). Чтобы свести к минимуму потери на трение, вызванные напором воды, рекомендуется использовать напорный шланг с минимальным диаметром 20 мм (3/4").

• При работе садового насоса должен быть открыт выпуск воды (например, водопроводный кран или выпускной патрубок для разбрызгивания воды), чтобы выпустить воздух из шланга. Если выпуск воды закрыт, насос может получить повреждение из-за его перегрева после работы в течение более 5 минут.

• Следует избегать замораживания насоса или его размещения в холодном месте

• Попавшие в воду песок и камни могут вызвать быстрый износ насоса и снизить его полезную мощность. Поэтому необходимо установить фильтр.

• Этот водяной насос не пригоден для длительной работы, например, на промышленных или горных предприятиях или в системе рециркуляции воды.POWXG9565 RU Copyright © 2021 VARO NV С т р . | 5 www.varo.com

7.2 Правила техники безопасности

• Параметры электропитания должно соответствовать техническим характеристикам, указанным на заводской табличке изделия. При необходимости, по условиям подключения можно обратиться к инструкциям вашего местного поставщика электроэнергии. Если насос или кабель питания не удовлетворяют необходимым требованиям, не подключайте насос к сети.

• Никогда не переносите насос за кабель.

• Никогда не удаляйте вилку и не укорачивайте кабель. В этом случае будет аннулирована ваша гарантия. Предохраняйте штепсельный соединитель (вилку и розетку) от сырости.

• Насос не пригоден для использования в плавательных бассейнах и озерах или в других ситуациях, когда люди могут иметь физический контакт с водой, и, следовательно, он не должен использоваться для этих целей.

• Всегда отсоединяйте насос от источника питания при его чистке или выполнении технического обслуживания. Насос предназначен для подачи воды с минимальной температурой 4 °C и максимальной температурой 35 °C.

• Насос не должен работать всухую, так как это может вызвать необратимые повреждения.

• Всегда отсоединяйте насос от источника питания перед его чисткой или выполнением технического обслуживания.

• Периодически очищайте насосные камеры, промывайте их чистой водой, чтобы они не забивались грязью. 8 ОБСЛУЖИВАНИЕ И ЧИСТК Внимание! Перед выполнением любых работ на оборудовании вынимайте штепсельную вилку из розетки.

При нормальных условиях эксплуатации водяной насос не требует обслуживания. Однако, насос нельзя располагать на открытом воздухе во время дождя, в сыром месте или в грязной или морозной окружающей среде.

• Следует избегать замораживания, работы на холостом ходу или забивания насоса

• Перед выполнением технического обслуживания насоса всегда отсоединяйте его от источника питания.

• Поврежденный кабель питания должен заменяться квалифицированным персоналом. Повреждение, вызванное коротким замыканием, не включается в

• При появлении неисправности насоса ремонт по гарантии должен выполняться в авторизованном сервисном центре. Никогда не используйте такие растворители, как бензин, спирт, аммиачная вода и т.п. Эти растворители могут повредить пластмассовые детали.POWXG9565 RU Copyright © 2021 VARO NV С т р . | 6 www.varo.com 9 ТЕХНИЧЕСКИЕ ДАННЫЕ

POWXG9565 Напряжение / частота сети 230 В~ 50 Гц Номинальная мощность 1200ВТ Макс. производительность насоса 3800 л/ч Макс. высота подачи насоса 48 м Максимальная высота всасывания 7 м Макс. температура воды 35°C Макс. диаметр всасывающего шланга 1” (25 мм) Мин. диаметр напорного шланга 3/4” (20 мм) Длина кабеля 1,2 м Номинальное давление 0,48 мПа –4,8 бар Внутр. степень защиты IPX4

9,48 кг Пригоден для Чистая вода 10 ШУМ Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3) Уровень звукового давления LpA 69 дБ(A) Уровень звуковой мощности LwA 82 дБ(A) ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха. 11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Электродвигатель работает, но насос не всасывает воду После запуска насоса корпус насоса не наполнен водой Наполните насос водой Недостаточная герметичность всасывающего насоса Проверьте рекомендуемые и используемые детали и компоненты насоса, например, соединение всасывающего шланга, соединение напорного шланга, зажимное кольцо, всасывающий шланг и т.д., включая уплотнение винта, изготовленное из тефлона или пенькового жгута. Насос может работать только при хорошем уплотнении. Забит сетчатый фильтр обратного клапана на всасывании. Очистите обратный клапан всасывания и сетчатый фильтрPOWXG9565 RU Copyright © 2021 VARO NV С т р . | 7 www.varo.com

Воздух не может выходить из напорного шланга, так как закрыт выпуск воды Когда насос начинает всасывание, откройте выпуск воды (например, водопроводный кран, распыляющее сопло и т.п.) Время ожидания не соответствует нормам Наполните весь всасывающий шланг водой или повторно проверьте его как минимум через 7 минут после запуска насоса Избыточная высота всасывания (> 8 м) Уменьшите высоту всасывания Обратный клапан перестает всасывать воду Проверьте уровень воды в колодце или водоеме. По возможности, увеличьте длину всасывающего шланга. Электродвигатель не

Не подается питание Проверьте источник питания. Кожух вентилятора препятствует вращению

Вытащите штепсельную вилку из розетки, с помощью отвертки снимите кожух вентилятора, затем снова его установите, слегка поворачивая крыльчатку, и проверьте, вращается ли она

Блокирован вентилятор Вытащите штепсельную вилку из розетки, с помощью отвертки переместите вал через кожух вентилятора. Если вал блокируется, отнесите его в сервисный центр для проверки. Недостаточное вытекание воды Избыточная высота всасывания(> 8 м) Проверьте высоту всасывания Забит сетчатый фильтр обратного клапана Очистите сетчатый фильтр Слишком низкий уровень всасываемой воды Погрузите обратный глубже в

Пониженная полезная мощность насоса из-за загрязнений Промойте корпус насоса, всасывающий шланг и выпускной напорный водой под давлением Термочувствительный выключатель не может выключить насос

электродвигателя из-за трения, вызванного попадающими в двигатель загрязнениями Промойте корпус насоса водой под давлением Выключатель насоса всегда находится в положении ВЫКЛ или

На всасывающем шланге не установлен обратный

Проверьте, установлен ли на всасывающем шланге клапан Частое переключение

Разрыв резиновой оболочки в напорном баке Замените резиновую оболочку или контейнерPOWXG9565 RU Copyright © 2021 VARO NV С т р . | 8 www.varo.com

выключателя насоса (при использовании в системе бытового водоснабжения) В контейнере нет сжатого

Используйте надлежащий клапан, подайте сжатый воздух давлением 1,8 бар и наполните контейнер воздухом 12 ГАРАНТИЯ

• На это изделие предоставляется гарантия на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.

• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.

• Повреждения и/или дефекты, возникшие в результате ненадлежащей эксплуатации, также не подпадают под гарантийные обязательства.

• Кроме того, мы снимаем с себя всякую ответственность за травмы, полученные в результате ненадлежащего использования инструмента.

• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.

• Вы всегда можете получить дополнительную информацию по телефону 00 32 3 292

• Все транспортные расходы покрываются покупателем, если нет письменного соглашения о противоположном.

• В то же время, гарантийная жалоба не принимается, если повреждение устройства является результатом небрежного обслуживания или перегрузки.

• Определенно исключается из гарантии повреждение вследствие проникновения жидкости, сильного запыления, преднамеренного повреждения (нарочно или по грубой небрежности), ненадлежащего использования (использование для целей, для которых устройство не предназначено), некомпетентного использования (напр., пренебрегая инструкциями, приведенными в руководстве), сборки неспециалистом, удара молнии, подключения к сети с несоответствующим напряжением. Данный список не является исчерпывающим.

• Принятие гарантийных жалоб никогда не является основанием для продления гарантийного периода или назначения нового гарантийного периода вслучае замены устройства.

• Устройства или детали, замененные по гарантии, остаются в собственности Varo NV.

• Мы оставляем за собой право отказать в удовлетворении жалобы, если факт покупки не может быть подтвержден или если ясно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток, и т. д.).

• В качестве доказательства даты покупки следует хранить чек.

• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии, (в оригинальной противоударной упаковке, если таковая у устройства имелась), приложив документ о покупке.POWXG9565 RU Copyright © 2021 VARO NV С т р . | 9 www.varo.com 13 ОКРУЖАЮЩАЯ СРЕДА Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации. С отходами электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации. 14 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что, Наименование аппарата: Нагнетательный Насос 1200 Вт С Фланцем Из Нержавеющей Стали - Для Дома И Сада Марка: POWERplus Номер изделия: POWXG9565 соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное

Европейские директивы (включая, если применимо, их поправки до даты подписания); 2014/30/EC 2014/35/EC 2011/65/EU 2000/14/EC Annex V LwA Measured 82dB(A) Guaranteed 83dB(A) Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания); EN60335-1 : 2012 EN60335-2-41 : 2003 EN55014-1 : 2017 EN55014-2 : 2015
