Steel Pro 561ED - Надземный бассейн BESTWAY - Бесплатное руководство пользователя

Тип продукта	Наземный бассейн
Марка	Bestway
Модель	Steel Pro 561ED
Категория	Наземный бассейн
Фильтрующий насос в комплекте	Да (модель 58381/58383/58386)
Тип фильтрации	Картриджный фильтр
Электропитание	220-240 В, 50 Гц, с разделительным трансформатором или УЗО 30 мА
Минимальное расстояние от бассейна (насос)	3,50 м до розетки, 2 м до устройства
Рекомендуемая максимальная высота воды	Не указано в инструкции, но подходит для наземных бассейнов
Материал чаши	Сталь (Steel Pro) и ПВХ
Размеры (прибл.)	Диаметр: 366 см, Высота: 76 см (оценка для этой распространенной модели)
Объем воды (прибл.)	Около 7 650 л (оценка для указанных размеров)
Вес пустого изделия (прибл.)	Около 50 кг (оценка)
Вес фильтрующего насоса	Около 5 кг (оценка)
Безопасность	Питание через УЗО 30 мА, запрещено использование детьми без присмотра, не использовать, если в воде находятся люди
Рекомендуемое обслуживание	Работа не менее 8 часов/день, еженедельная очистка фильтра, замена картриджа каждые 2 недели
Хранение зимой	Разобрать и хранить в помещении при температуре < 10°C, в сухом месте при температуре от 10°C до 38°C
Запасные части	Доступны на bestwaycorp.com/support
Гарантия	Обратитесь на сайт Bestway для условий

Часто задаваемые вопросы - Steel Pro 561ED BESTWAY

Какие требования необходимы для установки бассейна Steel Pro 561ED?

Выберите ровную, твердую и хорошо дренированную площадку на расстоянии более 2 м от любых электрических препятствий. Насос должен быть размещен не менее чем в 3,50 м от бассейна и подключен через разделительный трансформатор или УЗО на 30 мА.

Как установить прилагаемый фильтрующий насос?

Установите насос на твердое основание (земля, дерево или бетон) на одном уровне с бассейном. При необходимости закрепите его с помощью прилагаемых болтов (отверстия 9 мм, межосевое расстояние в зависимости от емкости). Подсоедините шланги к входным/выходным отверстиям, убедившись, что клапаны погружены перед включением.

Какое безопасное расстояние между насосом и бассейном?

Электрическая розетка должна находиться на расстоянии не менее 3,50 м от бассейна. Устройство (насос) должно быть расположено на расстоянии более 2 м от края бассейна.

Можно ли пользоваться бассейном, когда работает насос?

Нет, насос нельзя использовать, когда в бассейне находятся люди. Всегда отключайте насос перед входом в воду.

Как очистить фильтр насоса?

Отключите насос. Откройте корпус фильтра, извлеките картридж и промойте его чистой водой. Установите на место. Заменяйте картридж каждые две недели для оптимальной фильтрации.

Сколько часов в день должен работать насос?

Рекомендуется запускать насос не менее 8 часов в день для поддержания чистой и здоровой воды.

Что делать, если поврежден шнур питания?

Шнур не подлежит замене. Если шнур поврежден, устройство необходимо утилизировать. Не используйте насос и обратитесь в службу поддержки Bestway.

Как хранить насос зимой?

Разберите насос, тщательно очистите и высушите все детали. Извлеките фильтрующий картридж. Храните в сухом месте при умеренной температуре (10-38°C). Не храните, если температура окружающей среды ниже 10°C.

Можно ли использовать насос с удлинителем?

Нет, использование удлинителей запрещено по соображениям безопасности. Насос должен подключаться непосредственно к заземленной розетке.

Где найти запасные части или дополнительную помощь?

Посетите сайт bestwaycorp.com/support для получения руководств, FAQ, видео и запасных частей. Также вы можете посмотреть канал Bestway на YouTube для обучающих видео.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Steel Pro 561ED BESTWAY

Для получения помощи посите веб-страницу www.bestwaycorp.com/support МЫ РЕКОМЕНДУЕМ НЕ ВОЗВРАЩАТЬ ИЗДЕЛИЕ В МАГАЗИН ВОПРОСЫ? ПРОБЛЕМЫ? ОТСУТСТВУЮЩИЕ ЧАСТИ? Для ознакомления с часто здравлением заопоски, руководствами, грохистра видео или заиза заerosы частей посите веб-страницу bestwaycorp.com/support

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

58381/58383/58386 Фильтрующий насос

YouTube

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРОЧИТАЙТЕ И СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ

Внимательно прочитайте информацию в руководстве пользователя, убедитесь в том, что вам все понятно, и следуйте указаниям при установке и использовании фильтрующего насоса. Эти предостережения, инструкции, меры предосторожности предупреждают о некоторых распространенных рисках систем фильтрации воды, но не покрывают все риски и все возможные опасности. Будьте осторожны, рассудительны и разумны при отдыхе и играх в воде. Сохраните эту брошюру для дальнейшего использования в справочных целях. Кроме того, в зависимости от типа фильтрующего насоса, может предоставляться следующая ниже информация. Храните эту инструкцию в безопасном месте. Если печатный экземпляр инструкции отсутствует, найдите ее на веб-сайте www.bestwaycorp.com/support.

ПРЕДУПРЕЖДЕНИЕ!

• Питание насоса должно осуществляться через изолирующий трансформатор или устройство защитного отключения (УЗО) с номинальным остаточным током срабатывания, не превышающим 30 мА.
• Штепсельная вилка насоса должна располагаться на расстоянии минимум 3,5 метров от бассейна.
• Запрещается пользоваться насосом, когда люди находятся в бассейне.
• Шнур питания не подлежит замене. В случае повреждения шнура электроприбор следует утилизировать.
• Данное изделие может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями либо лицами без соответствующих навыков и опыта, если они находятся под присмотром или проинструктированы на предмет безопасного использования изделия и осознают связанные с этим опасности. Детям запрещается играть с изделием. Детям без присмотра запрещается выполнять чистку и пользовательское обслуживание.
• Если изделие не будет использоваться в течение длительного времени, например, зимой, разберите бассейн и храните его в помещении.
• Данный электроприбор следует располагать на расстоянии не менее 2 метров от бассейна. Электрические подключения должны соответствовать национальным нормам ведения

электромонтажных работ.

• Установленное изделие следует использовать только для сред, предусмотренных или указанных производителем.
• Необходимо проверить, чтобы всасывающие отверстия не были заблокированы.
• Во время проведения работ по техническому обслуживанию системы фильтрации рекомендуется прекратить фильтрацию.
  • Регулярно проверяйте степень засорения фильтра.
• Рекомендуется еженедельно проверять чистоту воды.
• Для обеспечения чистоты воды в бассейне рекомендуется ежедневно фильтровать воду в течение 8 часов.
• Необходимо как можно скорее заменять любой поврежденный элемент или набор элементов. Используйте только детали, разрешенные к применению лицами, ответственными за реализацию изделия на рынке.
• Все фильтры и фильтрующие материалы следует регулярно проверять для предотвращения образования отложений, препятствующих нормальной фильтрации. Утилизация использованных фильтрующих материалов должна также соответствовать действующим нормам/требованиям законодательства.
• Установка циркуляции воды должна соответствовать европейским, национальным и местным нормам и правилам, особенно в части электрооборудования. Любые изменения положения клапана, типоразмера насоса, размера сетки могут привести к изменению расхода воды, а также скорости всасывания.
• После установки бассейна штепсельная вилка должна быть доступна.
• Внимательно изучите руководство по эксплуатации и сохраните его для дальнейшего использования в справочных целях.
  • В случае утери инструкции обратитесь в компанию Bestway или на веб-сайт: www.bestwaycorp.com

УТИЛИЗАЦИЯ

Электротехнические изделия запрещается утилизировать с бытовым мусором. Утилизацию следует осуществлять на предприятиях по переработке отходов. Для получения дополнительной информации о переработке обратитесь к местным властям или к продавцу изделия.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Устройство должно быть оснащено заземленным источником питания.
• Удлинители использовать запрещено.
  • В случае повреждения фильтрующего насоса не пользуйтесь бассейном.
• Не закапывайте шнур в землю. Прокладывайте шнур питания так, чтобы свести к минимуму опасность его повреждения газонокосилками, шпалерными ножницами и другим оборудованием.
• Данный насос предназначен для использования только с бассейнами, разбирающимися для хранения. Не используйте его со стационарными бассейнами. Конструкция разборного бассейна

позволяет быстро разобрать его для хранения и вновь собрать в оригинальном целом виде.

Стационарный бассейн устанавливается на грунте или в помещении так, что его нельзя быстро разобрать для хранения.

• Пользование насосом с несоответствующим электропитанием опасно – это может привести к полному выходу насоса из строя.
• При работе с электрическими компонентами отключите электропитание на электрощите и заприте на замок дверцу электрощита. В противном случае возрастет опасность поражения электрическим током, получения телесных повреждений и, возможно, смерти.
• Не удаляйте контакт заземления и никоим образом не изменяйте конструкцию штепсельной вилки. Не используйте переходники для штепсельных вилок. Обращайтесь к квалифицированному электрику по всем вопросам, касающимся технической пригодности заземления штепсельных вилок.
• Соблюдайте осторожность в обращении с насосом. Не тяните за шнур и не переносите насос, держа его за шнур питания. Никогда не вынимайте вилку из розетки, дергая за шнур питания. Не допускайте истирания шнура питания. Запрещается подвергать насос воздействию острых предметов, масла, движущихся деталей и тепла.
• Чистка и пользовательское обслуживание должны выполняться взрослыми старше 18 лет, осведомленными об опасности поражения электрическим током.
• По всем вопросам обращайтесь к квалифицированному электрику.
  • В случае сомнений по вопросам эксплуатации насоса или циркуляционных установок, обратитесь к квалифицированному специалисту или производителю/импортеру/дистрибьютору.
• Соблюдайте все требования и рекомендации по технике безопасности, содержащиеся в руководстве.
• Осмотрите оборудование перед использованием. При обнаружении дефектов изготовления или отсутствующих компонентов во время приобретения сообщите об этом в компанию Bestway по адресу сервисной службы, указанному в настоящем руководстве. Проверьте, чтобы компоненты оборудования соответствовали модели фильтрующего насоса, которую вы собирались приобрести.
• Атмосферные условия могут влиять на эксплуатационные качества и срок службы фильтрующего насоса. При воздействии холода, тепла и солнца может происходить бесполезный износ изделия. По возможности защитите насос от воздействия этих условий.
• Прежде чем приступить к снятию или обслуживанию насоса, необходимо обязательно установить заводские заглушки впускного и выпускного отверстий вместо сетчатых фильтров.
• Не добавляйте химикаты в фильтрующий насос.
• Не подсоединяйте и не отсоединяйте изделие от сети питания влажными руками.
• Обязательно отсоединяйте устройство от электросети в следующих случаях: в дождливые дни, перед чисткой или другим техническим обслуживанием, а также, если вы оставляете его без присмотра на выходные.
• Данное изделие не предназначено для коммерческого использования.

ПРИСОЕДИНЕНИЕ ОСНОВАНИЯ

ДЛЯ 330GAL

По стандарту на проведение испытаний EN60335-2-41 требуется, чтобы перед эксплуатацией фильтрующий насос был вертикально закреплен на поверхности или на основании, изготовленном из дерева или бетона. В основании должно быть два отверстия диаметром 9 мм, а расстояние между ними – 127 мм. Установите фильтрующий насос на основание и закрепите, затянув болты и гайки. Все детали основания должны иметь общий вес более 18 кг, чтобы предотвратить случайное падение насоса.

ДЛЯ 530GAL

По стандарту на проведение испытаний EN60335-2-41 требуется, чтобы перед эксплуатацией фильтрующий насос был вертикально закреплен на поверхности или на основании, изготовленном из дерева или бетона. В основании должно быть два отверстия диаметром 9 мм, а расстояние между ними – 159 мм. Установите фильтрующий насос на основание и закрепите, затянув болты и гайки. Все детали основания должны иметь общий вес более 18 кг, чтобы предотвратить случайное падение насоса.

ДЛЯ 800GAL

По стандарту на проведение испытаний EN60335-2-41 требуется, чтобы перед эксплуатацией фильтрующий насос был вертикально закреплен на поверхности или на основании, изготовленном из дерева или бетона. В основании должно быть два отверстия диаметром 9 мм, а расстояние между ними – 166 мм. Установите фильтрующий насос на основание и закрепите, затянув болты и гайки. Все детали основания должны иметь общий вес более 18 кг, чтобы предотвратить случайное падение насоса.

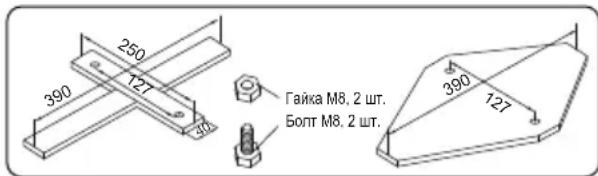

250 390 127 40 Гайка M8, 2 шт. Болт M8, 2 шт. 390 127

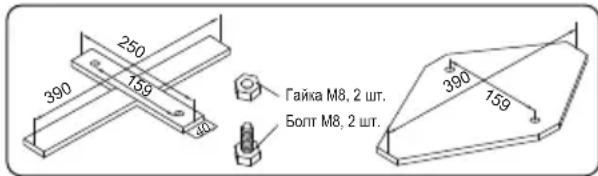

250 390 159 40 Гайка M8, 2 шт. Болт M8, 2 шт. 390 159

250 390 166 40 Гайка M8, 2 шт. Болт M8, 2 шт. 390 166

УСТАНОВКА

КОНТРОЛЬНЫЙ СПИСОК

Чтобы проверить детали, входящие в комплект поставки, обратитесь к списку деталей в данном руководстве. Проверьте, чтобы компоненты оборудования соответствовали модели, которую вы собирались приобрести. В случае любых поврежденных или отсутствующих деталей на момент покупки посетите наш веб-сайт bestwaycorp.com/support.

ВЫБЕРИТЕ ПРАВИЛЬНОЕ МЕСТО УСТАНОВКИ

Поместите фильтрующий насос на твердую и ровную поверхность; он должен быть расположен на том же уровне, что и основание бассейна. Если фильтрующий насос расположен выше или ниже основания бассейна, это может отрицательно повлиять на производительность и срок службы фильтрующего насоса. Бассейн и фильтрующий насос должны быть расположены в зоне с достаточным дренажом и легким доступом для проведения работ по техническому обслуживанию. Никогда не размещайте фильтрующий насос в месте, где может скапливаться вода.

УСТАНОВКА

• Инструкции по установке см. на рисунках с пошаговыми указаниями 📄. Схемы предназначены исключительно для целей иллюстрации. Они могут не отображать конкретное изделие. Схемы не отображают действительный масштаб.
• Компания Bestway не несет ответственности за причиненные фильтрующему насосу повреждения вследствие неправильного обращения или несоблюдения настоящих инструкций.
• Обязательно убедитесь в том, что гидравлические соединители не закупорены.
• Не включайте фильтрующий насос без воды. Прежде чем включать фильтрующий насос, убедитесь, что впускной и выпускной клапаны бассейна полностью покрыты водой.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Перед проведением технического обслуживания убедитесь, что фильтрующий насос отсоединен от электросети.
- Инструкции по техническому обслуживанию см. на рисунках с пошаговыми указаниями в данном руководстве 📄. Схемы предназначены исключительно для целей иллюстрации. Они могут не отображать конкретное изделие. Схемы не отображают действительный масштаб.
- Для оптимизации производительности фильтрующего насоса и по соображениям гигиены мы рекомендуем заменять картридж фильтра новым через каждые две недели.

ХРАНЕНИЕ

• Снимите все принадлежности; убедитесь, что фильтрующий насос, шланги и сетчатые фильтры полностью чистые и сухие перед хранением. Если не все детали полностью сухие, это может привести к появлению плесени.
• Перед хранением извлеките и утилизируйте картридж фильтра.
• Мы настоятельно рекомендуем отсоединять фильтрующий насос, если температура воздуха опускается ниже 10°C (50°F).
• Храните фильтрующий насос в сухом месте при умеренной температуре от 10°C (50°F) до 38°C (100°F).

ГАРАНТИЙНЫЕ УСЛОВИЯ

Для получения информации об условиях гарантии посетите наш веб-сайт по адресу: www.bestwaycorp.com.
