РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 705 S3 BOWERS & WILKINS

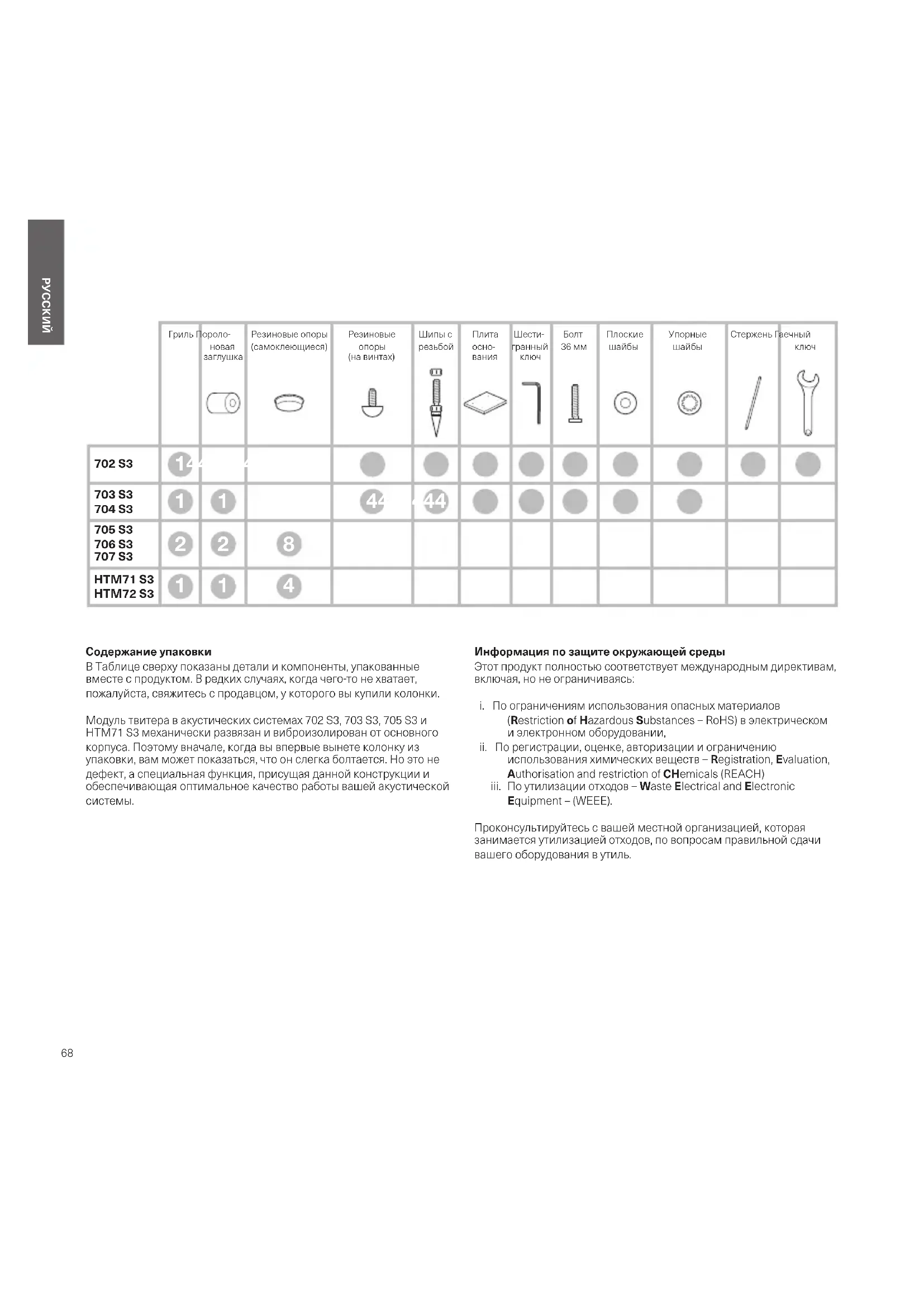

Содержание упаковки В Таблице сверху показаны детали и компоненты, упакованные вместе с продуктом. В редких случаях, когда чего-то не хватает, пожалуйста, свяжитесь с продавцом, у которого вы купили колонки. Модуль твитера в акустических системах 702 S3, 703 S3, 705 S3 и HTM71 S3 механически развязан и виброизолирован от основного корпуса. Поэтому вначале, когда вы впервые вынете колонку из упаковки, вам может показаться, что он слегка болтается. Но это не дефект, а специальная функция, присущая данной конструкции и обеспечивающая оптимальное качество работы вашей акустической

Информация по защите окружающей среды Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:

i. По ограничениям использования опасных материалов

(Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,

ii. По регистрации, оценке, авторизации и ограничению

Equipment – (WEEE). Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.

Резиновые опоры (самоклеющиеся)

Установка колонок 702 S3 / 703 S3 / 704 S3 702 S3, 703 S3 и 704 S3 предназначены только для напольной установки. Для надлежащей устойчивости всегда используйте прилагаемую плиту основания, а затем убедитесь, что колонки прочно стоят на полу – на прилагаемых резиновых опорах или на

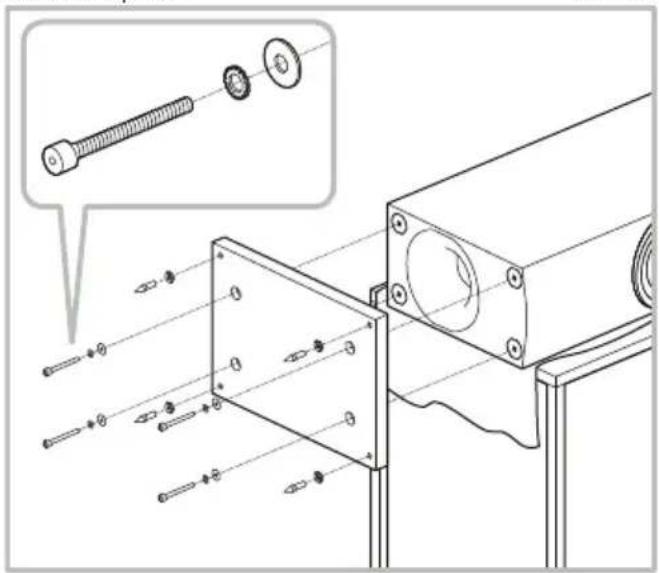

Вы можете прикрепить плиту основания в ходе распаковки, следуя иллюстрациям, приведенным выше или диаграмме на крышке упаковочной коробки. Предостережение Плита основания ДОЛЖНА непременно использоваться, причем вместе с установленными в нее резиновыми опорами или шипами. НИ В КОЕМ СЛУЧАЕ НЕ прикрепляйте резиновые опоры или шипы прямо к корпусу колонки. Примечание: Установка резиновых опор почти такая же, как и шипов. Стержень и гаечный ключ входят в комплект поставки и используются только с моделью 702 S3 при установке шипов / резиновых ножек. 702 S3 703 S3 / 704 S3 702 703, 704

705 S3 / 706 S3 / 707 S3 705 S3, 706 S3 и 707 S3 предназначены, прежде всего, для установки на специальные подставки (FS-700 S3), но по желанию их можно устанавливать и на полки. Однако необходимо отметить, что такое размещение оставляет меньше возможностей для оптимизации звучания колонок. Если же необходимо использовать размещение на полках, мы рекомендуем вставлять поролоновые заглушки (прилагаемые в комплекте) для оптимизации работы портов фазоинвертора (см. Раздел 4: Тонкая настройка). При обоих вариантах установки твитеры колонок должны быть приблизительно на уровне ушей слушателей в обычном месте для прослушивания. Примечание: Если вы используете полку, убедитесь, что она достаточно прочная, чтобы выдержать вес колонок, и наклейте четыре самоклеющиеся резиновые опоры на их нижнюю часть. Важное уведомление по технике безопасности Острые конусные опоры, руками не трогать. Шипы рассчитаны на то, чтобы проткнуть ковер и опираться на поверхность пола. Сначала наверните контргайки на шипы так, чтобы остался небольшой зазор над ковром при шипах, прочно стоящих на полу. Затем заверните шипы до упора в отверстия с резьбой в опорной плите. Если корпус шатается на полу, отверните назад шипы, которые не касаются пола, чтобы он прочно встал на все опоры. Более удобно отрегулировать высоту шипов после того, как вы выберете оптимальное место для колонок. Наконец, зафиксируйте гайки на плите основания с помощью прилагаемого гаечного ключа, осторожно затягивая гайку и одновременно используя стержень, чтобы удержать шип от вращения. Более удобно отрегулировать высоту шипов после того, как вы выберете оптимальное место для колонок. Если у вас нет ковра, и вы хотите избежать царапин на полу, используйте защитные металлические диски (например, монеты), вставляемые между шипами и полом, или же установите резиновые ножки из комплекта. Привинтите резиновые опоры и выровняйте корпус точно так же, как и в случае с шипами. <15mm <29mm <30mm <31mm 702 703, 704 702 S3 703 S3 / 704 S3 705, 706, 70771

Выбор места для колонок В системах домашнего театра или стереосистемах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, тоэто может отрицательно повлиять на звучание. Обычные стереосистемы Для начала расположите АС на расстоянии от 1,5до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого-– это центр зоны прослушивания. Колонки следует размещать на расстоянии не менее 0,5 м от стен сзади и сбоку (см. рисунок выше).

При использовании проектора с акустически прозрачным экраном, разместите колонку за центром экрана. В остальных случаях устанавливайте ее выше или ниже экрана, используя подставку, мебель или настенную полку, выбирая высоту установки как можно ближе к уровню ушей слушателей. Если акустическая система должна быть установлена на полке или на подставке вместе с другим AV оборудованием, наклейте четыре самоклеющиеся резиновые опоры на ее основание. Они обеспечат некоторую виброизоляцию. >0.5m >0.5m 1.5m - 3m72

Системы домашнего театра Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен. Рассеянное магнитной поле Динамики колонок создают магнитное поле, выходящее за их пределы. Мы рекомендуем держать магниточувствительные предметы (кинескопные CRT-телевизоры, дисплеи, дискеты, магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии минимум 0.5 м от колонок. LCD, OLED и плазменные панели не подвержены действию магнитных полей. >0.5m 110° - 130° ~40° 5 каналов 7 каналов 0.5m - 1m 0.5m - 1m73

Важное уведомление по технике безопасности Все подключения выполняются при выключенной аудиосистеме. При использовании аудиосистемы в стандартном режиме касание неизолированных выводов колонки или проводки может вызвать неприятные ощущения. Клеммы 700 S3 принимают широкое разнообразие кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной 6 мм и 8мм (1/4in и 5/16in) или же зачищенные концы кабелей диаметром до 4 мм (5/32 in). Важное замечание по безопасности В некоторых странах, в частности в Европе, использование 4-мм разъемов «бананов» считается потенциально опасным, т.к. их по ошибке можно вставить в электрическую розетку. Для согласования с европейскими нормами безопасности (European CENELEC), 4-мм отверстия на концах клемм заблокированы пластмассовыми пробками. Если вы используете продукт в стране, где эти нормы действуют, вы должны быть уверены, что разъемы «бананы» не смогут быть применены детьми или неосведомленными людьми с опасностью для здоровья. Пластиковые штифты могут быть удалены, если необходимо использовать разъемы типа банан. Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты. На задней панели колонок имеются две пары соединенных колоночных клемм. При обычном соединении (как вверху слева), соединительные пластины должна оставаться на месте (как в момент поставки АС) и только одну пару клемм необходимо подсоединить к усилителю. Для подключения колонок би-ваерингом или би-ампингом (как вверху справа), соединительные пластины следует удалить, и каждую пару клемме подсоединить к усилителю (или усилителям) независимо. Подключение би-ваерингом может улучшить разрешение деталей малого уровня. Подсоедините плюсовой разъем колонки (с красным ободком) кплюсовому выходу усилителя, а минусовой (с черным ободком) – кминусовому на усилителе. Неверное подключение приведет кискажению звукового образа и утере басов. Обязательно завинтите крышку разъема до упора вперед, чтобы прочно закрепить кабель.

-LF -HF +LF +HF -LF -HF +LF +HF Обычное соединение Соединение би-ваерингом74

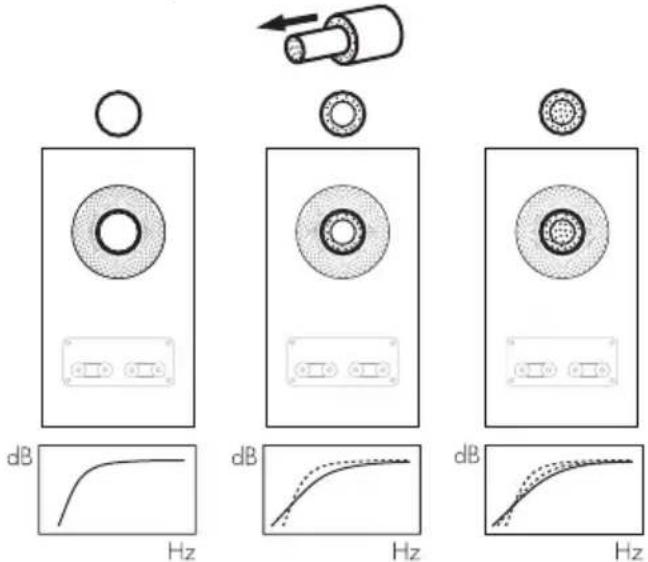

Если выбора нет, можно настроить характер звучания ваших акустических систем на низких частотах с помощью прилагаемых поролоновых заглушек. Заглушки состоят из двух частей, что обеспечивает определенную степень тонкой настройки с использованием либо одного кольца большего диаметра, либо двух частей вместе. Использование только наружного кольца из пенопласта большего диаметра обеспечивает меньшее ослабление низких частот, чем полная заглушка порта. Если звуковой образ в центре слабоват, попробуйте пододвинуть колонки ближе друг к другу или же направить в точку перед слушателями. Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повесьте тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный. Для наиболее взыскательных слушателей снимите защитные решетки с басовой и среднечастотной секций, взяв их за края и осторожно потянув к себе. Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно. Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше). Если интенсивность басов сильно зависит от частоты, это может быть вызвано акустическими свойствами вашего помещения для прослушивания. Даже небольшие изменения в расположении колонок или слушателей могут существенно повлиять на качество звучания, особенно на низких частотах. Попробуйте сменить место прослушивания или размещение ваших колонок, например, установить их вдоль другой стены, если это возможно. Наличие или отсутствие крупногабаритной мебели также может повлиять на возникновение резонансов в комнате.

4. Тонкая настройка75

Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Мы рекомендуем для этого мягкую ткань из микрофибры. Если же вы захотите использовать антистатик-аэрозоль для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Не используйте чистящие жидкости для динамиков. Избегайте касания диффузоров динамиков, т.к. это может привести к их повреждению. Когда для отделки корпусов АС Bowers & Wilkins используется натуральное деревo, лучшие сорта шпона покрываются лаком, стойким к ультрафиолетовому излучению для минимизации изменений цвета со временем. Тем не менее, как и любой природный материал, фанера подвержена воздействию окружающей среды, и какое-то выцветание все равно возможно со временем. Разница в окраске может быть заглажена выставлением всех фанерованных поверхностей на солнце до тех пор, пока она не станет незаметной. Этот процесс может занять несколько дней или недель, но его можно ускорить умелым и аккуратным использованием ультрафиолетовой лампы. Держите фанерованные поверхности подальше от источников тепла, таких как радиаторы, тепловентиляторы или батареи центрального отопления, чтобы избежать растрескивания. Корпус твитера имеет текстурированную отделку, на которой могут оставаться отпечатки рук при касании. Их можно устранить протиркой мягкой микрофибровой тканью в направлении, совпадающем с текстурой поверхности. Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.

5. Прогрев и приработка 6. Уход76
