Produkttyp	Regallautsprecher (Passivlautsprecher)
Marke	Bowers & Wilkins
Modell	705 S3
Abmessungen (H x B x T)	Ca. 340 x 200 x 301 mm
Gewicht	Ca. 10,3 kg
Frequenzgang	50 Hz – 28 kHz
Empfindlichkeit	88 dB (1 W auf 1 m)
Nennimpedanz	8 Ohm
Empfohlene Verstärkerleistung	30 W – 120 W
Hochtöner-Technologie	Entkoppelter Kohlefaser-Kalottenhochtöner (Solid Body)
Mittel-/Tieftöner-Technologie	165 mm Continuum™-Lautsprecher
Verkabelungstyp	Bi-Wiring möglich (Doppelterminal)
Anschlüsse	Anschlussklemmen kompatibel mit Bananensteckern 4 mm, Gabelfahnen 6/8 mm, blankem Draht (max. 4 mm)
Aufstellung	Auf speziellem Ständer FS-700 S3 oder auf stabilem Regal
Mitgeliefertes Zubehör	Schaumstoffstöpsel für Bassreflexöffnung, selbstklebende Gummifüße, Schutzgitter
Ausführung	Echtholzfurnier mit UV-Lack
Pflege	Staubentfernung mit Mikrofasertuch; abrasive Mittel oder Lösungsmittel vermeiden
Einspielzeit	Ca. 15 Stunden normale Hördauer für optimale Leistung
Garantiezeit	2 Jahre (je nach Händler)
Heimkino-Kompatibilität	Als Frontlautsprecher verwendbar
Mindestabstand zu Wänden	50 cm empfohlen
Ideale Hörhöhe	Hochtöner auf Ohrhöhe

Häufig gestellte Fragen - 705 S3 BOWERS & WILKINS

Wie installiere ich den 705 S3 auf einem Ständer?

Verwenden Sie den speziellen Ständer FS-700 S3. Schrauben Sie die Spikes oder Gummifüße in die Bodenplatte und setzen Sie den Lautsprecher darauf. Achten Sie darauf, dass der Hochtöner auf Ohrhöhe ist. Bei Platzierung auf einem Regal befestigen Sie die selbstklebenden Gummifüße unter dem Lautsprecher.

Was tun, wenn der Hochtöner beim Auspacken lose erscheint?

Das ist normal: Der Hochtöner ist mechanisch entkoppelt vom Hauptgehäuse für bessere Leistung. Es liegt kein Defekt vor.

Wie führe ich einen Bi-Wiring-Anschluss durch?

Entfernen Sie die Brücken, die die beiden Klemmpaare auf der Rückseite verbinden. Verbinden Sie jedes Paar mit getrennten Kabeln mit dem Verstärker (ein Paar für Bass, eines für Höhen). Achten Sie auf die Polarität (+/-).

Kann ich den Lautsprecher auf einem Regal statt auf einem Ständer platzieren?

Ja, aber das verringert die Optimierungsmöglichkeiten. Verwenden Sie die Schaumstoffstöpsel in der Bassreflexöffnung, um die Leistung in Wandnähe zu verbessern. Stellen Sie sicher, dass das Regal stabil ist, und kleben Sie die mitgelieferten Gummifüße auf.

Wie reduziere ich die Bässe, wenn der Lautsprecher zu nah an der Wand steht?

Stecken Sie die Schaumstoffstöpsel in die hintere Bassreflexöffnung. Für eine moderate Dämpfung verwenden Sie nur den äußeren Teil; für eine stärkere Dämpfung stecken Sie beide Teile ein. Sie können den Lautsprecher auch weiter von der Wand entfernt aufstellen.

Welcher ideale Abstand zwischen den Lautsprechern in Stereo?

Platzieren Sie die beiden Lautsprecher 1,5 – 3 m voneinander entfernt, so dass sie mit Ihrer Hörposition ein gleichseitiges Dreieck bilden. Halten Sie mindestens 50 cm Abstand zu Wänden.

Wie reinige ich das Gehäuse und den Hochtöner?

Verwenden Sie ein weiches Mikrofasertuch. Für das Gehäuse tragen Sie Reinigungsmittel auf das Tuch auf (niemals direkt). Vermeiden Sie abrasive, säurehaltige oder antibakterielle Mittel. Der Hochtöner wird gereinigt, indem man der Textur seiner Oberfläche folgt.

Ist eine Einspielzeit für den Lautsprecher erforderlich?

Ja, rechnen Sie mit etwa 15 Stunden normaler Hördauer, damit die Aufhängungen nachgeben und ihre optimale Leistung erreichen. Ein Wochenende reicht, um den Temperatureffekt nach der Lagerung zu stabilisieren.

Können die mit dem Ständer mitgelieferten Spikes den Boden beschädigen?

Ja, die Spikes sind sehr spitz. Auf hartem Boden ohne Teppich verwenden Sie die mitgelieferten Metallscheiben oder die Gummifüße, um die Oberfläche zu schützen. Ziehen Sie die Kontermuttern fest, nachdem Sie den Lautsprecher ausgerichtet haben.

Kann ich die Schutzgitter entfernen?

Ja, für eine präzisere Wiedergabe. Ziehen Sie die Gitter an den Ecken vorsichtig nach vorne, um sie zu entfernen. Achten Sie darauf, die Lautsprecher nicht zu beschädigen.

BEDIENUNGSANLEITUNG 705 S3 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 20 →

	Grill Schaumstoff-Einsatz	Gummifuß (selbstklebend)	Gummifuß (auf-schraubbar)	Spike-Fuß[2XTY]	Sockel Inbus-schlüssel	35 mm Schraube[7A04]	Unterleg-scheibe	Zahnscheibe Drehstift Schlüssel
702 S3	[WSAS]
703 S3704 S3
705 S3706 S3707 S3	[GBY8]
HTM71 S3HTM72 S3			[2646]

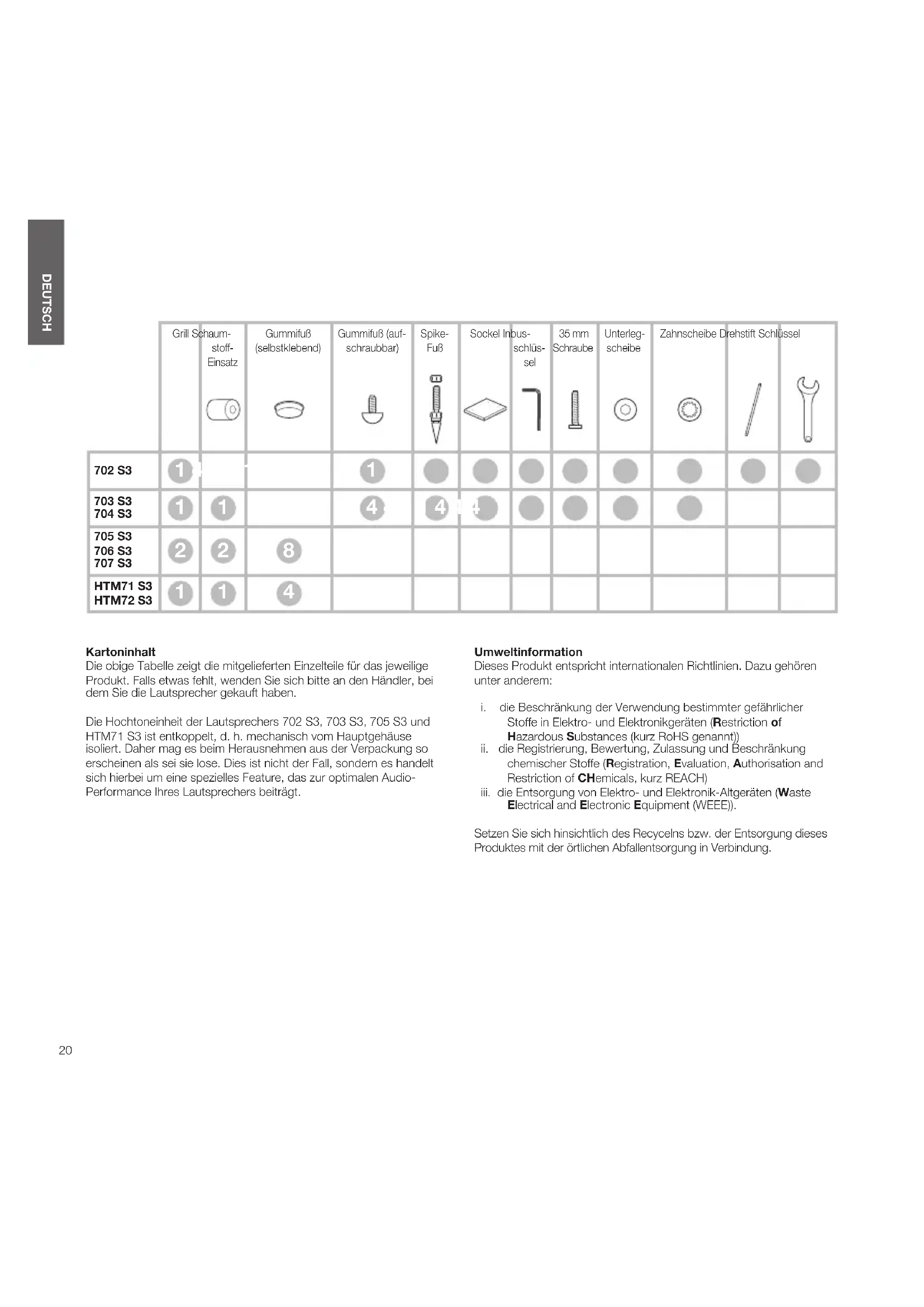

Kartoninhalt

Die obige Tabelle zeigt die mitgelieferten Einzelteile für das jeweilige Produkt. Falls etwas fehlt, wenden Sie sich bitte an den Händler, bei dem Sie die Lautsprecher gekauft haben.

Die Hochtoneinheit der Lautsprechers 702 S3, 703 S3, 705 S3 und HTM71 S3 ist entkoppelt, d. h. mechanisch vom Hauptgehäuse isoliert. Daher mag es beim Herausnehmen aus der Verpackung so erscheinen als sei sie lose. Dies ist nicht der Fall, sondern es handelt sich hierbei um eine spezielles Feature, das zur optimalen Audio-Performance Ihres Lautsprechers beiträgt.

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

1. Positionierung
   702 S3 703 S3 / 704 S3


Aufstellen der Lautsprecher

702 S3 / 703 S3 / 704 S3

702 S3, 703 S3 und 704 S3 sind nur für die Bodenaufstellung geeignet.

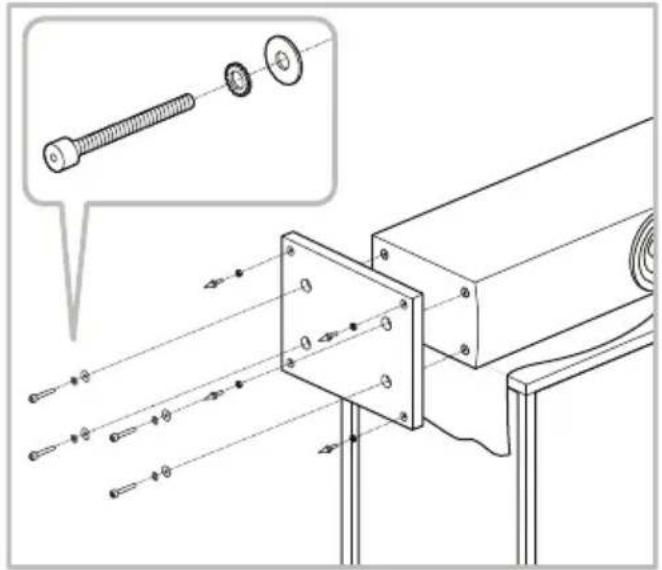

Bringen Sie den mitgelieferten Sockel an und sorgen Sie dann dafür, dass die Lautsprecher mit den mitgelieferten Spikes oder Gummifüßen fest auf dem Boden stehen, um einen sicheren Stand zu gewährleisten.

Sie können den Sockel während des Auspackens anbringen, indem Sie den Abbildungen oben oder den Zeichnungen auf der oberen Klappe des Kartons folgen.

Achtung

Zum Einsetzen der Gummi- oder Spike-Füße MUSS immer der Sockel verwendet werden. Setzen Sie Gummi- oder Spike-Füße NICHT direkt in das Gehäuse ein.

Hinweis: Die Installation der Gummifüße erfolgt fast genauso wie die Installation der Spike-Füße. Drehstift und Schlüssel sind nur im Lieferumfang des 702 S3 enthalten und werden zur Installation der Spikes/Gummifüße verwendet.

Wichtiger Sicherheitshinweis

Die Spikes haben scharfe Spitzen – nicht berühren.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Schrauben Sie die Kontermuttern zunächst nur so weit auf die Spikes, dass sich die Muttern knapp über dem Teppich befinden, wenn die Spikes auf dem Boden aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen Sie die beiden nicht aufliegenden Spikes, bis der Lautsprecher fest auf dem Boden steht. Ziehen Sie abschließend die Muttern mit dem mitgelieferten Schraubenschlüssel vorsichtig an, während Sie mit dem beiliegenden Drehstift die Drehung des Spikes verhindern. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifüße.

705 S3 / 706 S3 / 707 S3

Die Modelle 705 S3, 706 S3 und 707 S3 sind in erster Linie für die Montage auf einem speziellen Bodenständer (FS-700 S3) vorgesehen, können aber auch auf einem Regal aufgestellt werden. Allerdings ist hierdurch ein geringeres Maß an Flexibilität bei der Optimierung der Audio-Performance gegeben. Wird der Lautsprecher auf ein Regal gestellt, empfehlen wir, die beiliegenden Schaumstoffeinsätze zur Optimierung der Basswiedergabe zu verwenden (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollte sich der Hochtöner des Lautsprechers in Ohrhöhe befinden, wenn Sie sich in Ihrer gewohnten Sitzposition befinden.

Hinweis: Bei Regalaufstellung vergewissem Sie sich, dass dieses stabil genug ist, um das Gewicht zu tragen, und bringen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers an.

Wenn Sie einen Projektionsfernseher mit einem akustisch transparenten Bildschirm verwenden, positionieren Sie den Lautsprecher hinter der Mitte des Bildschirms. Andernfalls positionieren Sie ihn entweder direkt unter oder über dem Bildschirm mit Hilfe eines Bodenständers, eines Möbelstücks oder eines Wandregals, wobei Sie darauf achten sollten, dass sich der Lautsprecher so weit wie möglich auf Ohrhöhe befindet. Wenn der Lautsprecher auf einem Regal oder in einem gemeinsamen Rack mit anderen AV-Geräten aufgestellt werden soll, befestigen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers. Sie sorgen für ein gewisses Maß an Schwingungsisolierung.

Positionierung der Lautsprecher

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Die Lautsprecher sollten mindestens 0,5 m von der Rückwand und etwaigen Seitenwänden entfernt aufgestellt werden (wie in der obigen Abbildung dargestellt).

5 Kanäle 7 Kanäle

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

1. Anschließen der Lautsprecher

Herkömmlicher Anschluss Bi-Wiring Anschluss

-LF -HF +LF +HF

-LF -HF +LF +HF

Wichtiger Sicherheitshinweis

Beim Anschließen sollten alle Audiogeräte abgeschaltet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb kann das Berühren von nicht isolierten

Lautsprecheranschlüssen oder Kabeln zu einem unangenehmen Gefühl führen. Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So können 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem Durchmesser von 4 mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löcher nicht

gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden. Die Kunststoffstifte können entfernt werden, wenn Sie Bananenstecker verwenden möchten.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (mit rotem Ring) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (mit schwarzem Ring) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen. Schrauben Sie die Anschlusskappen immer vollständig fest, um ein Klappern zu verhindern.

1. Feinabstimmung


dB Hz dB Hz dB Hz

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen. Auch das Vorhandensein und die Position großer Möbelstücke können Resonanzmoden beeinflussen.

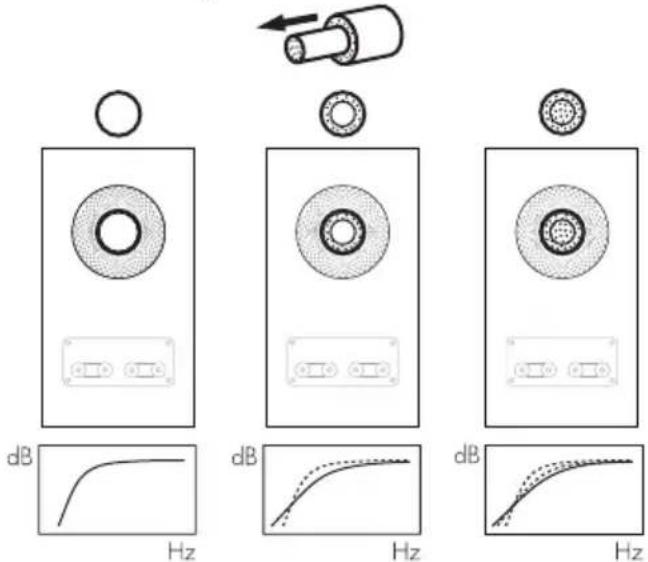

Wenn es keine Alternativen gibt, können Sie die Tieftonleistung Ihrer Lautsprecher mit den mitgelieferten Schaumstoffeinsätzen anpassen. Die Einsätze sind zweitellig und ermöglichen eine gewisse Feinabstimmung, indem entweder das äußere Stück mit dem größeren Durchmesser einzeln oder beide Teile zusammen verwendet werden. Wenn Sie nur das äußere Schaumstoffstück mit dem größeren Durchmesser verwenden, werden die Bässe weniger stark gedämpft als bei einem zweiteiligen Schaumstoffeinsatz.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher näher zusammen oder so auf, dass sie in Richtung Hörbereich zeigen. Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Wir empfehlen die Verwendung eines weichen Mikrofasertuchs. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprechern Echtholzfurnier verwendet, so werden nur die feinsten Furniere ausgewählt und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftretende Farbveränderungen minimiert. Bitte berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert, so dass kleine Veränderungen in der Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpern und Wamluftventilatoren.

Das Gehäuse des Hochtöners hat eine strukturierte Oberfläche, auf der sich bei Handhabung Oberflächenspuren ansammeln können. Wischen Sie zur Reinigung mit einem weichen Mikrofasertuch in Richtung der Oberflächentextur um das Gehäuse herum.
