РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U4442HMST4K6 Tripp Lite
Руководство пользователя
Переходник USB-C с режимом MST на два HDMI-дисплея с разрешением 4К при 60 Гц, HDR, HDCP 2.2, DP 1.4
Модель: U444-2H-MST4K6
English 1 • Español 9
Français 16 • Deutsch 30
Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. USB Type-Си USB-C ^® являются зарегистрированными товарными знаками компании USB Implementers Forum.
Содержимое упаковки
• Переходник USB-C / 2 HDMI-монитора мод. U444-2H-MST4K6
- Руководство пользователя
Характеристики изделия
- Поддерживает один вход USB Type-C и два выхода HDMI
- Поддерживает режим DP 1.4 Alt с максимальной скоростью 8,1 Гбит/с на каждый канал (32,4 Гбит/с на 4 канала)
- Поддерживает два выходных сигнала с разрешением 4K при 60 Гц с подачей различных выходных сигналов на каждый дисплей в режиме MST при использовании с операционной системой на базе Windows
Примечание. Для достижения вышеупомянутого разрешения хост-устройство должно поддерживать режим DP 1.4 Alt. При использовании хост-устройства с поддержкой режима DP 1.2 соответствующее разрешение уменьшается из-за ограничения полосы пропускания. - Поддерживает два выходных сигнала с разрешением 4K при 60 Гц и одним и тем же изображением в режиме SST при использовании с операционной системой Mac OS
- Поддерживает выходной формат пикселей: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0
- Совместим со стандартами HDCP 2.2 / HDCP 1.4 и HDR

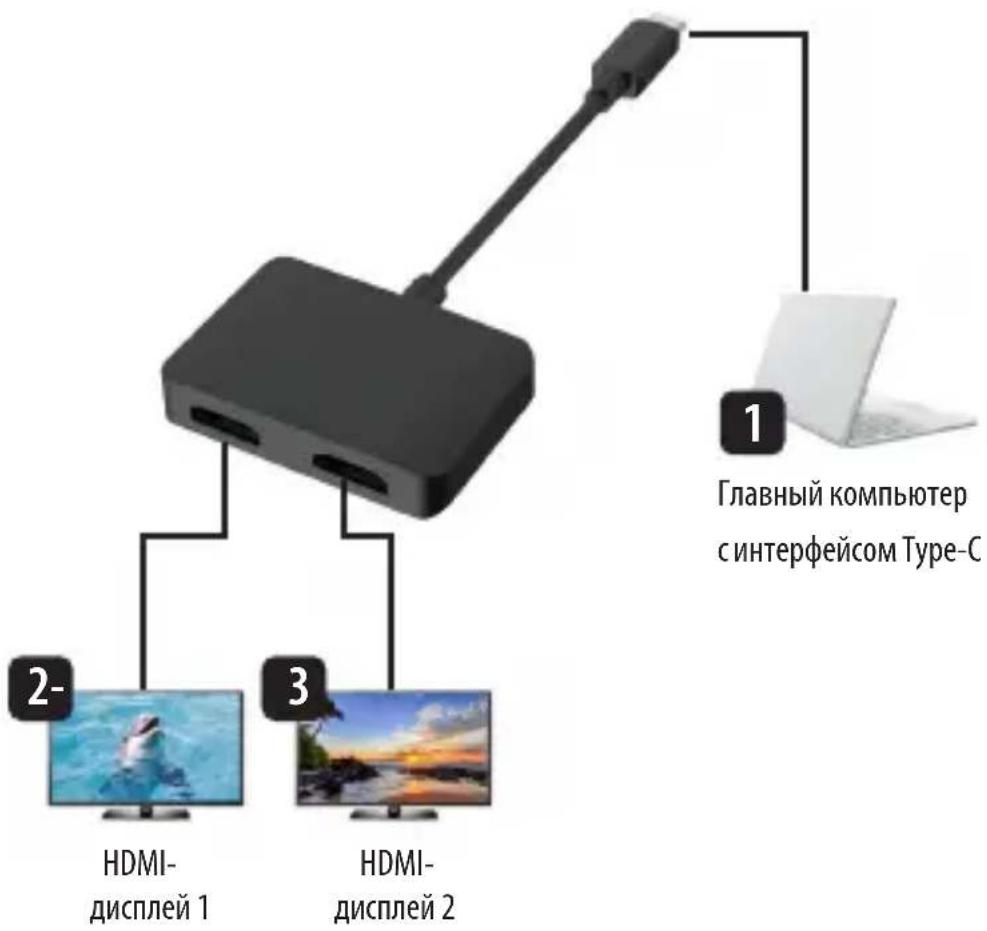

Принципиальная электрическая схема
1 Главный ПК с интерфейсом USB Type-C
2 HDMI-дисплей 1
С одним дисплеем: до 4К при 60 Гц
3 HDMI-дисплей 2
С двумя дисплеями: до 4К при 60 Гц
Технические характеристики
| Входной/выходной разъем | |
| Вход USB Type-C (штекерный) — 1 шт. | |
| Выход HDMI (гнездовой) — 2 шт. | |
| HDMI | |
| Разрешающая способность 4К при 60 Гц | |
| HDR Да | |
| Версия стандарта HDCP 2.2 и 1.4 | |
| Условия эксплуатации | |
| Диапазон рабочих температур | От 0 до 45°C |
| Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата | |
| Диапазон температур хранения | От -10 до 70°C |
| Диапазон влажности при хранении | Относительная влажность от 5 до 90%, без образования конденсата |
Технические характеристики
| Требования к электропитанию | |
| Источник питания Питание от шины | |
| Потребляемая мощностьв режиме Standby | ≤ 0,5 Вт |
| Физические измерения | |
| Габаритные размеры(В х Ш х Г) | 1,2 × 5 × 5,5 см |
| Масса 43 г | |
| Гарантийные обязательства | |
| Ограниченная гарантия Ограниченная гарантия сроком 3 года | |
| Одобрения регулирующих органов | |
| Сведения о сертификации RoHS, | REACH, CE, FCC |
Гарантийные обязательства
Ограниченная гарантия сроком 3 года
Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.
Гарантийные обязательства
Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:
- Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
- Отправку нового оборудования на переработку после окончательной выработки его ресурса
Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
