U4442HMST4K6 - Elektronischer Adapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C auf Dual-HDMI elektronischer Adapter
Marke	Tripp Lite
Modell	U4442HMST4K6 (U444-2H-MST4K6)
Abmessungen (H x B x T)	1,2 x 5 x 5,5 cm
Gewicht	43 g
Stromversorgung	Busbetrieb (über USB-C-Anschluss)
Stromverbrauch im Standby	≤ 0,5 W
Eingangsanschluss	USB Typ-C Stecker (x1)
Ausgangsanschlüsse	HDMI Buchse (x2)
Maximale Auflösung	4K @ 60 Hz (Doppelbildschirm); 4K @ 60 Hz (Einzelbildschirm)
Unterstützter alternativer Modus	DP 1.4 (bis zu 32,4 Gbit/s)
Pixelformate	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
HDCP	HDCP 2.2 und HDCP 1.4
HDR	Ja
MST-Funktion (Multi-Stream Transport)	Unterstützt unter Windows für unterschiedliche Anzeige auf jedem Bildschirm
SST-Funktion (Single-Stream Transport)	Unterstützt unter macOS für Spiegelung
Betriebstemperatur	0 bis 45 °C
Betriebsluftfeuchtigkeit	10 bis 85 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur	-10 bis 70 °C
Lagerluftfeuchtigkeit	5 bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Zertifizierungen	RoHS, REACH, CE, FCC
Garantie	Beschränkte Garantie für 3 Jahre
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Kontakt mit Flüssigkeiten vermeiden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Fehlfunktion wenden Sie sich an den Tripp Lite Support.
Sicherheit	In einer trockenen Umgebung bei moderaten Temperaturen verwenden. Nicht Feuchtigkeit oder Stößen aussetzen.

Häufig gestellte Fragen - U4442HMST4K6 Tripp Lite

Kann ich diesen Adapter mit einem Mac verwenden?

Ja, aber der unterstützte Modus ist SST (Spiegelung) mit einer Auflösung von doppelt 4K @ 60 Hz. Der MST-Modus (erweiterte Anzeige) ist Windows-Systemen vorbehalten.

Welche Auflösung kann ich mit einem einzelnen Bildschirm erreichen?

Mit einem einzelnen Bildschirm können Sie eine maximale Auflösung von 4K @ 60 Hz erreichen, sofern der Host den alternativen DP 1.4-Modus unterstützt.

Unterstützt der Adapter HDR?

Ja, er ist kompatibel mit HDR (High Dynamic Range) für kontrastreichere und realistischere Bilder.

Was ist der MST-Modus und wie verwendet man ihn?

Der MST-Modus (Multi-Stream Transport) ermöglicht die Anzeige unterschiedlicher Inhalte auf jedem angeschlossenen Bildschirm. Er ist nur unter Windows mit einem DP 1.4-kompatiblen Host verfügbar.

Kann ich gleichzeitig einen 4K-60Hz-Bildschirm und einen 1080p-Bildschirm anschließen?

Ja, der Adapter passt sich den Auflösungen der angeschlossenen Bildschirme an. Jeder HDMI-Ausgang kann unabhängig bis zu 4K @ 60 Hz verarbeiten.

Benötigt der Adapter eine externe Stromversorgung?

Nein, er wird direkt über den USB-C-Anschluss des Computers mit Strom versorgt (Busbetrieb). Der Stromverbrauch im Standby liegt unter 0,5 W.

Ist dieser Adapter HDCP-kompatibel?

Ja, er unterstützt HDCP 2.2 und HDCP 1.4 für die Wiedergabe geschützter Inhalte (Netflix, Blu-ray usw.).

Was ist die empfohlene maximale HDMI-Kabellänge?

Tripp Lite gibt keine maximale Länge an, aber für optimale Stabilität bei 4K mit 60 Hz wird empfohlen, hochwertige HDMI-Kabel unter 3 Metern zu verwenden.

Wie reinige ich den Adapter?

Ziehen Sie den Adapter ab und wischen Sie ihn mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel.

Was tun, wenn der Adapter nicht funktioniert?

Überprüfen Sie, ob Ihr Host den alternativen DP 1.4-Modus über USB-C unterstützt. Versuchen Sie, einen einzelnen Bildschirm anzuschließen, um zu testen. Wenn das Problem weiterhin besteht, wenden Sie sich unter der 3-jährigen Garantie an den Tripp Lite Support.

BEDIENUNGSANLEITUNG U4442HMST4K6 Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C® und USB-C® sind registrierte Marken des USB Implementers Forum.

Lieferumfang

• U444-2H-MST4K6 USB-C-zu-Dual-HDMI-Adapter
- Bedienungsanleitung

Produktmerkmale

• Unterstützt einen USB Type-C-Eingang und zwei HDMI-Ausgänge
• Unterstützt DP 1.4 Alt-Modus mit maximal 8,1 GBit/s pro Spur, insgesamt 32,4 GBit/s pro 4 Leitungen
• Unterstützt einen dual 4K bei 60 Hz Ausgang mit unterschiedlichen Ausgängen auf jedem Display im MST-Modus bei Verwendung mit einem Windows-Betriebssystem

Hinweis: Um die oben angegebene Auflösung zu erzielen, sollte der Host den DP 1.4 Alt-Modus unterstützen. Bei Verwendung mit einem DP 1.2-Host wird die entsprechende Auflösung aufgrund von Bandbreitenbeschränkungen reduziert.

- Unterstützt einen dual 4K bei 60 Hz Ausgang mit demselben Bild im SST-Modus bei Verwendung mit einem Mac OS-Betriebssystem

- Unterstützt das Ausgangspixelformat: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0

- Kompatibel mit HDCP 2.2, HDCP 1.4 und HDR

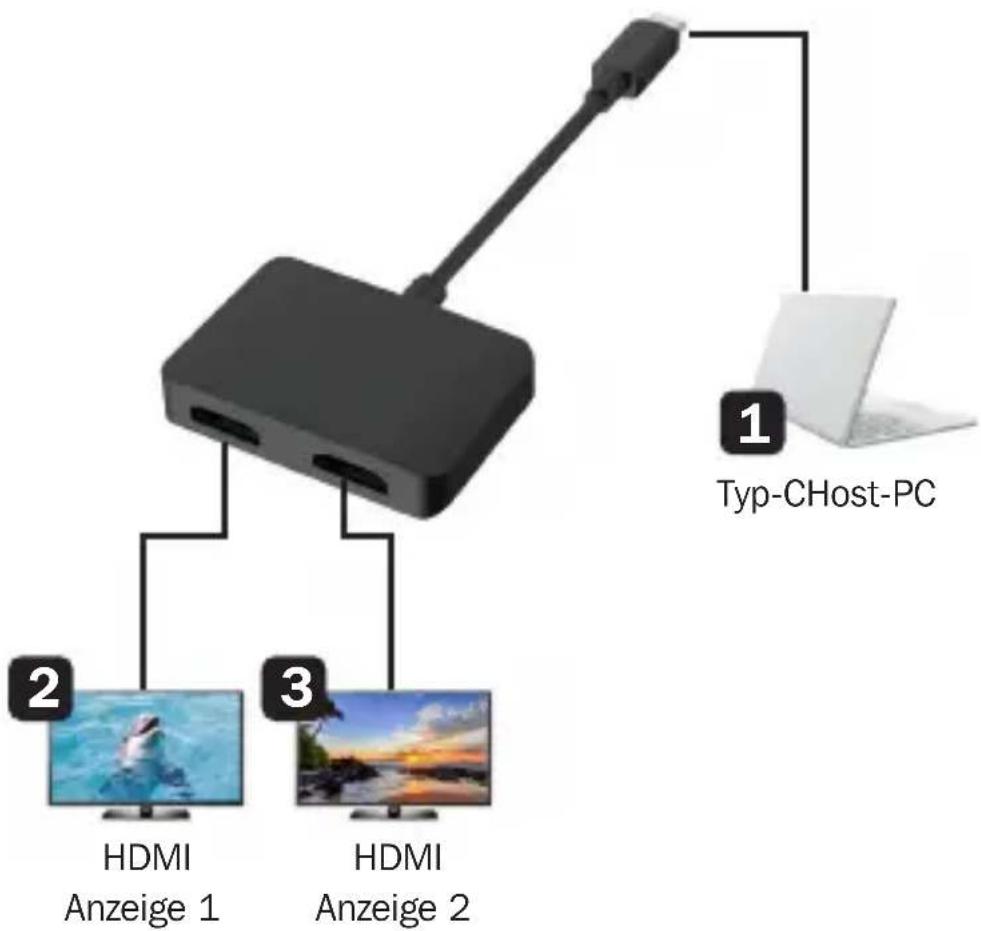

Anschlussschaltbild

1 USB Type-C Host-PC
2 HDMI-Display 1 Ein Display: Max. 4K bei 60 Hz
3 HDMI-Display 2 Zwei Displays: Max. 4K bei 60 Hz

Technische Daten

Eingangs-/Ausgangsanschlüsse
Eingang USB Type-C-Stecker (x1)
Ausgang HDMI-Buchse (x2)
HDMI
Auflösung 4K bei 60 Hz
HDR Ja
HDCP-Version 2.2 & 1.4
Umgebungsinformationen
Betriebstemperatur 0 °C	bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % rF, nicht kondensierend
Lagertemperatur -10 °C	bis 70 °C
Feuchtebereich für die Lagerung	5 % bis 90 % rF, nicht kondensierend
Stromanforderungen
Stromquelle Busleistung
Standby-Stromverbrauch	≤ 0.5W

Technische Daten

Physische Abmessungen
Maße(H x B x T)	1,2 x 5 x 5,5 cm(0,5 x 2 x 2,2 Zoll)
Gewicht 43 g
Garantie
Beschränkte Garantie 3	Jahre eingeschränkte Garantie
Behördliche Zulassungen
Zertifizierungen RoHS, REACH, CE und FCC

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von 3 Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
