РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRFC5STR72 Tripp Lite
Прямолинейная секция кабельного канала для системы разводки волоконно-оптических кабелей
Модели: SRFC5STR48, SRFC5STR72, SRFC10STR48, SRFC10STR72
English 1 • Español 5 • Français 9
Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.
Комплектация
Секция кабельного канала прямолинейная — 1 шт.
Модели и размеры
Перед началом монтажа данной детали убедитесь в правильности подбора ее модели и размеров.
| Модель Вид в поперечном разрезе Высота Внутренняя ширина Длина | |||||
| SRFC5STR48 |  | 118 мм | 120 мм 1219 мм | ||
| SRFC5STR72 |  | 118 мм | 120 мм 1829 мм | ||
| SRFC10STR48 |  | 118 мм | 241 мм 1219 мм | ||
| SRFC10STR72 |  | 118 мм | 241 мм 1829 мм | ||
Аксессуары
Все аксессуары продаются отдельно.
| Номер модели аксессуара | Наименование и функция аксессуара120-миллиметровая система 240-миллимет | |
| SRFC5CPL5 SRFC10CPL10 | Муфта в комплекте для сопряжения кабельных каналов и соединительных приспособлений | |
| SRFC5RAMP SRFC10RAMP | Подъемный/спусковой трап для изменения уровня горизонтального участка | |
| SRFC5ELBOW SRFC10ELBOW | Прямоугольный (90°) соединительный элемент для создания изгиба на горизонтальном участке | |
| SRFC5JUNT SRFC10JUNT | Т-образный соединительный элемент для создания прямоугольного (90°) отвода от прямого участка | |
| SRFC5JUNT4 SRFC10JUNT4 | 4-ходовый крестообразный соединительный элемент для создания разветвителя с двумя горизонтальными выходами | |
| SRFC5DROP SRFC10DROP | Накладная воронка в комплекте для ограничения радиуса изгиба на выходе из кабельного канала или горизонтального/вертикального Т-образного соединителя | |
| SRFC4WTRFL | Передвижной каскадный переходник для обеспечения бокового спуска кабелей у горизонтального выхода | |
| SRFC4WTRFL36 | Передвижной каскадный переходник с трубкой для обеспечения бокового спуска кабелей в 36-дюймовую гофрированную пластмассовую трубку у горизонтального выхода | |
| SRFC4WTRFL48 | Передвижной каскадный переходник с трубкой для обеспечения бокового спуска кабелей в 48-дюймовую гофрированную пластмассовую трубку у горизонтального выхода | |
| SRFC5CAP SRFC10CAP | Торцевая заглушка в комплекте для закрытия кабельного канала с торца в целях придания ему профессионально оформленного и законченного вида | |
| SRFC5CPL10 | Переходник для сочленения 120-миллиметровых компонентов с 240-миллиметровыми компонентами | |
Установка

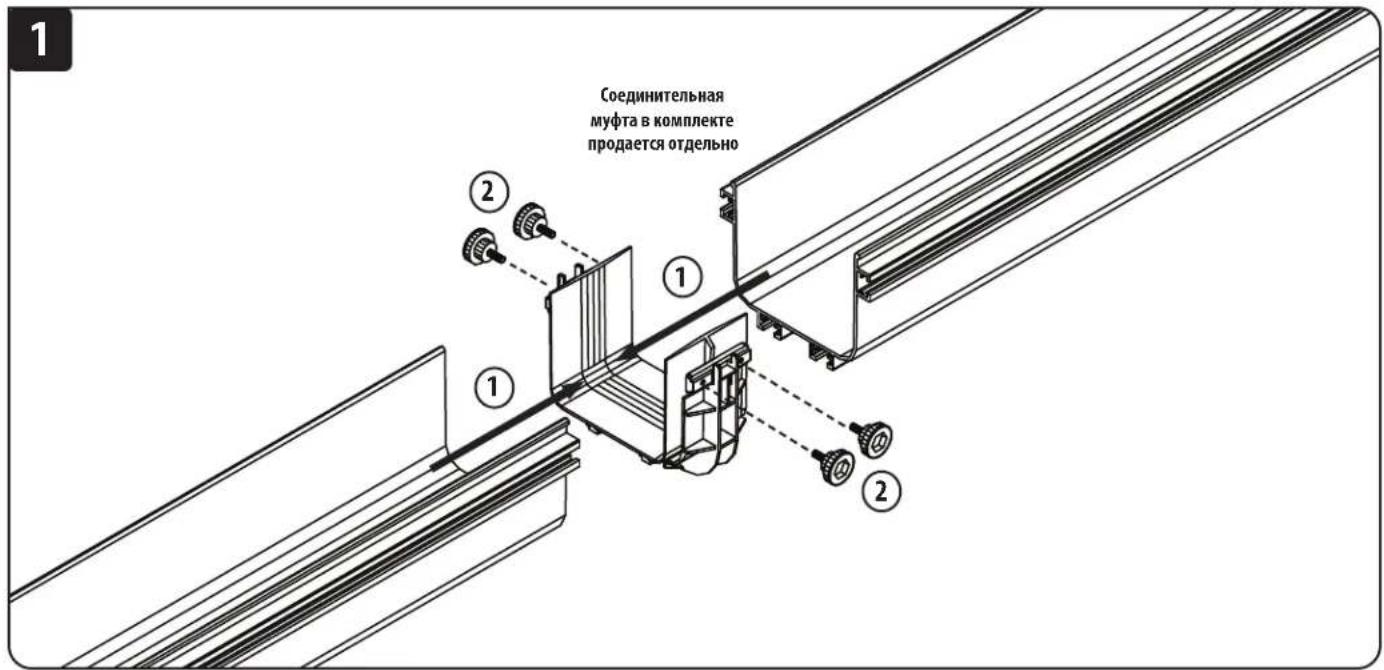

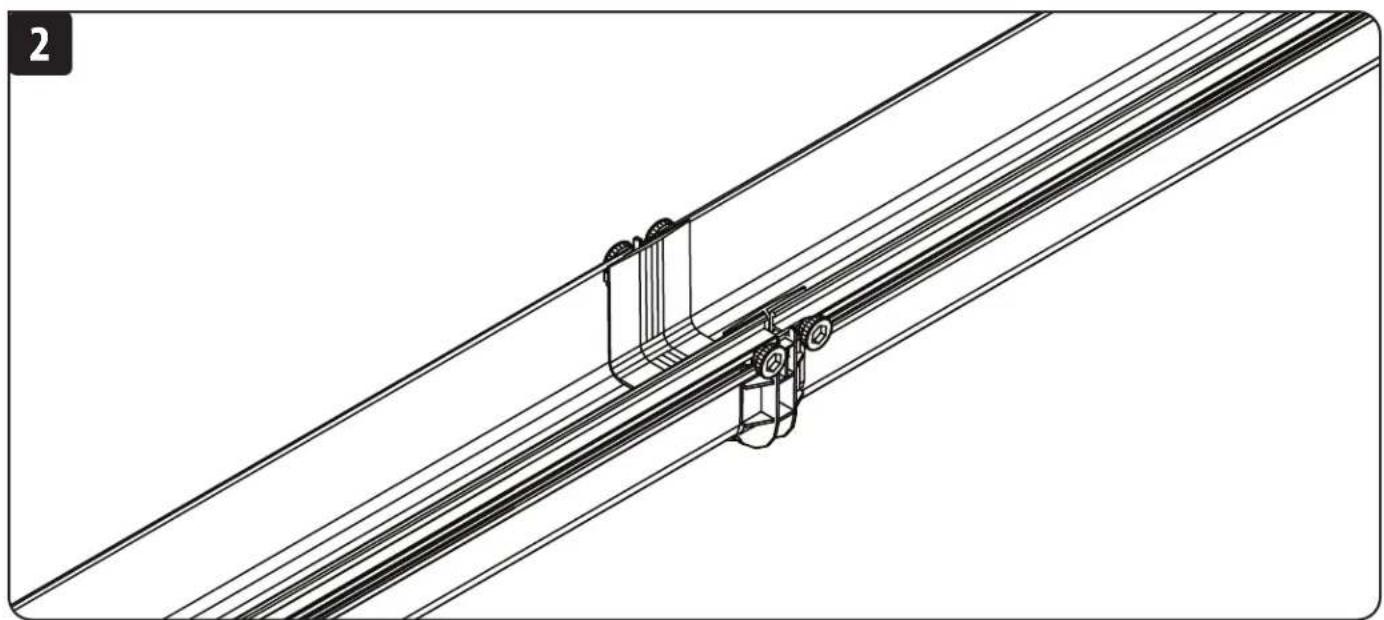

Прямолинейные участки кабельного канала обеспечивают горизонтальную прокладку кабелей в системе разводки. Пристыковывайте дополнительные прямолинейные секции кабельного канала или другие соединительные приспособления с использованием соединительных муфт SRFC5CPL5 или SRFC10CPL10, продаваемых отдельно. Затягивайте винты и гайки рукой без использования инструментов.
Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
