Тип продукта	Комплект соединителей для кабельного лотка для металлической корзины
Бренд	Tripp Lite
Модель	SmartRack SRWBUNVCPLR
Совместимость	Металлические корзины SRWB (продаются отдельно): SRWB6210STR, SRWB6410STR, SRWB12210STR, SRWB12410STR, SRWB18410STR
Основная функция	Сборка и соединение секций металлической корзины для поддержки кабелей
Тип соединения	Y-образные соединения и щетки в зависимости от модели корзины
Материал	Прочная сталь
Размеры (приблизительные)	20 x 15 x 5 см (набор деталей)
Вес (приблизительный)	0,5 кг
Установка	Обрезка проводов по прилагаемым шаблонам; завинчивание или обжим соединителей
Необходимые инструменты	Кусачки, отвертка, ключ
Обслуживание и очистка	Регулярный визуальный осмотр; очистка сухой тканью
Безопасность	Надевайте защитные перчатки при работе; разряжайте любой электрический заряд перед вмешательством
Ремонтопригодность	Запасные части доступны у производителя; замена поврежденных соединителей
Гарантия	Стандартная ограниченная гарантия Tripp Lite

Часто задаваемые вопросы - SmartRack SRWBUNVCPLR Tripp Lite

Какие модели металлических корзин совместимы с SRWBUNVCPLR?

Этот соединитель совместим с металлическими корзинами SRWB: SRWB6210STR (150 мм), SRWB6410STR (150 мм), SRWB12210STR (300 мм), SRWB12410STR (300 мм) и SRWB18410STR (457 мм).

Нужно ли обрезать провода корзины для установки соединителя?

Да, в зависимости от модели корзины, необходимо обрезать некоторые провода, как указано в прилагаемых схемах обрезки. Провода в красных зонах нужно обрезать, в черных - оставить нетронутыми.

Какие инструменты необходимы для установки?

Вам понадобятся кусачки для обрезки проводов, отвертка и ключ для крепления соединителей.

Входит ли в комплект инструкции по сборке?

Да, инструкция включает шаблоны обрезки и инструкции по настройке для каждого типа совместимой металлической корзины.

В чем разница между Y-образными соединениями и щетками?

Y-образные соединения позволяют соединить две корзины в центральной точке, а щетки соединяют концы корзин, образуя непрерывную линию.

Этот продукт предназначен для внутреннего или наружного использования?

Он предназначен для внутреннего использования в сухих помещениях. Для наружного применения необходима дополнительная защита от коррозии.

Могу ли я использовать этот соединитель с корзинами других брендов?

Нет, он специально разработан для металлических корзин Tripp Lite серии SRWB. Использование с другими брендами не гарантируется.

Сколько соединителей входит в комплект?

Комплект содержит детали, необходимые для сборки нескольких соединений, но точное количество зависит от модели. Обычно в него входит несколько кронштейнов и винтов.

Как обслуживать соединитель после установки?

Достаточно периодически проверять затяжку винтов и отсутствие коррозии. При необходимости протрите сухой тканью.

Где можно найти запасные части для этого продукта?

Запасные части доступны через службу поддержки Tripp Lite или на официальном сайте. Обратитесь в поддержку для заказа.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRWBUNVCPLR Tripp Lite

Espagnol 5 · Français 9 · Russe 13

1111 W. 35th Street, Chicago, IL 60609 USA • www.triplite.com/support

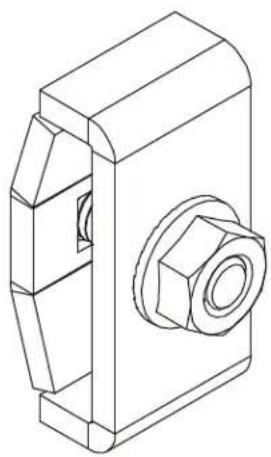

Trousse de coupleur pour tablette à câbles pour panier métallique SRWB

Modèle : SRWBUNVCPLR

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Configuration de la tablette métallique

Pour des instructions sur la coupe et la fabrication des plateaux pour panier métallique, consulter la documentation incluse avec les paniers métalliques SRWB (vendus séparément).

Cette section fournit des modèles de coupe et des instructions de configuration pour la tablette métallique. Pour la vue en coupe illustrative pour chaque modèle de tablette métallique, les fils dans les sections rouges doivent être coupés et les fils dans les sections noires doivent demeurer intacts (consulter l'exemple ci-dessous).

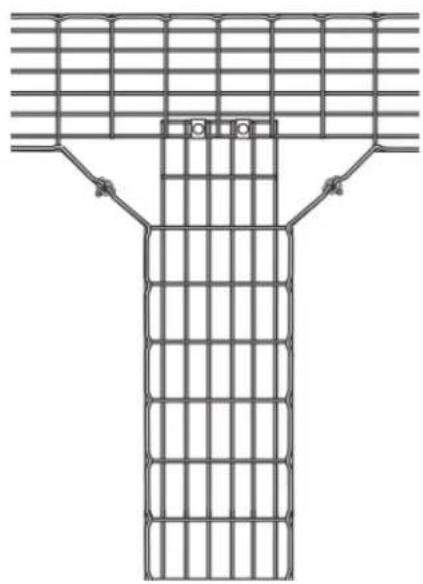

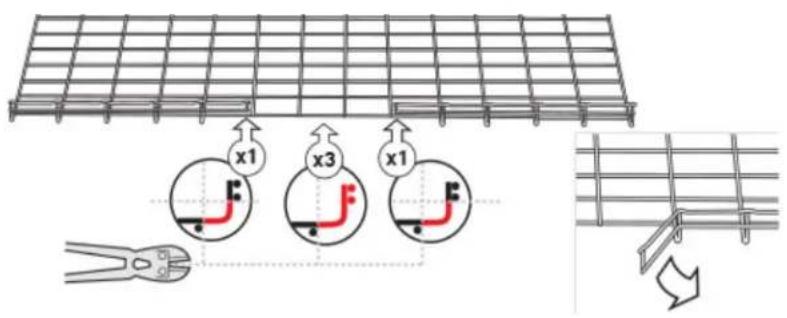

Jonctions en y

Modèle de panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR

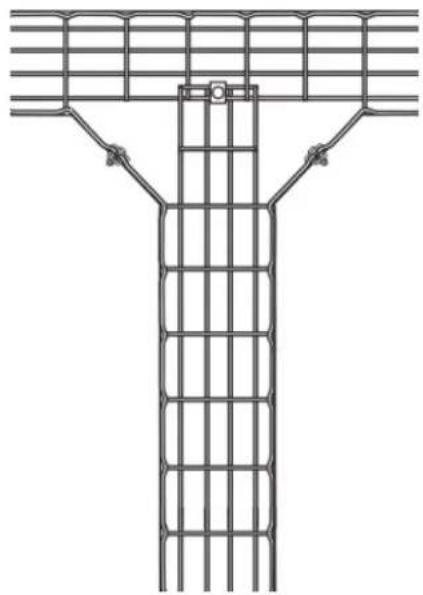

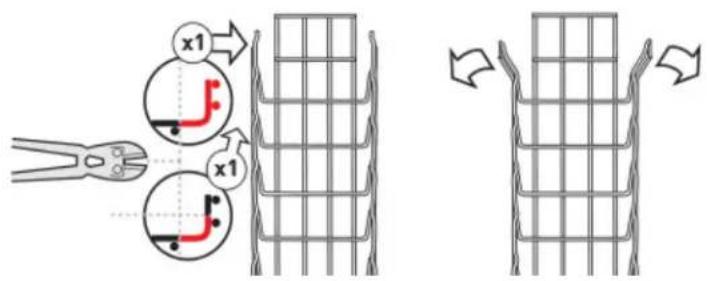

Jonctions en y

Modèles de panier métallique de 300 à 457 mm (12 à 18 po) : SRWB12210STR, SRWB12410STR, SRWB18410STR

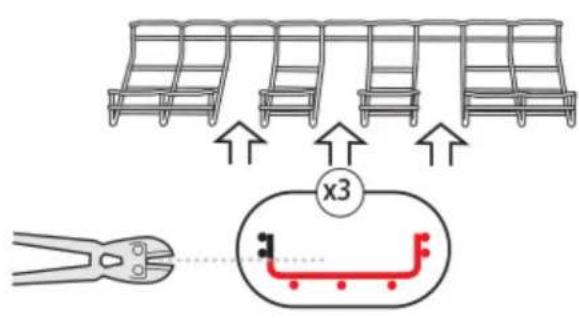

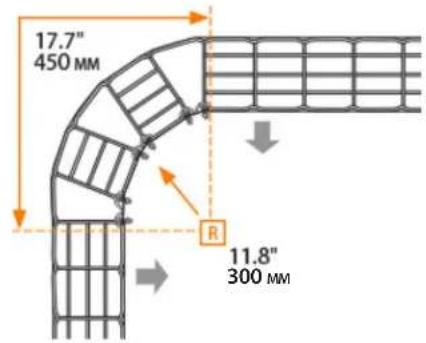

Balaie

Modèle de panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR

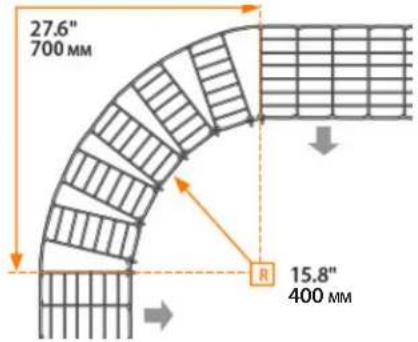

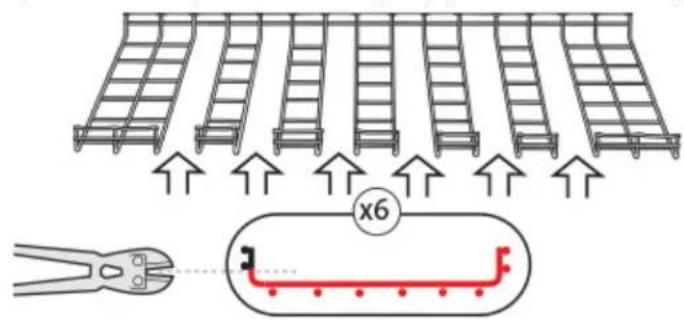

Modèle de panier métallique de 300 mm (12 po) : SRWB12210STR, SRWB12410STR

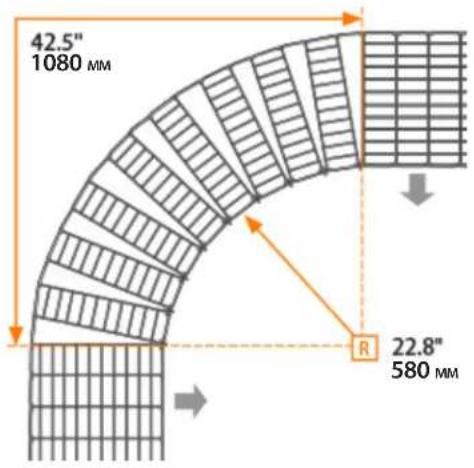

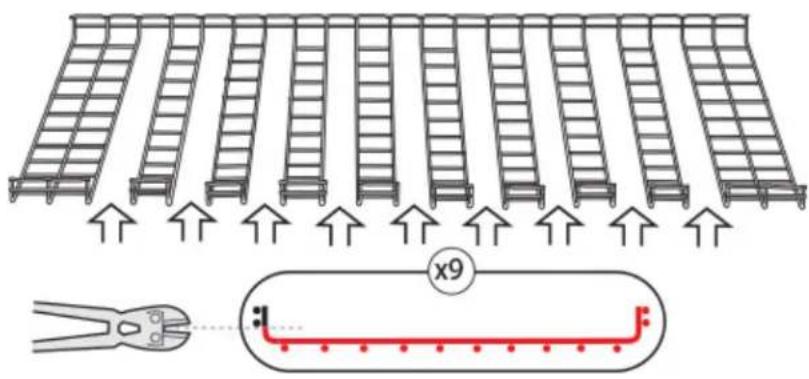

Balaie

Modèle de 457 mm (18 po) : SRWB18410STR
