SmartRack SRWBLCPLR - электрический аксессуар Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Набор соединителей для кабельной полки в металлическом лотке
Бренд	Tripp Lite
Модель	SmartRack SRWBLCPLR
Совместимость с металлическими лотками	SRWB6210STR, SRWB6410STR (150 mm), SRWB12210STR, SRWB12410STR (300 mm), SRWB18410STR (457 mm)
Совместимая ширина лотка	150 mm, 300 mm, 457 mm
Материал	Сталь (обоснованная оценка)
Размеры полки	Примерно 100 x 50 мм (обоснованная оценка)
Вес	Примерно 0,2 кг (обоснованная оценка)
Питание	Не применимо (механический аксессуар)
Основные функции	Позволяет установить кабельную опорную полку в металлический лоток, требуется резка проводов по шаблону
Установка	Отрежьте провода, отмеченные красным, оставьте нетронутыми черные провода, затем соберите
Требуемые инструменты	Кусачки (обоснованная оценка)
Содержимое комплекта	Набор соединителей (металлическая полка)
Уход и очистка	Очищайте мягкой сухой тканью, избегайте абразивных средств
Безопасность	Надевайте защитные перчатки при резке металлических проводов
Запчасти и ремонтопригодность	Не применимо, изделие не подлежит ремонту (оценка)
Гарантия	Ограниченная гарантия Tripp Lite (обоснованная оценка)
Общая информация	Аксессуар, предназначенный для управления кабелями в металлических лотках SRWB

Часто задаваемые вопросы - SmartRack SRWBLCPLR Tripp Lite

Какой тип продукта SmartRack SRWBLCPLR?

Это набор соединителей для кабельной полки, предназначенный для металлических лотков SRWB от Tripp Lite.

С какими моделями металлических лотков совместим этот продукт?

Он совместим с лотками SRWB6210STR, SRWB6410STR (150 мм), SRWB12210STR, SRWB12410STR (300 мм) и SRWB18410STR (457 мм).

Как установить металлическую полку?

Следуйте прилагаемым шаблонам резки: отрежьте провода в красных секциях, оставьте нетронутыми черные провода, затем соберите полку в лотке.

Какие инструменты необходимы для установки?

Обычно достаточно кусачек для резки металлических проводов лотка.

Какова функция этого набора соединителей?

Он позволяет создать точку крепления или опоры для кабелей внутри металлического лотка, улучшая управление кабелями.

Требует ли этот продукт электропитания?

Нет, это механический аксессуар, не требующий питания.

Как ухаживать за металлической полкой?

Очищайте ее мягкой сухой тканью. Избегайте агрессивных химикатов.

Есть ли меры предосторожности?

Надевайте защитные перчатки при резке металлических проводов, чтобы избежать порезов.

Могу ли я отремонтировать это изделие, если оно повреждено?

Это изделие не предназначено для ремонта. В случае повреждения рекомендуется заменить его.

Где я могу найти полное руководство по эксплуатации?

Руководство доступно бесплатно в формате PDF на notice-facile.com для модели SmartRack SRWBLCPLR.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRWBLCPLR Tripp Lite

Руководство по установке

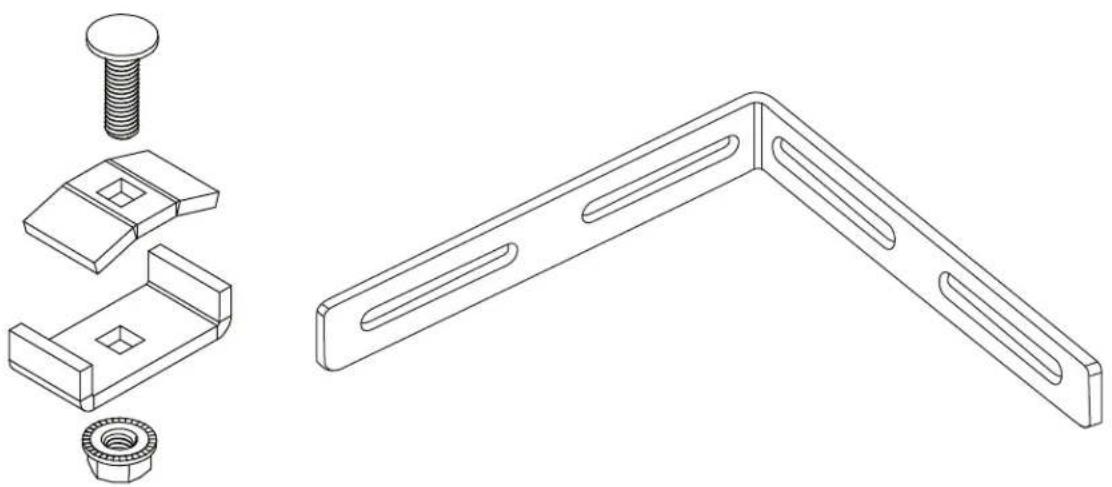

Комплект Г-образных соединителей для кабельных лотков проволочно-корзинного типа (SRWB)

Модель:

SRWBLCPLR

Продукция высшего качества.

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

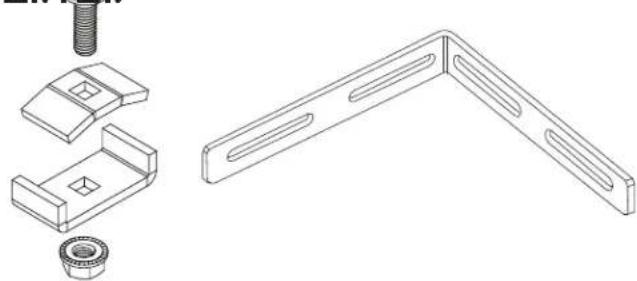

Комплектация

2 шт. 1 шт.

Конфигурация проволочного лотка

Инструкции по вырезанию и изготовлению лотков проволочно-корзинного типа представлены в документации, поставляемой в комплекте с проволочными корзинами SRWB (продаются отдельно).

В данном разделе представлены схемы разрезания и указания по компоновке проволочных лотков. В отношении изображений в разрезе, показанных для каждой модели проволочного лотка, прутья в красной части изображения должны разрезаться, а прутья в черной части изображения должны оставаться нетронутыми (см. пример ниже).

Неразрезанные прутья Разрезанные прутья

Порядок сборки

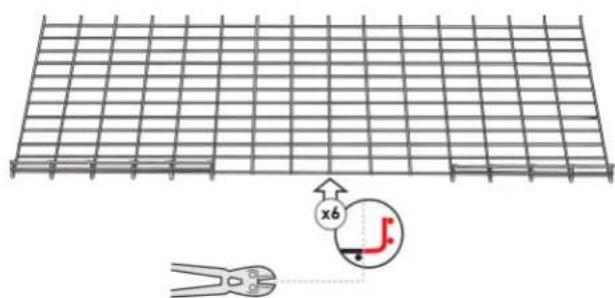

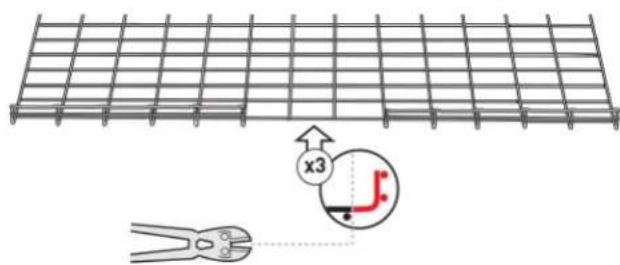

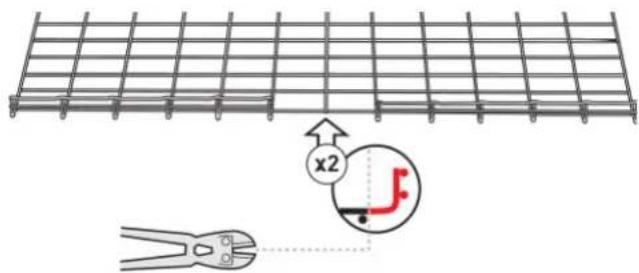

Т-образные соединения

Модели 6-дюймовых (150 мм) проволочных корзин: SRWB6210STR, SRWB6410STR

Модели 12-дюймовых (300 мм) проволочных корзин: SRWB12210STR, SRWB12410STR

Модель 18-дюймовой (457 мм) проволочной корзины: SRWB18410STR

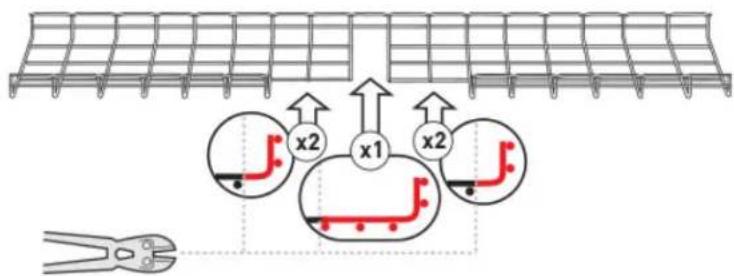

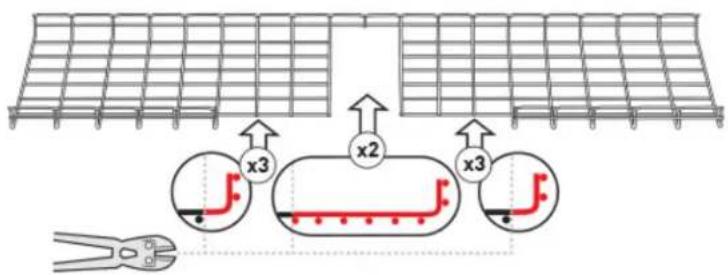

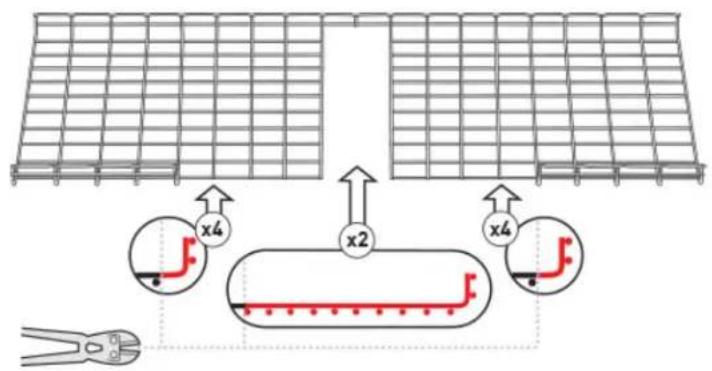

Прямоугольные (90°) сгибы

Модели 6-дюймовых (150 мм) проволочных корзин: SRWB6210STR, SRWB6410STR

Модели 12-дюймовых (300 мм) проволочных корзин: SRWB12210STR, SRWB12410STR

Модель 18-дюймовой (457 мм) проволочной корзины: SRWB18410STR

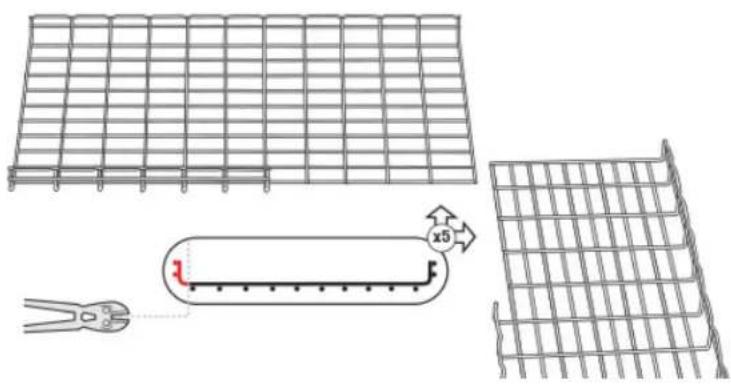

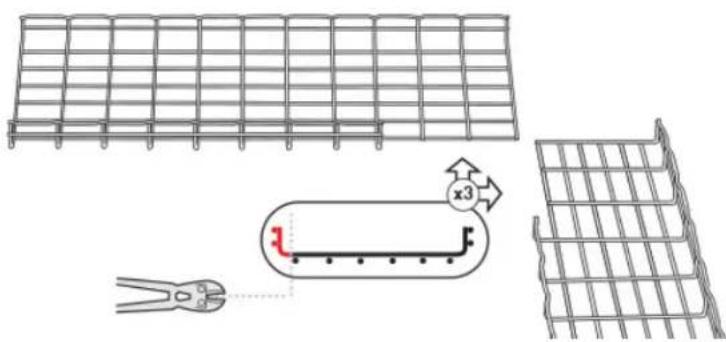

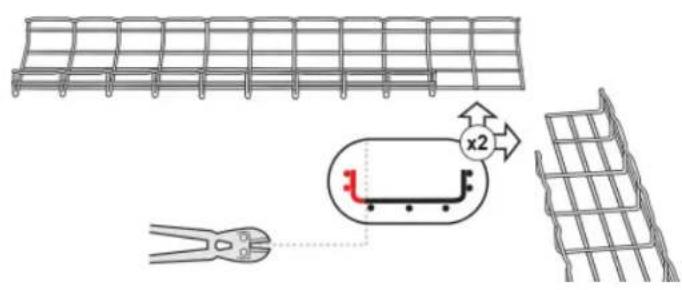

Прямоугольные (90°) соединения

Модели 6-дюймовых (150 мм) проволочных корзин: SRWB6210STR, SRWB6410STR

Модели 12-дюймовых (300 мм) проволочных корзин: SRWB12210STR, SRWB12410STR

Модель 18-дюймовой (457 мм) проволочной корзины: SRWB18410STR
