РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PN004A IFM

Notice d'utilisation

Capteur de pression

PN00xA

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Fonction 4

4.1 Traitement des signaux de mesure 4 4.2 Fonction de commutation 5 4.3 Fonction analogue 5

5 Montage. 6 6 Raccordement électrique. 6 7 Éléments de service et d'indication 7 8 Menu. 8

8.1 Structure du menu 8 8.2 Explication du menu 9

9 Paramétrage 10

9.1 Paramétrage général 10 9.2 Configuration de l'affichage (option) 12 9.3 Configuration de la sortie 1 12

9.3.1 Réglage de la fonction de sortie 12 9.3.2 Réglage des seuils de commutation 12

9.4 Configuration de la sortie 2 12 9.5 Réglages par l'utilisateur (option) 13

9.5.1 Réglage de la temporisation pour OUT1 13 9.5.2 Réglage de l'amortissement pour OUT1 13

9.6 Fonctions services 13 9.6.1 Lecture des valeurs min. et max. pour la pression du système 13

10 Fonctionnement 14

10.1 Lecture des valeurs paramétrées 14 10.2 Messages d'erreur 14

11 Schéma d'encombrement 15

12Données techniques 15 12.1 Plages de réglage 16 13 Reglage usine 17

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire ce document. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Pour toutes les applications, vérifier la compatibilité des matières du produit ( 12 Données techniques) avec les fluides sous pression à mesurer.
• Respecter les informations concernant l'emploi dans les zones à risque d'explosion Notice d'utilisation (partie concernant la protection Ex) pour capteurs de pression selon la directive de l'UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie d'équipements 3D.

Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisée UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

3 Fonctionnement et caractéristiques

L'appareil surveille la pression du système des machines et des installations.

Application

Type de pression : pression relative

Référence	Etendue de mesure		Surpression admissible		Pression d'éclatement
	bar PSI bar PSI bar PSI
PN004A -1..	.10 -14,5...145	75 1 087 150 2	75
PN006A 0..	2,5 0...36,3 20	290 50 725
PN007A 0..	1 0...14,5 10 145	5 30 450
PN009A	-1...0	-14,5...0	10 145	30 450

MPa = bar ÷ 10 / kPa = bar × 100

Etendue de mesure analogue pour PN004A = 0...10 bar.

Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée.

La pression d’éclatement indiquée ne doit pas être dépassée.

Même si la pression d'éclatement n'est dépassée que brièvement,

L'appareil peut être détruit. REMARQUE : risque de blessures !

4.1 Traitement des signaux de mesure

L'appareil affiche la pression actuelle du système. Il génère 2 signaux de sortie selon le paramétrage.

OUT1	Signal de commutation pour la valeur limite de la pression du système.
OUT2	Signal analogique 4...20 mA / 0...10 V.

4.2 Fonction de commutation

OUT1 change son état de commutation si les seuils de commutation régés (SP1, rP1) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hysteresis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hysteresis / normalement fermé : [OU1] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.

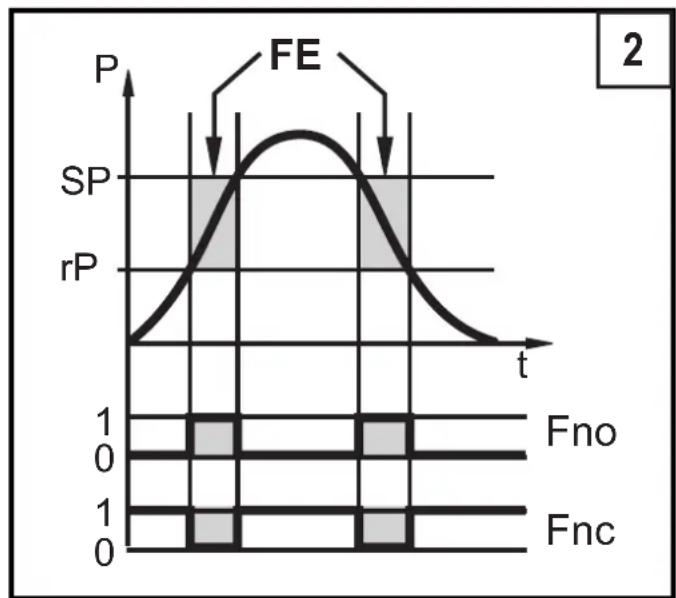

• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

P = pression du système; HY = hystérésis; FE = fenêtre

4.3 Fonction analogue

La sortie analogique peut être paramétrée.

[OU2] détermine si l'étendue de mesure est affichée pour 4...20 mA

([OU2] = [I]) ou 0...10 V ([OU2] = [U]). Étendue de mesure analogue pour

PN004A = 0...10 bar.

5 Montage

Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression.

Insérer l'appareil dans un raccord process G1/4. Serrer fermement.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Dans le champ d'application cULus :

L'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges. Les exigences de la norme UL 508 pour la catégorie „ limited voltage „ doivent être satisfaites.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Broche 1 Ualim+
Broche 3 Ualim-
Broche 4 (OUT1) Sortie de commutation TOR contrôle de pression
Broche 2 (OUT2) Sortie analogique pour pression du système

Couleurs des fils conducteurs des connecteurs femelles ifm :

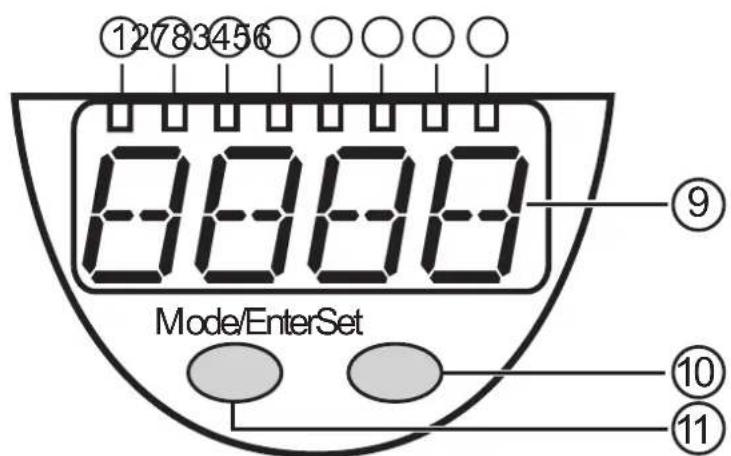

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 à LED 4 = pression du système en unité de mesure indiquée sur l'étiquette. - Pour des apparèils avec 3 unités de mesure régibles LED 4 n'est pas utilisée. - LED 5 à 7 non utilisées. - LED 8 = état de commutation OUT1 (allumée si la sortie 1 est commutée).

9: Affichage alphanumeric, 4 digits

- Affichage de la pression actuelle du système. - Affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

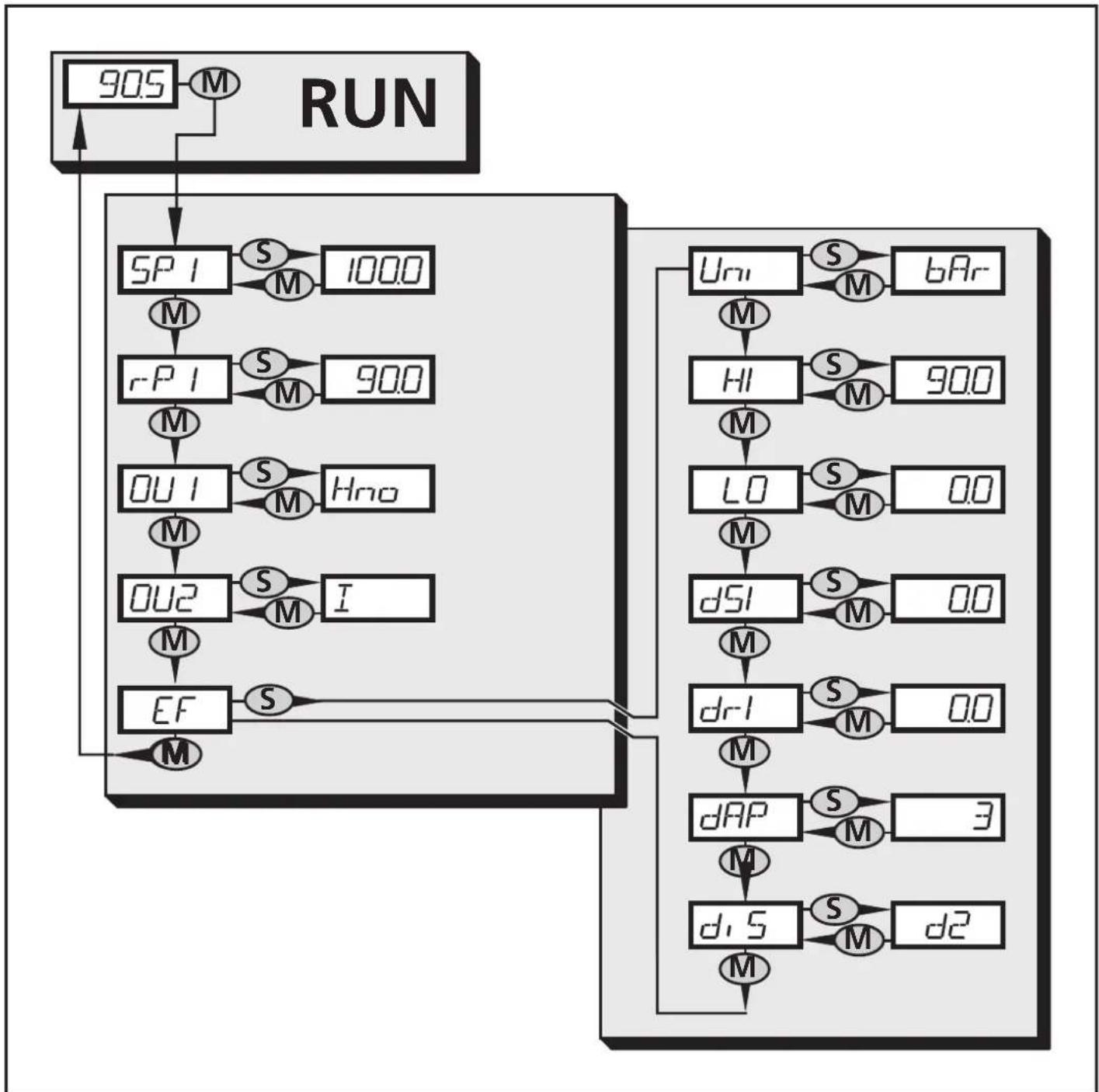

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute.

OU1 Fonction de sortie pour OUT1 : • Signal de commutation pour les valeurs limites de pression : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc].

OU2 Fonction de sortie pour OUT2 : • Signal analogique pour la pression actuelle du système : 4...20 mA [I] ou 0...10 V [U].

EF Fonctions étendues /accès au niveau de menu 2.

Uni Unité de mesure standard pour la pression du système.

HI Mémoire valeur maximum pour la pression du système.

LO Mémoire valeur minimum pour la pression du système (seul disponible pour PN004A et PN009A).

dS1 Temporisation à l'enclenchement pour OUT1.

dr1 Temporisation au déclenchement pour OUT1.

dAP Amortissement pour OUT1.

diS Fréquence de rafraîchissement et orientation de l'affichage.

9 Paramétrage

Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.	→ SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur lebouton-poussoir, soit en continu lemaintenant appuyé.	→ 150 → 160
	Les valeurs numériques sont incrémentedes. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	→ SP1
Réglage d'autres paramétres • Reconcencer par l'étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le nombre de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restriction d'accès.
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menue est affché (ici : [Uni]).

• Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	10s ModeEnterSet Loc
Durant le fonctionnement : [Loc] est affché brievement si l'on essaire de changer les valeurs de paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	10s ModeEnterSet Loc

• Timeout:

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (option)

► Sélectionner [Uni] et régler l'unité de mesure : [bAr], [MPA], [PSI], [inHg], de plus [inHg] pour PN007A et PN009A.

Umm

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage. - [d1]: rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2]: rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3]: rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]: affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]: l'affichage est désactivé en mode de fonctionnement.

di 5

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1]] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé.

OU 1

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute.	SP1
► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées.	r-P1

9.4 Configuration de la sortie 2

• Sélectionner [OU2] et régler la fonction: - [I] = signal 4... 20 mA proportionnel à la pression. - [U] = signal de tension proportionnel à la pression 0...10 V.

OU2

9.5.1 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement. [dr1] = temporisation au déclenchement pour OUT1 / OUT2. ► Sélectionner [dS1] ou [dr1], saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active).
9.5.2 Réglage de l'amortissement pour OUT1
► Sélectionner [dAP] et saisir une valeur. Valeur dAP = temps de réponse entre le changement de la pression et le changement de l'état de commutation en millisecond. La valeur pour dAP définit la fréquence de commutation de la sortie (f) ; les valeurs fixes suivantes peuvent être régées :									dAP
dAP 3	6 10 1	7 30 60	125 25	0 500
f [Hz]	170 80	50 30 16	8 4 2

9.6.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [-----] soit affché . ► Appuyer brièvement sur [Mode/Enter]. [LO] est seul disponible pour PN004A et PN009A.

HI LO

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement → 7 Éléments de service et d'indication.

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Après 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Suppression (étendue de mesure dépassée).

[UL] Souspression (au-dessous de l'étendue de mesure).

[SC1] Court-circuit de OUT1. La sortie est désactivée tant que le court-circuit existe.

[Err] Clignotant : défaut interne.

Les messages SC1 et Err sont affichés même si l'afficheur est désactivé.

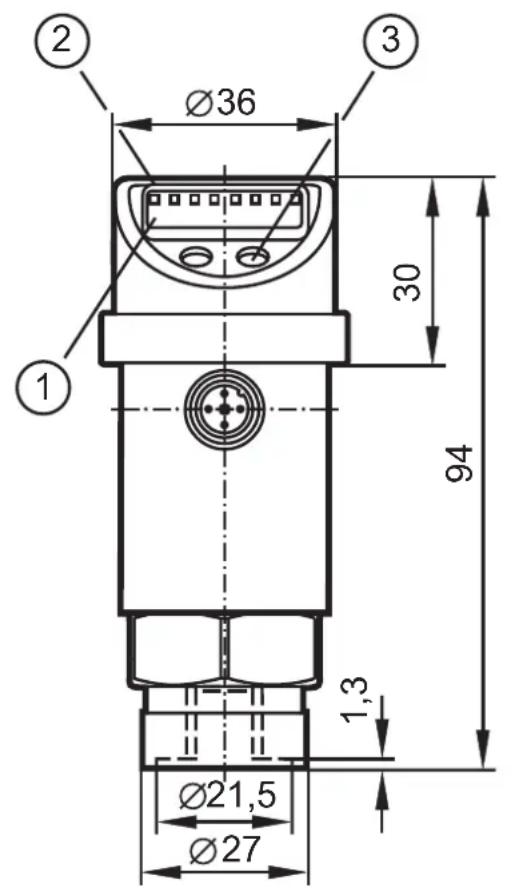

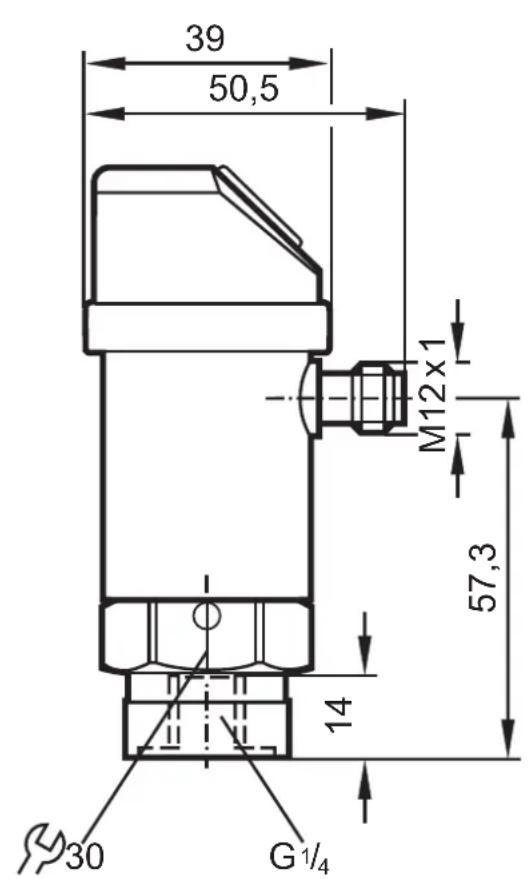

11 Schéma d'encombrement

Dimensions en mm : 1: affichage 2: LED 3: bouton de programmation

12 Données techniques

Tension d'alimentation [V]. 18...36 DC 1) Consommation [mA] < 50 Courant de sortie par sortie de commutation [mA] 250 Protection inversion de polarité / protection surcharges....... jusqu'à 40 V Protection courts-circuits; chien de garde intégré Chute de tension [V] < 2 Retard à la disponibilité [s] 0,3 Fréquence de commutation [Hz] max. 170 Sortie analogue 4...20 mA/0...10 V Charge maxi sortie de courant [Ω] 500 Charge mini avec sortie de tension [Ω] 2000 Temps de réponse sortie analogique [ms] < 3

Exactitude / déviations (en % du gain) - Exactitude du seuil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - Exactitude type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. - Hystérisis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. - Répétabilité (lors des déviations de températures < 10 K) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. - Stabilité à long terme (en % du gain par 6 mois) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. - Coefficients de température (CT) dans la plage de température compensée 0 ... 60 °C (en % du gain par 10 K) Meilleur CT du point zéro / du gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Matières en contact avec le fluide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . inox (1.4305 / 303) ; céramique (99,9 % Al2O3) ; FPM (Viton) Matières du boîtier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Protection. Tenue aux chocs [g] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 (DIN / IEC 68-2-27, 11 ms) Tenue aux vibrations [g] . . . . . . . . . . . . . . . . . . . . 20 (DIN / IEC 68-2-6, 10 - 2000 Hz) Cycles de commutation min. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Température ambiente [°C] . . . -20...80 (UB < 32 V) / -20...60 (UB > 32 V) Température du fluide [°C] . . . -25...80 Température de stockage [°C] . . . -40...100 CEM EN 61000-4-2 décharges électrostatiques : 4 / 8 KV EN 61000-4-3 rayonnement HF : 10 V/m EN 61000-4-4 transitoires en salves : 2 KV EN 61000-4-5 ondes de chic : 0,5 / 1 KV EN 61000-4-6 parasites HF conduits par le cable : 10 V

1) selon EN50178, TBTS, TBTP BFSL = Best Fit Straight Line (réglage de la valeur minimale) / LS = réglage des valeurs limites

12.1 Plages de réglage

		SP1		rP1		ΔP
		min	max	min	max
PN004A	bar	-0,90	10,00	-0,95	9,95	0,05
	PSI	-12	145	-13	144	1
	MPa	-0,090	1,000	-0,095	0,995	0,005

P = increments

		SP1 rP1				ΔP
		min max min max
PN006A	bar 0	02 2,50 0,01 2,49 0,01
	PSI 0	4 36,2 0,2 36,0 0,2
	kPa 2	250 1 249 1
PN007A	mbar 1	0 1000 5 995 5
	PSI 0	2 14,5 0,1 14,4 0,1
	kPa 1	0 100,0 0,5 99,5 0,5
	inHg	0,3 29,5 0,2 29,4 0,1
PN009A	mbar -990 0 -995 -5		5
	PSI -1	4,3 0,0 -14,4 -0,1 0,1
	kPa	-99,0	0,0	-99,5	-0,5	0,5
	inHg	-29,2	0,0	-29,3	-0,2	0,1

P = incréments

Réglage usine

	Réglage usine	Réglage utiliser
SP1	25 % VEM*
rP1	23 % VEM*
OU1	Hno
OU2	I
dS1	0,0
dr1	0,0
dAP	6
diS	d2
Uni	bAr / mbAr

• la valeur en pourcentage indiquée de la valeur maximale de l'étendue de mesure (VEM) réglée en bar du capteur correspondant

Plus d'informations à www.ifm.com
