РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PN7099 IFM

Notice d'utilisation Capteur de pression électronique

PN7xxx

80290849 / 00 12 / 2019

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 4

3.1 Applications 5

4 Fonctions 6

4.1 Modes de fonctionnement 7 4.2 Communication, paramétrage et évaluation 8 4.3 Fonction de commutation 9 4.4 IO-Link 10

4.4.1 Informations générales 10 4.4.2 Fonctions disponibles uniquement via la communication IO-Link :...10

5 Montage. 11 6 Raccordement électrique. 12 7 Éléments de service et de visualisation 13

8 Menu 14

8.1 Structure du menu : Menu principal 14 8.2 Explications du menu 15

8.2.1 Explication du niveau de menu 1 15 8.2.2 Explication du niveau de menu 2 15

9 Paramétrage 16

9.1 Paramétrage général 16 9.2 Réglage du mode de fonctionnement (option) 19 9.3 Configuration de l'affichage (option) 19 9.4 Réglage des signaux de sortie 20

9.4.1 Réglage des fonctions de sortie 20 9.4.2 Réglage des seuils de commutation avec fonction hysteresis 20 9.4.3 Réglage des seuils de commutation avec fonction fenêtre 21

9.5 Réglages utilisateur (option) 21

9.5.1 Réglage de la temporisation des sorties de commutation 21 9.5.2 Réglage de la logique de commutation des sorties 22 9.5.3 Réglage de l'amortissement pour le signal de commutation 22

9.5.4 Remettre tous les paramètres au réglage usine 22 9.5.5 Réglage du changement de couleur de l'affichage 23 9.5.6 Représentation graphique du changement de couleur de l'affichage 24

9.6 Fonctions de diagnostic 27

9.6.1 Lecture des valeurs min. et max. pour la pression du système....27 9.6.2 Lecture des cycles de surcharge 27

10 Fonctionnement 27

10.1 Lecture des valeurs de paramètres régés 27 10.2 Autodiagnostic / messages d'erreur 28

11Données techniques 29

11.1 Plages de réglage 29

11.1.1 Plages de réglage en mode de fonctionnement 2 29 11.1.2 Plages de réglage en mode de fonctionnement 3 31

11.2Autres données techniques 32 12 Réglage usine 33

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'instructeur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

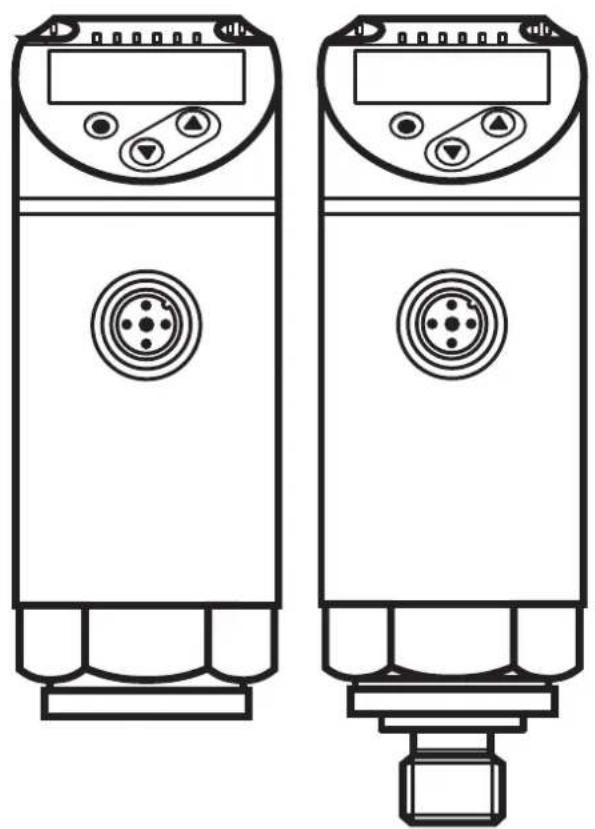

3 Fonctionnement et caractéristiques

L'appareil mesure et surveille la pression du système de machines et d'installations.

3.1 Applications

Type de pression : pression relative

Référence	Etendue de mesure		Surpression admissible *)		Pression d'éclatement
	bar PSI bar	PSI bar PSI
Capteurs de pression avec filtage interieur G1/4
PN7160 0..	600 0...8700 800	11580 2500 36250
PN7070 0..	400 0...5800 800	11580 1700 24650
PN7071 0..	250 0...3620 500	7250 1200 17400
PN7012 0..	160 0...2321 350	5100 750 10900
PN7092** 0..	...100 0...1450 300	4350 650 9400
PN7043 0..	40 0...	580 200 3	000 500 7200
PN7093**	0...25	0...362	150 21	75 350 507	5
PN7014	-1...16	-14,5...232,1	85	1250	150	2200
PN7094**	-1...10	-14,5...145	75	1087	150	2175
PN7015	-1...6	-14,5...87	40	600	100	1500
PN7096	0...2,5	0...36,2	20	290	50	725
PN7097	0...1	0...14,5	10	145	30	450
PN7099	-1...1	-14,5...14,5	10	145	30	450
Capteurs de pression avec filtage extérieur G1/4
PN7560 0..	600 0...8700 800	11580 2500 36250
PN7570 0..	400 0...5800 800	11580 1700 24650
PN7571 0..	250 0...3620 500	7250 1200 17400
PN7512	0...160	0...2321 350	5100 750	10900
PN7592** 0..	...100 0...1450 300	4350 650 9400
PN7543 0..	40 0...	580 200 3	000 500 7200
PN7593**	0...25	0...362	150 21	75 350 507	5
PN7514	-1...16	-14,5...232,1	85	1250	150	2200
PN7594**	-1...10	-14,5...145	75	1087	150	2175
PN7515	-1...6	-14,5...87	40	600	100	1500
PN7596	0...2,5	0...36,2	20	290	50	725
PN7597	0...1	0...14,5	10	145	30	450
PN7599	-1...1	-14,5...14,5	10	145	30	450

*) Avec surpression statique ou max. 100 millions de cycles de pression. **) Des apparêils avec une étendue de mesure ≥ 250 bar doivent être utilisés pour des applications gaz > 25 bar! Pour les applications gaz, il est également possible d'utiliser les capteurs PN7072 ou PN7572 pour l'étendue de mesure 0...100 bar.

MPa = (valeur mesurée en bar) ÷ 10 kPa = (valeur mesurée en bar) x 100

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques ne dépassent la valeur de surpression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. INFORMATION IMPORTANTE : risque de blessures !

Les appareils sont résistants au vide.

Directive relative aux équipements sous pression (DESP): Les appareils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande!

4 Fonctions

• L'appareil affiche la pression actuelle du système.
• Il génère des signaux de sortie selon le mode de fonctionnement et le paramétrage.
• De plus, il fournit les données process via IO-Link.
• L'appareil est conçu pour une communication entièrement bidirectionnelle. Ainsi, les possibilités suivantes sont disponibles :
• Indication à distance : lecture et affichage de la pression actuelle du système.
• Réglage à distance : lecture et modification du paramétrage actuel.
• Paramétrage IO-Link ( 4.4)

4.1 Modes de fonctionnement

Les appareils suivants ne sont disponibles qu'en mode de fonctionnement [3]: PN7x12, PN7x43, PN7x14, PN7x15. Comme ces appareils ne disposent pas d'autres modes de fonctionnement, le point de menu [CMPT] ( 9.2) n'y apparait pas.

Mode de fonctionnement 1
Si le mode de fonctionnement 1 est utilisé, respecter le mode d'emploi des apparêls précédents, car les fonctions de l'appareil peuvent être différentes de cette notice d'utilisation. Notice d'utilisation : → www.ifm.com
Description Mode de f	fonctionnement avec un comportement similaire à celui de la version précédente.Conne ne les anciens apparêils suivants : PE7002, PE7003, PE7004, PE7006, PE7009. PN7000, PN7001, PN7002, PN7003, PN7004, PN7006, PN7007, PN7009, PN7060, PN7200, PN7201, PN7202, PN7203, PN7204, PN7206, PN7207, PN7209, PN7300, PN7302, PN7303, PN7304. PY7000, PY7001, PY7002, PY7003, PY7100.
Application Pour assurer la compatibilité avec l'apparil précédent en cas d'échange.
Désignation de l'IODD	IO Device Description - IODD : Sur le site www.ifm.com, dans la zone de téléchargement correspondant à l'ancien apparil.

Mode de fonctionnement 2
Description Mode de fonctionnement à la livraison. Pour les exceptions, voir la remarque en début de chapitre.
Application Application standards.
Désignation de l'IODD	Par ex. PN7094 Réglage usine / (CMPT = 2): Dans la zone de téléchargement de l'article correspondant sur www.ifm.com.
Mode de fonctionnement 3
Description Haute résolution des valeurs process et paramètres IO-Link (spécifique à l'appareil : voir le fichier IODD approprié pour le mode de fonctionnement). Les éléments du menu [ou1] et [ou2] sont étendus par la possibilité de réglage [OFF] (→ 9.4.1). La commande standard IO-Link "Flash on" est disponible (→ 4.4.2). Les informations IO-Link suivantes sont disponibles : Etiquette électronique spécifique application, Function Tag et Location Tag (→ 4.4.2). Ce mode de fonctionnement est disponible à partir de la version BA.Pour la version, voir l'inscription sur l'appareil.
Application Configurat on plus simple par IO-Link. Réglage précis des seuils d'enclenchement et de déclenchement.
Désignation de l'IODD	Par ex. PN7094 Status_B High Resolution / (CMPT = 3) : Par ex. PN7012 Status_B Dans la zone de téléchargement de l'article correspondant sur www.ifm.com.

Sélection manuelle du mode voir ( 9.2), sélection du mode de fonctionnement via interface IO-Link voir document complémentaire pour la sélection du mode de fonctionnement, sous www.ifm.com.

4.2 Communication, paramétrage et évaluation

OUT1 (broche 4)	• Signal de commutation pour la valeur limite de la pression du système • Communication via IO-Link
OUT2 (broche 2)	• Signal de commutation pour la valeur limite de la pression du système

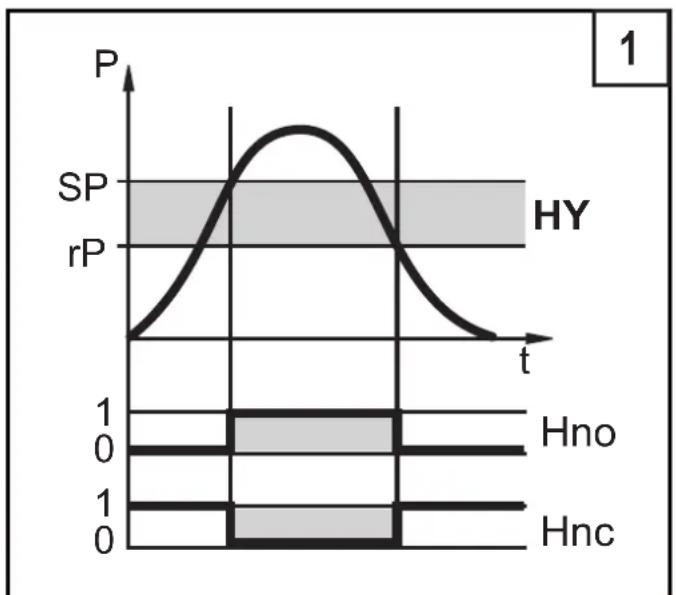

4.3 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [OUx] = [Hno] (→ fig. 1).
• Fonction hystérésis / normalement fermé : [OUx] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx).

L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau.

• Fonction fenêtre / normalement ouvert : [OUX] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx. FHx = valeur supérieure, FLx = valeur inférieure.

P = pression du système ; HY = hystérésis ; FE = fenêtre

En cas de sélection de la fonction fenêtre, le seuil d'enclenchement et le seuil de déclenchement ont une hystérésis fixe de 0.25% de l'échelle de mesure.

4.4.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

4.4.2 Fonctions disponibles uniquement via la communication io-link :

• HIPC : nombre de surcharges ( 9.6.2).
• HIPS: seuil de déclenchement du compteur de surcharge ( 9.6.2).
• Flash on: Le capteur peut être localisé dans l'installation à l'aide de cette commande standard. Lorsque la commande est utilisée, les LED d'état de commutation clignotent et l'afficheur de l'appareil indique "IO-L". (Cette fonction n'est disponible qu'en mode de fonctionnement [3]).
• Étiquette électronique spécifique application : texte à définir librement, affecté à l'appareil.
• Function Tag : texte à définir librement, décrit la fonction de l'appareil
• Location Tag : texte à définir librement, écrit le lieu de montage

Vous trouvez des informations détaillées dans le fichier PDF "IO Device Description" spécifique à l'appareil à www.ifm.com.

5 Montage

Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression.

Insérer l'appareil dans un raccord process G_4^1. Serrer fermement. Couple de serrage recommandé :

Gamage de pression en bar Coup	e de serrage en Nm
-1...400 25...35
600 30...50
Dépend de la lubrification, de l'étanchéité et de la charge de pression !

Le boîtier du capteur peut être orienté sur environ par rapport au raccord process.

Ne pas tourner au-delà la butée !

6 Raccordement électrique

L'appareil doit être raccordé par un electricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Couleurs des fils conducteurs		2 1 3 4	1 BN L+ 2 WH OUT2 4 BK OUT1 3 BU L-
BK noir
BN brun
BU bleu
WH blanc
			OUT1 : sortie de commutation ou IO-Link OUT2 : sortie de commutation Couleurs selon DIN EN 60947-5-2
Exemples de raccordement
2 x commutation positive 2 x commutation négative
1 BN L+ 2 WH L+ 4 BK L- 2 OUT2 L+ 4 OUT1 L-			1 BN L+ 2 WH L+ 4 BK L- 2 OUT2 L+ 4 OUT1 L-

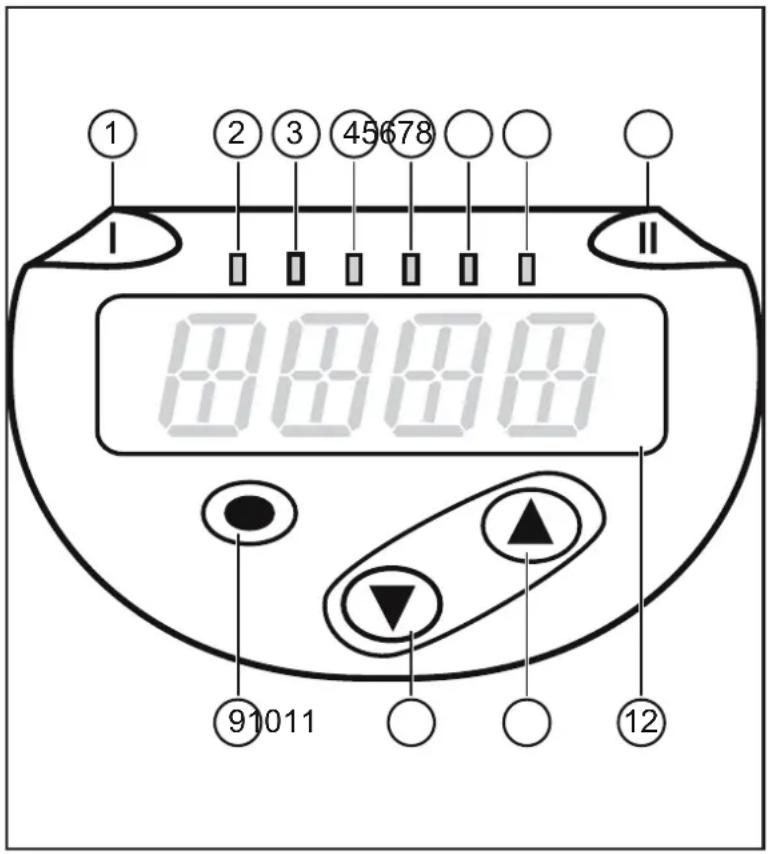

7 Éléments de service et de visualisation

1 à 8 : LED indicatrices
LED 1 Etat	de commutation OUT1 (allumée si la sortie 1 est commutée)
LED 8 Etat	de commutation OUT2 (allumée si la sortie 2 est commutée)
LED 2 - 7 Pression du système dans l'unité de mesure indiquée.
9 : Bouton Enter [●]
- Sélection des paramètres et confirmation des valeurs de paramètres.
10 à 11 : Touches flèches haut [▲] et bas [▼]
- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
12 : Affichage alphanumeric, 4 digits
- Affichage de la pression actuelle du système.
- Affichage des paramètres et valeurs de paramètres.

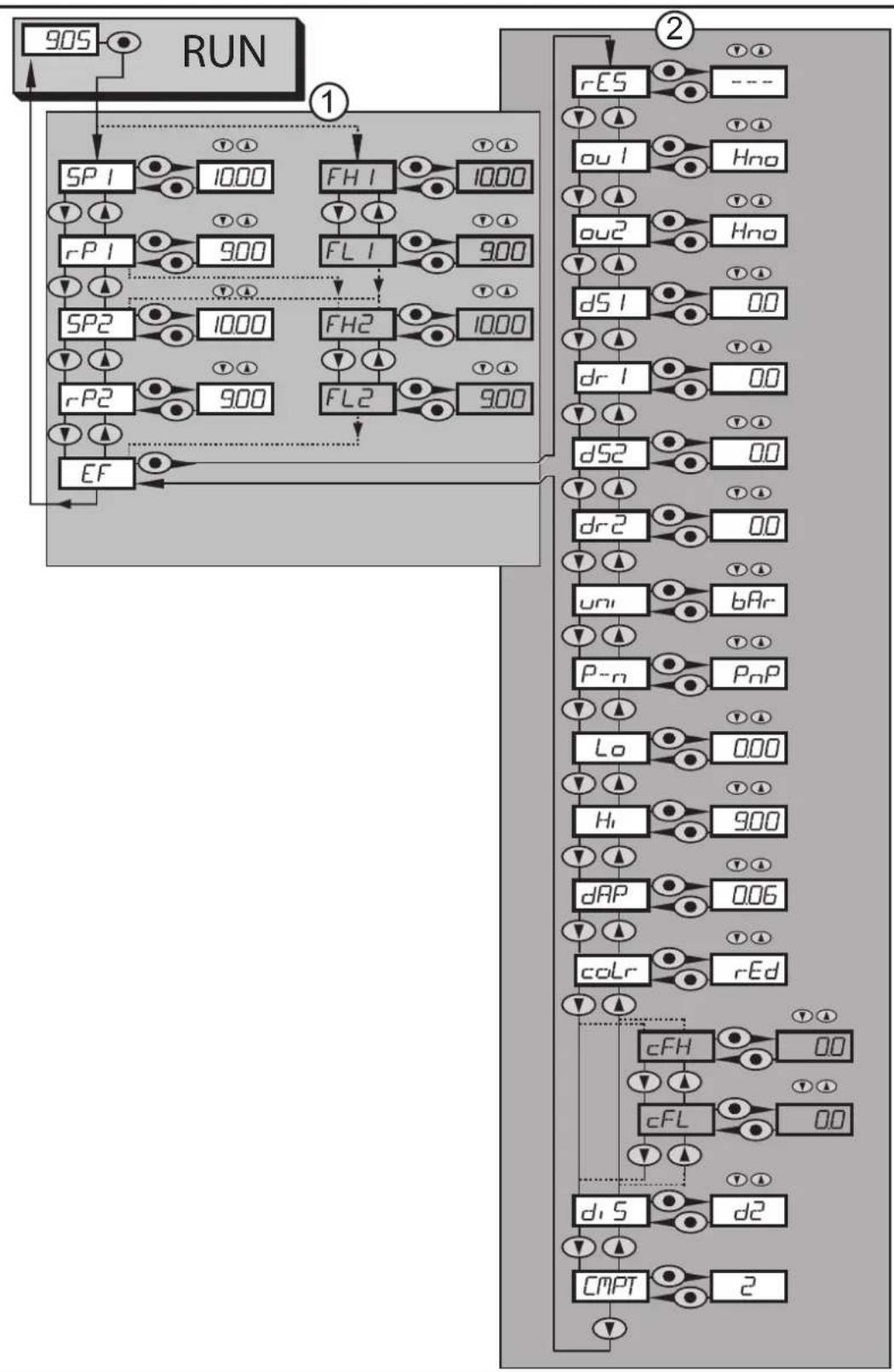

8.1 Structure du menu : menu principal

Les points de menu grisés, par exemple.

[FH1] ne sont actifs qu'après la sélection des paramètres assignés.

Le point de menu [CMPT] n'est pas disponible pour tous les articles ( 4.1)

8.2.1 Explication du niveau de menu 1

SPx/rPxA	leur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis. SPx/rPxA est affchéé si le paramètre [Hno] ou [Hnc] était réglié pour OUTx dans le menu des fonctions étendues "EF".
FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre. FHx/FLx est affchéé si le paramètre [Fno] ou [Fnc] était réglié pour OUTx dans le menu des fonctions étendues "EF".
EF Fonctions étendues / accès au niveau de menu 2.

8.2.2 Explication du niveau de menu 2

rES Restauration des réglages de base effectués en usine.
ou1 Fonction	n de sortie pour OUT1 : • Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]. • Sortie désactivée [OFF] ( cette fonction n'est disponible qu'en mode de fonctionnement [3]).
ou2 Fonction	n de sortie pour OUT2 : • Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], en normalement ouvert [.no] ou normalement fermé [.nc]. • Sortie désactivée [OFF] ( cette fonction n'est disponible qu'en mode de fonctionnement [3]).
dS1 / dS2	Temporisation à l'enclenchement pour OUT1 / OUT2.
dr1 / dr2	Temporisation au déclenchement pour OUT1 / OUT2.
uni	Unité de mesure standard pour la pression du système (affichage) : [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG]. Les unités à selectionner dépendant de l'appareil correspondant. Voir le tableau Plages de réglage (→ 11.1.1).
P-n Logique	de commutation des sorties : PnP / nPn.
Lo Mémoire	valeur minimum pour la pression du système.
Hi Mémoire	valeur maximum pour la pression du système.
dAP	Amortissement du signal de mesure.
coLr	Allocation des couleurs de l'affichage "rouge" et "vert" dans l'étendue de mesure.

cFH / cFL	Valeur supérieure / inférieure pour changement de couleur. Le paramètre n'est actif qu'après la sélection d'une fenêtre couleur qui peut être librement définie dans le paramètre coLr : [r-cF] ou [G-cF].
diS Fréquence	nce de rafraîchissement et orientation de l'affichage.
CMPT	Sélection du mode de fonctionnement Le point de menu [CMPT] n'est pas disponible pour tous les articles (→4.1).

9 Paramétrage

Pendant le paramétrage, l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le nouveau paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [●] pour arriver au menu. • Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaïté soit affché.	5P1 r-P1
2	Régler la valeur du paramètre • Appuyer sur [●] pour éoperator le paramètre sélectionné. • Appuyer sur [▲] ou [▼] pendant au moins 1 s. >Après 1 s: la valeur régée est modifiée: soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintainant appuyé.	100 ↓20
	Les valeurs numériques sont incrémentées avec [▲] ou déprémentées avec [▼].
3	Valider la valeur de paramètre ► Appuyer brièvement sur [●]. > Le paramètre est indiqué de nouveau. La nouvelle valeur régée est sauvégardée.	SP1
Réglage d'autres paramétres ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaïte soit affchéé.
Terminer le paramétrage ► Appuyer plusieurs fois sur [▲] ou [▼]squ'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 30 s. > L'appareil affiche la valeur process.

Si [C. Loc] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage temporaire).

Si [S. Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

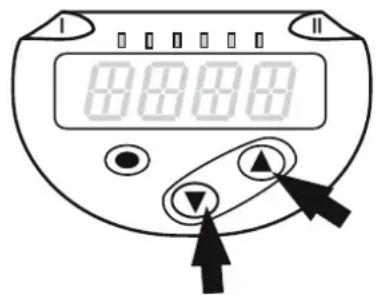

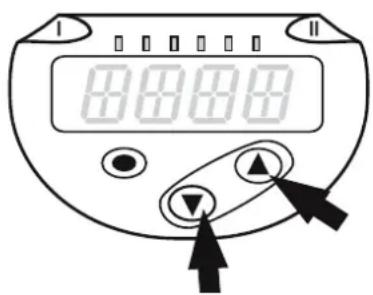

• Changement du niveau de menu 1 au niveau de menu 2 :

► Appuyer sur [●] pour arriver au menu. ► Appuyer sur [▲] ou [▼] jusqu'à ce que [EF] soit affchéé.	► SP1 ► EF
► Appuyer sur [●]. > Le premier paramètre du sous-menu est affchéé (ici : [rES]).	► rES

Changement du niveau de menu 1 au niveau de menu 2 si un logiciel de paramétrage est utilisé :

Activer le bouton [EF].

• Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [▲] + [▼] simultanément pendant 10 s. > [Loc] est affché.	10 s
Durant le fonctionnement : [Loc] est indiqué brièvement si l'onessaie de changer les valeurs des paramètres.
Pour déverrouiller : • Appuyer sur [▲] + [▼] simultanément pendant 10 s. > [uLoc] est affché.	10 s

• Timeout:

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

• Quitter le paramètre sans sauvegarder les réglages

Quitter le paramètre sans sauvégarder :

Appuyer sur [ ] + [ ] simultanément.

Retour au niveau de menu.

Quitter le niveau de menu

Quitter le niveau de menu :

Appuyer sur [ ] + [ ] simultanément.

Changement du niveau de menu 2 au niveau 1 ou passage de niveau 1 à l'affichage.

9.2 Réglage du mode de fonctionnement (option)

Le point de menu [CMPT] n'est pas disponible pour tous les articles ( 4.1).

► Sélectionner [CMPT] et régler le mode de fonctionnement souhaïté. - [1] = mode de fonctionnement 1 - [2] = mode de fonctionnement 2 - [3] = mode de fonctionnement 3	CMPT
Description des modes de fonctionnement voir (→4.1)
Si IO-Link est utilisé, un fichier IODD correspondant au mode de fonctionnement doit être utilisé.
Lorsque le mode de fonctionnement est modifié, tous les paramètres sont remis au réglage usine.

9.3 Configuration de l'affichage (option)

► Sélectionner [uni] et régler l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG]	Urrn
Les unités à selectionner dépendent de l'appareil correspondant. Voir le tableau Plages de réglage (→ 11.1.1).

Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2] : rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3] : rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180°. - [OFF] = l'affichage de la valeur mesurée est désactivé en mode Run. Mème si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.		d1 5
[1]	[d1] offre une lisibilité optimisée même avec des pression irrégulières ; les algorithmes correspondants sont sauvégardés.

9.4.1 Réglage des fonctions de sortie

► Sélectionner [ou1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé, - [OFF] = sortie désactivée. Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3]).	ou/
► Sélectionner [ou2] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé, - [OFF] = sortie désactivée. Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3]).	ouc

9.4.2 Réglage des seuils de commutation avec fonction hysteresis

► [ou1] / [ou2] doit être réglée comme [Hno] ou [Hnc]. ► Sélectionner [SP1] / [SP] et régler la valeur à laquelle la sortie commute.	SP1 SP2
► Sélectionner [rP1] / [rP] et régler la valeur à laquelle la sortie est désactivée. rPx est toujours inférieur à SPx. Seules les valeurs inférieures à SPx sont acceptées.	r-P1 r-P2

9.4.3 Réglage des seuils de commutation avec fonction fenêtre

► [ou1] /[ou2] doit être régle comme [Fno] ou [Fnc]. ► Sélectionner [FH1] / [FH2] et régler la valeur limite supérieure.	FH1 FH2
► Sélectionner [FL1] / [FL2] et régler la valeur limite inférieure. FLx est toujours inférieur à FHx. Seules les valeurs inférieures à FHx sont acceptées.	FL1 FL2

9.5.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation à l'enclement pour OUT1 / OUT2. [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2. ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0 et 50 s (à 0 la temporisation n'est pas active).

dS1 dr1 dS2 dr2

P SP rP HY
Fonction de sortie : A : B :
[Hno] / [Hnc] dS dr

Fonction de sortie : A : B : C : D :
[Fno] / [Fnc] dS dr dS dr

P = pression du système; SP = seuil d'enclenchement; rP = seuil de déclenchement; HY = hystérisis; FE = fenêtre; FH = valeur supérieure; FL = valeur inférieure.

Si le mode de fonctionnement 1 est utilisé, la temporisation ne se comportera pas comme décrit ci-dessus. Pour plus de détails, consulter la notice d'utilisation de l'appareil précédent : → www.ifm.com

Pour cet appareil, l'allocation des paramètres [dSx] et [drx] pour les seuils d'enclenchement et de déclenchement est strictement réalisée selon la directive VDMA!

9.5.2 Réglage de la logique de commutation des sorties

► Sélectionner [P-n] et régler [PnP] ou [nPn].

P--

9.5.3 Réglage de l'amortissement pour le signal de commutation

Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur T:63 %); plage de réglage 0,000...4,000 s.		dAP
O	L'amortissement [dAP] influence le seuil de commutation / le flux de données process (communication IO-Link) et l'affichage.

9.5.4 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES]. ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [●]. Il est utile que vous noticez vos régages avant d'exécuter la fonction (→ 12).	r-ES
Le mode de fonctionnement [CMPT] sera aussi remis en régage usine ([CMPT] = [2]).

9.5.5 Réglage du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la fonction : - [rEd] = couleur de l'affichage rouge (indépendante de la valeur mesurée). - [GrEn] = couleur de l'affichage vert (indépendante de la valeur mesurée). - [r1ou] = couleur de l'affichage rouge quand OUT1 commute. - [G1ou] = couleur de l'affichage vert quand OUT1 commute. - [r2ou] = couleur de l'affichage rouge quand OUT2 commute. - [G2ou] = couleur de l'affichage vert quand OUT2 commute. - [r-12] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2. - [G-12] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2. - [r-cF] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites qui peuvent librement être définies [cFL]*) et [cFH]*). - [G-cF] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites qui peuvent librement être définies [cFL]*) et [cFH]*). *) Les paramètres [cFL] et [cFH] sont uniquement sélectionnable dans l'arbre de menu quand [r-cF] ou [G-cF] a été activé.	cOLr
► Sélectionner [cFL] et régler la valeur limite inférieure (uniquemptions possible quand [r-cF] ou [G-cF] a été activé). > La plage de réglage correspond à l'endetue de mesure et est limitée en haut par [cFH].	cFL
► Sélectionner [cFH] et régler la valeur limite supérieure (uniquemptions possible quand [r-cF] ou [G-cF] a été activé). > La plage de réglage correspond à l'endetue de mesure et est limitée en bas par [cFL].	cFH

9.5.6 Représentation graphique du changement de couleur de l'affichage

Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction hystérisis		Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction hystérisis
OUT1/OUT2	1 2	OUT1/OUT2
Valeur mesurée > seuil de commutation OUT1/OUT2; affichage = rouge		Valeur mesurée > seuil de commutation OUT1/OUT2; affichage = vert
Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction fenêtre		Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction fenêtre
FL1/FL2	FH1/FH2	FL1/FH2
	1 2
Valeur mesurée entre FL1/FL2 et FH1/FH2; affichage = rouge		Valeur mesurée entre FL1/FL2 et FH1/FH2; affichage = vert
□	Changement de couleur de l'affichage vert
□	Changement de couleur de l'affichage rouge
1 Valeur de début de l'endetue de mesure
2 Valeur de fin de l'endetue de mesure

Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction hystérisis	Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction hystérisis
OUT1 1 2	OUT1 1 2
Valeur mesurée entre OUT1 et OUT2; affichage = rouge	Valeur mesurée entre OUT1 et OUT2; affichage = vert

Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction fenêtre	Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction fenêtre
FL2 FH1 FL1 ① ② FH2 Valeur mesurée en dehors de FL1...FH1 et FL2...FH2; affichage = rouge	FL2 FH1 FL1 ① ② FH2 Valeur mesurée en dehors de FL1...FH1 et FL2...FH2; affichage = vert

□	Changement de couleur de l'affichage vert
■	Changement de couleur de l'affichage rouge
1 Valeur de début de l'étendue de mesure
2 Valeur de fin de l'étendue de mesure
FL1/FL2 Valeur limite inférieure fonction fenêtre sortie OUT1 / OUT2
FH1/FH2 Valeur limite supérieure fonction fenêtre sortie OUT1 / OUT2

Changement de couleur de l'affichage avec le paramètre [r-cF] indépendant de OUT1 / OUT2		Changement de couleur de l'affichage avec le paramètre [G-cF] indépendant de OUT1 / OUT2
cFL 1 2 cFH	cFL 1 2 cFH	cFL 1 2 cFH
Valeur mesurée entre cFL et cFH; affichage = rouge		Valeur mesurée entre cFL et cFH; affichage = vert
	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur de début de l'étendue de mesure
2 Valeur de fin de l'étendue de mesure
cFL Valeur limite inférieure (indépendante de la fonction sortie)
cFH Valeur limite supérieure (indépendante de la fonction sortie)

9.6.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [Hi] ou [Lo] et appuyer brièvement sur [●]. [Hi] = valeur max., [Lo] = valeur min. Effacer la mémoire : ► Sélectionner [Hi] ou [Lo]. ► Appuyer sur [▲] ou [▼] et le maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [●].

Hi Lo

9.6.2 Lecture des cycles de surcharge

· HIPC : Nombre de surcharges HIPC compte le nombre de fois où le seuil HIPS a été dépassé. Il doit être dépassé pendant au moins 0,5 ms. · HIPS : Réglage du seuil pour le compteur de surcharge.	· HIPC · HIPS
! Les paramètres HIPC et HIPS ne sont disponibles que via la communication IO-Link.

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement (→ 7 Éléments de service et de visualisation).

10.1 Lecture des valeurs de paramètres réglées

Appuyer sur []. Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché. Appuyer brièvement sur [●].

L'appareil affiche la valeur du paramètre correspondant pendant env. 30 s, ensuite il passe à l'affichage process.

10.2 Autodiagnostic / messages d'erreur

L'appareil dispose de possibilités étendues pour l'autodiagnostic.

• Il se surveille automatiquement pendant le fonctionnement.
• Des avertissements et des états d'erreur sont affichés (même si l'afficheur est désactivé), en plus ils sont disponibles via IO-Link.

Affiche	LED d'etat OUT1	LED d'etat OUT2	Type de défaut (*)	Défaut / avertissement Solution
aucune	F Tension	d'aliméntation	on trop basse.	► Vérifier / corriger la tension d'alimentation.
SC clignote	clignote	clignote	F Courant de surcharge sur les sorties de commutation OUT1 et OUT2 **).	► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation ; éliminer le défaut.
SC1 clignote	clignote	F Courant de surcharge sortie de commutation OUT1 **).		► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1 ; éliminer le défaut.
SC2 clignote		clignote	F Courant de surcharge sortie de commutation OUT2 **).	► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2 ; éliminer le défaut.
Loc W	Le paramétrage	via les boutons est bloqué.		► Annuler le verrouillage par bouton (→ 9.1 Paramétrage général) → "Verrouillage / déverrouillage".
C.Loc W	Le paramétrage	via les boutons est bloqué, le paramétrage via la communication IO-Link est actif (→ 9.1).		► Attendre la finalisation du paramétrage via IO-Link.

Affiche	LED d'etat OUT1	LED d'etat OUT2	Type de défaut (*)	Défaut / avertissement Solution
S.Loc W	V Boutons de réglage			verrouillés via le logiciel de paramétrage. La modification des paramètres est refusée (→ 9.1).	► Le déverrouillage est uniquement possible via l'interface IO-Link / le logiciel de paramétrage.
OL W	Valeur process trop grange (étendue de mesure dépassée).				► Vérifier / réduire la pression du système / selectionner un apparéil avec une étendue de mesure correspondante.
UL W	Valeur process trop basse (en dessous de l'étendue de mesure).				► Vérifier / augmenter la pression du système / selectionner un apparéil avec une étendue de mesure correspondante.
Err clignote			F Défaut interne / mauvais fonctionnement		► Contacter le fabricant.

* F ≡ défaut W = avertissement ** La sortie reste désactivée tant que le courant de surcharge / le court-circuit existe.

11.1 Plages de réglage

Les plages de réglage varient en fonction du mode de fonctionnement ( 4.1).

11.1.1 Plages de réglage en mode de fonctionnement 2

		rP / SP cFL / cFH				ΔP
		Plage de réglage	Ecart min.	Plage de réglage	Ecart min.
PN7160	bar	2...600	2	0...600	2	2
PN7560	psi	20...8700	40	0...8700	40	20
	MPa	0,2...60	0,2	0...60	0,2	0,2

P = increments

		rP / SP cFL / cFH				ΔP
		Plage de réglage	Ecart min.	Plage de réglage	Ecart min.
PN7070 PN7570	bar 2	..400 2 0...400 2 2
	psi 20	..5800 40 0...5300 40 20
	MPa 0,2...40 0,2 0...40 0,2 0,2
PN7071 PN7571	bar 1	..250 2 0...250 2 1
	psi 20	..3620 20 0...3620 20
	MPa 0,1...25 0,2 0...25 0,2 0,1
PN7092 PN7592	bar 0	5...100 0,5 0...100 0,5 0,5
	psi 5	..1450 10 0...1450 10
	MPa	0,05...10	0,05 0...10	0,05	0,05
PN7093 PN7593	bar	0,1...25 0,2	0...25 0,2 0,1
	psi	2...362 2 0.	.362 2 2
	MPa	0,01...2,5	0,02 0...2,5	0,02	0,01
PN7094 PN7594	bar	-0,95...10	0,05	-1...10	0,05	0,05
	psi	-14...145	1	-14,5...145	1	0,5
	MPa	-0,095...1	0,005	-0,1...1	0,005	0,005
PN7096 PN7596	bar	0,01...2,5	0,02 0...2,5	0,02	0,01
	psi 0	2...36,2	0,2 0...36,2 0,2
	kPa	1...250 2 0.	.250 2 1
PN7097 PN7597	mbar	5...1000	5	0...1000	5	5
	psi	0,05...14,5	0,1 0...14	5 0,1	0,05
	kPa	0,5...100 0,5	0...100 0,5 0,5
	inHG	0,1...29,5	0,2 0...29	5 0,2 0,1
PN7099 PN7599	mbar	-990...1000	10	-1000...1000	10	10
	psi	-14,4...14,5	0,2	-14,5...14,5	0,2	0,1
	kPa	-99...100	1	-100...100 1
	inHG	-29,4...29,6	0,4	-29,6...29,6	0,4 0,2

P = increments

11.1.2 Plages de réglage en mode de fonctionnement 3

		rP / SP cFL / cFH				ΔP
		Plage de réglage	Ecart min.	Plage de réglage	Ecart min.
PN7160 PN7560	bar 2	..600 2 0...600 2 1
	psi 2	6...8702 21 0...8702 27 1
	MPa 0,2...60 0,2 0...60 0,2 0,1
PN7070 PN7570	bar 1	..400 2 0...400 2 1
	psi 2	0...5802 30 0...5802 30 1
	MPa 0,1...40 0,2 0...40 0,2 0,1
PN7071 PN7571	bar 1	..250 2 0...250 2 1
	psi 1	2...3626 19 0...3626 19 1
	MPa 0,1...25 0,2 0...25 0,2 0,1
PN7012 PN7512	bar 0	5...160	0,8	...160	0,8 0,1
	psi	7...2321	12	0...2321	12	1
	MPa	0,05...16	0,08	0...16	0,08	0,01
PN7092 PN7592	bar	0,3...100 0,5	0...100	0,5 0,1
	psi	5...1450	8	0...1450	8	1
	MPa	0,03...10	0,05	0...10	0,05	0,01
PN7043 PN7543	bar	0,1...40	0,2	0...40	0,2	0,1
	psi 2	..580	3 0	..580	3 1
	MPa	0,012...4	0,02	0...4	0,02	0,001
PN7093 PN7593	bar	0,1...25 0,2	0...25 0,2 0,1
	psi	1...363 2 0...363 2 1
	MPa	0,01...2,5	0,02 0...2,5	0,02 0,01
PN7014 PN7514	bar	-0,95...16	0,08	-1...16	0,08	0,01
	psi	-13,8...232,1	1,2	-14,5...232,1	1,2	0,1
	MPa	-0,095...1,6	0,008	-0,1...1,6	0,008	0,001

11.2 Autres données techniques

Données techniques et schéma d'encombrement sur: www.ifm.com.

12 Réglage usine

	Réglage usine Réglage utiliser
SP1 25 %	VEM*
rP1	23 % VEM *
OU1	Hno
OU2	Hno
SP2	75 % VEM*
rP2	73 % VEM *
dS1	0,0
dr1	0,0
dS2	0,0
dr2	0,0
P-n	PnP
dAP	0,06
Uni	bAr / mbAr
colr	rEd
diS	d2
cFH VEM
cFL MAW
HIPS**	VEM
CMPT***	2

VEM valeur de fin de l'étendue de mesure, (MAW) valeur de début de l'étendue de mesure ^ = La valeur en pourcentage affichée de la valeur de fin de l'étendue de mesure (VEM) du capteur correspondant en bar / mbar est réglée (pour PN7xx9 la valeur en pourcentage de l'échelle de mesure). ^ = HIPS n'est disponible que via la communication IO-Link. ^ ** = Le point de menu [CMPT] n'est pas disponible pour tous les articles ( 4.1).

Plus d'informations sur www.ifm.com
