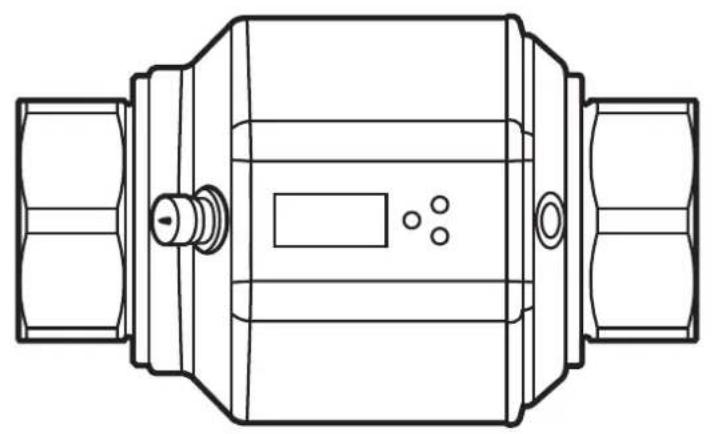

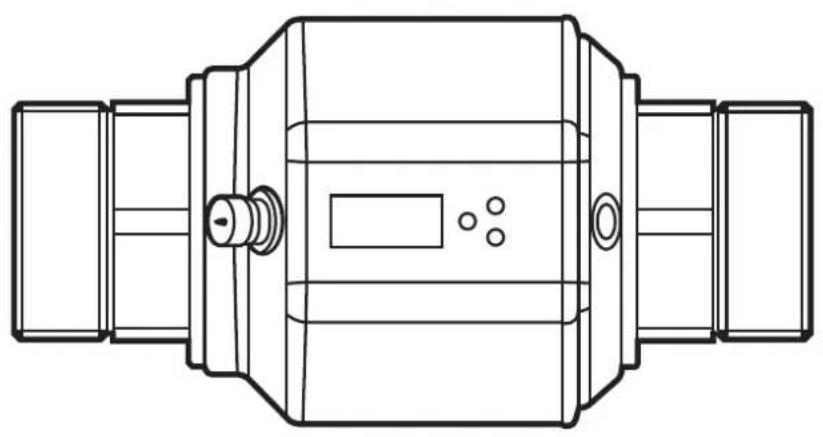

Тип продукта	Электромагнитный расходомер
Модель	SM9100
Бренд	IFM
Размеры (приблизительно)	120 мм (Д) x 50 мм (диаметр)
Вес (приблизительно)	0,5 кг
Электропитание	24 В пост. тока (18-30 В пост. тока по EN 50178, TBTS/TBTP)
Основные функции	Измерение расхода, температуры и потребленного объема; обнаружение пустой трубы; коммутационные, аналоговые (4-20 мА или 0-10 В), частотные выходы и IO-Link
Основные измеряемые параметры	Расход, температура жидкости, потребленный объем (сумматор)
Диапазон расхода	Зависит от диаметра трубы; настраиваемый диапазон измерения (0-100% конечного значения)
Диапазон температуры	-20 °C до 80 °C (заводская настройка)
Допустимые жидкости	Электропроводные жидкости (проводимость ≥ 20 мкСм/см, вязкость < 70 мм²/с при 40 °C)
Электрическое подключение	Разъем M12 с 5 контактами (цоколевка по DIN EN 60947-5-2)
Дисплей	Алфавитно-цифровой 4-разрядный дисплей, светодиоды состояния выходов
Указания по безопасности	Монтаж квалифицированным персоналом; соблюдать пределы кавитации; заземление требуется для непроводящих труб
Обслуживание и очистка	Чистить мягкой сухой тканью; избегать агрессивных средств
Запасные части и ремонтопригодность	Монтажные адаптеры доступны как аксессуары; запасные части не указаны; рекомендуется ремонт производителем
Защита и стандарты	Класс A (ЭМС); директива по оборудованию под давлением (DESP) для жидкостей группы 2
Интерфейс связи	IO-Link (IODD доступен на ifm.com)
Условия монтажа	Рекомендуемое положение: труба всегда заполнена; достаточные расстояния до/после; избегать воздушных карманов
Задержка запуска	Регулируется от 0 до 30 с (dST)
Демпфирование	Регулируемая постоянная демпфирования (dAP) от 0 до нескольких секунд

Часто задаваемые вопросы - SM9100 IFM

Как правильно установить расходомер SM9100?

Устанавливайте прибор так, чтобы измерительная труба всегда была полностью заполнена. Соблюдайте расстояния до и после для избежания возмущений. Используйте рекомендуемые адаптеры IFM и затягивайте с моментом 30 Нм. Обеспечьте заземление, если сеть труб не является проводящей.

Каковы электрические характеристики и как подключить прибор?

Питание должно быть 24 В пост. тока (18-30 В) по EN 50178, TBTS/TBTP. Подключение осуществляется через разъем M12 с 5 контактами. Контакт 1: L+, контакт 3: L-, контакт 4: OUT1 (коммутация/частота/импульсы/IO-Link), контакт 2: OUT2/InD (коммутация/аналоговый/вход сброса). Цвета проводов соответствуют DIN EN 60947-5-2.

Как настроить выходы OUT1 и OUT2?

В главном меню выберите [OU1] и [OU2]. Для OUT1 можно выбрать: Hno, Hnc, Fno, Fnc (коммутация), ImP (импульсы/сумматор), dOU (пустая труба), FRQ (частота). Для OUT2: Hno, Hnc, Fno, Fnc, dOU, I (4-20 мА), U (0-10 В) или InD (вход сброса). Используйте кнопки ▲/▼ и Enter для изменения.

Как настроить контроль потребленного объема (сумматор)?

Установите [OU1] на ImP. Задайте значение импульса [ImPS] (объем на импульс) и выберите [ImPR]: YES для импульсного выхода, no для коммутации при достижении заданного объема. Сброс может быть ручным, с задержкой (через [rTo]) или по внешнему сигналу (на OUT2, установленном на InD).

Что делать при отображении 'SEnS' или 'IOE.n'?

Отображение 'SEnS' указывает на недействительный сигнал датчика: проверьте, что труба заполнена и проводимость жидкости ≥ 20 мкСм/см. 'IOE.n' сигнализирует о внутренней ошибке; замените прибор. Для получения дополнительной информации обратитесь к главе 12 'Устранение ошибок'.

Как использовать обнаружение пустой трубы?

Активируйте функцию, установив [OU1] или [OU2] на dOU, затем [EP.On] на On. Вы можете настроить задержки [dEP.E] (пустая труба) и [dEP.F] (полная труба), а также порог [EP.SP]. При пустой трубе на дисплее отображается 'SEnS', расход устанавливается на ноль.

Как настроить аналоговый выход (4-20 мА или 0-10 В)?

Для OUT2 установите [SEL2] на FLOW или TEMP в зависимости от передаваемой величины. Затем [OU2] на I (ток) или U (напряжение). Задайте точки шкалы [ASP2] (значение для 4 мА/0 В) и [AEP2] (значение для 20 мА/10 В). Минимальное расстояние между ASP2 и AEP2 составляет 20% диапазона измерения.

Как масштабировать частотный выход?

Установите [OU1] на FRQ. Задайте [FEP] (значение расхода, при котором достигается максимальная частота) и [FrEP] (соответствующая частота, заводская настройка 1 кГц). Выход выдает пропорциональный сигнал между 0 и FrEP.

Как заблокировать/разблокировать клавиатуру?

В режиме RUN (нормальная работа) одновременно нажмите [▲] и [▼] в течение 10 секунд, пока не отобразится 'Loc' (заблокировано) или 'uLoc' (разблокировано). Блокировка предотвращает изменение параметров.

Как восстановить заводские настройки?

Войдите в меню EF (расширенные функции) через главное меню, выберите [rES]. Нажмите Enter, затем удерживайте ▲ или ▼, пока не появится '----', затем подтвердите Enter. Все параметры возвращаются к значениям по умолчанию (см. главу 14).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SM9100 IFM

Notice d'utilisation

Capeur de débit électromagnétique

SM0510

SM2x00

SM2130

SM9x00

SM2x01

SM9x01

80293043 / 00 03 / 2020

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 5

2 Consignes de sécurité 5
3 Fonctionnement et caractéristiques 6

3.1 Directive relative aux équipements sous pression (DESP) 6
3.2 Application 6
3.3 Remarque concernant SM0510 et SM2130 6

4 Fonction 6

4.1 Traitement des signaux de mesure 6
4.2 Sens du début 7

4.2.1 Sélection du sens du début (Fdir) 7

4.3 Surveillance du volume consommé (lmP) 8

4.3.1 Affichage et type de comptage du compteur totalisateur 8
4.3.2 Surveillance du volume consommé par sortie d'impulsions 10
4.3.3 Surveillance du volume consommé par compteur à préselection ..... 10

4.4 Detection de tube vide 10

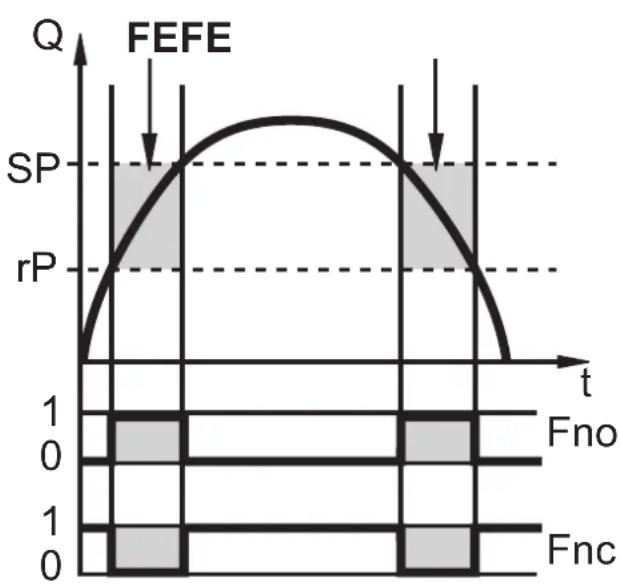

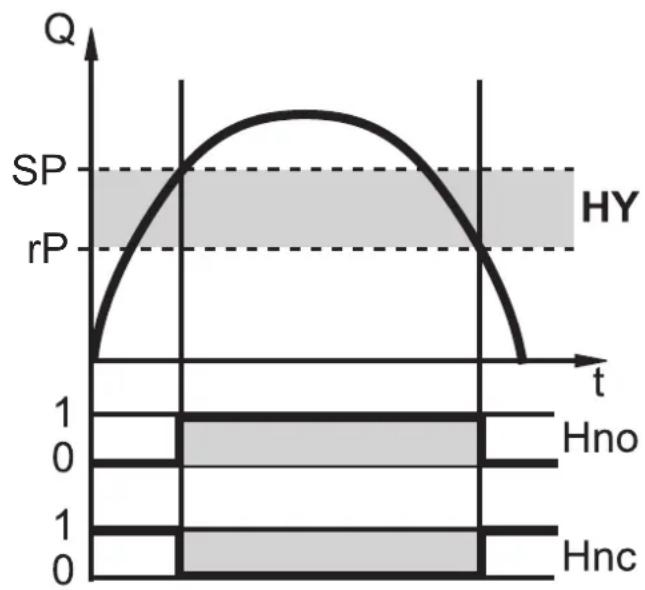

4.5 Fonction de commutation 11
4.6 Fonction analogue 12

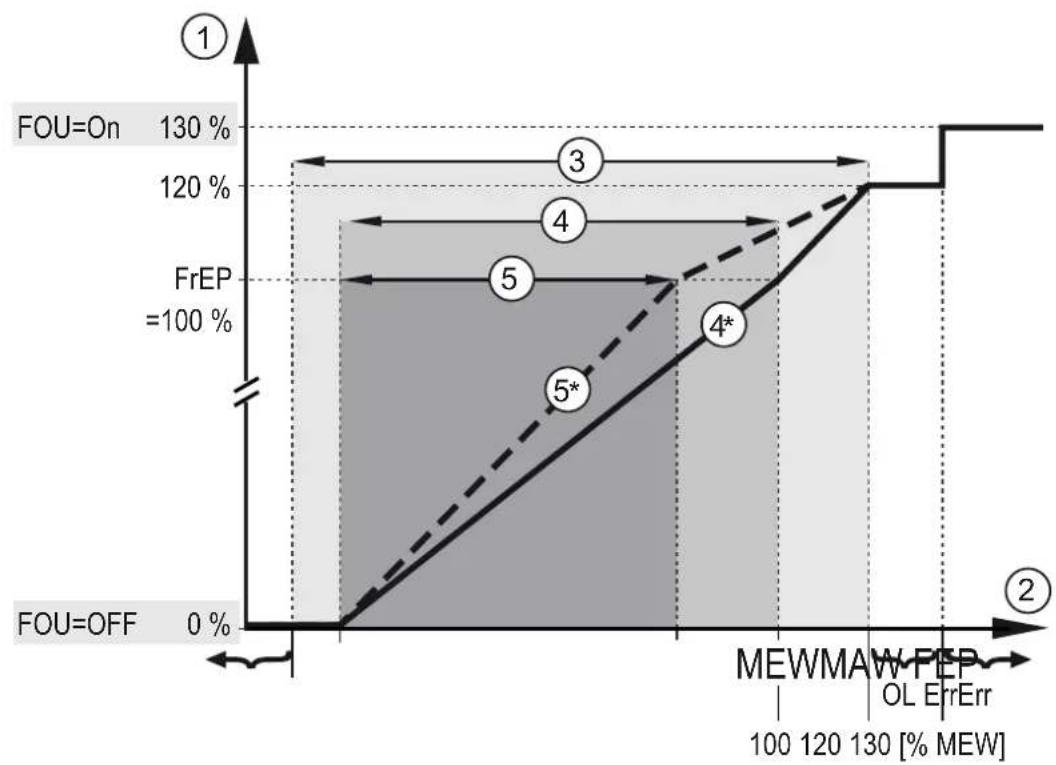

4.7 Sortie frquence 14

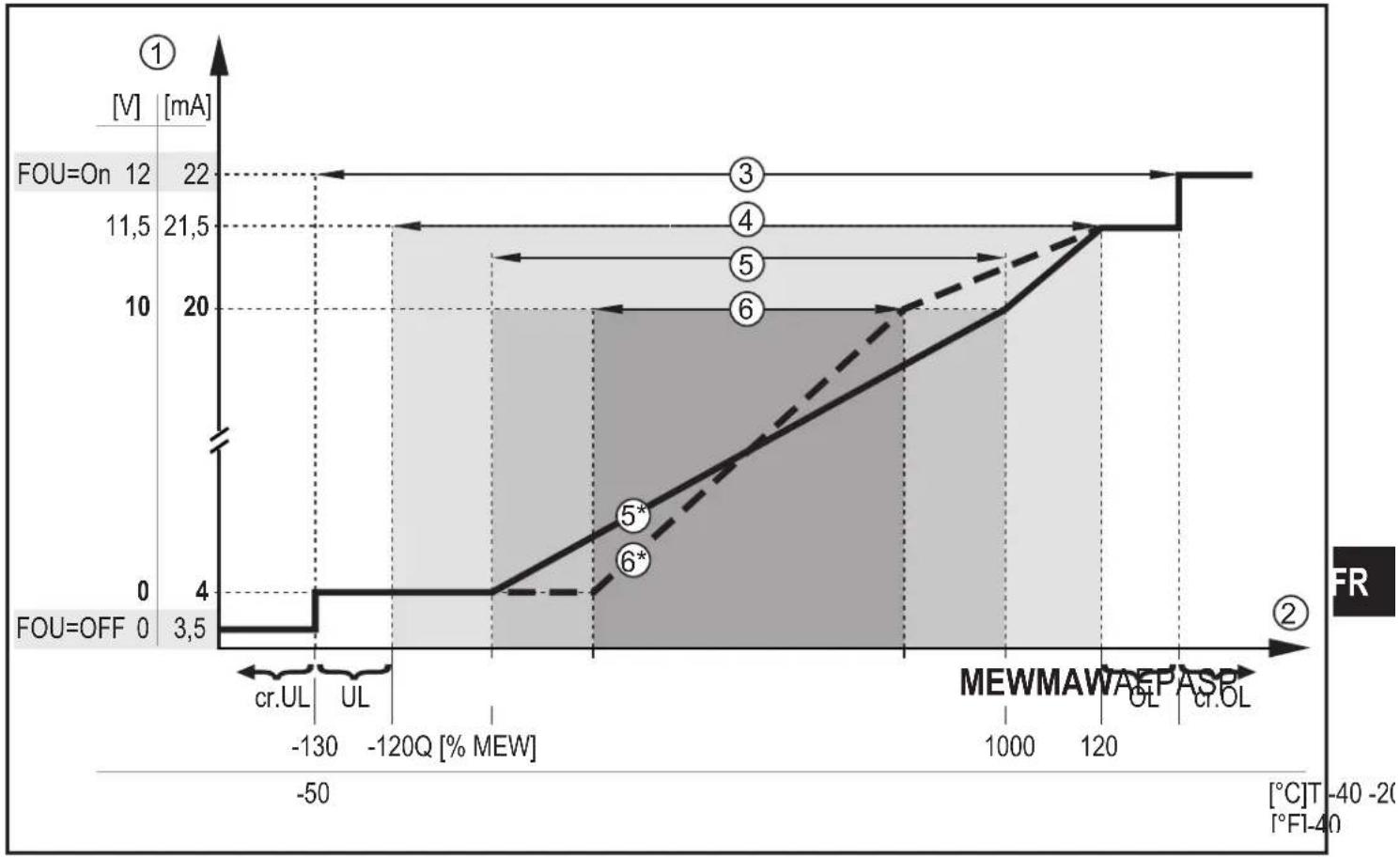

4.8 Amortissement des valeurs mesurées (dAP) 15
4.9 Temporisation de démarrage (dST) 15
4.10 Suppression de faibles débits (LFC) 17
4.11 Simulation 17
4.12 IO-Link 17

5 Montage 18

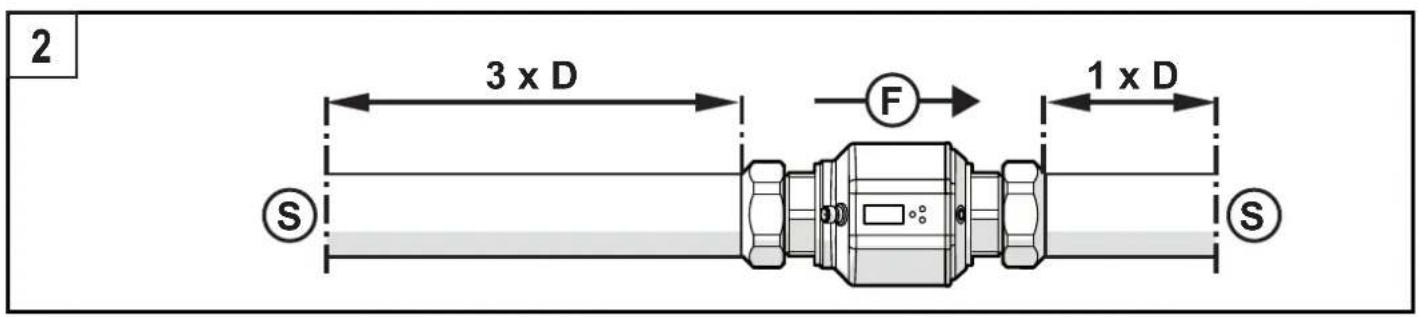

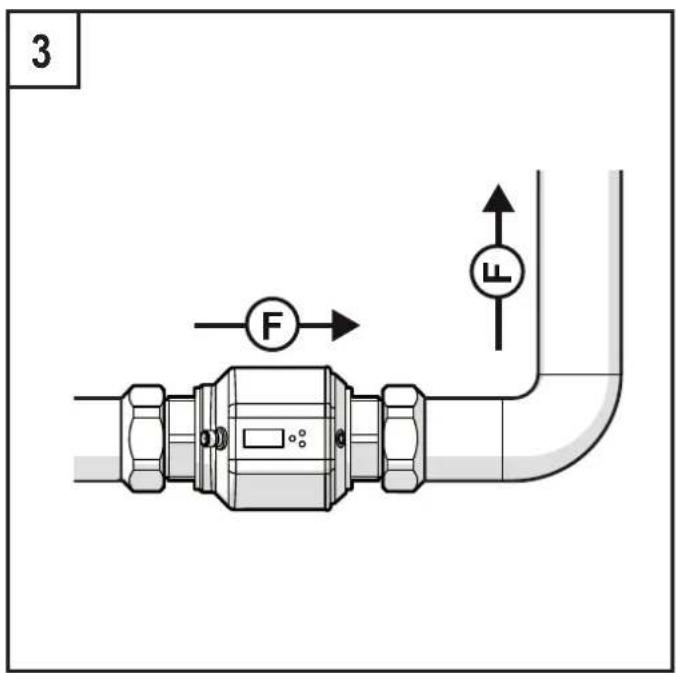

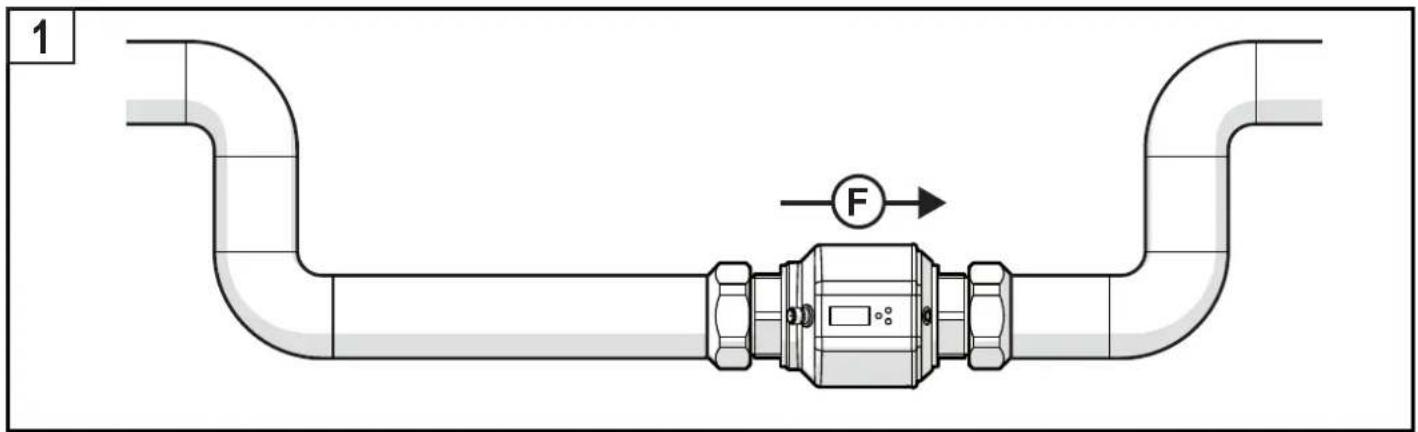

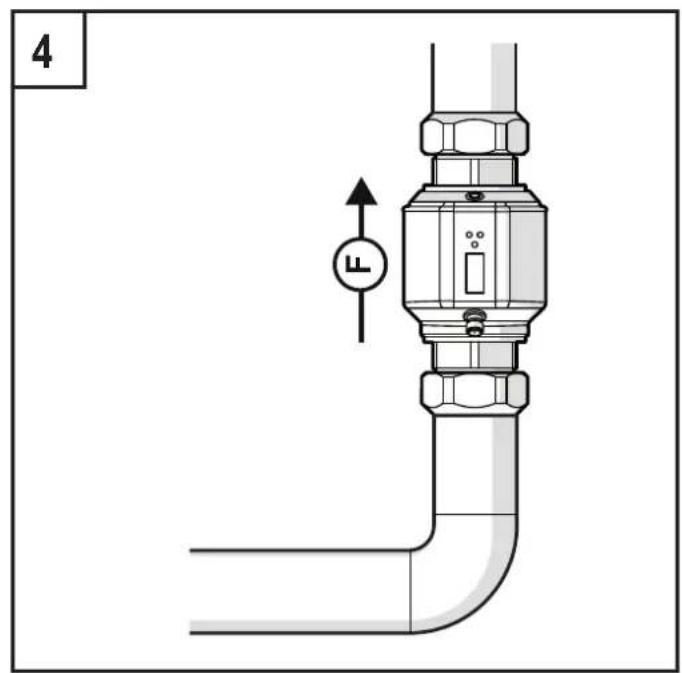

5.1 Position de montage recommandée 18

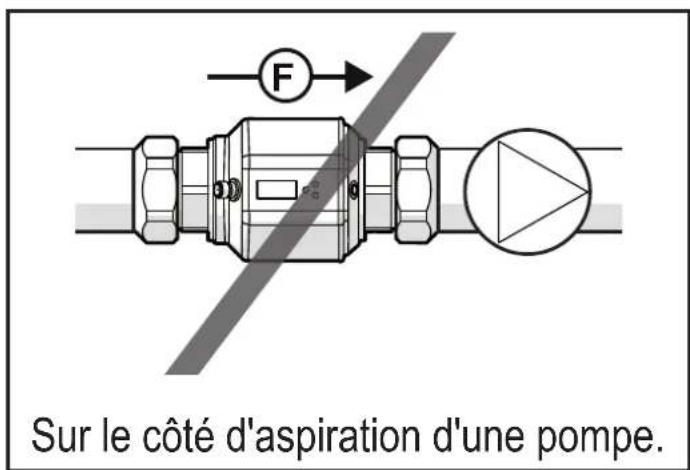

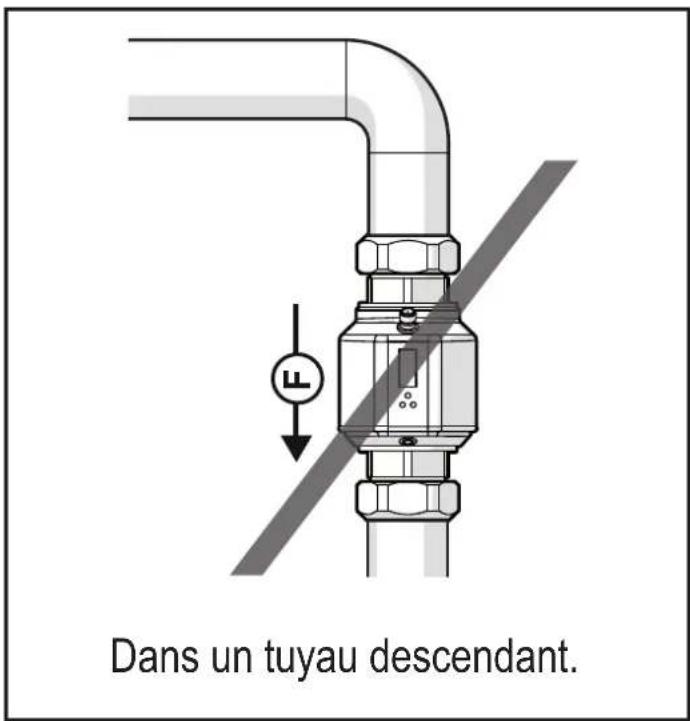

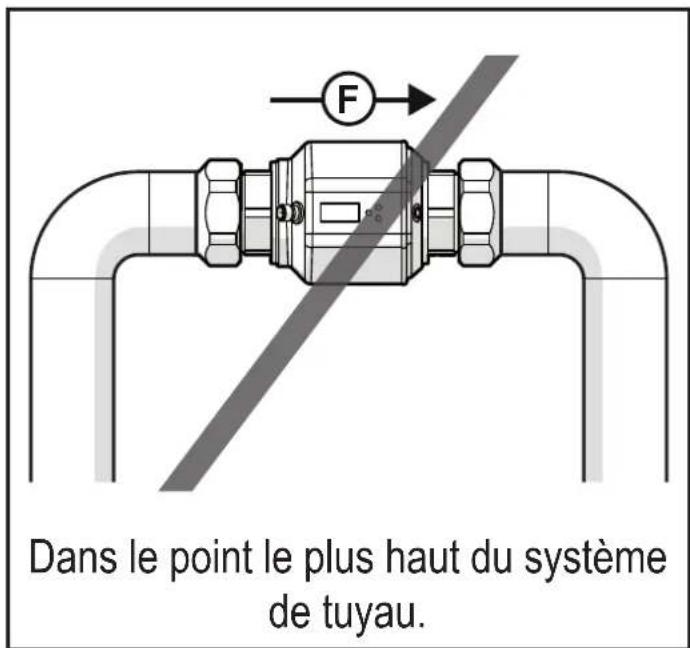

5.2 Position de montage non recommandaee 20
5.3 Mise à la terre 21

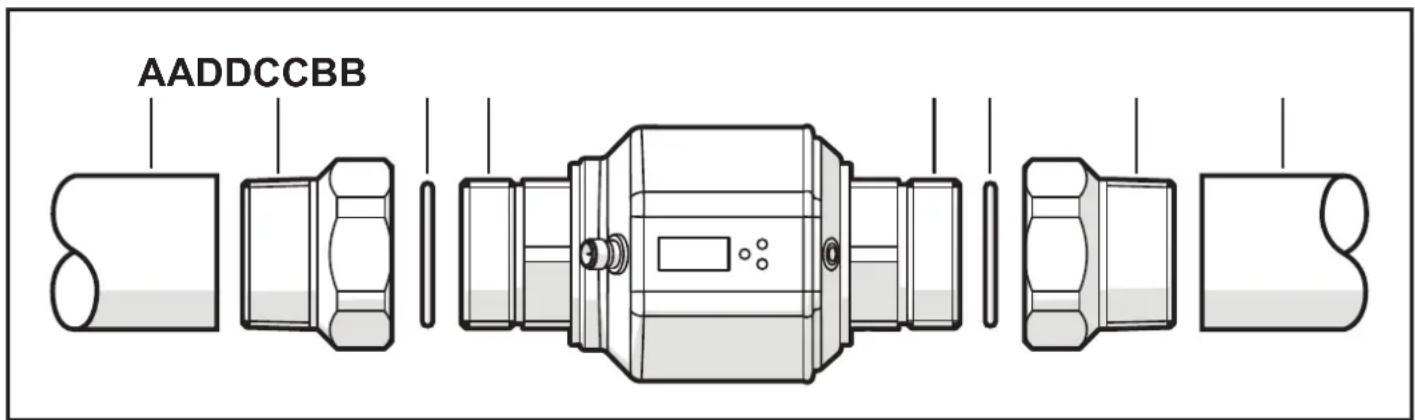

5.4 Installation dans le tuyau 21

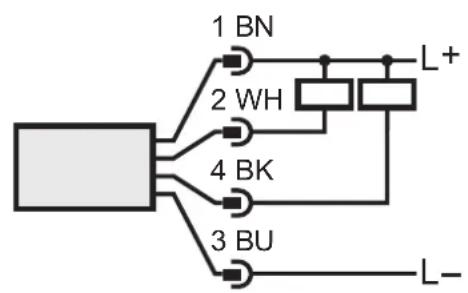

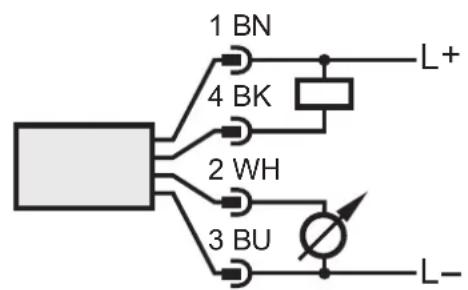

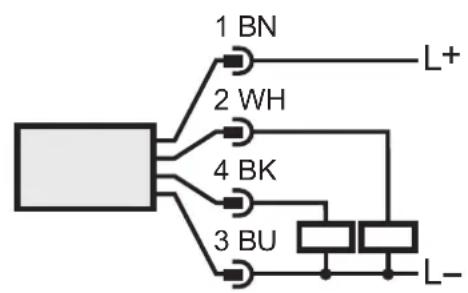

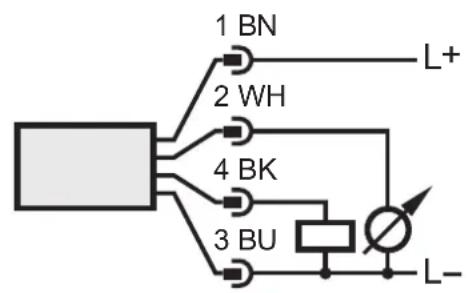

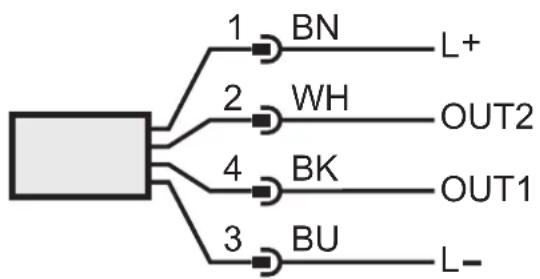

6 Raccordement electrique 22

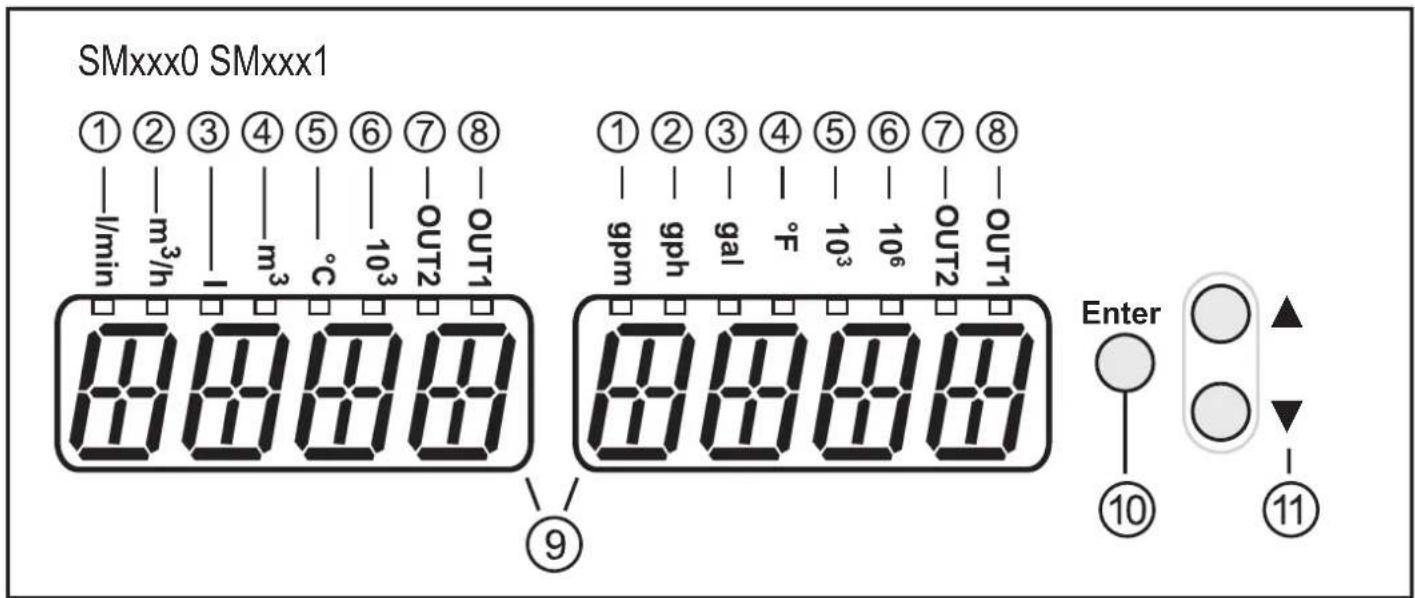

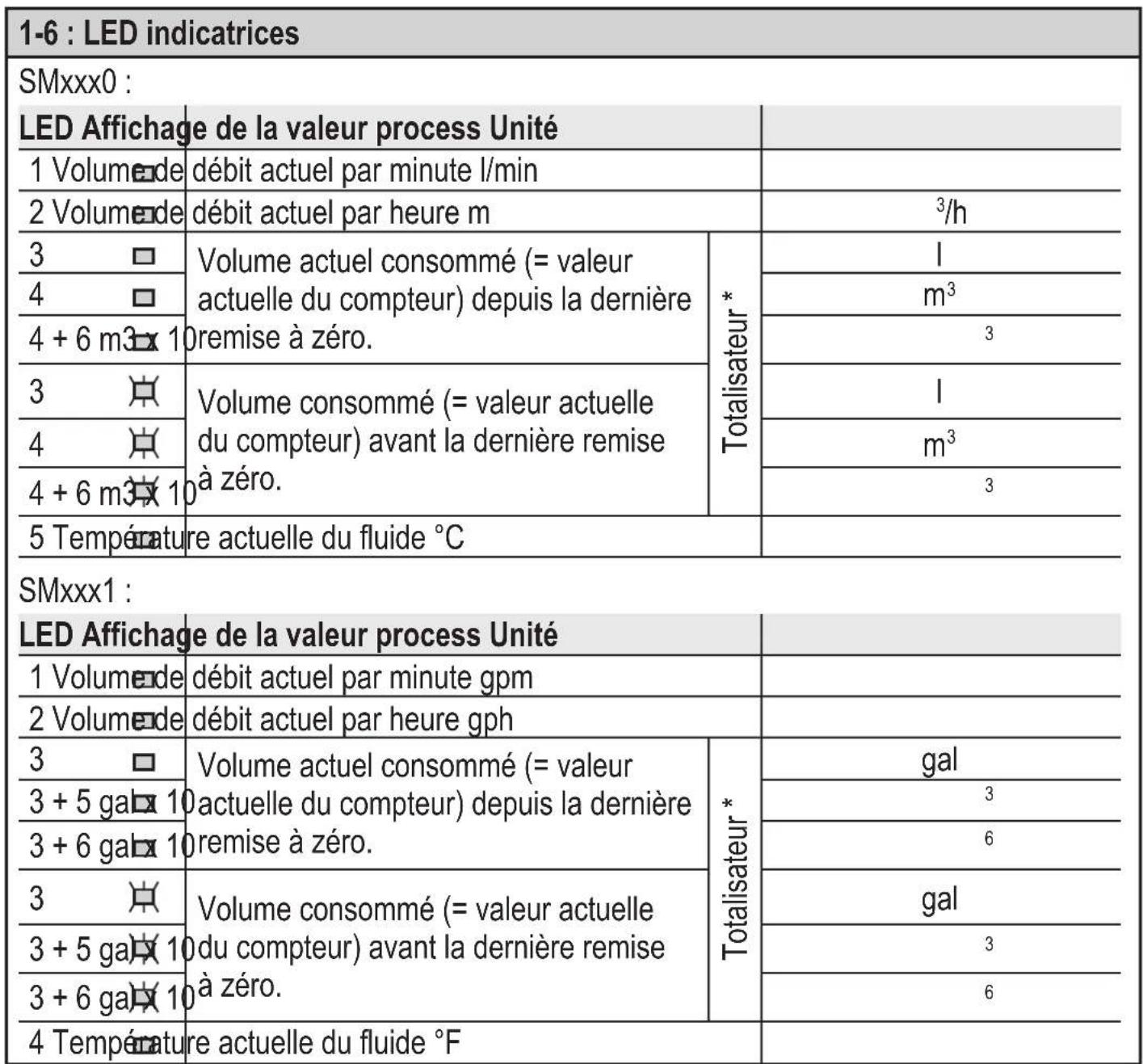

7 Elements de service et d'indication 24
8 Menu 25

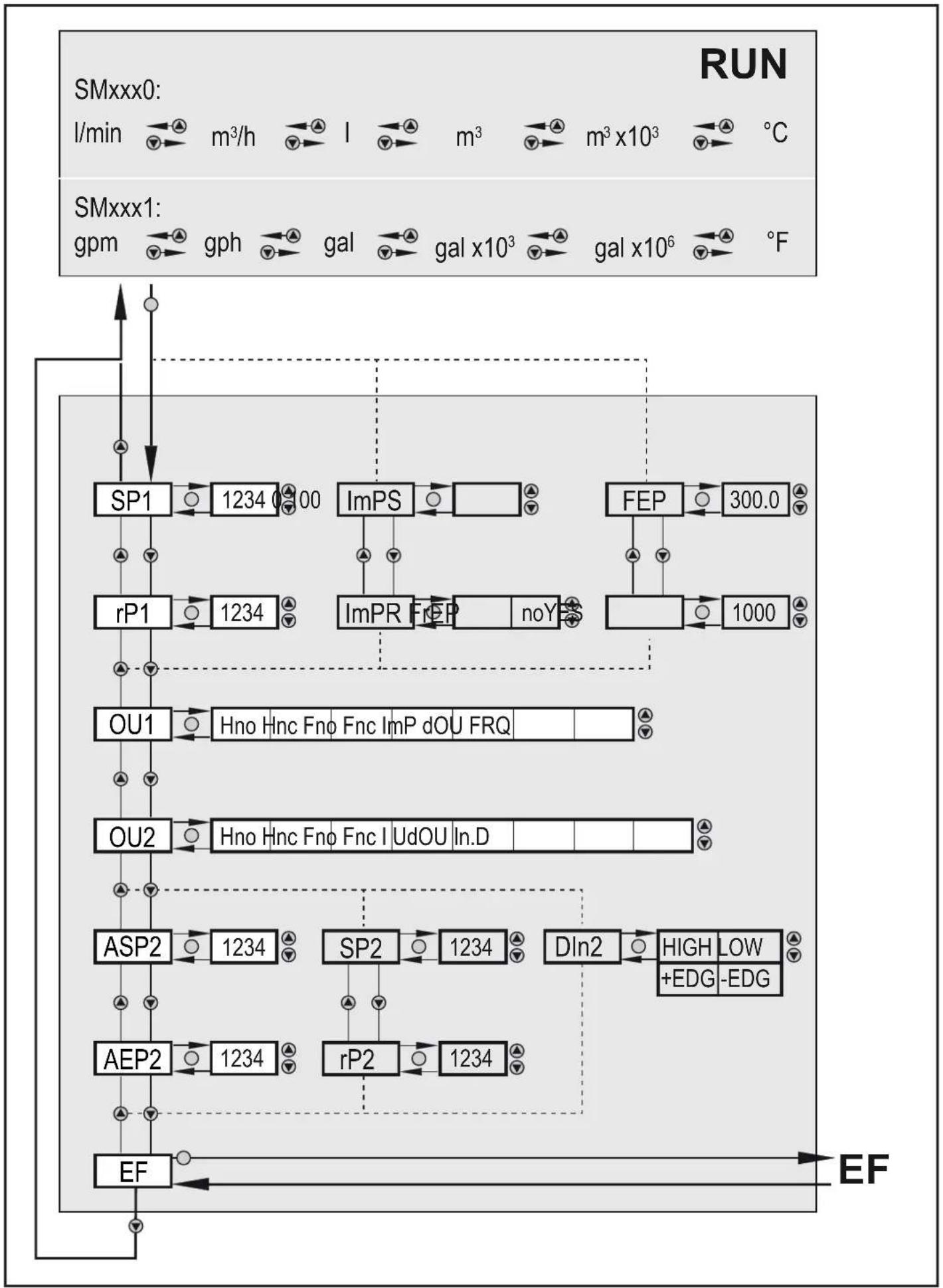

8.1 Menu principal 26

8.1.1 Explication du menu principal 27

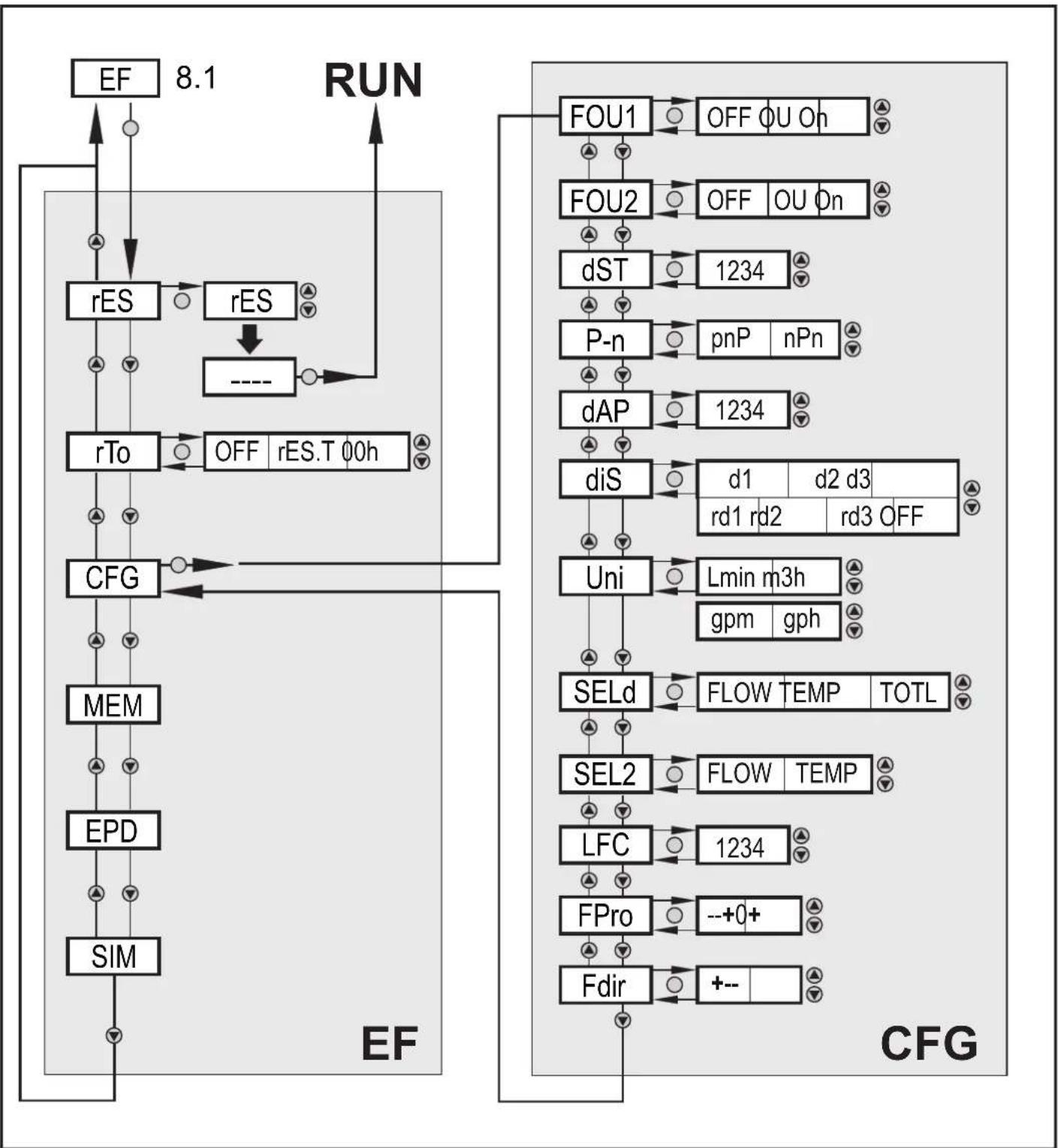

8.2 Fonctions etendues - Reglages de base 28

8.2.1 Explication des fonctions etendues (EF) 29

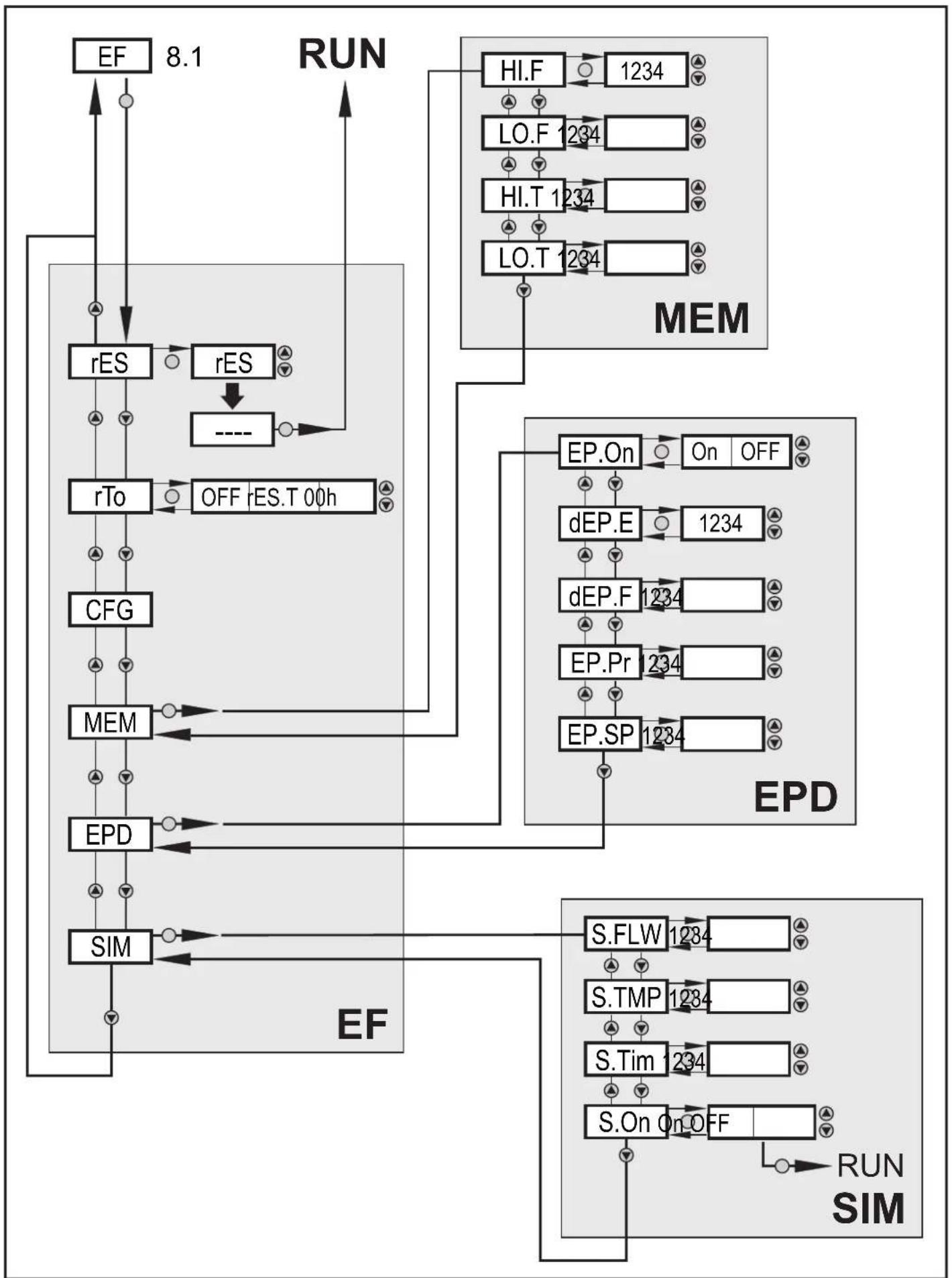

8.2.2 Sous-menu réglages de base (CFG) 29

8.3 Fonctions etendues - Mémoire min/max - Tube vide - Simulation 30

8.3.1 Explication des fonctions etendues (EF) 31
8.3.2 Sous-menu mémoire min/max (MEM) 31
8.3.3 Sous-menu tube vide (EPD) 31
8.3.4 Sous-menu simulation (SIM) 31

9 Mise en service 32
10 Paramétrage 32

10.1 Paramétrage général 33

10.1.1 Paramétrage dans les sous-menus 33
10.1.2 Verrouillage / déverrouillage 34
10.1.3 Timeout 34

10.2 Reglages pour la surveillance du débit 34

10.2.1 Surveillance des valeurs limites pour le début (OUT1) 34
10.2.2 Surveillance des valeurs limites pour le débit (OUT2) 34
10.2.3 Sortie analogue débit (OUT2) 35
10.2.4 Signal fréquence débit (OUT1) 35

10.3 Reglages pour le contrôle des quantités consommées 35

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1) 35
10.3.2 Contrôle du volume par compteur à préselection (OUT1) 35
10.3.3 Valeur d'impulsions 36
10.3.4 Remise à zéro du compteur manuelle 36
10.3.5 Remise à zéro du compteur contrôle en fonction du temps 36
10.3.6 Désactiver la remise à zéro du compteur 36
10.3.7 Remise à zéro du compteur par un signal externe 36

10.4 Reglages pour la surveillance de température 37

10.4.1 Surveillance des valeurs limites pour la température (OUT2) 37
10.4.2 Sortie analogue temperature (OUT2) 37

10.5 Reglages par l'utilisateur (option) 38

10.5.1 Unité de mesure standard pour le débit 38
10.5.2 Affichage standard 38
10.5.3 Sens du début 38

10.5.4 Logique de commutation des sorties 38

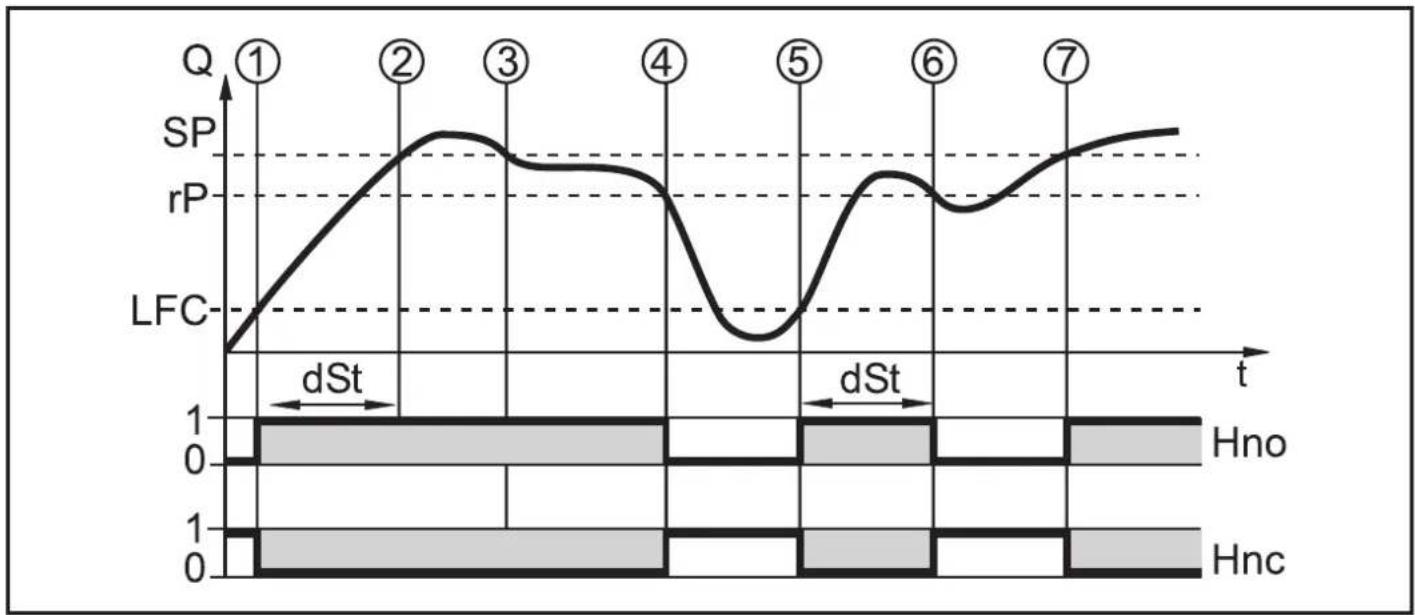

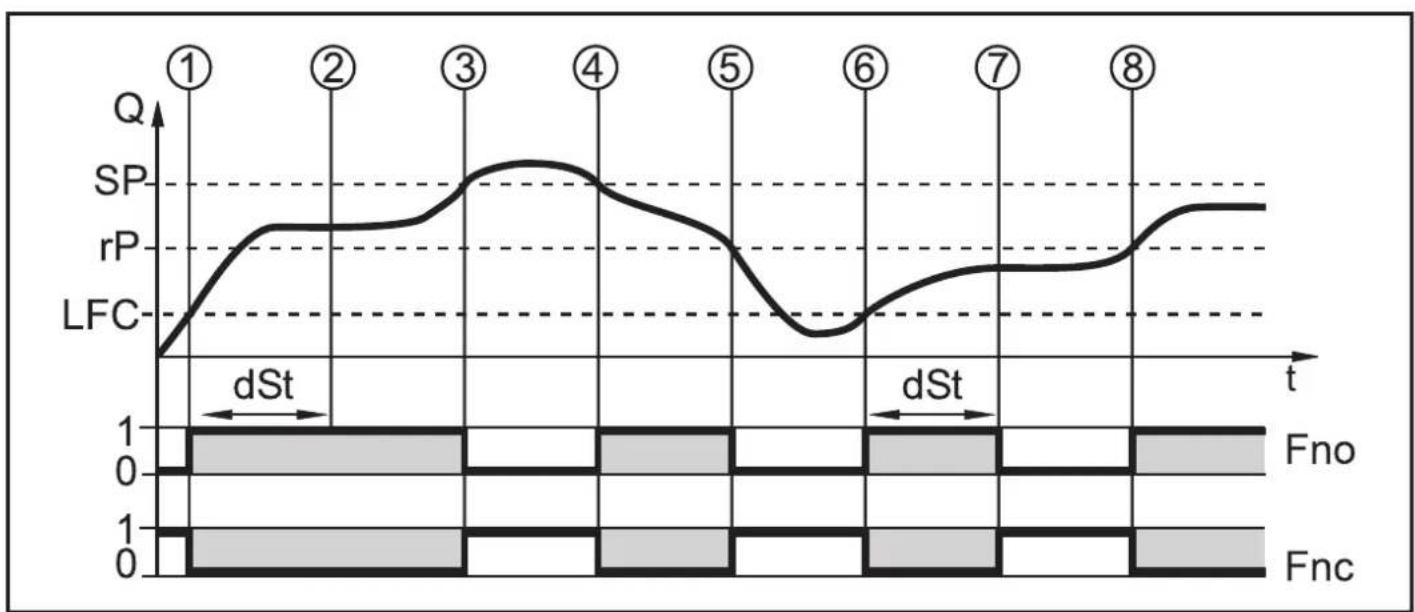

10.5.5 Temporisation de démarrage 38
10.5.6 Amortissement des valeurs mesurées 39
10.5.7 Comportement des sorties en cas de defaulted 39
10.5.8 Activer / désactiver la détction de tube vide 39
10.5.9 Detection de tube vide logique de commutation 39
10.5.10 Temporisation de la détction de tube vide 40
10.5.11 Detection de tube vide valeur limite 40
10.5.12 Type de comptage du totalisateur 40
10.5.13 Suppression de faibles débits 40

10.6 Fonctions de service 40

10.6.1 Lire les valeurs minimum et maximum 40
10.6.2 Menu de simulation 41
10.6.3 Remetre tous les parametes au réglage usine 41

11 Fonctionnement 41

11.1 Lecture de la valeur process 41
11.2 Changement d'affichage de la valeur process en mode RUN 41
11.3 Lire les valeurs de paramètres régliées 42

12 Correction d'erreurs 42
13Données techniques 44
14 Reglage usine 44

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'installeur du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparèils et des câbles contre l'endomma-gement.

FR

3 Fonctionnement et caractéristiques

L'appareil surveille des liquides. Il détecte les 3 paramètres process débit, quantité consommée et température du fluide.

3.1 Directive relative aux équipements sous pression (DESP)

Les apparèils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe des fluides 1 sur demande.

3.2 Application

Liquides conducteurs avec les propriétés suivantes :

• Conductivité: ≥ 20 μS/cm
• Viscosité: < 70 mm²/s à 40 °C; < 70 cST à 104 °F

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut cause des problèmes de radiodiffusion.

En cas de besoin, prendre des mesures de blindage CEM.

3.3 Remarque concernant SM0510 et SM2130

Un fonctionnement dans certaines conditions de surcharge peut entraîner la cavitation. Le fonctionnement avec cavitation peut endommager les parties sous pression.

Considerer les limites de cavitation ( Données techniques).

4 Fonction

• L'appareil détecte le début selon le principe de mesure electromagnétique.
• De plus, l'appareil détecte la température du fluide.
• Il dispose d'une interface IO-Link.
• L'appareil affiche la valeur process actuelle.

4.1 Traitement des signaux de mesure

L'appareil génére 2 signaux de sortie selon le paramétrage :

OUT1 / IO-Link : 5 options de sélection Paramétrage

• Signal de commutation pour la valeur limite pour le début 10.2.1

• Signal fréquence pour le début 10.2.4

• Signal d'impulsions pour le compteur totalisateur 10.3.1

• Signal de commutation pour compteur à préselection 10.3.2
• Signal de commutation pour détction de tube vide 10.5.8

OUT2:6 options de selection Paramétrage

• Signal de commutation pour la valeur limite pour le début 10.2.2
• Signal de commutation pour la valeur limite pour la tempereure
• Signal analogue pour le début 10.2.3
• Signal analogue pour la température 10.4.2
• Signal de commutation pour détction de tube vide 10.5.8
• Entrée pour un signal de remise à zéro (InD) → 10.3.7

4.2 Sens du débit

En plus de la vitesse du fluide et du débit, l'appareil détecte le sens du débit.

4.2.1 Sélection du sens du début (Fdir)

Le sens positif du début est marqué par une flèche sur l'appareil avec l'inscription "flow direction". Le sens du début peut être inverse ( 10.5.3) .

Marquer le sens du début changé (= nouveau sens positif du début) sur l'appareil avec l'étiquette fournie.

Débit... Affichage de la valeur process
correspond au sens de débit marqué + (positif)
en opposition au sens de débit marqué - (négatif)

4.3 Surveillance du volume consommé (ImP)

L'appareil dispose d'un compteur totalisateur interne. Il additionne continuèlement le volume consommé depuis la dernière remise à zéro. Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation.

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)
10.3.2 Contrôle du volume par compteur à préselection (OUT1)

4.3.1 Affichage et type de comptage du compteur totalisateur

Valeur du compteur :

• La valeur actuelle du compteur totalisateur peut être affichée ( 11.2) .
• En plus, la valeur avant la dernière remise à zéro est sauvégardée. Cette valeur peut aussi être affichée ( 11.2) .

Le compteur sauvegarde le débit additionné toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est régée, l'intervalle de temps écoulé est aussi sauvégarde. Une éventuelle perte de données peut donc être de 10 minutes au maximum.

Remise à zéro du compteur :

• Le compteur totalisateur peut être remis à zéro de façon différentes.

10.3.4 Remise à zéro du compteur manuelle
10.3.5 Remise à zéro du compteur contrôle en fonction du temps
10.3.7 Remise à zéro du compteur par un signal externe

• Si le compteur totalisateur n'est pas remis à zéro selon une des méthodes ci-dessus, il est remis automatiquement quand la valeur de début maximum possible sur l'afficheur est dépassee.

Prise en considération du sens du début :

• Lors de la totalisation du volume consommé, le compteur totalisateur prend en compte le sens du débit. Le paramètre [FPro] permet la définition des types de comptage suivants ( 10.5.12) :

[FPro] Type de comptage

0+ Les valeurs de débit négatives (en opposition au sens de début marqué) ne sont pas considérées pour la totalisation.

- + Les valeurs de débit négatives sont soustraites du volume consommé.

Suivant le réglage du type de comptage [FPro], le débit dans le sens négatif est pris en compte (- +) ou pas (0+) pour la totalisation :

FR

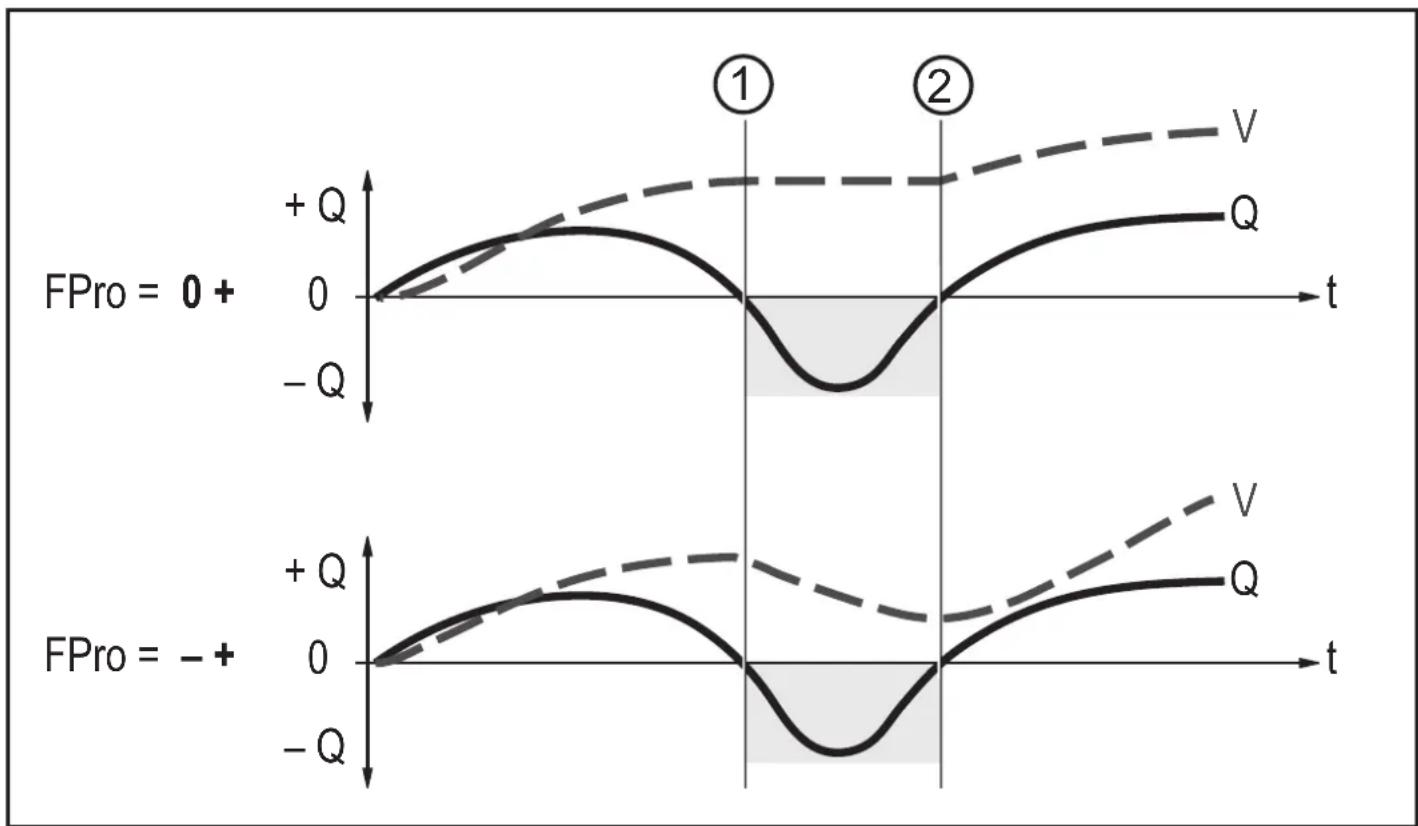

Fig. 1: Prise en compte du sens du débit pour la totalisation de la quantité consommée

+Q=sens positif du débit

• Q = sens négatif du début

V = débit absolu (= total des débits négatif et positif)

① Débit inversé en sens négatif
② Débit inversé en sens positif

Si le sens du débit est inversé, un débit minimum est pris en compte :

• LFC en sens négatif; +LFC en sens positif.

4.3.2 Surveillance du volume consommé par sortie d'impulsions

La sortie OUT1 fournit un signal d'impulsions chaque fois que le début regle ( 10.3.3 Valeur d'impulsions) est atteint.

4.3.3 Surveillance du volume consommé par compteur à préselection

Il y a 2 types de surveillance qui peuvent etre reglés via le parametre [rTo]:

[rTo] Sortie	Remise à zéro du compteur
OFF(→10.3.6)	OUT1 commute si le débit régé sous [lmPS] est atteint.	Le compteur à préselection est d'abord remis à zéro- si une remise à zéro manuelle est effectué (→10.3.4) ou- si la plage d'affichage maximale est dépassée.
1,2,... h1,2,... d1,2,... w(→10.3.5)	OUT1 commute seulement si le débit régé sous [lmPS] est atteint pendant le temps régé.	Le compteur à préselection est automatiquement remis à zéro après l'écoulement du temps et le comptage recommence.

4.4 Detection de tube vide

L'appareil reconnaît si les deux électrodes ne sont pas mouillées par le fluide. La détction de tube vide peut être activée / désactivée ( 10.5.8) . Si elle est active, l'appareil réagit sur un tube vide comme suit :

[SEnS] est affché.
Le débit est mis à zéro.

La détction de tube vide peut être réglée de deux manières : dépendante ou indépendante du temps ( 10.5.10)

4.5 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régles (débit ou température) sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenêtre peut être selectionnée. Exemple pour la surveillance du débit :

fonction hysteresis fonction fenetre

SP = seuil d'enclenchement

rP = seuil de déclenchement

HY = hysteresis

Hno = hystérisis normalement ouvert (normally open)

SP = valeur limite supérieure

rP = valeur limite inférieure

FE = fenêtre

Fno = fenêtre normalement ouvert (normally open)

Fnc = fenêtre normalement fermé (normally closed)

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement [SP] est d'abord défini et ensuite le seuil de déclenchement [rP] dont la valeur doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

En cas de réglage de la fonction fenêtre, la valeur limite supérieure [SP] et la valeur limite inférieure [rP] ont une hystérisis fixe de 0,25% de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du début.

4.6 Fonction analogue

• L'appareil fournit un signal analogique qui est proportionnel au début ou à la température du fluide.
• Le signal analogique peut être fourni en tant que signal de courant ou détension analogique.
• A l'intérieur de la gamme de mesure, le signal analogique est à 4...20 mA (sortie courant) ou 0...10 V (sortie tension).
• Si la valeur mesurée est hors de l'endetue de mesure ou en cas d'une erreur interne, les signaux de courant ou de tension indiqués dans la figure 1 sont fournis.
• L'etendue de mesure peut être mise à l'échelle :

[ASP2] déterminé à chaque valeur mesurée le signal de sortie est 4 mA ou 0 V.
[AEP2] déterminé à chaque valeur mesurée le signal de sortie est 20 mA ou 10 V.

Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'etendue de mesure.

Tableau 1 : Définition de termes

MAW Valeur initiale de l'étendue de mesure	Pour une étendue de mesure non mise à l'échelle (= réglage usine)
MEW Valeur finale de l'étendue de mesure
ASP2 Valeur minimum de la sortie analogue	Pour une étendue de mesure mise à l'échelle
AEP2 Valeur maximum de la sortie analogue

Figure 1: Caracteristique de sortie selon la norme IEC 60947-5-7.

Q: Débit (une valeur de début négative signifie un début en opposition au sens de début marqué).

T: Température

UL: Plage d'affichage non atteinte

OL: Plage d'affichage dépassée

cr.UL: Zone de détction non atteinte (erreur)

cr.OL: Zone de détction dépassée (erreur)

FOU=On: Réglage par défaut auquel le signal analogique passé à la valeur maximale en cas de défaut.*

FOU=OFF: Réglage par défaut auquel le signal analogique passé à la valeur minimale en cas de défaut.*

• Le type de défaut est affché : cr.UL, cr.OL, Err (→ 12).

① Signal analogue (tension ou courant)
(2) Valeur mesurée (débit ou température)
③ Zone de détction
(4) Plaged'affichage
⑤ Etendue de mesure

⑤ Signal analogue dans l'etendue de mesure en cas de réglage usine
⑥ Etendue de mesure mise à l'échelle
^* Signal analogue si I'etendue de mesure est mise a I'echelle

4.7 Sortie fréquence

L'appareil fournit un signal fréquence qui est proportionnel au débit.

En cas de réglage usine, le signal fréquence dans l'etendue de mesure est entre 0 et 1 kHz.

Le signal fréquence peut être mis à l'échelle :

FrEP = Signal fréquence en Hz fourni sur OUT1 si la valeur mesurée maximum FEP est atteinte.

Réglage usine: FrEP = 1 kHz = 100 %.

L'etendue de mesure peut être mise à l'échelle :

FEP = Valeur mesurée maximum à partir de laquelle OUT1 fournit le signal fréquence FrEP.

Figure 1: Caracteristique de la sortie fréquence
MAW = valeur initiale de l'étendue de mesure; MEW = valeur finale de l'étendue de mesure

① Signal fréquence
② Débit
(3) Plaged'affichage
(4) Etendue de mesure

4* Signal fréquence dans l'étendue de mesure en cas de réglage usine
⑤ Etendue de mesure mise à l'échelle
⑤ ^ 喜 Signal frquence si I'etendue de mesure est mise a I'echelle

4.8 Amortissement des valeurs mesurées (dAP)

La temporisation d'amortissement permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas d'une modification soudaine de la valeur de débit. La temporisation d'amortissement réglee mène à une stabilisation des sorties, de l'affichage et de la transmission de la valeur process via l'interface IO-Link. Les signaux [UL] et [OL] ( 12) sont définis en considérant la temporisation d'amortissement.

4.9 Temporisation de démarrage (dST)

La temporisation de démarrage dST a un effet sur les sorties de commutation de la surveillance du début.

Si la temporisation de démarrage est active (dST > 0): Dès que le début dépasse LFC (LFC = low flow cut-off → 4.10), les séquences suivantes se déroulent:

La temporisation de démarrage est démarrée.
Les sorties commutent en fonction de la programmation : ACTIVE avec fonction normalement ouverte, INACTIVE avec fonction normalement fermée.

Une fois que la temporisation de démarrage a commencée, il y a 3 possibilités :

1. Le débit augmente rapidement et atteint le seuil de commutation / plage acceptable pendant dST.

   Les sorties restent actives.

2. Le débit augmente lentement et atteint le seuil de commutation / plage acceptable après écoulement de dST.

   Les sorties deviennent inactives.

3. Le débit tombe en dessous de LFC pendant dST.

   Les sorties sont immédiatement remises à l'état initial ; dST est arrêté.

Exemple : dST avec fonction hystérésis

	Condition Réaction
1 D'ébit Q atteint LFC dST démarre, la sortie devient active
2 dST déroulé, Q a atteint SP la sortie reste active
3	Q tombe en dessous de SP mais reste au-dessus de rP	la sortie reste active
4 Q.tombe en dessous de rP la sortie devient	inactive
5 Q atteint de nouveau LFC dST démarre, la sortie devient active
6 dST déroulé, Q n'a pas atteint SP la sortie devient inactive
7 Q atteint SP la sortie devient active

Exemple : dST avec fonction fenêtre

	Condition Réaction
1 D'ébit Q atteint LFC dST démarre, la sortie devient active.
2 dST déroulé, Q a atteint la plage acceptable		la sortie reste active
3 Q dépasse SP (quitte la plage acceptable) la sortie devient inactive
4 Q tombe de nouveau en dessous de SP la sortie devient de nouveau active
5 Q tombe en dessous de rP (quitte la plage acceptable)		la sortie devient de nouveau inactive
6 Q atteint de nouveau LFC dST démarre, la sortie devient active
7 dST déroulé, Q n'a pas atteint la plage acceptable		la sortie devient inactive
8 Q atteint la plage acceptable la sortie devient active

4.10 Suppression de faibles débits (LFC)

Cette fonction permet de supprimer de faibles débits ( 10.5.13) . Des débits inférieurs à la valeur LFC sont évalués par le capteur comme arrêt (Q = 0) .

4.11 Simulation

Cette fonction permet de simuler des valeurs de début et de température ( 10.6.2). La simulation n'a pas d'effet sur le totalisateur ou le début actuel. Les sorties se comportent comme régées avant.

Lors du démarrage de la simulation, la valeur du totalisateur est sauvégardée et ensuite le totalisateur simulé est mis à 0. La valeur de début simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, la valeur de totalisateur initiale est restaurée.

Pendant la simulation, la valeur initiale reste sauvégardée sans changement même si un début réel s'écoule.

4.12 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

5 Montage

ATTENTION

Avec des températures de plus de 50^ (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.

Protégéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.
Fixer l'étiquette d'avertissement fournie sur le cable du capteur.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.

L'appareil peut être monté independament de la position si ce qui suit est assure:

• Il n'y a pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entière remplis.

5.1 Position de montage recommendée

Pour une utilisation optimale de la détction de tube vide, monter l'apparil selon la figure 1.

Exemple d'une installation optimale :

Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
Prévoir des distances suffisantes d'aspiration et d'évacuation. Ainsi des parasites dus aux coudes, aux vannes, aux réductions de diamètre et autres sont compensés. De plus : des systèmes d'arrêt et de commande ne doivent pas se trouver directement devant l'appareil.

S = perturbation; D = diamètre du tuyau; F = sens du débit

Montage devant ou dans un tuyau montant :

F = sens du débit

5.2 Position de montage non recommandée

Eviter les positions de montage suivantes :

F = sens du débit

5.3 Mise à la terre

En cas de montage dans un réseau de tuyau non raccordé à la terre (par ex. tuyaux en plastiques), l'appareil doit être mis à la terre (terre fonctionnelle).

Colliers de mise à la terre pour le connecteur M12 sont disponibles en access-soires ( www.ifm.com).

5.4 Installation dans le tuyau

Les apparêils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le tube.

Informations sur des raccords disponibles sur www.ifm.com.

Seuls les adaptateurs ifm garantissant un positionnement correct de l'appareil et l'étanchéité du raccord.

1. Visser l'adaptateur (B) dans le tuyau (A).
2. Insérer les joints (C) et installer l'appareil selon le sens du début (flow direction) marqué.

Pour le montage des adaptateurs au raccord process, utiliser des lubrifiants appropriés.

1. Visser l'adaptateur (B) à la main avec les raccords (D).
2. Serrer fermement les deux adaptateurs par un mouvement opposé (couple de serrage : 30 Nm).

Après le montage, des bulles d'air dans le système peuvent affecter la mesure.

Solution :

Rincer le réseau après le montage pour le dégazer

(quantité de rincege >15 l/min, 4 gpm).

Pour montage horizontal :

A cause de la construction, il reste toujours une petite quantité duFluidedans le tube de mesure après la coupure de la pompe.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

BK : noir

BN:brun

BU:bleu

WH:blanc

Couleurs selon DIN EN 60947-5-2

Exemples de circuits :

2 x commutation positive 2 x commutation négative

1 x commutation positive / 1 x analogue 1

× commutation négative / 1 x analogue

Broche 1 L+
Broche 3 L-
Broche 4 (OUT1)	• Signal de commutation : valeurs limites pour le débit • Signal d'impulsions : 1 impulsion chaque fois que le débit préseLECTIONné est atteint • Signal de commutation : le compteur totalisateur a atteint la valeur préselectionnée • Signal fréquence pour le débit • Signal de commutation : détention de tube vide • IO-Link
Broche 2 (OUT2/InD)	• Signal de commutation : valeurs limites pour le débit • Signal de commutation : valeurs limites pour la température • Signal analogique pour le débit • Signal analogique pour la température • Signal de commutation : détention de tube vide • Entrée pour le signal reset externe (InD)

7 Éléments de service et d'indication

□ LED allumée; □ LED clignote * La quantité consommée est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

7-8: LED indicatrices pour la sortie de commutation

LED 7: Etat de commutation OUT2 (allumée si la sortie 2 est commutée) LED 8: Etat de commutation OUT1 (allumée si la sortie 1 est commutée)

9: Affichage alphanumeric, 4 digits

• Débit actuel avec le réglage [SELd] = FLOW • Valeurs du compteur totalisateur avec le réglage [SELd] = TOTL • Température du fluide actuelle avec le réglage [SELd] = TEMP • Paramètres et valeurs de paramètres

10: Bouton [Enter]

• Sélection des paramètres • Lecture des valeurs régées • Validation des valeurs de paramètres Représentation en → 8 Menu: ○

11: Boutons haut [▲] et bas [▼]

• Sélection des paramètres • Activation de la fonction de réglage • Changer les valeurs de paramètres • Changement d'unité d'affichage en mode de fonctionnement normal (mode RUN) • Verrouillage / déverrouillage Représentation en → 8 Menu: ◁et ◁

8 Menu

Les paramètres en blanc sont indiqués en cas de réglage usine ( 14) .
Les paramètres en gris sont indiqués en cas de changement du réglage par défaut pour OU1 et OU2.

8.1 Menu principal

8.1.1 Explication du menu principal

Paramètres	Explication et possibilités de réglage
SP1 Valeur limite	ite supérieure pour le débit sur OUT1.
rP1 Valeur limite	ite inférieure pour le débit sur OUT1.
ImPS Valeur d'impulsions = débit pour lequel 1 impulsion est fournie.
ImPR Configuration	ation de la sortie pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation).
FEP Valeur de fréquence FrEP	débit maximum à partir de laquelle OUT1 fournit le signal fréquence FrEP
FrEP Signal fréquence qui est fourni sur OUT1 si FEP est atteint.
OU1 Fonction	de sortie pour OUT1 (débit) : - Hno, Hnc, Fno, Fnc : Signal de commutation pour les valeurs limites - ImP : Surveillance du volume consommé (fonction totalisateur) - dOU : Signal de commutation pour détention de tube vide - FRQ : Sortie fréquence
OU2 Fonction	de sortie pour OUT2 (débit ou température) : - Hno, Hnc, Fno, Fnc : Signal de commutation pour les valeurs limites - dOU : Signal de commutation pour détention de tube vide - I (signal de courant 4...20 mA), U (signal de tension 0...10 V) Fonction d'entrée pour OUT2 : - In.D: Entrée pour un signal externe de remise à zéro du compteur
ASP2 Valeur minimum	minimum de la sortie analogique pour débit et température sur OUT2.
AEP2 Valeur maximum	maximum de la sortie analogique pour débit et température sur OUT2.
SP2 Valeur limite	ite supérieure pour le débit ou la température sur OUT2.
rP2 Valeur limite	ite inférieure pour le débit ou la température sur OUT2.
DIn2 Configuration	tion de l'entrée pour un signal externe de remise à zéro du compteur.
EF	Fonctions étendues : Ouvrir les sous-menus.

8.2 Fonctions étendues - Réglages de base

8.2.1 Explication des fonctions etendues (EF)

rES Restaurer les réglages usine

rTo Remise à zéro du compteur de quantités consommées (totalisateur)

CFG Sous-menù réglages de base

MEM Sous-menù mémoire min/max

EPD Sous-menù tube vide

SIM Sous-menù simulation

8.2.2 Sous-menu réglages de base (CFG)

FOU1 Comportement de OUT1 en cas de défaut
FOU2 Comportement de OUT2 en cas de défaut
dST Temporisation de démarrage de la surveillance du débit (start-up delay)
P-n Logique de commutation des sorties : pnp / npn
dAP	Amortissement des valeurs mesurées : Constante d'amortissement en secondes
diS Fréquence de rafraîchissement et orientation de l'affichage
Uni Unité de mesure standard pour le débit
SELd	Unité de mesure standard de l'affichage : FLOW (valeur de débit), TEMP (température du fluide), TOTL (valeur actuelle du compteur)
SEL2	Paramètre de mesure standard pour l'évaluation de OUT2 : FLOW (débit) ou TEMP (température)
LFC	Suppression de faibles débits (low flow cut-off)
FPro	Type de comptage du totalisateur
Fdir	Sens du débit

8.3 Fonctions étendues - Mémoire min/max - Tube vide - Simulation

8.3.1 Explication des fonctions étendues (EF)

rES Restaurer les réglages usine

rTo Remise à zéro du compteur de quantités consommées (totalisateur)

CFG Sous-menù réglages de base

MEM Sous-menù mémoire min/max

EPD Sous-menù tube vide

SIM Sous-menù simulation

8.3.2 Sous-menu mémoire min/max (MEM)

HI.F Valeur	maximale du début mesuré dans le process
LO.F Valeur	minimale du début mesuré dans le process
HI.T Valeur	maximale de la température mesurée dans le process
LO.T Valeur	minimale de la température mesurée dans le process

8.3.3 Sous-menu tube vide (EPD)

EP.On Détction de tube vide active / inactive
dEP.E. Temporisation signal vide
dEP.F Temporisation signal plein
EP.Pr	Valeur mesurée actuelle de la détction de tube vide
EP.SP Seuil	de commutation de la détction de tube vide

8.3.4 Sous-menu simulation (SIM)

S.FLW Simulation valeur de début
S.TMP	Simulation valeur de température
S.Tim	Durée de simulation
S.ON	Démarrage simulation

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité d'env. 5 s, l'appareil se trouve en mode RUN (= mode de fonctionnement normal). Il exécutes ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

• Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)

• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est à 20mA (sortie courant) ou 10V (sortie tension) pendant le retard à la disponibilité.

10 Paramétrage

Les paramètres peuvent être régés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Un paramétrage peut également être effectué via l'interface IO-Link (→ 4.12).

ATTENTION

Avec des températures de plus de 50^ (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures.

Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

10.1 Paramétrage général

1. Changement du mode RUN au menu principal [Enter]
2. Sélection du paramètre souhaïté [▲] ou [▼]
3. Affichage de la valeur de paramètre régée [Enter]
4. Passage en mode de réglage [▲] ou [▼] > 1 s	(L'affichage clignote d'abord, ensuite en permanence)
5. Changement de la valeur de paramètre - en pas à pas en appuyant sur le bouton-pous-soir plusieurs fois - en continue en appuyant sur le bouton-poussoir en permanence	[▲] ou [▼]
6. Validation de la valeur de paramètre régée [Enter]
7. Retour au mode RUN > 30 secondes (timeout)	ouUtiliser [▲] ou [▼] pour naviguer dans les niveaux de menu jusqu'à ce que le mode RUN soit atteint.

10.1.1 Paramétrage dans les sous-menus

1. Changement du mode RUN au menu principal [Enter]
2. Changement aux sous-menus [▼] jusqu'à EF	[Enter]
3. Sélection du sous-menu souhaïté [▼] jusqu'à CFG, MEM, EPD ou SIM [Enter]
4. Sélection du paramètre souhaïté [▲] ou [▼]
5. Affichage de la valeur de paramètre régée [Enter]
6. Changer la valeur du paramètre → 10.1 Paramétrique général, étapes 4-7

10.1.2 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livraison : non verrouillé.

Le verrouillage est aussi possible via un module de paramétrage avec possibilité IO-Link.

Verrouiller	► S'assurer que l'appareil est en mode de fonctionnement normal. ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affché.
Déverrouiller	► S'assurer que l'appareil est en mode de fonctionnement normal. ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affché.

10.1.3 Timeout

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que le paramètre soit Change.

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance des valeurs limites pour le début (OUT1)

► Sélectionner [OU1] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc.► Sélectionner [SP1] et régler la valeur limite supérieure du débit.► Sélectionner [rP1] et régler la valeur limite inférieure du débit.

Menu principal :[OU1][SP1][rP1]

10.2.2 Surveillance des valeurs limites pour le début (OUT2)

► Sélectionner [SEL2] et régler FLOW. ► Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc. ► Sélectionner [SP2] et régler la valeur limite supérieure du début. ► Sélectionner [rP2] et régler la valeur limite inférieure du début.

Menu CFG : [SEL2] Menu principal : [OU2] [SP2] [rP2]

10.2.3 Sortie analogue débit (OUT2)

► Sélectionner [SEL2] et régler FLOW. ► Sélectionner [OU2] et régler la fonction analogue: I (4...20 mA) ou U (0...10 V). ► Sélectionner [ASP2] et régler la valeur de début à laquelle la valeur courant ou tension minimale est fournie. ► Sélectionner [AEP2] et régler la valeur de début à laquelle la valeur courant ou tension maximale est fournie

Menu CFG: [SEL2] Menu principal: [OU2] [ASP2] [AEP2]

10.2.4 Signal féquence débit (OUT1)

► Sélectionner [OU1] et régler FRQ. ► Sélectionner [FEP] et régler la valeur du début pour laquelle la fréquence régée en FrEP est fournie. ► Sélectionner [FrEP] et régler la fréquence.

Menu principal : [OU1] [FEP] [FrEP]

10.3 Réglages pour le contrôle des quantités consommées

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)

► Sélectionner [OU1] et régler lmP. ► Sélectionner [lmPS] et régler le volume pour lequel 1 impulsion est fournie (→ 10.3.3). ► Sélectionner [lmPR] et régler YES. > La répétition d'impulsions est active. La sortie 1 fournit une impulsion de comptage chaque fois que la valeur régée en [lmPS] est atteinte.

Menu principal : [OU1] [lmPS] [lmPR]

10.3.2 Contrôle du volume par compteur à préselection (OUT1)

► Sélectionner [OU1] et régler lmP. ► Sélectionner [lmPS] et régler le début pour lequel la sortie 1 commute (→ 10.3.3). ► Sélectionner [lmPR] et régler no. > La répétition d'impulsions n'est pas active. La sortie commute quand la valeur réglée en [lmPS] est atteinte. Elle reste commutée jusqu'à ce que le compteur soit remis à zéro.

Menu principal : [OU1] [ImPS] [ImPR]

10.3.3 Valeur d'impulsions

► Sélectionner [OU1] et configurer la surveillance du volume consommé : → 10.3.1 ou → 10.3.2. ► Sélectionner [lmPS]. ► Appuyer brièvement sur [Enter]. > La valeur réglée actuellément est affichée. ► Maintenir appuyé sur [▲] ou [▼] jusqu'à ce que "c c c c" soit affché. ► Appuyer sur [▲] ou [▼] pour sélectionner la plage de réglage. > A chaque fois que le bouton est appuyé, l'affichage change à la prochaine plage de réglage (le point decimal se décale et / ou la LED* change). ► Appuyer brièvement sur [Enter] pour valider la plage de réglage. ► Appuyer sur [▲] ou [▼] jusqu'à ce la valeur numérique souhaitée soit affichée. ► Appuyer brièvement sur [Enter]. * → 7 Éléments de service et d'indication

Menu principal : [OU1] [ImPS]

10.3.4 Remise à zéro du compteur manuelle

► Sélectionner [rTo] et régler rES.T. > Le compteur estREMIS à zéro.

Menu EF : [rTo]

10.3.5 Remise à zéro du compteur contrôle en fonction du temps

► Sélectionner [rTo] et régler la valeur souhaitée : intervalles d'heures (h), de jours (d) ou de semaines (w). ► Le compteur est remis à zéro automatiquement après la valeur régée.

Menu EF : [rTo]

10.3.6 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler OFF. > Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).

Menu EF: [rTo]

10.3.7 Remise à zéro du compteur par un signal externe

► Sélectionner [OU2] et régler la fonction InD. ► Sélectionner [DIn2] et régler le signal reset : - HIGH = reset avec signal haut - LOW = reset avec signal bas - +EDG = reset pour le front montant - -EDG = reset pour le front descendant.

Menu principal : [OU2] [DIn2]

10.4 Réglages pour la surveillance de température

10.4.1 Surveillance des valeurs limites pour la température (OUT2)

► Sélectionner [SEL2] et régler TEMP. ► Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc. ► Sélectionner [SP2] et régler la valeur limite supérieure de la température. ► Sélectionner [rP2] et régler la valeur limite pour la température.

Menu CFG : [SEL2] Menu principal : [OU2] [SP2] [rP2]

10.4.2 Sortie analogue température (OUT2)

► Sélectionner [SEL2] et régler TEMP. ► Sélectionner [OU2] et régler la fonction analogue: I (4...20 mA) ou U (0...10 V). ► Sélectionner [ASP2] et régler la température à laquelle la valeur courant ou tension minimale est fournie. ► Sélectionner [AEP2] et régler la température à laquelle la valeur courant ou tension maximale est fournie.

Menu CFG: [SEL2] Menu principal: [OU2] [ASP2] [AEP2]

10.5 Réglages par l'utilisateur (option)

10.5.1 Unité de mesure standard pour le débit

► Sélectionner [Uni] et régler l'unité de mesure. Le réglage n'est effectif que pour la valeur du début. La quantité consommée (valeur du compteur) est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

Menu CFG : [Uni]

10.5.2 Affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard FLOW = l'afficheur montre la valeur de début actuelle dans l'unité de mesure standard. TOTL = l'afficheur montre la valeur actuelle du compteur avec l'unité de mesure assurant un maximum d'exactitude. TEMP = l'afficheur montre la température actuelle du fluide en °C / °F. ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : d1 =actualisation de la valeur mesurée toutes les 50 ms. d2 =actualisation de la valeur mesurée toutes les 200 ms. d3 =actualisation de la valeur mesurée toutes les 600 ms. rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180°. OFF = L'affichage est désactivé en mode de fonctionnement. Mème si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

Menu CFG : [SELd] [diS]

10.5.3 Sens du débit

► Sélectionner [Fdir] et régler le sens du début : + = début en direction de la flèche de début (= réglage usine) - = début en opposition à la direction de la flèche de début ▷ cacher la flèche

Menu CFG : [Fdir]

10.5.4 Logique de commutation des sorties

► Sélectionner [P-n] et régler PnP ou nPn. Menu CFG :

[P-n]

10.5.5 Temporisation de démarrage

► Sélectionner [dST] et régler la valeur numérique en secondes.

Menu CFG : [dST]

10.5.6 Amortissement des valeurs mesurées

Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur 63% ).

Menu CFG : [dAP]

10.5.7 Comportement des sorties en cas de défaut

Sélectionner [FOU1] et régler la valeur :

1. Sortie de commutation :

2. On = la sortie 1 est fermée (On) en cas de défaut.

3. OFF = la sortie 1 est ouverte (OFF) en cas de défaut.
4. OU à sortie 1 est activée comme définir par les paramétres, indépendamment du cas de défaut.

2.Sortie fréquence:

• On = 130 % de FrEP.
• OFF = 0 Hz

• OU = continue
  Sélectionner [FOU2] et régler la valeur :

• Sortie de commutation :

• On = la sortie 2 est fermée (On) en cas de défaut.
• OFF = la sortie 2 est ouverte (OFF) en cas de défaut.
• OU à sortie 2 est activée comme définir par les paramétres, indépendamment du cas de défaut.
  2.Sortie analogue:
• On = le signal analogiqueonne à la valeur de défaut maximum ( 4.6)
• OFF= le signal analogiqueonnee a la valeur de defaut minimum ( 4.6)
• OU = le signal analogique correspond à la valeur mesurée.

10.5.8 Activer / désactiver la détction de tube vide

► Sélectionner [OU1] ou [OU2] et régler dOU. ► Sélectionner [EP.On] et régler la fonction : - OFF = détention de tube vide désactivée. - On = détention de tube vide activée.

Menu principal : [OU1] [OU2] Menu EPD : [EP.On]

10.5.9 Detection de tube vide logique de commutation

► Sélectionner [P-n] et régler PnP ou nPn. Menu CFG :

[P-n]

10.5.10 Temporisation de la détction de tube vide

► Sélectionner [dEP.E] et régler la temporisation de 0...30 s avec laquelle le signal est fourni avec tube vide. ► Sélectionner [dEP.E] et régler la temporisation de 0...30 s avec laquelle le signal est fourni avec tube plein.

Menu EPD : [dEP.E] [dEP.F]

10.5.11 Détction de tube vide valeur limite

► Sélectionner [EP.Pr] pour afficher la valeur actuelle de la détction de tube vide en %. ► Sélectionner [EP.SP] et régler le seuil de commutation de la détction de tube vide.

Menu EPD : [EP.Pr] [EP.SP]

10.5.12 Type de comptage du totalisateur

► Sélectionner [FPro] et régler la valeur : - + = addition des valeurs de début avec signe correct. 0+ = addition uniquement des valeurs de début positives.

Menu CFG : [FPro]

10.5.13 Suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite. Menu CFG :

[LFC]

10.6 Fonctions de service

10.6.1 Lire les valeurs minimum et maximum

► Sélectionner [HI.x] ou [LO.x] et dire la valeur. HI.F = début maximal, LO.F = début minimal HI.T = valeur maximale température, LO.T = valeur minimale tempéra-ture Effacer la mémoire : ► Sélectionner [HI.x] ou [LO.x]. ► Appuyer brièvement sur [Enter]. ► Maintenir appuyé sur [▲] ou [▼] jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Enter]. Il est utile d'effacer la mémoire lors que l'appareil fonctionne dans des conditions normales pour la première fois.

Menu MEM : [HI.F] [LO.F] [HI.T] [LO.T]

10.6.2 Menu de simulation

► Sélectionner [S.FLW] et régler la valeur de début à simuler. ► Sélectionner [S.FLW] et régler la valeur de température à simuler. ► Sélectionner [S.Tim] et régler la durée de la simulation. ► Sélectionner [S.On] et régler la fonction : - On : La simulation commence. Les valeurs sont simulées pendant la durée régée sous [S.Tim]. SIM est affchéé en alternance avec les valeurs process. Annulation avec [Enter]. - OFF : Simulation non active.

Menu SIM : [S.FLW] [S.TMP] [S.Tim] [S.On]

10.6.3 Remetre tous les paramètres au réglage usine.

► Sélectionner [rES]. ► Appuyer brièvement sur [Enter]. ► Maintenir appuyé [▲] ou [▼]. > [----] est affché. ► Appuyer brièvement sur [Enter]. → 14 Réglage usine. Il est utile que vous notice vos réglages dans ce tableau avant d'exécuter la fonction.

Menu EF: [rES]

FR

11 Fonctionnement

11.1 Lecture de la valeur process

Les LED 1-6 signalent qu'elle valeur process dans qu'elle unité est affichée actuellément.

La valeur process affichée par défaut (température, vitesse de début ou valeurs du compteur totalisateur) peut être préréglée 10.5.2 .

Il est possible de déterminer une unité de défaut pour la vitesse du début 10.5.1 .

11.2 Changement d'affichage de la valeur process en mode RUN

En mode RUN, appuyer brievement sur [▲] ou [▼].

L'appareil affiche la valeur mesurée actuelle pendant env. 30 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée ( 7)

11.3 Lire les valeurs de paramètres régliées

Appuyer sur [Enter].

• Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affché. Eventuellement changement au sous-menu 10.1.1.
  Appuyer sur [Enter].

  L'appareil affiche la valeur de paramètre correspondante. Àpès 30 s, il se remet en mode RUN.

12 Correction d'erreurs

L'appareil dispose de possibités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Affi-chage	Type Description	Correction Correction d'erreurs
IOE.n Erreur • Appareil défectueux / mauvais fonctionnement			Remplacer l'appareil.
SEnS Avertissement Signa		de capteur non valable. • Tube de mesure ne pas suffisamment rempli. • Fluide avec une conductivité trop faible.	Vérifier la position de mortage → 5 Vérifier la conductivité du fluide (≥ 20 μS/cm).
Aucun affichage	Erreur • Tension	d'alimentation trop basse. • Réglage [diS] = OFF	Vérifier la tension d'alienation. Modifier le réglage [diS] → 10.5.2
Loc	Avertissement Bouts des réglage sur l'appareil verrouillés, modification des paramètres refusée.		Déverrouiller l'appareil → 10.1.2
C.Loc	Avertissement Bouts des réglage sur l'appareil verrouillés, paramé-trage activé via la communication IO-Link.		Terminer le paramétrage via la communication IO-Link.
Affi-chage	Type Description	Option Correction d'erreurs
S.Loc Avertissement Boutons	S.	de réglage verrouil-lés via le logiciel de para-métrage, la modification des paramètres est refusée.	Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL Avertissement Plage d'affichage non atteinte. • Valeur de début entre -130 % ... -120 % MEW • Valeur de température entre -50...-40 °C / -58...-40 °F	Vérifier la plage de début plage de température.
cr.UL Erreur En dessous de la zone de détction. • Valeur de début < -130 % MEW • Valeur de température < -50 °C / -58 °F	Vérifier la plage de début plage de température.
OL Avertissement Plage d'affichage dépassée. • Valeur de début entre 120 % ... 130 % MEW • Valeur de température entre 100...110 °C / 212...230 °F	Vérifier la plage de début plage de température.
cr.OL Erreur Au-dessus de la zone de détction. • Valeur de début > 130 % MEW • Valeur de température > 110 °C / 230 °F	Vérifier la plage de début plage de température.
PArA Erreur Paramétrage en dehors de la plage valable.	Répéter le paramétrage.
SC1	Avertissement La LED d'état de commutation pour OUT1 clignote : Court-circuit OUT1.	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.
SC2	Avertissement La LED d'état de commutation pour OUT2 clignote : Court-circuit OUT2.	Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2.
Affi-chage	Type Description	Correction d'erreurs
SC Avertissement Les LED	d'état de communication pour OUT1 et OUT2 clignotent : Court-circuit des deux sorties.	Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.

MEW = valeur finale de l'endetue de mesure

13 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

14 Réglage usine

Paramètres Réglage	usine Réglage		utilisateur
	SMxxx0 SMxxx1
SP1 20 % * 20 %*
rP1 19,5 % * 19,5 %*
ImPS	0,1	0,02
lmPR	YES	YES
OU1	Hno	Hno
OU2	I	I
SP2 (FLOW)	40 % * 40 %	*
rP2 (FLOW)	39,5 % * 39,5	% *
SP2 (TEMP)	20 °C	68 °F
rP2 (TEMP)	19,6 °C	67,3 °F
ASP2 (FLOW)	0 % *	0 % *
AEP2 (FLOW)	100 % *	100 % *
ASP2 (TEMP)	-20 °C	-4 °F
AEP2 (TEMP)	80 °C	176 °F
FEP	100 % *	100 % *
FrEP	1 kHz	1 kHz
FDir ++
FPro - + - +
LFC 5 l/min 1,1 gpm
Dln2 +EDG +EDG
FOU1 OFF OFF
FOU2 OFF OFF
dST 0 0
P-n PnP	PnP
dAP	0,6 s	0,6 s
rTo	OFF OFF
diS	d2	d2
Uni	Lmin	gpm
SELd	FLOW	FLOW
SEL2	FLOW	FLOW
EP.On	OFF OFF
dEP.E 0 s	0 s
dEP.F	2 s	2 s
EP.SP	75 %	75 %
S.FLW	20 %	20 %
S.TMP	20 °C	68 °F
S.Tim	3 min	3 min

• de la valeur finale de l'endetue de mesure
