| Тип продукта | Напольная колонка 3-полосная |
| Марка | Sonus Faber |
| Модель | Olympica Nova III |
| Размеры (В x Ш x Г) | 1139 x 291 x 427 мм |
| Вес | 60 кг на колонку |
| Номинальное сопротивление | 4 Ом |
| Чувствительность | 92 дБ SPL |
| Частотный диапазон | 35 Гц – 35 000 Гц |
| Рекомендуемая мощность | 40–250 Вт на канал |
| Подключение | Клеммы для би-вайринга / би-амплификации |
| Функции | Регулировки звука (басы/высокие), возможность би-вайринга, би-амплификации, три-вайринга, три-амплификации |
| Питание | Пассивные, требуется внешний усилитель |
| Безопасность | Только для домашнего использования, избегайте чрезмерной громкости, соблюдайте безопасное расстояние (50 см) |
| Уход и чистка | Мягкая микрофибра сухая или слегка влажная, избегайте химических средств, воска, спирта |
| Гарантия | 2 года стандартная, продлевается при онлайн-регистрации |
| Запчасти и ремонтопригодность | Обращайтесь в авторизованный сервисный центр Sonus Faber |
| Общая информация | Акустика высокого класса для аудиофилов, пробковый конус, шелковый динамик |
Часто задаваемые вопросы - Olympica Nova III Sonus Faber
Вопросы пользователей о Olympica Nova III Sonus Faber
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство Olympica Nova III - Sonus Faber и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Olympica Nova III бренда Sonus Faber.

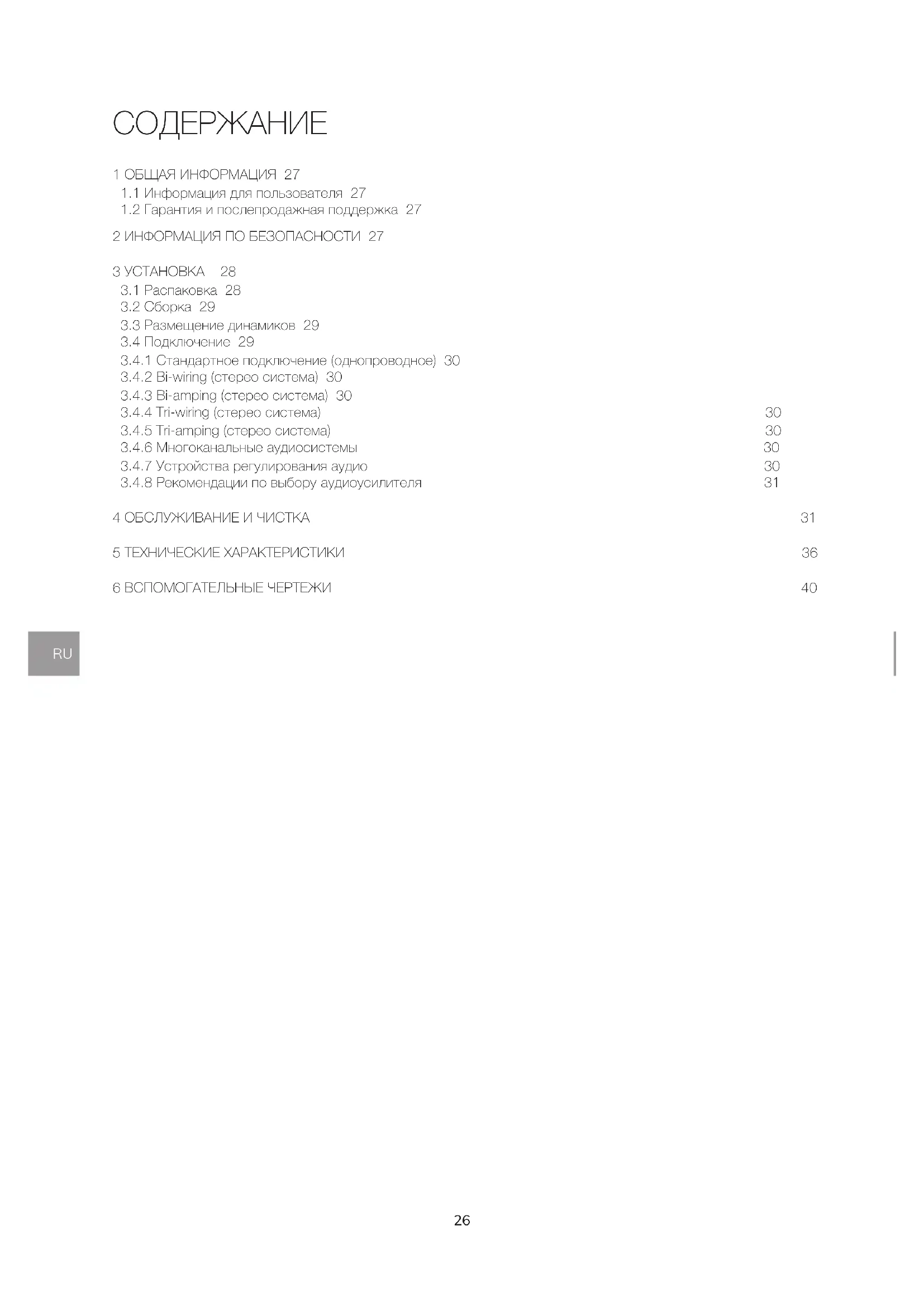

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Olympica Nova III Sonus Faber
1 ОБЩАЯ ИНФОРМАЦИЯ 27
1.1 Информация для пользователя 27
1.2 Гарантия и послепродажная поддержка 27
2 ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ 27
3 УСТАНОВКА 28
3.1 Распаковка 28
3.2 Сборка 29
3.3 Размещение динамиков 29
3.4 Подключение 29
3.4.1 Стандартное подключение (однопроводное) 30
3.4.2 Bi-wiring (стерео система) 30
3.4.3 Bi-amping (стерео система) 30
3.4.4 Tri-wiring (стерео система) 30
3.4.5 Tri-amping (стерео система) 30
3.4.6 Многоканальные аудиосистемы 30
3.4.7 Устройства регулирования аудио 30
3.4.8 Рекомендации по выбору аудиоусилителя 31
4 ОБСЛУЖИВАНИЕ И ЧИСТКА 31
5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 36
6 ВСПОМОГАТЕЛЬНЫЕ ЧЕРТЕЖИ 40
1 ОБЩАЯ ИНФОРМАЦИЯ
1.1 ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Уважаемый клиент,
Поздравляем и благодарим вас за покупку акустической системы для прослушивания вашей любимой музыки.
Эта акустическая система разработана с целью полного удовлетворения ожиданий даже самых требовательных пользователей. Наша цель состоит в том, чтобы вы получили наилучший результат прослушивания в полной
безопасности, поэтому, пожалуйста, прочитайте данное руководство по эксплуатации перед установкой.
Если у вас возникнут какие-либо сомнения или вопросы, обратитесь к техническому персоналу вашей торговой точки, официальному дистрибьютору Sonus faber в вашей стране или напрямую в компанию Sonus faber, написав по адресу customerservice@sonusfaber.com.
В завершение мы настоятельно рекомендуем вам зарегистрироваться онлайн на сайте www.sonusfaber.com, чтобы быть в курсе всех последних новостей, инициатив и промоакций бренда Sonus faber.
Наслаждайтесь своей любимой музыкой!
1.2 ГАРАНТИЯ И ПОСЛЕПРОДАЖНАЯ ПОДДЕРЖКА
Акустическая система разработана и изготовлена в соответствии с самыми высокими стандартами качества.
В случае возникновения неисправности или сбоя в работе, на все изделия Sonus faber распространяется стандартная гарантия, которая покрывает материальные, технические и производственные дефекты и/или несоответствия в течение 2 (двух) лет с момента покупки первоначальным собственником.
Примите к сведению, что срок действия гарантии можно продлить, зарегистрировав приобретенный продукт на сайте https://www.sonusfaber.com/en/register-product/.
С полным текстом гарантии можно ознакомиться по ссылке www.sonusfaber.com/warranty-policy..
Для вашего удобства также следует учитывать следующее:
- Гарантия на акустическую систему покрывает любые дефекты изготовления.
- Сохраните квитанцию в качестве доказательства покупки для предъявления продавцу в случае необходимости.
- Сохраните оригинальную упаковку системы, чтобы ее можно было транспортировать без повреждений в случае необходимости отправки в авторизованный сервисный центр.
- Акустическая система должны сопровождаться описанием обнаруженного ненадлежащего функционирования или неисправности.
Гарантия на изделие будет недействительна в следующих случаях:
- если изделие было разобрано или модифицировано лицами, не являющимися авторизованным сервисным центром Sonus faber;
- если изделие использовалось способом, не соответствующим указаниям, содержащимся в данном руководстве.
2 ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Прочтите это руководство по эксплуатации и храните его в доступном месте на случай возникновения любых вопросов по использованию акустических систем.
- Устанавливая акустику на стойки, обязательно полностью прикрутите шипы и разместите колонки со стойками на идеально горизонтальной, твердой и ровной поверхности
- Не кладите тяжелые предметы на акустическую систему, так как это может поставить под угрозу ее стабильность.
- Если акустическая система должна быть размещена на возвышенной опорной поверхности (например, на стеллажах, деревянных подставках и т.п.), следует предварительно убедиться, что эта поверхность способна выдержать вес системы. Следует также убедиться, имеется достаточное трение для предотвращения смещения элементов системы из-за вибраций, возникающих в нормальных условиях работы.
- Не ставьте на акустическую систему никаких предметов, содержащих легковоспламеняющиеся жидкости и материалы или вещества, которые могут разжижаться.
- Используйте одну из схем подключения, имеющихся в данном руководстве. Параллельное подключение двух или более громкоговорителей может повредить ваш усилитель. В случае сомнений обратитесь к вашему дилеру.
- Старайтесь не находиться в непосредственной близости от динамиков, если аудиосистема работает на большой громкости. Это может привести к необратимому повреждению слуха. Дети должны находиться на безопасном расстоянии не менее 50 см от громкоговорителя.
- Акустические системы создают электромагнитное поле, которое безвредно для людей и домашних животных, но может поставить под угрозу надлежащее функционирование электронного оборудования, такого как ЭЛТ мониторы или телевизоры, если оно находится в непосредственной близости. Если это произойдет, увеличьте расстояние от него до акустической системы. Не кладите кредитные или иные карты с магнитной полосой на акустическую систему.
- Технология функционирования динамиков основана на принципах электромагнетизма, поэтому пользователь должен избегать эксплуатации оборудования, которое генерирует сильные электромагнитные поля, так как это может повлиять на надлежащую работу динамика. Не размещайте передающие устройства, такие как мобильные телефоны, беспроводные телефоны, системы внутренней связи и т. п., на динамиках.
- Не подключайте динамики напрямую к системе распределения аудио постоянного напряжения (100 В, 70,7 В или аналогичной). Это может привести к серьезной перегрузке системы с возможным повреждением динамика и/или усилителя.
- Подсоединить колонку к источнику энергии PS1, прошедшему сертификацию на соответствие требованиям стандарта IEC 62368-1.
- Не размещайте аудиокабели и кабели электропитания в непосредственной близости друг от друга. Вблизи силовых кабелей присутствует электромагнитное поле, которое может привести к образованию неприятного гудящего шума. Если это произойдет, удалите аудиокабели и кабели питания друг от друга.
- Акустические системы предназначены для домашнего использования. Они не должны использоваться на высокой громкости с непрерывным распространением звука, как, например, для дискотек или для звукового усиления. При таком типе применения интенсивность используемого сигнала несовместима с правильной работой акустической системы и может привести к необратимому выходу из строя и, в некоторых случаях, к возгоранию.
3 УСТАНОВКА
3.1 РАСПАКОВКА
Ориентируясь по изображениям в разделе 6 (Вспомогательные чертежи), выполните распаковку, как показано на рисунке. Соблюдайте следующие общие указания:
- В случае массивных акустических систем рекомендуется открывать упаковку в месте, максимально приближенном к месту установки в комнате для прослушивания.
- Используйте нож для бумаги, чтобы открыть упаковку. Не вводите лезвие слишком глубоко, чтобы не повредить содержимое.
- Сохраните все упаковочные элементы на случай будущей транспортировки.
- Снимите наручные часы, браслеты, кольца и т. п., чтобы не поцарапать акустическую систему и ее отделку. Необходимо соблюдать также меры предосторожности для защиты акустической системы от воздействия любых металлических элементов, присутствующих на вашей одежде, таких как молнии, пуговицы, пряжки на ремнях, заклепки и т. п.
- Проверьте содержимое упаковки (см. раздел «Технические характеристики»). Если один или несколько элементов отсутствуют, сообщите об этом продавцу, у которого был приобретен товар.
- Не прикасайтесь к драйверам во время выполнения операций.
Крепко держите динамик обеими руками, чтобы не уронить его. В зависимости от веса акустической системы для выполнения указанных операций более безопасным и удобным образом могут потребоваться два человека.
Упаковочные материалы могут стать причиной загрязнения окружающей среды. Эти материалы не должны утилизироваться как бытовые отходы, они должны передаваться в центр сбора и переработки отходов.
Не оставляйте упаковочные материалы в доступном для детей месте! Они могут представлять опасность отравления или удушья в случае проглатывания.
При эксплуатации стоек, не используйте их с какими-либо другими акустическими системами, кроме тех, для которых они предназначены. Неправильное использование стоек может привести к их повреждению или повреждению акустических систем
Некоторые модели акустических систем могут быть оснащены струнным грилем, который находится в комплекте аксессуаров. Обратитесь к разделу 6 руководства (Вспомогательные чертежи) и тщательно следуйте инструкциям:
- Вставьте стержневые штифты струнного гриля в соответствующие направляющие, начиная с нижней части динамика.
- Растягивайте эластичные ленты гриля до тех пор, пока не сможете вставить стержневые штифты гриля в соответствующие направляющие в верхней части системы. Если вы хотите снять струнный гриль, сначала выньте стержневые штифты, начиная с верхней части динамика, а затем перейдите к основанию.
При установке или снятии струнного гриля, как описано выше, следите за тем, чтобы не повредить переднюю часть акустической системы.
3.2 СБОРКА
Внимательно ознакомьтесь с чертежами в разделе 6 (Вспомогательные чертежи).
3.3 РАЗМЕЩЕНИЕ ДИНАМИКОВ
Акустические системы разработаны для легкой установки в среде для прослушивания. Для получения наилучших эксплуатационных характеристик обратитесь к разделу 6 руководства (Вспомогательные чертежи). Конформация среды для прослушивания и размещение громкоговорителей могут повлиять на эффективность функционирования всей акустической системы.
Например, комнаты неправильной формы обычно улучшают акустику среды для прослушивания, так как они ограничивают образование стоячих волн, а комнаты в форме параллелепипеда являются потенциально более подходящими для создания сбалансированных звуковых образов.
Наличие ковров и штор положительно влияет на акустику окружающей среды, способствуя поглощению первых отражений и снижению реверберации.
Не существует точных и универсально применимых правил для каждого помещения. Тем не менее, один из хороших подходов к размещению динамиков в среде для прослушивания состоит в том, чтобы начать с разделения плана пола помещения для прослушивания, принимая за основу прямоугольную форму, на три зоны с равной площадью.
Следуя чертежу в разделе 6 (Вспомогательные чертежи), разместите динамики на первой линии (А) на достаточном расстоянии от боковых стен и расположите точку прослушивания на второй линии (В).
Таким образом нежелательные акустические эффекты, возникающие в результате интенсивных первых отражений, которые создают динамики, расположенные в непосредственной близости от стен и углов комнаты, будут сведены до минимума.
Оси акустических систем должны пересекаться над точкой прослушивания, создавая классический равносторонний треугольник в стереофонической конфигурации. Расположение динамиков так, чтобы они были буквально направлены в сторону ушей слушателя, позволяет значительно улучшить фокусировку звукового образа.
Учитывая, что иллюстрируемая процедура, направленная на создание квазиидеальных условий прослушивания, не может быть применена всеми нашими клиентами из-за объективных проблем, связанных с организацией среды обитания, рекомендуется располагать оба динамика вдали от углов комнаты и на расстоянии не менее 1 м от торцевых стен. Динамики должны находиться на расстоянии не менее 1,8 метра друг от друга.
Точка прослушивания должна находиться на высоте примерно 1,1 метра от пола.
Расстояние между самими динамиками, а также между динамиками и точкой прослушивания может быть впоследствии отрегулировано по желанию.
3.4 ПОДКЛЮЧЕНИЕ
После размещения акустической системы можно выполнять ее подключение. Следует руководствоваться иллюстрациями в главе 6.
Подключение должно выполняться с выключенными устройствами!
Соединительные клеммы, которыми оснащены колонки, позволяют подключать кабели с зачищенным концом, с соединителями «вилка» или «банан».
Акустические системы с двух- или трехпроводным подключением снабжены перемычками, которые позволяют выполнять различные схемы подключения. В зависимости от выбранной схемы эти перемычки можно удалить. Правильная затяжка и периодическая проверка клемм способствует получению и поддержанию оптимальной работы устройства.
3.4.1 СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ (ОДНОПРОВОДНОЕ)
Оно заключается в подключение колонок (обычно пары) к одному стереофоническому усилителю или к паре монафонических усилителей с использованием только одного биполярного силового кабеля для каждого канала. Выполнить подключение, как показано на соответствующем рисунке.
3.4.2 ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ (ТОЛЬКО ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ, ИМЕЮЩИХ ОТДЕЛЬНЫЕ ВХОДЫ ДЛЯ НИЗКИХ И СРЕДНЕ-ВЫСОКИХ ЧАСТОТ).
Эта схема позволяет дифференцировать биполярные силовые кабели, которые подключаются к секциям низких и средне-высоких частот колонок. Подключение колонок (обычно пары) производится к одному стереофоническому усилителю или к паре монофонических усилителей с использованием отдельных биполярных силовых кабелей для каждой входной секции акустической системы. Удалить перемычки и выполнить подключение, как показано на соответствующем рисунке.
3.4.3 ПОДКЛЮЧЕНИЕ БИАМПИНГ (ТОЛЬКО ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ, ИМЕЮЩИХ ОТДЕЛЬНЫЕ ВХОДЫ ДЛЯ НИЗКИХ И СРЕДНЕ-ВЫСОКИХ ЧАСТОТ).
Эта схема представляет собой эволюцию двухпроводного подключения и позволяет дифференцировать также усилители, подключаемые к секциям низких и средне-высоких частот акустической системы. Колонки (обычно пара) подключаются к двум отдельным стереофоническим усилителям или к двум парам монофонических усилителей с использованием отдельных биполярных силовых кабелей для каждой входной секции акустической системы. Удалить перемычки и выполнить подключение, как показано на соответствующем рисунке.
3.4.4 ТРЕХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ (ТОЛЬКО ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ, ИМЕЮЩИХ ОТДЕЛЬНЫЕ ВХОДЫ ДЛЯ ИНФРА-НИЗКИХ, СРЕДНЕ-НИЗКИХ И СРЕДНЕ-ВЫСОКИХ ЧАСТОТ).
Эта схема подключения является расширением двухпроводной схемы для колонок с тремя раздельными секциями входов. Подключение колонок (обычно пары) производится к одному стереофоническому усилителю или к паре монафонических усилителей с использованием отдельных биполярных силовых кабелей для каждой входной секции акустической системы. Удалить перемычки и выполнить подключение, как показано на соответствующем рисунке. Сохраняя перемычки между двумя парами входных терминалов (обычно для средненизких и средне-высоких частот), можно выполнить также двухпроводное подключение.
3.4.5 ПОДКЛЮЧЕНИЕ ТРИАМПИНГ (ТОЛЬКО ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ, ИМЕЮЩИХ ОТДЕЛЬНЫЕ ВХОДЫ ДЛЯ ИНФРА-НИЗКИХ, СРЕДНЕ-НИЗКИХ И СРЕДНЕ-ВЫСОКИХ ЧАСТОТ).
Эта схема подключения является расширением схемы биампинг для колонок с тремя раздельными секциями входов. Колонки (обычно пара) подключаются к трем отдельным стереофоническими усилителям или к трем парам монофонических усилителей с использованием отдельных биполярных силовых кабелей для каждой входной секции акустической системы. Удалить перемычки и выполнить подключение, как показано на соответствующем рисунке. Сохраняя перемычки между двумя парами входных терминалов (обычно для средненизких и средне-высоких частот), можно выполнить также подключение по схеме биампинг.
3.4.6 МНОГОКАНАЛЬНЫЕ АУДИОСИСТЕМЫ
Вышеизложенное применяется аналогичным образом также и в случае многоканальных систем. Очевидно, что схема подключения становится довольно сложной, так как количество усилителей увеличивается с увеличением количества каналов.
3.4.7 УПРАВЛЕНИЕ ЗВУКОМ
Акустические системы высокого класса дают пользователю возможность регулировать звук низких и/или высоких частот. Рекомендуемый масштаб регулировки зависит от вкуса слушателя и от конкретных особенностей помещения, то есть от звукопоглощения в комнате и от распространения низкочастотных компонентов звука.
При регулировке звука в определенных позициях общий импеданс акустической системы может уменьшиться на определенных частотах. Поэтому всегда рекомендуется использовать высококачественные кабели (с низким сопротивлением и с низким реактивным сопротивлением на погонный метр) и усилители мощности с высоким выходным током.
3.4.8 РЕКОМЕНДАЦИИ ПО ВЫБОРУ УСИЛИТЕЛЯ ЗВУКА
Выходная мощность, требуемая для усилителя в средних условиях использования, зависит от характеристик акустической системы (номинальный импеданс и чувствительность) и от условий прослушивания (средний уровень звука и расстояние прослушивания). В следующей таблице, в качестве примера, приводится случай колонки с номинальным сопротивлением 4 Ом и чувствительностью SPL 92 дБ.
| Расстояние прослушивания | Требуемая выходная мощность усилителя (мин. Pavg на канал*) | Соответствующая мощность звукового сигнала (на канал*) |
| 2 м 40 Вт 0,8 Вт | ||
| 2,5 м 63 Вт 1,3 Вт | ||
| 3 м 90 Вт 1,8 Вт | ||
| 3,5 м 125 Вт 2,3 Вт | ||
| *для среднего уровня прослушивания на расстоянии прослушивания 82 дБ SPL, музыкальный сигнал с коэффициентом усиления 20 дБ | ||
Звуковые программы с более высокими коэффициентами усиления требуют усилителей мощности с более высоким запасом выходного напряжения, тогда как как средняя мощность звукового сигнала обычно остается довольно низкой. Поэтому усилители следует выбирать с учетом не столько значения средней мощности, которая подается для низких уровней прослушивания, сколько с учетом управления теми очень короткими моментами, когда музыкальный сигнал достигает необычайно высоких пиков.
4 ОБСЛУЖИВАНИЕ И ЧИСТКА
Акустические системы не требуют каких-либо особых операций по техническому обслуживанию, кроме периодической общей чистки. В целях сохранности отделки акустических систем их следует накрывать входящей в комплект поставки пылезащитной накидкой из ткани, особенно если планируется не использовать систему в течение длительного времени.
Опасность повреждения корпуса акустической системы!
Не используйте чистящие средства, мебельный воск, жидкие моющие средства или спирт. Не используйте тряпки из грубой ткани.
Не используйте такие продукты, как воск или чистящие средства для чистки деревянных деталей, так как они могут оставить пятна или повредить древесину или саму акустическую систему. Используйте мягкую ткань (например, микрофибру, как та, которая входит в комплект), слегка смочив ее в случае необходимости жидкостью, входящей в поставляемый комплект для чистки. Древесина является натуральным живым материалом, подверженным воздействию окружающей среды. Рекомендуется устанавливать акустические системы вдали от источников тепла или окон, особенно в летние месяцы. Избегайте попадания на акустические системы прямых солнечных лучей. Используйте мягкую кисть для удаления пыли, которая может накапливаться на корпусе, на передних панелях и на самих динамиках, стараясь не повредить тонкие мембраны громкоговорителей. Для очистки мраморных частей основания акустической системы и стойки рекомендуется использовать ткань, смоченную водой или обычными жидкими нейтральными моющими средствами с низким содержанием щелочи. Не используйте агрессивные сильнодействующие химические продукты, такие как ацетон, трихлорэтилен, кислоты, абразивные вещества, сильные обезжирающие средства, спирт, лимон или вино. Для очистки металлических и стеклянных поверхностей, если они имеются, используйте входящую в комплект поставки ткань и жидкость. Прочие конкретные рекомендации и инструкции приведены в разделе 6 (Вспомогательные чертежи). Эти меры помогут вам поддерживать отличную работу вашей акустической системы в течение долгих лет. Со временем звучание улучшится благодаря приработке движущихся частей динамиков (мембран и подвески), и акустическая камера привыкнет к часто воспроизводимой музыке по мере ее проигрывания – так же, как это происходит с акустикой струнных инструментов!
5 TECHNICAL SPECIFICATIONS
5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Olympica Nova V Olympica Nova III | ||
| Акустическая система трех-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», напольная акустика. | трех-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», напольная акустика. | |
| Высокочастотный динамик H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DADTM. Неодимовая магнитная система. | H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DADTM. Неодимовая магнитная система. | |
| Среднечастотный динамик M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов. | M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов. | |
| Низкочастотный динамик 3 x W18XTR2-08 конус. Sonus faber спроектировал 180-мм легкую "сэндвич"-структуру сабвуфера. | 2 x W18XTR2-08 конус. Sonus faber спроектировал 180-мм легкую "сэндвич"-структуру сабвуфера. | |
| Кроссовер «Paracross topologyTM». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частоты кроссовера: 250 Гц и 2.500 Гц | «Paracross topologyTM». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частоты кроссовера: 250 Гц и 2.500 Гц. | |
| Частотный диапазон 32 Гц – 35.000 Гц 65 Гц – 35.000 Гц | ||
| Чувствительность (2.83В/1м) 90 дБ SPL 90 дБ SPL | ||
| Сопротивление 4 Ом 4 Ом | ||
| Рекомендуемая мощность усилителя | 60Вт – 400Вт без искажений | 50Вт – 300Вт без искажений |
| Максимальное подводимое напряжение (IEC 268-5) | 22 В rms 22 В rms | |
| Размеры (В x Ш x Д) | 1174,5 x 424 x 529,8 мм | 1104.5 x 376 x 459.8 мм |
| Вес | 44 кг | 35 кг |
| Olympica Nova II Olympica Nova I | ||
| Акустическая система двух-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», стоечная акустическая система. | двух-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», стоечная акустическая система». | |
| Высокочастотный динамик H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DADTM. Неодимовая магнитная система. | H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DADTM. Неодимовая магнитная система. | |
| Среднечастотный динамик M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов. | ||
| СЧ/НЧ динамик M15 XTR2-04, 150-миллиметровый | конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов. | |
| Низкочастотный динамик W18XTR2-08 конус. Sonus faber спроектировал 180-мм легкую "сэндвич"-структуру сабвуфера. | ||
| Кроссовер «Paracross topologyTM». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частоты кроссовера: 250 Гц и 2.500 Гц. | «Paracross topologyTM». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частота кроссовера: 2.500 Гц | |
| Частотный диапазон 40 Гц – 35.000 Гц 45 Гц – 35.000 Гц | ||
| Чувствительность (2.83В/1М) 88 дБ SPL 87 дБ SPL | ||
| Сопротивление 4 Ом 4 Ом | ||
| Рекомендуемая мощность усилителя | 50Вт – 250Вт без искажений | 35Вт – 250Вт без искажений |
| Максимальное подводимое напряжение (IEC 268-5) | 22 В rms 20 В rms | |
| Размеры со стойкой (В x Ш x Д) | 1036.5 x 359.7 x 422.5 мм 1078 x 282 x 395 мм | |
| Размеры без стойки (В x Ш x Д): | 355 x 199,5 x 395 мм | |
| Вес (колонка) | 30,7 кг 10,5 кг | |
| Вес (стойка) | 6,6 кг | |
| Olympica Nova Center II Olympia Nova Center I | ||
| Акустическая система | трех-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», напольная акустика. | двух-полосная, полностью пара-апериодический вентилируемый корпус «Stealth Ultraflex», стоечная акустическая система. |
| Высокочастотный динамик | H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DAD ^TM . Неодимовая магнитная система. | H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DAD ^TM . Неодимовая магнитная система. |
| СЧ/НЧ динамик | 2 x M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов. | |
| Среднечастотный динамик | 2 x M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber. Провод CCAW на звуковой катушке без вихревых токов.. | |
| Низкочастотный динамик | 2 x W18XTR2-08 конус. Sonus faber спроектировал 180-мм легкую "сэндвич"-структуру сабвуфера. | |
| Кроссовер | «Paracross topology ^TM ». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частоты кроссовера: 250 Гц и 1.550 Гц. | «Paracross topology ^TM ». Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap. Частота кроссовера: 1.550 Гц |
| Частотный диапазон 35 Гц – 35.000 Гц 45 Гц – 35.000 Гц | ||
| Чувствительность (2.83В/1м) | 90 дБ SPL 90 дБ SPL | |
| Сопротивление 4 Ом 4 Ом | ||
| Рекомендуемая мощность усилителя | 50Вт – 300Вт без искажений | 35Вт – 250Вт без искажений |
| 50Вт – 300Вт без искажений) | 22 В rms 20 В rms | |
| змеры со стойкой (В x Ш x Д) | 719,9 x 866 x 459,7 мм 688,6 x 616 x 397,8 мм | |
| азмеры без стойки (В x Ш x Д) | 278,1 x 866 x 459,7 мм 241,6 x 616 x 397,8 мм | |
| Вес (колонка) 29 кг 18 кг | ||
| Вес (стойка) 8 кг 8 кг | ||
| Olympica Nova Wall | |
| Акустическая система | двух-полосная, вентилируемый пассивный радиатор, настенная акустическая система. |
| Высокочастотный динамик | H28 XTR3. Шелковый купол 28 мм с подвижной катушкой DADTM.Неодимовая магнитная система. |
| СЧ/НЧ динамик | M15 XTR2-04, 150-миллиметровый конусный драйвер Sonus faber.Провод CCAW на звуковой катушке без вихревых токов. |
| Кроссовер | «Paracross topologyTM».Индукторы и новое поколение конденсаторов Sonus faber, разработанных в сотрудничестве с Clarity Cap.Частота кроссовера: 2.500 Гц |
| Частотный диапазон 50 Гц – 35.000 Гц | |
| Чувствительность (2.83В/1м) 87 дБ SPL | |
| Сопротивление 4 Ом | |
| Рекомендуемая мощность усилителя | 35Вт – 250Вт без искажений |
| 50Вт – 300Вт без искажений) 20 В rms | |
| Размеры (В x Ш x Д) | 562 x 309,3 x 234,5 мм |
| Вес (колонка) 9 кг |
6 ILLUSTRAZIONI/ILLUSTRATIONS ABBILDUNGEN/ILLUSTRATIONS/ ВСПОМОГАТЕЛЬНЫЕ ЧЕРТЕЖИ
