Бренд	Kärcher
Модель	HD 6164 M Cage
Тип продукта	Профессиональный аппарат высокого давления
Категория	Аппарат высокого давления
Размеры (Д x Ш x В)	460 x 420 x 970 mm
Типичный эксплуатационный вес	33 кг (модель 230В)
Электропитание	230 В ~ 1 фаза, 50 Гц
Подключенная мощность	3,1 кВт
Рабочее давление	15 МПа (150 бар)
Максимальное избыточное давление	22,5 МПа
Расход воды	9,3 л/мин
Макс. температура подачи	60 °C
Макс. давление подачи	1 МПа
Тип защиты	IPX5
Основной предохранитель	16 А (медленный)
Количество масла	0,25 л
Тип масла	15W40
Уровень звукового давления	74 дБ(A)
Уровень звуковой мощности	90 дБ(A)
Вибрация рука-рука	2,4 м/с²
Основные функции	Очистка высоким давлением, регулировка давления/расхода, работа с моющим средством, автоматическая остановка
Обслуживание и очистка	Очищать фильтр подачи воды каждую неделю; замена масла каждые 500 ч или 1 год; обслуживание в сервисном центре
Безопасность	Перепускной клапан с реле давления, предохранительный клапан, предохранительная защелка на пистолете
Включенные аксессуары	Ланс EASY!Lock, пистолет EASY!Force, напорный шланг 10 м, сопло, держатель шланга
Гарантия	В соответствии с условиями страны, дефекты материала или изготовления

Часто задаваемые вопросы - HD 6164 M Cage Kärcher

Какое рабочее давление у Kärcher HD 6164 M Cage?

Рабочее давление составляет 15 МПа (150 бар), максимальное избыточное давление 22,5 МПа.

Какое масло использовать и в каком количестве?

Используйте масло 15W40 в количестве 0,25 литра.

Как продуть аппарат перед первым использованием?

Открутите сопло, дайте воде стечь до прекращения пузырьков, затем закрутите сопло. При необходимости повторите несколько раз.

Можно ли использовать моющее средство с этим аппаратом?

Да, с дополнительной пенящей насадкой. Используйте только моющие средства Kärcher и соблюдайте дозировку.

Какова длина напорного шланга?

Поставляемый напорный шланг имеет длину 10 метров с соединением EASY!Lock.

Как обслуживать фильтр подачи воды?

Очищайте фильтр каждую неделю: открутите накидную гайку, выньте штуцер шланга с фильтром, промойте чистой водой и соберите обратно.

Что делать, если насос течет?

До 3 капель в минуту нормально. Если больше, обратитесь в сервисный центр.

Как подготовить аппарат к зимнему хранению?

Храните аппарат в незамерзающем помещении. В противном случае слейте воду и пропустите антифриз на основе гликоля в течение 1 минуты.

Каковы размеры и вес аппарата?

Аппарат имеет размеры 460 x 420 x 970 мм и весит около 33 кг.

Где найти запасные части?

Оригинальные запасные части доступны на сайте www.kaercher.com или у авторизованных дилеров.

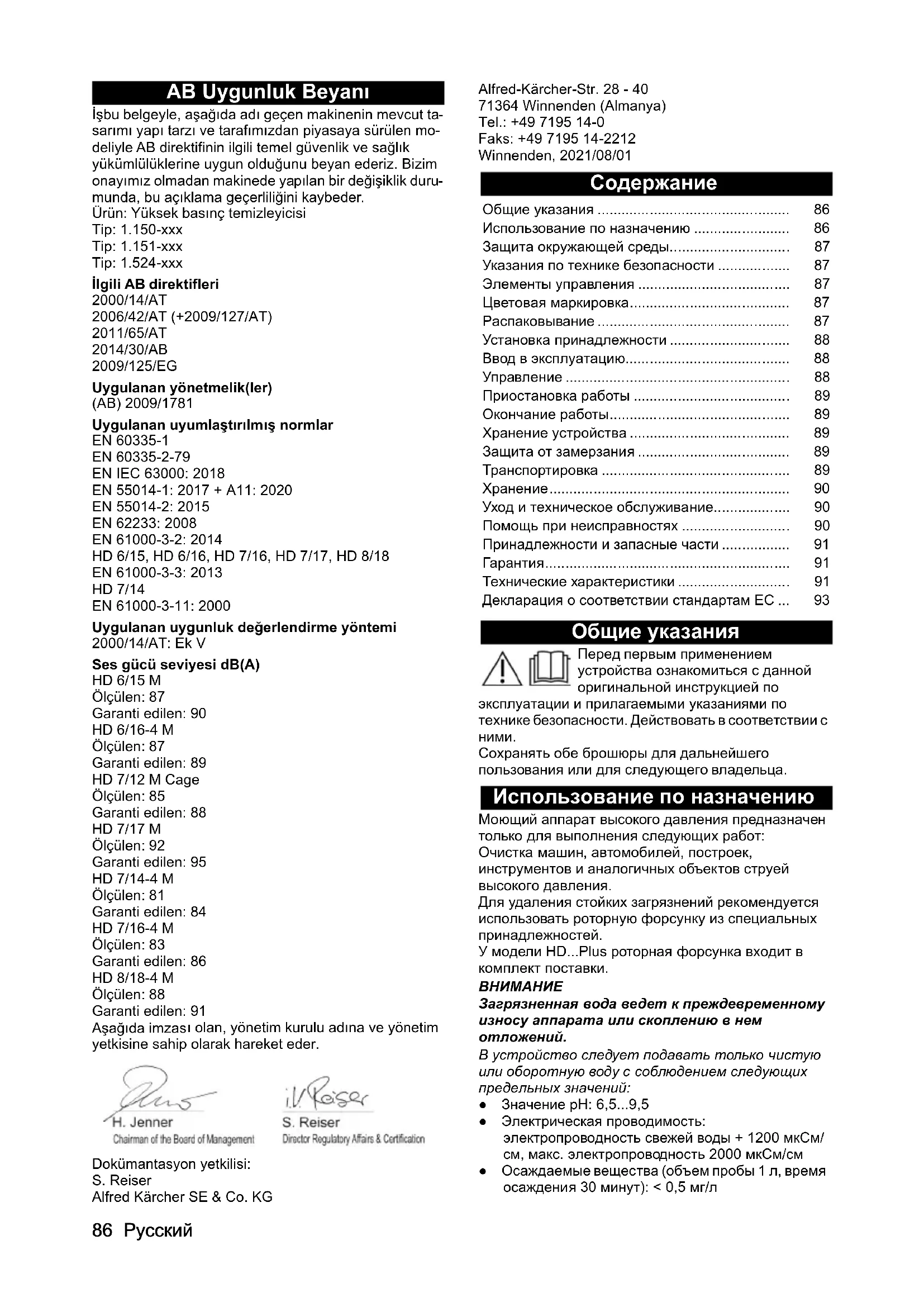

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HD 6164 M Cage Kärcher

Использование по назначению 86

Защита окружающей среды.... 87

Указания по технике безопасности 87

Элементы управления 87

Цветовая маркировка.... 87

Распаковывание 87

Установка принадлежности 88

Ввод в эксплуатацию.... 88

Управление 88

Приостановка работы 89

Окончание работы.... 89

Хранение устройства 89

Защита от замерзания 89

Транспортировка 89

Хранение.... 90

Уход и техническое обслуживание.... 90

Помощь при неисправностях 90

Принадлежности и запасные части 91

Гарантия.... 91

Технические характеристики 91

Декларация о соответствии стандартам ЕС ... 93

Общие указания

Перед первым применением

устройства ознакомиться с данной

оригинальной инструкцией по

эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Использование по назначению

Моющий аппарат высокого давления предназначен только для выполнения следующих работ:

Очистка машин, автомобилей, построек, инструментов и аналогичных объектов струей высокого давления.

Для удаления стойких загрязнений рекомендуется использовать роторную форсунку из специальных принадлежностей.

У модели HD...Plus роторная форсунка входит в комплект поставки.

ВНИМАНИЕ

Загрязненная вода ведет к преждевременному износу аппарата или скоплению в нем отложений.

В устройство следует подавать только чистую или оборотную воду с соблюдением следующих предельных значений:

• Значение pH: 6,5...9,5

- Электрическая проводимость: электропроводность свежей воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см

- Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут): < 0,5 мг/л

• Отфильтровываемые вещества: < 50 мг/л, без абразивных веществ
  • Углеводороды: < 20 мг/л
  • Хлорид: < 300 мг/л
  • Сульфат: < 240 мг/л
  • Кальций: < 200 мг/л
• Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)
• Железо: < 0,5 мг/л
  • Марганец: < 0,05 мг/л
  • Медь: < 2 мг/л
  • Активный хлор: < 0,3 мг/л
• Отсутствие плохих запахов

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Указания по технике безопасности

• Перед первым использованием устройства обязательно ознакомиться с указаниями по технике безопасности 5.951-949.0.
• Соблюдать национальные предписания в отношении жидкостных струйных аппаратов.
• Соблюдать национальные правила техники безопасности. Жидкостные струйные аппараты должны регулярно проверяться. Результат проверки должен быть зафиксирован документально.
• В устройство и принадлежности запрещается вносить изменения.

Символы на устройстве

Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.

Не направлять струю воды высокого давления на людей, животных, включенное электрическое оборудование или на само устройство. Оберегать

устройство от морозов.

Предохранительные устройства

Предохранительные устройства служат для защиты пользователя. Их запрещается выводить из строя или обходить.

Перепускной клапан, манометрический выключатель и предохранительный клапан

настроены и опломбированы на заводе. Настройки выполняются только сервисной службой.

Перепускной клапан с манометрическим выключателем

При снижении расхода воды с помощью регулятора давления и расхода открывается перепускной клапан, и часть воды возвращает на сторону всасывания насоса.

При отпускании спускового рычага высоконапорного пистолета манометрический выключатель отключает насос высокого давления, струя высокого давления выключается.

При нажатии спускового рычага насос снова включается.

Предохранительный клапан

Предохранительный клапан открывается в случае превышения допустимого рабочего избыточного давления, вода возвращается на сторону всасывания насоса.

Элементы управления

См. страницу с рисунками

① Защитная насадка
② Сопло
③ Регулятор давления и расхода *
④ Струйная трубка EASY!Lock
⑤ Высоконапорный пистолет EASY!Force
⑥ Предохранительный фиксатор

⑦ Спусковой рычаг

⑧ Разблокирующий рычаг

⑨ Шланг высокого давления EASY!Lock

⑩Дугообразная ручка

⑪ Держатель струйной трубки

⑫ Транспортировочный держатель для очистителя поверхностей*, роторного сопла*

⑬ Дугообразная ручка в форме звездочки рукоятки

⑭ Патрубок высокого давления EASY!Lock

15 Накидная гайка

⑯Шланговый штуцер

⑰Сетчатый фильтр

⑱ Подключение к источнику воды

19Выключатель устройства

⑳ Держатель кабеля, держатель шланга

* входит в комплект поставки не всех устройств

Цветовая маркировка

• Элементы управления для процесса очистки имеют желтый цвет.
• Элементы управления для технического и сервисного обслуживания выполнены серым цветом.

Распаковывание

1. При распаковывании проверить содержимое упаковки.

2. При обнаружении транспортных повреждений сразу проинформировать торгового представителя.

Установка принадлежности

Примечание

Система EASY!Lock быстро и надежно соединяет компоненты всего за один оборот резьбовой части.

1. Установить высоконапорное сопло на струйную трубку.
2. Установить и вручную затянуть накидную гайку (EASY!Lock).
3. Соединить струйную трубку с высоконапорным пистолетом и затянуть вручную (EASY!Lock). Рисунок А
4. Установить дугообразную ручку. Рисунок В

Закрепление шланга высокого давления

1. Соединить шланг высокого давления с высоконапорным пистолетом и патрубком высокого давления устройства и затянуть вручную (EASY!Lock).

Ввод в эксплуатацию

Электрическое подключение

⚠️ ОПАСНОСТЬ

Опасность травмирования при ударе электрическим током

С помощью штекера подключить устройство к электрической сети. Неразъемное соединение с электрической сетью запрещено. Штекер служит для отсоединения от сети.

Присоединяемые нагрузки см. на заводской табличке или в технических характеристиках.

1. Сетевой кабель размотать и уложить на пол.

2. Вставить сетевой штекер в розетку.

Подключение к источнику воды

Подключение к водопроводной линии

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность для здоровья при возврате загрязненной воды в сеть питьевого водоснабжения.

Соблюдать предписания водоснабжающего предприятия.

В соответствии с действующими предписаниями устройство категорически запрещается подключать к сети питьевого водоснабжения без системного разделителя. Следует использовать системный разделитель KÄRCHER или равноценный, соответствующий стандарту EN 12729, тип ВА. Вода, прошедшая через системный разделить, считается непригодной для питья. Системный разделитель всегда подключать к системе водоснабжения, а не напрямую к патрубку для подвода воды на устройстве.

1. Проверить давление, температуру и объем подаваемой на входе воды. Требования см. в разделе «Технические характеристики».
2. Системный разделитель и патрубок для подвода воды на устройстве соединить шлангом (мин. длина 7,5 м, мин. диаметр 1"). Питающий шланг не входит в комплект поставки.
3. Открыть трубопровод подачи воды.

Всасывание воды из резервуара

1. Навинтить всасывающий шланг (н-р для заказа 4.440-207.0) и фильтр (н-р для заказа 4.730-012.0) на патрубок для подвода воды.
2. Удалить воздух из устройства.

Удаление воздуха из устройства

1. Отвинтить сопло от струйной трубки.
2. Запустить устройство и дождаться отсутствия пузырьков в выходящей воде.
3. В случае проблем с удалением воздуха выключить устройство после 10 секунд работы. Несколько раз повторить процедуру.
4. Выключить устройство.
5. Навинтить сопло.

Управление

⚠️ ОПАСНОСТЬ

Опасность травмирования струей воды высокого давления

Ни в коем случае не фиксировать спусковой и предохранительный рычаги в нажатом положении. Не пользоваться высоконапорным пистолетом с поврежденным предохранительным рычагом. Перед началом любых работ на устройстве сдвинуть предохранительный фиксатор высоконапорного пистолета вперед.

Открывание/закрывание высоконапорного пистолета

1. Открывание высоконапорного пистолета: нажать предохранительный и спусковой рычаги.
2. Закрывание высоконапорного пистолета: отпустить предохранительный и спусковой рычаги.

Режим работы с высоким давлением

Устройство может работать в вертикальном или горизонтальном положении.

Примечание

Устройство оснащено манометрическим выключателем. Двигатель запускается только при открытом высоконапорном пистолете.

1. Установить выключатель устройства в положение «I».
2. Разблокировать высоконапорный пистолет, сдвинув предохранительный фиксатор пистолета назад.
3. Открыть высоконапорный пистолет.
4. На устройствах с регулятором давления и расхода: отрегулировать рабочее давление вращением регулятора давления и расхода.

Режим работы с моющим средством

Примечание

Для работы с моющим средством потребуется баллон с пенной насадкой (опция).

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность для здоровья при неправильном обращении с моющими средствами Соблюдать указания по технике безопасности на упаковке моющего средства.

ВНИМАНИЕ

Неподходящие моющие средства могут повредить устройство и очищаемый объект. Использовать только моющие средства, одобренные компанией KÄRCHER.

Соблюдать рекомендации по дозировке и указания к моющему средству.

В целях бережного отношения к окружающей среде экономно используйте моющие средства. Использование моющих средств KÄRCHER обеспечивает безотказную работу оборудования. Вы можете обратиться за консультацией, запросить наш каталог или информационные памятки по моющим средствам.

Рисунок С

① Пенная насадка
②Резервуар
③ Набор клапанов Количество добавляемого моющего средства: 3=высокое, 2=среднее, 1=низкое
④ Всасывающий шланг
⑤ Высоконапорный пистолет EASY!Force

1. Отвинтить резервуар.
2. Вставить нужный клапан во всасывающий шланг.
3. Залить моющее средство в резервуар.
4. Привинтить резервуар к пенной насадке.
5. Снять струйную трубку с высоконапорного пистолета.
6. Насадку для пены установить на высоконапорный пистолет и вручную затянуть соединение.
7. Запустить моющий аппарат высокого давления.

Рекомендованный метод очистки

1. Моющее средство экономно распылить на сухую поверхность и дать ему подействовать (не высыхать).
2. Смыть загрязнения струей высокого давления.

Промывка пенной трубки

Во избежание образования отложений моющего средства пенную трубку после использования необходимо промыть.

1. Отвинтить резервуар.
2. Слить остатки моющего средства в упаковку.
3. Заполнить резервуар чистой водой.
4. Привинтить резервуар к пенной насадке.
5. Вымыть остатки моющего средства, запустив пенную насадку примерно на 1 минуту.
6. Опорожнить резервуар.

Приостановка работы

1. Закрыть высоконапорный пистолет, устройство выключится.
2. Заблокировать высоконапорный пистолет, сдвинув предохранительный фиксатор вперед.

Примечание

При выключении устройства давление воды понижается прибл. на 70%. Это способствует снижению усилия включения на высоконапорном пистолете и увеличению срока службы устройства.

Продолжение работы

1. Разблокировать высоконапорный пистолет, сдвинув предохранительный фиксатор назад.
2. Открыть высоконапорный пистолет, устройство снова включится.

Окончание работы

1. Перекрыть подачу воды.
2. Открыть высоконапорный пистолет.
3. Установить выключатель устройства в положение «I» и запустить устройство на 5 - 10 секунд.

4. Закрыть высоконапорный пистолет.

5. Установить выключатель устройства в положение «0/OFF».

6. Обязательно сухими руками извлечь сетевой штекер из розетки.
7. Отсоединить линию подачи воды.
8. Открыть высоконапорный пистолет до снятия давления в устройстве.
9. Заблокировать высоконапорный пистолет, сдвинув предохранительный фиксатор вперед.

Хранение устройства

1. Положить струйную трубку с высоконапорным пистолетом на держатели струйной трубки.
2. Намотать сетевой кабель на держатель для кабеля/шланга.
3. Шланг высокого давления смотать и повесить над держателем для кабеля/шланга.

Защита от замерзания

ВНИМАНИЕ

Мороз способен повредить устройство, из которого не полностью слита вода.

Хранить устройство в месте, защищенном от мороза.

Если хранение в месте, защищенном от мороза, невозможно:

1. Слить воду.
2. Прокачать через устройство стандартный антифриз.
3. Запустить устройство макс. на 1 минуту, чтобы опорожнились насос и линии.

Примечание

Использовать стандартный автомобильный антифриз на основе гликоля. Соблюдать предписания производителя по обращению с антифризом.

Транспортировка

△ОСТОРОЖНО

Опасность травмирования, опасность повреждения

При транспортировке учитывать вес устройства.

ВНИМАНИЕ

Опасность повреждения

Оберегать спусковой рычаг высоконапорного пистолета от повреждений.

1. При транспортировке на значительные расстояния тянуть устройство за собой за дугообразную ручку.
2. При подъеме по лестнице подтягивать устройство ступень за ступенью.
3. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

Транспортировочный держатель для очистителя поверхностей или роторного сопла

1. Соединительный патрубок очистителя поверхностей или роторное сопло установить на

транспортировочный держатель на трубчатой раме.

1. Навинтить накидную гайку приблизительно на 1 оборот.

Хранение

△ОСТОРОЖНО

Опасность травмирования, опасность повреждения.

При хранении учитывать вес устройства.

1. Хранить устройство только во внутренних помещениях.

Уход и техническое обслуживание

⚠ ОПАСНОСТЬ

Опасность получения травмы от случайно запущенного устройства и удара электрическим током.

Перед выполнением любых работ на устройстве выключить устройство и вынуть сетевой штекер из розетки.

Проверка техники безопасности / договор о техническом обслуживании

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

Перед каждым началом работы

1. Проверить соединительный кабель на предмет повреждений, поврежденный кабель немедленно заменить силами авторизованной сервисной службы или профессионального электрика.
2. Проверить шланг высокого давления на предмет повреждений, поврежденный шланг немедленно заменить.
3. Проверить герметичность устройства. Допустимы 3 капли воды в минуту. При более значительной утечке обратиться в сервисную службу.

Еженедельно

1. Очистить сетчатый фильтр в патрубке для подвода воды.

Очистка сетчатого фильтра в патрубке для подвода воды

1. Отвинтить накидную гайку.
2. Извлечь шланговый штуцер с сетчатым фильтром.
3. Очистить снаружи сетчатый фильтр и промыть.
   Примечание: шестигранник шлангового штуцера выровнять относительно присоединения в устройстве.
   Установить шланговый штуцер с сетчатым фильтром.
4. Затянуть накидную гайку.

Каждые 500 часов эксплуатации, но не реже одного раза в год

1. Выполнить техническое обслуживание устройства силами сервисной службы.

2. Заменить масло.

Замена масла

Примечание

Количество и сорт масла см. в разделе «Технические характеристики»

1. Вывинтить 4 винта.

2. Снять кожух устройства. Рисунок D

3. Маслосливной шланг повернуть вниз и направить в емкость для сбора масла.

4. Вынуть заглушку из маслосливного шланга.

5. Снять крышку.

6. Вынуть пенистую вставку из масляного бака.

7. Подождать пока сольется все масло. Рисунок Е

8. Вставить заглушку в маслосливной шланг.

9. Маслосливной шланг повернуть вверх и зафиксировать.

10. Залить надлежащее количество масла.

11. Установить пенистую вставку в масляный бак.

12. Установить и прижать вниз крышку. Рисунок F

Помощь при неисправностях

⚠️ ОПАСНОСТЬ

Опасность получения травмы от случайно запущенного устройства и удара электрическим током.

Перед выполнением любых работ на устройстве выключить устройство и вынуть сетевой штекер из розетки.

Выполнять проверку и ремонт электрических компонентов только в авторизованной сервисной службе.

При повреждениях, не указанных в этом разделе, в случае сомнений или при четком указании обращаться в авторизованную сервисную службу.

Устройство не запускается

• Проверить соединительный кабель на предмет повреждений.
• Проверить сетевое напряжение.
• Если устройство перегрето:
  а Установить выключатель устройства в положение «0».
  b Дать устройству охладиться в течение как минимум 15 минут.
  с Установить выключатель устройства в положение «1».

- При дефекте электрики обратиться в сервисную службу.

В устройстве не достигается нужное давление

• Проверить размер сопла, см. раздел «Технические характеристики».
• Удалить воздух из устройства, см раздел «Удаление воздуха из устройства».
• Очистить сетчатый фильтр в патрубке для подвода воды.
• Проверить объем подаваемой воды, см. раздел «Технические характеристики».
• Очистить сопло.
• При необходимости обратиться в сервисную службу.

Негерметичность насоса

Допустимы до 3 капель вытекающей воды в минуту.

- При более сильной утечке поручить проверку устройства авторизованной сервисной службе.

Биение в насосе

- Проверить герметичность линии подачи воды.

• Удалить воздух из устройства, см раздел «Удаление воздуха из устройства».
• При необходимости обратиться в сервисную службу.

Недостаточное количество добавляемого моющего средства

• Залить моющее средство в баллон пенной насадки.
• Установить клапан большего размера во всасывающий шланг.
• Проверить всасывающий шланг и пенную насадку на предмет отложений моющего средства. Удалить отложения с помощью теплой воды.

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные

уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Технические характеристики

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Вариант в зависимости от страны эксплуатации
Страна EU CH EU GB
Электрическое подключение
Напряжение сети			V	230	230	230	230-240
Фаза ~ 1 1			1	1
Частота Hz 50 50 50 50
Потребляемая мощность			kW	3,1	2,3	3,3	3,1
Степень защиты				IPX5	IPX5	IPX5	IPX5
Сетевой предохранитель (инертный)			A	16	10	16	13
Удлинительный кабель 30 м			mm^2	2,5 2,5 2,5 2,5
Патрубок подвода воды
Давление на входе (макс.)			MPa	1	1	1	1
Температура на входе (макс.)			°C	60	60	60	60
Объем подачи (мин.)			l/min	13	13	13	13
Высота всасывания (макс.)			m	0,5	0,5	0,5	0,5
Рабочие характеристики устройства
Размер стандартного сопла				033	038	034	045
Рабочее давление			MPa	15	12	16	12
Избыточное рабочее давление (макс.)			MPa	22,5	18	24	18
Расход, вода			l/min	9,3	9,6	9,9	11,7
Сила отдачи высоконапорного пистолета			N	28,6	28,6	30,0	29,5
Размеры и вес
Типичный рабочий вес			kg	33	33	42	43
Длина			mm	460	460	460	460
Ширина			mm	420	420	420	420
Высота			mm	970	970	970	970

			HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Количество масла	I	0	, 2	5	0	, 2
Сорт масла	Тип	15W40 0W40 0W40 0W40

Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	m/s^2	2,4	2,4	2,8	2,8
Погрешность K	m^2	0,7	0,7	0,9	0,9	/
Уровень звукового давления	dB(A)	74		74		74
Погрешность K_pA	dB(A)	3		3		3
Уровень звуковой мощности L_WA Погрешность K_WA	d	B		(		A)

		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Вариант в зависимости от страны эксплуатации
Страна EU EU EU EU
Электрическое подключение
Напряжение сети	V	230	400	400	400
Фаза	~	1	3	3	3
Частота	Hz	50	50	50	50
Потребляемая мощность	kW	3,4	4,2	4,2	4,6
Степень защиты		IPX5	IPX5	IPX5	IPX5
Сетевой предохранитель (инертный)	A	16	16	16	16
Удлинительный кабель 30 м	mm^2	2,5 2,5 2,5 2,5
Патрубок подвода воды
Давление на входе (макс.)	MPa	1	1	1	1
Температура на входе (макс.)	°C	60	60	60	60
Объем подачи (мин.)	l/min	15	15	15	16
Высота всасывания (макс.)	m	0,5	0,5	0,5	0,5
Рабочие характеристики устройства
Размер стандартного сопла		043	042	040	042
Рабочее давление	MPa	14	16	17	18
Избыточное рабочее давление (макс.)	MPa	21	24	25,5	27
Расход, вода	l/min	11,5	11,6	11,6	12,5
Сила отдачи высоконапорного пистолета	N	32,3	34,5	35,5	41,8
Размеры и вес
Типичный рабочий вес	kg	42	43	36	45
Длина	mm	460	460	460	460
Ширина	mm	420	420	420	420
Высота	mm	970	970	970	970
Количество масла	l	0,35	0,35	0,20	0,35
Сорт масла	Тип	0W40	SAE 90	SAE 90	SAE 90
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	m/s^2	2,7 2,4 3,0 2,3
Погрешность K	m^2	0,8 0,7 0,8 0,7	/		s
Уровень звукового давления	dB(A)	68	70	79	75
Погрешность K_pA	dB(A)	3	3	3	3
Уровень звуковой мощности L_WA Погрешность K_WA	d	B	(	A)	8

Сохраняется право на внесение технических изменений.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Моющий аппарат высокого давления

Тип: 1.150-xxx

Тип: 1.151-xxx

Тип: 1.524-xxx

Действующие директивы ЕС

2000/14/EC

2006/42/EC (+2009/127/EC)

2011/65/EC

2014/30/EC

2009/125/EC

Применяемый(-ые) регламент(-ы)

(EC) 2009/1781

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Примененный метод оценки соответствия

2000/14/EC: Приложение V

Уровень звуковой мощности дБ(А)

HD 6/15 M

Измерено: 87

Гарантировано: 90

HD 6/16-4 M

Измерено: 87

Гарантировано: 89

HD 7/12 M Cage

Измерено: 85

Гарантировано: 88

HD 7/17 M

Измерено: 92

Гарантировано: 95

HD 7/14-4 M

Измерено: 81

Гарантировано: 84

HD 7/16-4 M

Измерено: 83

Гарантировано: 86

HD 8/18-4 M

Измерено: 88

Гарантировано: 91

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

Цветна маркировка 145

Разопаковане 145

Пускане в експлоатация 145

Обслужване 145

Пускане в експлоатация

Електрически извод

⚠️ ОПАСНОСТ

Работа с високо налягане

2000/14/EO: Приложение V

④ Струминна трубка EASY!Lock
