РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U280CQ01 Tripp Lite

Руководство пользователя

Беспроводное автомобильное зарядное устройство с разъемом USB-C, автофиксатором, зарядной площадкой (Qi) на 15 Вт и держателем телефона с возможностью крепления к лобовому стеклу/приборной панели/вентиляционной решетке

Модель: U280-CQ01

English 1 • Español 8 • Français 15

EAC

TRIPP·LITE

Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.

Характеристики продукта

• Технология Qi обеспечивает оптимизацию возможностей зарядки мобильных устройств при использовании последних моделей адаптеров, соответствующих требованиям стандартов Quick Charge (QC) 2.0/3.0
• Регулируемые фиксаторы зажимают устройство с поддержкой технологии Qi без применения усилий и высвобождают его при помощи кнопок, автоматически срабатывающих при касании
• Противоскользящие силиконовые подушки на внутренних поверхностях регулируемых фиксаторов прочно удерживают устройство при толчках и маневрах автомобиля или проезде дорожных неровностей
• Разъем USB-C рассчитан на входное питание 5 B/2 A; 9 B/1,67 A; 12 B/1,5 A
• Беспроводная (индукционная) зарядная площадка обеспечивает выходную мощность до 15 Вт
• Встроенная система защиты исключает возможности перегрева, перезарядки и короткого замыкания
• Универсальная совместимость со всеми смартфонами и другими устройствами*, соответствующими стандарту Qi
  * Совместимость с устройствами Apple iPhone 11/11 Pro/11 Pro Max/XS Max/XR/XS/X/8/8 Plus и Samsung Galaxy S10/S10 Plus/S10E/S9/S9 Plus/S8/S8 Plus/Note 9/Note 8/S7/S7 Edge/S6 Edge Plus/Note 5.

Комплект поставки

• Беспроводное автомобильное зарядное устройство
• Кронштейн для крепления к лобовому стеклу/приборной панели
• Фиксатор для крепления к вентиляционной решетке
• Кабель с разъемами USB-A и USB-C (длина 1 м)
• Руководство пользователя

Порядок сборки

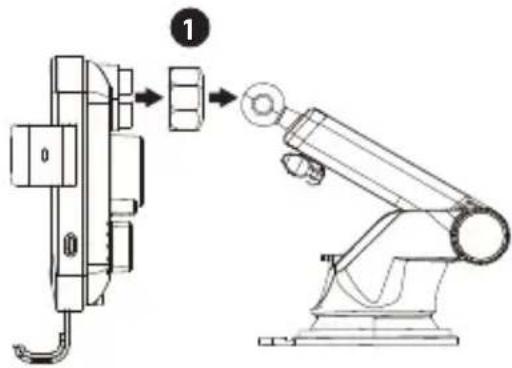

Для крепления к лобовому стеклу/приборной панели

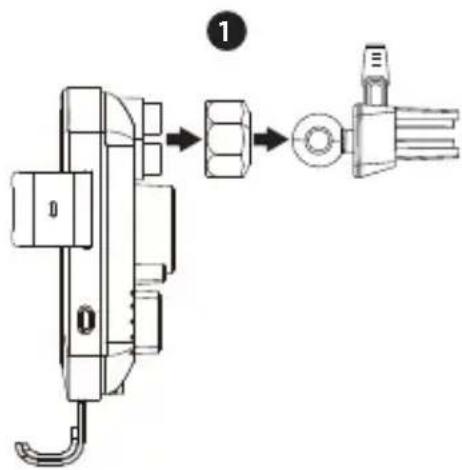

Для крепления к вентиляционной решетке

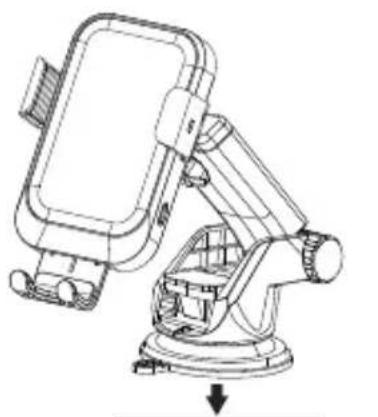

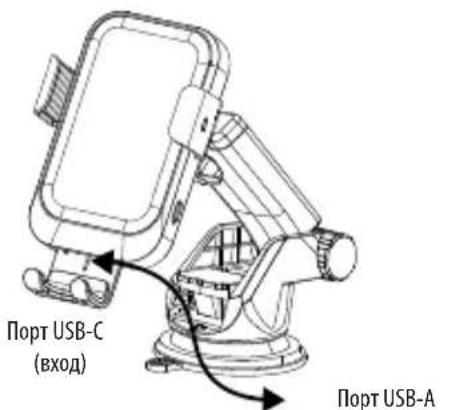

Для крепления к лобовому стеклу/приборной панели

Dashboard Surface Поверхность приборной панели

Port USB-C (вход) Port USB-A

( (источник питания)

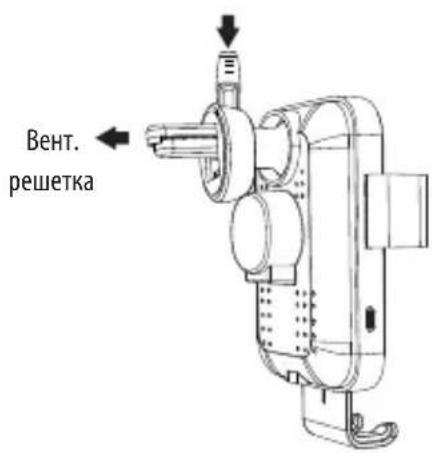

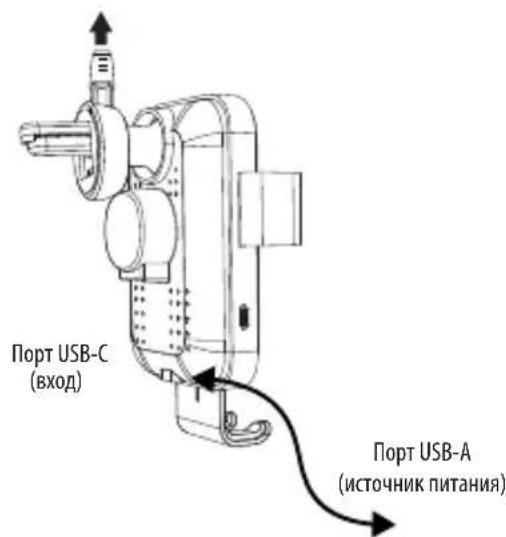

Для крепления к вентиляционной решетке

Вент. решетка

Порт USB-C (вход) Порт USB-A (источник питания)

Порядок эксплуатации

Примечания:

• Для обеспечения возможностей высокоскоростной зарядки (до 7,5 Вт для устройств Apple и 10 Вт для устройств Samsung) рекомендуется использовать адаптеры Quick Charge (QC) 2.0/3.0.
• При использовании телефонных чехлов толщиной более 5 мм скорость зарядки может уменьшаться.
• Магнитные или металлические элементы могут препятствовать процессу зарядки.

• Совместимость с устройствами Apple iPhone 11/11 Pro/11 Pro Max/XS Max/XR/XS/X/8/8 Plus и Samsung Galaxy S10/S10 Plus/S10E/S9/S9 Plus/S8/S8 Plus/Note 9/Note 8/S7/S7 Edge/S6 Edge Plus/Note 5.

• Подсоедините беспроводное зарядное устройство к блоку питания с разъемом USB-A через кабель с разъемами USB-A и USB-C.

Примечание. Рекомендуется использовать блоки питания QC 2.0/3.0.

2 После подключения к источнику питания светодиодные индикаторы вокруг автоматических кнопок загораются зеленым цветом, указывая на то, что зарядное устройство находится в режиме ожидания.

1. Нажмите на любую из автоматических кнопок, расположенных по обе стороны зарядного устройства, для раскрытия двух регулируемых фиксаторов. Поместите свой телефон на зарядное устройство. При этом указанные два фиксатора автоматически зажимают телефон. После этого загораются два светодиодных индикатора синего цвета, расположенные по обе стороны зарядного устройства, что указывает на выполнение зарядки телефона беспроводным способом.

Примечание. В случае помещения на зарядное устройство какого-либо металлического или намагниченного предмета срабатывает функция распознавания постороннего предмета (FBD). Это сопровождается 6-кратным миганием светодиодных индикаторов, расположенных вокруг автоматических кнопок, синим цветом, после чего электропитание зарядного устройства отключается.

1. Для снятия телефона с зарядного устройства нажмите на любую из автоматических кнопок, расположенных по обе стороны зарядного устройства, для раскрытия двух регулируемых фиксаторов.

Технические характеристики

Вход USB-C USB: 5 В/2 А; 9 В/1,67 А; 12 В/1,5 А
Выход 5 Вт; 7,5 Вт; 10 Вт; 15 Вт
Совместимость с технологией Qi Да
Частота переключения От 110 до 205 кГц
Диапазон рабочих температур От 0 до 40°C
Диапазон температур хранения От -10 до 50°C
Рабочий диапазон влажности	Относительная влажность от 10 до 80%, без образования конденсата
Диапазон влажности при хранении	Относительная влажность от 5 до 95%, без образования конденсата
Макс. выходная мощность для Apple iPhone До 7,5	Вт
Максимальная выходная мощность для Samsung Galaxy	До 10 Вт
Размеры (В x Ш x Г)	121 x 74 x 52 мм
Вес 0,2 кг

Гарантийные обязательства

Ограниченная гарантия сроком 2 года

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или уполномоченный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ ТРИРР LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

Гарантийные обязательства

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. Технические характеристики могут изменяться без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE
