РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 43LW310C LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Руководство по технике безопасности

LED TV*

* В LED-телевизоре LG установлен ЖК-дисплей со светодиодной подсветкой.

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

Правила по технике безопасности

Прежде чем пользоваться устройством, внимательно прочтите данные инструкции по техн безопасности.

ПРЕДУПРЕЖДЕНИЕ!

Не размещайте телевизор и пульт ДУ в следующих местах:

• под воздействием прямых солнечных лучей;
• в местах с повышенной влажностью, например, в ванной комнате;
• вблизи источников тепла, например, печей, обогревателей и др.;
• вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;
• в местах, не защищенных от дождя или ветра;
• вблизи сосудов с водой, например, ваз.

Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.

Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли. Это может привести к пожару.

Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.

Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль. Избыточная влага или пыль могут привести к поражению электрическим током.

Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств). В противном случае, возможно поражение электрическим током или иная травма.

Плотно вставляйте кабель питания в разъем. Если кабель питания вставлен неплотно, может возникнуть пожар.

Кабель питания не должен соприкасаться с такими предметами, как нагреватели. Это может привести к пожару или поражению электрическим током.

Не следует ставить тяжелые предметы или сам телевизор на шнур питания. Это может привести к пожару или поражению электрическим током.

Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх. Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.

При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях. Это может стать причиной пожара или поражения электрическим током.

Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей. Это может привести к возгоранию по причине перегрева.

При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся. Это может привести к нанесению вам травмы или повреждению телевизора.

Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей. Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь организма, следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.

Не разрешайте детям забираться или держаться за телевизор. Телевизор может упасть, что может привести к тяжелым травмам.

Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их. Если это произошло, немедленно обратитесь за медицинской помощью.

Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку. Возможно поражение электрическим током.

Не размещайте и не храните горючие вещества около устройства. Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.

Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройства. Возможно поражение электрическим током, пожар или иные травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.

Не распыляйте воду на устройство и не очищайте его горючими веществами (бензином или растворителем). Возможно поражение электрическим током или пожар.

Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану. Несоблюдение этих мер предосторожности может привести к нанесению вам травмы или повреждению устройства.

Не прикасайтесь к устройству или антенне во время грозы. Возможно поражение электрическим током.

Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение. Искра может вызвать пожар, и вы можете получить ожог.

Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство. Возможно поражение электрическим током или пожар.

Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:

• Устройство было подвергнуто электрическому разряду.
• Устройство было повреждено.
• В устройство попали посторонние предметы.
• Из устройства шел дым или странный запах.

Это может привести к пожару или поражению электрическим током.

Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания.

Пыль или влага, могут стать причиной утечки тока и нарушения изоляции, что может привести к пожару или поражению электрическим током.

На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

Не устанавливайте это устройство на стену, где оно может быть подвержено воздействию масляных паров (например, на кухне, рядом с плитой). Это может повредить устройство и привести к его падению.

Если в устройство (например, адаптер переменного тока, кабель питания, телевизор) попадет вода или другое вещество, отключите кабель питания и немедленно обратитесь в сервисный центр. В противном случае это может привести к пожару или поражению электрическим током.

Используйте только одобренные компанией LG Electronics адаптер переменного тока и кабель питания. В противном случае это может привести к пожару, поражению электрическим током, повреждению или деформации устройства.

Никогда не разбирайте адаптер переменного тока и кабель питания. В противном случае это может привести к пожару или поражению электрическим током.

При использовании адаптера соблюдайте осторожность во избежание ударов. Внешнее воздействие может привести к повреждению адаптера.

Убедитесь, что кабель питания надежно вставлен в разъем питания в телевизоре. (В зависимости от модели)

ВНИМАНИЕ!

Установите устройство в месте, где нет радиопомех.

Следует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны. Это может привести к поражению электрическим током.

Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой. Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой нанесение вам травмы или повреждение устройства.

При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к нанесению вам травмы.

Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

Используйте только крепления / аксессуары, рекомендованные изготовителем.

Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

При просмотре телевизора рекомендуется соблюдать расстояние, равное 2—7 диагоналям экрана телевизора. Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

Используйте только указанный тип батарей. Несоблюдение этого требования может привести к повреждению пульта ДУ.

Не используйте новые батареи вместе со старыми. Это может привести к перегреву и протечкам батарей.

Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

Не вставляйте неперезаряжаемые элементы питания в зарядное устройство.

Между пультом ДУ и датчиком не должно быть никаких предметов.

Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину. Иначе устройство может упасть, что приведет к нанесению вам травмы или повреждению устройства.

Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения). Это может стать причиной механического отказа или поражения электрическим током.

Соблюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:

• Расстояние между телевизором и стеной должно быть не менее 10 см.
• Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).
  • Не устанавливайте устройство на ковёр или подушку.
• Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.

В противном случае, может произойти возгорание.

Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.

Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.

Не допускайте скопления пыли на контактах разъемов или на розетке. Это может привести к пожару.

Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, настенные розетки и точки соединения провода с устройством.

Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.

Старайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.

При чистке устройства и его компонентов, сначала, отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью. Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель. Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).

Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже при выключении с помощью переключателя питания.

Отключая прибор от электрической розетки, беритесь рукой за вилку.

Отсоединение проводов внутри кабеля может привести к возгоранию.

При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели.

Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.

Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое. Иначе возможно получение травмы.

Любое обслуживание должны производить квалифицированные специалисты. Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).

Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.

Данная панель является усовершенствованной моделью и имеет разрешение в несколько миллионов пикселей. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ррт. Это не является неисправностью и не влияет на производительность и надежность устройства.

Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения (денежной компенсации).

В зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться.

Это происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

Отображение статичного изображения длительное время может привести к появлению остаточного изображения. Избегайте отображения неподвижного изображения в течение длительного времени на телевизоре.

Звуки, издаваемые устройством

Треск: который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации.

Гудение электрической цепи/жужжание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

Не используйте электроизделия высокого напряжения вблизи телевизора (например, электрическую мухобойку). В результате устройство может быть повреждено.

Подготовка

ПРИМЕЧАНИЕ

- Приведенное изображение может отличаться от вашего телевизора.

- Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.

- Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.

- Функции устройства могут быть изменены без уведомления в дальнейшем.

- Комплектация устройства может отличаться в зависимости от модели.

- Спецификации устройства или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций устройства.

- Для обеспечения оптимального соединения кабели HDMI и USB-устройства должны иметь корпус разъема толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель, который поддерживает USB 2.0, если кабель USB или флэш-накопитель USB не вставляется в порт USB на вашем телевизоре.

$$ ^ {*} A \leq 1 0 M M $$

$$ ^ {*} B \leq 1 8 M M $$

- Используйте сертифицированный кабель с логотипом HDMI.

- При использовании не сертифицированного кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения. (Рекомендуемые типы кабелей HDMI)

• Высокоскоростной HDMI-кабель (3 м или короче)
• Высокоскоростной HDMI-кабель с Ethernet (3 м или короче)

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных производителем, не являются гарантийным случаем.

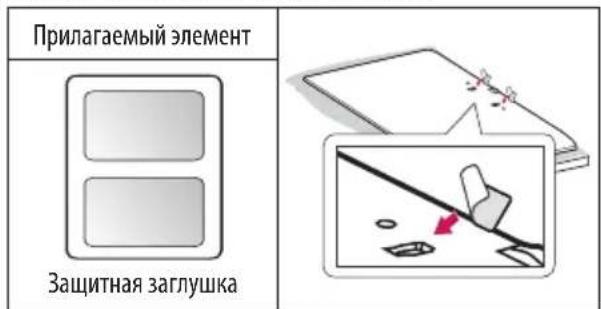

• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

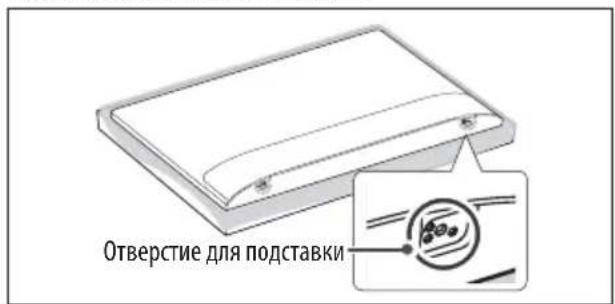

• При подсоединении подставки к телевизору положите его экраном вниз на стол, подложив мягкую ткань или упаковочный пакет, чтобы предотвратить появление царапин.
• Убедитесь в том, что винты правильно установлены и хорошо затянуты. (Если они не будут надежно затянуты, телевизор может наклониться вперед после установки.) Не затягивайте винты слишком сильно; в противном случае они могут быть повреждены и затянуты неправильно.

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления. Для приобретения этих принадлежностей обратитесь к дилеру. Данные устройства работают только с совместимыми моделями. Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

Светодиодные LED-часыLEC-003

AN-WF500Wi-Fi/Bluetooth адаптер

Поднятие и перемещение

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
  • Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.
• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не нажимайте на экран и на области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
- При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию / деформации, так как это может привести к повреждению экрана.
• При обращении с телевизором будьте осторожны, чтобы не повредить выступающие кнопки.

ВНИМАНИЕ!

• Избегайте касания экрана, так как это может привести к его повреждению.
• Не перемещайте телевизор за держатели для кабелей, т.к. они могут порваться, что может привести к травмам и повреждениям телевизора.

Использование кнопкок ТВ

Управляйте функциями телевизора нажимая кнопки или сдвигая кнопку-джойстик.

ПРИМЕЧАНИЕ

• В моделях серий LW30 отсутствуют функции джойстика, есть только кнопка включения/выключения питания.

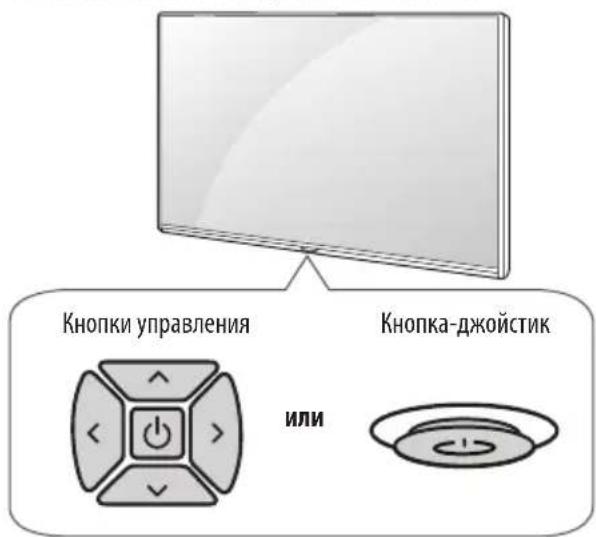

Кнопки управления или Кнопка-джойстик

Основные функции

		Включение питания (Нажмите)Выключение питания(Нажмите и удерживайте) ^1
		Управление громкостью
		Переключение ТВ каналов

1 Если кнопка Меню отображается на экране, выйти из меню можно нажатием и удерживанием этой кнопки.

Настройка меню

Когда телевизор включен, нажмите кратковременно кнопку Ⓧ Затем управляйте ТВ сдвигая кнопку джойстик или используйте кнопки управления.

	Выключение питания телевизора.
	Закрытие окон просмотра на экране и возврат к просмотру ТВ.
	Изменение источника входного сигнала.
	Открывает меню настроек.

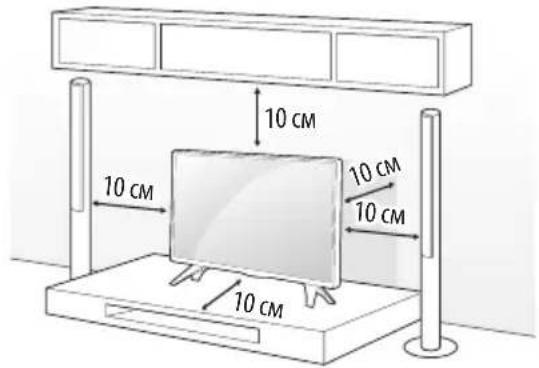

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

10 cm 10 cm 10 cm 10 cm

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Закрепление телевизора на столе

(этот компонент доступен не для всех моделей.)

Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования. Для закрепления телевизора на столе вставьте и затяните комплектный винт на задней панели подставки.

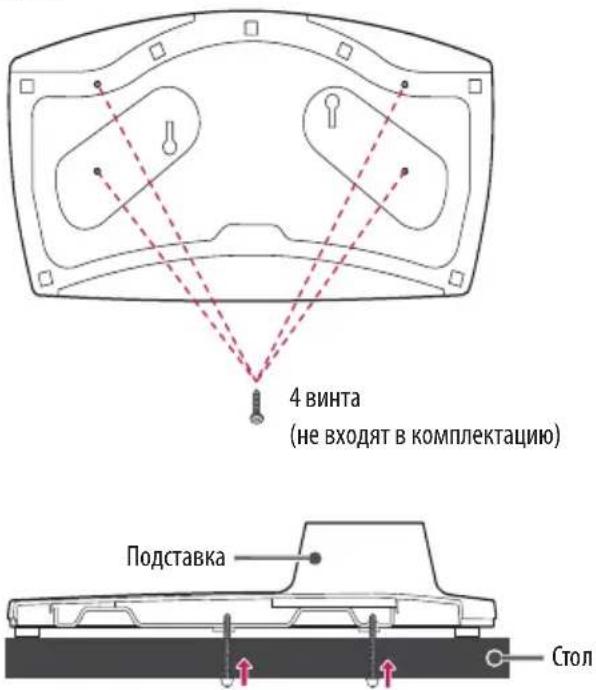

Тип А )

4 винта (не входят в комплектацию) Подставка Стол

ПРИМЕЧАНИЕ

- Винт: M5 x L (*L: толщина стола + 8–10 мм) Например, толщина стола: 15 мм, винт: M5 x L25

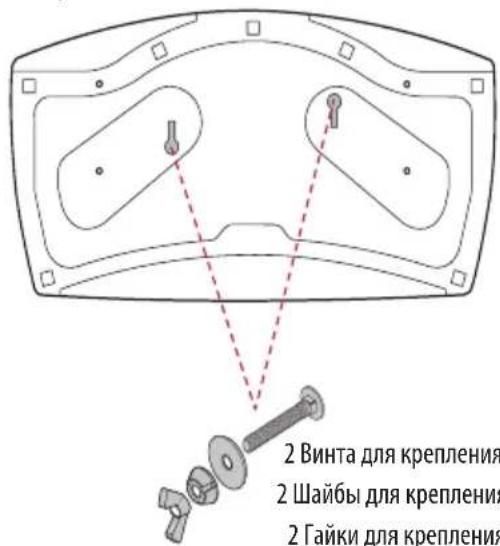

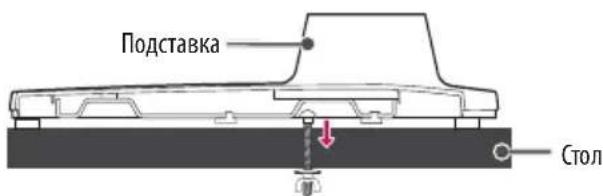

Тип В)

2 Винта для крепления 2 Шайбы для крепления 2 Гайки для крепления

2 Винта для крепления подставки, 2 Шайбы для крепления подставки, 2 Гайки для крепления подставки (поставляются вместе с изделием)

Подставка Стол

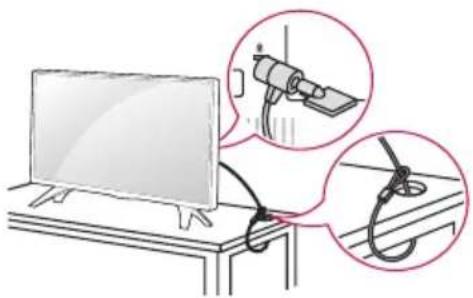

Использование системы безопасности Kensington

(этот компонент доступен не для всех моделей.)

- Приведенное изображение может отличаться от вашего телевизора.

Разъем системы безопасности Kensington находится на задней крышке телевизора. Дополнительная информация об установке и использовании приведена в руководстве к системе безопасности Kensington или на сайте http://www.kensington.com. Продевание кабеля системы безопасности Kensington через телевизор и отверстие в столе.

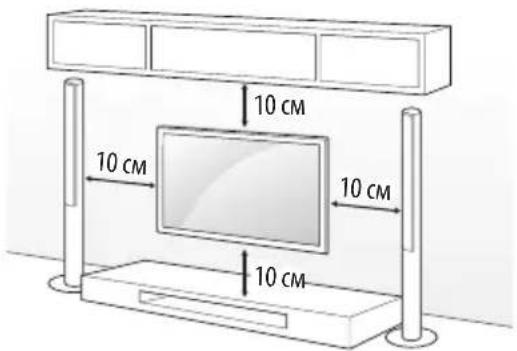

Закрепление телевизора на стене

(этот компонент доступен не для всех моделей.)

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов. Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам. Убедитесь в том, что шнур расположен горизонтально.

ВНИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используемая для крепления поверхность должна быть достаточно устойчивой и прочной.

- Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

Регулировка угла обзора телевизора

(этот компонент доступен не для всех моделей.)

Поверните телевизор на 20 градусов влево или вправо, чтобы улучшить видимость с места просмотра.

20°20°

ВНИМАНИЕ!

- При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы.

- Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению.

Крепление на стене

Прикрепите настенный кронштейн (приобретается отдельно) к задней поверхности телевизора и к стене, выровняв по уровню. Для монтажа на стену, из непрочных материалов, обязательно обратитесь к квалифицированому специалисту по монтажу и строительству. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене. Рекомендуется использовать кронштейн для настенного крепления LG, который обеспечивает удобство настройки положения с подключенными кабелями. Если вы используете кронштейн для настенного крепления другого производителя, рекомендуется использовать кронштейн, который обеспечивает надежное крепление устройства на стене и наличие достаточного места за устройством, для удобного подсоединения всех внешних устройств. Рекомендуется подключать все кабели до установки фиксированных настенных креплений.

10 cm 10 cm 10 cm 10 cm

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	32LW30**43LW31**32/43LW34**32/43LW54**	49LW31**49/55LW34*49/55LW54**
VESA (A x B) (мм) 200	x 200 300 x 300
Стандартный винт	M6 M6
Количество винтов	4	4
Кронштейндля настенногокрепления	LSW240BMSW240	LSW350BMSW240

A B

ВНИМАНИЕ!

- Отсоедините подставку перед установкой настенного крепления телевизора, выполнив процедуру подсоединения подставки в обратном порядке.

ПРИМЕЧАНИЕ

- При установке кронштейна для настенного крепления используйте прилагаемую защитную заглушку идущую в комплекте. Защитная заглушка обеспечит защиту отверстия от скапливания пыли и загрязнений. (Только если предоставлен элемент, приведенный в следующей форме)

Прилагаемый элемент Защитная заглушка

- При настенном креплении рекомендуется закрывать отверстие для подставки с помощью ленты для предотвращения скапливания пыли или попадания туда насекомых. (В зависимости от модели)

Отверстие для подставки

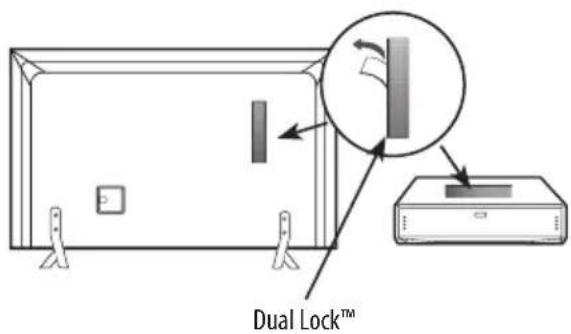

Использование замка Dual Lock™ (Двойной замок™)

(Только если предоставлен элемент, приведенный в следующей форме)

(за исключением 32LW30**)

(этот компонент доступен не для всех моделей.)

Прикрепите цифровую приставку к телевизору, и вы сможете использовать ее, когда она вам понадобится.

1 После удаления защитной бумаги с замка Dual Lock™ (Двойной замок™) приклейте его к телевизору и цифровой приставке, как показано на рисунке.

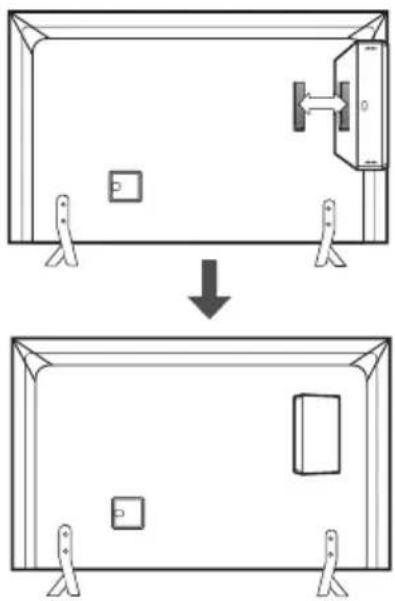

2 Прикрепите цифровую приставку к телевизору с помощью "липучки".

• Убедитесь, что на поверхности устройства нет посторонних веществ, и затем плотно присоедините Dual Lock™ (Двойной замок™).
• Перед креплением приставки к телевизору подождите, пока присоединенный Dual Lock™ (Двойной замок™) просохнет, по крайней мере, три дня.

Подключение внешних устройств

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства.

Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

- Процесс подключения внешнего устройства отличается в зависимости от модели.

- Подключите внешние устройства независимо от порядка расположения разъемов телевизора.

- При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.

- Инструкции по эксплуатации см. в документации внешнего устройства.

- При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.

- В режиме PC (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода PC (ПК) другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню ЭКРАН так, чтобы изображение стало четким.

- В режиме PC (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеокарты.

Подключение антенны

Подключите телевизионный антенный кабель (75 Ω) к входному гнезду в ТВ (Antenna/Cable).

- Для подключения нескольких телевизоров используйте антенный разветвитель.

- Если присутствуют помехи и Вы используете личную антенну, сориентируйте её в направлении на ТВ вышку.

- При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.

- Антенный кабель, усилитель и разветвитель в комплект поставки не входят.

- Поддерживаемый формат цифрового аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Подключение спутниковой тарелки

(Только для моделей с поддержкой спутникового ТВ)

Подключите кабель от спутниковой тарелки (75 Ω), или к специальной спутниковой розетке с проходом по питанию.

Подключение адаптера

- Подключите телевизор к адаптеру питания переменного тока, перед тем как подключить шнур питания телевизора к розетке.

Подключение CAM (CI) - модуля

Просмотр закодированных (платных) каналов в режиме цифрового ТВ.

- Проверьте, правильно ли установлен CAM (CI) - модуль в разъем PCMCIA. Неправильная установка модуля может привести к повреждению CAM (CI) - модуля и разъема PCMCIA.

- Если в телевизоре отсутствуют видеоизображение и звук при подключенном Cl+ CAM - модуле, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания.

Подключение внешних динамиков к аудиовыходу

: В зависимости от модели

ПРИМЕЧАНИЕ

• Используйте только с 3-контактным разъемом стерео 3,5 мм.
• Не подсоединяйте наушники к порту для подключения внешнего динамика.

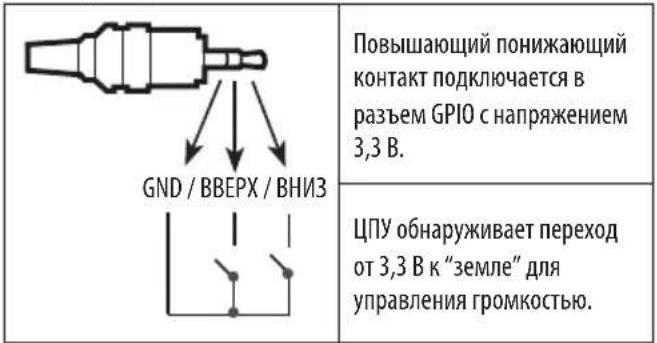

Управление громкостью через порт

(В зависимости от модели)
• Характеристики кабеля

Повышающий понижающий контакт подключается в разъем GPIO с напряжением 3,3 В. GND / BBEPX / BHI3 ЦПУ обнаруживает переход от 3,3 В к "земле" для управления громкостью.

Настройка сети

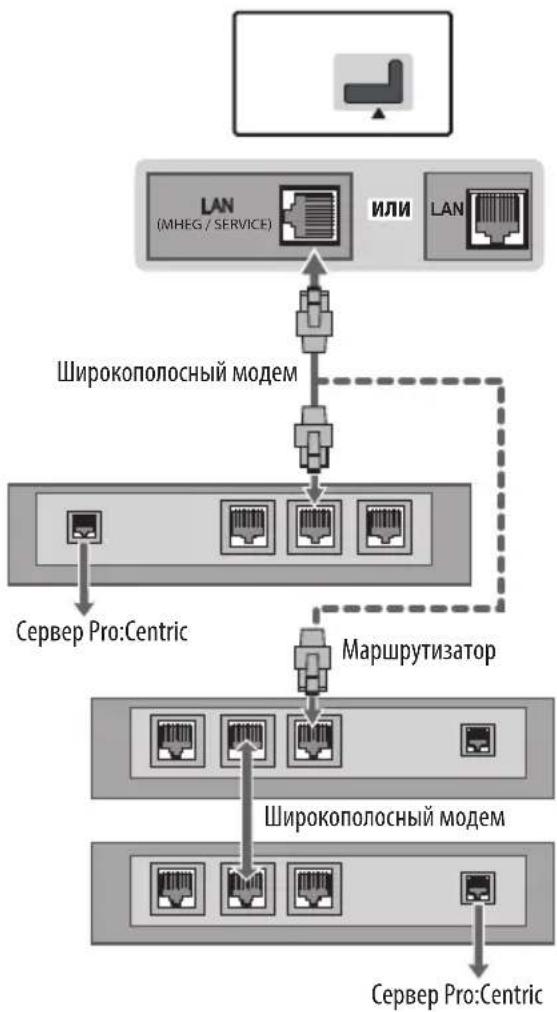

Подключение к проводной сети

Данный телевизор может быть подключен к серверу Pro:Centric с помощью порта LAN. После физического подключения телевизор должен быть настроен для работы в сети. Подключите кабель к порту LAN модема или роутера в сервере Pro:Centric к порту LAN телевизора.

ВНИМАНИЕ!

• Не подключайте модульный телефонный кабель к порту LAN.
- Поскольку существуют различные способы подключения, следуйте инструкциям вашего оператора связи или интернет-провайдера.

Другие подключения

Подключите телевизор к внешнему устройству. Для получения наилучшего качества изображения и звука подключите телевизор к внешнему устройству HDMI-кабелем. Не все кабели входят в комплект поставки.

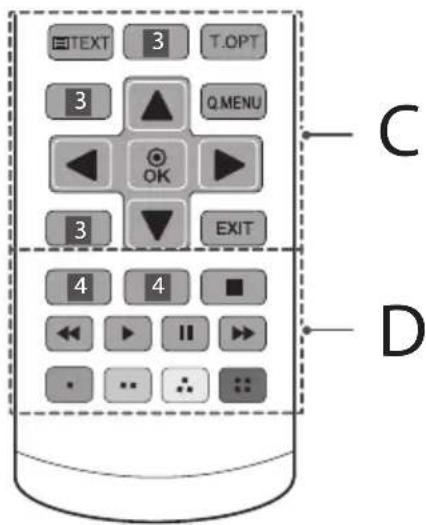

Пульт дистанционного управления (пульт ДУ)

Описания в данном руководстве относятся к кнопкам на пульте ДУ. Внимательно прочитайте настоящее руководство и правильно используйте пульт ДУ с телевизором.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учётом⊕ и указанных на маркировке в отсеке, и закройте крышку отсека. Для извлечения батарей выполните действия по их установке в обратном порядке.

Направляйте пульт ДУ на телевизор.

(ПИТАНИЕ) Включение и выключение телевизора.

TV/RAD 📄/ 📋 Переключение режимов: радио/ цифр. ТВ/ аналог. ТВ.

SUBTITLE Отображение субтитров в цифровых каналах (при вещании).

1 AD При нажатии кнопки AD включается функция аудио описаний. (В зависимости от модели)

1 АУМОБЕ адаптированных к просмотру режимов экрана. (В зависимости от модели)

1 RABENENERATI0 merov изображения. (В зависимости от модели)

1 (ВХОД), Номеняче источника входного сигнала. (В зависимости от модели) Цифровые кнопки Ввод чисел.

LIST Доступ к списку сохраненных программ.

Q.VIEW Возврат к ранее просматриваемой программе.

B

+Δ-Настройка уровня громкости.

FAV Доступ к списку избранных программ.

GUIDE Отображение программы передач.

^APV Последовательное переключение каналов.

^PAGE ∨ Постраничное пролистывание списков.

Кнопки телетекста (☐ TEXT, T.OPT) Эти кнопки используются для работы с телетекстом.

3 (HOME) Доступ к меню Home. (В зависимости от модели)

3 INFO① Отображение информации о текущей программе и входе. (В зависимости от модели)

3 Настройки), SETTING открывает меню настроек. (В зависимости от модели)

Q.MENU Доступ к быстрому меню.

Кнопки навигации (вверх/ вниз/ влево/ вправо)

Последовательная навигация в меню в выбранном направлении.

● ОБыбор меню или параметров и подтверждение ввода.

3 BACK, BACK Возврат на предыдущий уровень меню. (В зависимости от модели)

EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.

D

4 INFO Отображение информации о текущей программе или входе. (В зависимости от модели)

4 SIMPLINK Управление видеоустройствами, подключенными с помощью HDMI кабеля, через функцию HDMI-CEC. Открывает меню настроек «SIMPLINK». (В зависимости от модели)

4 ● REC/* Начало записи и отображение меню записи. (В зависимости от модели и страны)

4 AD При нажатии кнопки AD включается функция аудио описаний. (В зависимости от модели)

Кнопки управления (■, ▶, ||, ◀, ▶) Управление медиаконтентом.

Цветные клавиши Доступ к специальным функциям некоторых меню.

(◦: Красная, ⚫: Зеленая, ⚫: Желтая, ⚫: Синяя)

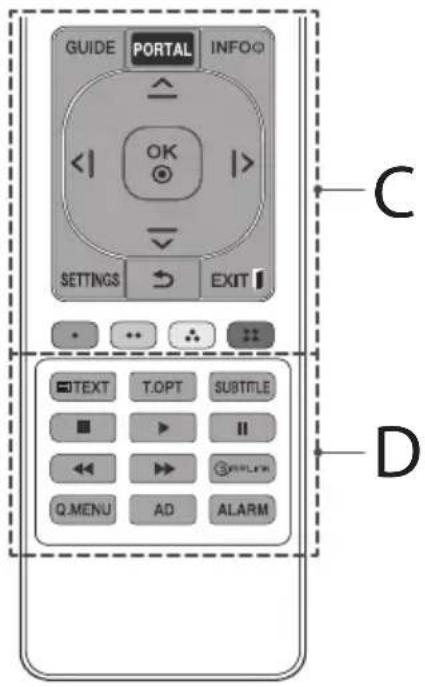

(ПИТАНИЕ) Включение и выключение телевизора.

ENERGY SAVING Регулировка яркости экрана для снижения энергопотребления.

○ AVSMODE Зыбрадаптированных к просмотру режимов экрана.

→ INPUT изменение источника входного сигнала.

TV/RAD ☐ переключение режимов ТВ/Радио.

Цифровые кнопки Ввод номера канала (ввод чисел).

LIST Вызывает список каналов.

Q.VIEW Возврат к предыдущему каналу.

B

+△-Настройка громкости.

FAV Доступ к списку избранных программ.

RATIO Изменение формата экрана.

MUTE ☑ выключение звука.

^P∨ Последовательное переключение каналов.

PAGE1 Постраничное пролистывание списков.

GUIDE Отображение программы передач.

PORTAL Отображение и скрытие гостиничного интерактивного меню.

INFO Ⓐ Отображение информации о текущей программе и входе. Кнопки навигации (вверх/вниз/влево/вправо) Прокрутка меню или параметров.

ОК ☑ выбор меню или параметров и подтверждение ввода.

SETTINGS Доступ к главному меню.

(НАЗАД) Возврат на предыдущий уровень.

EXIT 1 Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Цветные клавиши Доступ к специальным функциям некоторых меню.

(:Красная, :Зеленая, :Желтая, :Синяя)

D

Кнопки телетекста (☐) TEXT КНОКИ

используются для работы с телетекстом.

SUBTITLE Включение или отключение отображения субтитров.

Кнопки управления (■, ▶, ||, ◀, ▶) Управление медиаконтентом.

SIMPLINK Управление видеоустройствами, подключенными с помощью HDMI кабеля, через функцию HDMI-CEC. Открывает меню настроек «SIMPLINK».

Q.MENU Доступ к быстрому меню.

AD При нажатии кнопки AD включается функция аудио описаний.

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

DOLBY. DIGITAL PLUS

Произведено по лицензии Dolby Laboratories.

Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC

Уведомление о программном обеспечении с открытым исходным кодом

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.

Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

Устранение неисправностей

Для улучшения качества работы устройства рекомендуется обновление версии ПО (Программного обеспечения). Покупателю следует убедиться в совместимости оборудования с программным обеспечением LGE. При необходимости проконсультируйтесь с представителем компании LGE и загрузите пересмотренную версию ПО в соответствии с руководством, предоставленным LGE.

Телевизор не реагирует на команды пульта дистанционного управления (пульта ДУ).

• Проверьте датчик ДУ на телевизоре и повторите попытку.
- Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.
- Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (⊕ к⊕ к⊕).

ТВ не включается: отсутствуют изображение и звук.

• Убедитесь в том, что телевизор включен.
• Убедитесь в том, что шнур питания подключен к розетке.
- Убедитесь в том, что розетка работает, подключив к ней другие устройства.

Телевизор самопроизвольно выключается.

• Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.
• Проверьте, включена ли функция Авт. реж. ожидания (в зависимости от модели) / Таймер сна / Время выкл. в меню ВРЕМЯ. (в зависимости от модели)
• Проверьте, включена ли функция Авто-отключение питания (в зависимости от модели) / Таймер сна / Отключение ТВ по таймеру в меню Таймеры. (в зависимости от модели)
• Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.

При подсоединении к компьютеру (RGB/HDMI/DVI), отображается сообщение "Нет сигнала" или "Неверный формат".

• Выключение/включение телевизора с помощью пульта ДУ.
• Повторное подключение кабеля RGB/HDMI.
• Перезапустите компьютер, пока телевизор включен.

Информация о загружаемом программном обеспечении

- Используйте эту информацию для устройств серии LW540S.

Вы можете загрузить программное обеспечение SuperSign и руководство по эксплуатации телевизора с веб-сайта LG Electronics.

Программное обеспечение : SuperSign W_Lite_Server_vX.X.X_Setup.zip

SuperSign C_vX.X.X_Setup.zip

SuperSign W_Editor_vX.X.X_Setup.zip

SuperSign W_Player_vX.X.X_Setup.zip

Руководство : SuperSign W_Lite_Server_vX.X.X_Manual.zip

SuperSign C_vX.X.X_Manual.zip

SuperSign W_Editor_vX.X.X_Manual.zip

SuperSign W_Player_vX.X.X_Manual.zip

Технические характеристики

Размер CAM (Cl) модуля (Ш x В x Г) 100,0 мм x 55,0 мм x 5,0 мм
Условия эксплуатации	Рабочая температура 0 °C – 40 °C
	Рабочая влажность Менее 80 %
	Температура хранения -20 °C – 60 °C
	Влажность хранения Менее 85 %

AC-DC адаптер	32LW30**
	Производитель : Lien ChangМодель : LCAP16B-E, LCAP25BПроизводитель : HonorМодель : ADS-45FSN-19 19040GPG,ADS-45SN-19-2 19040G
	Ввод : AC 100 - 240 В ~ 50/60 ГцВыход : DC 19 В— — — 2,1 А

(в зависимости от страны)

	Цифровое ТВ Аналоговое ТВ
	Спутниковое Эфирное Кабельное Эфирное /		Кабельное
Стандарт вещания DVB-S/S2*		DVB-TDVB-T2*	DVB-C	PAL/SECAM B/G, D/K, I, SECAM L
Диапазон частот (полоса) 950 – 2150 МГц		VHF III: 174 – 230 МГцUHF IV: 470 – 606 МГцUHF V: 606 – 862 МГцS полоса II: 230 – 300 МГцS полоса III: 300 – 470 МГц		46 – 862 МГц 46 – 862 МГц
Максимальное количество каналов в списке	6000	1500 (Только для LW54**, LW341*)2000 (Только для LW340*, LW31**, LW30**)
Волновое сопротивление антенны	75 Ω

* Только для моделей с поддержкой DVB-T2/C/S2.

Поддерживаемые режимы HDMI от внешних устройств

Разрешение	Частота горизонтальной развертки (кГц)	Частота вертикальной развертки (Гц)
640 x 480	31,46	59,94
	31,50	60,00
720 x 480	31,469	59,94
	31,50	60,00
720 x 576 31,250	50,00
1280 x 720	37,50	50,00
	45	60,00
	44,96	59,94
1920 x 1080	28,125	50,00
	33,75	60,00
	33,72	59,94
	56,250	50,00
	67,50	60,00
	67,432	59,94
	27,00	24,00
	26,973	23,976
	33,75	30,00
	33,716	29,976

Поддерживаемый режим RGB-PC (ПК)

(Только для LW31**, LW340*, LW540*)

Разрешение	Частота горизонтальной развертки (кГц)	Частота вертикальной развертки (Гц)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024 63,981	60,020
1920 x 1080 66,587	59,934
1920 x 1080 67,50	60,00

Поддерживаемый режим HDMI/DVI-PC (ПК)
(Используйте HDMI IN 1 для PC (ПК))

Разрешение	Частота горизонтальной развертки (кГц)	Частота вертикальной развертки (Гц)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024(только FHD)	63,981 60,020
1920 x 1080(только FHD)	67,50 60,00

1 : Только для LW31**, LW34**, LW54**

Сведения о подключении к компонентному разъему

Порты компонентного сигнала на телевизоре

Y

P_B

P_R

Выходные видеоразъемына DVD-проигрывателе	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb Cr
	Y Pb Pr

Сигнал	Компонент
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0(Только для 50 Гц / 60 Гц)

Поддерживаемые видеоформаты

(Только для LW54**, LW341*)

• Максимальное разрешение: 1920 x 1080 @ 30p (только Motion JPEG 640 x 480 @ 30p)
• .asf, .wmv [Видео] MPEG-2, MPEG-4 Part2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43
  [Аудио] WMA Стандарт, WMA9(Pro), MP3, AAC, AC3, 3D WMV Single Stream
• .divx, .avi [Видео] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Аудио] HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)
• .ts, .trp, .tp, .mts, .m2ts [Видео] H.264/AVC, MPEG-2, AVS, VC1 [Аудио] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC
  • .vob [Видео] MPEG-1, MPEG-2 [Аудио] Dolby Digital, MPEG-1 Layer I, MPEG-1 Layer II, DVD-LPCM
• .mp4, .m4v, .mov [Видео] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XVID, H.264/AVC [Аудио] AAC, MPEG-1 Layer III (MP3)
• .mkv [Видео] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC [Аудио] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM
  • motion JPEG [Видео] MJPEG [Аудио] LPCM, ADPCM
• .mpg, .mpeg, .mpe [Видео] MPEG-1, MPEG-2 [Аудио] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
• .dat [Видео] MPEG-1, MPEG-2 [Аудио] MP2
  • .flv [Видео] Sorenson H.263, H.264/AVC [Аудио] MP3, AAC, HE-AAC
  • .3gp, .3gp2 [Видео] H.264/AVC, MPEG-4 Part2 [Аудио] AAC, AMR(NB/WB)

(Только для LW340*, LW31**, LW30**)

• Максимальное разрешение: 1920 x 1080 @ 30p (только Motion JPEG 640 x 480 @ 30p)
• .asf, .wmv [Видео] MPEG-4 Part2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP43 [Аудио] WMA Стандарт, WMA9(Pro), MP3, AAC, AC3
• .divx, .avi [Видео] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC [Аудио] HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, MPEG-1 Layer III (MP3)
• .ts, .trp, .tp, .mts, .m2ts [Видео] H.264/AVC, MPEG-2, H.265/HEVC [Аудио] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC
• .vob [Видео] MPEG-1, MPEG-2 [Аудио] Dolby Digital, MPEG-1 Layer I, MPEG-1 Layer II, DVD-LPCM
• .mp4, .m4v, .mov [Видео] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, XVID, H.264/AVC [Аудио] AAC, MPEG-1 Layer III (MP3)
• .mkv [Видео] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC [Аудио] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM
  • motion JPEG [Видео] MJPEG [Аудио] LPCM, ADPCM
• .mpg, .mpeg, .mpe [Видео] MPEG-1, MPEG-2 [Аудио] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
• .dat [Видео] MPEG-1, MPEG-2 [Аудио] MP2
  • .flv [Видео] Sorenson H.263, H.264/AVC [Аудио] MP3, AAC, HE-AAC
  • .3gp, .3gp2 [Видео] H.264/AVC, MPEG-4 Part2 [Аудио] AAC, AMR(NB/WB)

Поддерживаемые аудиоформаты

• Формат файла : mp3
[Битрейт] 32 Кбит/сек - 320 Кбит/сек
[Частота дискретизации] 16 кГц - 48 кГц
[Поддержка] MPEG1, MPEG2, Layer2, Layer3

• Формат файла : AAC
[Битрейт] свободный формат
[Частота дискретизации] 8 кГц \~ 48 кГц
[Поддержка] ADIF, ADTS

• Формат файла : M4A
[Битрейт] свободный формат
[Частота дискретизации] 8 кГц \~ 48 кГц
[Поддержка] MPEG-4

• Формат файла : WMA
[Битрейт] 128 Кбит/сек \~ 320 Кбит/сек
[Частота дискретизации] 8 кГц \~ 48 кГц
[Поддержка] WMA7, WMA8, WMA9 Стандарт

• Формат файла : WMA 10 Pro

[Битрейт] \~ 768 Кбит/сек

[Канал/Частота дискретизации]

M0 : 2-канальный при 48 кГц (Кроме режима LBR),

M1:5.1-канальный при 48 кГц,

M2:5.1-канальный при 96 кГц

[Поддержка] WMA 10 Pro

(Только для LW54**, LW341*)

• Формат файла : OGG
[Битрейт] свободный формат
[Частота дискретизации] \~ 48 кГц
[Поддержка] OGG Vorbis

(Только для LW340*, LW31**, LW30**)

• Формат файла : OGG
[Битрейт] свободный формат
[Частота дискретизации] 8 кГц \~ 48 кГц
[Поддержка] OGG Vorbis

• Формат файла : WAV
[Битрейт] 64 Кбит/сек \~ 1,5 Мбит/с.
[Частота дискретизации] 8 кГц \~ 48 кГц
[Поддержка] LPCM
[Битовая глубина] 8 бита / 16 бита / 24 бита

Поддерживаемы форматы изображений

• Категория : 2D (jpeg, jpg, jpe)

[Доступный форма файлов]

SOFO:базовая линия,

SOF1: последовательное расширение,

SOF2: прогрессивная развертка

[Размер фото]

Минимальный : 64 x 64,

Максимальный (Обычного типа) : 15360 (Ш) x 8640 (В),

Максимальный (Прогрессивный тип) :1920 (Ш) x 1440 (В)

• Категория : BMP
[Размер фото] Минимальный : 64 x 64, Максимальный : 9600 x 6400

• Категория : PNG

[Доступный формат файлов] чересстрочный, построчный [Размер фото]

Минимальный : 64 x 64,

Максимальный (Чересстрочный) : 1200 x 800,

Максимальный (Построчный) : 9600 x 6400

- Форматы изображений BMP и PNG могут отображаться медленнее формата JPEG.

- Нестандартные файлы фотографий/изображений могут не отображаться.

LG

Life's Good

Модель и серийный номер телевизора указаны на задней панели устройства. Запишите нижеуказанные данные, на случай, если вам потребуется техническое обслуживание.

МОДЕЛЬ ____

СЕРИЙНЫЙ НОМЕР ____

MANUAL DE USUARIO

ПОСІБНИК КОРИСТУВАЧА

• Гвинт: M5 x L (*L: товщина столу + 8\~10 мм) приклад) товщина столу: 15 мм, гвинт: M5 x L25

Тип В)

Сигнал	Компонент
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0(Тільки 50 Гц / 60 Гц)
