ZT 3107 T - Трактор STIGA - Бесплатное руководство пользователя

Тип продукта	Самоходный газонокосилка с нулевым радиусом разворота (zero-turn)
Марка	Stiga
Модель	ZT 3107 T
Двигатель	Бензиновый 4-тактный
Трансмиссия	Гидростатическая с двумя насосами
Ширина скашивания	107 см (42 дюйма)
Высота скашивания	Регулируемая от 25 до 100 мм
Объем бака	10 литров
Максимальная скорость	Около 10 км/ч
Вес	Около 250 кг
Размеры (Д x Ш x В)	180 x 100 x 110 см
Топливо	Неэтилированный бензин
Безопасность	Контакт присутствия водителя, стояночный тормоз
Максимальный вес дышла	13,6 кг (30 фунтов)
Максимальный вес прицепа	136 кг (300 фунтов)
Техническое обслуживание	Замена масла в двигателе, замена воздушного фильтра и свечи зажигания
Запасные части	Доступны у Stiga и у авторизованных дилеров
Гарантия	2 года согласно условиям

Часто задаваемые вопросы - ZT 3107 T STIGA

Какое моторное масло использовать для газонокосилки Stiga ZT 3107 T?

Используйте моторное масло SAE 30 или 10W-30 класса API SJ или выше. Обратитесь к инструкции для точного количества.

Как отрегулировать высоту скашивания?

Высота скашивания регулируется с помощью рычага, расположенного рядом с сиденьем. Поворачивайте рычаг для выбора нужной высоты от 25 до 100 мм.

Можно ли использовать сцепку для прицепа с этой газонокосилкой?

Да, комплект сцепки доступен. Соблюдайте ограничения по весу: дышло макс. 13,6 кг (30 фунтов) и прицеп макс. 136 кг (300 фунтов). Никогда не буксируйте пассажиров.

Как заменить режущий нож?

Снимите кожух скашивания, выньте центральный болт ножа с помощью ключа. Замените нож и затяните с рекомендуемым моментом (см. инструкцию). Надевайте перчатки.

Что делать, если двигатель не запускается?

Проверьте уровень бензина, аккумулятор, свечу зажигания и то, что контакт присутствия водителя включен. Убедитесь, что стояночный тормоз затянут.

Как часто нужно менять моторное масло?

Замена масла рекомендуется каждые 50 часов работы или раз в год, в зависимости от того, что наступит раньше. Используйте подходящее новое масло.

Можно ли косить на склонах?

Не рекомендуется косить на крутых склонах. Никогда не паркуйтесь на склоне с прицепом. Устойчивость может быть нарушена.

Как чистить кожух скашивания?

После каждого использования мойте нижнюю часть кожуха водой и щеткой. Избегайте мойки высоким давлением, так как это может повредить подшипники.

Где найти запасные части для ZT 3107 T?

Запасные части доступны у авторизованных дилеров Stiga или на официальном сайте. Используйте номер модели для заказа.

Оснащена ли газонокосилка стояночным тормозом?

Да, стояночный тормоз включается вручную. Затягивайте его перед тем, как сойти с газонокосилки, чтобы избежать непреднамеренного движения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZT 3107 T STIGA

Инструкция по использованию

Сцепной комплект для прицепа

УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ: НЕСОБЛЮДЕНИЕ ИНСТРУКЦИЙ может привести к травмированию людей и/или повреждению машины.

Перед началом работы необходимо прочитать, понять и выполнить все указания по технике безопасности, приведенные в настоящем руководстве владельца/оператора.

ПРЕДУПРЕЖДЕНИЕ: ОСТЕРЕГАЙТЕСЬ ТРАВМ! НИКОГДА не пытайтесь выполнять какие-либо регулировки на машине при работающем двигателе. ОСТАНОВИТЕ двигатель, выньте ключ зажигания и дайте всем движущимся деталям остановиться, а горячим деталям остыть, прежде чем приступать к обслуживанию.

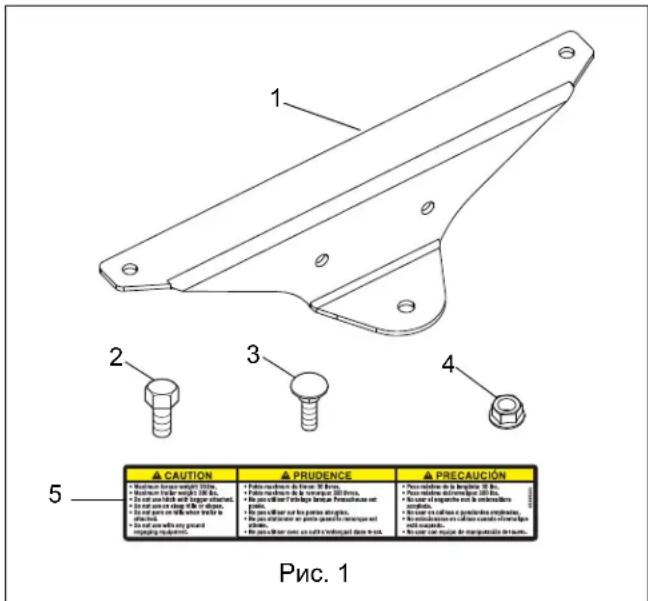

Содержимое упаковки

Проверьте комплектацию по приведенному ниже перечню деталей. Также см. Рис. 1:

Поз. Описание Количество
1	Косынка 1
2	Болт с шестигранной головкой 3/8"-16 x 3/4"	2
3	Болт с круглой головкой и квадратным подголовком 3/8"-16 x 3/4"	2
4	Стопорная гайка с верхним фланцем 3/8"-16	4
5	Наклейка сцепного устройства для прицепа	1

ПРЕДУПРЕЖДЕНИЕ: ОСТЕРЕГАЙТЕСЬ ТРАВМ! Прицепное оборудование меняет характеристики управляемости и маневренность, увеличивает тормозной путь и изменяет центр тяжести машины. Ознакомьтесь с руководством владельца оригинального оборудования, чтобы определить, может ли ваша машина использовать этот комплект. Прежде чем приступить к использованию этого комплекта, обязательно выполните все составленные производителем оригинального оборудования требования по установке, эксплуатации и безопасности.

ОСТОРОЖНО: Этот комплект предназначен для установки уполномоченным техническим специалистом производителя, а не конечным пользователем. Проследите, чтобы этот комплект устанавливался официальным дилером по обслуживанию, прошедшим обучение по установке и обслуживанию сцепных комплектов для прицепа.

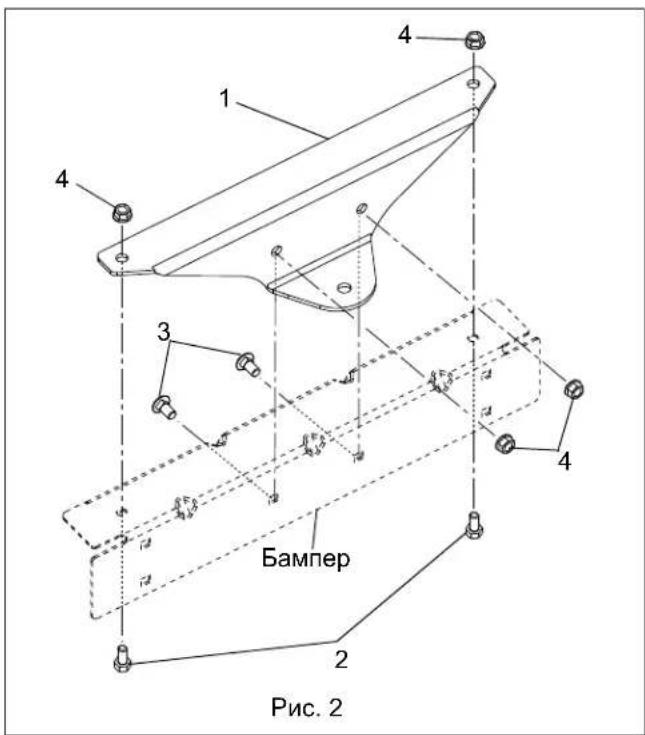

Установка

см. Рис. 2.

1. Выровняйте Косынка (поз. 1) относительно отверстий на бампере.
2. Установите Косынка (поз. 1) при помощи двух Болт с шестигранной головкой 3/8"-16 x 3/4" (поз. 2), двух Болт с круглой головкой и квадратным подголовком 3/8"-16 x 3/4" (поз. 3), и четырех Стопорная гайка с верхним фланцем 3/8"-16 (поз. 4).

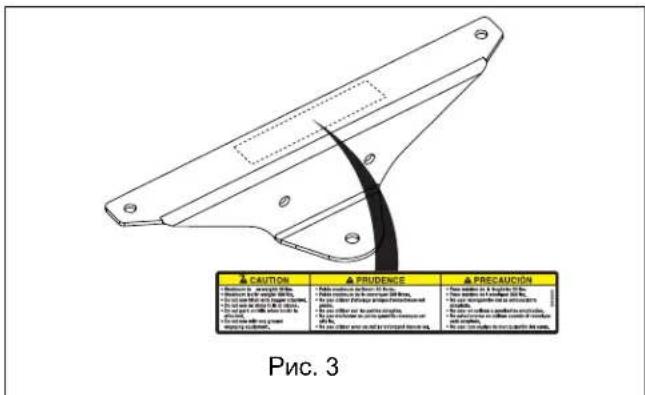

Установите наклейки по технике безопасности на Косынка

см. Рис. 3.

1. Протирайте Косынка (поз. 1) спиртом, прежде чем устанавливать Наклейка сцепного устройства для прицепа (поз. 5).
2. Снимите заднюю панель с Наклейка сцепного устройства для прицепа (поз. 5), а затем нанесите наклейку на Косынка (поз. 1).

ТЕХНИКА БЕЗОПАСНОСТИ

Прежде чем использовать сцепное устройство, прочитайте и усвойте предупреждения, связанные с использованием наклеек по технике безопасности. Всегда заменяйте наклейки по технике безопасности, если они отсутствуют или повреждены. см. Рис. 4.

ВАЖНО: Это сцепное устройство предназначено для оборудования, выдерживающего вертикальную нагрузку на сцепную головку 13.6 кг (30 фунтов) и тяговое усилие 136 кг (300 фунтов). Ознакомьтесь с руководством владельца оригинального оборудования, чтобы определить, может ли ваша машина использовать этот комплект. Прежде чем приступить к использованию этого комплекта, обязательно выполните все составленные производителем оригинального оборудования требования по установке, эксплуатации и безопасности.

ВАЖНО: Узнайте у производителя максимальную вертикальную нагрузку на сцепную головку и тяговое усилие, выдерживаемые вашей машиной. Никогда не превышайте установленную производителем рекомендованную вертикальную нагрузку на сцепную головку и тяговое усилие.

Рис. 4

• Ни в коем случае не перевозите пассажиров в/на прицепном оборудовании.
• Учитывайте, что использование прицепного оборудования приводит к изменениям в устойчивости.
• Старайтесь не использовать задний ход при наличии прицепного оборудования, поскольку оно может сложиться.
• При использовании сцепного устройства платформа косилки ДОЛЖНА оставаться на машине.

- Ознакомьтесь с руководством владельца оригинального оборудования, чтобы определить, может ли ваша машина использовать этот комплект. Прежде чем приступить к использованию этого комплекта, обязательно выполните все составленные производителем оригинального оборудования требования по установке, эксплуатации и безопасности.

WARNING: FÖRSUMMELSE ATT FÖLJA INSTRUKTIONERNA kan leda till person- och/eller maskinskador.

RU • Тесты и изображения, содержащиеся в настоящем руководстве, были созданы в интересах STIGA S.p.A. и защищены авторскими правами – Любое несанкционированное воспроизведение или изменение документа запрещено.
