РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CCG50W1 CANDY

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Правила Техники Безопасности

1.1. Символы, Используемые В Данном Руководстве 1.2. Меры Предосторожности 1.3. Полезные Советы

2.1. Помещение, В Котором Устанавливается Плита 2.2. Размещение 2.3. Регулировка Высоты Ножек 2.4. Подключение К Электросети 2.5. Плиты, Поставляемые Без Кабеля Питания 2.6. Подсоединение Газа 2.7. Переход На Другие Типы Газа 2.8. Размеры Плиты 2.9. Общий Вид И Компоненты Плиты

3. Использование Конфорок

3.1. Использование Газовых Конфорок, Расположенных Сверху На Плите 3.2. Использование Электрических Плиток, Расположенных Сверху На Плите

4. Использование Духовки

4.1. Приготовление Пищи На Гриле 4.2. Ручка Управления Электрической Духовки 4.3. Советы Относительно Приготовления Пищи 4.4. Приготовление Пиццы 4.5. Приготовление Кексов И Пирожных 4.6. Приготовление Мяса 4.7. Приготовление Рыбы 4.8. Приготовление На Вертеле 4.9. Использование Таймера 4.10. Использование Таймера Окончания Времени Приготовления 4.11. Газовая Духовка 4.12. Использование Электронного Программатора 4.13. Таблица Режимов Приготовления Пищи

5. Чистка И Обслуживание

5.1. Духовка С Каталитическим Самоочищающимся Покрытием

6. Нахождение И Устранение Неисправностей, Сервисный Центр

7. Охрана Окружающей Среды

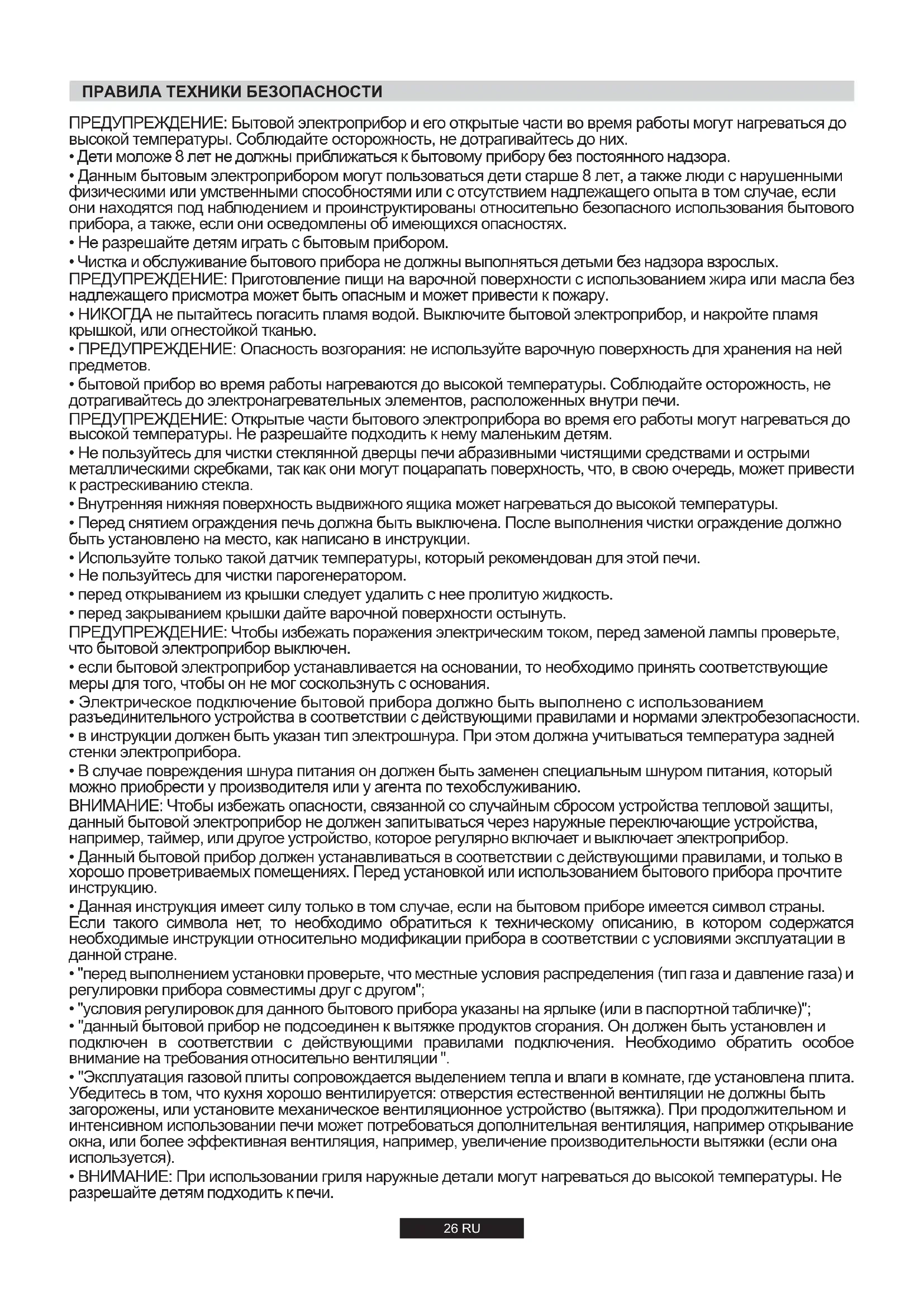

• Дети моложе 8 лет не должны приближаться к бытовому прибору без постоянного надзора.

• Данным бытовым электроприбором могут пользоваться дети старше 8 лет, а также люди с нарушенными физическими или умственными способностями или с отсутствием надлежащего опыта в том случае, если они находятся под наблюдением и проинструктированы относительно безопасного использования бытового прибора, а также, если они осведомлены об имеющихся опасностях.

• Не разрешайте детям играть с бытовым прибором.

• Чистка и обслуживание бытового прибора не должны выполняться детьми без надзора взрослых. ПРЕДУПРЕЖДЕНИЕ: Приготовление пищи на варочной поверхности с использованием жира или масла без надлежащего присмотра может быть опасным и может привести к пожару.

• НИКОГДА не пытайтесь погасить пламя водой. Выключите бытовой электроприбор, и накройте пламя крышкой, или огнестойкой тканью.

• ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания: не используйте варочную поверхность для хранения на ней

• бытовой прибор во время работы нагреваются до высокой температуры. Соблюдайте осторожность, не дотрагивайтесь до электронагревательных элементов, расположенных внутри печи. ПРЕДУПРЕЖДЕНИЕ: Открытые части бытового электроприбора во время его работы могут нагреваться до высокой температуры. Не разрешайте подходить к нему маленьким детям.

• Не пользуйтесь для чистки стеклянной дверцы печи абразивными чистящими средствами и острыми металлическими скребками, так как они могут поцарапать поверхность, что, в свою очередь, может привести к растрескиванию стекла.

• Внутренняя нижняя поверхность выдвижного ящика может нагреваться до высокой температуры.

• Перед снятием ограждения печь должна быть выключена. После выполнения чистки ограждение должно быть установлено на место, как написано в инструкции.

• Используйте только такой датчик температуры, который рекомендован для этой печи.

• Не пользуйтесь для чистки парогенератором.

• перед открыванием из крышки следует удалить с нее пролитую жидкость.

• перед закрыванием крышки дайте варочной поверхности остынуть. ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать поражения электрическим током, перед заменой лампы проверьте, что бытовой электроприбор выключен.

• если бытовой электроприбор устанавливается на основании, то необходимо принять соответствующие меры для того, чтобы он не мог соскользнуть с основания.

• Электрическое подключение бытовой прибора должно быть выполнено с использованием разъединительного устройства в соответствии с действующими правилами и нормами электробезопасности.

• в инструкции должен быть указан тип электрошнура. При этом должна учитываться температура задней стенки электроприбора.

• В случае повреждения шнура питания он должен быть заменен специальным шнуром питания, который можно приобрести у производителя или у агента по техобслуживанию. ВНИМАНИЕ: Чтобы избежать опасности, связанной со случайным сбросом устройства тепловой защиты, данный бытовой электроприбор не должен запитываться через наружные переключающие устройства, например, таймер, или другое устройство, которое регулярно включает и выключает электроприбор.

• Данный бытовой прибор должен устанавливаться в соответствии с действующими правилами, и только в хорошо проветриваемых помещениях. Перед установкой или использованием бытового прибора прочтите инструкцию.

• Данная инструкция имеет силу только в том случае, если на бытовом приборе имеется символ страны. Если такого символа нет, то необходимо обратиться к техническому описанию, в котором содержатся необходимые инструкции относительно модификации прибора в соответствии с условиями эксплуатации в данной стране.

• "перед выполнением установки проверьте, что местные условия распределения (тип газа и давление газа) и регулировки прибора совместимы друг с другом";

• "условия регулировок для данного бытового прибора указаны на ярлыке (или в паспортной табличке)";

• "данный бытовой прибор не подсоединен к вытяжке продуктов сгорания. Он должен быть установлен и подключен в соответствии с действующими правилами подключения. Необходимо обратить особое внимание на требования относительно вентиляции ".

• "Эксплуатация газовой плиты сопровождается выделением тепла и влаги в комнате, где установлена плита. Убедитесь в том, что кухня хорошо вентилируется: отверстия естественной вентиляции не должны быть загорожены, или установите механическое вентиляционное устройство (вытяжка). При продолжительном и интенсивном использовании печи может потребоваться дополнительная вентиляция, например открывание окна, или более эффективная вентиляция, например, увеличение производительности вытяжки (если она используется).

• ВНИМАНИЕ: При использовании гриля наружные детали могут нагреваться до высокой температуры. Не разрешайте детям подходить к печи. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ27 RU

Благодарим Вас за покупку нашего изделия. Чтобы использовать все возможности вашей новой плиты, следует внимательно прочесть данное руководство.•Внимательно прочтите руководство, в нем содержится важнаяинформация относительно безопасной установки, эксплуатации иобслуживания плиты. Сохраните это руководство, чтобы обращаться кнему в будущем.•В случае продажи плиты другому владельцу, или перевозки ее на другоеместо, данное руководство должно быть передано вместе сплитой.•Во время работы плиты ее наружные детали нагреваются до высокойтемпературы. Поэтому не дотрагивайтесь до них. При первом включенииплиты может выделяться дым с неприятным запахом. Это нормальноеявление, и выделяющийся дым являются безвредными. В этом случаерекомендуется включить пустую плиту на 2 часа.В соответствии с требованиями Федерального закона № 261-ФЗ от23.11.09 и Постановлением Правительства РФ № 1222 от 31.12.09г.,настоящий товар снабжен информацией на русском языке о классеэнергетической эффективности в виде специальной этикетки, котораядолжна быть размещена на лицевой части прибора в месте продажипотребителям. 1.1. СИМВОЛЫ, ИСПОЛЬЗУЕМЫЕ В ДАННОМ РУКОВОДСТВЕ Для лучшего понимания представленной в данном руководстве информации для выделения информации используются следующими символами: 1.2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Плита должна использоваться только по ее прямому назначению, то есть, только для приготовления пищи. Любые другие применения плиты, например использование ее для обогрева помещения, запрещаются, так как они являются опасными.

• Производитель не несет ответственность за какие-либо повреждения, вызванные неправильным использованием плиты или небрежным обращением с ней.

• При использовании электроприборов следует соблюдать несколько основных правил. В случае выхода из строя или нарушения нормальной работы электроприбора, выключите его, отсоедините кабель питания от электросети, не прикасайтесь к неисправному электроприбору, и обратитесь в утвержденный сервисный центр.

• При извлечении пищи из духовки обязательно пользуйтесь перчатками.

• Поддерживайте плиту в чистом состоянии. Это необходимо для обеспечения безопасности и сохранения здоровья. Наличие на плите жира и остатков пищи может привести к пожару.

• Следите за тем, чтобы не прищемить пальцы петлей дверцы духовки. Не разрешайте детямприближаться к плите.

• Если плита не используется, убедитесь в том, что все ручки управления находятсяв положении ВЫКЛ.

• Выдвижной ящик плиты используется для хранения пустых противней или для сохранения пищи в разогретом состоянии.

• Не храните в выдвижном ящике плиты горючие и взрывоопасные материалы, а также чистящие средства, пластиковые пакеты, бумагу, ткани, и т. п.

• Пользуйтесь только жаростойкими кастрюлями и сковородами. Не пользуйтесь горючими материалами.

• Не вносите в конструкцию электроприбора никаких изменений. Это может привести к снижению его безопасности.

• Во время жарки пищи не отходите от плиты.

• Данный электроприбор имеет большую массу. Соблюдайте осторожность при его перемещении.

• Во время работы плиты из нее выходит горячий воздух. Это нормальное явление. Не загораживайте вентиляционные отверстия, расположенные на корпусе плиты.

• При установке на плиту пищи, содержащей большое количество жира или воды, и при снятии такой пищи с плиты может происходить разливание жидкости. В этом случае сразу же после приготовления пищи необходимо удалить с плиты остатки пищи, чтобы предотвратить появление неприятных запахов и возгорания пищи.

• Перед тем как снять с плиты кухонную посуду, уменьшите высоту пламени или погасите горелки.

• При использовании электроприборов следует соблюдать следующие основные правила: Не пользуйтесь переходниками, тройниками и/или удлинительными

При извлечении вилки кабеля питания из электрической розетки следует держаться за вилку, а не за сам кабель. Не прикасайтесь к плите мокрыми или влажнымируками или ногами. В случае повреждения кабеля питания его необходимо заменить должным образом. При замене кабеля пользуйтесьприведенными ниже инструкциями. Замена кабеля должна выполняться квалифицированным специалистом. Для выполнения ремонта пользуйтесь услугами только утвержденногосервисного центра, и проследите за тем, чтобы использовались только фирменные запасные части. В случае необходимости отсоедините кабель и замените его новым кабелем типа , или . Кабель долженH05RR-F, H05VVF H05V2V2-F иметь достаточную нагрузочную способность, чтобы пропускать ток, потребляемый плитой.

• Периодически проверяйте состояние гибкого газового шланга, который используется для подсоединения газа.

• Шланг подачи газа не должен проходить рядом с горячими деталями плиты и не должен касаться плиты. Вы можете подсоединить газовый шланг на правой или на левой стороне плиты. После выполнения этой операции проверьте герметичность соединения с помощью мыльного раствора.

• После подсоединения газового шланга к соединителю закрепите его с помощью хомута. Проверьте с помощью мыльного раствора, нет ли утечки газа.

• Не оставляйте плиту без присмотра,пока она не остынет.

• Если ваша плита имеет верхнюю крышку, то эта крышка должна использоваться для защиты верхней поверхности плиты от пыли, когда плита не используется, или для предотвращения проливания жира во время приготовления пищи.

• Не используйте крышку для других целей.

• ВНИМАНИЕ! (Для моделей со стеклянной крышкой). При сильном нагревании стеклянной крышки она может треснуть. Перед тем как закрыть крышку, проверьте, что грелки выключены.

• Не пользуйтесь деформированной и неустойчивой посудой.

• Перед первым использованием тщательно вымойте гриль и лоток для сбора жира.

• При использовании чистящих средств в аэрозольной упаковке не разбрызгивайте чистящее средство на нагреватели и на термостат.

• Проверьте, что полки духовки правильно установлены.

• Для более быстрого зажигания конфорки ее следует зажигать до того, как поставить на нее посуду.

• Проверьте, что конфорка горит нормально.

• Не покрывайте деталидуховки алюминиевой фольгой. 1.3. ПОЛЕЗНЫЕ СОВЕТЫ Если представленные выше инструкции не выполняются, производитель не может гарантировать безопасность

Информация относительно мер безопасности Информация относительно охраны окружающей среды28 RU

• Эти вентиляционные решетки должны быть сооружены таким образом, чтобы они не могли загораживаться ни с одной из сторон, и, предпочтительно, должны быть расположены поблизости от пола.Вентиляционные решетки не должны располагаться рядом с выпускомгазообразных продуктов сгорания и вытяжкой для дыма.•Если невозможно соорудить воздушный канал в помещении, гдеустановлено оборудование, то воздух, необходимый для сжиганиягаза, может подаваться из соседнего помещения, если это помещениене является спальной комнатой, или помещением, в которой потоквоздуха может создавать опасность. 2.1. ПОМЕЩЕНИЕ, В КОТОРОМ УСТАНАВЛИВАЕТСЯ ПЛИТА
• Для того чтобы плита работала нормально, в помещении, гдеустанавливается плита, должна быть естественная вентиляция,достаточнаядля полного сжигания газа.•Поток воздуха должен поступать из вентиляционных каналов свентиляционными решетками, расположенных в наружной стенездания.•Для газовой плиты, снабженной защитным устройством, котороеотключает подачу газа при погасании пламени, вентиляционный канал должен иметь сечение 100 см . Для газовой плиты, не имеющей такого

защитного устройства, вентиляционный канал должен иметь сечение 200 см . (Может использоваться один или несколько вентиляционных

каналов).Выпуск газообразных продуктов сгорания•Газообразные продукты сгорания, образующиеся во время работыплиты должны выпускаться прямо через дверь или через вытяжнойколпак, подсоединенный к вытяжной трубе или к воздуховоду (рис. 1).

• Если нет возможности установить вытяжной колпак, то в стене или в оконном проеме нужно установить электрический втяжной вентилятор(рис. 2).•Вытяжной вентилятор должен иметь мощность, достаточную для того,чтобы воздух в кухне полностью заменялся 3-5 раз в час.zрис. 1рис. 2 2.2. РАЗМЕЩЕНИЕ Данная плита является плитой типа "Х" и спроектирована с учетом того, что расположенные рядом с ней рабочие поверхности находятся на уровне не выше уровня верхней поверхности плиты.“Этa бытовая техника- Классa 2.1 2.3. РЕГУЛИРОВКА ВЫСОТЫ НОЖЕК

200 мм 200 мм У Вашего прибора имеются настраиваемые ножки в его нижних углах

• Максимальная высота плиты составляет мм при установке868 , высоты ножек и задних колес.

• Ножки могут быть настроены при помощи гаечного ключа это, позволяет гарантировать что духовка выровнена,.

• Задние колеса должны быть зафиксированы на отверстии 2 (1)рисунок , стандартная высота. Таким образом, стандартная высота будет мм850 .

Установка должна выполняться квалифицированным специалистом. Производитель не обязан выполнять установку. Еслипотребуется помощь производителя для устранения неисправностей, вызванных неправильной установкой, то за эту работу будет выставлен счет, так как она не входит в сферу действия гарантии. Специалист, выполняющий установку плиты, должен соблюдать инструкции по установке. Неправильная установка может нанести вред здоровью людей и животных, а также привести к порче имущества. Производитель не несет ответственности за такие потери. "Эксплуатация газовой плиты сопровождается выделением тепла и влаги в комнате, где установлена плита. Убедитесь в том, что кухня хорошо вентилируется: отверстия естественной вентиляции не должны быть загорожены, или установите механическое вентиляционное устройство (вытяжка). При продолжительном и интенсивном использовании печи может потребоваться дополнительная вентиляция, например открывание окна, или более эффективная вентиляция, например, увеличение производительности вытяжки (если онаиспользуется). ПРЕДУПРЕЖДЕНИЕ! Необходимо правильно выбрать место для установки плиты! Плита может быть установлена только в комнате с постоянной вентиляцией. Перед выполнением ремонта, установки или модификации плиты необходимо отсоединить кабель питания от электросети.

• Перед установкой плиты проверьте свойства источника энергии (тип газа, давление газа), и убедитесь в том, что ваша плита правильно отрегулирована.

• Для этой плиты не должна использоваться вытяжная система, которая применяется для оборудования, работающего на другом топливе.

• Не устанавливайте плиту рядом с горючими материалами (например, мягкая мебель, шторы, и т.п.). если бытовой электроприбор устанавливается на основании, то необходимо принять соответствующие меры для того, чтобы он не мог соскользнуть с основания. Регулируемые ножки Регулируемые ножки и колесики Данная плита имеет регулируемые ножки, расположенные в нижних углах корпуса плиты. Высота ножек может регулироваться индивидуально с помощью гаечного ключа для обеспечения устойчивости и горизонтального уровня плиты для того, чтобы уровень налитой в кухонную посуду жидкости былрасположен горизонтально.29 RU 2.4. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ 2.5. ПЛИТЫ, ПОСТАВЛЯЕМЫЕ С КАБЕЛЕМ

• Для подключения к электросети 220-240 В. Подключение фаза- фаза или фаза-нейтраль. НейтральПровод заземления (желто-зеленый) Плиты могут поставляться как с кабелем питания, так и без него.Подсоединение кабеля питания к плите должно выполнятьсясотрудником утвержденного сервисного центра в соответствии спредставленными ниже инструкциями.Подключение к электросети должно выполняться в соответствии сдействующими электротехническими правилами и нормами. Передподключением электроприбора к электросети проверьте:•Обладает ли линия электропитания достаточной нагрузочнойспособностью, и соответствуют ли установленные в домепредохранители мощности электроприбора? (Мощностьэлектроприбора указана в табличке с техническими данными,приклеенной на задней стороне плиты).•Имеет ли линия электропитания провод заземления,соответствующий действующим электротехническим правилам инормам? Линия электропитания в вашем доме должна иметьземельный провод. Если его нет, обратитесь за помощью кквалифицированному электрику.•Будет ли обеспечиваться удобный доступ к электрической розеткеили к многополюсному выключателю после установкиэлектроприбора?•Подсоедините к кабелю питания вилку, удовлетворяющуютребованиям действующих электротехнических правил и норм, ивставьте ее в электрическую розетку.•Если требуется прямое подключение электроприбора к электросети,то электроприбор должен быть подключен к электросети черезмногополюсный выключатель. (Этот выключатель долженсоответствовать требованиям действующих электротехническихправил и норм и должен соответствоватьподключаемой нагрузке).•Желто-зеленый провод заземления не должен прерыватьсявыключателем. Коричневый провод фазы (от клеммы " " наLклеммной колодке плиты) должен быть подключен к проводу фазыэлектросети.•Линия электропитания должна быть проложена так, чтобы она неподвергалась воздействию температуры, превышающей 50°C.
• Если требуется заменить кабель питания, то следует использовать кабель с достаточным сечением проводников. Желто-зеленыйпровод заземления должен быть приблизительно на 2 см длиннеепроводов фазы и нейтрали.•После выполнения подключения плиты к электросети проверьтеработу нагревателей, включив их на 3 минуты.Производитель не несет ответственности за повреждения,возникшие из-за того, что установка электроприбора не былавыполненав соответствии с правилами электробезопасности. Если электроприбор поставляется без кабеля питания с вилкой, или без других устройств для отсоединения от электросети сотсоединением всех фаз, что обеспечивает полное отсоединениеэлектроприбора от электросети в случае возникновенияперенапряжения категории III, то электроприбор долженподключаться через разъединяющее устройство с жесткойэлектропроводкой, смонтированной в соответствии с правиламипрокладки электропроводки. Последующая замена провода должна осуществляться только сервисным центром или авторизованным специалистом. Провод должен быть заменен на провод с техническими характеристиками, идентичными предыдущему. 2.6. ПОДСОЕДИНЕНИЕ ГАЗА Подсоединение газа к плите должно выполняться в строгом соответствии с действующими правилами и нормами.

• На заводе-изготовителе плита была отрегулирована для работы на газе, тип которого указан на этикетке, приклеенной рядом с впускным патрубком для газа, который расположен на задней стороне плиты. Проверьте, что вы используете газ, тип которого указан на этикетке. Если используемый газ не соответствует указанному на этикетке, обратитесь к параграфу "Переход на другие типы газа". Проверьте что давление газа соответствует указанному в таблице, (3 ).последние страницы инструкции Это необходимо для достижения максимальной эффективности при минимальном, потреблении. Подсоединение газа с помощью жесткой или гибкой металлической трубы

• Подсоединение газа может быть выполнено с помощью гибкой трубы из нержавеющей стали, отвечающей требованиям стандартов по безопасности. Такое подсоединение газа используется, если в дальнейшем не нужно передвигать плиту. В плите используются газовые соединители газовая резьба 1/2G 1/2 (

Подсоединение газа с помощью гибкого неметаллического

• Если должна обеспечиваться возможность передвигать плиту, то для подсоединения газа можно использовать гибкий шланг, отвечающий требованиям действующих правил и норм. Гибкий шланг должен быть надежно закреплен с помощью хомута.

• Подсоединение гибкого шланга к плите выполняется, как описано

• Так как гибкий шланг располагается сзади плиты, то он будет подвергаться воздействию температурвыше 30 С.

• Длина шланга должна быть не более 150 см.

• Шланг не должен подвергаться воздействиюпара.

• Не допускается перегибание и натяжение шланга.

• Не должно быть контактов шланга с острыми предметами.

• К шлангу должен обеспечиваться свободный доступ для выполнения периодических проверок его состояния.

• Необходимо периодически проверять состояние гибкого шланга, как описано ниже.

• На шланге не должно быть трещин, порезов и подгоревших мест.

• Шланг должен оставаться гибким. Не допускается отвердевание материала, из которого изготовленшланг.

• На хомутах, которыми крепится шланг не должно быть ржавчины.

• Шланг должен использоваться не боле 5 лет. ГИБКИЙ ШЛАНГ ДЛЯПОДСОЕДИНЕНИЯ

ЭЛЕКТРИЧЕСКИЙКАБЕЛЬ НЕПРАВИЛЬНО ГИБКИЙ ШЛАНГ ДЛЯПОДСОЕДИНЕНИЯ ГАЗАЭЛЕКТРИЧЕСКИЙКАБЕЛЬНоминальнаямощностьНоминальноенапряжениеНоминальный Кабельпитания

Номинальные значения сечений проводников кабеля питания: После выполнения подсоединения газа проверьте все соединители с помощью мыльного раствора. Не используйте для проверки утечек газа пламя.30 RU 2.7. ПЕРЕХОД НА ДРУГИЕ ТИПЫ ГАЗА Для перевода плиты на другой тип газа должны быть выполненыописанные ниже регулировки (выполняются квалифицированнымтехником).Для перевода плиты на другой тип газа необходимо выполнить описанныениже операции.Плиты отрегулированы для работы на природномгазе, и используется цилиндрическийсоединитель (1). Для подсоединения шлангаподачи природного газа к цилиндрическомусоединителю может использоваться переходникшланга (2)с уплотнительной прокладкой.Для подсоединения шланга подачи сжиженного нефтяного газа к цилиндрическому соединителю может быть подсоединен переходник шлангасжиженного нефтяного газа (3) с уплотнительнойпрокладкой.Регулировка и замена форсунок Замена форсунок• Снимите решетки.• Снимите колпачки конфорок и конфорки.

• Выверните форсунки, используя для этого ключ на 7 мм, и вверните нужные форсунки всоответствии с типом используемого газа (см.таблицу типов газа, представленную напоследних 3 страницах данного руководства).• После установки новых форсунок соберитеконфорки, выполнив описанные выше операции вобратной последовательности.Регулировка минимального пламени конфоркиРегулировка минимального пламени конфорки для плит безустройства защиты от погасания пламени, а также сустройствами защиты от погасания пламени и с кнопкой,зажигания пламени• Установите ручку регулятора пламени конфорки в положениеминимального пламени, а затем снимите ручку регулятора пламениконфорки.•Если требуется выполнить переход со сжиженного нефтяного газа на природный газ, то поверните байпасный винт газовых клапанов до упора по часовой стрелке, используя для этого отвертку.• Если требуется выполнить переход со сжиженного нефтяного газа наприродный газ, то поворачивайте байпасный винт газовых клапанов почасовой стрелке до тех пор, пока высотапламени не будет равна 6 мм.• После выполнения этой регулировки установите ручки на место.
• Проверьте регулировку, быстро переведя ручку регулятора пламени из положения максимального пламени в положение минимального пламени.Если при этом пламя не гаснет, то регулировка выполнена правильно.
• ,В плитах, снабженных устройством защиты от погасания пламени регулировка минимального пламени может быть выполнена с помощью винта в корпусе клапана. Если плита снабжена кнопкой зажигания пламени, то для выполнения регулировки минимального пламенинеобходимоснять конфорки, верхнююкрышку и панель.

Байпасный винт конфоркибез устройствзащиты отпогасания пламениГазовая Духовка

• Снимите заднюю крышку (рис. 3)

• 4)Снимите переходник форсунки (рис.

• Выверните форсунку, используя для этого ключ на 7 мм, и вверните нужные форсунки в соответствии с типом используемого газа (см. таблицу типов газа, представленную на последних 3 страницах данного руководства) (рис. 5)

• После установки новой форсунки, выполнив описанные выше операции в обратной последовательности.
• Для природного газа и сжиженного нефтяного газа зазор горелки равен 4,5 ± 0,3 мм (рис. 6)рис 3Рис 4устройство защитыот погасания пламени
• Если плита снабжена клапаном термостата, то для выполнения регулировки минимального пламени необходимо снять конфорки, верхнюю крышку и

рис 5рис 6 2.8. РАЗМЕРЫ ПЛИТЫ Настоящее руководство пользователя написано для нескольких моделей. Поэтому некоторые функции, указанные в данном руководстве, могут отсутствовать в вашей плите. 2.9. ОБЩИЙ ВИД И КОМПОНЕНТЫ ПЛИТЫ

Рабочая поверхность плитыПанель управленияВыдвижной ящикДверца духовки (передняя дверца) Стеклянная или металлическая верхняя крышка Маленькая конфоркаБольшая конфоркаУльтра быстрых конфорокСредняя конфоркаЛевая решеткаПравая решеткаРучки управления(регулировки пламени) конфорокРучка термостата духовкиКнопка зажиганияпламени или кнопкавыключателя вентилятораКнопка выключателялампы освещения в духовкеРучка установки таймераНожка с колесикомВинтовая ножка

Рабочая поверхность плиты Панель управления Выдвижной ящик Дверца духовки (передняя дверца) Стеклянная или металлическая верхняя крышка Маленькая конфорка Большая конфорка Ультра быстрых конфорок Электрическая плитка Левая решетка Правая решетка Ручки управления (регулировки пламени) конфорок Ручка управления (регулировка мощности) электрической плитки Ручка термостата духовки Кнопка зажигания пламени Индикаторная лампочка Ножка с колесиком Винтовая ножка

Высота ( )mm mmШирина ( )

50 x 603.1. ИСПОЛЬЗОВАНИЕ ГАЗОВЫХ КОНФОРОК, РАСПОЛОЖЕННЫХ СВЕРХУ НА ПЛИТЕ Ручки управления конфорками расположены на панели управления. 31 RU

3. ИСПОЛЬЗОВАНИЕ КОНФОРОК

Поджигающий электродС- ФорсункаD - Корпус конфоркиE - Устройство защиты отF - погасания пламени рис 8Закрытое положениеКогда ручка управления устанавливается в положение, прикотором символ "точка" находится напротив метки на панелиуправления, клапан в линии подачи газа закрывается, и пламягаснет.Максимальный расход газаНажмите на ручку управления и установите ее в положениенапротив символа "высокое пламя". В этом положении высотапламени является максимальной. Когда ручка управлениянаходится в этом положении, клапан в линии подачи газаполностью открыт.Минимальный расход газаВысоту пламени можно уменьшить с помощью установки ручкиуправления в положение низкого пламени. В этом положенииклапан в линии подачи газа открыт не полностью, и пламяконфорки будет низким.Зажигание газовыхконфороки горелок Зажигание газовыхконфорок,расположенныхсверху на плите Конфорки должны зажигаться до того, как над ними будет установленапосудас пищей.Для зажигания конфорок в плитах, снабженных поджигающим электродом, нужно нажать кнопку, обозначенную символом "искра". Нажмите ручку управления для конфорки, которую вы хотите зажечь, и поверните ее в положение "высокое пламя". Нажмите кнопку поджигания пламени. В моделях с автоматическим поджиганием пламени с помощью ручки управления пламенем нажмите ручку управления для конфорки, которую вы хотите зажечь, и поверните ее в положение "звездочка". После этого будет автоматически подаваться напряжение на все поджигающие электроды, и та конфорка, на которую подается газ (ручка нажата и повернута), будет зажигаться. Зажигание газовыхгорелокв духовке Кнопка зажигания пламени не должна находиться в нажатом положении более 15 с. Если в течение 15 с пламя не загорелось, отпустите кнопку зажигания пламени, откройте духовку и/или сделайте паузу не менее 1 минуты, перед тем как повторить попытку зажечь горелку. В других моделях поджигание газа выполняется с помощью ручек управления пламенем.

Рабочая поверхность плиты Панель управления Выдвижной ящик Дверца духовки (передняя дверца) Стеклянная или металлическая верхняя крышка Маленькая конфорка Большая конфорка Электрическая плитка Электрическая плитка Правая решетка Ручки управления (регулировки пламени) конфорок Ручки управления (регулировка мощности) электрической плитки Ручка термостата духовки Кнопка зажигания пламени Индикаторная лампочка

Рабочая поверхность плиты Панель управления Выдвижной ящик Дверца духовки (передняя дверца) Стеклянная или металлическая верхняя крышка Электрическая плитка Электрическая плитка Ручки управления (регулировка мощности) электрической плитки Ручка термостата духовки Индикаторная лампочка32 RU Установитеручкууправлениявположение,соответствующеенужнойвамтемпературе нагрева электрической плитки. Загорается индикаторнаялампочка электрической плитки, и включается электрическая плитка.Послеокончанияприготовленияпищиустановитеручкувположение"О"(Рис. 2). Не включайте электрическую плитку без установленной на нейпосуды. Соотношение между диаметром электрической плитки идиаметром дна посудыявляется оченьважным. Диаметр дна посуды недолженпревышать14см,иднопосудыдолжнобытьплоским.Припервомвключенииплитыдайтепоработатьэлектрическойплиткебезустановленнойнанейпосудывтечение5минут.Этонеобходимодлятого,чтобызатверделожаростойкоепокрытиеэлектрическойплитки.Для чистки электрических плиток используйте ткань, смоченную вчистящемрастворе.Неудаляйтесэлектрическихплитокостаткипищиспомощьюножаилидругихострых,твердыхпредметов.Послечисткиэлектрическойплиткивключитееенакороткоевремя,чтобывысушить. Не оставляйте электрическую плитку включенной надлительноевремя,еслинанеенеустановленапосуда.Когда электрическая плитка включена, горит неоновая индикаторнаялампочка.Подходящая кухонная посудаНе забывайте о том, что чем больше размер кухонной посуды, тембольше площадь нагрева. В посуде с большой площадью нагревапища будет готовиться быстрее, чем в посуде с малой площадьюнагрева.Размер посуды должен соответствовать количеству приготавливаемойв ней пищи. Чтобы на рабочую поверхность плиты не разбрызгиваласьпища, не пользуйтесь слишком маленькой посудой, особенно дляприготовления пищи, содержащей большое количество жидкости.Если вы используете слишком большую посуду для приготовленияпищи быстрого приготовления, то, например, сосиски и жидкая пища будут прилипать к дну посуды, и после опорожнения посуды на ее дне будут оставаться остатки пищи.Для приготовления сладких блюд рекомендуется использоватьзакрытую кухонную посуду и противни для выпечки, а также формы дляпудинга. Брызги жидкости, содержащей сахар, или брызги сока могутпригореть, и в этом случае их будет очень трудно удалить. 3.2. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРИЧЕСКИХ ПЛИТОК, РАСПОЛОЖЕННЫХ СВЕРХУ НА ПЛИТЕ Это особенно важно для посуды, которая используется для обжаривания пищи или для посуды, в которой пища приготавливается под повышенным давлением.Не включайте электрические плитки, когда на них нет посуды или когдана них установлена пустая посуда.При выборе кухонной посуды следует руководствоваться следующимиправилами:Посуда должна быть тяжелой.Посуда должна полностью покрывать поверхность плитки; диаметр днапосуды может быть немного больше диаметра плитки, но не долженбыть меньше диаметра плитки.Дно посуды должно быть совершенно плоским и должно плотноприлегать к плитке.•Для оптимального использования электрических плиток и дляснижения расхода электроэнергии для электрических плит должнаиспользоваться только посуда с плоским и гладким дном. Диаметрдонной части посуды должен быть как можно ближе к диаметруэлектрической плитки, и никогда не должен быть меньше диаметраэлектрической плитки. Дно посуды должно быть сухим, и наэлектрическую плитку не должна проливаться жидкость. Не ставьте наэлектрические плитки пустую посуду, и не включайте электрическиеплитки, когда на них не установлена кухонная посуда.НЕТ НЕТ НЕТ НЕТДАРис 9 Рис 10

Hilight Рис 11Рис 12 Проверьте, что газ на самом деле загорелся! Если пламени нет, повторите описанную выше процедуру. После зажиганияпламени отрегулируйте нужную высоту пламени. Ручное зажигание пламени (если нет источника электропитания) Поднесите к горелке пламя (спичка, зажженная бумага, или газовая зажигалка). ПРЕДУПРЕЖДЕНИЕ! Между двумя попытками зажечь горелку должна быть пауза длительностью не менее 1 минуты. Нажмите ручку управления для конфорки, которую вы хотите зажечь, и поверните ее в положение "высокое пламя", если пламя не загорелось с первой попытки, повторите попытку, нажимая ручку управления немного дольше. После зажигания пламени отрегулируйте нужную высоту пламени. Если после нескольких попыток конфорка не зажигается, проверьте, правильно ли установлена конфорка и ее крышка. Чтобы закрыть подачу газа поверните ручку по часовой стрелке в положение "О". Если конфорка случайно гаснет, то перед ее повторным зажиганием сделайте паузу не менее 1 минуты. В некоторых плитах имеется устройство защиты от погасания пламени (см. представленный выше рисунок, устройство защиты от погасания пламени ), которое обеспечивает автоматическоеF прекращение подачи газа в случае погасания пламени.

Большая конфорка Средняя конфорка Маленькая конфорка Ультра быстрых конфорок минимальный диаметр, мм 280Øмм 240Øмм 180Øмм 280Øмм 240Øмм 180Øмм 120Øмм 400Øмм Максимальный диаметр, мм Минимальные и максимальные диаметры дна кухонной посуды

• Температура вершины пламени выше, чем внутри пламени. Вершина пламени должна касаться дна посуды. Выход пламени за пределы дна посуды приводит к бесполезному расходованию газа.

• Для газовых плит в отличие от электрических плит не требуется обязательно использовать посуду с плоским дном. Пламя, касающееся дна посуды, полностью передает свое тепло.

• Хотя для газовых плит и не требуется специальная посуда, посуда с тонкими стенками проводит тепло лучше, чем посуда с толстыми

• Некоторая часть пищи может нагреваться, а некоторая часть пищи может оставаться холодной из-за неравномерного распределения тепла по дну посуды. Поэтому при использовании посуды с тонким дном пищу во время приготовления необходимо постоянно перемешивать. В посуде с толстым дном тепло распределяется более равномерно.

• Не рекомендуется использовать очень маленькую посуду. Низкая посуда с большим диаметром дна обеспечивает более эффективное и более быстрое приготовления пищи, чем более глубокая посуда с небольшим диаметромдна.

• Вы не можете уменьшить время приготовления пищи, используя маленькую посуду на большой конфорке. Это приведет только к лишнему расходованию газа. Для экономии энергии рекомендуется использовать посуду с крышкой. ПозицияМощностьПояснения

Разогревание пищи Приготовление пищи при низкой температуре Приготовление пищи при низкой температуре Приготовление пищи, жаренье, кипячение Приготовление пищи, жаренье, кипячение Приготовление пищи, жаренье, кипячение

220 Вт 300 Вт 850 Вт 1150 Вт 2000 Вт МощностьМощность33 RU 4.1. ПРИГОТОВЛЕНИЕ ПИЩИ НА ГРИЛЕ пищи, вы можете выбирать нужную мощность гриля. На гриле можно готовить практически любую пищу за исключением очень постной дичи и мясного рулета.•Мясо и рыба перед приготовлением на гриле должны быть слегкасмазаны маслом.•Подставьте под приготавливаемую на гриле пищу лоток для сбора жира.Налейте в лоток немного воды, чтобы предотвратить появлениенеприятных запахов и загорание жира.•На гриле обычно готовятся куски мяса, например, не очень толстые стейки, куски мяса разных размеров, разрезанная пополам дичь (птица), рыба, некоторые овощи (например, цуккини, баклажаны, помидоры, и т.д.), которые насаживаются на шампуры вместе мясом или рыбой.Перед тем как поместить рыбу под гриль, слегка смажьте ее маслом.Солите мясо после его приготовления, солите рыбу изнутри до ееприготовления•Расстояние между приготавливаемой пищей и грилем зависит оттолщины мяса или рыбы. Если это расстояние выбрано правильно, тонаружные части не будут подгорать, а внутренние не будут оставатьсянепрожаренными.•Для предотвращения появления неприятных запахов и дыма,образующихся в результате падения капель жира и соуса на лоток длясбора жира, налейте в лоток для сбора жира 1-2 стакана воды.•Вы также можете использовать гриль для поджаривания хлеба илисандвичей, а также для приготовления некоторых фруктов (бананы,ломтики грейпфрута или ананаса, яблоки и т. д.). Однако при этом фруктыне должны соприкасаться с нагревательными элементами.Обычная тепловая обработкаНагрев осуществляется с помощью верхнего и нижнегонагревательных элементов. Обычно для приготовления пищилучше всего подходи средняя полка. Однако, если верхняя илинижняя сторона блюда должна быть подвергнута болееинтенсивной тепловой обработке, то следует использоватьверхнюю или на нижнюю полку.Конвекционная тепловая обработка (с использованиемвентилятора)•Тепловая обработка пищи осуществляется с помощьюравномерного потока нагретого воздуха, который подается вдуховку с помощью вентилятора, расположенного на заднейвнутренней стенке духовки.Благодаря равномерному распределению тепла в духовке, можноприготавливать сразу несколько блюд на разных полках духовки.•Такие духовки также могут успешно использоваться дляразмораживания продуктов. Они также могут использоваться длястерилизации банок для консервирования пищи, приготовленияфруктовых сиропов, а также для сушки фруктов и грибов.•Минимальный вес куска мяса, которое должно готовиться в духовке, составляет 1 кг, иначе мясо будет слишком сухим. Лучше всего готовить в духовке нежирное мясо. Если мясо содержитнебольшое количество жира, то его не нужно смазывать маслом.Если жир находится с одной стороны куска мяса, положите мясотак, чтобы жир находился вверху. Жир, расплавленный во время приготовления мяса, будет смазывать находящееся под ним мясо. Красное мясо нужно вынуть из холодильника не позднее, чем за 1 час до начала его приготовления в духовке.•В противном случае мясо может получиться жестким из-занеравномерного распределения в нем температуры. Не солитемясо перед его приготовлением, особенно, при приготовлении мясана гриле. Соль вытягивает из мяса кров и соки, что препятствуетнормальному прожариванию поверхностного слоя мяса.•Посолите зажариваемое мясо только после того, как пройдетполовина времени его приготовления.•Положите мясо, которое должно быть зажарено, в широкуюнеглубокую сковороду.

• Глубокие контейнеры/сковороды будут действовать как тепловые экраны. Мясо может быть помещено в духовку в жаростойкойпосуде, или может быть помещено прямо на гриль. Вставьте подгриль лоток для сбора капель жира/соуса. Если времяприготовления невелико, соусы следует добавлять в началеприготовления, а при более длительном приготовлениирекомендуется добавлять соусы за полчаса до окончанияприготовления мяса. 4.6. ПРИГОТОВЛЕНИЕ МЯСА 4.4. ПРИГОТОВЛЕНИЕ ПИЦЦЫ Никогда не покрывайте внутренние стенки или дно духовки алюминиевой фольгой. Накопленное тепло может повредить эмалированную поверхность духовки и испортить пищу. 4.3. СОВЕТЫ ОТНОСИТЕЛЬНО ПРИГОТОВЛЕНИЯ ПИЩИ

4. ИСПОЛЬЗОВАНИЕ ДУХОВКИ

• Если нет других указаний, то перед использованием духовкипрогрейте ее в течение не менее 10 минут. Во время приготовления кекса не открывайте духовку, иначе кекс не поднимется (кексы или другая дрожжевая выпечка и суфле) из-за вошедшего в духовкупотока холодного воздуха. Если вынутая из кекса палочка дляпроверки готовности является сухой, то это указывает на то, что кекс готов. Не выполняйте такую проверку готовности кекса до тех пор, пока не пройдет больше трех четвертей рекомендованноговремени приготовления.Не забывайте следующее•Если снаружи пища готова, а внутри является сырой, то ее следуетготовить в течение более длительного времени при более низкойтемпературе.
• С другой стороны, если снаружи пища пересушена, то ее следует готовить в течение более короткого времени при более высокойтемпературе. 4.5. ПРИГОТОВЛЕНИЕ КЕКСОВ И ПИРОЖНЫХ Мелкую рыбу можно готовить при максимальной температуре отначала до конца ее приготовления. Рыбу средних размеров следуетготовить сначала при максимальной температуре, а затемтемпература должна постепенно снижаться. Крупную рыбу следуетготовить при минимальной температуре от начала до конца ееприготовления. Цвет разреза на брюшке правильноприготовленной на гриле рыбы должен быть матово-белым. Это неотносится к лососю и форели. 4.7. ПРИГОТОВЛЕНИЕ РЫБЫ

• Установить термостат духовки на максимальную температуру

• Предварительно разогреть духовку 15-20 минут

• Поместить поднос в одно из двух самых низких положений

• Время приготовления 20 мин. При использовании духового шкафа верхняя крышка плиты должна быть открыта. 4.2. РУЧКА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ

Нагреватель гриля Верхний и нижний нагревательные элементы Нижний нагревательный элемент Верхний нагревательный элемент Осветительная лампа Нагреватель гриля и вентилятор

Нижний нагревательный элемент и вентилятор Верхний нагревательный элемент и вентилятор Верхний нагревательный элемент, нижний нагревательный элемент и вентилятор Вращение вертела и нагревателя гриля

Температура Время приготовления Приготовление ЭЛЕКТРИЧЕСКИЙ ГРИЛЬ: можно использоватьТОЛЬКО с закрытой дверцейГАЗОВЫЙ ГРИЛЬ можно использовать только:при открытой дверце и УСТАНОВЛЕННОМтеплозащитном щитке, который вставляется подпанельуправления, как показано на рисунке.•Пища, приготавливаемая на гриле, быстроприобретает насыщенный коричневый цвет. Взависимости от количества приготавливаемойПРЕДУПРЕЖДЕНИЕ: Первое, что нужно сделать после установки плиты, или посленарушения подачи электроэнергии (индикацией этого является мигание на дисплее), это установить текущее время. Для этого нужно выполнить следующиеоперации: Нажмите кнопки и ( и ) и удерживайте их в нажатом положении· TIMER END Установите текущее время с помощью кнопок· Отпустите все кнопки.· ВНИМАНИЕ. Духовка будет включаться только в том случае, если будет выбрана функцияручного управления , или будет запрограммировано время приготовления пищи.ВАЖНОЕ ЗАМЕЧАНИЕ. В некоторых моделях вместо символов используютсясимволы и . 34 RU 4.12. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОННОГО ПРОГРАММАТОРА

Установка текущего времени (установка часов) ФУНКЦИЯКАК ВКЛЮЧИТЬКАК ВЫКЛЮЧИТЬДЕЙСТВИЕНАЗНАЧЕНИЕОКОНЧАНИЕПРИГОТОВЛЕНИЯ ВРЕМЯПРИГОТОВЛЕНИЯ РУЧНОЕУПРАВЛЕНИЕТАЙМЕРОТСЧЕТАМИНУТ•Нажмите кнопку иудерживайте ее в нажатомположении Установите нужное время с• помощью кнопки илиОтпустите все кнопки••По истечении заданного интервалавремени включается звуковой сигнал(этот сигнал будет выключатьсяавтоматически через несколько секунд, но его можно выключить немедленно с помощью нажатия кнопки )

• Включает звуковой сигнал по истечении заданного интервала времени. Чтобы проверить, сколько времени осталось• до выключения нагрева, нажмите кнопку

• Позволяет использовать духовку в качестве будильника (может использоваться, когда духовка включена, и когда она выключена).
• Нажмите кнопку Выберите функцию духовки с• помощью переключателяфункций духовки•Установите переключатель функций духовки в положение "О"

• Позволяет вам управлять работой духовки

• Для приготовления пищи по определенному рецепту

• TIMERНажмите кнопку (ТАЙМЕР) и удерживайте ее в нажатомположенииУстановите нужное время•приготовления пищи с помощьюкнопки илиОтпустите все кнопки•Выберите нужную функцию•духовки с помощью переключателяфункций духовки•По истечении заданного временидуховка будет автоматическивыключаться. Если вы захотитевыключить духовку раньше,установите переключатель функций духовки в положение "О", или установите таймер на значениеTIMER0:00 (кнопки и )•Позволяет вам запрограммироватьпродолжительность приготовления пищи Чтобы проверить, сколько времени осталось• до окончания приготовления пищи, нажмите TIMER.кнопку•Чтобы изменить запрограммированное время TIMERприготовления пищи, нажмите кнопку , и установите нужное время с помощью кнопок

• По истечении заданного интервала времени духовка будет автоматически выключаться, и будет подаваться звуковой сигнал.
• ENDНажмите кнопку(ОКОНЧАНИЕ) и удерживайте еев нажатом положенииУстановите время выключения•духовки с помощью кнопокОтпустите все кнопки• Выберите функцию духовки с• помощью переключателя функцийдуховки•В заданное время духовкавыключится. Для выключениядуховки вручную, установитепереключатель функций духовки вположение "О"•Позволяет вам запрограммировать времяокончания приготовления пищи Чтобы проверить запрограммированное время,• ENDнажмите кнопку•Чтобы изменить запрограммированное время, ENDнажмите кнопку , и установите нужное время с помощью кнопок
• Эта функция обычно используется вместе с функцией "Время приготовления пищи". Например, если блюдо должно готовиться в течение 45 минут, и должно быть готово к 12:30, то просто выберите нужную функцию, установите продолжительность приготовления пищи 45 минут, и установите окончание приготовления пищи на 12:30. Приготовления пищи начнется автоматически в 11:45 (12:30 минус 45• минут) и будет продолжаться до запрограммированного времени окончания приготовления пищи, после этого духовка автоматически Если выбрана функция "Окончание приготовления пищи", и при этом• не выбрана продолжительность приготовления пищи, духовка включится немедленно, и выключится, когда наступит запрограммированное время окончания приготовления пищи При помощи этой функции можно установить требуемое время приготовления (макс. мин), по90 истечении которого духовка автоматически выключится. Таймер отсчитает время от установленного до положения 0 и автоматически выключится. Для использования духовки в обычном режиме, установите положение . Для включения плиты проверьте, чтобытаймерненаходилсяв положении 0. Для установки времени приготовления совместите указатель ручки с требуемым временем, по истечении установленного периода в течение нескольких минут будет звучать звуковой сигнал. 4.10. ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ОКОНЧАНИЯ ВРЕМЕНИ ПРИГОТОВЛЕНИЯ 4.9. ИСПОЛЬЗОВАНИЕ ТАЙМЕРА Температура в духовке (мощность горелки) может выбираться с помощью ручки управления духовки. Диапазон регулировки термостата духовки от 140 до 2 С. Для включения70

нижней горелки установите ручку управления в положение ( ), а для включения гриля установите ручку управления в положение ( ). В некоторых плитах имеется устройство защиты от погасания пламени, которое обеспечивает автоматическое прекращение подачи газа в случае погасания пламени. 4.11. ГАЗОВАЯ ДУХОВКА Плита оборудована металлическим вертелом, двумя шампурами и крюком для поддержки вертела. Инструкция по применению: -;Удалите все аксессуары из духовки - Поместите глубокий противень на дно духовки или нижние направляющие; -;Проткните мясо вертелом насквозь, между двух шампуров - Закрепите вертел в приводное отверстие, расположенное на нижней стенке, затем прикрепите поддерживающий крюк в привод расположенный вверху духовки, и затем прикрепите его

- Нет необходимости в предварительном разогреве при использовании вертела. - Рекомендованное время приготовления при использовании

4.8. Приготовление на вертеле 20/30 30/40 60/70 65/75 Время приготовления мин() Говядина кг(1 ) Ягненок Баранина кг,(1) Телятина Птица кг,(1) Свинина кг(1 ) Электрическая духовка

Max Min При программировании таймера с помощью 5 кнопок, для ручного управления одновременно нажмите кнопки "TIMER" и "END".

КЕКСЫ И ДЕСЕРТЫТесто с замешанным яйцомТестоМаленькие кексыТворожникиЯблочный пирогШтрудельПирог с джемомМаленькие пирожныеБисквитыПирожные с кремом

Белый хлебРжаной хлебСандвич

45 ~ 6030 ~ 4520 ~ 35 В закрытой духовке, по 8 шт. На противнеНа гриле

МУЧНЫЕ ИЗДЕЛИЯМакароныС овощамиМаленькие мучные изделияЛазанья

Жаркое из говядиныЖаркое из свининыЖаркое из телятиныЖаркое из говядины по-английскиЯгненокЦыпленокИндейка

40 ~ 6030 ~ 40 2шт. 4шт. 4.13. ТАБЛИЦА РЕЖИМОВ ПРИГОТОВЛЕНИЯ ПИЩИ Обычный метод приготовления пищи и метод приготовления пищи с помощью циркуляции горячего воздуха (конвекционныйметод). Вес продуктов в таблице указан в граммах ВИДЫ ПИЩИ (обычный метод приготовленияпищи) ПРИМЕЧАНИЯ: 1)Время приготовления пищи не включает в себя время разогрева духовки. Духовка должна разогреваться в течение 10 минут, особенно, при приготовлении кексов, пиццы и хлеба. 2)Показывает положение противня для одновременного приготовления нескольких блюд. 3)Все операции приготовления пищи должны выполняться с закрытой дверцей духовки. ВИДЫ ПИЩАКОЛИЧЕСТВОПРИГОТОВЛЕНИЕ ПИЩИ НА ГРИЛЕВРЕМЯ ПРИГОТОВЛЕНИЯ(минуты)БифштексОтбивная котлетаСосискиЧасти цыпленкаСмешанные продукты,приготавливаемые нагрилеМолочные десертыЛомтики помидораРыбное филеЭскалоп КОЛ-ВОКУСКОВ ПОЗИЦИЯПОЛКИТЕМПЕРАТУРА (°C)

МаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальнаяМаксимальная

НИЖНЯЯСЕКЦИЯВЕРХНЯЯСЕКЦИЯПОЗИЦИЯПОЛКИТЕМПЕРАТУРА (°C) ПОЗИЦИЯПОЛКИТЕМПЕРАТУРА (°C)

ПОЗИЦИЯ ПОЛКИ Рис 16•Для того, чтобы не загрязнять окружающую среду,после установки плиты правильно утилизируйтеупаковочные материалы.•Перед тем как избавиться от отработавшего свойсрок электроприбора, срежьте с него кабель питаниядля того, чтобы электроприбор нельзя было большеиспользовать.•Данный электроприбор промаркирован всоответствии с требованиями, изложенными вдирективе 2002/96/ЕС относительно утилизации электрического иэлектронного оборудования (WEEE).•Правильно выполняя утилизацию данного изделия, вы поможетепредотвратить загрязнение окружающей среды и нанесение вредаздоровью людей.•Этот символ указывает на то, что данное изделие не должновыбрасываться, как обычный бытовой мусор. Вместо этого онодолжно быть отправлено на пункт сбора отслужившего свой срокэлектрического и электронного оборудования для выполнения егопоследующей утилизации и повторного использования материалов.

• Утилизация данного изделия должна выполняться в соответствии с местными законами по охране окружающей среды.•Для получения более подробной информации относительнообработки, восстановления и повторного использования материаловданного изделия, свяжитесь с органами местной власти, службойвывоза бытовых отходов, или торговой организацией, в которой выприобрели данное изделие. 36 RU

6. НАХОЖДЕНИЕ И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ, СЕРВИСНЫЙ ЦЕНТР

• В случае нарушения нормальной работы плиты, перед тем какобратиться в сервисный центр, выполните описанные нижепроверки.•Проверьте, что плита подключена к электросети.Нарушена подача газВыполните описанные ниже проверки.•Не забились ли грязью отверстия в конфорке?•Не вышел ли из строя регулятор давления газа?•Есть ли газ в трубе подачи газа? Открыт ли клапан подачи газа?•Если вы обнаружили нарушение работы газовых клапанов,свяжитесь с сервисным центром.В помещении, где установлена плита, ощущается запах газаВыполните описанные ниже проверки.•Не остался ли клапан подачи газа в открытом положении?•Правильно ли подсоединена труба (шланг) подачи газа, и находитсяли она в хорошем состоянии?Если вы подозреваете о наличии утечки газа, не проверяйте утечкугаза с помощью пламени.Плита не нагреваетсяПроверьте, что ручки управлениянаходятся в нужных положениях.Пища готовится слишком медленноПроверьте, что была выбрана нужная температураИз плиты идет дымРекомендуется выполнять чистку плиты после каждого ееиспользования. Если не удалить жир, который разбрызгался вовремя приготовления мяса, то это приведет к появлению неприятногозапаха и дыма во время следующего использования плиты. (См."Чистка и обслуживание").Не включается лампочка в духовке•Лампочка перегорела. Для выполнения замены лампочки см.соответствующую страницу руководства.•Если после выполнения описанных выше проверок плита неработает должным образом, свяжитесь с ближайшим утвержденнымсервисным центром.
• PNC ENR)..Сообщите номер модели и серийный номер плиты ( или

5. ЧИСТКА И ОБСЛУЖИВАНИЕ

Перед тем как приступить к выполнению чистки плиты:

• Чистка и обслуживание бытового прибора не должны выполняться детьми без надзора взрослых.

• Отсоедините плиту от электросети.

• Закройте подачу газа для обеспечения безопасности. Если плита предназначена для работы на природном газе, закройте кран подачи природного газа.

• Если плита разогрета, подождите,пока она не остынет.

• Очистите эмалированные поверхности с помощью теплой мыльной воды или подходящего моющего средства. Никогда не пользуйтесь для этого абразивными порошками, которые могут повредить поверхности и испортить внешний вид плиты. Рекомендуется выполнять чистку плиты после каждого ее использования.

• Для чистки грилей, изготовленных из нержавеющей стали, следует использовать моющие средства и абразивные металлические

• Стеклянные поверхность (рабочая поверхность, дверца духовки и дверца отделения для разогревания пищи) должны очищаться после того, как они остынут.

• Повреждения, вызванные несоблюдением этих правил, не входят в сферу действия гарантии.

• Конфорки и колпачки конфорок можно мыть в теплом водном растворе детергента. Каналы, по которым проходит газ в кольцах конфорок, можно также чистить щеткой. Перед установкой конфорок на место высушите их. Проверьте, что конфорка установлена правильно.

• Периодически очищайте поджигающие электроды в плитах с электрическим зажиганием пламени. Это предотвратит проблемы, связанные с зажиганием пламени. Периодически проверяйте, что каналы, по которым проходит газ в кольцах конфорок, не забиты остатками пищи.

• Протирайте верхнюю крышку сухой тряпкой, чтобы удалить с нее воду и брызги масла, и чтобы устранить вредное воздействие на нее воды, масла и пара, который образуется во время приготовления

• Не пользуйтесь абразивными чистящими средствами, проволочными мочалками, острыми предметами, грубой тканью, химическими веществами и чистящими средствами, которые могут повредить каталитическое покрытие.

• Для жарки жирного мяса рекомендуется использовать глубокие противни для жарки, и подставить внизу противень для сбора жира. Чистка дверцы духовки Для выполнения чистки дверцы ее рекомендуется снять, как показано на представленном ниже рисунке. Полностью откройте дверцу, поверните два фиксатора на шарнирных рычагах на 180, Закройте дверцу на 30 и снимите ее в этом положении. Для установки дверцы на место выполните описанные выше операции в обратной последовательности. Замена лампочки внутри духовки

• Выключите электропитание и выверните лампочку. Вверните новую лапочку, которая может выдерживать воздействия высокой температуры.

• Никогда не пользуйтесь для чистки парогенератором.

5.1. ДУХОВКА С КАТАЛИТИЧЕСКИМ САМООЧИЩАЮЩИМСЯ ПОКРЫТИЕМ

• В некоторых из наших моделей используются самоочищающиесяпанели, имеющие покрытие с микропорами. Если установлены такиепанели, то отпадает необходимость выполнять чистку вручную.•Для обеспечения эффективной самоочистки покрытие должносодержать поры.•Слишком сильное разбрызгивание жира может привести кзабиванию пор и к нарушению выполнения самоочистки. Длявосстановления функции самоочистки нужно включить пустуюдуховку при максимальной мощности нагрева приблизительно на 10-20 минут.•Если стенки духовки покрылись таким толстым слоем жира, чтокаталитическое покрытие перестает работать, удалите жир спомощью мягкой ткани или губки, смоченной в горячей воде. Всеиспользуемые в настоящее время каталитические покрытия имеютсрок службы приблизительно 300 часов. Поэтому после 300 часовработы панели с каталитическим покрытием должнызаменяться.Рис 17Рис 1837 Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm UWAGA! PL G2.350 - 13 mbar (Ls): Jeśli jest używanyG2.350 - 13 mbar (Ls) można wykorzystac dysze o kodzie , Bardzo prosimy o zaopatrywanie35000236autoryzowanym serwisie.

P (Kw) Ø mm Ø mm Ø mm Ø mm Ø mmGB The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of con sumption, without prejudice to the characteri stics relating to safety or function.04.2013 • REV:0 • 42810815 Производитель не несет ответственности за опечатки и неточности перевода, которые могут встретиться в данной брошюре. Мы оставляем за собой право вносить изменения в конструкцию изделия при условии, что эти изменения не ухудшают эксплуатационные характеристики и безопасность изделия

Настенное креплениеШуруп(в комплект не входит) Дюбель (в комплект не входит)

При установке электроприбора следуйте нижеприведенной процедуре.1- Поставьте электроприбор в место его эксплуатации и выставите по высоте и уровню. 2- Определите размеры H и Y, как показано на рисунке, и сделайте соответствующие отметки на стене, к которой будет крепиться электроприбор. (Рисунок A) 3- Прикрепите настенное крепление (входит в комплект) к стене с помощью дюбеля и шурупа (в комплект не входят). (Рисунок B) 4- Наклоните электроприбор назад и вставьте крепление в паз на задней стенке электроприбора. (Рисунок C)Крепление будет функционировать только, если его вставить в паз на глубину 20 мм.
