РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSR 1440LI Professional BOSCH

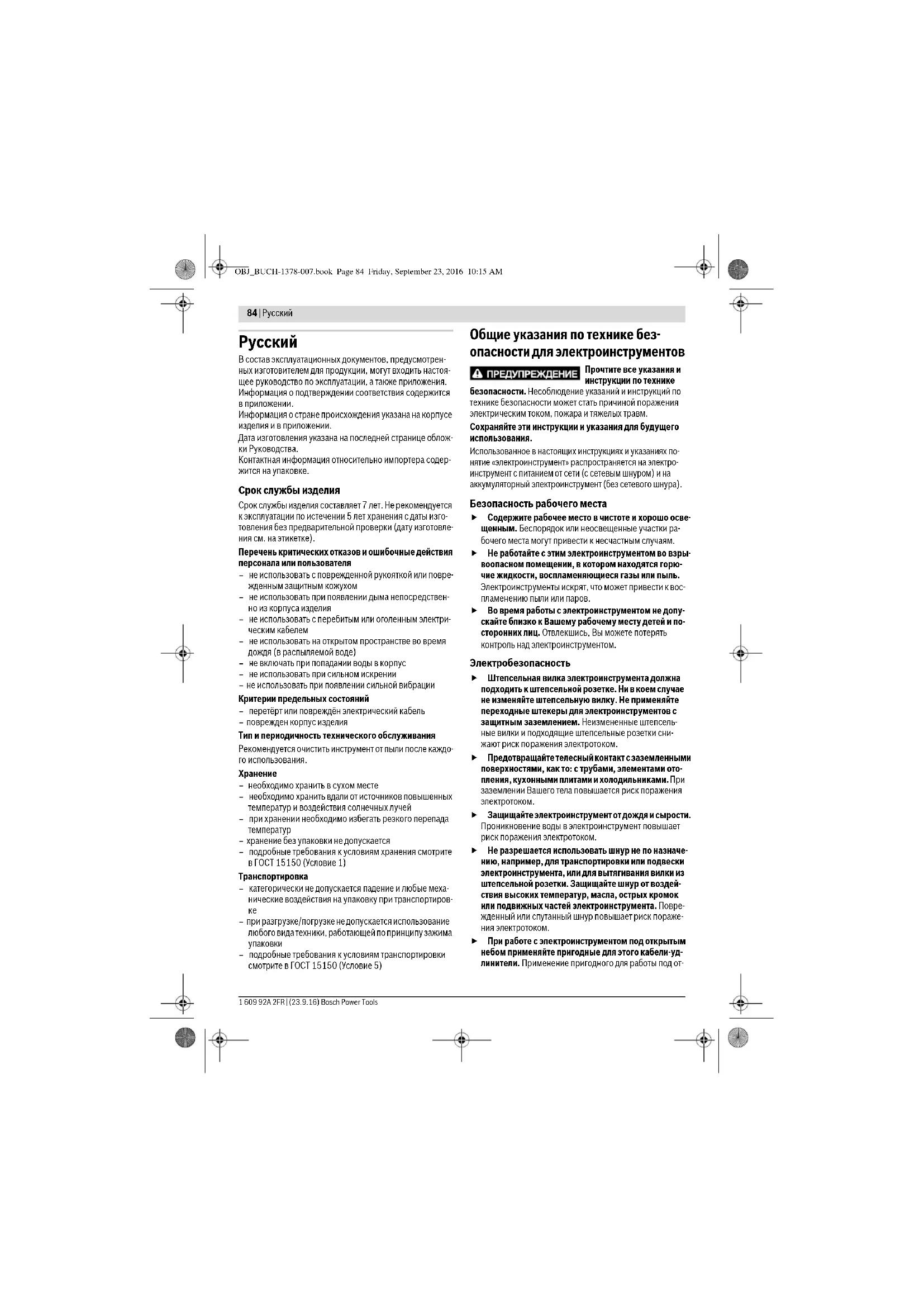

В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице облож- ки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изго- товления без предварительной проверки (дату изготовле- ния см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или повре- жденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждо- го использования.

необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспортиров-

– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Общие указания по технике без- опасности для электроинструментов Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях по- нятие «электроинструмент» распространяется на электро- инструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура). Безопасность рабочего места Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. Не работайте с этим электроинструментом во взры- воопасном помещении, в котором находятся горю- чие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к вос- пламенению пыли или паров. Во время работы с электроинструментом не допу- скайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. Электробезопасность Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсель- ные вилки и подходящие штепсельные розетки сни- жают риск поражения электротоком. Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами ото- пления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком. Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком. Не разрешается использовать шнур не по назначе- нию, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздей- ствия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Повре- жденный или спутанный шнур повышает риск пораже- ния электротоком. При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-уд- линители. Применение пригодного для работы под от- OBJ_BUCH-1378-007.book Page 84 Friday, September 23, 2016 10:15 AMРусский | 85 Bosch Power Tools 1 609 92A 2FR | (23.9.16) крытым небом кабеля-удлинителя снижает риск пора- жения электротоком. Если невозможно избежать применения электроин- струмента в сыром помещении, подключайте элек- троинструмент через устройство защитного отклю- чения. Применение устройства защитного отключения снижает риск электрического поражения. Безопасность людей Будьте внимательными, следите за тем, что Вы де- лаете, и продуманно начинайте работу с электро- инструментом. Не пользуйтесь электроинстру- ментом в усталом состоянии или если Вы нахо- дитесь в состоянии наркотического или алкогольно- го опьянения или под воздействием лекарств. Один момент невнимательности при работе с электроинстру- ментом может привести к серьезным травмам.

Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств индиви- дуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения травм. Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Удержание пальца на выключа- теле при транспортировке электроинструмента и под- ключение к сети питания включенного электроинстру- мента чревато несчастными случаями. Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и со- храняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожидан- ных ситуациях. Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы мо- гут быть затянуты вращающимися частя

При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. Применение электроинструмента и обращение с

Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинстру- ментом Вы работаете лучше и надежнее в указанном диапазоне мощности. Не работайте с электроинструментом при неисправ- ном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и дол- жен быть отремонтирован. До начала наладки электроинструмента, перед за- меной принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предос- торожности предотвращает непреднамеренное вклю- чение электроинструмента. Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электро- инструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электро- инструменты опасны в руках неопытных лиц. Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движу- щихся частей электроинструмента, отсутствие поло- мок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные ча- сти должны быть отремонтированы до использова- ния электроинструмента. Плохое обслуживание элек- троинструментов является причиной большого числа несчастных случаев. Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие ин- струменты с острыми режущими кромками реже закли- ниваются и их легче вести. Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоя- щими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям. Применение и обслуживание аккумуляторного инструмента Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

Применяйте в электроинструментах только предус- мотренные для этого аккумуляторы. Использование других аккумуляторов может привести к травмам и по- жарной опасности.

Защищайте неиспользуемый аккумулятор от канце- лярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару. При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь за помо- OBJ_BUCH-1378-007.book Page 85 Friday, September 23, 2016 10:15 AM86 | Русский 1 609 92A 2FR | (23.9.16) Bosch Power Tools щью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. Указания по технике безопасности для электродрелей и шуруповертов При выполнении работ, при которых рабочий ин- струмент или шуруп может задеть скрытую электро- проводку, держите электроинструмент за изолиро- ванные ручки. Контакт с находящейся под напряжени- ем проводкой может заряжать металлические части электроинструмента и приводить к удару электриче- ским током. Используйте прилагающиеся к электроинструменту дополнительные рукоятки. Потеря контроля может иметь своим следствием телесные повреждения. Применяйте соответствующие металлоискатели для нахождения скрытых систем электро-, газо- и водоснабжения или обращайтесь за справкой в местное предприятие коммунального снабжения. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопрово- да может привести к взрыву. Повреждение водопрово- да ведет к нанесению материального ущерба. При заклинивании рабочего инструмента немедлен- но выключайте электроинструмент. Будьте готовы к высоким реакционным моментам, которые ведут к обратному удару. Рабочий инструмент заедает: – при перегрузке электроинстру

– при перекашивании обрабатываемой детали.

Держите крепко электроинструмент в руках.

винчивании и отвинчивании винтов/шурупов могут крат- ковременно возникать высокие обратные моменты. Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к поте- ре контроля над электроинструментом. Не вскрывайте аккумулятор. При этом возникает опа- сность короткого замыкания. Защищайте аккумуляторную батарею от вы- соких температур, напр., от длительного на- гревания на солнце, от огня, воды и влаги. Су- ществует опасность взрыва. При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жа- лоб обратитесь к врачу. Газы могут вызвать раздра- жение дыхательных путей. Используйте аккумулятор только совместно с Ва- шим электроинструментом фирмы Bosch. Только так аккумулятор защищен от опасной перегрузки. Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это мо- жет привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. Другие указания по технике безопа- сности и по работе Пыль таких материалов, как, напр., свинцовосодер- жащие лакокрасочные покрытия, некоторые виды древесины, минералов и металла, может нанести вред Вашему здоровью и вызвать аллергические реакции, заболевания дыхательных путей и/или рак. Поручайте обработку содержащего асбест мате- риала только специалистам. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной ма- ской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов. Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. До начала работ по техобслуживанию, смене ин- струмента и т.д., а также при транспортировке элек- троинструмента установите переключатель направ- ления вращения в среднее положение. При непред- намеренном включении выключателя возникает опа- сность травмирования. Аккумуляторная батарея поставляется частично за- ряженной. В целях реализации полной емкости ак- кумуляторной батареи ее необходимо полностью зарядить в зарядном устройстве перед первой эк- сплуатацией. Прочитайте руководство по эксплуатации зарядно- го устройства. Устанавливайте электроинструмент на шуруп толь- ко в выключенном состоянии. Вращающиеся рабо- чие инструменты могут соскользнуть.

Переключайте переключатель передач только при остановленном электроинструменте. OBJ_BUCH-1378-007.book Page 86 Friday, September 23, 2016 10:15 AMРусский | 87 Bosch Power Tools 1 609 92A 2FR | (23.9.16) Перемещайте переключатель передач/поворачи- вайте переключатель режимов работы всегда до упора. Если переключатель передач невозможно передвинуть до упора, коротко нажмите на выклю- чатель. Иначе возможно повреждение электроинстру-

В целях экономии электроэнергии включайте электроин- струмент только тогда, когда Вы собираетесь работать с

Следующие символы помогут Вам при чтении и понима- нии руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов помо- жет Вам правильнее и надежнее работать с электроин- струментом. Комплект поставки Аккумуляторная дрель-шуруповерт. Аккумуляторная батарея, рабочий инструмент и прочие изображенные или описанные принадлежности не входят в стандартный комплект поставки. Полный набор принадлежностей Вы найдете в нашем ас- сортименте принадлежностей. Символ Значение GSR 1440-LI/GSR 1800-LI: аккумуляторная дрель-шуруповерт участок, обозначенный серым цветом: рукоятка (с изолированной поверхно-

Ознакомьтесь со всеми указаниями по технике безопасности и инструкци-

Перед любыми манипуляциями с электроинструментом извлекайте аккумуляторную батарею Носите средства защиты слуха. Направление движения Направление реакции Сверление и завинчивание/ отвинчивание винтов Низкое число оборотов Высокое число оборотов

Правое/левое направление вращения U Номинальное напряжение

1 Число оборотов холостого хода (1-я передача)

2 Число оборотов холостого хода (2-я передача) MМакс. крутящий момент согласно ISO 5393

Ø Диаметр сверла, макс. Ø Диаметр винтов, макс. Диапазон зажима сверлильного

Уровень звукового давления K Погрешность

Суммарное значение вибрации

разрешенная температура окружающей среды при зарядке

разрешенная температура окружающей среды при эксплуатации

ограниченная мощность при температуре <0 °C Рекомендуемые аккумуляторы Рекомендуемые зарядные устройства Рекомендуемые зарядные устройства для индуктивных аккумуляторных

Символ Значение OBJ_BUCH-1378-007.book Page 87 Friday, September 23, 2016 10:15 AM88 | Русский 1 609 92A 2FR | (23.9.16) Bosch Power Tools Применение по назначению Настоящий электроинструмент предназначен для ввинчи- вания и вывинчивания винтов/шурупов, а также для свер- ления отверстий в древесине, металле, керамике и синте- тических материалах. Технические данные Технические данные электроинструмента приведены в та- блице на стр. 153. Пожалуйста, учитывайте товарный номер на заводской та- бличке Вашего электроинструмента. Торговые названия отдельных электроинструментов могут различаться. Заявление о соответствии Мы заявляем под нашу единоличную ответственность, что описанный в разделе «Tехнические данные» продукт от- вечает всем соответствующим положениям Директив 2011/65/EU, 2014/30/EU, 2006/42/EС, включая их из- менения, а также следующим нормам: EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581. Техническая документация (2006/42/EС): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Данные по шуму и вибрации Измеренные значения для электроинструмента приведе- ны в таблице на стр. 153. Значения звуковой эмиссии определены в соответствии с EN 60745-2-1. Суммарная вибрация a

(векторная сумма трех направ- лений) и погрешность K определены в соответствии с EN 60745. Указанный в этих инструкциях уровень вибрации опреде- лен в соответствии со стандартизованной методикой из- мерений, прописанной в EN 60745, и может использо- ваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки. Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с раз- личными принадлежностями, с применением сменных ра- бочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предпи- саниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, х

включен, но не находится в работе. Это может значитель- но сократить нагрузку от вибрации в расчете на полное ра- бочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, ор- ганизация технологических процессов. Монтаж и эксплуатация Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Действие Рисунок Страница Извлечение аккумулятора

Установка аккумулятора

Монтаж рабочего инструмента

Установка направления вращения

Установка крутящего момента

Выбор положения сверления

Механический выбор передачи

Включение/выключение

Выбор принадлежностей – 157 OBJ_BUCH-1378-007.book Page 88 Friday, September 23, 2016 10:15 AMРусский | 89 Bosch Power Tools 1 609 92A 2FR | (23.9.16) Техобслуживание и очистка Для обеспечения качественной и безопасной рабо- ты следует постоянно содержать электроинстру- мент и вентиляционные щели в чистоте. Сервис и консультирование на пред- мет использования продукции Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по завод- ской табличке электроинструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованны х сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сер- висных центров и приёмных пунктов Вы можете получить: – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

пр. Райымбека 169/1 уг. ул. Коммунальная Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Официальный сайт: www.bosch.kz; www.bosch-pt.kz Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспорти- ровки опасных грузов. Аккумуляторные батареи могут пе- ревозиться самим пользователем автомобильным тран- спортом без необходимости соблюдения дополнительных

При перевозке с привлечением третьих лиц (напр.: само- летом или транспортным экспедитором) необходимо со- блюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповре- жденным корпусом. Заклейте открытые контакты и упа- куйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнитель- ные национальные предписания.

Электроинструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на эко- логически чистую рекуперацию. Не выбрасывайте электроинструменты и аккумуляторные батареи/батарейки в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директи- вой 2012/19/EU отслужившие электро- инструменты и в соответствии с европей- ской директивой 2006/66/ЕС повре- жденные либо использованные аккуму- ляторы/батарейки нужно собирать от- дельно и сдавать на экологически чистую рекуперацию. Возможны изменения. OBJ_BUCH-1378-007.book Page 89 Friday, September 23, 2016 10:15 AM90 | Українська 1 609 92A 2FR | (23.9.16) Bosch Power Tools
